YAMAHA XJ6F 2014 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
17Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Descanso lateral,
d
escanso central • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 *Interruptor
do des-
canso lateral • Verifique o funcionamento.
√√√√√√
20 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
21 *Amortece
dor d e
choques • Verifique o funcionamento e se o
amortecedor tem fuga de óleo. √√√√
22 Óleo do motor •Mude.
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo. √√√√√√
23 Cartucho
do filtro
d e óleo do motor • Substitua.
√√√
24 *Sistema
de refrige-
ração • Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. √√√√√
• Substitua o refrigerante. Cada 3 anos
25 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
26 Peças
de movimen-
to e cabos •
Lub
rifique.
√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1CWP4P0.book Page 6 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18681
NOTAFiltro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com
ar comprimido para evitar que seja danificado.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
• Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.27 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
28 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1CWP4P0.book Page 7 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18713

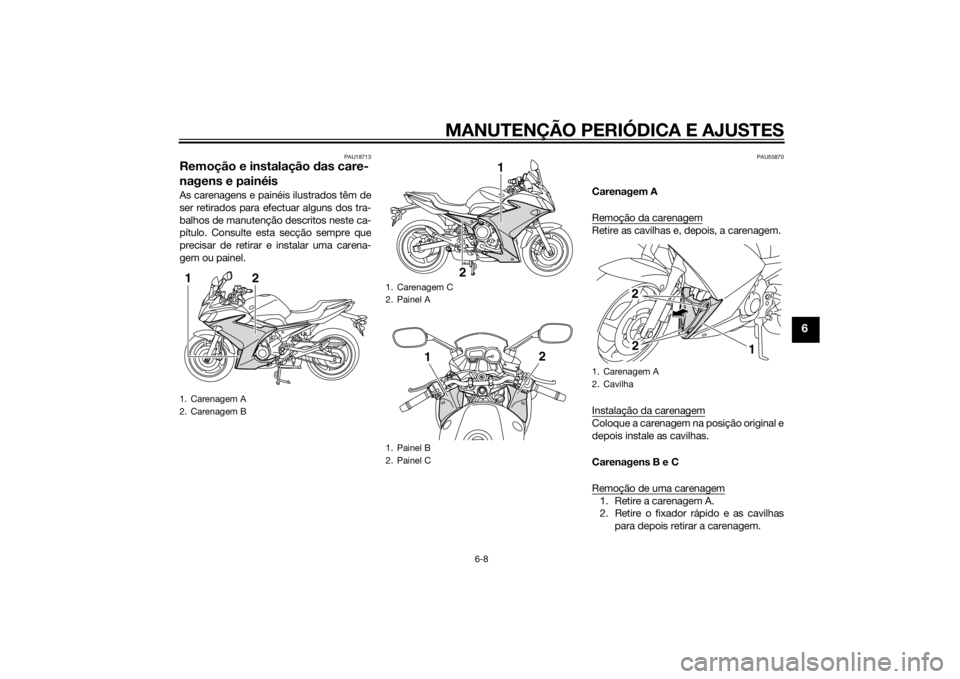

Remoção e instalação das care-
nagens e painéisAs carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU55870
Carenagem A
Remoção da carenagemRetire as cavilhas e, depois, a carenagem.
Instalação da carenagemColoque a carenagem na posição original e
depois instale as cavilhas.
Carenagens B e C
Remoção de uma carenagem1. Retire a carenagem A.
2. Retire o fixador rápido e as cavilhas
para depois retirar a carenagem.
1. Carenagem A
2. Carenagem B
2
1
1. Carenagem C
2. Painel A
1. Painel B
2. Painel C
2 1
1
2
1. Carenagem A
2. Cavilha
1
22
U1CWP4P0.book Page 8 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
3. Retire o fio do sinal de mudança de di-recção do guia, e, depois, desligue o
acoplador do fio do sinal de mudança
de direcção. Para instalar uma carenagem
1. Ligue o acoplador do sinal de mudan-
ça de direcção e, depois, passe o fio
do sinal de mudança de direcção
através do guia.
2. Coloque a carenagem na posição ori- ginal e, depois, coloque as cavilhas e
o fixador rápido. 3. Instale a carenagem A.
PAU56060
Painel A
Remoção do painelRetire a cavilha e o fixador rápido para de-
pois retirar o painel.
1. Carenagem B
2. Fixador rápido
3. Cavilha
33
21

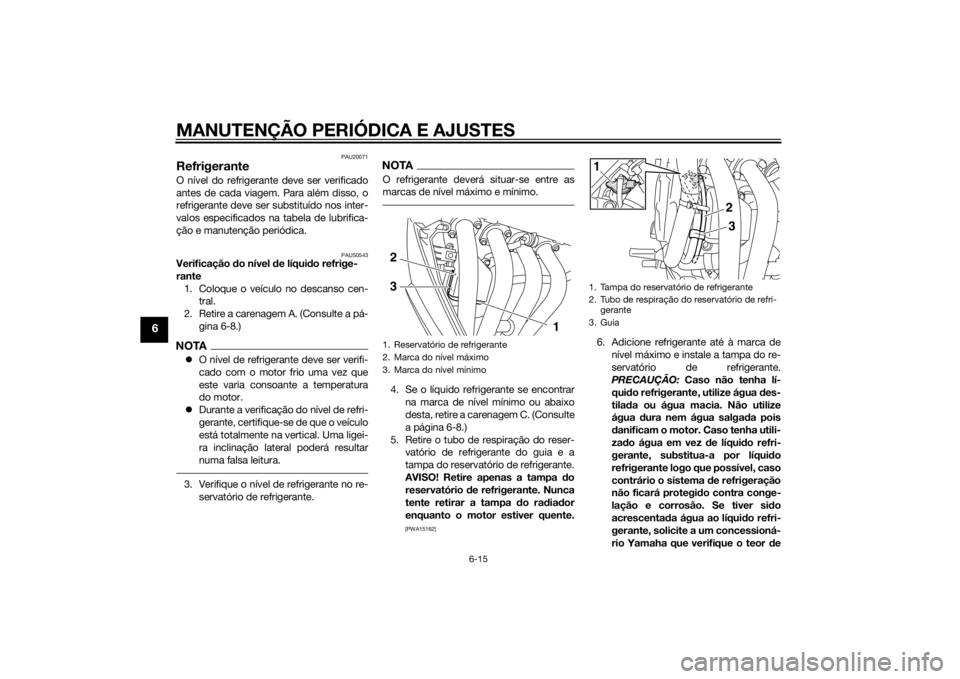

1. Fio do sinal de mudança de direcção
2. Guia
3. Acoplador do fio do sinal de mudança de di-
recção
12
3
U1CWP4P0.book Page 9 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
Instalação do painelColoque o painel na posição original e, de-
pois, coloque a cavilha e o fixador rápido.

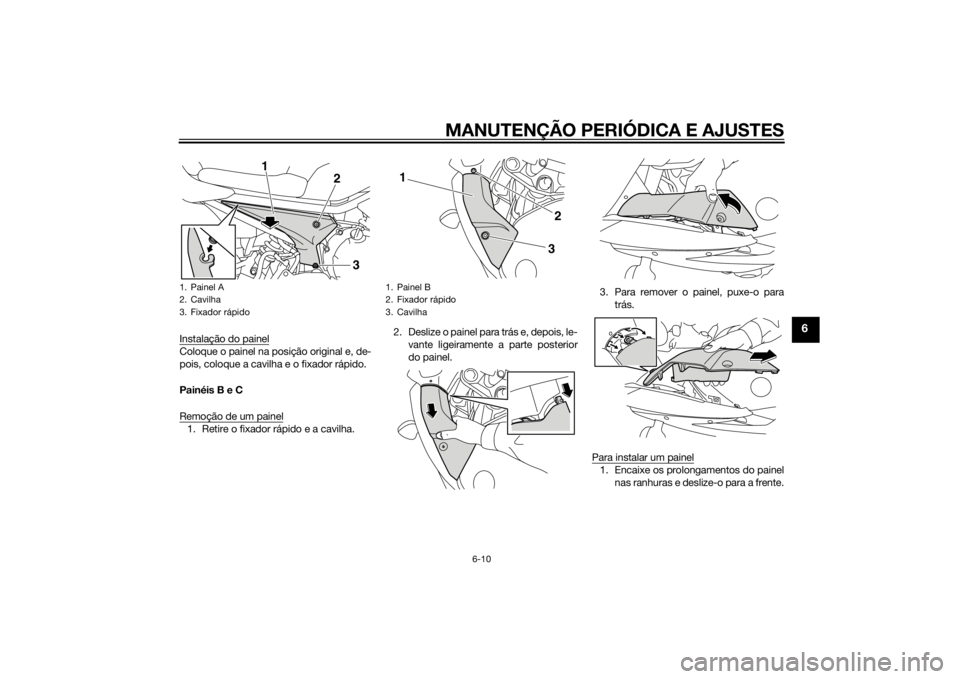

Painéis B e C
Remoção de um painel1. Retire o fixador rápido e a cavilha.2. Deslize o painel para trás e, depois, le-
vante ligeiramente a parte posterior
do painel. 3. Para remover o painel, puxe-o para
trás.
Para instalar um painel
1. Encaixe os prolongamentos do painel nas ranhuras e deslize-o para a frente.
1. Painel A
2. Cavilha
3. Fixador rápido
1
2
3
1. Painel B
2. Fixador rápido
3. Cavilha
1
32
U1CWP4P0.book Page 10 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
2. Instale a cavilha e o fixador rápido.
PAU19643
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctro-
do central de cada vela de ignição deve
apresentar uma cor acastanhada entre mé-
dia a leve (a cor ideal quando o veículo é
conduzido normalmente), e todas as velas
de ignição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
Ve l a
de ignição especifica da:

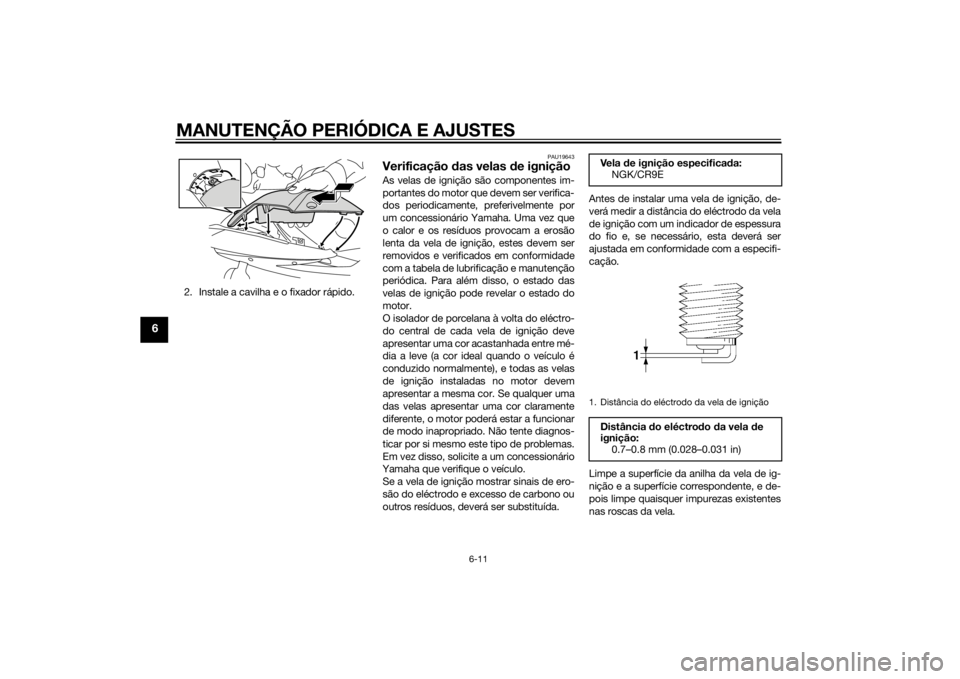

NGK/CR9E1. Distância do eléctrodo da vela de igniçãoDistância do eléctro do d a vela d e
ignição:
0.7–0.8 mm (0.028–0.031 in)
U1CWP4P0.book Page 11 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.
PAU47552
Óleo do motor e cartucho d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo assentar.
4. Retire a vareta medidora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Caso o nível de óleo do motor se situena marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo e adicione óleo suficiente do
tipo recomendado para retificar o ní-
vel.
Binário
de aperto:
Vela de ignição:

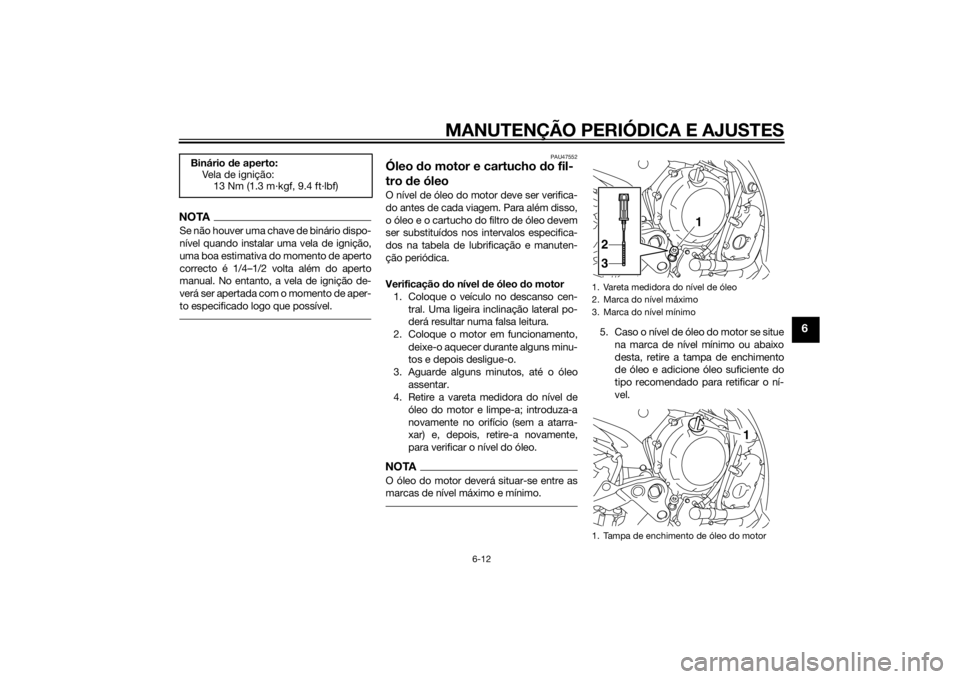

13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento de óleo do motor
1
2
3
1
U1CWP4P0.book Page 12 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
6. Insira e aperte a vareta medidora donível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mu dança do óleo do motor (com ou sem
substituição do cartucho do filtro d e
óleo) 1. Retire a carenagem B. (Consulte a pá-
gina 6-8.)
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.

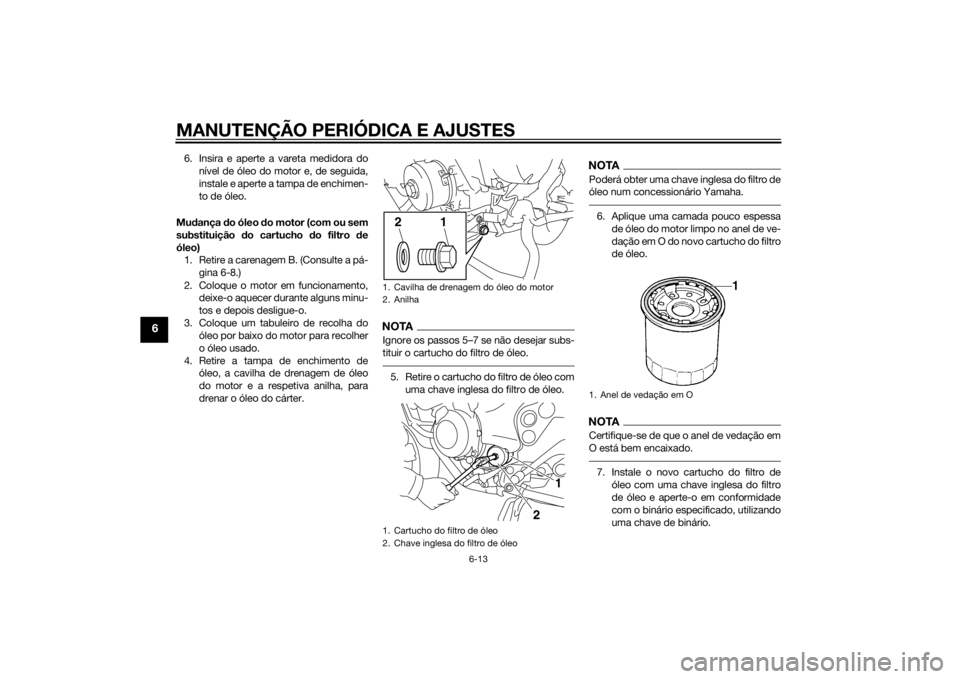

1. Cavilha de drenagem do óleo do motor
2. Anilha
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1
2
1
2
1. Anel de vedação em O
U1CWP4P0.book Page 13 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6

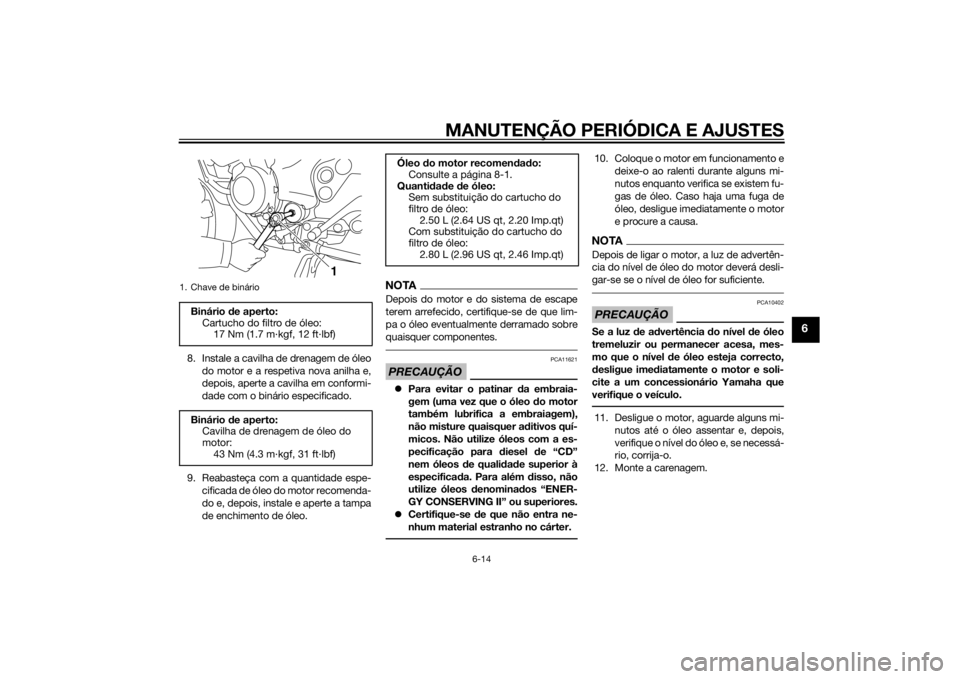

8. Instale a cavilha de drenagem de óleodo motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar d a embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível d e óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correcto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
12. Monte a carenagem.
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Sem substituição do cartucho do
filtro de óleo:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Com substituição do cartucho do
filtro de óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U1CWP4P0.book Page 14 Wednesday, August 6, 2014 2:55 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU50543
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo no descanso cen- tral.
2. Retire a carenagem A. (Consulte a pá- gina 6-8.)NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.3. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.4. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, retire a carenagem C. (Consulte
a página 6-8.)
5. Retire o tubo de respiração do reser- vatório de refrigerante do guia e a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
6. Adicione refrigerante até à marca de nível máximo e instale a tampa do re-
servatório de refrigerante.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri-
gerante
3. Guia
3
1
2
U1CWP4P0.book Page 15 Wednesday, August 6, 2014 2:55 PM
