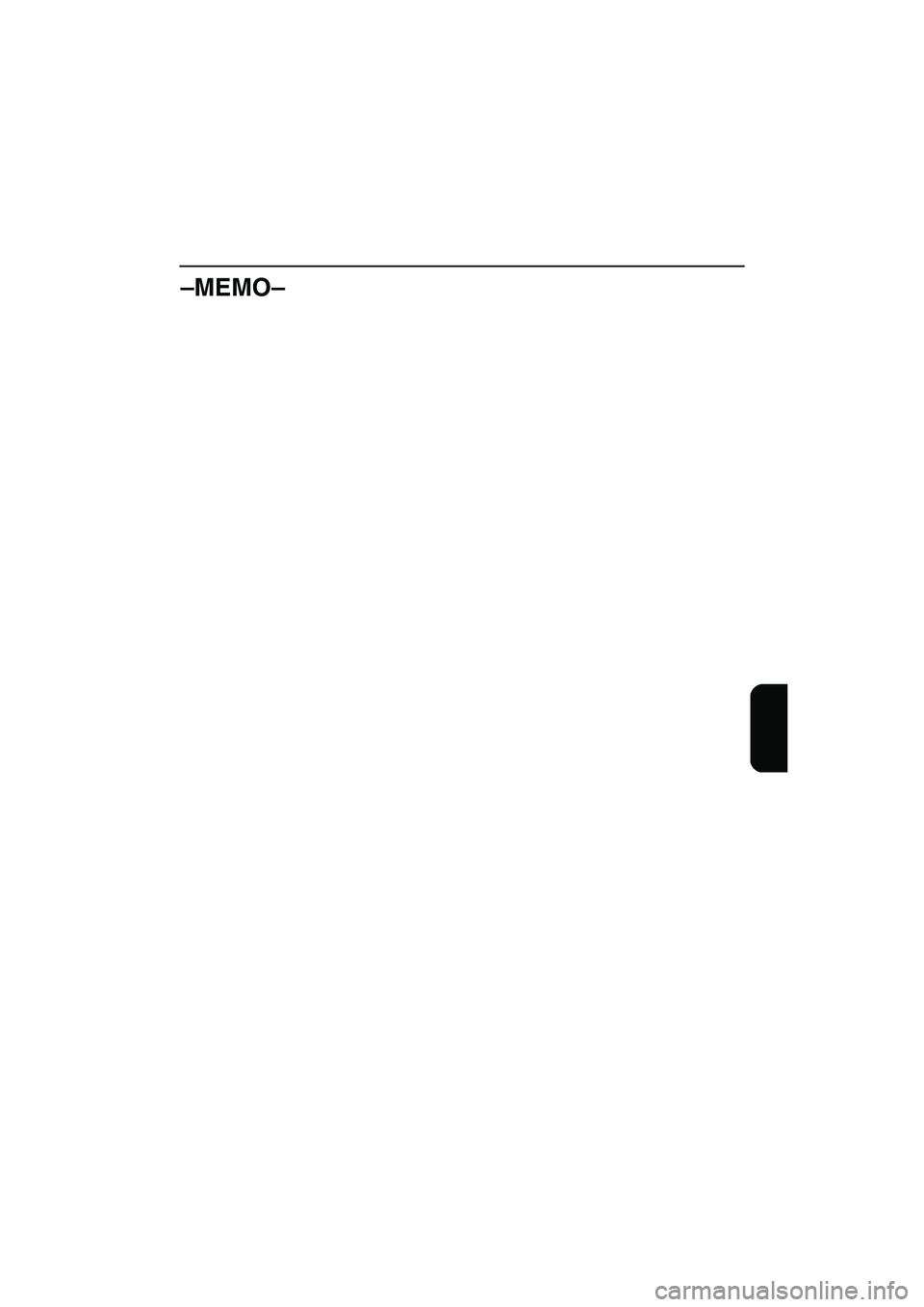

–MEMO–
UF0M84B0.book Page 48 Tuesday, August 6, 2002 3:41 PM

P
PJU01115

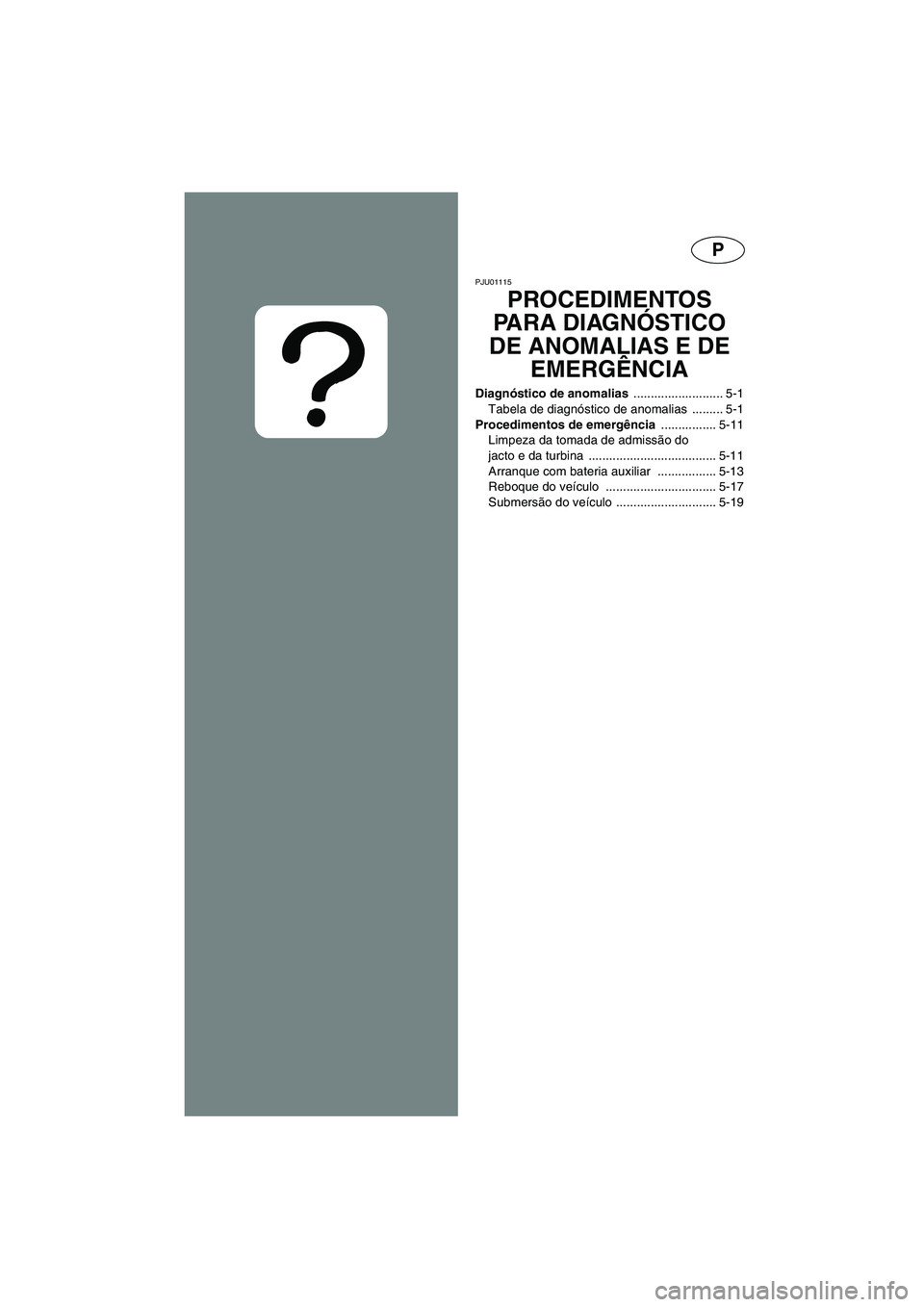

PROCEDIMENTOS
PARA DIAGNÓSTICO
DE ANOMALIAS E DE
EMERGÊNCIA
Diagnóstico de anomalias .......................... 5-1
Tabela de diagnóstico de anomalias ......... 5-1
Procedimentos de emergência ................ 5-11
Limpeza da tomada de admissão do
jacto e da turbina ..................................... 5-11
Arranque com bateria auxiliar ................. 5-13
Reboque do veículo ................................ 5-17
Submersão do veículo ............................. 5-19
UF0M84B0.book Page 1 Tuesday, August 6, 2002 3:41 PM

IGR
5
RJU01115

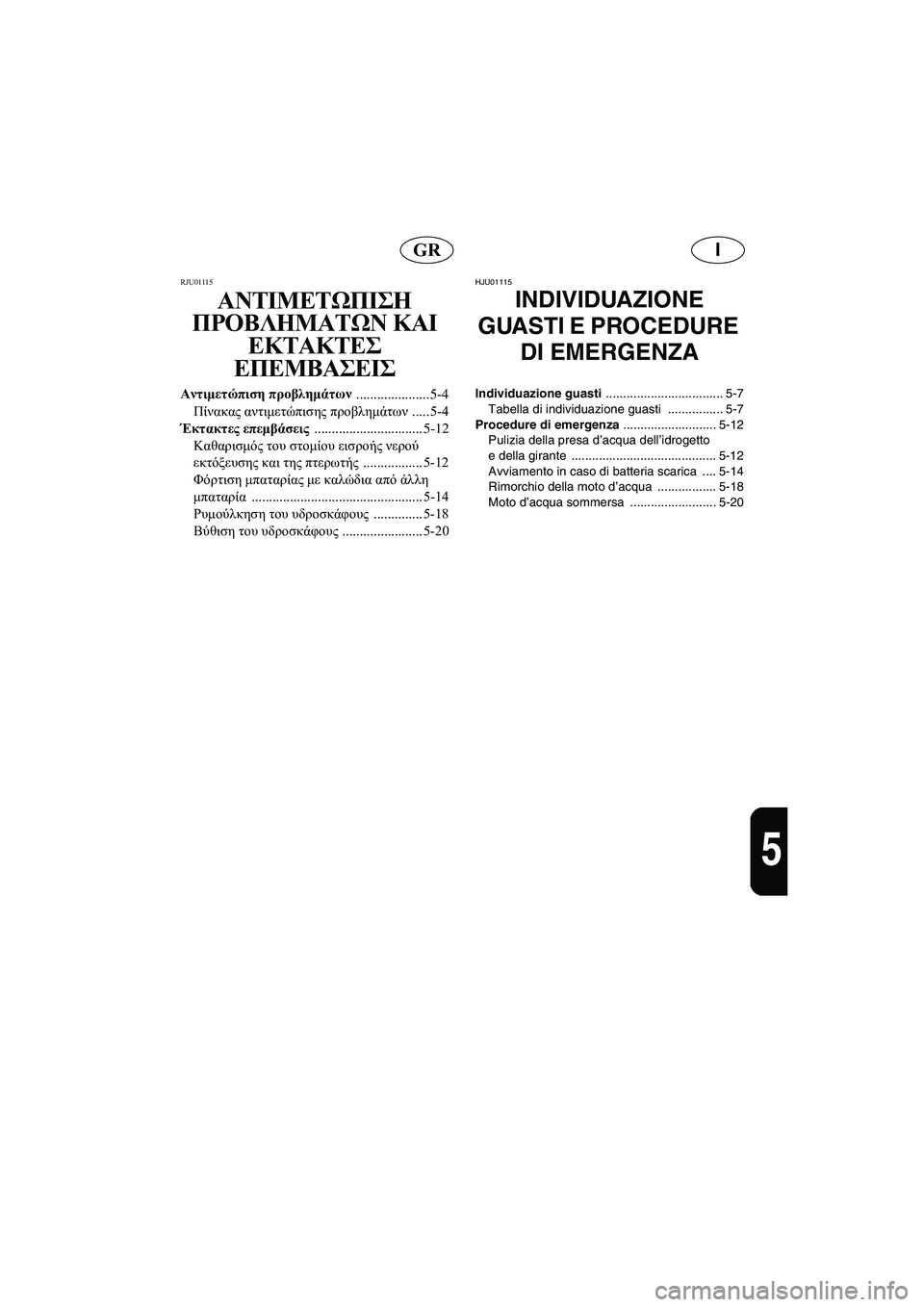

ΑΝΤΙΜΕΤΩΠΙΣΗ
ΠΡΟΒΛΗΜΑΤΩΝ ΚΑΙ
ΕΚΤΑΚΤΕΣ
ΕΠΕΜΒΑΣΕΙΣ
Αντιμετώπιση προβλημάτων
..................... 5-4
Πίνακας αντιμετώπισης προβλημάτων ..... 5-4
Έκτακτες επεμβάσεις ............................... 5-12
Καθαρισμός του στομίου εισροής νερού
εκτόξευσης και της πτερωτής ................. 5-12
Φόρτιση μπαταρίας με καλώδια από άλλη
μπαταρία ................................................. 5-14
Ρυμούλκηση του υδροσκάφους .............. 5-18
Βύθιση του υδροσκάφους ....................... 5-20
HJU01115
INDIVIDUAZIONE
GUASTI E PROCEDURE
DI EMERGENZA
Individuazione guasti .................................. 5-7
Tabella di individuazione guasti ................ 5-7
Procedure di emergenza ........................... 5-12
Pulizia della presa d’acqua dell’idrogetto
e della girante .......................................... 5-12
Avviamento in caso di batteria scarica .... 5-14
Rimorchio della moto d’acqua ................. 5-18
Moto d’acqua sommersa ......................... 5-20
UF0M84B0.book Page 2 Tuesday, August 6, 2002 3:41 PM

5-1
P
PJU01116

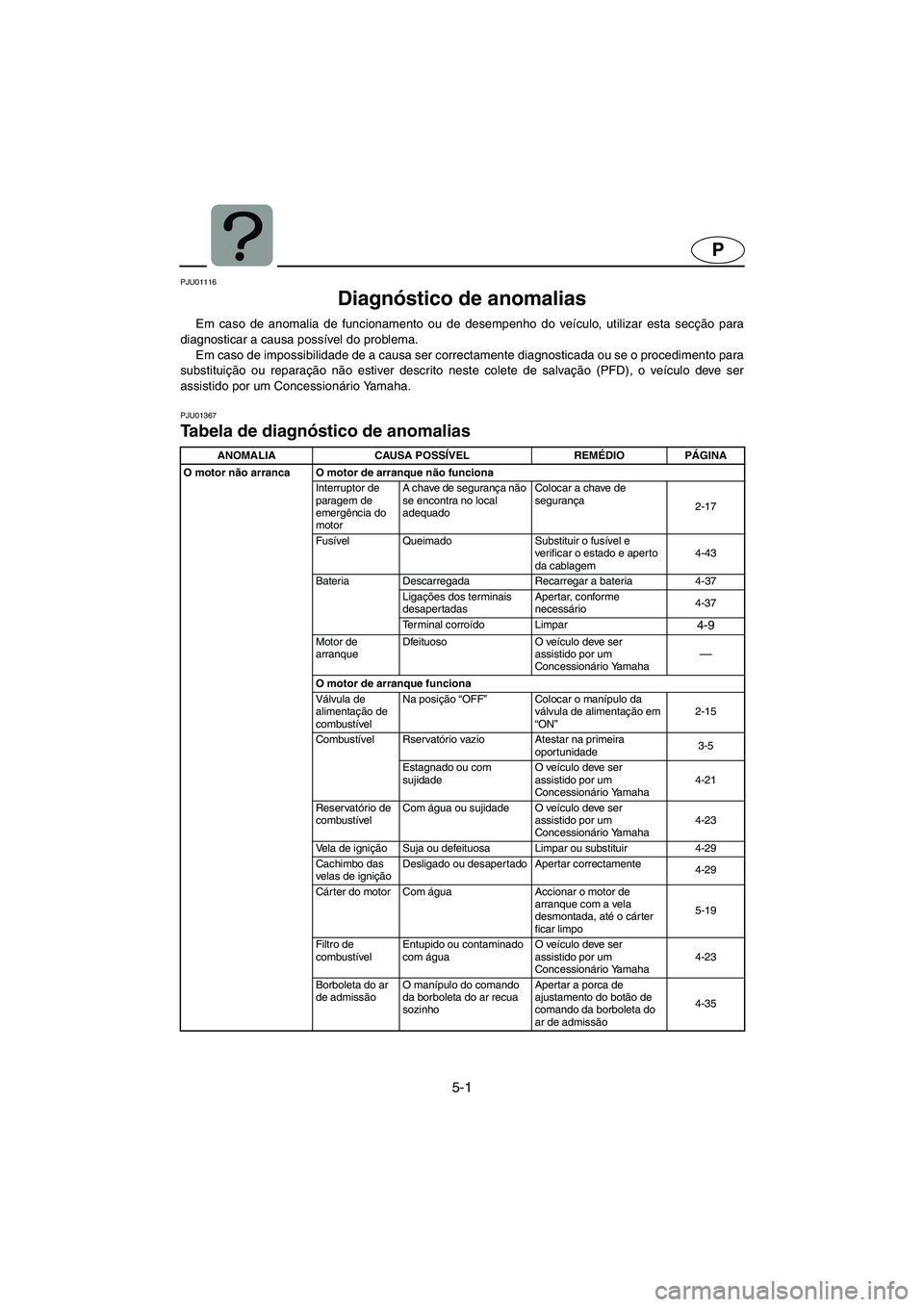

Diagnóstico de anomalias
Em caso de anomalia de funcionamento ou de desempenho do veículo, utilizar esta secção para
diagnosticar a causa possível do problema.
Em caso de impossibilidade de a causa ser correctamente diagnosticada ou se o procedimento para
substituição ou reparação não estiver descrito neste colete de salvação (PFD), o veículo deve ser
assistido por um Concessionário Yamaha.
PJU01367
Tabela de diagnóstico de anomalias
TBC-F0M7PANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
O motor não arranca O motor de arranque não funciona
Interruptor de
paragem de
emergência do
motorA chave de segurança não
se encontra no local
adequadoColocar a chave de
segurança
2-17
Fusível Queimado Substituir o fusível e
verificar o estado e aperto
da cablagem4-43
Bateria Descarregada Recarregar a bateria 4-37
Ligações dos terminais
desapertadasApertar, conforme
necessário4-37
Te r m i n a l c o r r oído Limpar
4-9
Motor de
arranqueDfeituoso O veículo deve ser
assistido por um
Concessionário Yamaha—
O motor de arranque funciona
Válvula de
alimentação de
combustívelNa posição “OFF”Colocar o manípulo da
válvula de alimentação em
“ON”2-15
Combustível Rser vatório vazio Atestar na primeira
oportunidade3-5
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Limpar ou substituir 4-29
Cachimbo das
velas de igniçãoDesligado ou desapertado Apertar correctamente
4-29
Cárter do motor Com água Accionar o motor de
arranque com a vela
desmontada, até o cárter
ficar limpo5-19
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-23
Borboleta do ar
de admissãoO manípulo do comando
da borboleta do ar recua
sozinhoApertar a porca de
ajustamento do botão de
comando da borboleta do
ar de admissão4-35
UF0M84B0.book Page 1 Tuesday, August 6, 2002 3:41 PM

5-2
P

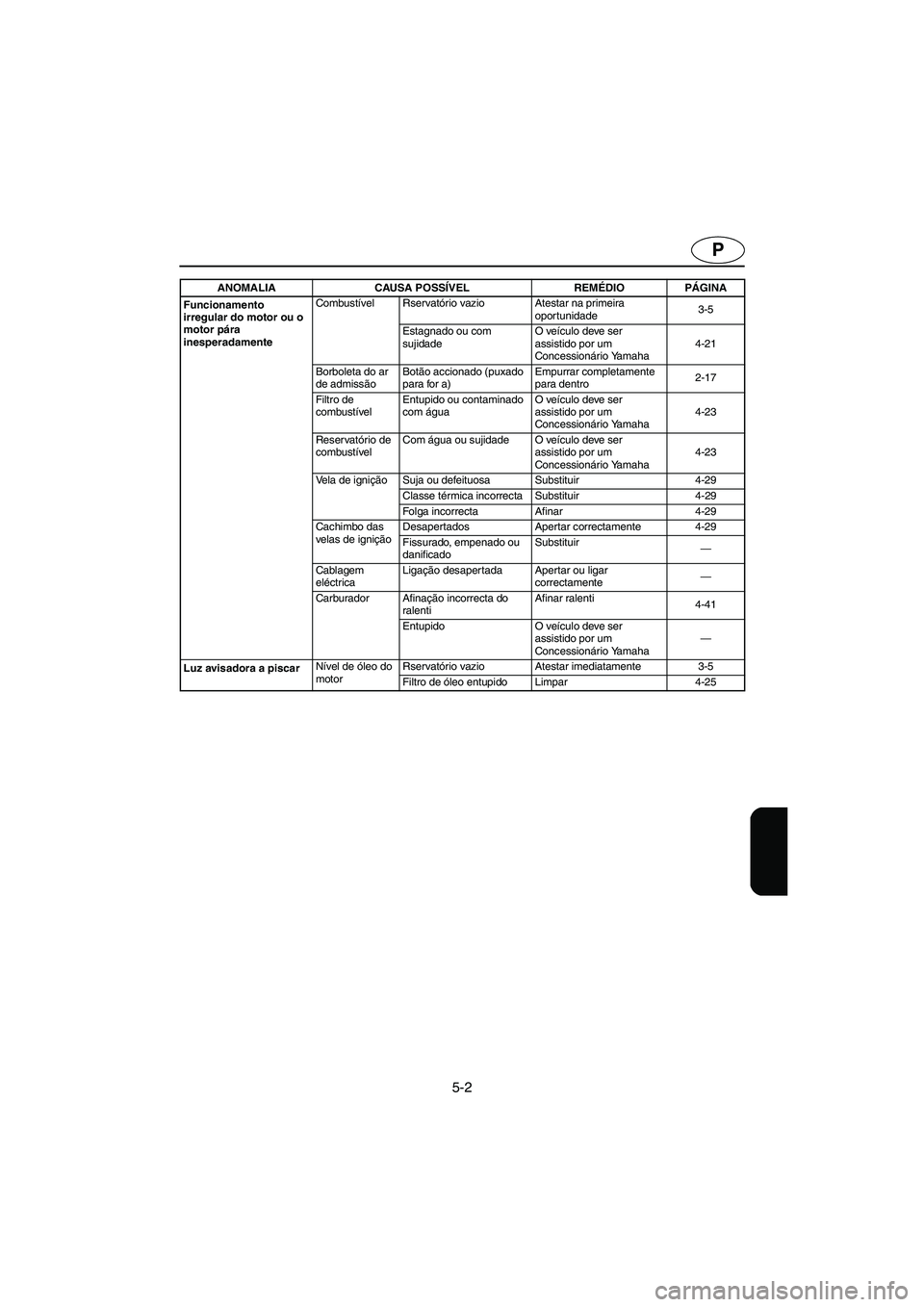

Funcionamento
irregular do motor ou o
motor pára
inesperadamenteCombustível Rser vatório vazio Atestar na primeira
oportunidade3-5
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha4-21
Borboleta do ar
de admissãoBotão accionado (puxado
para for a)Empurrar completamente
para dentro2-17
Filtro de
combustívelEntupido ou contaminado
com águaO veículo deve ser
assistido por um
Concessionário Yamaha4-23
Reservatório de
combustívelCom água ou sujidade O veículo deve ser
assistido por um
Concessionário Yamaha4-23
Vela de ignição Suja ou defeituosa Substituir 4-29
Classe térmica incorrecta Substituir 4-29
Folga incorrecta Afinar 4-29
Cachimbo das
velas de igniçãoDesapertados Apertar correctamente 4-29
Fissurado, empenado ou
danificadoSubstituir
—
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Carburador Afinação incorrecta do
ralentiAfinar ralenti
4-41
Entupido O veículo deve ser
assistido por um
Concessionário Yamaha—
Luz avisadora a piscarNível de óleo do
motorRservatório vazio Atestar imediatamente 3-5
Filtro de óleo entupido Limpar 4-25 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
UF0M84B0.book Page 2 Tuesday, August 6, 2002 3:41 PM

5-3
P
O veículo está lento ou
perde potênciaCavitação Tomada de admissão do
jacto entupidaLimpar
5-11
Turbina danificada ou com
desgasteO veículo deve ser
assistido por um
Concessionário Yamaha —
Sobreaquecimen
to do motorTomada de admissão do
jacto entupidaLimpar
5-11
Filtro de
combustívelEntupido O veículo deve ser
assistido por um
Concessionário Yamaha 4-23
Vela de ignição Suja ou defeituosa Substituir 4-29
Classe térmica incorrecta Substituir 4-29
Folga incorrecta Afinar 4-29
Cachimbos da
velasDesapertados Apertar correctamente
4-29
Cablagem
eléctricaLigação desapertada Apertar ou ligar
correctamente—
Combustível Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário Yamaha 4-21
Po rão do cascoÁgua no porão Drenar 3-15 ANOMALIA CAUSA POSSÍVEL REMÉDIO PÁGINA
UF0M84B0.book Page 3 Tuesday, August 6, 2002 3:41 PM

5-4
GR
RJU01116

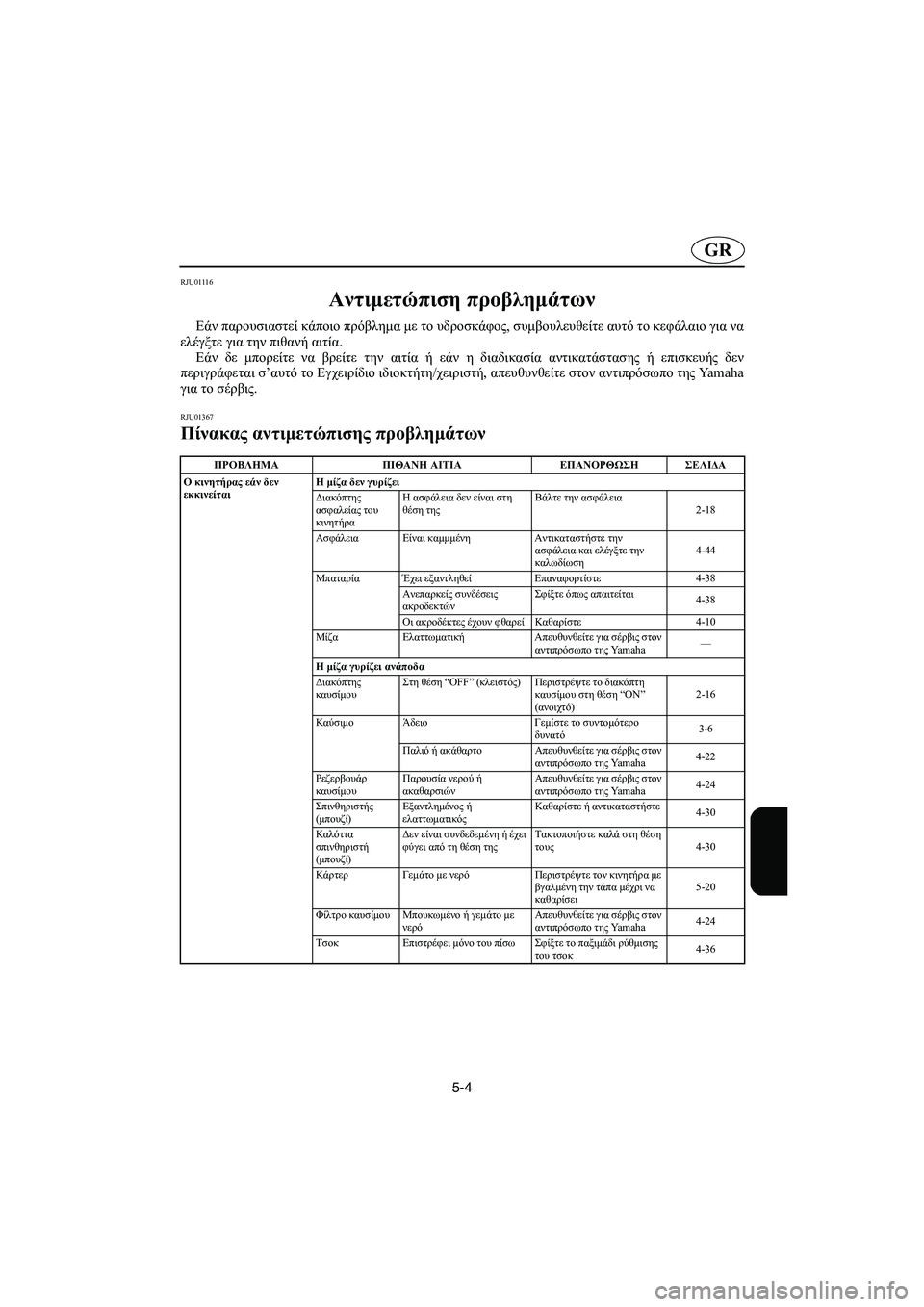

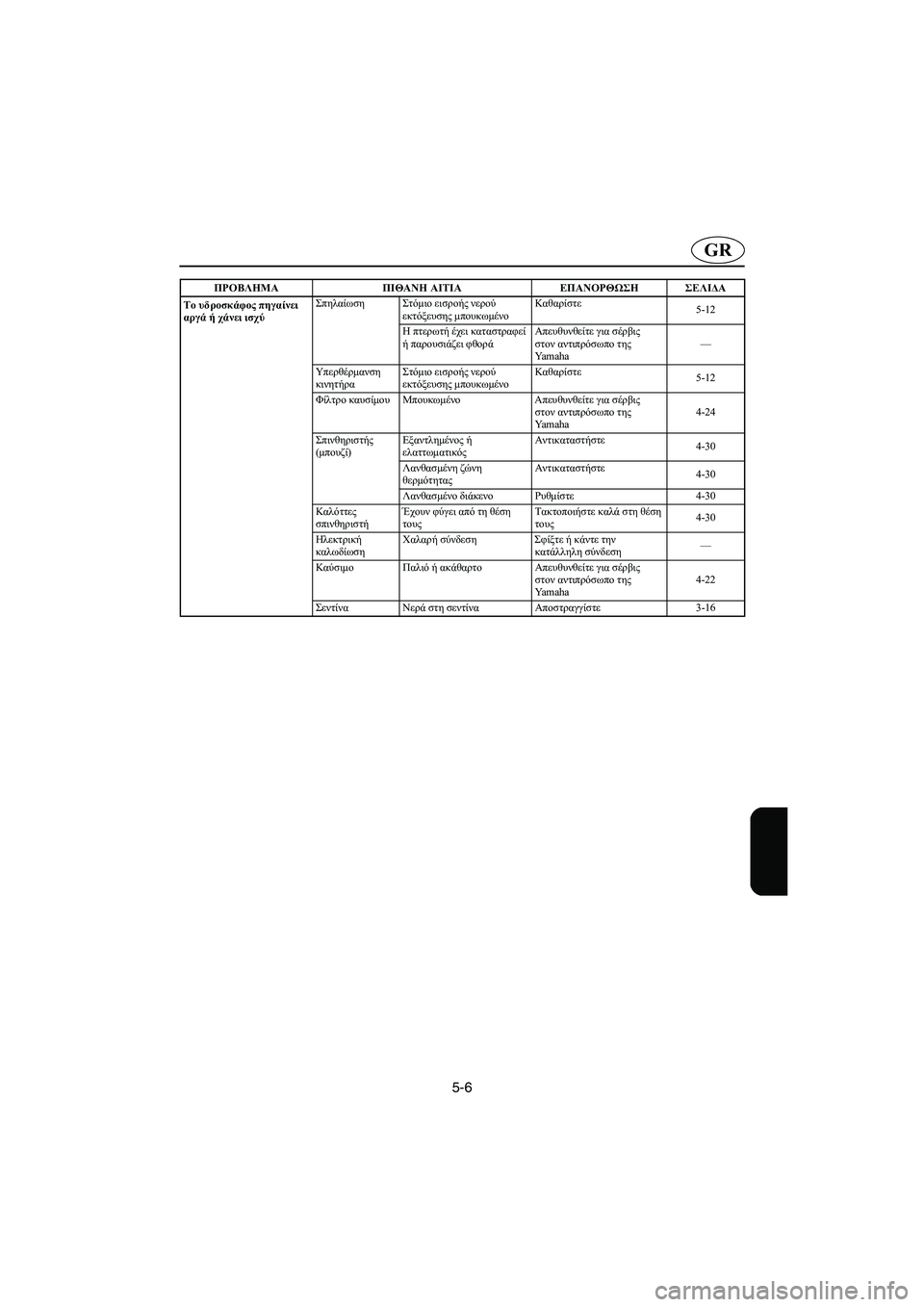

Αντιμετώπιση προβλημάτων
Εάν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος, συμβουλευθείτε αυτό το κεφάλαιο για να
ελέγξτε για την πιθανή αιτία.
Εάν δε μπορείτε να βρείτε την αιτία ή εάν η διαδικασία αντικατάστασης ή επισκευής δεν
περιγράφεται σ’αυτό το Εγχειρίδιο ιδιοκτήτη/χειριστή, απευθυνθείτε στον αντιπρόσωπο της Ya m a h a
για το σέρβις.
RJU01367
Πίνακας αντιμετώπισης προβλημάτων TBC-F0M7RΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
Ο κινητήρας εάν δεν
εκκινείταιΗ μίζα δεν γυρίζει
Διακόπτης
ασφαλείας του
κινητήραΗ ασφάλεια δεν είναι στη
θέση τηςΒάλτε την ασφάλεια
2-18
Ασφάλεια Είναι καμμμένη Αντικαταστήστε την
ασφάλεια και ελέγξτε την
καλωδίωση4-44
Μπαταρία Έχει εξαντληθεί Επαναφορτίστε4-38
Ανεπαρκείς συνδέσεις
ακροδεκτώνΣφίξτε όπως απαιτείται
4-38
Οι ακροδέκτες έχουν φθαρεί Καθαρίστε4-10
Μίζα Ελαττωματική Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
Η μίζα γυρίζει ανάποδα
Διακόπτης
καυσίμουΣτη θέση “OFF” (κλειστός)Περιστρέψτε το διακόπτη
καυσίμου στη θέση “ON”
(ανοιχτό)2-16
Καύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΚαθαρίστε ή αντικαταστήστε
4-30
Καλόττα
σπινθηριστή
(μπουζί)Δεν είναι συνδεδεμένη ή έχει
φύγει από τη θέση τηςΤακτοποιήστε καλά στη θέση
τους4-30
Κάρτερ Γεμάτο με νερό Περιστρέψτε τον κινητήρα με
βγαλμένη την τάπα μέχρι να
καθαρίσει5-20
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Τσοκ Επιστρέφει μόνο του πίσω Σφίξτε το παξιμάδι ρύθμισης
του τσοκ4-36
UF0M84B0.book Page 4 Tuesday, August 6, 2002 3:41 PM

5-5
GR

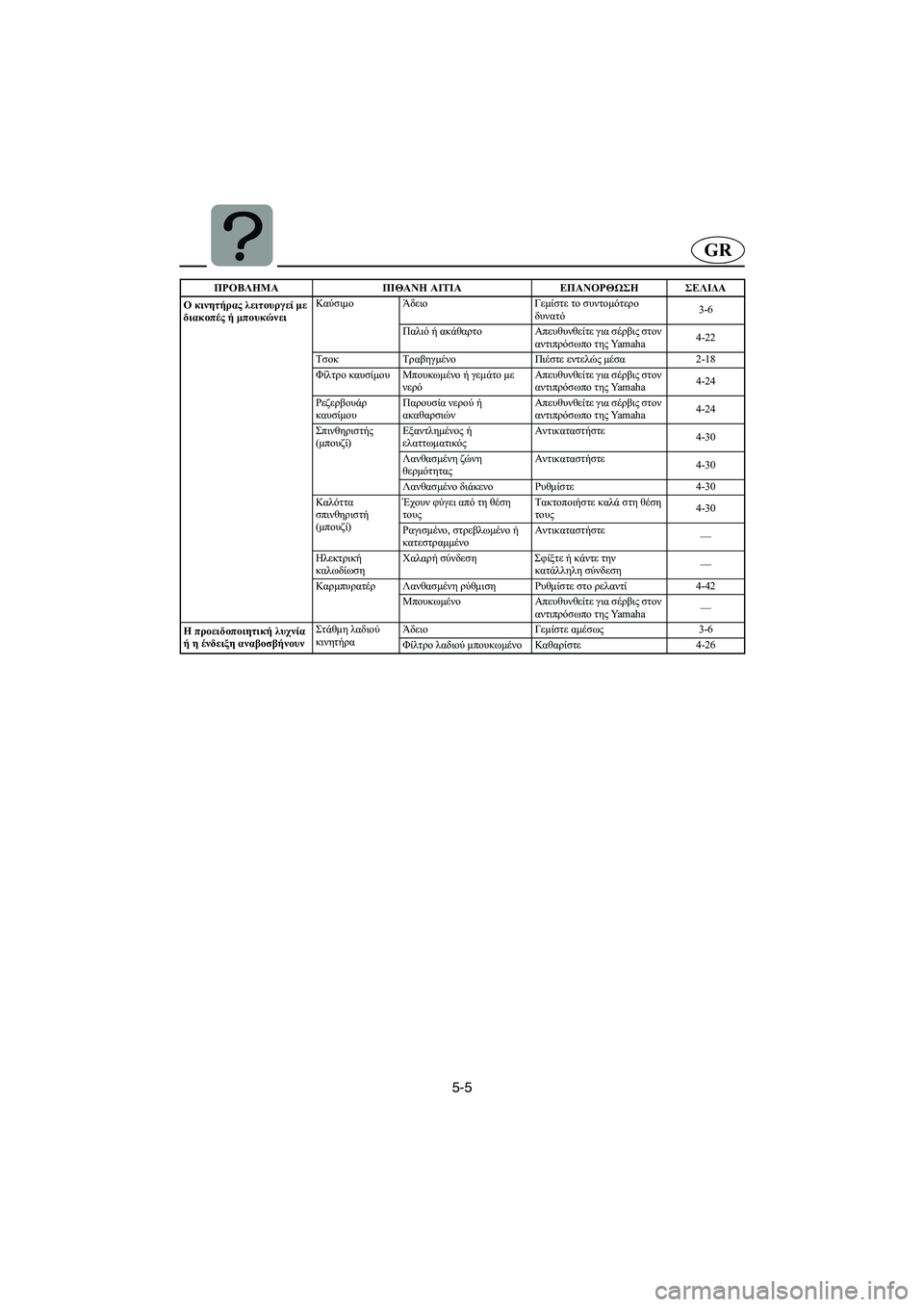

Ο κινητήρας λειτουργεί με
διακοπές ή μπουκώνειΚαύσιμο Άδειο Γεμίστε το συντομότερο
δυνατό3-6
Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-22
Τσοκ Τραβηγμένο Πιέστε εντελώς μέσα2-18
Φίλτρο καυσίμου Μπουκωμένο ή γεμάτο με
νερόΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Ρεζερβουάρ
καυσίμουΠαρουσία νερού ή
ακαθαρσιώνΑπευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-30
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-30
Λανθασμένο διάκενο Ρυθμίστε4-30
Καλόττα
σπινθηριστή
(μπουζί)Έχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-30
Ραγισμένο, στρεβλωμένο ή
κατεστραμμένοΑντικαταστήστε
—
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Σφίξτε ή κάντε την
κατάλληλη σύνδεση—
Καρμπυρατέρ Λανθασμένη ρύθμιση Ρυθμίστε στο ρελαντί4-42
Μπουκωμένο Απευθυνθείτε για σέρβις στον
αντιπρόσωπο της Yamaha—
Η προειδοποιητική λυχνία
ή η ένδειξη αναβοσβήνουνΣτάθμη λαδιού
κινητήραΆδειο Γεμίστε αμέσως3-6
Φίλτρο λαδιού μπουκωμένο Καθαρίστε4-26 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
UF0M84B0.book Page 5 Tuesday, August 6, 2002 3:41 PM

5-6
GR
Το υδροσκάφος πηγαίνει
αργά ή χάνει ισχύΣπηλαίωση Στόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-12
Η πτερωτή έχει καταστραφεί
ή παρουσιάζει φθοράΑπευθυνθείτε για σέρβις
στον αντιπρόσωπο της
Ya m a h a—
Υπερθέρμανση
κινητήραΣτόμιο εισροής νερού
εκτόξευσης μπουκωμένοΚαθαρίστε
5-12
Φίλτρο καυσίμου Μπουκωμένο Απευθυνθείτε για σέρβις
στον αντιπρόσωπο της
Ya m a h a4-24
Σπινθηριστής
(μπουζί)Εξαντλημένος ή
ελαττωματικόςΑντικαταστήστε
4-30
Λανθασμένη ζώνη
θερμότηταςΑντικαταστήστε
4-30
Λανθασμένο διάκενο Ρυθμίστε4-30
Καλόττες
σπινθηριστήΈχουν φύγει από τη θέση
τουςΤακτοποιήστε καλά στη θέση
τους4-30
Ηλεκτρική
καλωδίωσηΧαλαρή σύνδεση Σφίξτε ή κάντε την
κατάλληλη σύνδεση—
Καύσιμο Παλιό ή ακάθαρτο Απευθυνθείτε για σέρβις
στον αντιπρόσωπο της
Ya m a h a4-22
Σεντίνα Νερά στη σεντίνα Αποστραγγίστε3-16 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΕΠΑΝΟΡΘΩΣΗ ΣΕΛΙΔΑ
UF0M84B0.book Page 6 Tuesday, August 6, 2002 3:41 PM

5-7
I
HJU01116

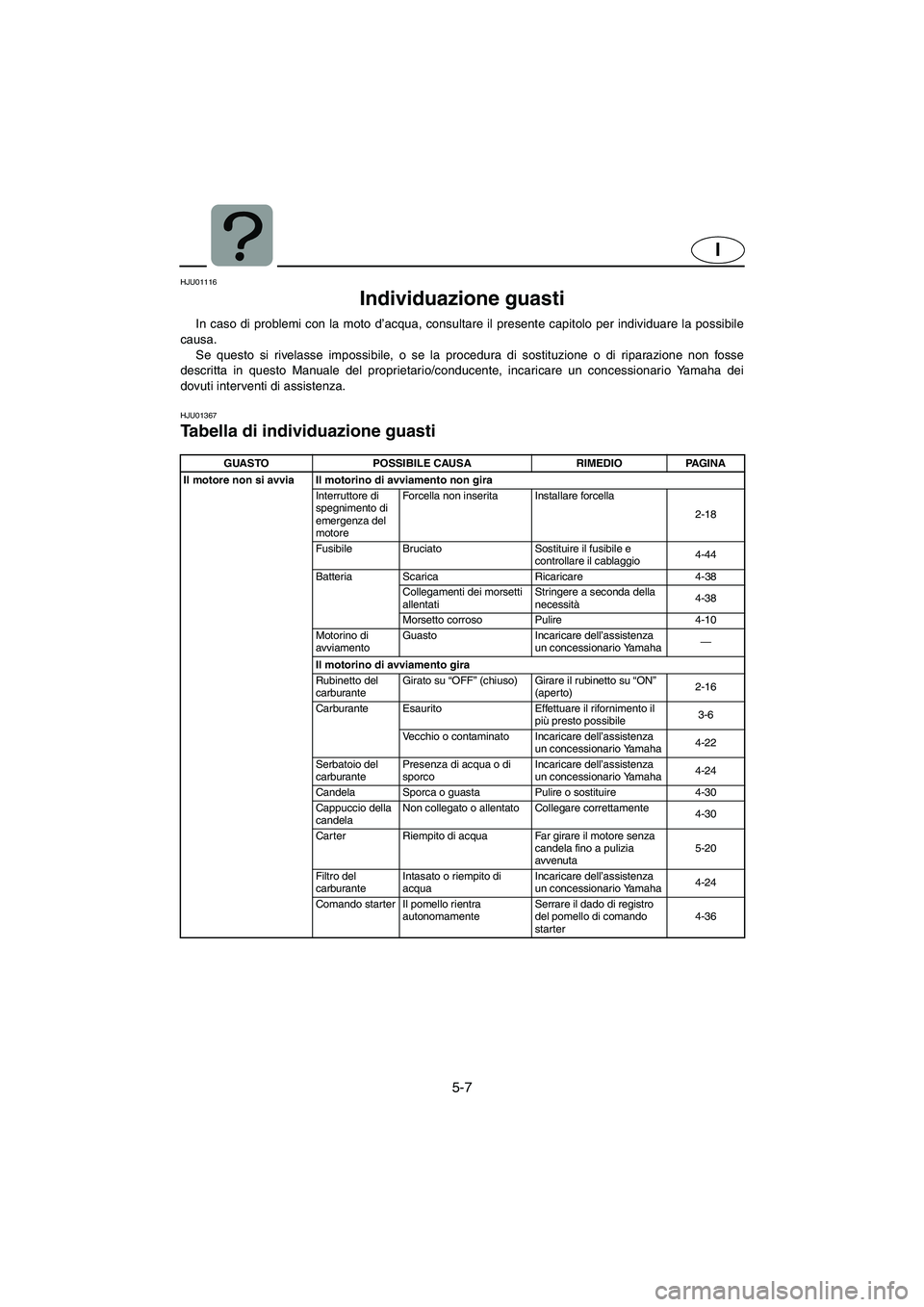

Individuazione guasti
In caso di problemi con la moto d’acqua, consultare il presente capitolo per individuare la possibile
causa.
Se questo si rivelasse impossibile, o se la procedura di sostituzione o di riparazione non fosse
descritta in questo Manuale del proprietario/conducente, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.
HJU01367
Tabella di individuazione guasti
TBC-F0M7HGUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si avvia Il motorino di avviamento non gira
Interruttore di
spegnimento di
emergenza del
motoreForcella non inserita Installare forcella
2-18
Fusibile Bruciato Sostituire il fusibile e
controllare il cablaggio4-44
Batteria Scarica Ricaricare 4-38
Collegamenti dei morsetti
allentatiStringere a seconda della
necessità4-38
Morsetto corroso Pulire 4-10
Motorino di
avviamentoGuasto Incaricare dell’assistenza
un concessionario Yamaha—
Il motorino di avviamento gira
Rubinetto del
carburanteGirato su “OFF” (chiuso) Girare il rubinetto su “ON”
(aperto)2-16
Carburante Esaurito Effettuare il rifornimento il
più presto possibile3-6
Vecchio o contaminato Incaricare dell’assistenza
un concessionario Yamaha4-22
Serbatoio del
carburantePresenza di acqua o di
sporcoIncaricare dell’assistenza
un concessionario Yamaha4-24
Candela Sporca o guasta Pulire o sostituire 4-30
Cappuccio della
candelaNon collegato o allentato Collegare correttamente
4-30
Carter Riempito di acqua Far girare il motore senza
candela fino a pulizia
avvenuta5-20
Filtro del
carburanteIntasato o riempito di
acquaIncaricare dell’assistenza
un concessionario Yamaha4-24
Comando starter Il pomello rientra
autonomamenteSerrare il dado di registro
del pomello di comando
starter4-36
UF0M84B0.book Page 7 Tuesday, August 6, 2002 3:41 PM
