YAMAHA XMAX 250 2008 Betriebsanleitungen (in German)

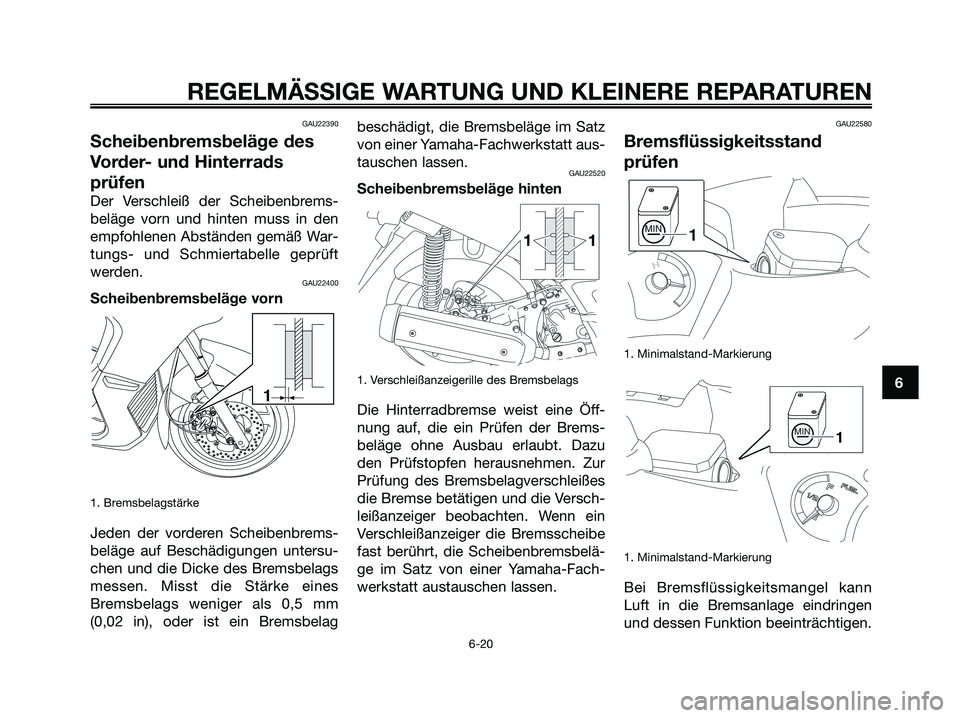

GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen
Der Verschleiß der Scheibenbrems-
beläge vorn und hinten muss in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
GAU22400
Scheibenbremsbeläge vorn
1. Bremsbelagstärke
Jeden der vorderen Scheibenbrems-
beläge auf Beschädigungen untersu-
chen und die Dicke des Bremsbelags
messen. Misst die Stärke eines
Bremsbelags weniger als 0,5 mm
(0,02 in), oder ist ein Bremsbelagbeschädigt, die Bremsbeläge im Satz
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
GAU22520
Scheibenbremsbeläge hinten
1. Verschleißanzeigerille des Bremsbelags
Die Hinterradbremse weist eine Öff-
nung auf, die ein Prüfen der Brems-
beläge ohne Ausbau erlaubt. Dazu
den Prüfstopfen herausnehmen. Zur
Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Versch-
leißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe
fast berührt, die Scheibenbremsbelä-
ge im Satz von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU22580
Bremsflüssigkeitsstand
prüfen
1. Minimalstand-Markierung
1. Minimalstand-Markierung
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und dessen Funktion beeinträchtigen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 61

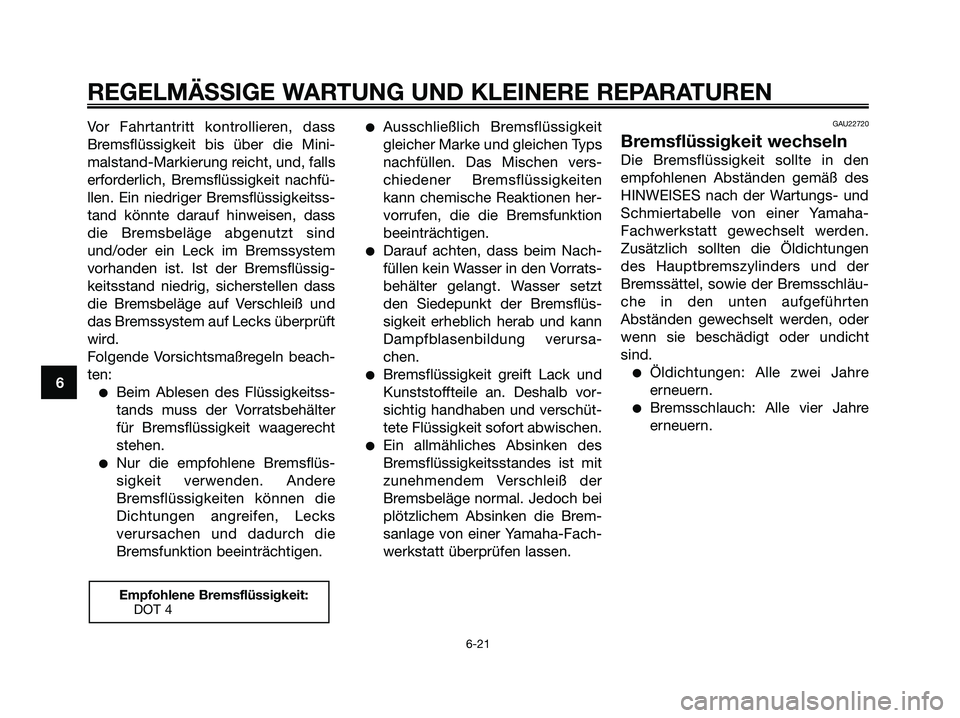

Vor Fahrtantritt kontrollieren, dass
Bremsflüssigkeit bis über die Mini-
malstand-Markierung reicht, und, falls
erforderlich, Bremsflüssigkeit nachfü-
llen. Ein niedriger Bremsflüssigkeitss-
tand könnte darauf hinweisen, dass
die Bremsbeläge abgenutzt sind
und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass
die Bremsbeläge auf Verschleiß und
das Bremssystem auf Lecks überprüft
wird.
Folgende Vorsichtsmaßregeln beach-
ten:
●Beim Ablesen des Flüssigkeitss-
tands muss der Vorratsbehälter
für Bremsflüssigkeit waagerecht
stehen.
●Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Dichtungen angreifen, Lecks
verursachen und dadurch die
Bremsfunktion beeinträchtigen.
●Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen vers-
chiedener Bremsflüssigkeiten
kann chemische Reaktionen her-
vorrufen, die die Bremsfunktion
beeinträchtigen.
●Darauf achten, dass beim Nach-
füllen kein Wasser in den Vorrats-
behälter gelangt. Wasser setzt
den Siedepunkt der Bremsflüs-
sigkeit erheblich herab und kann
Dampfblasenbildung verursa-
chen.
●Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschüt-
tete Flüssigkeit sofort abwischen.
●Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brem-
sanlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU22720
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den
empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-
Fachwerkstatt gewechselt werden.
Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläu-
che in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht
sind.
●Öldichtungen: Alle zwei Jahre
erneuern.
●Bremsschlauch: Alle vier Jahre
erneuern.
Empfohlene Bremsflüssigkeit:
DOT 4
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 62

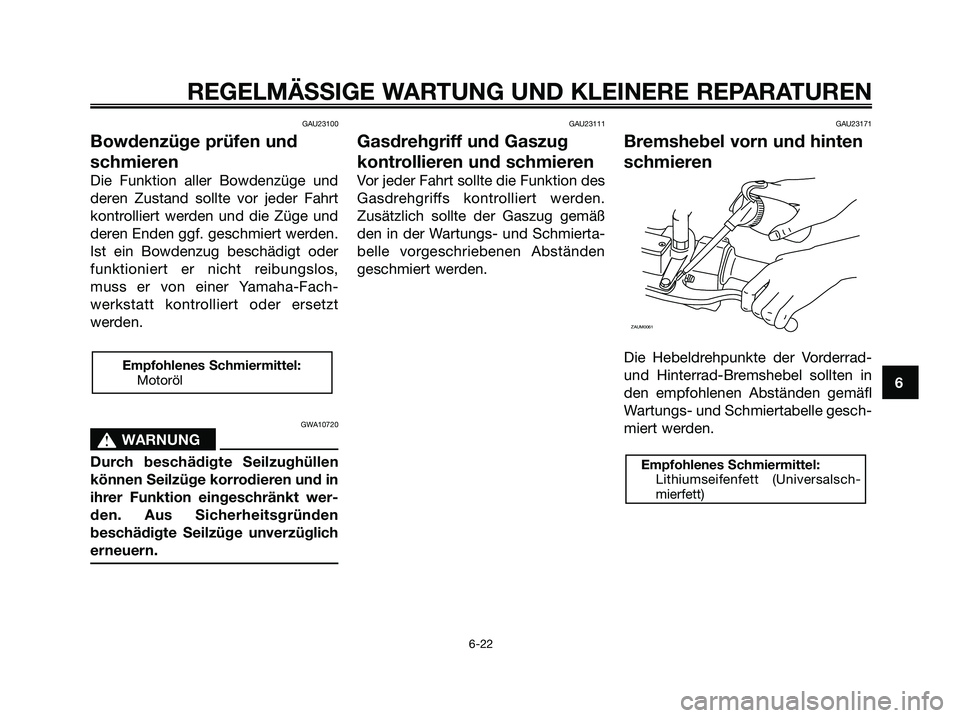

GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und
deren Zustand sollte vor jeder Fahrt
kontrolliert werden und die Züge und
deren Enden ggf. geschmiert werden.
Ist ein Bowdenzug beschädigt oder
funktioniert er nicht reibungslos,
muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt
werden.
GWA10720
s s
WARNUNG
Durch beschädigte Seilzughüllen
können Seilzüge korrodieren und in
ihrer Funktion eingeschränkt wer-
den. Aus Sicherheitsgründen
beschädigte Seilzüge unverzüglich
erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden.
Zusätzlich sollte der Gaszug gemäß
den in der Wartungs- und Schmierta-
belle vorgeschriebenen Abständen
geschmiert werden.
GAU23171
Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad-
und Hinterrad-Bremshebel sollten in
den empfohlenen Abständen gemäfl
Wartungs- und Schmiertabelle gesch-
miert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
ZAUM0061
Empfohlenes Schmiermittel:
Motoröl
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 63

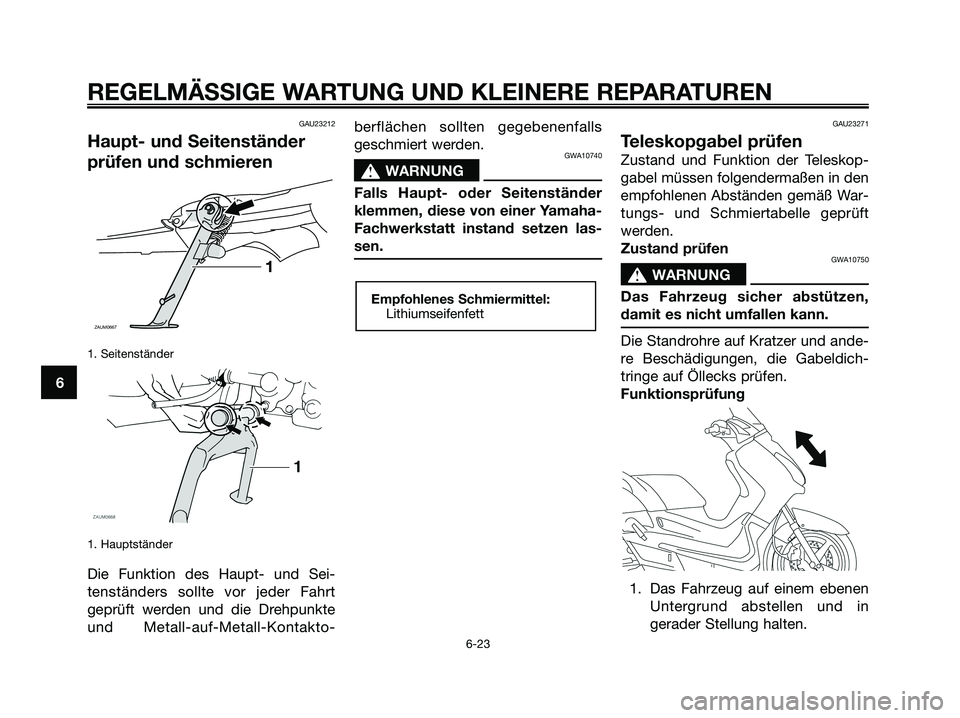

GAU23212
Haupt- und Seitenständer
prüfen und schmieren
1. Seitenständer
1. Hauptständer
Die Funktion des Haupt- und Sei-
tenständers sollte vor jeder Fahrt
geprüft werden und die Drehpunkte
und Metall-auf-Metall-Kontakto-berflächen sollten gegebenenfalls
geschmiert werden.
GWA10740
s s
WARNUNG
Falls Haupt- oder Seitenständer
klemmen, diese von einer Yamaha-
Fachwerkstatt instand setzen las-
sen.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
Empfohlenes Schmiermittel:
Lithiumseifenfett
ZAUM0667
1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 64

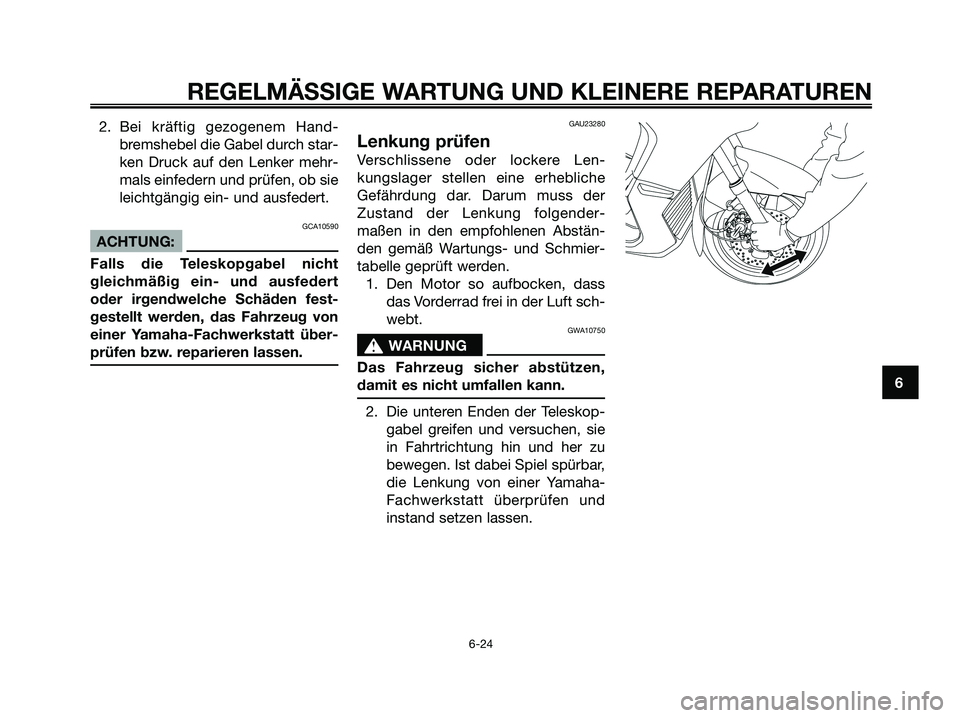

2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG:
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muss der
Zustand der Lenkung folgender-
maßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmier-
tabelle geprüft werden.
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 65

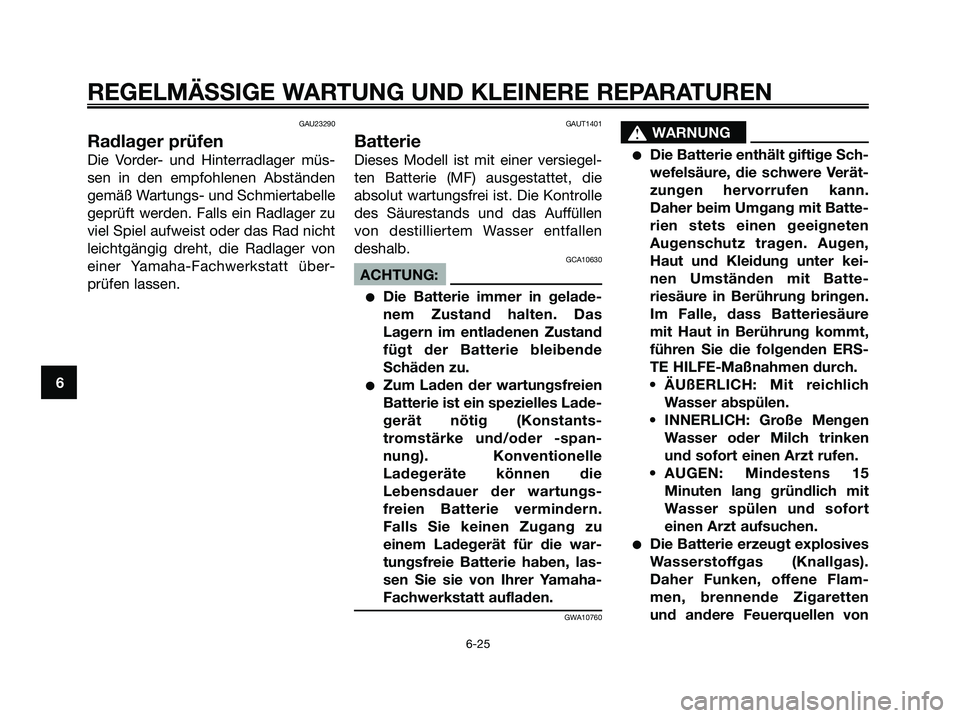

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAUT1401
Batterie
Dieses Modell ist mit einer versiegel-
ten Batterie (MF) ausgestattet, die
absolut wartungsfrei ist. Die Kontrolle
des Säurestands und das Auffüllen
von destilliertem Wasser entfallen
deshalb.
GCA10630
ACHTUNG:
●Die Batterie immer in gelade-
nem Zustand halten. Das
Lagern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.
●Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstants-
tromstärke und/oder -span-
nung). Konventionelle
Ladegeräte können die
Lebensdauer der wartungs-
freien Batterie vermindern.
Falls Sie keinen Zugang zu
einem Ladegerät für die war-
tungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-
Fachwerkstatt aufladen.
GWA10760
s s
WARNUNG
●Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,
führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
●Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6

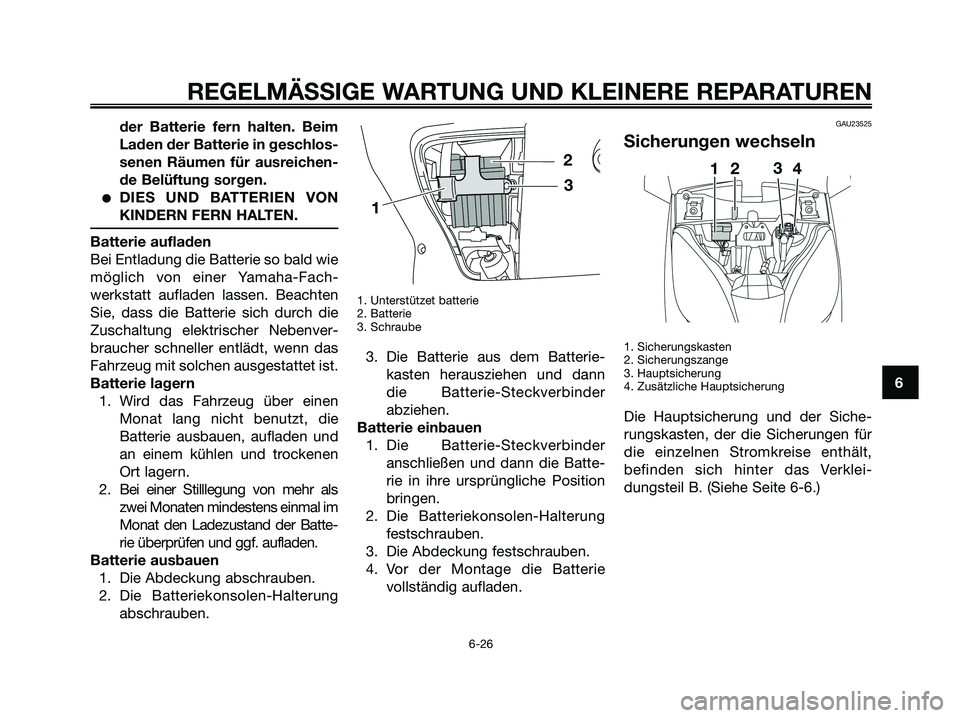

1C0-F8199-G4.qxd 22/11/07 05:46 Página 66

der Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
●DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Wird das Fahrzeug über einen
Monat lang nicht benutzt, die
Batterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batte-
rie überprüfen und ggf. aufladen.
Batterie ausbauen
1. Die Abdeckung abschrauben.
2. Die Batteriekonsolen-Halterung
abschrauben.
1. Unterstützet batterie
2. Batterie
3. Schraube
3. Die Batterie aus dem Batterie-
kasten herausziehen und dann
die Batterie-Steckverbinder
abziehen.
Batterie einbauen
1. Die Batterie-Steckverbinder
anschließen und dann die Batte-
rie in ihre ursprüngliche Position
bringen.
2. Die Batteriekonsolen-Halterung
festschrauben.
3. Die Abdeckung festschrauben.
4. Vor der Montage die Batterie
vollständig aufladen.
GAU23525
Sicherungen wechseln
1. Sicherungskasten
2. Sicherungszange
3. Hauptsicherung
4. Zusätzliche Hauptsicherung
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter das Verklei-
dungsteil B. (Siehe Seite 6-6.)
12
3
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 67

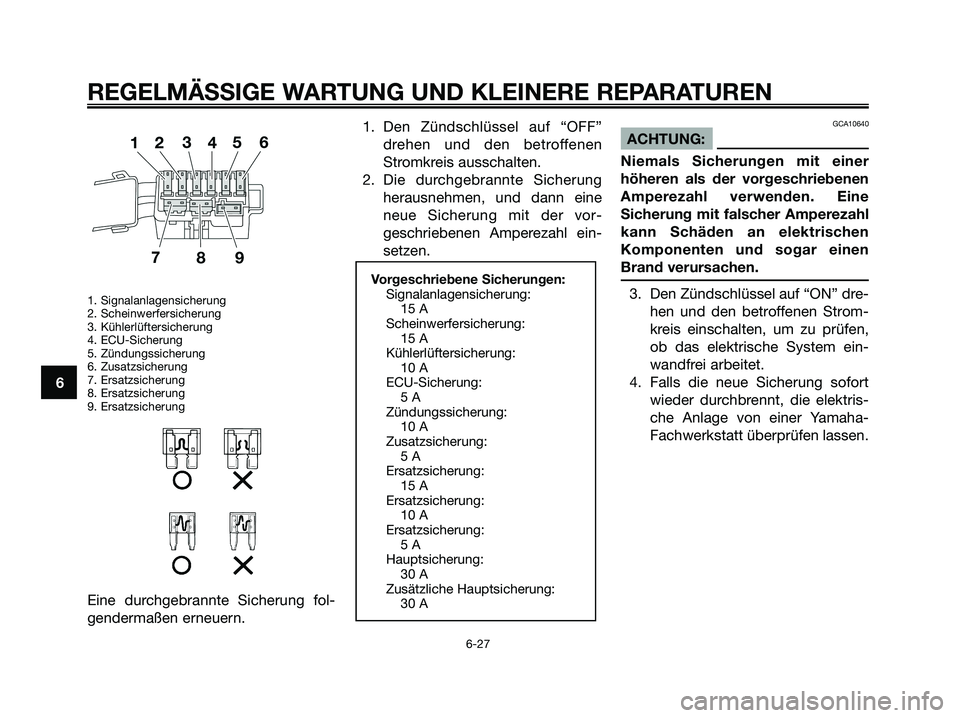

1. Signalanlagensicherung
2. Scheinwerfersicherung
3. Kühlerlüftersicherung
4. ECU-Sicherung
5. Zündungssicherung
6. Zusatzsicherung
7. Ersatzsicherung
8. Ersatzsicherung
9. Ersatzsicherung
Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.1. Den Zündschlüssel auf “OFF”
drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.
GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vorgeschriebene Sicherungen:
Signalanlagensicherung:
15 A
Scheinwerfersicherung:
15 A
Kühlerlüftersicherung:
10 A
ECU-Sicherung:
5 A
Zündungssicherung:
10 A
Zusatzsicherung:
5 A
Ersatzsicherung:
15 A
Ersatzsicherung:
10 A
Ersatzsicherung:
5 A
Hauptsicherung:
30 A
Zusätzliche Hauptsicherung:
30 A
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 68

GAU23730

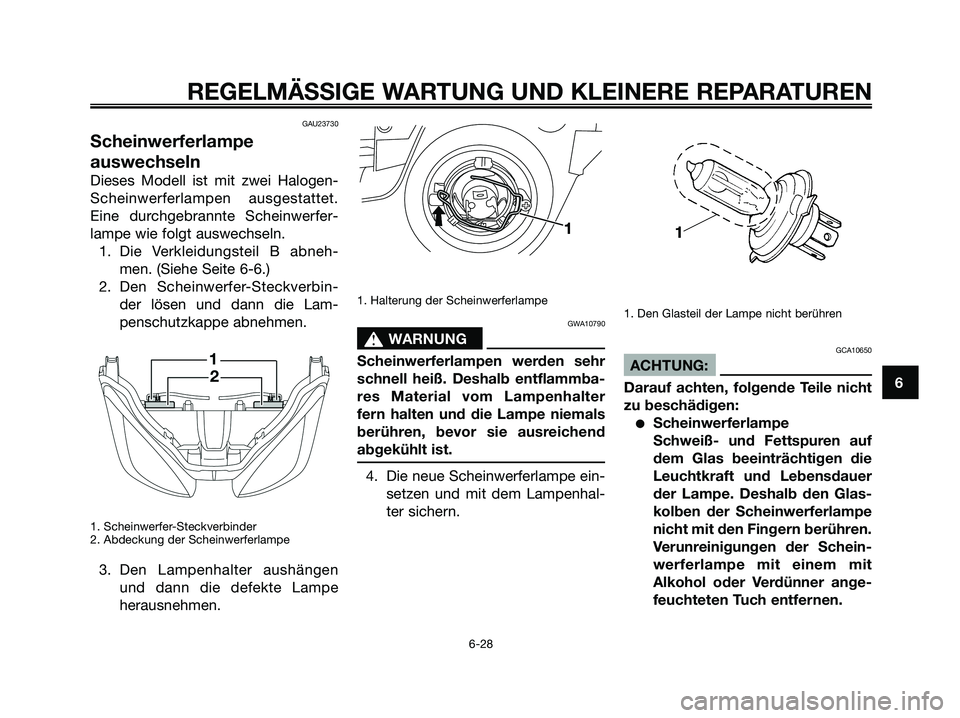

Scheinwerferlampe
auswechseln
Dieses Modell ist mit zwei Halogen-
Scheinwerferlampen ausgestattet.
Eine durchgebrannte Scheinwerfer-
lampe wie folgt auswechseln.
1. Die Verkleidungsteil B abneh-
men. (Siehe Seite 6-6.)
2. Den Scheinwerfer-Steckverbin-
der lösen und dann die Lam-
penschutzkappe abnehmen.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
3. Den Lampenhalter aushängen
und dann die defekte Lampe
herausnehmen.
1. Halterung der Scheinwerferlampe
GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhal-
ter sichern.
1. Den Glasteil der Lampe nicht berühren
GCA10650
ACHTUNG:
Darauf achten, folgende Teile nicht
zu beschädigen:
●Scheinwerferlampe
Schweiß- und Fettspuren auf
dem Glas beeinträchtigen die
Leuchtkraft und Lebensdauer
der Lampe. Deshalb den Glas-
kolben der Scheinwerferlampe
nicht mit den Fingern berühren.
Verunreinigungen der Schein-
werferlampe mit einem mit
Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
1
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 69

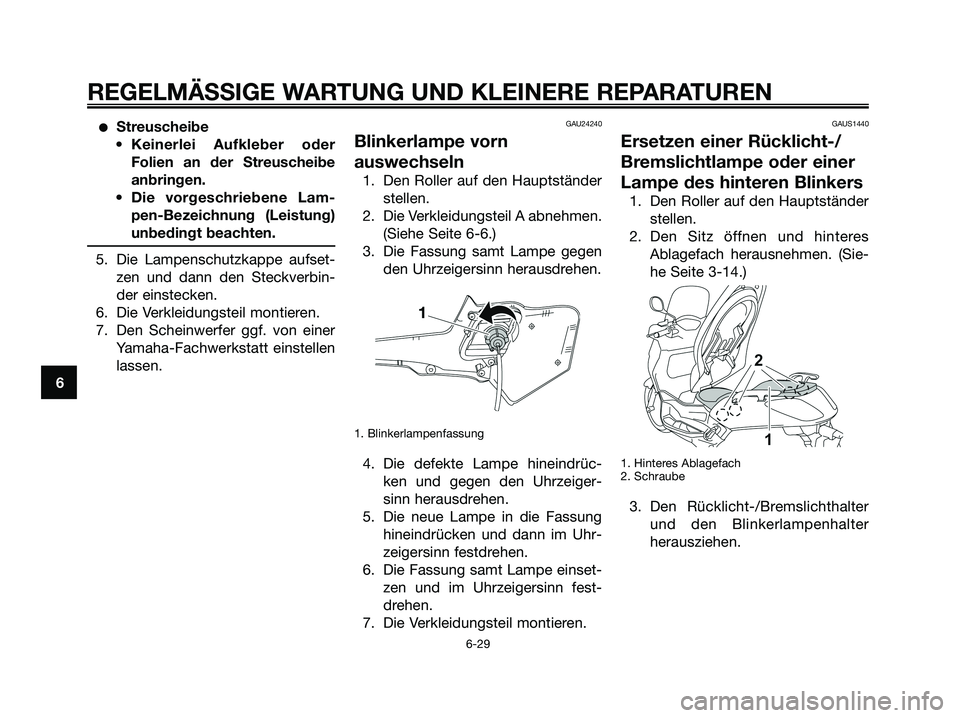

●Streuscheibe
• Keinerlei Aufkleber oder
Folien an der Streuscheibe
anbringen.
• Die vorgeschriebene Lam-
pen-Bezeichnung (Leistung)
unbedingt beachten.
5. Die Lampenschutzkappe aufset-
zen und dann den Steckverbin-
der einstecken.
6. Die Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
GAU24240
Blinkerlampe vorn
auswechseln
1. Den Roller auf den Hauptständer
stellen.
2. Die Verkleidungsteil A abnehmen.
(Siehe Seite 6-6.)
3. Die Fassung samt Lampe gegen
den Uhrzeigersinn herausdrehen.
1. Blinkerlampenfassung
4. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
5. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
6. Die Fassung samt Lampe einset-
zen und im Uhrzeigersinn fest-
drehen.
7. Die Verkleidungsteil montieren.
GAUS1440
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Den Roller auf den Hauptständer
stellen.
2. Den Sitz öffnen und hinteres
Ablagefach herausnehmen. (Sie-
he Seite 3-14.)
1. Hinteres Ablagefach
2. Schraube
3. Den Rücklicht-/Bremslichthalter
und den Blinkerlampenhalter
herausziehen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
1C0-F8199-G4.qxd 22/11/07 05:46 Página 70
