UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU16782

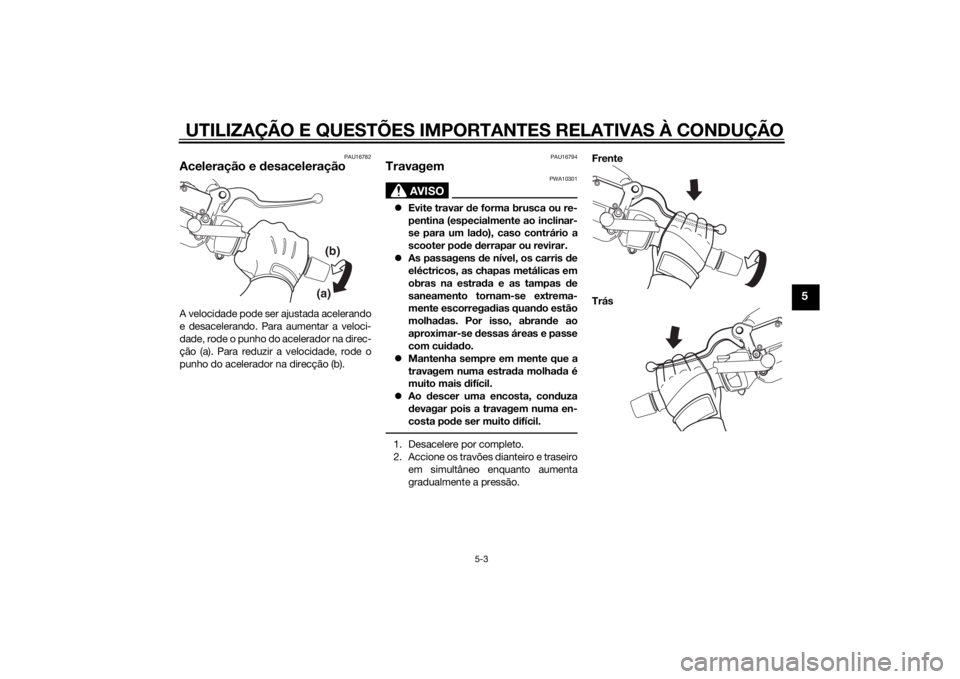

Aceleração e desaceleraçãoA velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na direc-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direcção (b).
PAU16794
Travagem
AVISO
PWA10301
Evite travar de forma brusca ou re-
pentina (especialmente ao inclinar-
se para um lado), caso contrário a
scooter pode derrapar ou revirar.
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de
saneamento tornam-se extrema-
mente escorregadias quando estão
molhadas. Por isso, abrande ao
aproximar-se dessas áreas e passe
com cuidado.
Mantenha sempre em mente que a
travagem numa estrada molhada é
muito mais difícil.
Ao descer uma encosta, conduza
devagar pois a travagem numa en-
costa pode ser muito difícil.1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.Frente
Trás
(a)(b)
U1SDP1P0.book Page 3 Thursday, September 19, 2013 10:16 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU16821
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Evite velocidades do motor elevadas
durante a aceleração.
Evite velocidades elevadas sem carga
no motor.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU34322
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 4000 rpm. PRECAUÇÃO: Após ter
percorrido 1000 km (600 mi), não se es-
queça de substituir o óleo do motor, o
óleo da transmissão final e o elemento
do filtro de óleo.
[PCA12932]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6000 rpm.1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
U1SDP1P0.book Page 4 Thursday, September 19, 2013 10:16 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U1SDP1P0.book Page 5 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAUS1824
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctri-
cos que podem provocar choques
ou incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.
AVISO
PWA10331
Esta scooter foi concebida para utiliza-
ção apenas em estradas pavimentadas.
Se esta scooter for utilizada em condi-
ções anormalmente poeiras, lamacen-
tas ou húmidas, o elemento do filtro de
ar deve ser limpo ou substituído mais
frequentemente, caso contrário poderá
ocorrer um desgaste rápido do motor.Consulte um concessionário Yamaha
para obter informações quanto aos in-
tervalos de manutenção apropriados.
AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
U1SDP1P0.book Page 1 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
PAU17382

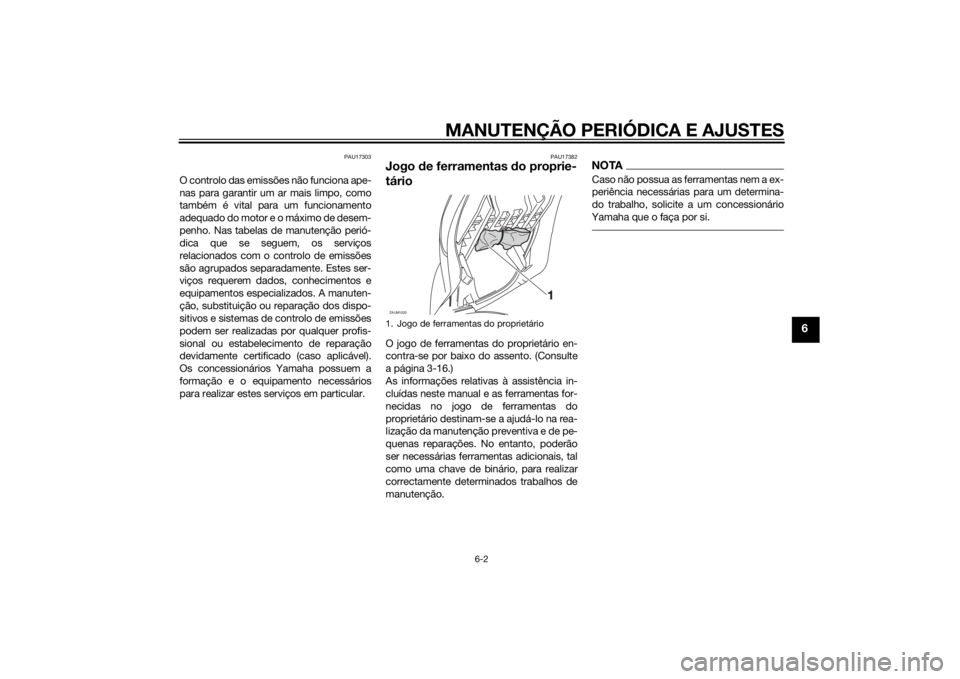

Jogo de ferramentas do proprie-
tárioO jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte
a página 3-16.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na rea-
lização da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietárioZAUM1020
U1SDP1P0.book Page 2 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46862
NOTAAs verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46911
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tu b o de combustí-
vel• Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2 Vela de ignição• Verifique o estado.
• Limpe e corrija a distância.√√
•Substitua.√√
3*Vá l vu l a s• Verifique a folga das válvulas.
•Ajuste.Cada 40000 km (24000 mi)
4*Injecção de com-
bustível• Verifique a velocidade de ralenti
do motor.√√√√√√
5*Silencioso e tubo de
escape• Verifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s).√√√√√
U1SDP1P0.book Page 3 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
6*Sistema de indução
de ar• Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
• Substitua eventuais peças danifi-
cadas, caso seja necessário.√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1SDP1P0.book Page 4 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770H
Tabela de lubrificação e manutenção geralN.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elementos do filtro
de ar•Substitua.√√
2Tu b o de inspecção
do filtro de ar•Limpe.√√√√√
3Elemento do filtro
de ar da caixa da
correia em V•Limpe.√√√√√
4*Tr a v ã o dianteiro• Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Travão traseiro• Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
6*Tu b o s dos travões• Verifique se apresentam fendas
ou danos.
• Verifique se o direccionamento e
a articulação estão correctos.√√√√√
• Substitua. Cada 4 anos
7*Líquido dos travões• Substitua. Cada 2 anos
8*Rodas• Verifique se apresentam desgaste
ou danos.√√√√
U1SDP1P0.book Page 5 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
9*Pneus• Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija.√√√√√
10*Rolamentos de roda• Verifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
11*Rolamentos da di-
recção• Verifique a folga dos rolamentos e
se a direcção está dura.√√√√√
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
12*Fixadores do chas-
sis• Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados.√√√√√
13Eixo de pivô da ala-
vanca do travão
dianteiro• Lubrifique com graxa de silicone.√√√√√
14Eixo de pivô da ala-
vanca do travão tra-
seiro• Lubrifique com graxa de silicone.√√√√√
15Descanso lateral,
descanso central• Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
16*Interruptor do des-
canso lateral• Verifique o funcionamento.√√√√√√
17*Forquilha dianteira• Verifique o funcionamento e se
apresenta fuga de óleo.√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1SDP1P0.book Page 6 Thursday, September 19, 2013 10:16 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
18*Amortecedores de
choques• Verifique o funcionamento e se os
amortecedores têm fuga de óleo.√√√√
19 Óleo do motor• Mude. (Consulte as páginas 3-6 e
6-14.)√Quando o indicador de mudança de óleo piscar
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.Cada 5000 km (3000 mi)√
20Elemento do filtro
de óleo do motor•Substitua.√√√
21*Sistema de refrige-
ração• Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
• Substitua o refrigerante. Cada 3 anos
22Óleo da transmis-
são final• Verifique se o veículo apresenta
fugas de óleo.√√ √
•Mude.√√√√√√
23*Correia em V•Substitua.Quando o indicador de substituição da correia em V piscar [a cada 20000 km
(12500 mi)]
24*Interruptores dos
travões dianteiro e
traseiro• Verifique o funcionamento.√√√√√√
25Peças de movimen-
to e cabos• Lubrifique.√√√√√ N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1SDP1P0.book Page 7 Thursday, September 19, 2013 10:16 AM
