YAMAHA XMAX 400 2018 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
7-36
7
La batteria smart key è installata cor-
rettamente? (Vedere pagina 3-6.)
Si sta utilizzando la smart key in un
luogo caratterizzato da forti onde ra-
dio o altre interferenze elettromagneti-
che? (Vedere pagina 3-1.)
Si sta utilizzando la smart key registra-
ta sul veicolo?
La batteria del veicolo è scarica? Se la
batteria del veicolo è scarica, il siste-
ma smart key non funzionerà. Far ca-
ricare o sostituire la batteria del
veicolo. (Vedere pagina 7-29.)
Se il sistema smart key non funziona dopo
aver eseguito i controlli sopra indicati, far
controllare il sistema smart key da un con-
cessionario Yamaha.
NOTA
Vedere Modalità di emergenza a pagina

senza la smart key.
UBL1H0H0.book Page 36 Thursday, May 11, 2017 10:32 AM

Manutenzione e regolazione periodiche
7-37
7
HAU68020
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il
carburante.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Azionare lo starter
elettrico.
Il motore non parte.
Controllare la batteria.
Asciugarla con un
panno asciutto e
correggere la distanza
tra gli elettrodi, oppure
cambiare la candela.
Controllare i collegamenti
dei cavi batteria e far
caricare la batteria da un
concessionario Yamaha,
se necessario.
2. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare
l’accensione.
3. AccensioneBagnate
Asciutte
C’è compressione.
Non c’è
compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la
compressione.Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere la candela e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Azionare lo starter
elettrico.
Controllare il livello
del carburante nel
serbatoio carburante.
4. Compressione
UBL1H0H0.book Page 37 Thursday, May 11, 2017 10:32 AM

Manutenzione e regolazione periodiche
7-38
7

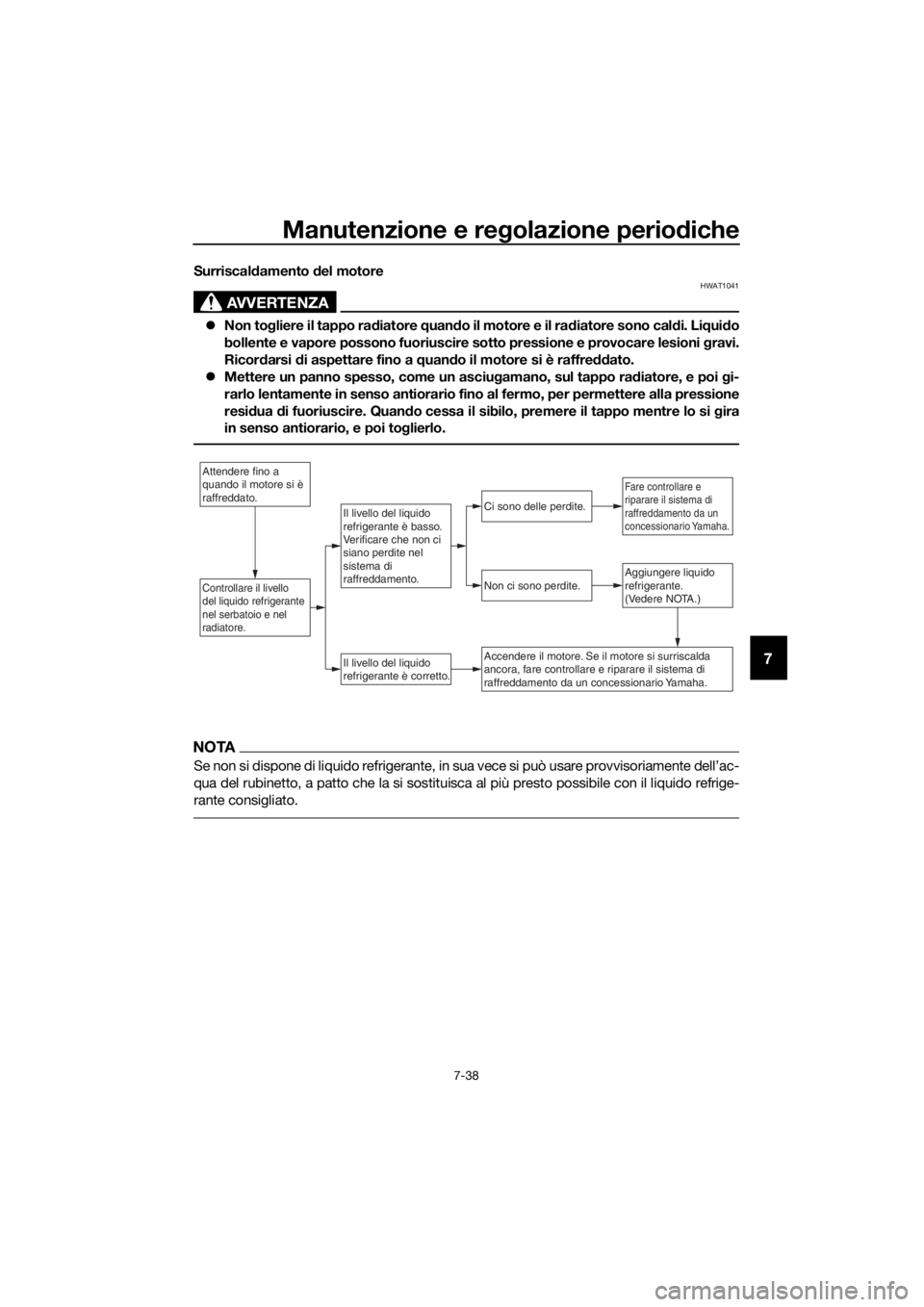

Surriscaldamento del motore
AVVERTENZA
HWAT1041
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido
bollente e vapore possono fuoriuscire sotto pressione e provocare lesioni gravi.
Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi gi-
rarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione
residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira
in senso antiorario, e poi toglierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’ac-
qua del rubinetto, a patto che la si sostituisca al più presto possibile con il liquido refrige-
rante consigliato.
Attendere fino a
quando il motore si è
raffreddato.
Controllare il livello
del liquido refrigerante
nel serbatoio e nel
radiatore.Aggiungere liquido
refrigerante.
(Vedere NOTA.)
Il livello del liquido
refrigerante è corretto.
Non ci sono perdite.
Ci sono delle perdite.Il livello del liquido
refrigerante è basso.
Verificare che non ci
siano perdite nel
sistema di
raffreddamento.
Fare controllare e
riparare il sistema di
raffreddamento da un
concessionario Yamaha.
Accendere il motore. Se il motore si surriscalda
ancora, fare controllare e riparare il sistema di
raffreddamento da un concessionario Yamaha.
UBL1H0H0.book Page 38 Thursday, May 11, 2017 10:32 AM

Manutenzione e regolazione periodiche
7-39
7
HAU76561

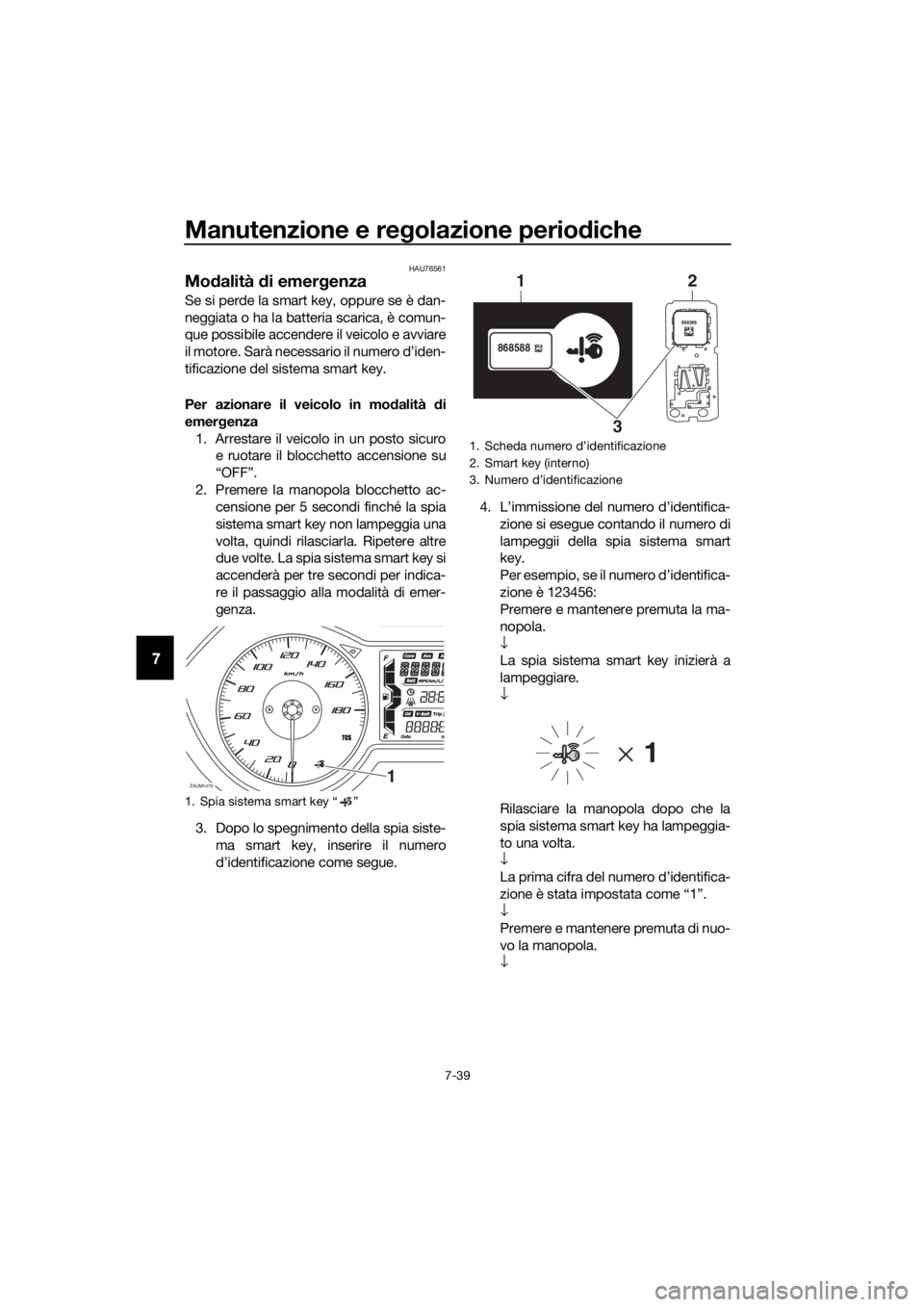

Modalità di emergenza
Se si perde la smart key, oppure se è dan-
neggiata o ha la batteria scarica, è comun-
que possibile accendere il veicolo e avviare
il motore. Sarà necessario il numero d’iden-
tificazione del sistema smart key.
Per azionare il veicolo in modalità di
emergenza
1. Arrestare il veicolo in un posto sicuro
e ruotare il blocchetto accensione su
“OFF”.
2. Premere la manopola blocchetto ac-
censione per 5 secondi finché la spia
sistema smart key non lampeggia una
volta, quindi rilasciarla. Ripetere altre
due volte. La spia sistema smart key si
accenderà per tre secondi per indica-
re il passaggio alla modalità di emer-
genza.
3. Dopo lo spegnimento della spia siste-
ma smart key, inserire il numero
d’identificazione come segue.4. L’immissione del numero d’identifica-
zione si esegue contando il numero di
lampeggii della spia sistema smart
key.
Per esempio, se il numero d’identifica-
zione è 123456:
Premere e mantenere premuta la ma-
nopola.
↓
La spia sistema smart key inizierà a
lampeggiare.
↓
Rilasciare la manopola dopo che la
spia sistema smart key ha lampeggia-
to una volta.
↓
La prima cifra del numero d’identifica-
zione è stata impostata come “1”.
↓
Premere e mantenere premuta di nuo-
vo la manopola.
↓
1. Spia sistema smart key “ ”
ZAUM14701
1.
2. Smart key (interno)
3.
868588
868588
1
32
UBL1H0H0.book Page 39 Thursday, May 11, 2017 10:32 AM

Manutenzione e regolazione periodiche
7-40
7
Rilasciare la manopola dopo che la
spia sistema smart key ha lampeggia-
to due volte.
↓
La seconda cifra è stata impostata
come “2”.
↓
Ripetere la procedura descritta in pre-
cedenza fino a che tutte le cifre del nu-
mero d’identificazione sono state
impostate. La spia sistema smart key
lampeggerà per 10 secondi se è stato
inserito il numero d’identificazione
corretto.
NOTA
Quando è applicabile una delle situazioni
seguenti, la modalità di emergenza verrà
terminata e la spia sistema smart key lam-
peggerà rapidamente per 3 secondi. In
questo caso, ripartire dal passaggio 2.
Quando la manopola non esegue al-
cuna operazione per 10 secondi du-
rante la procedura di immissione del
numero d’identificazione.
Quando si fa lampeggiare la spia si-
stema smart key per nove o più volte.
Il numero d’identificazione non è stato
inserito correttamente.
5. Mentre la spia sistema smart key è ac-
cesa, premere ancora una volta la ma-
nopola per completare l’accesso alla
modalità di emergenza. La spia smart
key si spegnerà e si riaccenderà per
circa 4 secondi.
6. Mentre la spia di segnalazione siste-
ma smart key è accesa, ruotare il
blocchetto accensione su “ON”. Ora
si può utilizzare normalmente il veico-
lo.
UBL1H0H0.book Page 40 Thursday, May 11, 2017 10:32 AM

Cura e rimessaggio dello scooter
8-1
8
HAU37834
Verniciatura opaca, prestare at-
tenzione
ATTENZIONE
HCA15193
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAUN1000
Cura
Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta dello
scooter lo rende più vulnerabile. Ruggine e
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo di scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
uno scooter. Una pulizia frequente e appro-
priata, non soltanto soddisfa le condizioni
di garanzia, bensì mantiene l’estetica dello
scooter, ne allunga la durata e ne ottimizza
le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappuccio candela
compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni e sui perni
delle ruote. Sciacquare sempre lo
sporco ed il prodotto sgrassante con
acqua.
Pulizia
ATTENZIONE
HCA10784
Evitare di usare detergenti per ruo-
te fortemente acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
UBL1H0H0.book Page 1 Thursday, May 11, 2017 10:32 AM

Cura e rimessaggio dello scooter
8-2
8
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lava
ggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o spu-
gne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se ilparabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al mare
o su strade su cui è stato sparso del sale
Poiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta
che si è utilizzato il mezzo nella pioggia, vi-
cino al mare o su strade su cui è stato spar-
so del sale procedere come segue.
NOTA
Il sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua
calda, in quanto aumenta l’azione
corrosiva del sale.
[HCA10792]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Pulizia del parabrezza
Evitare l’utilizzo di detergenti alcalini o mol-
to acidi, benzina, liquido freni o qualsiasi al-
tro solvente. Pulire il parabrezza con un
panno o una spugna inumiditi di detergente
neutro e, dopo la pulizia, sciacquarlo a fon-
UBL1H0H0.book Page 2 Thursday, May 11, 2017 10:32 AM

Cura e rimessaggio dello scooter
8-3
8
do con acqua. Per una pulizia supplemen-
tare, utilizzare il detergente per parabrezza
Yamaha Windshield Cleaner o un altro de-
tergente di qualità. Alcuni prodotti deter-
genti per la plastica possono lasciare graffi
sul parabrezza. Prima di utilizzarli, fare una
prova lucidando una zona che non com-
prometta la visibilità.
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto as-
sorbente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super-
fici verniciate.
7. Lasciare asciugare completamente lo
scooter prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA10943
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se neces-
sario, pulire i dischi freni e i le guar-
nizioni dei freni con un detergente
per dischi freni o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.Prima di utilizzare lo scooter, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
ATTENZIONE
HCAU0022
Applicare con parsimonia olio spray
e cera e accertarsi di togliere con
un panno il prodotto in eccesso.
Non applicare olio o cera sulle parti
di gomma, sulle parti di plastica o
sulla lente faro, sulla luce fanalino
posteriore e sulle lenti degli indica-
tori, bensì trattarle con prodotti di
pulizia specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
UBL1H0H0.book Page 3 Thursday, May 11, 2017 10:32 AM

Cura e rimessaggio dello scooter
8-4
8
HAU36564
Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una co-
pertura che lasci traspirare l’aria. Accertarsi
che il motore e l’impianto di scarico si siano
raffreddati prima di coprire lo scooter.
ATTENZIONE
HCA10821
Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
magazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che glielettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare lo scooter in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 7-29.
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare lo scooter.
UBL1H0H0.book Page 4 Thursday, May 11, 2017 10:32 AM

Caratteristiche tecniche
9-1
9
Dimensioni:
Lunghezza totale:
2185 mm (86.0 in)
Larghezza totale:
766 mm (30.2 in)
Altezza totale:
1415/1465 mm (55.7/57.7 in)
Altezza alla sella:
800 mm (31.5 in)
Passo:
1567 mm (61.7 in)
Distanza da terra:
90 mm (3.54 in)
Raggio minimo di sterzata:
2.5 m (8.20 ft)
Peso:
Peso in ordine di marcia:
210 kg (463 lb)
Motore:
Ciclo di combustione:
4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione:
DOHC
Numero di cilindri:
Monocilindro
Cilindrata:
395 cm³
Alesaggio × corsa:
83.0 × 73.0 mm (3.27 × 2.87 in)
Rapporto di compressione:
10.6 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:
Marca consigliata:
YAMALUBE
Gradi di viscosità SAE:
10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro olio:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Olio della trasmissione finale:
Tipo:
YAMALUBE 10W-40 oppure olio motore
SAE 10W-30 tipo SE
Quantità:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Radiatore (tutto il circuito compreso):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
13 L (3.4 US gal, 2.9 Imp.gal)
Quantità di riserva carburante:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:
B741 00
Candela/-e:
Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Frizione:
Tipo di frizione:
A secco, centrifuga, pattino
Gruppo motopropulsore:
Rapporto di riduzione primaria:
1.000
Trasmissione finale:
Ad ingranaggi
Rapporto di riduzione secondaria:
6.643 (31/14 x 42/14)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Parte ciclistica:
Tipo di telaio:
Scocca inferiore
Angolo di incidenza:
26.5 gradi
UBL1H0H0.book Page 1 Thursday, May 11, 2017 10:32 AM
