Informazioni di sicurezza
12
3
4
5
6
7
8
9
10
11
12
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio oppure nella zona della forcella pos- sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo- stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.
L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im- pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare u
na pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-16 per
le specifiche dei pneumatici e informazioni
sulla manutenzione e sul cambio dei pneu-
matici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.
Controllare che il rubinetto benzina (se
in dotazione) sia in posizione OFF e
che non vi siano perdite di carburante.
Innestare la marcia (per i modelli con
cambio manuale).
Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
BAE-9-H0.book 4 ページ 2018年8月29日 水曜日 午後3時43分
Page 12 of 102
1-5
Informazioni di sicurezza
1
2
3
4
5
6
7
8
9
10
11
12
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.
La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
BAE-9-H0.book 5 ページ 2018年8月29日 水曜日 午後3時43分
Page 13 of 102
2-1
123
4
5
6
7
8
9
10
11
12
Descrizione
HAU10411

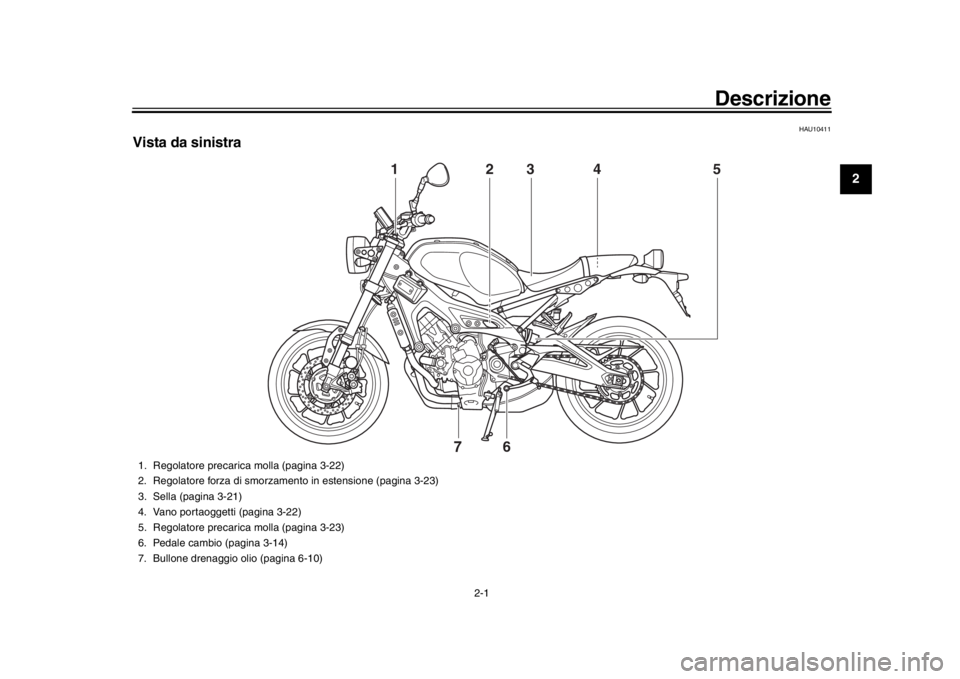

Vista da sinistra
2
1
3
4
5
6
7
1. Regolatore precarica molla (pagina 3-22)
2. Regolatore forza di smorzamento in estensione (pagina 3-23)
3. Sella (pagina 3-21)
4. Vano portaoggetti (pagina 3-22)
5. Regolatore precarica molla (pagina 3-23)
6. Pedale cambio (pagina 3-14)
7. Bullone drenaggio olio (pagina 6-10)
BAE-9-H0.book 1 ページ 2018年8月29日 水曜日 午後3時43分
Page 14 of 102
Descrizione
2-2
12
3
4
5
6
7
8
9
10
11
12
HAU10421

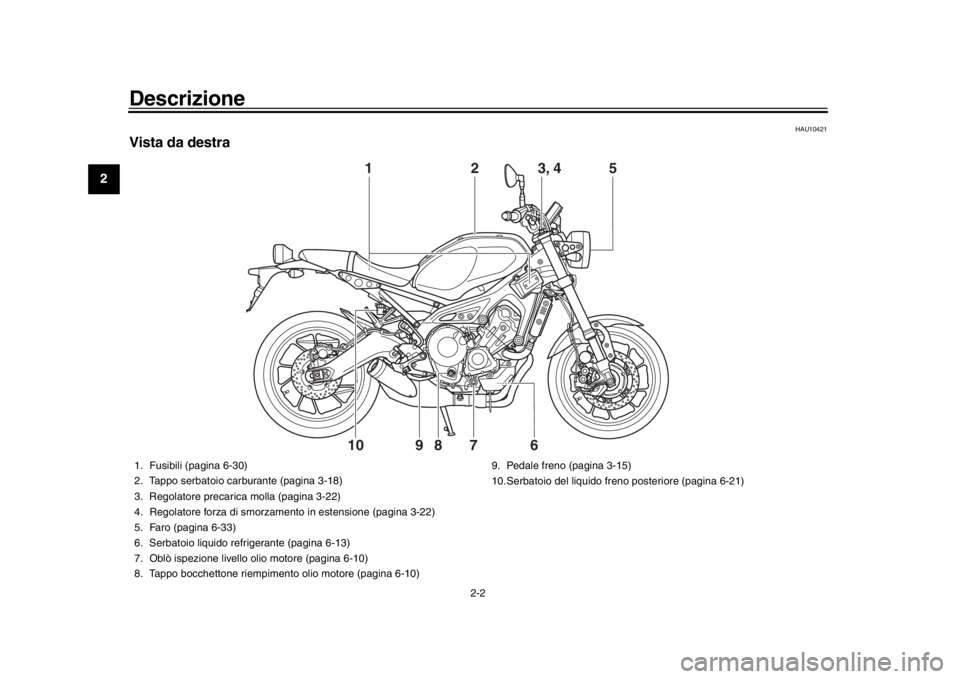

Vista da destra
2
5
8
7
9
6
10
1
3, 4
1. Fusibili (pagina 6-30)
2. Tappo serbatoio carburante (pagina 3-18)
3. Regolatore precarica molla (pagina 3-22)
4. Regolatore forza di smorzamento in estensione (pagina 3-22)
5. Faro (pagina 6-33)
6. Serbatoio liquido refrigerante (pagina 6-13)
7. Oblò ispezione livello olio motore (pagina 6-10)
8. Tappo bocchettone riempimento olio motore (pagina 6-10) 9. Pedale freno (pagina 3-15)
10.Serbatoio del liquido
freno posteriore (pagina 6-21)
BAE-9-H0.book 2 ページ 2018年8月29日 水曜日 午後3時43分
Page 15 of 102
Descrizione
2-3
123
4
5
6
7
8
9
10
11
12
HAU10431

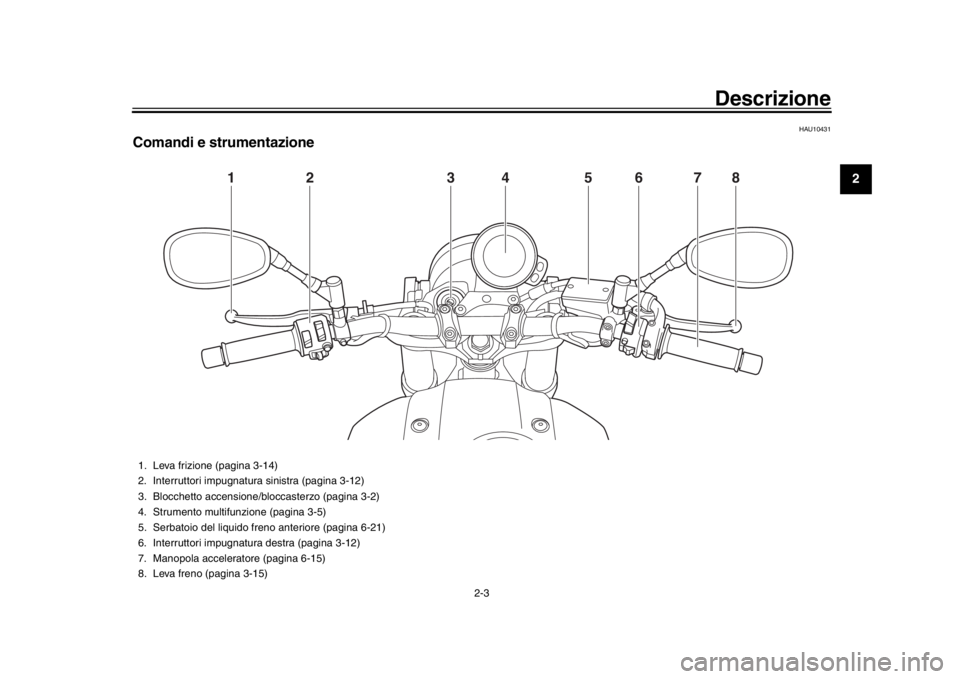

Comandi e strumentazione
1
2
5
4
3
6
7
8
1. Leva frizione (pagina 3-14)
2. Interruttori impugnatura sinistra (pagina 3-12)
3. Blocchetto accensione/b loccasterzo (pagina 3-2)
4. Strumento multifunzione (pagina 3-5)
5. Serbatoio del liquido fr eno anteriore (pagina 6-21)
6. Interruttori impugnatura destra (pagina 3-12)
7. Manopola acceleratore (pagina 6-15)
8. Leva freno (pagina 3-15)
BAE-9-H0.book 3 ページ 2018年8月29日 水曜日 午後3時43分
Page 16 of 102
3-1
1
23
4
5
6
7
8
9
10
11
12
Strumento e funzioni di controllo
HAU10979
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti:
una chiave di ricodifica
due chiavi standard
un transponder (in ciascuna chiave)
un’unità immobilizzatore (sul veicolo)
un’ECU (sul veicolo)
una spia di segnalazione sistema (pa-
gina 3-5)
Informazioni sulle chiavi
La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Conservare la chiave di ricodifica in un luogo sicuro. Se necessario, portare il
veicolo unitamente a tutte e tre le chiavi
presso un concessionario Yamaha per farle
ricodificare.
Non usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scrivere
i codici nelle chiavi standard. Per la guida,
usare sempre una chiave standard.
NOTA
Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono provo-care interferenze nei segnali.
ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave di ricodifica, è co-
munque possibile utilizzare le chiavi
standard per avviare il veicolo. Non è
però possibile registrare una nuova
chiave standard. Se si smarriscono o si
danneggiano tutte le chiavi, occorre so-
stituire l’intero sistema immobi
lizzatore.
Maneggiare pertanto le chiavi con atten- zione.
Non immergerle in acqua.
Non esporle a temperature elevate.
Non metterle vicino a magneti.
Non metterle vicino a oggetti che
trasmettono segnali elettrici.
Non maneggiarle in modo brusco.
Non molarle o modificarle.
Non smontarle.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stessoanello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
BAE-9-H0.book 1 ページ 2018年8月29日 水曜日 午後3時43分
Page 17 of 102
Strumento e funzioni di controllo
3-2
1
234
5
6
7
8
9
10
11
12
HAU10474
Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU85040
ON (acceso)
Tutti i circuiti elettrici vengono alimentati e le
luci del veicolo vengono accese. È possibile avviare il motore. La chiave di accensione
non può essere sfilata.
NOTA
Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
Il faro si accende automaticamenteall’avvio del motore.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
BAE-9-H0.book 2 ページ 2018年8月29日 水曜日 午後3時43分
Page 18 of 102
Strumento e funzioni di controllo
3-3
1
23
4
5
6
7
8
9
10
11
12
Per sbloccare lo sterzoDalla posizione “LOCK”, premere la chiave
e girarla su “OFF”.
HAU59680
(Parcheggio)
È possibile accendere le luci d’emergenza e
le luci indicatori di direzione, ma tutti gli altri
impianti elettrici sono in attivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA20760
Si si utilizzano le luci di emergenza o le
luci indicatori di direzione per lunghi pe-riodi di tempo, la batteria può scaricarsi.
HAU4939G
Spie di segnalazione e di
avvertimento
HAU11032
Spie indicatore di direzione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11259
Spia livello olio “ ”
Questa spia si accende se il livello dell’olio
motore è basso. Per prevenire danni al mo-
tore, reintegrare l’olio motore al più presto
possibile.
Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione. Se si individua un problema nel circu-
ito di rilevamento livello dell’olio, la spia
livello olio lampeggia ripetutamente. In tal
caso, far controllare il veicolo da un conces-
sionario Yamaha.NOTAQuando il veicolo è acceso, questa spia si
accenderà per qualche secondo e poi si
spegnerà. Se la spia non si accende o se la
spia resta accesa dopo aver verificato che il
livello dell’olio è corretto (vedere pagina
1. Premere.
2. Svoltare.12
1. Spia di segnalazione sistema di controllo della trazione “ ”
2. Spia ABS “ ”
3. Spia guasto motore “ ”
4. Spia temperatura liquido refrigerante “ ”
5. Spia livello olio “ ”
6. Spia indicatore di direzione sinistro “ ”
7. Spia marcia in folle “ ”
8. Spia luce abbagliante “ ”
9. Spia indicatore di direzione destro “ ”
10.Spia immobilizer “ ”
2
13
4
5
6
7
8
9
10
ABS
BAE-9-H0.book 3 ページ 2018年8月29日 水曜日 午後3時43分
Page 19 of 102
Strumento e funzioni di controllo
3-4
1
234
5
6
7
8
9
10
11
12
6-10), fare controllare il veicolo da un con-cessionario Yamaha.
HAU11449
Spia temperatura liquido refrigerante
“”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare. (Vedere pagina 6-39.)
Per i veicoli dotati di ventole radiatore, la
ventola radiatore (o le ventole radiatore) si
accende o si spegne automaticamente in
funzione della temperatura del liquido refri-
gerante.NOTAQuando il veicolo è acceso, la spia si accen-
derà per qualche secondo e poi si spegne-
rà. Se la spia non si accende o se la spia
rimane accesa, fare controllare il veicolo daun concessionario Yamaha. ATTENZIONE
HCA10022
Non continuare ad azionare il motore incaso di surriscaldamento.
HAU73172
Spia guasto motore “ ”
Questa spia si accende se viene rilevata un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
NOTAQuando il veicolo è acceso, la spia si accen-
derà per qualche secondo e poi si spegne-
rà. Se la spia non si accende o se la spia
rimane accesa, fare controllare il veicolo daun concessionario Yamaha.
HAU69892
Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne dopo
aver iniziato a mettersi in marcia. Se la spia
si accende mentre si è in marcia, è possibile
che il sistema frenante anti-bloccaggio non
funzioni correttamente. (Vedere
pagina 3-16.)NOTASe la spia non si accende affatto o se la spia
non si spegne dopo aver raggiunto la velo-
cità di 10 km/h (6 mi/h), fare controllare ilveicolo da un concessionario Yamaha.
AVVERTENZA
HWA16041
Se la spia ABS non si spegne al rag-
giungimento di una velocità di almeno10 km/h (6 mi/h) o se la spia si accende
o lampeggia durante la guida, l’impian-
to frenante passa alla modalità di frena-
tura convenzionale. Se
si verifica una di
queste due condizioni o se la spia non
si accende del tutto , prestare ulteriore
attenzione per evitare il bloccaggio del-
le ruote durante le frenate di emergen-
za. Far controllare al più presto
l’impianto frenante e i circuiti elettrici
da un concessionario Yamaha.
HAU78591
Spia sistema di controllo della trazione
“TCS”
Questa spia di segnalazione lampeggia
quando il controllo della trazione si è inseri-
to.
Se il sistema di controllo della trazione vie-
ne spento, questa spia di segnalazione si
accende. (Vedere pagina 3-17.)NOTAQuando il veicolo è acceso, la spia dovreb-
be accendersi per qualche secondo e poi
spegnersi. Se la spia non si accende o se la
spia rimane accesa, fare controllare il veico-lo da un concessionario Yamaha.
ABS
BAE-9-H0.book 4 ページ 2018年8月29日 水曜日 午後3時43分
Page 20 of 102
Strumento e funzioni di controllo
3-5
1
23
4
5
6
7
8
9
10
11
12
HAUM3621
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di
segnalazione cesserà di lampeggiare, ma il
sistema immobilizzator e continuerà a resta-
re attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se la
spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.NOTASe la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe esse-
re provocato da un’interferenza del
trasponder. In questo caso, tentare quantosegue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al bloc-
chetto accensione. Le altre chiavi del
sistema immobilizzatore possono pro-
vocare interferenze nei segnali e impe-
dire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia-
re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
HAU73257
Strumento multifunzione1. Display della marcia innestata
2. Display della modalità di guida
3. Contagiri
4. Display TCS
5. Indicatore Eco “ECO”
6. Tachimetro
7. Display multifunzione
8. Indicatore livello carburante1
32
4 5
6
8
7
BAE-9-H0.book 5 ページ 2018年8月29日 水曜日 午後3時43分
