YAMAHA XT600E 2002 Instructieboekje (in Dutch)

8-3
SPECIFICATIES
8
Luchtdruk (koube band)
Tot 90 kg*
Voor 150 kPa (1,50 kg/cm
2, 1,50 bar)
Achter 150 kPa (1,50 kg/cm2, 1,50 bar)
90 kg – Maximale*
Voor 150 kPa (1,50 kg/cm2, 1,50 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
Terreinrijden
Voor 125 kPa (1,25 kg/cm2, 1,25 bar)
Achter 125 kPa (1,25 kg/cm2, 1,25 bar)
Rijden met hoge schelheid
Voor 150 kPa (1,50 kg/cm2, 1,50 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
* Totaal gewicht van motorrijder, passagier,
bagage en accessoires.
Wielen
Voor
Type Spaak
Bandenmaat 21 ×1,85
Achter
Type Spaak
Bandenmaat 17 ×MT2,50 of
17 MC ×MT2,50Remmen
Voor
Type Enkelvoudige schijfrem
Bediening Bediening met de
rechterhand
Vloeistof DOT 4
Achter
Type Enkelvoudige schijfrem
Bediening Bediening met de
rechtevoet
Vloeistof DOT 4
Wielophanging
Voor
Type Teleskoopvork
Achter
Type Zwaaiarm (monocross-
ophanging)
Schokdempers
Voor Lucht-spiraalveer/olie demper
Achter Lucht-spiraalveer/gas-olie demper
Veerweg
Voor 225 mm
Achter 200 mm
4PT-D7 7/12/01 2:14 PM Page 90 (1,1)

8-4
SPECIFICATIES
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard vermogen 14 V, 13,5A @ 5.000 tpm
Accu
Type YTX9-BS
Gloeilampen,
capaciteit 12 V, 8 Ah
Type koplampHalogeen lamp
Gloeilampen wattage ×aantal
Koplamp 12 V, 60/55W ×1
Achterlicht/remlicht 12 V, 5/21W ×1
Parkeerlicht 12 V, 4W ×1
12 V, 3,4W ×1 (enig GB)
Voorremrichtingaanwijzerlamp 12 V, 12W ×2
Achterremrichtingaanwijzerlamp 12 V, 12W ×2
Meter-verlichting 12 V, 3,4W ×2
Controlelampje vrijstand 12 V, 3,4W ×1
Controlelampje grootlecht 12 V, 3,4W ×1
Richtingsaanwilzer-
controlelampje 12 V 3,4W ×1
Zekering20A
4PT-D7 7/12/01 2:14 PM Page 91 (1,1)

4PT-D7 7/12/01 2:14 PM Page 92 (1,1)

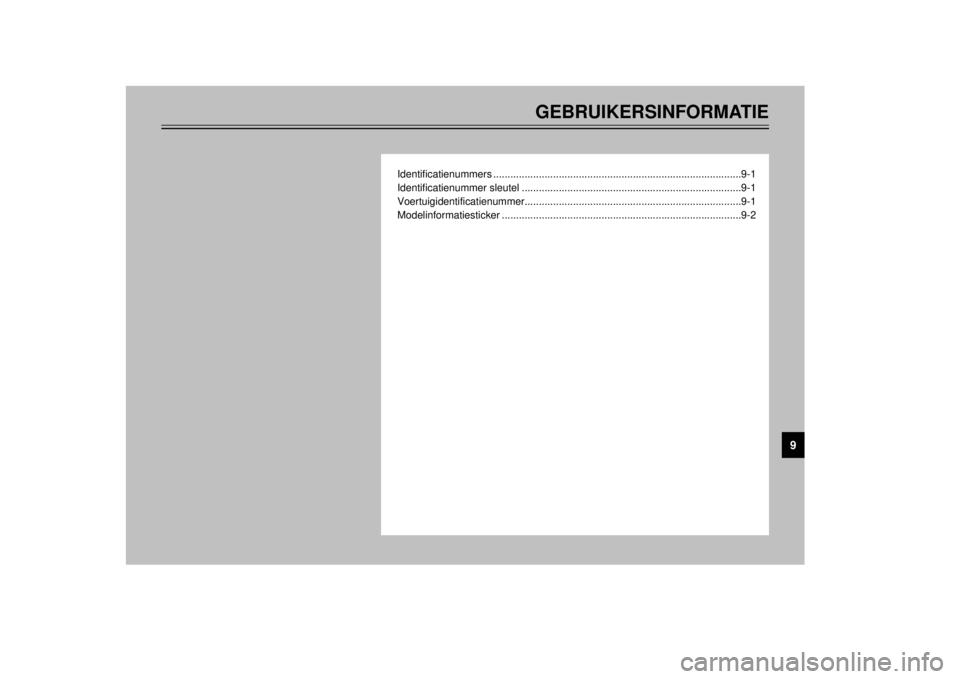

GEBRUIKERSINFORMATIE
Identificatienummers .......................................................................................9-1
Identificatienummer sleutel .............................................................................9-1
Voertuigidentificatienummer............................................................................9-1
Modelinformatiesticker ....................................................................................9-2
9
4PT-D7 7/12/01 2:14 PM Page 93 (1,1)

9-1
DAU01039
GEBRUIKERSINFORMATIE
9
DAU02944
IdentificatienummersIdentificatienummersNoteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de model-
stickerinformatie in onderstaande ruimtes.
Deze nummers heeft u nodig om reserve-
onderdelen bij een Yamaha dealer te
bestellen of wanneer uw machine is
gestolen.
1. IDENTIFICATIENUMMER
SLEUTEL:
2. VOERTUIGIDENTIFICATIE
NUMMER:
3. MODELINFORMATIESTICKER:
DAU01043
VoertuigidentificatienummerVoertuigidentificatienummerHet voertuigidentificatienummer is inge-
slagen op de balhoofdbuis.
Noteer dit nummer in het daartoe bestem-
de vakje.OPMERKING:Het voertuigidentificatienummer is
bedoeld voor identificatie van uw motor-
fiets en kan worden gebruikt om uw motor
in uw land aan te melden voor kenteken-
registratie.
1
1. Voertuigidentificatienummer
DAU01041
Identificatienummer sleutelIdentificatienummer sleutelNoteer dit nummer in het daartoe bestem-
de vakje en gebruik dit als referentie bij
het bestellen van een nieuwe sleutel.
1
1. Identificatienummer sleutel
1
6
4PT-D7 7/12/01 2:15 PM Page 94 (1,1)

9-2
GEBRUIKERSINFORMATIE
9
DAU01050
ModelinformatiestickerModelinformatiestickerDe modelinformatiesticker is onder het
zadel bevestigd aan het frame. (Zie pagi-
na 3-9 voor instructies over verwijderen
en aanbrengen van het zadel.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij
een Yamaha dealer.
1
1. Modelinformatiesticker
4PT-D7 7/12/01 2:15 PM Page 95 (1,1)

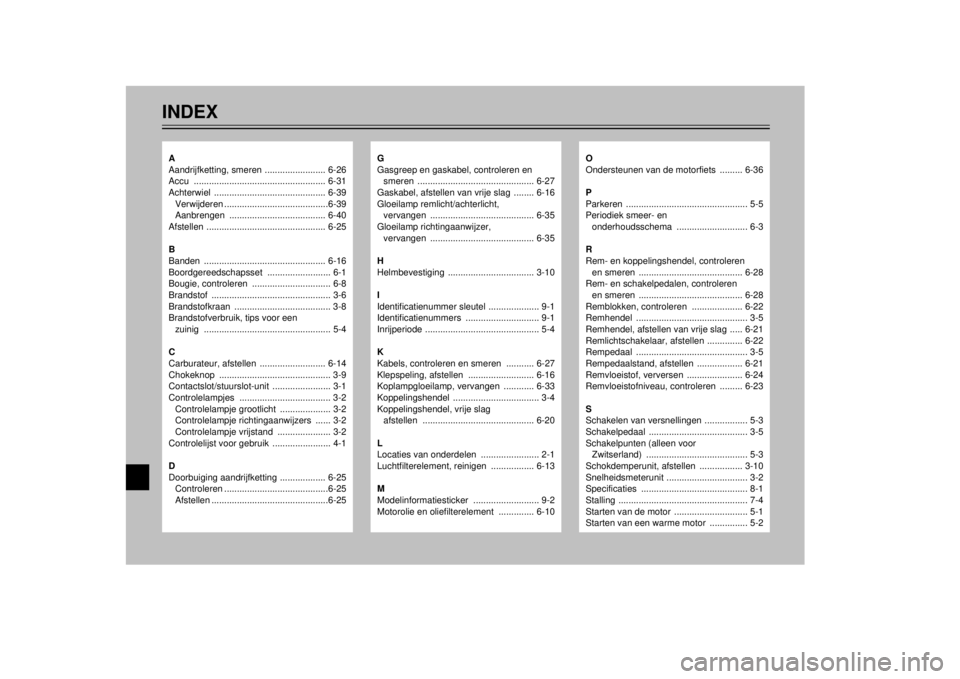

INDEX
G
Gasgreep en gaskabel, controleren en
smeren .............................................. 6-27
Gaskabel, afstellen van vrije slag ........ 6-16
Gloeilamp remlicht/achterlicht,
vervangen ......................................... 6-35
Gloeilamp richtingaanwijzer,
vervangen ......................................... 6-35
H
Helmbevestiging .................................. 3-10
I
Identificatienummer sleutel .................... 9-1
Identificatienummers ............................. 9-1
Inrijperiode ............................................. 5-4
K
Kabels, controleren en smeren ........... 6-27
Klepspeling, afstellen .......................... 6-16
Koplampgloeilamp, vervangen ............ 6-33
Koppelingshendel .................................. 3-4
Koppelingshendel, vrije slag
afstellen ............................................ 6-20
L
Locaties van onderdelen ....................... 2-1
Luchtfilterelement, reinigen ................. 6-13
M
Modelinformatiesticker .......................... 9-2
Motorolie en oliefilterelement .............. 6-10
O
Ondersteunen van de motorfiets ......... 6-36
P
Parkeren ................................................ 5-5
Periodiek smeer- en
onderhoudsschema ............................ 6-3
R
Rem- en koppelingshendel, controleren
en smeren ......................................... 6-28
Rem- en schakelpedalen, controleren
en smeren ......................................... 6-28
Remblokken, controleren .................... 6-22
Remhendel ............................................ 3-5
Remhendel, afstellen van vrije slag ..... 6-21
Remlichtschakelaar, afstellen .............. 6-22
Rempedaal ............................................ 3-5
Rempedaalstand, afstellen .................. 6-21
Remvloeistof, verversen ...................... 6-24
Remvloeistofniveau, controleren ......... 6-23
S
Schakelen van versnellingen ................. 5-3
Schakelpedaal ....................................... 3-5
Schakelpunten (alleen voor
Zwitserland) ........................................ 5-3
Schokdemperunit, afstellen ................. 3-10
Snelheidsmeterunit ................................ 3-2
Specificaties .......................................... 8-1
Stalling ................................................... 7-4
Starten van de motor ............................. 5-1
Starten van een warme motor ............... 5-2
A
Aandrijfketting, smeren ........................ 6-26
Accu .................................................... 6-31
Achterwiel ............................................ 6-39
Verwijderen .........................................6-39
Aanbrengen ...................................... 6-40
Afstellen ............................................... 6-25
B
Banden ................................................ 6-16
Boordgereedschapsset ......................... 6-1
Bougie, controleren ............................... 6-8
Brandstof ............................................... 3-6
Brandstofkraan ...................................... 3-8
Brandstofverbruik, tips voor een
zuinig .................................................. 5-4
C
Carburateur, afstellen .......................... 6-14
Chokeknop ............................................ 3-9
Contactslot/stuurslot-unit ....................... 3-1
Controlelampjes .................................... 3-2
Controlelampje grootlicht .................... 3-2
Controlelampje richtingaanwijzers ...... 3-2
Controlelampje vrijstand ..................... 3-2
Controlelijst voor gebruik ....................... 4-1
D
Doorbuiging aandrijfketting .................. 6-25
Controleren .........................................6-25
Afstellen ..............................................6-25
4PT-D7 7/12/01 2:15 PM Page 96 (1,1)

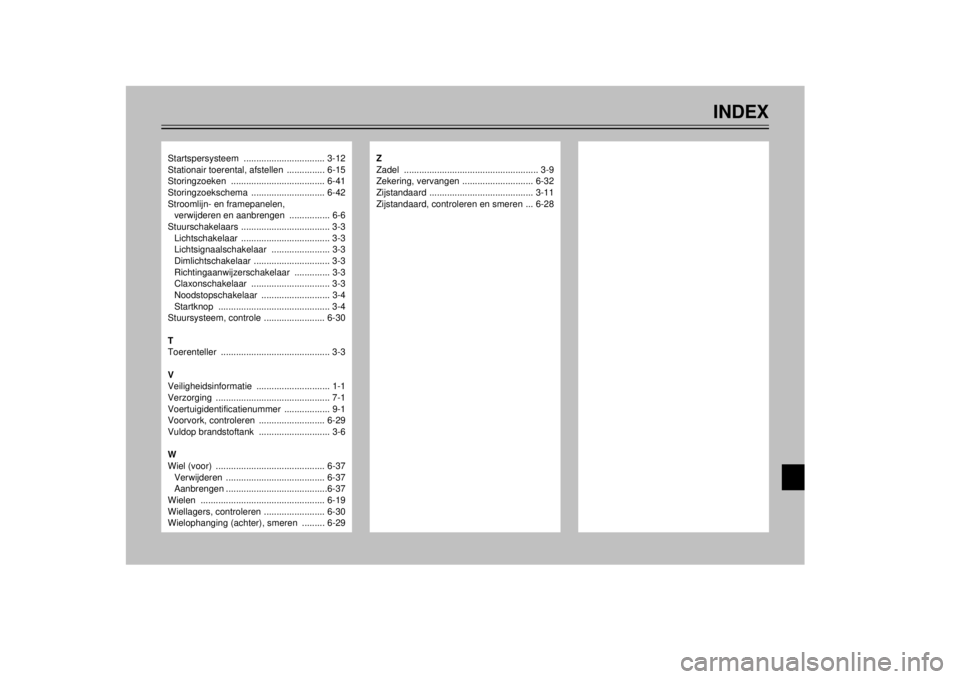

Startspersysteem ................................ 3-12
Stationair toerental, afstellen ............... 6-15
Storingzoeken ..................................... 6-41
Storingzoekschema ............................. 6-42
Stroomlijn- en framepanelen,
verwijderen en aanbrengen ................ 6-6
Stuurschakelaars ................................... 3-3
Lichtschakelaar ................................... 3-3
Lichtsignaalschakelaar ....................... 3-3
Dimlichtschakelaar .............................. 3-3
Richtingaanwijzerschakelaar .............. 3-3
Claxonschakelaar ............................... 3-3
Noodstopschakelaar ........................... 3-4
Startknop ............................................ 3-4
Stuursysteem, controle ........................ 6-30
T
Toerenteller ........................................... 3-3
V
Veiligheidsinformatie ............................. 1-1
Verzorging ............................................. 7-1
Voertuigidentificatienummer .................. 9-1
Voorvork, controleren .......................... 6-29
Vuldop brandstoftank ............................ 3-6
W
Wiel (voor) ........................................... 6-37
Verwijderen ....................................... 6-37
Aanbrengen ........................................6-37
Wielen ................................................. 6-19
Wiellagers, controleren ........................ 6-30
Wielophanging (achter), smeren ......... 6-29
Z
Zadel ..................................................... 3-9
Zekering, vervangen ............................ 6-32
Zijstandaard ......................................... 3-11
Zijstandaard, controleren en smeren ... 6-28
INDEX
4PT-D7 7/12/01 2:15 PM Page 97 (1,1)

4PT-D7 7/12/01 2:15 PM Page 98 (1,1)

GEDRUKT OP KRINGLOOPPAPIERPRINTED IN JAPAN
2001·7–0.1×1(D)
!
YAMAHA MOTOR CO., LTD.
