FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11361
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.0 L (0.79 US gal) (0.66
Imp.gal). Vul in dat geval zo snel mogelijk
brandstof bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Dit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.
Als het waarschuwingslampje brandstofni-
veau defect is, wordt de volgende cyclus
herhaald totdat de storing is opgeheven:Het waarschuwingslampje brandstofniveau
knippert acht keer en dooft dan gedurende
3.0 seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te con-
troleren.
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-5 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU38620
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-5 voor uitleg over de
werking van het zelfdiagnosesysteem.)
U5C4D1D0.book Page 4 Monday, November 13, 2006 2:45 PM

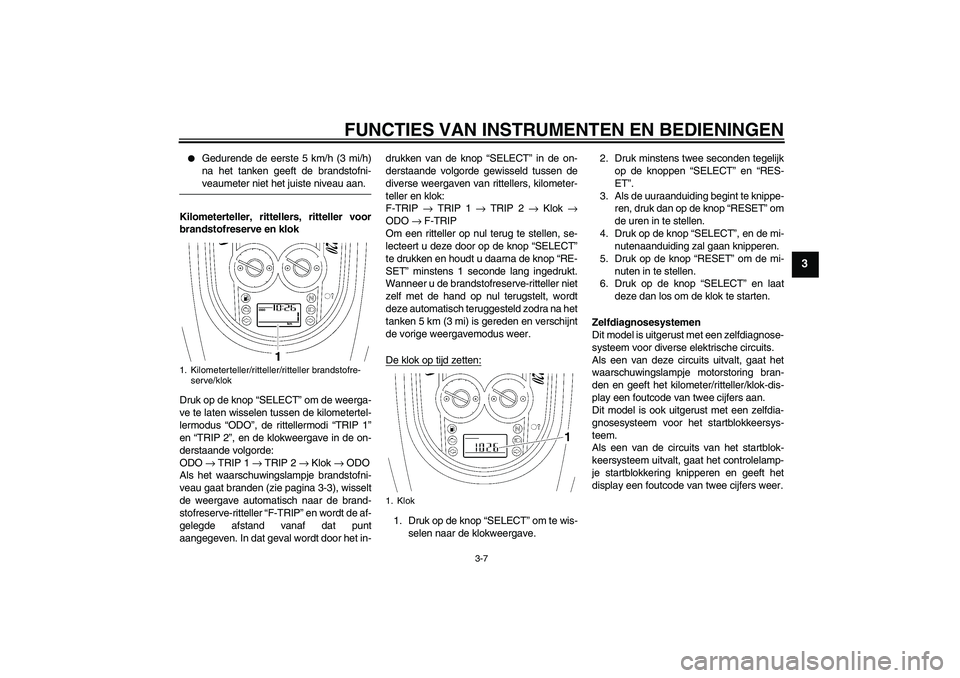

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3


Gedurende de eerste 5 km/h (3 mi/h)
na het tanken geeft de brandstofni-veaumeter niet het juiste niveau aan.
Kilometerteller, rittellers, ritteller voor
brandstofreserve en klok
Druk op de knop “SELECT” om de weerga-
ve te laten wisselen tussen de kilometertel-
lermodus “ODO”, de rittellermodi “TRIP 1”
en “TRIP 2”, en de klokweergave in de on-
derstaande volgorde:
ODO → TRIP 1 → TRIP 2 → Klok → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “F-TRIP” en wordt de af-
gelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door het in-drukken van de knop “SELECT” in de on-
derstaande volgorde gewisseld tussen de
diverse weergaven van rittellers, kilometer-
teller en klok:
F-TRIP → TRIP 1 → TRIP 2 → Klok →
ODO → F-TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de knop “SELECT”
te drukken en houdt u daarna de knop “RE-
SET” minstens 1 seconde lang ingedrukt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
De klok op tijd zetten:
1. Druk op de knop “SELECT” om te wis-
selen naar de klokweergave.2. Druk minstens twee seconden tegelijk
op de knoppen “SELECT” en “RES-
ET”.
3. Als de uuraanduiding begint te knippe-
ren, druk dan op de knop “RESET” om
de uren in te stellen.
4. Druk op de knop “SELECT”, en de mi-
nutenaanduiding zal gaan knipperen.
5. Druk op de knop “RESET” om de mi-
nuten in te stellen.
6. Druk op de knop “SELECT” en laat
deze dan los om de klok te starten.
Zelfdiagnosesystemen
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, gaat het
waarschuwingslampje motorstoring bran-
den en geeft het kilometer/ritteller/klok-dis-
play een foutcode van twee cijfers aan.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en geeft het
display een foutcode van twee cijfers weer.
1. Kilometerteller/ritteller/ritteller brandstofre-
serve/klok
1. Klok
U5C4D1D0.book Page 7 Monday, November 13, 2006 2:45 PM

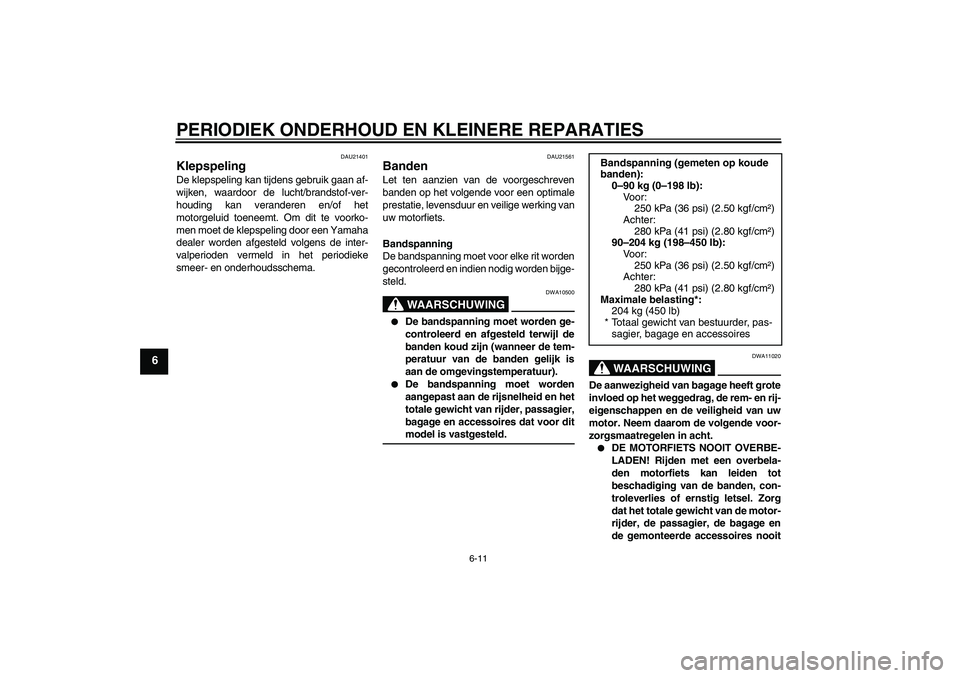

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21561
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.

DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
280 kPa (41 psi) (2.80 kgf/cm²)
90–204 kg (198–450 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
280 kPa (41 psi) (2.80 kgf/cm²)
Maximale belasting*:
204 kg (450 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
U5C4D1D0.book Page 11 Monday, November 13, 2006 2:45 PM

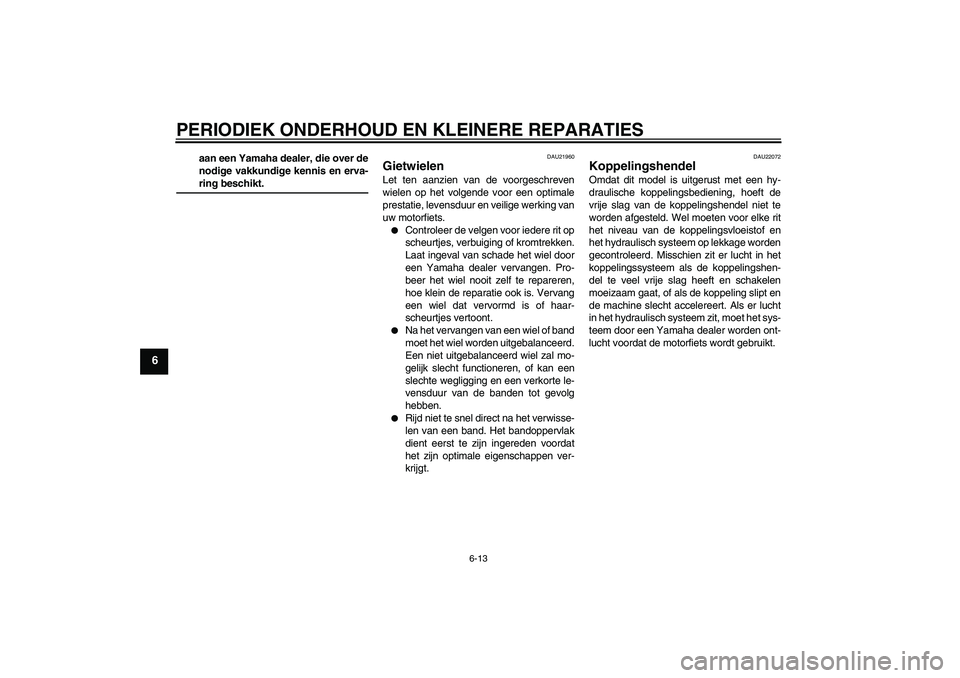

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22072
Koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moeten voor elke rit
het niveau van de koppelingsvloeistof en
het hydraulisch systeem op lekkage worden
gecontroleerd. Misschien zit er lucht in het
koppelingssysteem als de koppelingshen-
del te veel vrije slag heeft en schakelen
moeizaam gaat, of als de koppeling slipt en
de machine slecht accelereert. Als er lucht
in het hydraulisch systeem zit, moet het sys-
teem door een Yamaha dealer worden ont-
lucht voordat de motorfiets wordt gebruikt.
U5C4D1D0.book Page 13 Monday, November 13, 2006 2:45 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU33650
Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichte
1. Negatieve accupool
2. Positieve accupool
3. AccuU5C4D1D0.book Page 21 Monday, November 13, 2006 2:45 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2580 mm (101.6 in)
Totale breedte:
1100 mm (43.3 in)
Totale hoogte:
1125 mm (44.3 in)
Zadelhoogte:
735 mm (28.9 in)
Wielbasis:
1715 mm (67.5 in)
Grondspeling:
155 mm (6.10 in)
Kleinste draaicirkel:
3480 mm (137.0 in)Gewicht:Incl. olie en brandstof:
346.0 kg (763 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, OHV
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1854.0 cm³
Boring × slag:
100.0 × 118.0 mm (3.94 × 4.65 in)
Compressieverhouding:
9.48 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Met vervanging van oliefilterpatroon:
4.90 L (5.18 US qt) (4.31 Imp.qt)Olie in huis primaire overbrenging:Type:
SAE80 API GL-4 Hypoïd-olie
Hoeveelheid:
0.55 L (0.58 US qt) (0.48 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal) (0.66 Imp.gal)Brandstofinjectie:Fabrikant:
NIPPON INJECTOR
Model/hoeveelheid:
INP-101/2Bougie(s):Fabrikant/model:
NGK/DPR8EA-9Fabrikant/model:
DENSO/X24EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
72/51 (1.412)
Secundair reductiesysteem:
Riemaandrijving
Secundaire reductieverhouding:
37/30 × 70/31 (2.785)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
38/16 (2.375)
2e:
33/21 (1.571)
3e:
29/25 (1.160)
4e:
26/28 (0.929)
5e:
24/30 (0.800)Chassis:Type frame:
Dubbel wiegframe
U5C4D1D0.book Page 1 Monday, November 13, 2006 2:45 PM
