YAMAHA XVS1100 2000 Instructieboekje (in Dutch)

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-6
3
DAU00157
VersnellingspedaalDeze motorfiets is uitgerust met een 5-ver-
snellingsbak met konstante aangrijping.
Het versnellingspedaal bevindt zich links
van het motorblok. Schakel nooit op of te-
rug, zonder de koppeling te gebruiken.
DAU00158
VoorremhendelDe voorremhendel is bevestigd aan het
rechterhandvat van het stuur. Trek de hen-
del in om te remmen.
DAU00162
AchterrempedaalHet achterrempedaal bevindt zich rechts
van het motorblok. Trap het pedaal in om te
remmen.
1. Versnellingspedaal
1. Achterrempedaal
D_5el_Functions.fm Page 6 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-7
3
DAU02917
BenzinetankdopOpenen
Schuif het afdekplaatje open, steek de sleu-
tel in het sleutelgat en draai deze 1/4 slag
rechtsom. De dop is nu van het slot gehaald
en kan verwijderd worden.
Sluiten
Plaats de benzinetankdop met de pijl naar
voren wijzend en druk de dop vast. Draai de
sleutel terug naar links en verwijder deze.
Schuif het afsluitplaatje weer over het slot.
OPMERKING:@ De benzinetankdop kan niet op de tank ge-
draaid worden als de sleutel niet in het sleu-
telgat steekt. Als de benzinetankdop niet
goed is gesloten, kan de sleutel er niet uit
verwijderd worden. @
DW000023
WAARSCHUWING
@ Kontroleer altijd of de benzinetankdop
goed op de bezinetank zit, alvorens weg
te rijden. @
DAU01183
BenzineKontroleer of er zich voldoende benzine in
de benzinetank bevindt. Vul de brandstof-
tank tot onderaan de vulhals, zoals in de af-
beelding aangegeven.
DW000130
WAARSCHUWING
@ Zorg dat de benzinetank niet al te vol is.
Let tevens op dat er geen benzine op
een heet motorblok wordt gemorst. Vul
de tank nooit verder dan tot onderaan de
vulhals, anders bestaat de kans dat de
benzinetank overloopt, als de benzine
door verwarming uitzet. @1. Vulslang
2. Brandstofpeil
D_5el_Functions.fm Page 7 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-8
3
DAU00185
LET OP:@ Als er benzine wordt gemorst, veeg deze
dan onmiddellijk weg met een droge,
zachte doek. Benzine kan geverfde op-
pervlakken en plastic afwerking aantas-
ten. @
DAU00191
OPMERKING:@ Als de motor klopt of pingelt, probeer dan
een verschillend merk benzine of benzine
met een hoger oktaangehalte. @
DAU02969
BenzinekraanDe benzinekraan voert benzine toe aan de
carburateurs en tegelijkertijd wordt de ben-
zine gefilterd.
De benzinekraan heeft drie standen, die u
kunt kiezen zoals in de afbeeldingen wordt
getoond.
OFF
Met de benzinekraan in deze stand stroomt
er geen benzine naar de motor. Zet de ben-
zinekraan altijd in deze stand als de motor
niet draait.ON
Met de benzinekraan in deze stand stroomt
er benzine naar de carburateurs. Zet de
benzinekraan in deze stand voor het star-
ten van de motor en het rijden met de mo-
torfiets. Aanbevolen brandstof:
Normale, loodvrije benzine met een
oktaangehalte van 91 ron of hoger
(oktaangehalte zoals door onderzoek
bepaald).
Inhoud benzinetank:
Totaal:
17 L
Reserve:
4,5 L1. Punt wijst naar “OFF”Uit-stand
1. Punt wijst naar “ON”Aan-stand
D_5el_Functions.fm Page 8 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-9
3
RES
Dit is de reservestand. Als de tank tijdens
het rijden leeg raakt, zet u de benzinekraan
in deze stand. Vul de tank dan bij de eerste
gelegenheid bij. Zet na het bijtanken vooral
de benzinekraan weer terug in de normale
“ON” stand!
DAU02973
Chokeknop (starter) “ ”Voor het starten van een koude motor is
een rijker lucht-brandstofmengsel vereist.
De choke zorgt voor dit verrijkt mengsel.
In de
a richting schuiven om de choke in te
schakelen.
In de
b richting schuiven om de choke uit
te schakelen.
DCA00038
LET OP:@ Gebruik de chokenop (starter) niet lan-
ger dan 3 minuten achtereen, anders
kan de uitlaatpijp verkleuren door te gro-
te hitte. Bovendien kan er bij langdurig
gebruik van de chokenop (starter) na-
verbranding optreden. Als er sprake is
van naverbranding, zet u de chokenop
(starter) uit. @
1. Punt wijst naar “RES”Rese-stand
1. Chokeknop (starter) “ ”
D_5el_Functions.fm Page 9 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-10
3
DAU01710
ZadelsPassagierszadel
VerwijderenVerwijder de moer en trek het zadel om-
hoog.Aanbrengen
Steek de uitstekende nok aan de voorkant
van het zadel in de zadelhouder en breng
de moer aan.Bestuurderszadel
Verwijderen
Verwijder het passagierszadel. Verwijder
vervolgens de bouten en de klembeugel en
trek het zadel omhoog.
1. Moer
1. Uitsteeksel
2. Zedelhouder
1. Bout (´ 2)
2. Klembeugel
D_5el_Functions.fm Page 10 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-11
3
Aanbrengen1. Steek de uitstekende nokken aan de
voorkant van het bestuurderszadel in
de zadelhouders en breng het zadel in
de oorspronkelijke stand.
2. Breng de klembeugel en de klembeu-
gelbouten aan.
3. Installeer vervolgens het passagiers-
zadel.OPMERKING:@ Controleer altijd nog even of beide zadels
stevig vast zitten. @
DAU00260
HelmhouderOm de helmhouder te openen, steekt u de
sleutel in het slot en draait u deze in de aan-
gegeven richting. Om de helmhouder te
sluiten, drukt u deze weer terug naar de
normale stand.
DW000030
WAARSCHUWING
@ Ga nooit rijden terwijl er zich een helm in
de helmhouder bevindt. De helm zou er-
gens tegenaan kunnen stoten, waardoor
u uw evenwicht zou kunnen verliezen
met als gevolg een ongeluk. @
DAU01869
BagageruimteDe bagageruimte bevindt zich aan de lin-
kerkant van de motorfiets.
1. Uitsteeksel (´ 2)
2. Zadelhouder (´ 2)
1. Helmhouder
1. Deksel van de bagageruimte
2. Slot
D_5el_Functions.fm Page 11 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-12
3
Openen
Schuif het slotdekseltje open, steek de
sleutel in het slot en draai deze rechtsom. Vervolgens trekt u het bagageruimtedeksel
buitenwaarts zoals aangegeven.Sluiten
Breng het bagageruimtedeksel weer in de
oorspronkelijke stand zoals afgebeeld.
Draai vervolgens de sleutel linksom en ver-
wijder deze. Schuif het slotdekseltje dicht.
1. Bagageruimte
1. Bagageruimte
D_5el_Functions.fm Page 12 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-13
3
DAU01713
Instellen van de
achterschokbrekerDe achterschokbreker bevindt zich onder
het bestuurderszadel. Deze schokbreker is
voorzien van een instelmechanisme voor
de veer-voorbelasting. Stel de veer-voorbe-
lasting als volgt in.
1. Verwijder het bestuurderszadel. (Zie
blz. 3-10 voor het verwijderen en weer
aanbrengen.)
2. Verwijder elke snelklem door het mid-
den ervan in te drukken met een
schroevendraaier en dan de snelklem
los te trekken.3. Trek het paneel van de ontsteking-
seenheid buitenwaarts naar rechts.
1. Snelklem (´ 3)
1. Paneel van de ontstekingseenheid
D_5el_Functions.fm Page 13 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-14
3

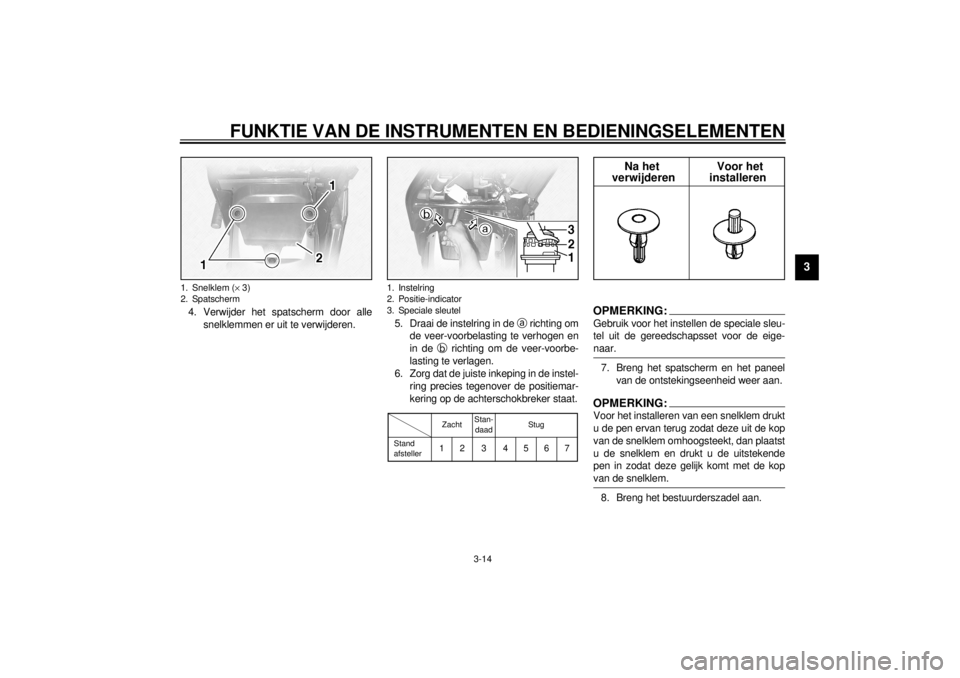

4. Verwijder het spatscherm door alle
snelklemmen er uit te verwijderen.5. Draai de instelring in de
a richting om
de veer-voorbelasting te verhogen en
in de
b richting om de veer-voorbe-
lasting te verlagen.
6. Zorg dat de juiste inkeping in de instel-
ring precies tegenover de positiemar-
kering op de achterschokbreker staat.
CI-15D
OPMERKING:@ Gebruik voor het instellen de speciale sleu-
tel uit de gereedschapsset voor de eige-
naar. @7. Breng het spatscherm en het paneel
van de ontstekingseenheid weer aan.OPMERKING:@ Voor het installeren van een snelklem drukt
u de pen ervan terug zodat deze uit de kop
van de snelklem omhoogsteekt, dan plaatst
u de snelklem en drukt u de uitstekende
pen in zodat deze gelijk komt met de kop
van de snelklem. @8. Breng het bestuurderszadel aan.
1. Snelklem (´ 3)
2. Spatscherm
1. Instelring
2. Positie-indicator
3. Speciale sleutel
ZachtStan-
daadStug
Stand
afsteller12 3 4567
Na het Voor het
installeren verwijderen
D_5el_Functions.fm Page 14 Monday, May 1, 2000 11:12 AM

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
3-15
3
DAU00315
WAARSCHUWING
@ Deze schokbreker bevat stikstofgas on-
der bijzonder hoge druk. Lees de onder-
staande informatie aandachtig door
alvorens over te gaan tot onder-
houdswerkzaamheden aan de schok-
breker. Yamaha is niet verantwoordelijk
voor beschadigingen of verwondingen
ontstaan door verkeerd behandelen van
de schokbreker.l
Probeer de cilinder niet te openen.
l
Zorg dat de schokbreker niet in de
buurt komt van open vuur of bloot-
gesteld wordt aan hoge temperatu-
ren. Dit zou kunnen leiden tot een
ontploffing door uitzetting van het
stikstofgas.
l
Zorg dat de cilinder niet vervormd
of anderzins beschadigd wordt. Dit
zal een slechte werking van de
schokbreker tot gevolg hebben.
l
Als er iets mis is met de schokbre-
ker of er moet onderhoudswerk aan
verricht worden, breng uw motor-
fiets dan naar een Yamaha dealer.
@
DAU01172

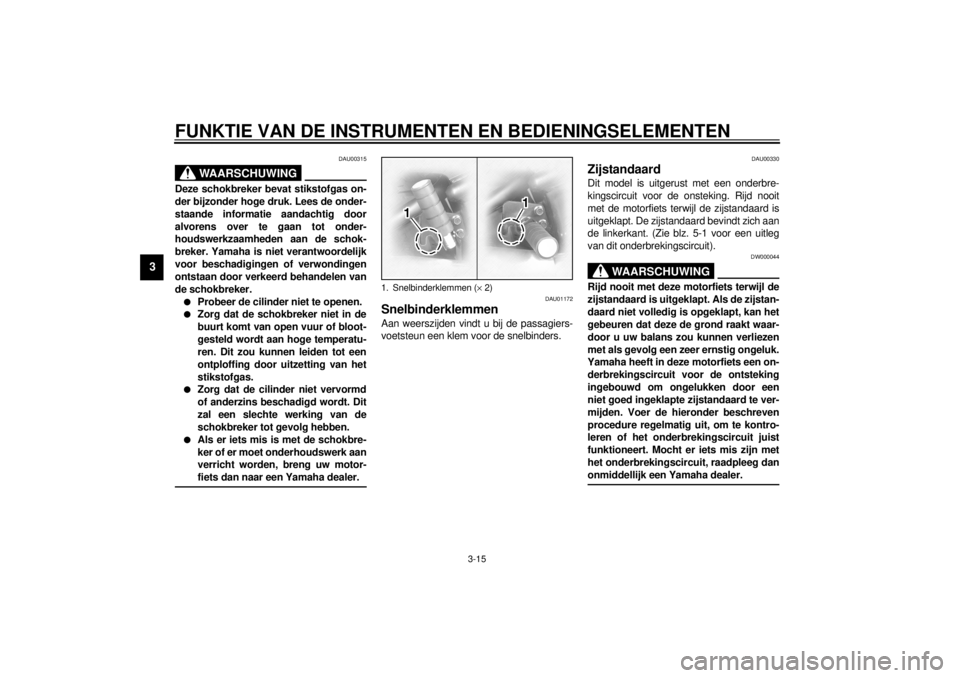

SnelbinderklemmenAan weerszijden vindt u bij de passagiers-
voetsteun een klem voor de snelbinders.
DAU00330
ZijstandaardDit model is uitgerust met een onderbre-
kingscircuit voor de onsteking. Rijd nooit
met de motorfiets terwijl de zijstandaard is
uitgeklapt. De zijstandaard bevindt zich aan
de linkerkant. (Zie blz. 5-1 voor een uitleg
van dit onderbrekingscircuit).
DW000044
WAARSCHUWING
@ Rijd nooit met deze motorfiets terwijl de
zijstandaard is uitgeklapt. Als de zijstan-
daard niet volledig is opgeklapt, kan het
gebeuren dat deze de grond raakt waar-
door u uw balans zou kunnen verliezen
met als gevolg een zeer ernstig ongeluk.
Yamaha heeft in deze motorfiets een on-
derbrekingscircuit voor de ontsteking
ingebouwd om ongelukken door een
niet goed ingeklapte zijstandaard te ver-
mijden. Voer de hieronder beschreven
procedure regelmatig uit, om te kontro-
leren of het onderbrekingscircuit juist
funktioneert. Mocht er iets mis zijn met
het onderbrekingscircuit, raadpleeg dan
onmiddellijk een Yamaha dealer. @
1. Snelbinderklemmen (´ 2)
