YAMAHA XVS1100 2001 Betriebsanleitungen (in German)

Technische Daten
8-2
8
Füllmenge
Ölwechsel ohne
Filterwechsel 3,0 L
Ölwechsel mit
Filterwechsel 3,1 L
Gesamtmenge (Motor
trocken) 3,6 L
Achsantriebsöl
Sorte SAE 80 Hypoidöl der API-Klasse
“GL4” bzw. SAE 80W-90
Mehrbereichs-Hypoidöl
Füllmenge 0,2 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 17 L
Davon Reserve ca. 4,5 L
Vergaser
Hersteller MIKUNI
Ty p ´ Anzahl BSR37 ´ 2
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
Zündkerzen
Hersteller/Typ NGK / BPR7ES oder
DENSO / W22EPR-U
Elektrodenabstand 0,7–0,8 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,660
Sekundärantrieb Kardanwelle
Sekundärübersetzung 2,875
Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,353
2. Gang 1,667
3. Gang 1,286
4. Gang 1,032
5. Gang 0,853
Fahrwerk
Rahmenbauart Doppelschleifen-Rohrrahmen
Lenkkopfwinkel 33°
Nachlauf
XVS1100 136 mm
XVS1100A 132 mm
G_5pb.book Page 2 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-3
8
Reifen
XVS1100
Vo r n
Ausführung Schlauch-Reifen
Dimension 110/90-18 61S
Hersteller/Typ Bridgestone / EXEDRA L309
Dunlop / K555F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Bridgestone / EXEDRA G546
Dunlop / K555
Max. Gesamtzuladung* 200 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 200 kPa; 2,00 kg/cm
2; 2,00 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
90 kg–Maximum*
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und ZubehörXVS1100A
Vo r n
Ausführung Schlauch-Reifen
Dimension 130/90-16 67S
Hersteller/Typ Dunlop / D404F
Hinten
Ausführung Schlauch-Reifen
Dimension 170/80-15 M/C 77S
Hersteller/Typ Dunlop / D404G
Max. Gesamtzuladung* 200 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 225 kPa; 2,25 kg/cm
2; 2,25 bar
Hinten 225 kPa; 2,25 kg/cm2; 2,25 bar
90 kg–Maximum*
Vorn 225 kPa; 2,25 kg/cm2; 2,25 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_5pb.book Page 3 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-4
8
Räder
XVS1100
Vo r n
Ausführung Speichenrad
Dimension 18 ´ 2,15
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 4,50
XVS1100A
Vo r n
Ausführung Speichenrad
Dimension 16 ´ 3,00
Hinten
Ausführung Speichenrad
Dimension 15 M/C ´ MT 4,50
Bremsanlage
Vo r n
Bauart Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder, Federvorspannung
verstellbar
Federweg
Vorn 140 mm
Hinten 113 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit Perma-
nentmagnet
Nennleistung
XVS1100 14 V, 305 W bei 5.000 U/min
XVS1100A 14 V, 350 W bei 5.000 U/min
Batterie
Typ GT14B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 Ah
G_5pb.book Page 4 Thursday, October 5, 2000 2:04 PM

Technische Daten
8-5
8
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´
´´ ´ Anzahl)
Scheinwerfer 12 V, 60/55 W ´
´´ ´ 1
Standlicht vorn 12 V, 4 W ´
´´ ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´
´´ ´ 1
Blinker 12 V, 21 W ´
´´ ´ 4
Instrumentenbeleuchtung 14 V; 1,4 W ´
´´ ´ 2
Ölstand-Warnleuchte 12 V; 1,7 W ´
´´ ´ 1
Leerlauf-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Blinker-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Motorstörungs-Warnleuchte 12 V; 1,7 W ´
´´ ´ 1
Fernlicht-Kontrolleuchte 12 V; 1,7 W ´
´´ ´ 1
Sicherungen
Hauptsicherung 30 A
Signalanlagensicherung 10 A
Tachometersicherung 5 A
Zündungssicherung 10 A
Scheinwerfersicherung 15 A
Vergaserheizungssicherung 15 A
G_5pb.book Page 5 Thursday, October 5, 2000 2:04 PM

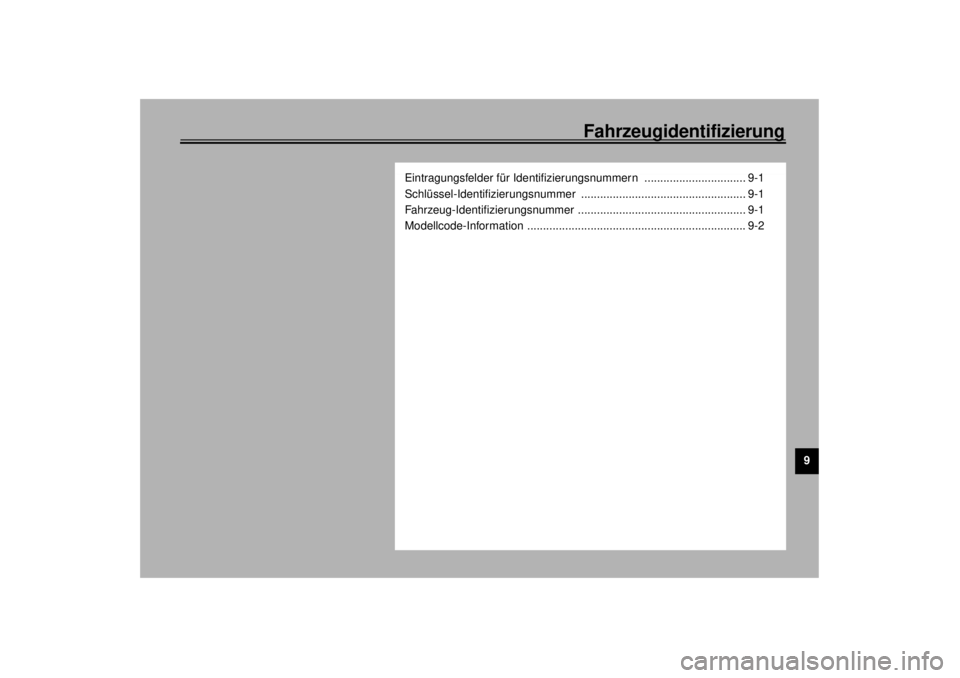

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür
vorgesehenen Felder, da diese für die
Bestellung von Ersatzteilen und -schlüs-
seln sowie bei einer Diebstahlmeldung
benötigt werden.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-Identifizierungsnummer Die Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-Identifizierungsnummer Die Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

Fahrzeugidentifizierung
9-2
9
GAU01804*
Modellcode-Information Das Modellcode-Klebeschild ist an der
gezeigten Stelle auf dem Rahmen unter
dem Fahrersitz angebracht; siehe dazu
Seite 3-11 (nur XVS1100) bzw. 3-13 (nur
XVS1100A). Übertragen Sie Codenum-
mer und Info-Kürzel in die vorgesehenen
Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
YAMAHA-Händler.1. Modellcode-Information
G_5pb.book Page 2 Thursday, October 5, 2000 2:04 PM

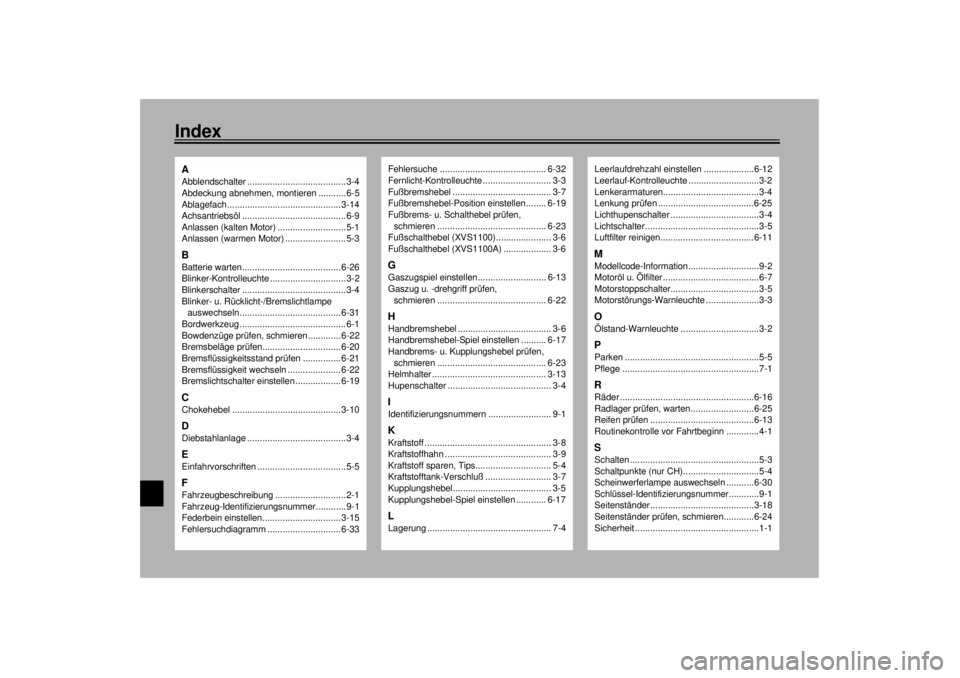

IndexAAbblendschalter .......................................3-4
Abdeckung abnehmen, montieren ...........6-5
Ablagefach............................................. 3-14
Achsantriebsöl .........................................6-9
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-3BBatterie warten....................................... 6-26
Blinker-Kontrolleuchte ..............................3-2
Blinkerschalter .........................................3-4
Blinker- u. Rücklicht-/Bremslichtlampe
auswechseln........................................ 6-31
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-22
Bremsbeläge prüfen............................... 6-20
Bremsflüssigkeitsstand prüfen ............... 6-21
Bremsflüssigkeit wechseln ..................... 6-22
Bremslichtschalter einstellen .................. 6-19CChokehebel ........................................... 3-10DDiebstahlanlage .......................................3-4EEinfahrvorschriften ...................................5-5FFahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-15
Fehlersuchdiagramm ............................. 6-33
Fehlersuche .......................................... 6-32
Fernlicht-Kontrolleuchte ........................... 3-3
Fußbremshebel ....................................... 3-7
Fußbremshebel-Position einstellen ........ 6-19
Fußbrems- u. Schalthebel prüfen,
schmieren ........................................... 6-23
Fußschalthebel (XVS1100)...................... 3-6
Fußschalthebel (XVS1100A) ................... 3-6GGaszugspiel einstellen........................... 6-13
Gaszug u. -drehgriff prüfen,
schmieren ........................................... 6-22HHandbremshebel ..................................... 3-6
Handbremshebel-Spiel einstellen .......... 6-17
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-23
Helmhalter ............................................. 3-13
Hupenschalter ......................................... 3-4IIdentifizierungsnummern ......................... 9-1KKraftstoff .................................................. 3-8
Kraftstoffhahn .......................................... 3-9
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Verschluß .......................... 3-7
Kupplungshebel....................................... 3-5
Kupplungshebel-Spiel einstellen ............ 6-17LLagerung ................................................. 7-4
Leerlaufdrehzahl einstellen ....................6-12
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-4
Lenkung prüfen ......................................6-25
Lichthupenschalter ...................................3-4
Lichtschalter .............................................3-5
Luftfilter reinigen.....................................6-11MModellcode-Information............................9-2
Motoröl u. Ölfilter ......................................6-7
Motorstoppschalter...................................3-5
Motorstörungs-Warnleuchte .....................3-3OÖlstand-Warnleuchte ...............................3-2PParken .....................................................5-5
Pflege ......................................................7-1RRäder .....................................................6-16
Radlager prüfen, warten.........................6-25
Reifen prüfen .........................................6-13
Routinekontrolle vor Fahrtbeginn .............4-1SSchalten ...................................................5-3
Schaltpunkte (nur CH)..............................5-4
Scheinwerferlampe auswechseln ...........6-30
Schlüssel-Identifizierungsnummer............9-1
Seitenständer .........................................3-18
Seitenständer prüfen, schmieren............6-24
Sicherheit .................................................1-1
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

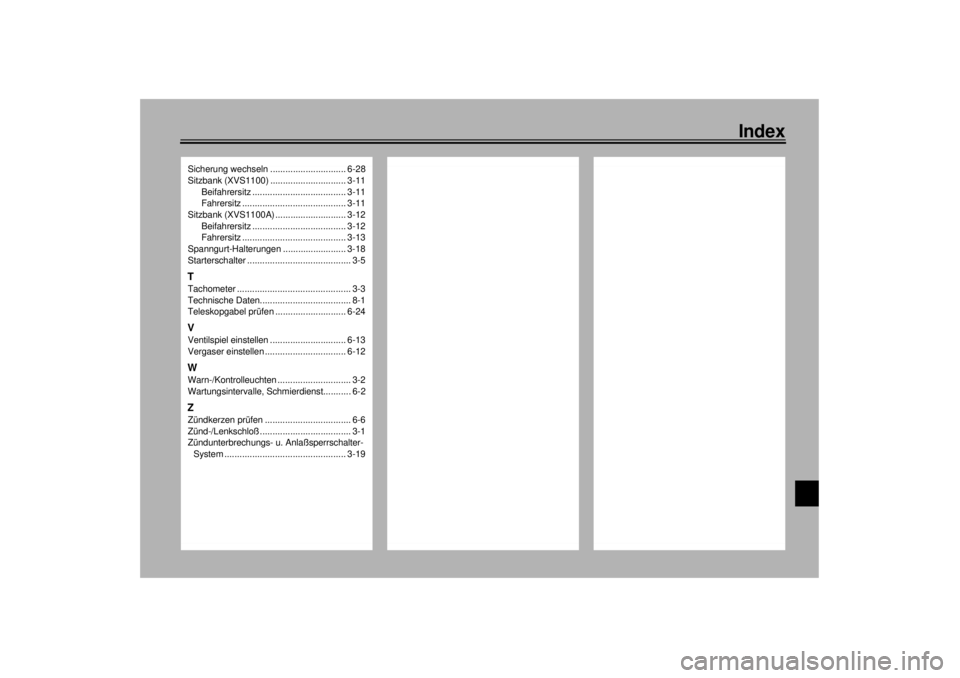

Index
Sicherung wechseln .............................. 6-28
Sitzbank (XVS1100) .............................. 3-11
Beifahrersitz ..................................... 3-11
Fahrersitz ......................................... 3-11
Sitzbank (XVS1100A) ............................ 3-12
Beifahrersitz ..................................... 3-12
Fahrersitz ......................................... 3-13
Spanngurt-Halterungen ......................... 3-18
Starterschalter ......................................... 3-5TTachometer ............................................. 3-3
Technische Daten.................................... 8-1
Teleskopgabel prüfen ............................ 6-24VVentilspiel einstellen .............................. 6-13
Vergaser einstellen ................................ 6-12WWarn-/Kontrolleuchten ............................. 3-2
Wartungsintervalle, Schmierdienst........... 6-2ZZündkerzen prüfen .................................. 6-6
Zünd-/Lenkschloß .................................... 3-1
Zündunterbrechungs- u. Anlaßsperrschalter-
System ................................................ 3-19
