Page 27 of 88
Functies van instrumenten en bedieningselementen
3-12
3
3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg gemors-
te brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU57692
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
OPMERKING
Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.

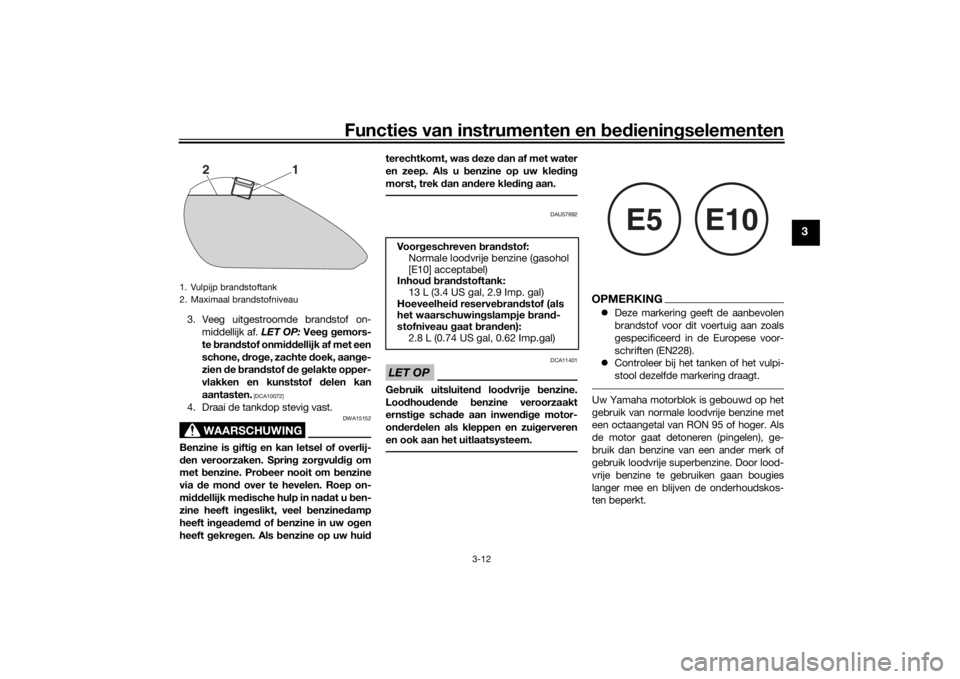

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Voorgeschreven brandstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brand-
stofniveau gaat branden): 2.8 L (0.74 US gal, 0.62 Imp.gal)
E5
E10
UBS5D0D0.book Page 12 Monday, May 21, 2018 6:44 PM
Page 41 of 88
Periodiek on derhoud en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina's wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema's moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan de machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met d e
machine. Als u niet b ekend b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kle din g kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
Het laten d raaien van de motor tij-
d ens het uitvoeren van ond erhoud
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voering en kunnen tij dens het g eb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens d eze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UBS5D0D0.book Page 1 Monday, October 17, 2016 11:45 AM
Page 53 of 88
Periodiek on derhoud en afstelling
6-13
6
OPMERKINGZorg dat de O-ring correct aanligt.6. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Vul met de aangegeven hoeveelheid van de aanbevolen motorolie.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
Zor g d at er geen verontreini gin gen
in het carter terecht komen.9. Controleer de O-ring op beschadiging en vervang deze indien nodig.
10. Breng de olievuldop aan en draai deze vast.

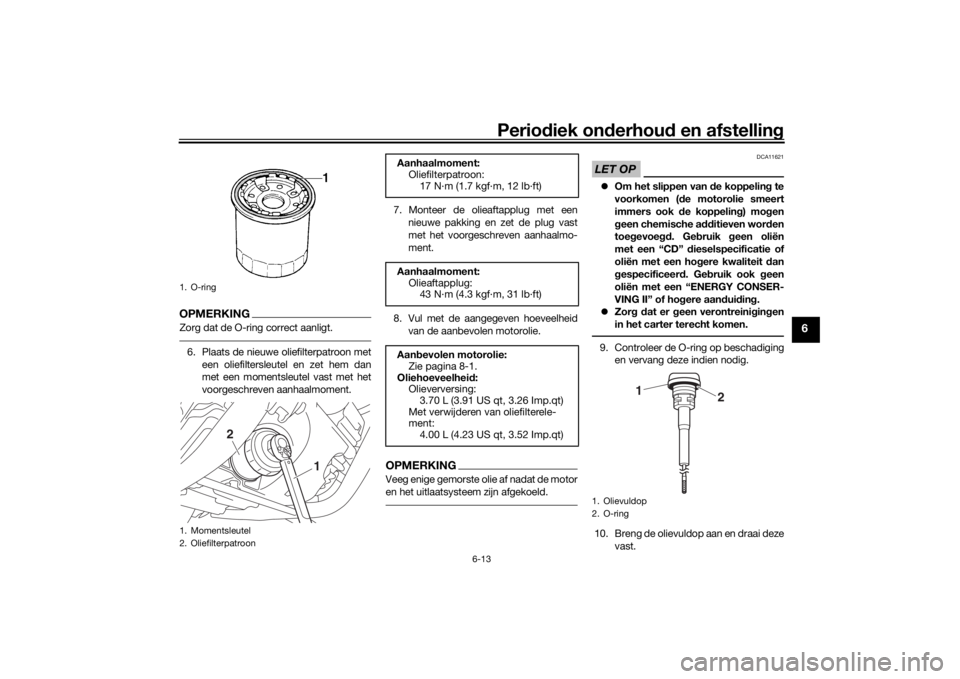

1. O-ring
1. Momentsleutel
2. Oliefilterpatroon
1
2
Aanhaalmoment:Oliefilterpatroon:
17 N·m (1.7 kgf·m, 12 lb·ft)
Aanhaalmoment: Olieaftapplug:43 N·m (4.3 kgf·m, 31 lb·ft)
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing: 3.70 L (3.91 US qt, 3.26 Imp.qt)
Met verwijderen van oliefilterele-
ment: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1. Olievuldop
2. O-ring
2
1
UBS5D0D0.book Page 13 Monday, October 17, 2016 11:45 AM
Page 77 of 88
Verzorgin g en stallin g van de motorfiets
7-3
7
4. Gebruik oliespray als universeel
schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen door steenslag e.d. bij.
6. Zet alle gelakte en verchroomde op- pervlakken in de was. Vermijd produc-
ten die zowel was als
reinigingsmiddelen bevatten; vaak be-
vatten deze schuurdeeltjes die de lak
of de beschermende deklaag aantas-
ten.
7. Laat de motorfiets volledig drogen al- vorens deze te stallen of af te dekken.
WAARSCHUWING
DWA11132
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van d e controle
over de machine.
Controleer of er geen olie of was op
d e remmen of ban den zit.
Reini g d e remschijven en remvoe-
rin gen in dien no dig met een norma-
le remschijfreini ger of aceton en
spoel de ban den schoon met lauw
water en een mil d reini gin gsmi ddel.
Test de remwerkin g en het we gge-
d ra g van d e machine in bochten
voor dat u met ho ge snelhe den gaat
rij den.
LET OP
DCA10951
Bren g een g eringe hoeveelhei d
oliespray en was aan en verwij der
overtolli ge hoeveelhe den.
Bren g nooit olie of was aan op de
aan drijfriem.
Bren g oliespray of was nooit aan op
ru bber of kunststof d elen, behan del
d eze met een daartoe bestem d ver-
zor gin gsmi ddel.
Vermij d het geb ruik van schuren de
poetsmi ddelen, deze tasten d e lak
aan.OPMERKING Vraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU26283
Stallin gKorte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsy-
steem zijn afgekoeld alvorens de motorfiets
af te dekken.LET OP
DCA10811
Als de motorfiets wor dt gestal d in
een slecht geventileer de ruimte of
in vochti ge toestan d wor dt af ge-
d ekt met een hoes of een dekzeil,
zal water en vocht kunnen b innen-
d rin gen en roestvormin g veroorza-
ken.
Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. d e aanwezig-
hei d van ammoniak damp) en in een
opsla gruimte voor sterke chemica-
liën.Lang e termijn
Alvorens uw motorfiets gedurende meer-
dere maanden aaneen te stallen: 1. Volg alle instructies op in de paragraaf “Verzorging” in dit hoofdstuk.
UBS5D0D0.book Page 3 Monday, October 17, 2016 11:45 AM
