PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU24204

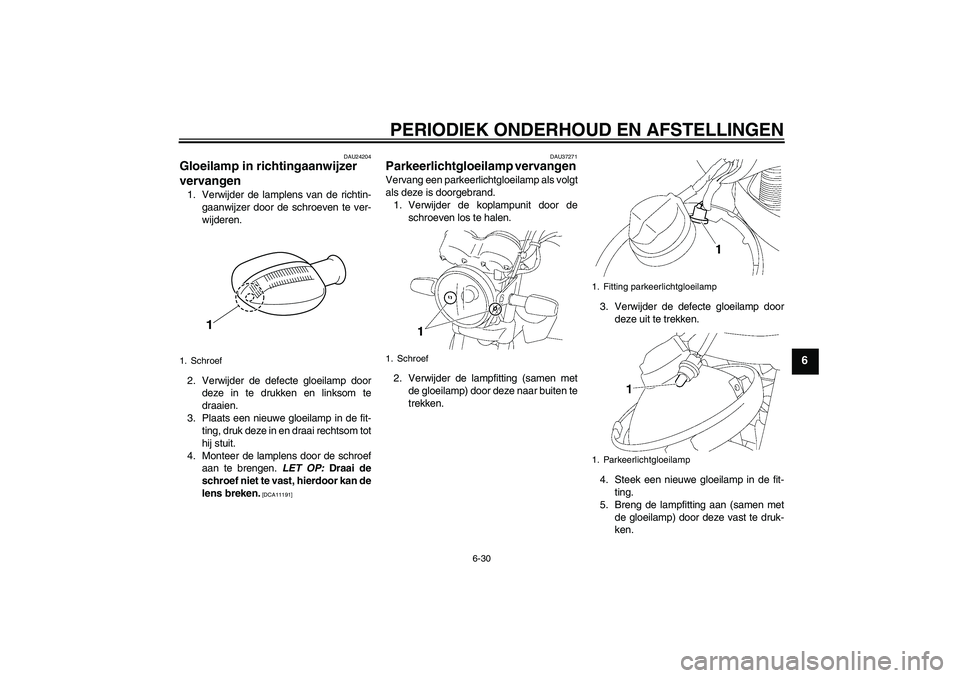

Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]DAU37271
Parkeerlichtgloeilamp vervangen Vervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
1. Schroef
1
1. Schroef
1. Fitting parkeerlichtgloeilamp
1. Parkeerlichtgloeilamp
U3D9D2D0.book Page 30 Wednesday, November 5, 2008 2:25 PM
Page 62 of 80
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
6. Monteer de koplampunit door de
schroeven aan te brengen.
DAU24360

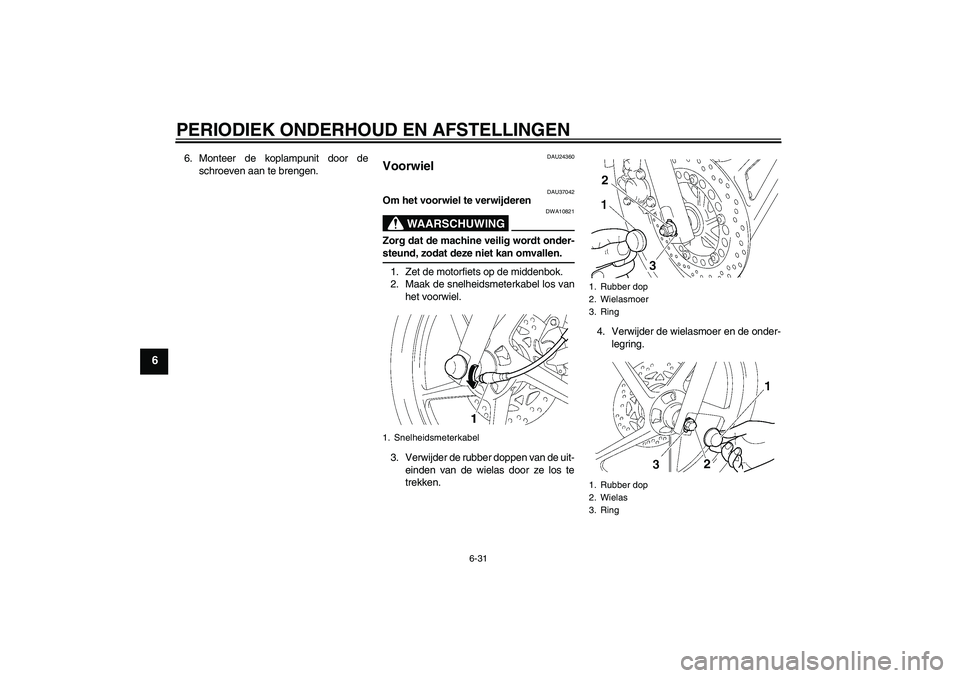

Voorwiel
DAU37042
Om het voorwiel te verwijderen
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-steund, zodat deze niet kan omvallen.
1. Zet de motorfiets op de middenbok.
2. Maak de snelheidsmeterkabel los van
het voorwiel.
3. Verwijder de rubber doppen van de uit-
einden van de wielas door ze los te
trekken.4. Verwijder de wielasmoer en de onder-
legring.1. Snelheidsmeterkabel
1. Rubber dop
2. Wielasmoer
3. Ring
1. Rubber dop
2. Wielas
3. Ring
U3D9D2D0.book Page 31 Wednesday, November 5, 2008 2:25 PM
Page 63 of 80
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6

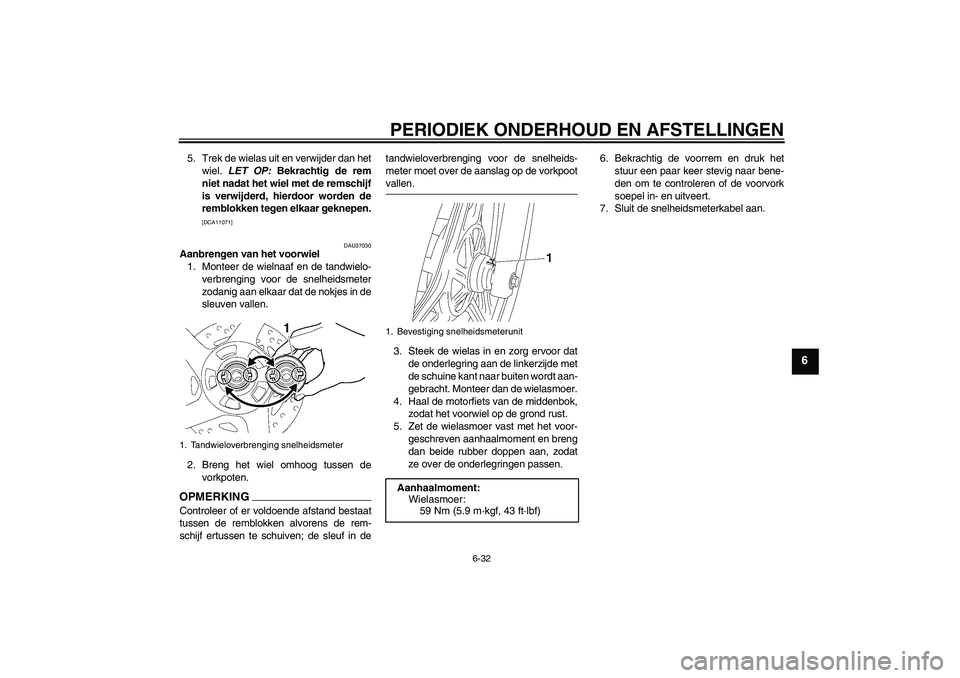

5. Trek de wielas uit en verwijder dan het
wiel. LET OP: Bekrachtig de rem
niet nadat het wiel met de remschijf
is verwijderd, hierdoor worden de
remblokken tegen elkaar geknepen.
[DCA11071]
DAU37030
Aanbrengen van het voorwiel
1. Monteer de wielnaaf en de tandwielo-
verbrenging voor de snelheidsmeter
zodanig aan elkaar dat de nokjes in de
sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKINGControleer of er voldoende afstand bestaat
tussen de remblokken alvorens de rem-
schijf ertussen te schuiven; de sleuf in detandwieloverbrenging voor de snelheids-
meter moet over de aanslag op de vorkpoot
vallen.
3. Steek de wielas in en zorg ervoor dat
de onderlegring aan de linkerzijde met
de schuine kant naar buiten wordt aan-
gebracht. Monteer dan de wielasmoer.
4. Haal de motorfiets van de middenbok,
zodat het voorwiel op de grond rust.
5. Zet de wielasmoer vast met het voor-
geschreven aanhaalmoment en breng
dan beide rubber doppen aan, zodat
ze over de onderlegringen passen.6. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
7. Sluit de snelheidsmeterkabel aan.
1. Tandwieloverbrenging snelheidsmeter
1. Bevestiging snelheidsmeterunit
Aanhaalmoment:
Wielasmoer:
59 Nm (5.9 m·kgf, 43 ft·lbf)
U3D9D2D0.book Page 32 Wednesday, November 5, 2008 2:25 PM
Page 64 of 80
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
DAU25080
Achterwiel
DAU37181

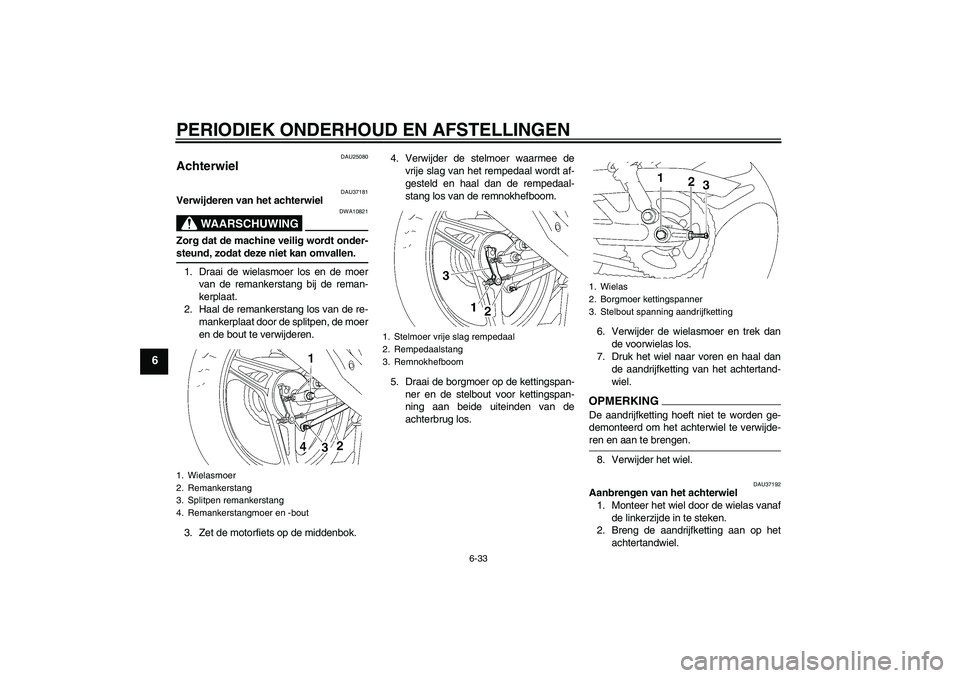

Verwijderen van het achterwiel
WAARSCHUWING
DWA10821
Zorg dat de machine veilig wordt onder-steund, zodat deze niet kan omvallen.
1. Draai de wielasmoer los en de moer
van de remankerstang bij de reman-
kerplaat.
2. Haal de remankerstang los van de re-
mankerplaat door de splitpen, de moer
en de bout te verwijderen.
3. Zet de motorfiets op de middenbok.4. Verwijder de stelmoer waarmee de
vrije slag van het rempedaal wordt af-
gesteld en haal dan de rempedaal-
stang los van de remnokhefboom.
5. Draai de borgmoer op de kettingspan-
ner en de stelbout voor kettingspan-
ning aan beide uiteinden van de
achterbrug los.6. Verwijder de wielasmoer en trek dan
de voorwielas los.
7. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKINGDe aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-ren en aan te brengen.
8. Verwijder het wiel.
DAU37192
Aanbrengen van het achterwiel
1. Monteer het wiel door de wielas vanaf
de linkerzijde in te steken.
2. Breng de aandrijfketting aan op het
achtertandwiel.
1. Wielasmoer
2. Remankerstang
3. Splitpen remankerstang
4. Remankerstangmoer en -bout
1. Stelmoer vrije slag rempedaal
2. Rempedaalstang
3. Remnokhefboom
1. Wielas
2. Borgmoer kettingspanner
3. Stelbout spanning aandrijfketting
U3D9D2D0.book Page 33 Wednesday, November 5, 2008 2:25 PM
Page 65 of 80
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
3. Breng de wielasmoer aan.
4. Monteer de rempedaalstang aan de
remnokhefboom en breng dan de stel-
moer voor vrije rempedaalslag aan op
de rempedaalstang.
5. Koppel de remankerstang aan de re-
mankerplaat door de bout en moer
aan te brengen.

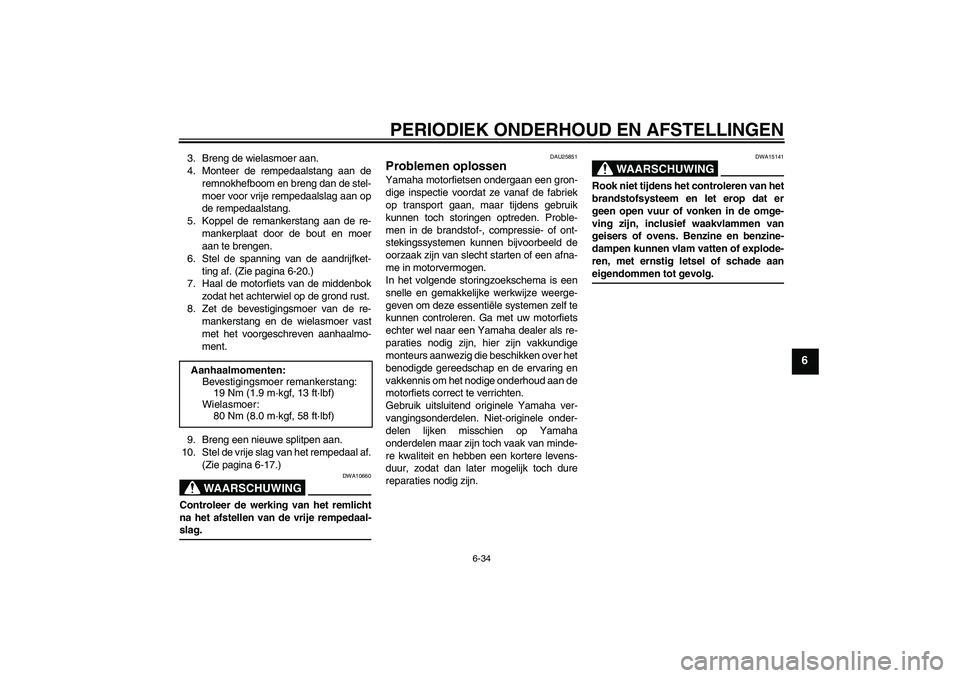

6. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-20.)
7. Haal de motorfiets van de middenbok
zodat het achterwiel op de grond rust.
8. Zet de bevestigingsmoer van de re-
mankerstang en de wielasmoer vast
met het voorgeschreven aanhaalmo-
ment.
9. Breng een nieuwe splitpen aan.
10. Stel de vrije slag van het rempedaal af.
(Zie pagina 6-17.)
WAARSCHUWING
DWA10660
Controleer de werking van het remlicht
na het afstellen van de vrije rempedaal-slag.
DAU25851
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.
Aanhaalmomenten:
Bevestigingsmoer remankerstang:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Wielasmoer:
80 Nm (8.0 m·kgf, 58 ft·lbf)
U3D9D2D0.book Page 34 Wednesday, November 5, 2008 2:25 PM
Page 66 of 80
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
DAUT1981

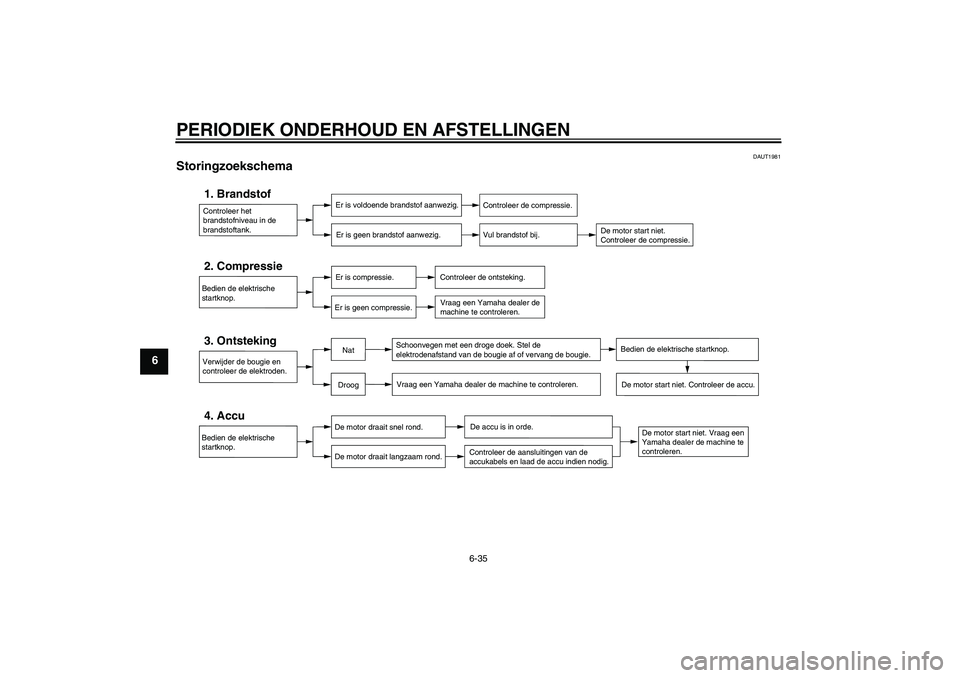

Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U3D9D2D0.book Page 35 Wednesday, November 5, 2008 2:25 PM
Page 67 of 80
VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37833
Matkleur, let op LET OP
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU26004
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige compo-
nenten gebruikt. Een roestige uitlaatpijp valt
bij een auto niet zo op, maar doet bij een
motorfiets afbreuk aan het algehele uiterlijk.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar zorgt ook dat de motorfiets er
langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers en
aansluitingen, inclusief de bougiedop-
pen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP
DCA10772
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water, aan-
gezien ze de kunststof delen kun-
nen beschadigen.
U3D9D2D0.book Page 1 Wednesday, November 5, 2008 2:25 PM
Page 68 of 80
VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Gebruik geen bijtende chemische

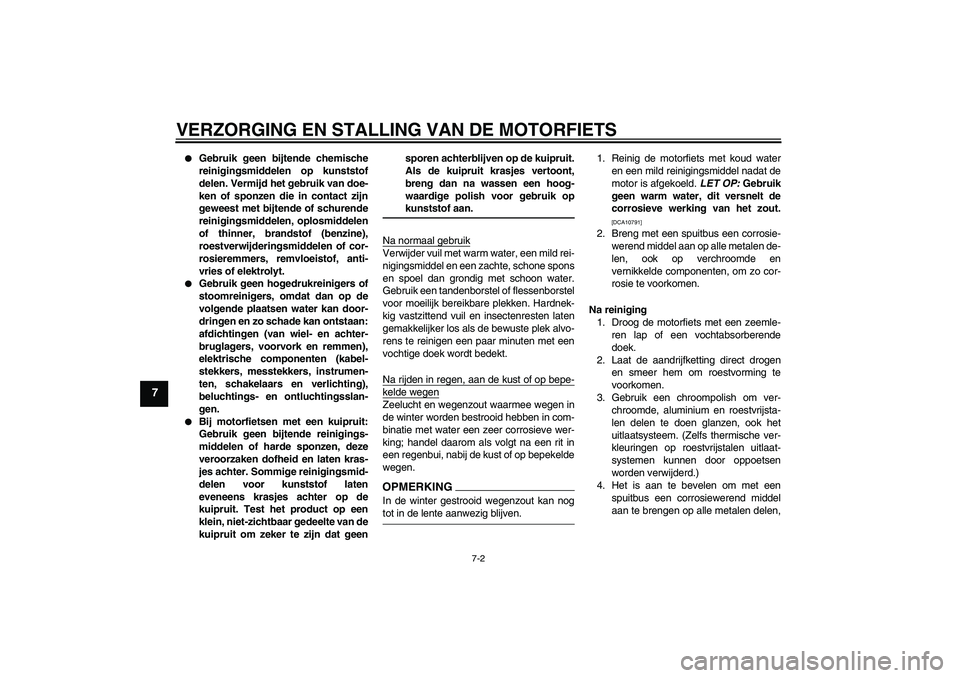

reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geensporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone spons
en spoel dan grondig met schoon water.
Gebruik een tandenborstel of flessenborstel
voor moeilijk bereikbare plekken. Hardnek-
kig vastzittend vuil en insectenresten laten
gemakkelijker los als de bewuste plek alvo-
rens te reinigen een paar minuten met een
vochtige doek wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKINGIn de winter gestrooid wegenzout kan nogtot in de lente aanwezig blijven.1. Reinig de motorfiets met koud water
en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
geen warm water, dit versnelt de
corrosieve werking van het zout.
[DCA10791]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
U3D9D2D0.book Page 2 Wednesday, November 5, 2008 2:25 PM
Page 69 of 80

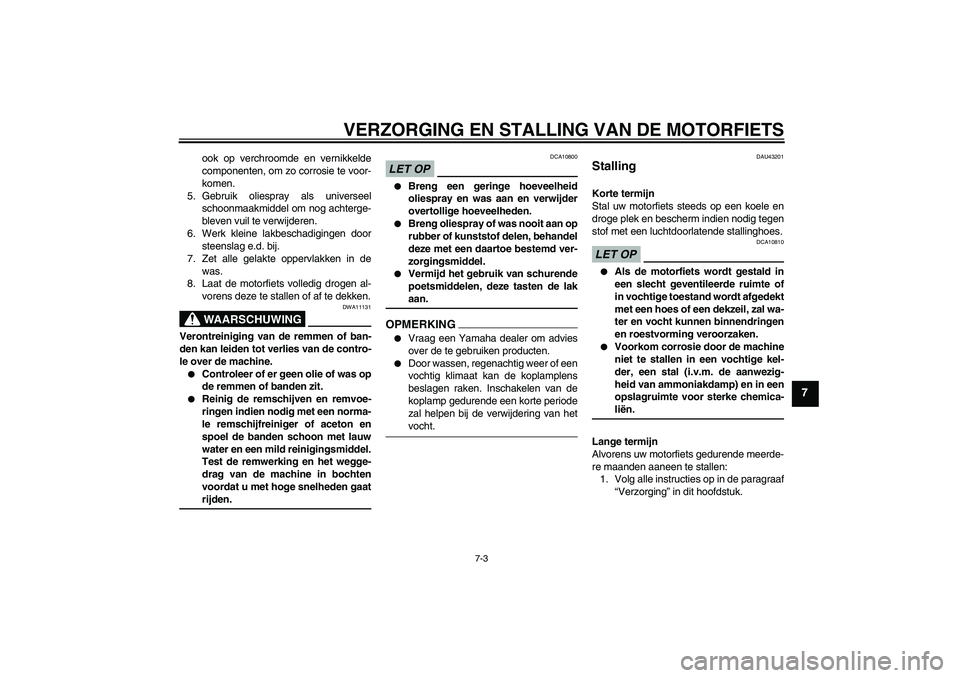

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.
Controleer of er geen olie of was op
de remmen of banden zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaatrijden.
LET OP
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING
Vraag een Yamaha dealer om advies
over de te gebruiken producten.
Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van hetvocht.
DAU43201
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP
DCA10810
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U3D9D2D0.book Page 3 Wednesday, November 5, 2008 2:25 PM
Page 70 of 80
VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-25 voor meer infor-
matie over het opbergen van de accu.OPMERKINGVoer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U3D9D2D0.book Page 4 Wednesday, November 5, 2008 2:25 PM
