ESP YAMAHA YFM350R 2003 Notices Demploi (in French)

FBU00946
INTRODUCTION
Félicitations pour l’achat du YFM350X de Yamaha. Ce
modèle représente le fruit de nombreuses années d’expé-
rience Yamaha dans la production de véhicules de sport,
de tourisme et de course. Ce véhicule permettra à son pi-
lote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domai-
nes.
Ce manuel apporte une meilleure compréhension des ca-
ractéristiques et du fonctionnement du véhicule. Le ma-
nuel donne en outre des conseils importants relatifs à
la sécurité. Il informe sur les compétences et techni-
ques particulières indispensables au pilotage du véhi-
cule.
Ce manuel explique également les procédés d’ins-
pection et d’entretien élémentaires. Les concessionnaires
Yamaha sont au service de leur clientèle et répondront à
toute question concernant le fonctionnement ou l’entre-
tien de ce véhicule.
SBU00946
INTRODUCCIÓN
Le felicitamos por su compra de la Yamaha
YFM350X. Representa el resultado de muchos años
de experiencia de Yamaha en la producción de má-
quinas deportivas, de turismo, y de competición que
marcan el ritmo de las carreras. Con la compra de
esta Yamaha, podrá apreciar el alto grado de perfec-
ción técnica y fiabilidad que han convertido a
Yamaha en el líder de estos campos.
El presente manual le proporcionará un buen cono-
cimiento básico de las características y el manejo del
ATV.
También contiene indicaciones importan-
tes acerca de la seguridad y aporta información
sobre las técnicas y habilidades especiales ne-
cesarias para conducir el ATV, así como los pro-
cedimientos básicos de mantenimiento e ins-
pección. Si tiene alguna duda respecto al
mantenimiento o manejo del ATV, consulte a su con-
cesionario Yamaha.
U5NF62.book Page 3 Wednesday, May 8, 2002 1:40 PM

MESSAGES DE SÉCURITÉ IMPORTANTS:

LIRE CE MANUEL DANS SON INTÉGRALITÉ
AVANT D’UTILISER CE VÉHICULE. IL EST
IMPÉRATIF DE BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS.


RESPECTER LES INSTRUCTIONS REPRISES
SUR LES ÉTIQUETTES D’AVERTISSEMENT
ET D’ATTENTION COLLÉES SUR LE VÉHICU-
LE.


NE PAS PERMETTRE AUX MOINS DE 16 ANS
DE PILOTER CE VTT ET TOUT VTT DE PLUS
DE 90 cm
3. MENSAJE IMPORTANTE SOBRE SEGURIDAD:


LEA ÍNTEGRAMENTE ESTE MANUAL ANTES
DE UTILIZAR EL ATV. ASEGÚRESE DE HA-
BER COMPRENDIDO TODAS LAS INSTRUC-
CIONES.


PRESTE GRAN ATENCIÓN A TODAS LAS ETI-
QUETAS DE PRECAUCIÓN Y ADVERTENCIA
DEL ATV.


ESTE ATV Y, EN GENERAL, CUALQUIER
OTRO DE CILINDRADA SUPERIOR A 90 cc.
NO DEBE SER CONDUCIDO POR PERSO-
NAS DE EDAD INFERIOR A 16 AÑOS.
U5NF62.book Page 5 Wednesday, May 8, 2002 1:40 PM

FBU00801
RENSEIGNEMENTS
IMPORTANTS SUR CE MANUEL
LE NON-RESPECT DES AVERTISSEMENTS DON-
NÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES ET LA MORT.
Les informations particulièrement importantes sont repé-
rées par les notations suivantes:_ Le symbole de danger incite à ÊTRE VIGILANT AFIN
DE GARANTIR SA SÉCURITÉ!
AVERTISSEMENT
_ Le non-respect des instructions données sous un
AVERTISSEMENT peut entraîner des blessures gra-ves ou la mort
du pilote, d’un tiers ou d’une personne
inspectant ou réparant le véhicule.
SBU00801
INFORMACIÓN IMPORTANTE
SOBRE ESTE MANUAL
LA INOBSERVANCIA DE LAS ADVERTENCIAS
CONTENIDAS EN ESTE MANUAL PUEDE ACA-
RREAR LESIONES GRAVES O INCLUSO MOR-
TALES.
La información de especial importancia se señala en
este manual con las siguientes notaciones:_ El símbolo de alerta de seguridad significa ¡ATEN-
CIÓN! ¡MANTÉNGASE ALERTA! ¡PELIGRA SU
SEGURIDAD!
ADVERTENCIA
_ La inobservancia de las instrucciones de ADVER-
TENCIA puede ser causa de lesiones graves o mor-tales
para el usuario de la máquina, las personas si-
tuadas en sus proximidades o los técnicos
encargados de su inspección o reparación.
U5NF62.book Page 2 Wednesday, May 8, 2002 1:40 PM

SBU00015
CONTENIDO
LOCALIZACION DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACION......... 1-9
INFORMACION SOBRE SEGURIDAD ....... 2-2
DESCRIPCION E IDENTIFICACION DE LA
MAQUINA ....................................................... 3-2
Registro de los números de
identificación ............................................. 3-4
Número de identificación de la llave.......... 3-6
Número de identificación del vehículo ...... 3-6
Etiqueta de modelo .................................... 3-8
FUNCIONES DE CONTROL ........................ 4-2
Interruptor principal ..................................... 4-2
Luces de control ......................................... 4-4
Interruptores del manillar............................ 4-6
Palanca de aceleración............................ 4-10
Limitador de velocidad ............................. 4-12
Palanca de embrague .............................. 4-14
Palanca del freno...................................... 4-14
Pedal del freno.......................................... 4-16
Freno de estacionamiento ....................... 4-18
Pedal del cambio ...................................... 4-22
1234
Palanca de selección de gama................ 4-22
Tapón del depósito de combustible......... 4-24
Grifo de combustible................................. 4-24
Starter (choke) .......................................... 4-26
Asiento....................................................... 4-28
Ajuste del amortiguador delantero........... 4-30
Ajuste del amortiguador trasero............... 4-32
COMPROBACIONES A EFECTUAR ANTES
DE PONER EN MARCHA LA
MAQUINA ....................................................... 5-3
Frenos delantero y trasero ......................... 5-6
Combustible .............................................. 5-10
Aceite de motor......................................... 5-14
Cadena...................................................... 5-16
Palanca del acelerador............................. 5-18
Accesorios y elementos de fijación ......... 5-18
Luces ......................................................... 5-18
Interruptores .............................................. 5-18
Batería ....................................................... 5-20
Neumáticos ............................................... 5-20
Cómo medir la presión de los
neumáticos ............................................. 5-24
Límite de desgaste de los neumáticos .... 5-26
5
U5NF62.book Page 1 Wednesday, May 8, 2002 1:40 PM

Ajuste del interruptor de la luz de
freno trasero ........................................... 8-58
Ajuste del juego libre de la palanca
del embrague ......................................... 8-60
Comprobación de la tensión de la
cadena de transmisión........................... 8-62
Ajuste de la tensión de la cadena de
transmisión ............................................. 8-64
Lubricación de la cadena de
transmisión ............................................. 8-66
Inspección y lubricación de los cables .... 8-68
Lubricación de los pedales del freno y
de cambios y de las palancas del
reno y del embrague .............................. 8-68
Lubricación de los pivotes del brazo
superior y del brazo inferior
delanteros ............................................... 8-70
Lubricación de los pivotes del brazo
trasero ..................................................... 8-72
Desmontaje de una rueda ....................... 8-74
Montaje de la rueda.................................. 8-76
Batería ....................................................... 8-78
Reposición del nivel de electrólito de
la batería ................................................. 8-82
Cambio del fusible .................................... 8-86
Sustitución de la bombilla del faro ........... 8-88
Ajuste del haz del faro .............................. 8-96Reemplazo de la bombilla de la luz de
freno/piloto trasero.................................. 8-98
Localización de averías.......................... 8-100
Cuadro de localización de averías ........ 8-103
LIMPIEZA Y ALMACENAMIENTO ............... 9-2
A. Limpieza ................................................. 9-2
B. Almacenaje............................................. 9-8
ESPECIFICATIONS................................... 10-13
TABLA DE CONVERSIÓN.......................... 11-2
91011
U5NF62.book Page 3 Wednesday, May 8, 2002 1:40 PM

1-9
SBU00464

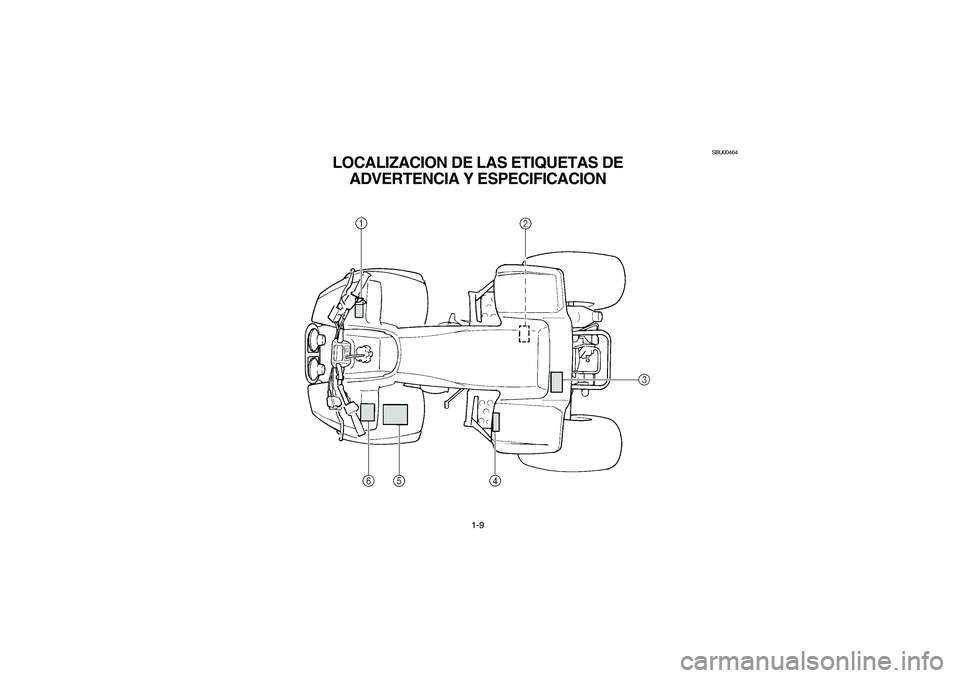

LOCALIZACION DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACION
U5NF62.book Page 9 Wednesday, May 8, 2002 1:40 PM

1-10

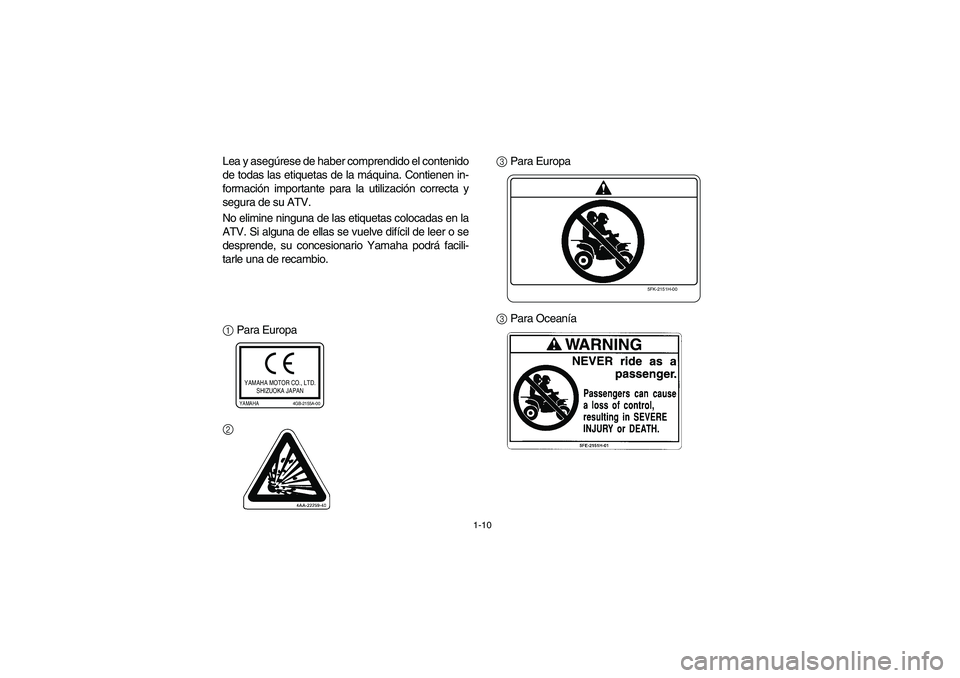

Lea y asegúrese de haber comprendido el contenido
de todas las etiquetas de la máquina. Contienen in-
formación importante para la utilización correcta y
segura de su ATV.
No elimine ninguna de las etiquetas colocadas en la
ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facili-
tarle una de recambio.
1 Para Europa
23 Para Europa
3 Para Oceanía
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANYAMAHA
4GB-2155A-00
5FK-2151H-00
E_5NF_Label.fm Page 10 Wednesday, May 15, 2002 1:07 PM

2-2
2

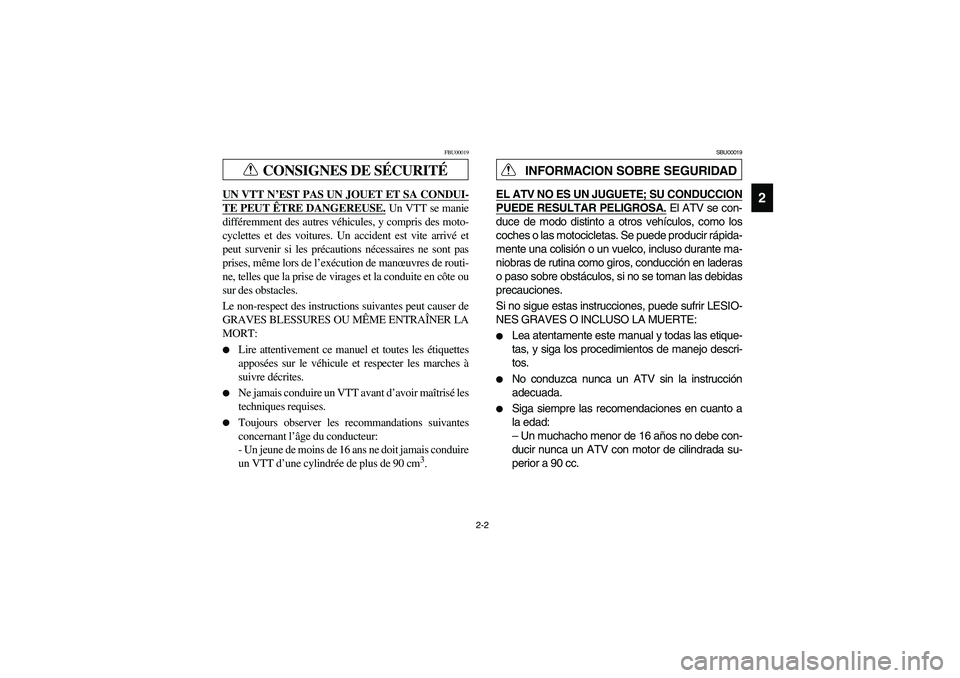

CONSIGNES DE SÉCURITÉ
FBU00019
UN VTT N’EST PAS UN JOUET ET SA CONDUI-TE PEUT ÊTRE DANGEREUSE.
Un VTT se manie
différemment des autres véhicules, y compris des moto-
cyclettes et des voitures. Un accident est vite arrivé et
peut survenir si les précautions nécessaires ne sont pas
prises, même lors de l’exécution de manœuvres de routi-
ne, telles que la prise de virages et la conduite en côte ou
sur des obstacles.
Le non-respect des instructions suivantes peut causer de
GRAVES BLESSURES OU MÊME ENTRAÎNER LA
MORT:


Lire attentivement ce manuel et toutes les étiquettes
apposées sur le véhicule et respecter les marches à
suivre décrites.


Ne jamais conduire un VTT avant d’avoir maîtrisé les
techniques requises.


Toujours observer les recommandations suivantes
concernant l’âge du conducteur:
- Un jeune de moins de 16 ans ne doit jamais conduire
un VTT d’une cylindrée de plus de 90 cm
3.
INFORMACION SOBRE SEGURIDAD
SBU00019
EL ATV NO ES UN JUGUETE; SU CONDUCCIONPUEDE RESULTAR PELIGROSA.
El ATV se con-
duce de modo distinto a otros vehículos, como los
coches o las motocicletas. Se puede producir rápida-
mente una colisión o un vuelco, incluso durante ma-
niobras de rutina como giros, conducción en laderas
o paso sobre obstáculos, si no se toman las debidas
precauciones.
Si no sigue estas instrucciones, puede sufrir LESIO-
NES GRAVES O INCLUSO LA MUERTE:


Lea atentamente este manual y todas las etique-
tas, y siga los procedimientos de manejo descri-
tos.


No conduzca nunca un ATV sin la instrucción
adecuada.


Siga siempre las recomendaciones en cuanto a
la edad:
– Un muchacho menor de 16 años no debe con-
ducir nunca un ATV con motor de cilindrada su-
perior a 90 cc.
U5NF62.book Page 2 Wednesday, May 8, 2002 1:40 PM

2-5

Never attempt wheelies, jumps, or other stunts.


Always inspect your ATV each time you use it
to make sure it is in safe operating condition.
Always follow the inspection and maintenance
procedures and schedules described in this
manual.


Always keep both hands on the handlebars
and both feet on the footboards of the ATV dur-
ing operation.


Always go slowly and be extra careful when op-
erating on unfamiliar terrain. Always be alert to
changing terrain conditions when operating the
ATV.


Never operate on excessively rough, slippery
or loose terrain until you have learned and
practiced the skills necessary to control the
ATV on such terrain. Always be especially cau-
tious on these kinds of terrain.
U5NF62.book Page 5 Wednesday, May 8, 2002 1:40 PM

2-6

Ne jamais tenter d’effectuer des cabrages, des sauts
ou autres acrobaties.


Toujours inspecter le VTT avant chaque utilisation
pour s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspection et
d’entretien décrits dans ce manuel.


Toujours conduire en gardant les mains sur le guidon
et les pieds sur les repose-pieds.


Toujours rouler lentement et prudemment sur un ter-
rain non familier. Être particulièrement attentif au
changement des conditions du terrain.


Ne pas rouler sur un terrain trop accidenté, glissant ou
meuble, à moins d’avoir les compétences nécessaires
au contrôle du VTT sur un tel terrain. Toujours rester
très vigilant sur ces types de terrain.


No intente hacer acrobacias, saltos u otras habili-
dades.


Inspeccione siempre el ATV cada vez que vaya a
utilizarlo para asegurarse de que se encuentra en
condiciones seguras de funcionamiento. Siga
siempre los procedimientos e intervalos de ins-
pección y mantenimiento indicados en este ma-
nual.


Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.


Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.


No conduzca nunca sobre terreno excesivamen-
te accidentado, suelto o resbaladizo hasta que
haya aprendido y practicado las destrezas nece-
sarias para controlar el ATV sobre tales terrenos.
Observe siempre la máxima precaución en este
tipo de terrenos.
U5NF62.book Page 6 Wednesday, May 8, 2002 1:40 PM
