SPEC

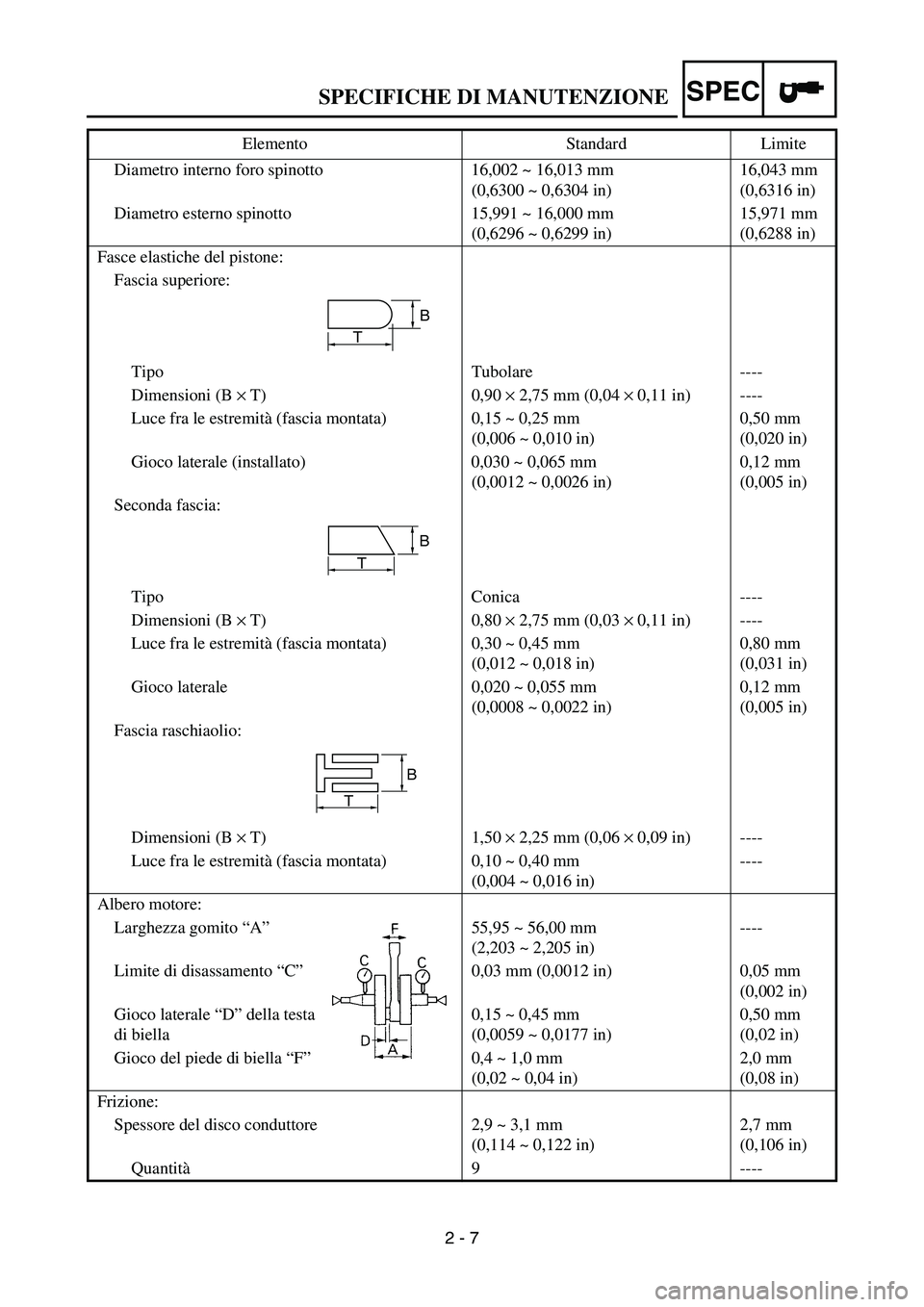

2 - 7 Diametro interno foro spinotto 16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)16,043 mm
(0,6316 in)
Diametro esterno spinotto 15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)15,971 mm
(0,6288 in)
Fasce elastiche del pistone:
Fascia superiore:
Tipo Tubolare ----
Dimensioni (B × T) 0,90 × 2,75 mm (0,04 × 0,11 in) ----
Luce fra le estremità (fascia montata) 0,15 ~ 0,25 mm
(0,006 ~ 0,010 in)0,50 mm
(0,020 in)
Gioco laterale (installato) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Seconda fascia:
Tipo Conica ----
Dimensioni (B × T) 0,80 × 2,75 mm (0,03 × 0,11 in) ----
Luce fra le estremità (fascia montata) 0,30 ~ 0,45 mm
(0,012 ~ 0,018 in)0,80 mm
(0,031 in)
Gioco laterale 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Fascia raschiaolio:
Dimensioni (B × T) 1,50 × 2,25 mm (0,06 × 0,09 in) ----
Luce fra le estremità (fascia montata) 0,10 ~ 0,40 mm
(0,004 ~ 0,016 in)----
Albero motore:
Larghezza gomito “A”55,95 ~ 56,00 mm
(2,203 ~ 2,205 in)----
Limite di disassamento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Gioco laterale “D” della testa
di biella0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Gioco del piede di biella “F”0,4 ~ 1,0 mm
(0,02 ~ 0,04 in)2,0 mm
(0,08 in)
Frizione:
Spessore del disco conduttore 2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)2,7 mm
(0,106 in)
Quantità9 ---- Elemento Standard Limite
T
B
B
T
B
T
SPECIFICHE DI MANUTENZIONE

SPEC

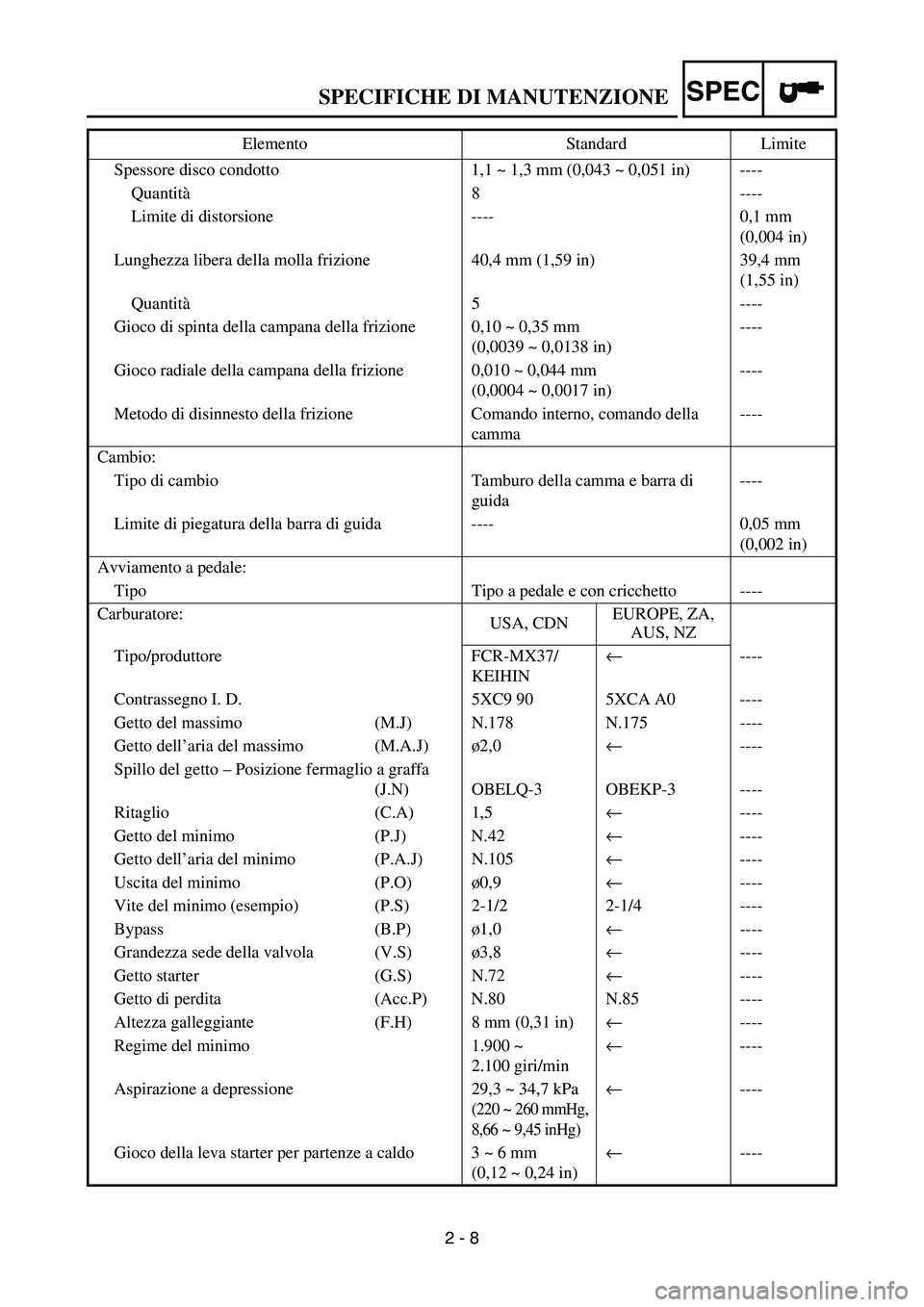

2 - 8 Spessore disco condotto 1,1 ~ 1,3 mm (0,043 ~ 0,051 in) ----
Quantità8 ----
Limite di distorsione ---- 0,1 mm
(0,004 in)
Lunghezza libera della molla frizione 40,4 mm (1,59 in) 39,4 mm
(1,55 in)
Quantità5 ----
Gioco di spinta della campana della frizione 0,10 ~ 0,35 mm
(0,0039 ~ 0,0138 in)----
Gioco radiale della campana della frizione 0,010 ~ 0,044 mm
(0,0004 ~ 0,0017 in)----
Metodo di disinnesto della frizione Comando interno, comando della
camma----
Cambio:
Tipo di cambio Tamburo della camma e barra di
guida----
Limite di piegatura della barra di guida ---- 0,05 mm
(0,002 in)
Avviamento a pedale:
Tipo Tipo a pedale e con cricchetto ----
Carburatore:
USA, CDNEUROPE, ZA,
AUS, NZ
Tipo/produttore FCR-MX37/
KEIHIN← ----
Contrassegno I. D. 5XC9 90 5XCA A0 ----
Getto del massimo (M.J) N.178 N.175 ----
Getto dell’aria del massimo (M.A.J)ø2,0← ----
Spillo del getto – Posizione fermaglio a graffa
(J.N) OBELQ-3 OBEKP-3 ----
Ritaglio (C.A) 1,5← ----
Getto del minimo (P.J) N.42← ----
Getto dell’aria del minimo (P.A.J) N.105← ----
Uscita del minimo (P.O)ø0,9← ----
Vite del minimo (esempio) (P.S) 2-1/2 2-1/4 ----
Bypass (B.P)ø1,0← ----
Grandezza sede della valvola (V.S)ø3,8← ----
Getto starter (G.S) N.72← ----
Getto di perdita (Acc.P) N.80 N.85 ----
Altezza galleggiante (F.H) 8 mm (0,31 in)← ----
Regime del minimo 1.900 ~
2.100 giri/min← ----
Aspirazione a depressione 29,3 ~ 34,7 kPa
(220 ~ 260 mmHg,
8,66
~ 9,45 inHg)
← ----
Gioco della leva starter per partenze a caldo 3 ~ 6 mm
(0,12 ~ 0,24 in)← ---- Elemento Standard Limite
SPECIFICHE DI MANUTENZIONE

SPEC

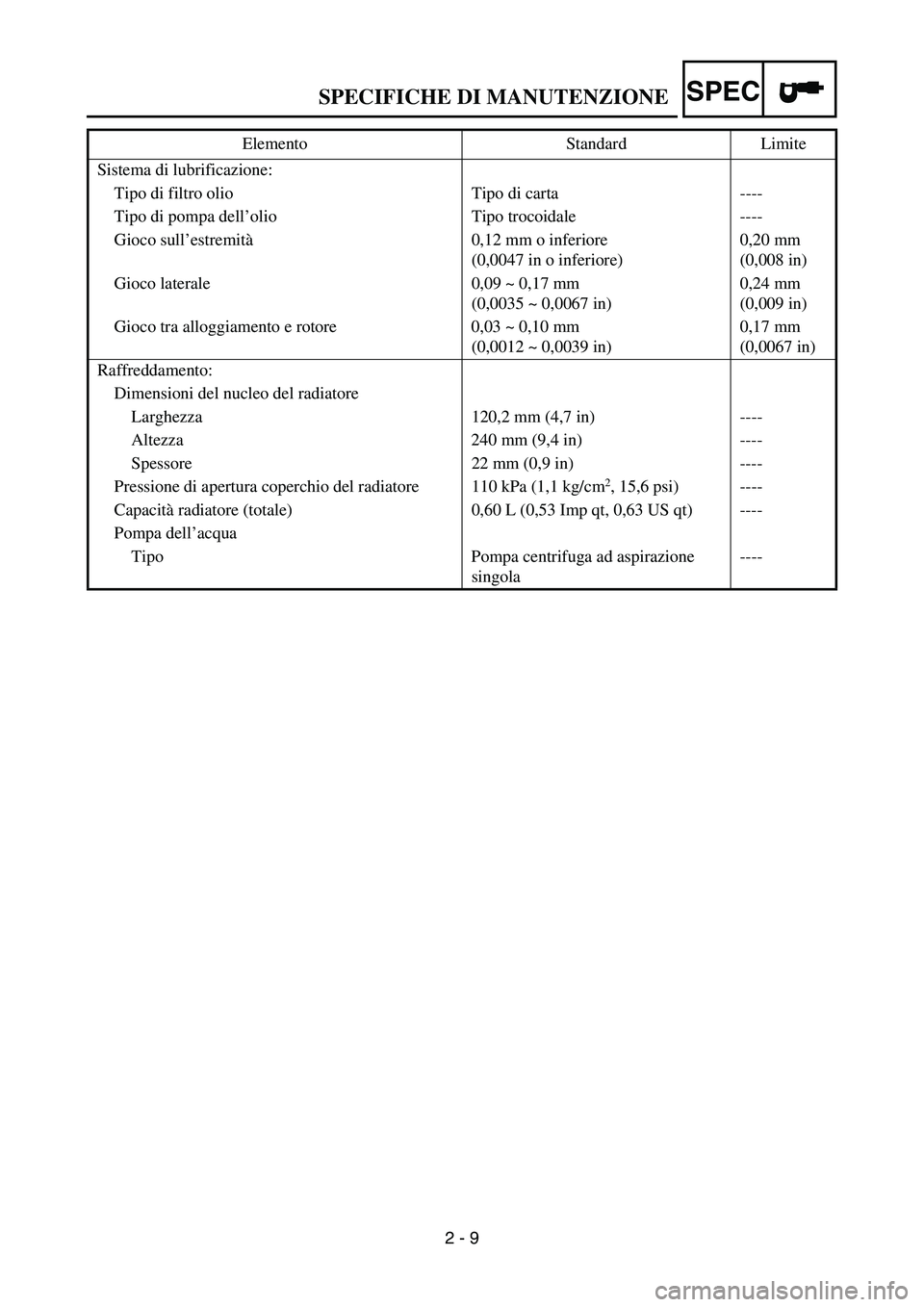

2 - 9 Sistema di lubrificazione:
Tipo di filtro olio Tipo di carta ----
Tipo di pompa dell’olio Tipo trocoidale ----
Gioco sull’estremità0,12 mm o inferiore
(0,0047 in o inferiore)0,20 mm
(0,008 in)
Gioco laterale 0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)0,24 mm
(0,009 in)
Gioco tra alloggiamento e rotore 0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)0,17 mm
(0,0067 in)
Raffreddamento:
Dimensioni del nucleo del radiatore
Larghezza 120,2 mm (4,7 in) ----
Altezza 240 mm (9,4 in) ----
Spessore 22 mm (0,9 in) ----
Pressione di apertura coperchio del radiatore 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacità radiatore (totale) 0,60 L (0,53 Imp qt, 0,63 US qt) ----
Pompa dell’acqua
Tipo Pompa centrifuga ad aspirazione
singola---- Elemento Standard Limite
SPECIFICHE DI MANUTENZIONE

SPEC

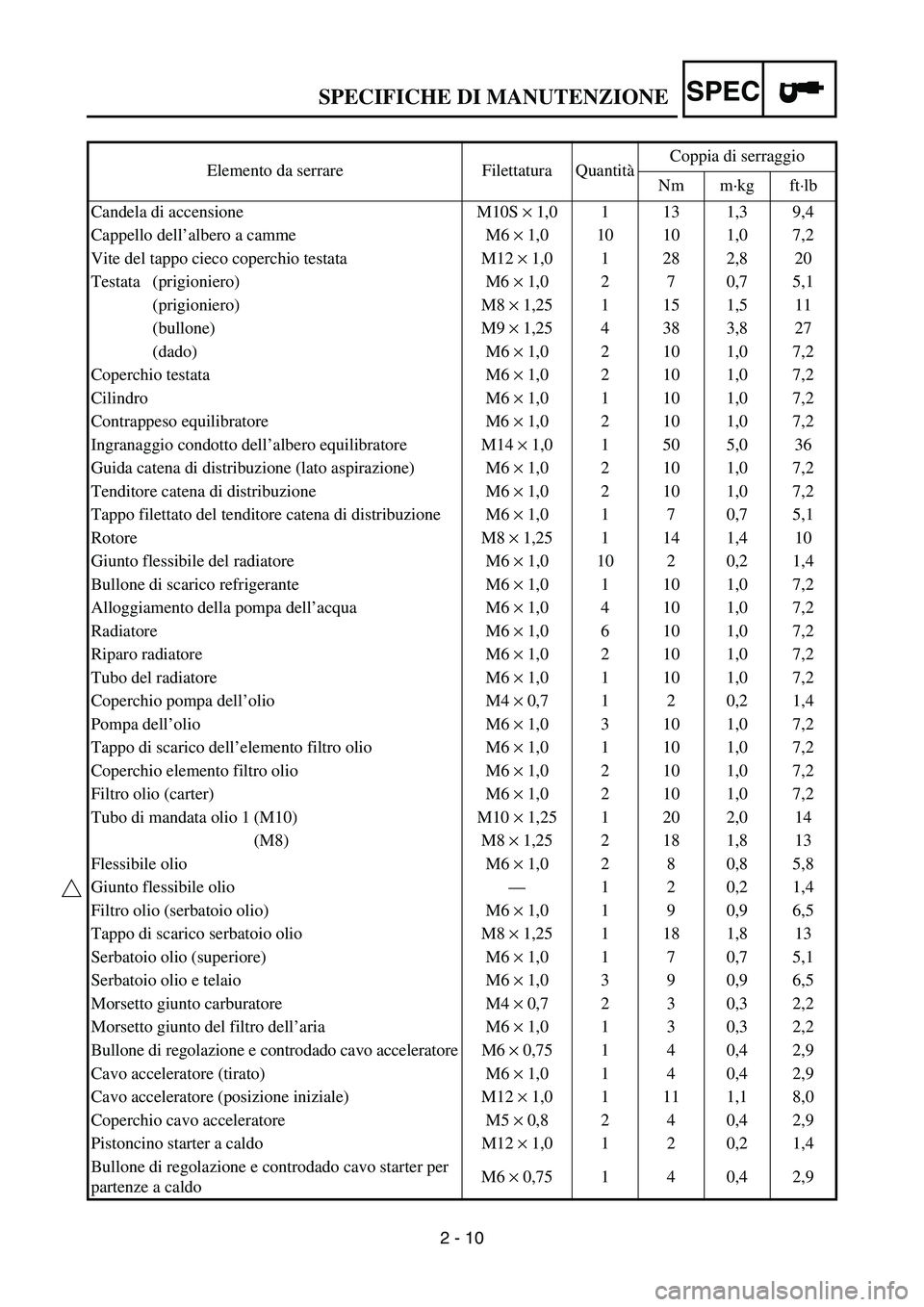

2 - 10 Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Candela di accensione M10S × 1,0 1 13 1,3 9,4
Cappello dell’albero a camme M6 × 1,0 10 10 1,0 7,2
Vite del tappo cieco coperchio testata M12 × 1,0 1 28 2,8 20
Testata (prigioniero) M6 × 1,0 2 7 0,7 5,1
(prigioniero) M8 × 1,25 1 15 1,5 11
(bullone) M9 × 1,25 4 38 3,8 27
(dado) M6 × 1,0 2 10 1,0 7,2
Coperchio testata M6 × 1,0 2 10 1,0 7,2
Cilindro M6 × 1,0 1 10 1,0 7,2
Contrappeso equilibratore M6 × 1,0 2 10 1,0 7,2
Ingranaggio condotto dell’albero equilibratore M14 × 1,0 1 50 5,0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1,0 2 10 1,0 7,2
Tenditore catena di distribuzione M6 × 1,0 2 10 1,0 7,2
Tappo filettato del tenditore catena di distribuzione M6 × 1,0 1 7 0,7 5,1
Rotore M8 × 1,25 1 14 1,4 10
Giunto flessibile del radiatore M6 × 1,0 10 2 0,2 1,4
Bullone di scarico refrigerante M6 × 1,0 1 10 1,0 7,2
Alloggiamento della pompa dell’acqua M6 × 1,0 4 10 1,0 7,2
Radiatore M6 × 1,0 6 10 1,0 7,2
Riparo radiatore M6 × 1,0 2 10 1,0 7,2
Tubo del radiatore M6 × 1,0 1 10 1,0 7,2
Coperchio pompa dell’olio M4 × 0,7 1 2 0,2 1,4
Pompa dell’olio M6 × 1,0 3 10 1,0 7,2
Tappo di scarico dell’elemento filtro olio M6 × 1,0 1 10 1,0 7,2
Coperchio elemento filtro olio M6 × 1,0 2 10 1,0 7,2
Filtro olio (carter) M6 × 1,0 2 10 1,0 7,2
Tubo di mandata olio 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Flessibile olio M6 × 1,0 2 8 0,8 5,8
Giunto flessibile olio—120,21,4
Filtro olio (serbatoio olio) M6 × 1,0 1 9 0,9 6,5
Tappo di scarico serbatoio olio M8 × 1,25 1 18 1,8 13
Serbatoio olio (superiore) M6 × 1,0 1 7 0,7 5,1
Serbatoio olio e telaio M6 × 1,0 3 9 0,9 6,5
Morsetto giunto carburatore M4 × 0,7 2 3 0,3 2,2
Morsetto giunto del filtro dell’aria M6 × 1,0 1 3 0,3 2,2
Bullone di regolazione e controdado cavo acceleratore M6 × 0,75 1 4 0,4 2,9
Cavo acceleratore (tirato) M6 × 1,0 1 4 0,4 2,9
Cavo acceleratore (posizione iniziale) M12 × 1,0 1 11 1,1 8,0
Coperchio cavo acceleratore M5 × 0,8 2 4 0,4 2,9
Pistoncino starter a caldo M12 × 1,0 1 2 0,2 1,4
Bullone di regolazione e controdado cavo starter per
partenze a caldoM6 × 0,75 1 4 0,4 2,9
SPECIFICHE DI MANUTENZIONE

SPEC
2 - 11

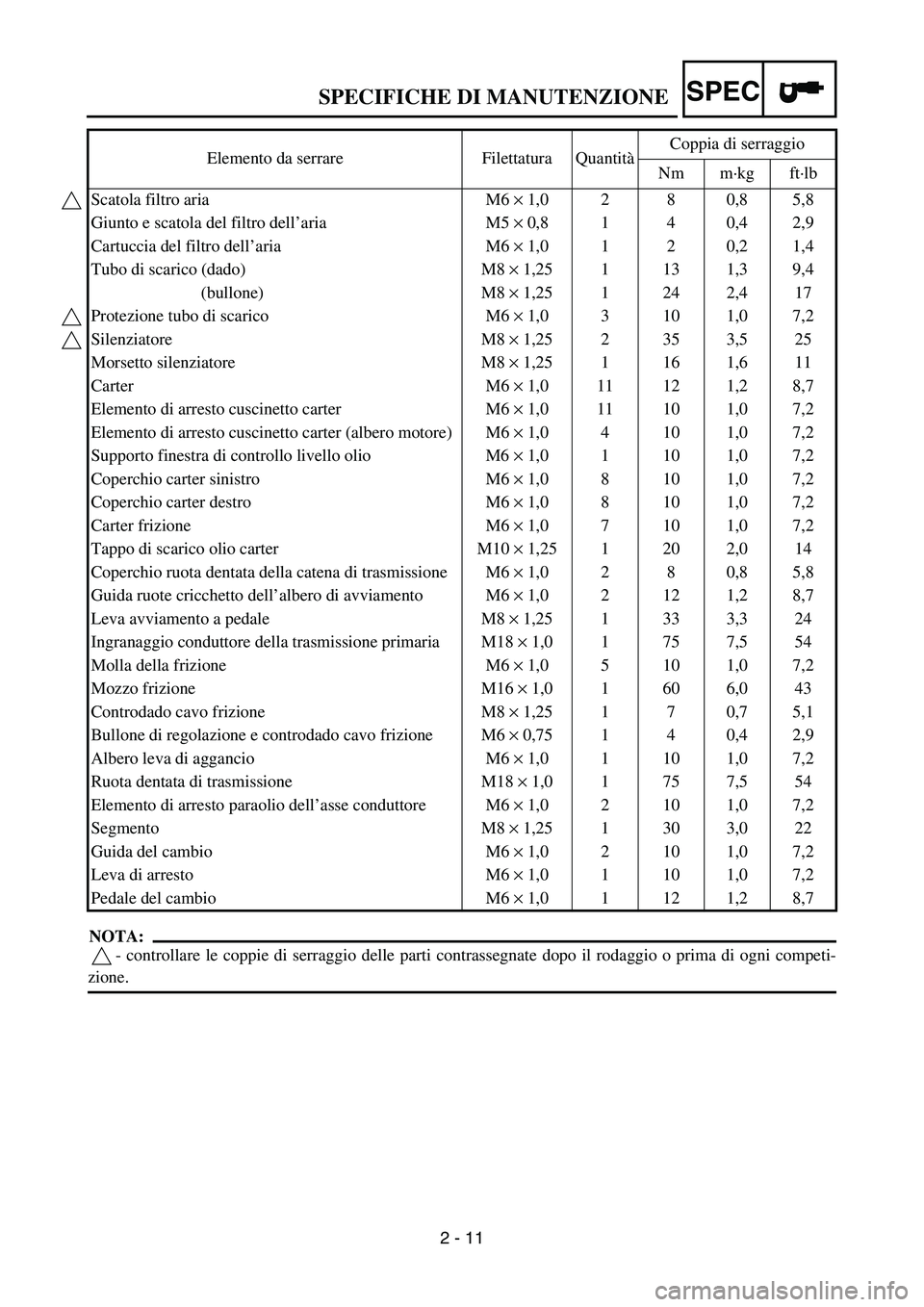

NOTA:
- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competi-
zione.Scatola filtro aria M6 × 1,0 2 8 0,8 5,8
Giunto e scatola del filtro dell’aria M5 × 0,8 1 4 0,4 2,9
Cartuccia del filtro dell’aria M6 × 1,0 1 2 0,2 1,4
Tubo di scarico (dado) M8 × 1,25 1 13 1,3 9,4
(bullone) M8 × 1,25 1 24 2,4 17
Protezione tubo di scarico M6 × 1,0 3 10 1,0 7,2
Silenziatore M8 × 1,25 2 35 3,5 25
Morsetto silenziatore M8 × 1,25 1 16 1,6 11
Carter M6 × 1,0 11 12 1,2 8,7
Elemento di arresto cuscinetto carter M6 × 1,0 11 10 1,0 7,2
Elemento di arresto cuscinetto carter (albero motore) M6 × 1,0 4 10 1,0 7,2
Supporto finestra di controllo livello olio M6 × 1,0 1 10 1,0 7,2
Coperchio carter sinistro M6 × 1,0 8 10 1,0 7,2
Coperchio carter destro M6 × 1,0 8 10 1,0 7,2
Carter frizione M6 × 1,0 7 10 1,0 7,2
Tappo di scarico olio carter M10 × 1,25 1 20 2,0 14
Coperchio ruota dentata della catena di trasmissione M6 × 1,0 2 8 0,8 5,8
Guida ruote cricchetto dell’albero di avviamento M6 × 1,0 2 12 1,2 8,7
Leva avviamento a pedale M8 × 1,25 1 33 3,3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1,0 1 75 7,5 54
Molla della frizione M6 × 1,0 5 10 1,0 7,2
Mozzo frizione M16 × 1,0 1 60 6,0 43
Controdado cavo frizione M8 × 1,25 1 7 0,7 5,1
Bullone di regolazione e controdado cavo frizione M6 × 0,75 1 4 0,4 2,9
Albero leva di aggancio M6 × 1,0 1 10 1,0 7,2
Ruota dentata di trasmissione M18 × 1,0 1 75 7,5 54
Elemento di arresto paraolio dell’asse conduttore M6 × 1,0 2 10 1,0 7,2
Segmento M8 × 1,25 1 30 3,0 22
Guida del cambio M6 × 1,0 2 10 1,0 7,2
Leva di arresto M6 × 1,0 1 10 1,0 7,2
Pedale del cambio M6 × 1,0 1 12 1,2 8,7 Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
SPECIFICHE DI MANUTENZIONE

SPEC

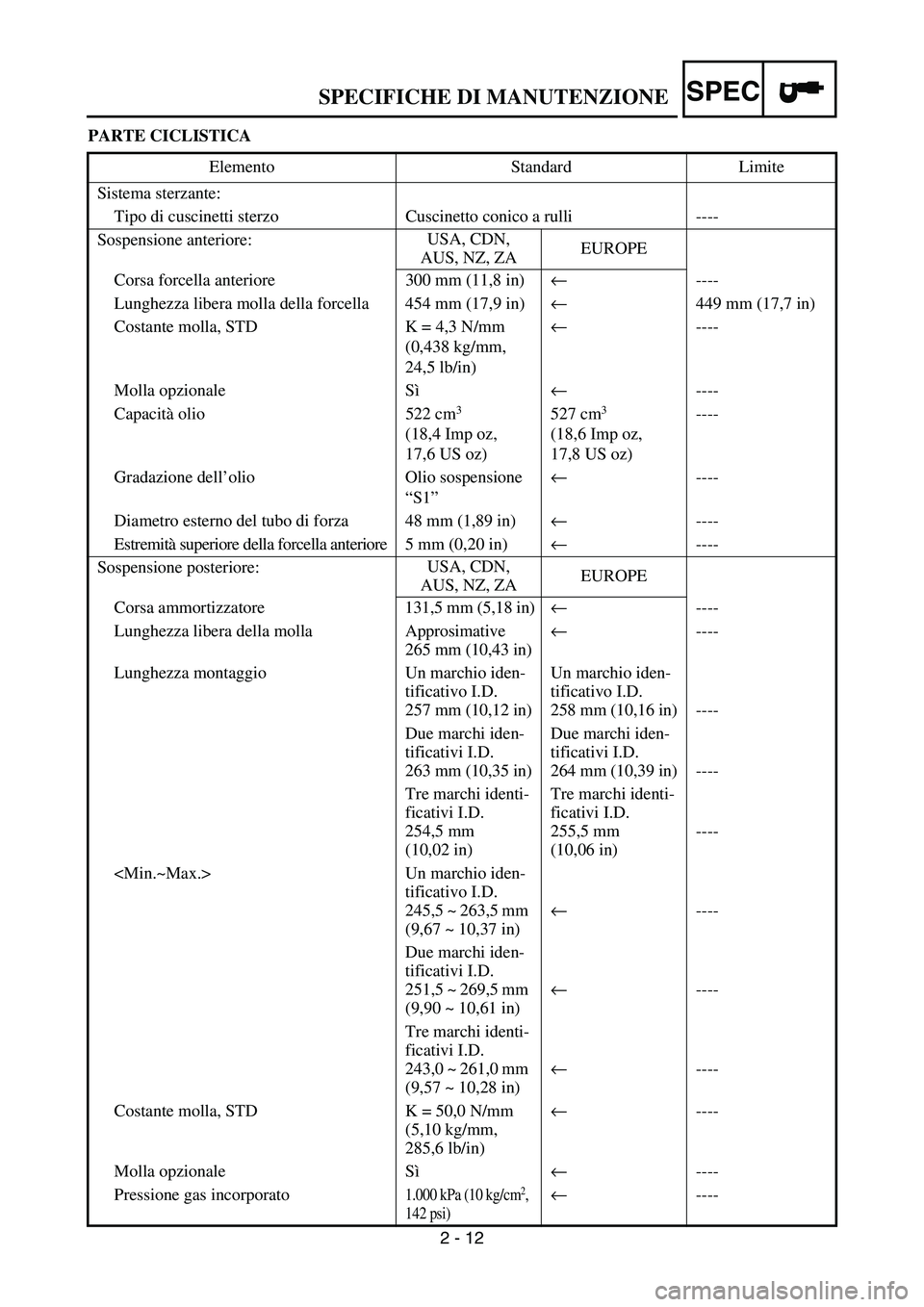

2 - 12 PARTE CICLISTICA
Elemento Standard Limite
Sistema sterzante:
Tipo di cuscinetti sterzo Cuscinetto conico a rulli ----
Sospensione anteriore:USA, CDN,
AUS, NZ, ZAEUROPE
Corsa forcella anteriore 300 mm (11,8 in)← ----
Lunghezza libera molla della forcella 454 mm (17,9 in)← 449 mm (17,7 in)
Costante molla, STD K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)← ----
Molla opzionale Sì← ----
Capacità olio 522 cm
3
(18,4 Imp oz,
17,6 US oz) 527 cm3
(18,6 Imp oz,
17,8 US oz) ----
Gradazione dell’olio Olio sospensione
“S1”← ----
Diametro esterno del tubo di forza 48 mm (1,89 in)← ----
Estremità superiore della forcella anteriore 5 mm (0,20 in)← ----
Sospensione posteriore:USA, CDN,
AUS, NZ, ZAEUROPE
Corsa ammortizzatore 131,5 mm (5,18 in)← ----
Lunghezza libera della molla Approsimative
265 mm (10,43 in)← ----
Lunghezza montaggio Un marchio iden-
tificativo I.D.
257 mm (10,12 in)Un marchio iden-
tificativo I.D.
258 mm (10,16 in) ----
Due marchi iden-
tificativi I.D.
263 mm (10,35 in)Due marchi iden-
tificativi I.D.
264 mm (10,39 in) ----
Tre marchi identi-
ficativi I.D.
254,5 mm
(10,02 in)Tre marchi identi-
ficativi I.D.
255,5 mm
(10,06 in)----
Un marchio iden-
tificativo I.D.
245,5 ~ 263,5 mm
(9,67 ~ 10,37 in)←----
Due marchi iden-
tificativi I.D.
251,5 ~ 269,5 mm
(9,90 ~ 10,61 in)←----
Tre marchi identi-
ficativi I.D.
243,0 ~ 261,0 mm
(9,57 ~ 10,28 in)←----
Costante molla, STD K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)← ----
Molla opzionale Sì← ----
Pressione gas incorporato
1.000 kPa (10 kg/cm2,
142 psi)← ----
SPECIFICHE DI MANUTENZIONE

SPEC

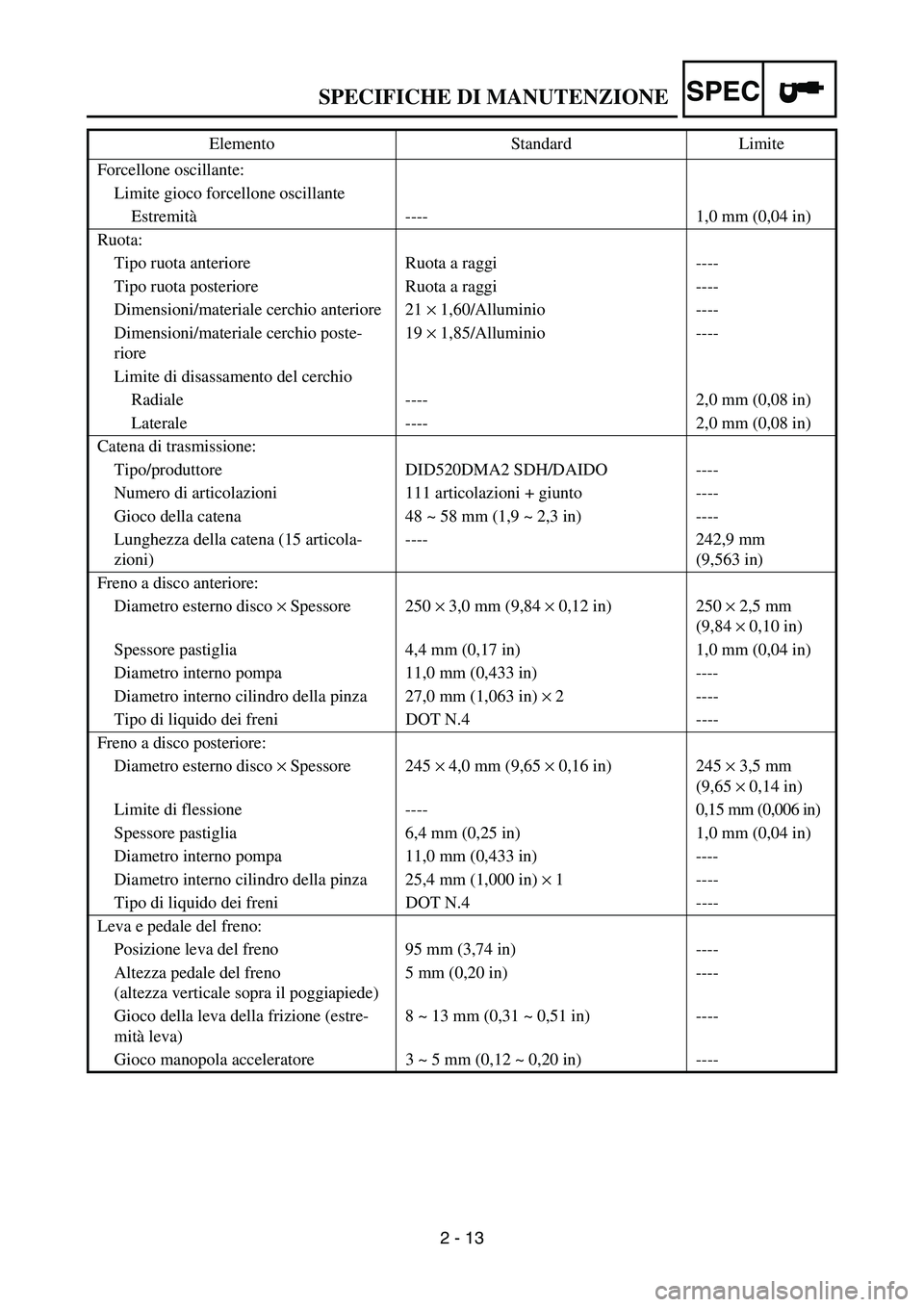

2 - 13 Forcellone oscillante:
Limite gioco forcellone oscillante
Estremità---- 1,0 mm (0,04 in)
Ruota:
Tipo ruota anteriore Ruota a raggi ----
Tipo ruota posteriore Ruota a raggi ----
Dimensioni/materiale cerchio anteriore 21 × 1,60/Alluminio ----
Dimensioni/materiale cerchio poste-
riore19 × 1,85/Alluminio ----
Limite di disassamento del cerchio
Radiale ---- 2,0 mm (0,08 in)
Laterale ---- 2,0 mm (0,08 in)
Catena di trasmissione:
Tipo/produttore DID520DMA2 SDH/DAIDO ----
Numero di articolazioni 111 articolazioni + giunto ----
Gioco della catena 48 ~ 58 mm (1,9 ~ 2,3 in) ----
Lunghezza della catena (15 articola-
zioni)---- 242,9 mm
(9,563 in)
Freno a disco anteriore:
Diametro esterno disco × Spessore 250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Spessore pastiglia 4,4 mm (0,17 in) 1,0 mm (0,04 in)
Diametro interno pompa 11,0 mm (0,433 in) ----
Diametro interno cilindro della pinza 27,0 mm (1,063 in) × 2 ----
Tipo di liquido dei freni DOT N.4 ----
Freno a disco posteriore:
Diametro esterno disco × Spessore 245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite di flessione ---- 0,15 mm (0,006 in)
Spessore pastiglia 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diametro interno pompa 11,0 mm (0,433 in) ----
Diametro interno cilindro della pinza 25,4 mm (1,000 in) × 1 ----
Tipo di liquido dei freni DOT N.4 ----
Leva e pedale del freno:
Posizione leva del freno 95 mm (3,74 in) ----
Altezza pedale del freno
(altezza verticale sopra il poggiapiede)5 mm (0,20 in) ----
Gioco della leva della frizione (estre-
mità leva)8 ~ 13 mm (0,31 ~ 0,51 in) ----
Gioco manopola acceleratore 3 ~ 5 mm (0,12 ~ 0,20 in) ----Elemento Standard Limite

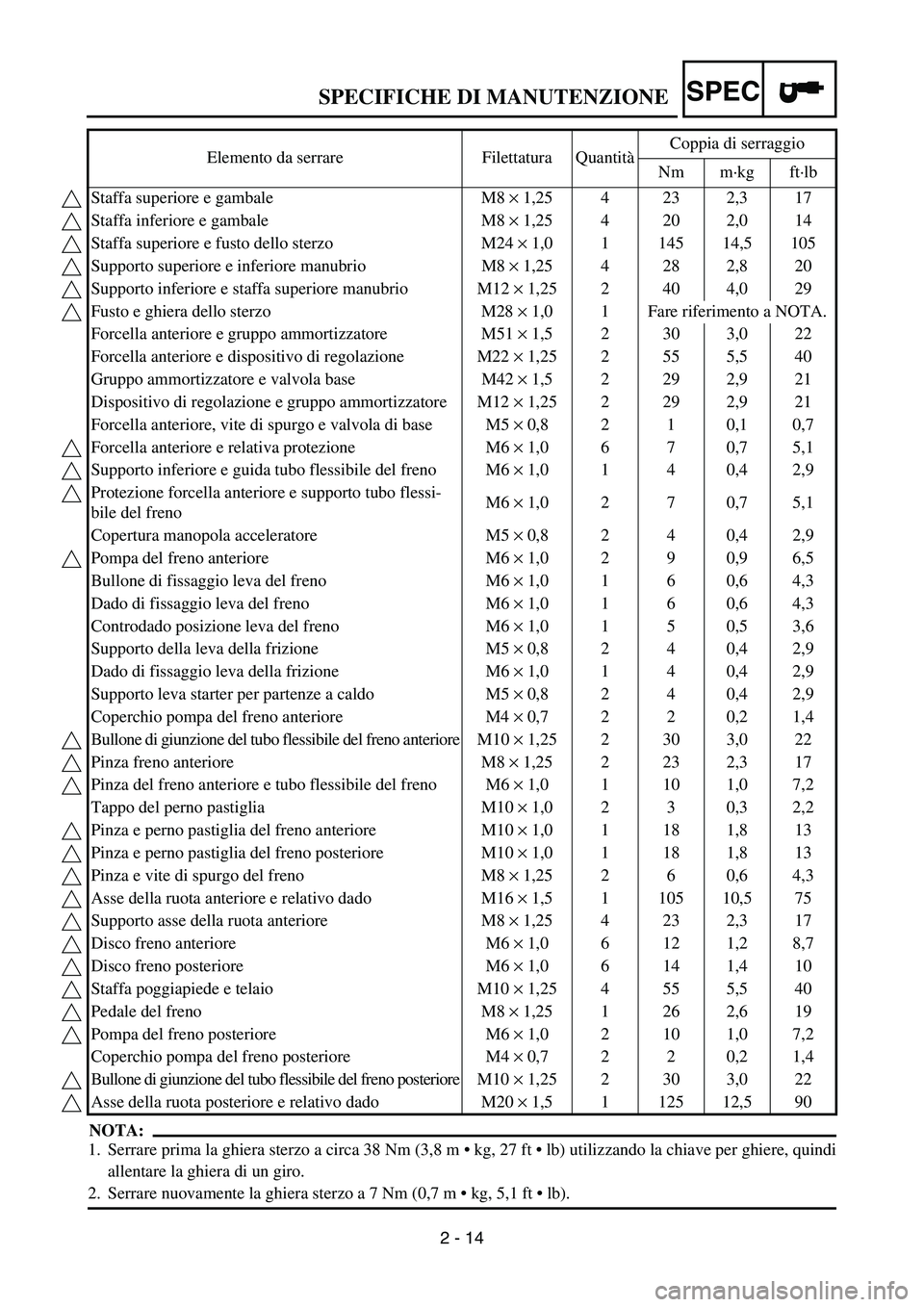

SPECIFICHE DI MANUTENZIONE

SPEC
2 - 14
NOTA:
1. Serrare prima la ghiera sterzo a circa 38 Nm (3,8 m  kg, 27 ft  lb) utilizzando la chiave per ghiere, quindi
allentare la ghiera di un giro.
2. Serrare nuovamente la ghiera sterzo a 7 Nm (0,7 m  kg, 5,1 ft  lb). Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Staffa superiore e gambale M8 × 1,25 4 23 2,3 17
Staffa inferiore e gambale M8 × 1,25 4 20 2,0 14
Staffa superiore e fusto dello sterzo M24 × 1,0 1 145 14,5 105
Supporto superiore e inferiore manubrio M8 × 1,25 4 28 2,8 20
Supporto inferiore e staffa superiore manubrio M12 × 1,25 2 40 4,0 29
Fusto e ghiera dello sterzo M28 × 1,0 1 Fare riferimento a NOTA.
Forcella anteriore e gruppo ammortizzatore M51 × 1,5 2 30 3,0 22
Forcella anteriore e dispositivo di regolazione M22 × 1,25 2 55 5,5 40
Gruppo ammortizzatore e valvola base M42 × 1,5 2 29 2,9 21
Dispositivo di regolazione e gruppo ammortizzatore M12 × 1,25 2 29 2,9 21
Forcella anteriore, vite di spurgo e valvola di base M5 × 0,8 2 1 0,1 0,7
Forcella anteriore e relativa protezione M6 × 1,0 6 7 0,7 5,1
Supporto inferiore e guida tubo flessibile del freno M6 × 1,0 1 4 0,4 2,9
Protezione forcella anteriore e supporto tubo flessi-
bile del frenoM6 × 1,0 2 7 0,7 5,1
Copertura manopola acceleratore M5 × 0,8 2 4 0,4 2,9
Pompa del freno anteriore M6 × 1,0 2 9 0,9 6,5
Bullone di fissaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Dado di fissaggio leva del freno M6 × 1,0 1 6 0,6 4,3
Controdado posizione leva del freno M6 × 1,0 1 5 0,5 3,6
Supporto della leva della frizione M5 × 0,8 2 4 0,4 2,9
Dado di fissaggio leva della frizione M6 × 1,0 1 4 0,4 2,9
Supporto leva starter per partenze a caldo M5 × 0,8 2 4 0,4 2,9
Coperchio pompa del freno anteriore M4 × 0,7 2 2 0,2 1,4
Bullone di giunzione del tubo flessibile del freno anteriore M10 × 1,25 2 30 3,0 22
Pinza freno anteriore M8 × 1,25 2 23 2,3 17
Pinza del freno anteriore e tubo flessibile del freno M6 × 1,0 1 10 1,0 7,2
Tappo del perno pastiglia M10 × 1,0 2 3 0,3 2,2
Pinza e perno pastiglia del freno anteriore M10 × 1,0 1 18 1,8 13
Pinza e perno pastiglia del freno posteriore M10 × 1,0 1 18 1,8 13
Pinza e vite di spurgo del freno M8 × 1,25 2 6 0,6 4,3
Asse della ruota anteriore e relativo dado M16 × 1,5 1 105 10,5 75
Supporto asse della ruota anteriore M8 × 1,25 4 23 2,3 17
Disco freno anteriore M6 × 1,0 6 12 1,2 8,7
Disco freno posteriore M6 × 1,0 6 14 1,4 10
Staffa poggiapiede e telaio M10 × 1,25 4 55 5,5 40
Pedale del freno M8 × 1,25 1 26 2,6 19
Pompa del freno posteriore M6 × 1,0 2 10 1,0 7,2
Coperchio pompa del freno posteriore M4 × 0,7 2 2 0,2 1,4
Bullone di giunzione del tubo flessibile del freno posteriore M10 × 1,25 2 30 3,0 22
Asse della ruota posteriore e relativo dado M20 × 1,5 1 125 12,5 90

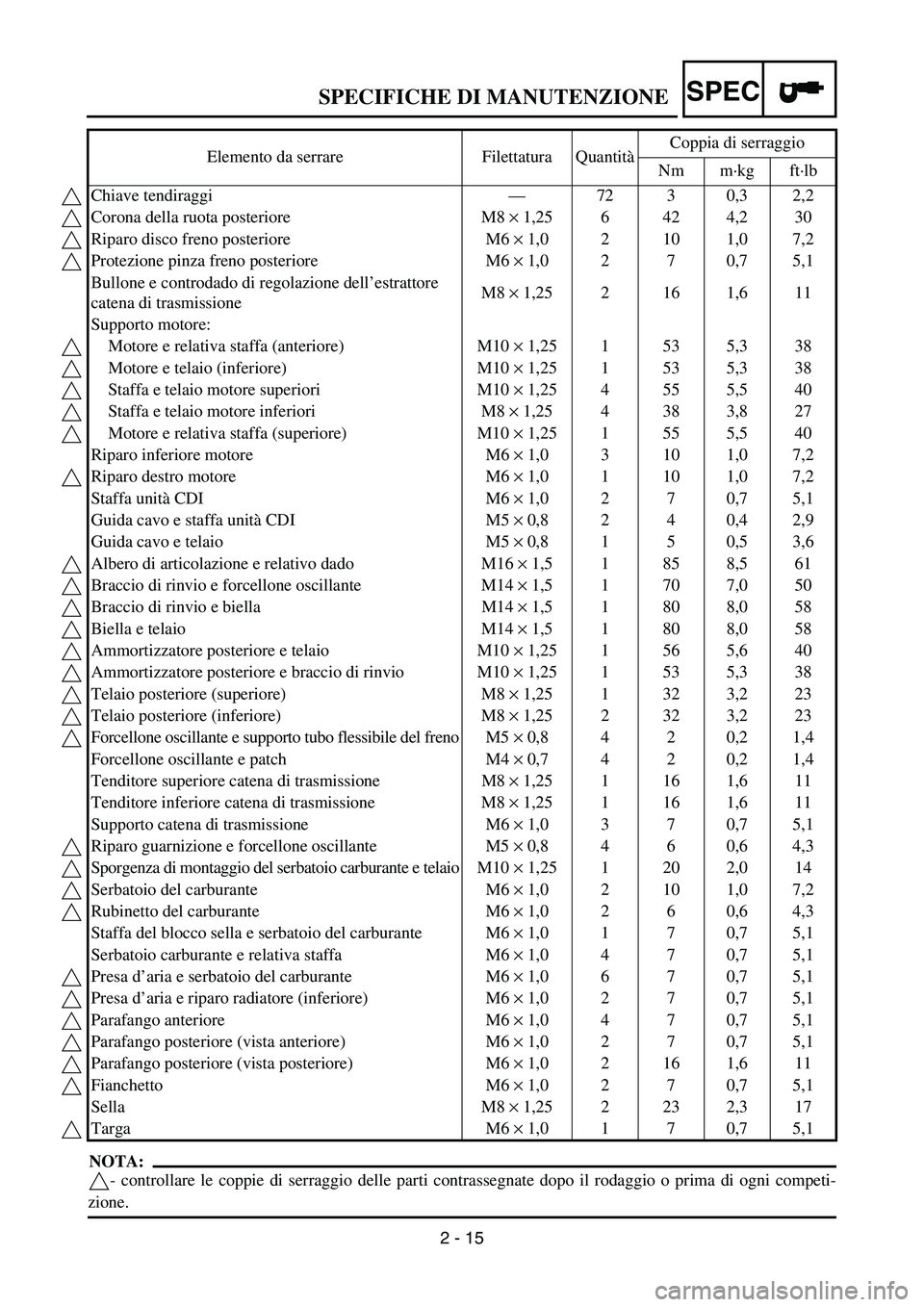

SPECIFICHE DI MANUTENZIONE

SPEC
2 - 15
NOTA:
- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competi-
zione.Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Chiave tendiraggi—72 3 0,3 2,2
Corona della ruota posteriore M8 × 1,25 6 42 4,2 30
Riparo disco freno posteriore M6 × 1,0 2 10 1,0 7,2
Protezione pinza freno posteriore M6 × 1,0 2 7 0,7 5,1
Bullone e controdado di regolazione dell’estrattore
catena di trasmissioneM8 × 1,25 2 16 1,6 11
Supporto motore:
Motore e relativa staffa (anteriore) M10 × 1,25 1 53 5,3 38
Motore e telaio (inferiore) M10 × 1,25 1 53 5,3 38
Staffa e telaio motore superiori M10 × 1,25 4 55 5,5 40
Staffa e telaio motore inferiori M8 × 1,25 4 38 3,8 27
Motore e relativa staffa (superiore) M10 × 1,25 1 55 5,5 40
Riparo inferiore motore M6 × 1,0 3 10 1,0 7,2
Riparo destro motore M6 × 1,0 1 10 1,0 7,2
Staffa unità CDI M6 × 1,0 2 7 0,7 5,1
Guida cavo e staffa unità CDI M5 × 0,8 2 4 0,4 2,9
Guida cavo e telaio M5 × 0,8 1 5 0,5 3,6
Albero di articolazione e relativo dado M16 × 1,5 1 85 8,5 61
Braccio di rinvio e forcellone oscillante M14 × 1,5 1 70 7,0 50
Braccio di rinvio e biella M14 × 1,5 1 80 8,0 58
Biella e telaio M14 × 1,5 1 80 8,0 58
Ammortizzatore posteriore e telaio M10 × 1,25 1 56 5,6 40
Ammortizzatore posteriore e braccio di rinvio M10 × 1,25 1 53 5,3 38
Telaio posteriore (superiore) M8 × 1,25 1 32 3,2 23
Telaio posteriore (inferiore) M8 × 1,25 2 32 3,2 23
Forcellone oscillante e supporto tubo flessibile del freno M5 × 0,8 4 2 0,2 1,4
Forcellone oscillante e patch M4 × 0,7 4 2 0,2 1,4
Tenditore superiore catena di trasmissione M8 × 1,25 1 16 1,6 11
Tenditore inferiore catena di trasmissione M8 × 1,25 1 16 1,6 11
Supporto catena di trasmissione M6 × 1,0 3 7 0,7 5,1
Riparo guarnizione e forcellone oscillante M5 × 0,8 4 6 0,6 4,3
Sporgenza di montaggio del serbatoio carburante e telaio M10 × 1,25 1 20 2,0 14
Serbatoio del carburante M6 × 1,0 2 10 1,0 7,2
Rubinetto del carburante M6 × 1,0 2 6 0,6 4,3
Staffa del blocco sella e serbatoio del carburante M6 × 1,0 1 7 0,7 5,1
Serbatoio carburante e relativa staffa M6 × 1,0 4 7 0,7 5,1
Presa d’aria e serbatoio del carburante M6 × 1,0 6 7 0,7 5,1
Presa d’aria e riparo radiatore (inferiore) M6 × 1,0 2 7 0,7 5,1
Parafango anteriore M6 × 1,0 4 7 0,7 5,1
Parafango posteriore (vista anteriore) M6 × 1,0 2 7 0,7 5,1
Parafango posteriore (vista posteriore) M6 × 1,0 2 16 1,6 11
Fianchetto M6 × 1,0 2 7 0,7 5,1
Sella M8 × 1,25 2 23 2,3 17
Targa M6 × 1,0 1 7 0,7 5,1

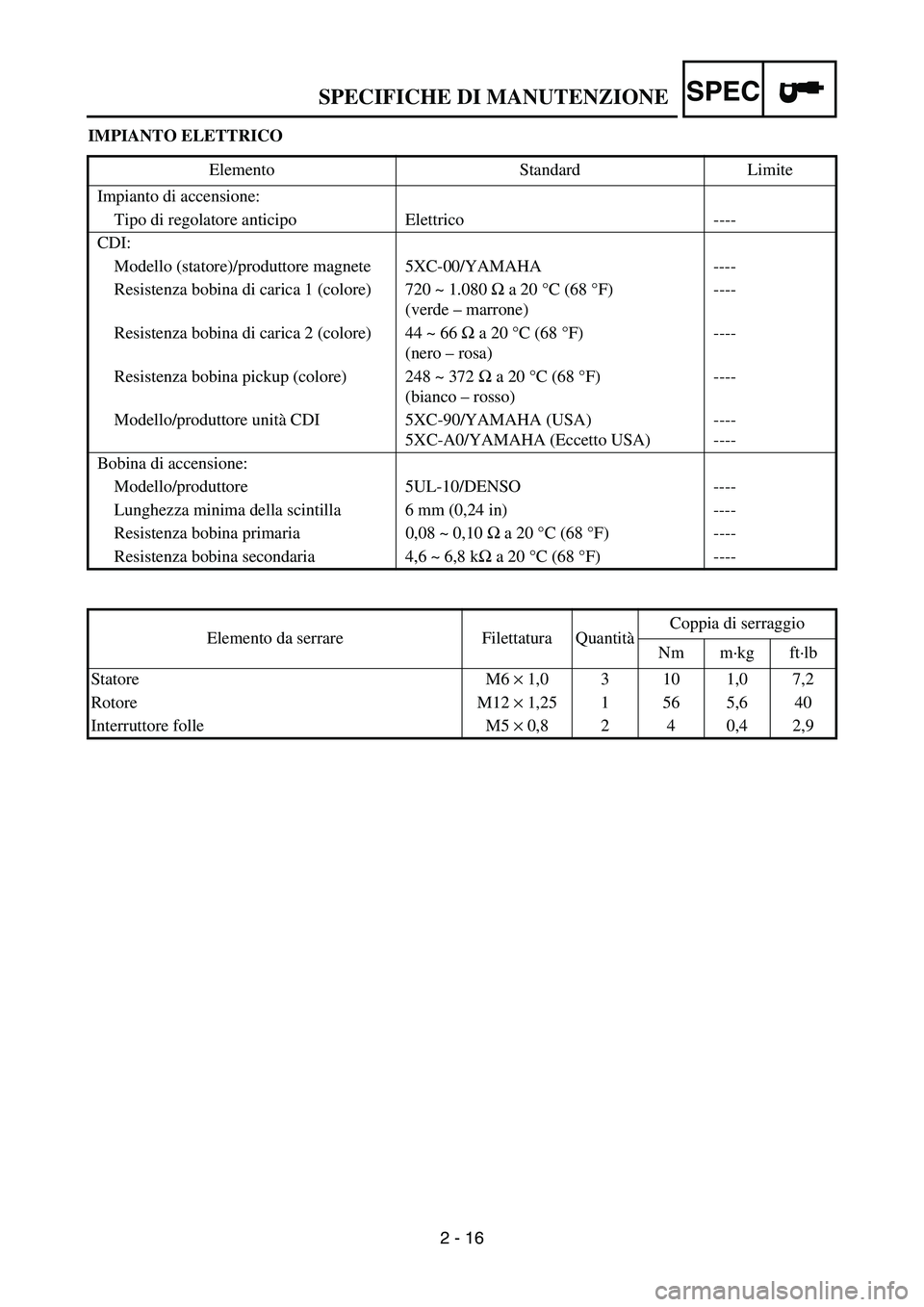

SPECIFICHE DI MANUTENZIONE

SPEC
2 - 16 IMPIANTO ELETTRICO
Elemento Standard Limite
Impianto di accensione:
Tipo di regolatore anticipo Elettrico ----
CDI:
Modello (statore)/produttore magnete 5XC-00/YAMAHA ----
Resistenza bobina di carica 1 (colore) 720 ~ 1.080 Ω a 20 °C (68 °F)
(verde – marrone)----
Resistenza bobina di carica 2 (colore) 44 ~ 66 Ω a 20°C (68 °F)
(nero – rosa)----
Resistenza bobina pickup (colore) 248 ~ 372 Ω a 20°C (68 °F)
(bianco – rosso)----
Modello/produttore unità CDI 5XC-90/YAMAHA (USA)
5XC-A0/YAMAHA (Eccetto USA)----
----
Bobina di accensione:
Modello/produttore 5UL-10/DENSO ----
Lunghezza minima della scintilla 6 mm (0,24 in) ----
Resistenza bobina primaria 0,08 ~ 0,10 Ω a 20 °C (68 °F) ----
Resistenza bobina secondaria 4,6 ~ 6,8 kΩ a 20 °C (68 °F) ----
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m·kg ft·lb
Statore M6 × 1,0 3 10 1,0 7,2
Rotore M12 × 1,25 1 56 5,6 40
Interruttore folle M5 × 0,8 2 4 0,4 2,9
SPECIFICHE DI MANUTENZIONE
