Page 511 of 633

YAMAHA YZ426F 2002 Manual PDF 5 - 40
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung den Aus-
bauLENKER DEMONTIEREN
Nummernschild Nur die Befestigung demontier

Page 513 of 633

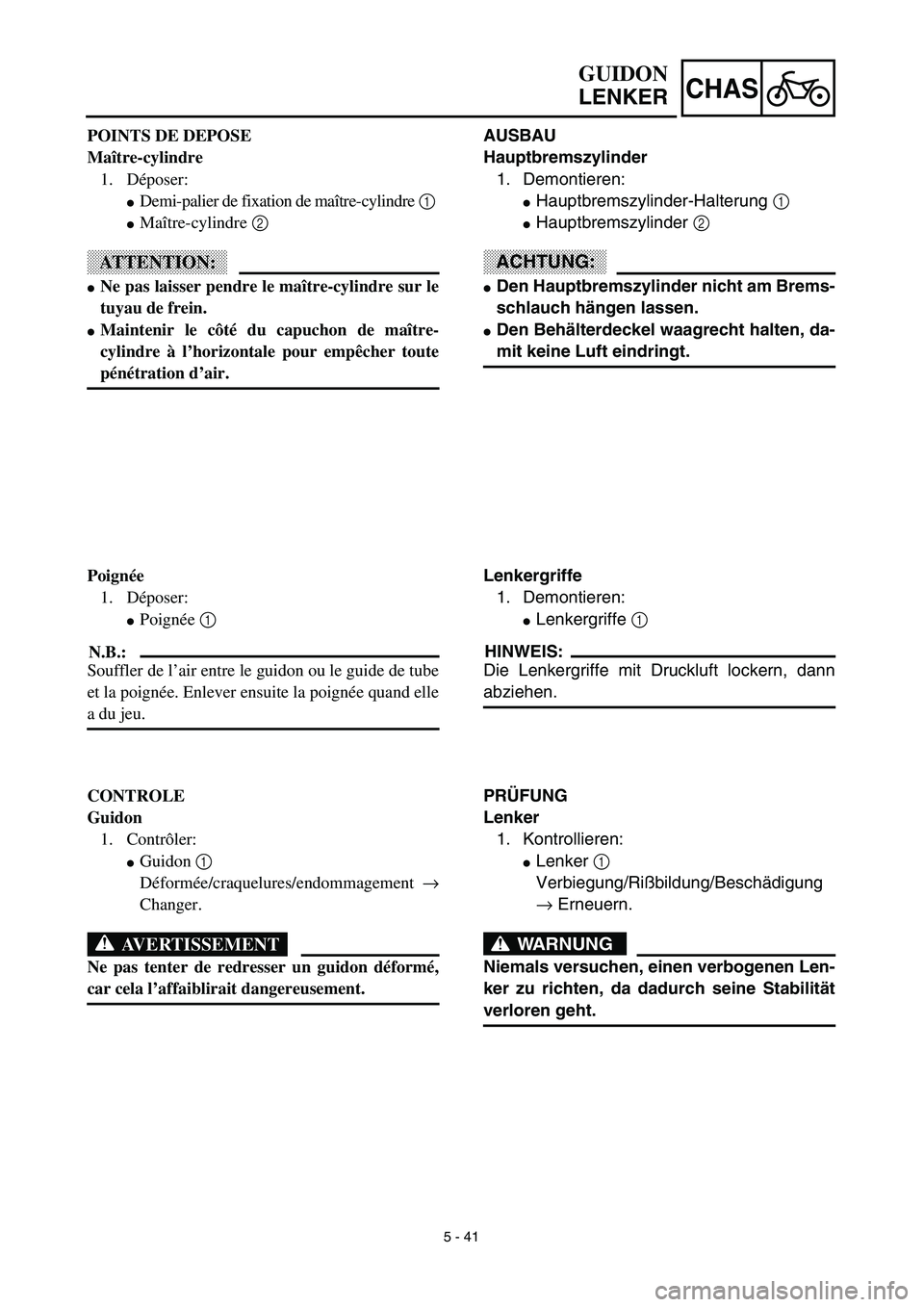

YAMAHA YZ426F 2002 Manual PDF 5 - 41
CHAS
AUSBAU
Hauptbremszylinder
1. Demontieren:
Hauptbremszylinder-Halterung 1
Hauptbremszylinder 2
ACHTUNG:
Den Hauptbremszylinder nicht am Brems-
schlauch hängen lassen.
Den Behälterde

Page 523 of 633

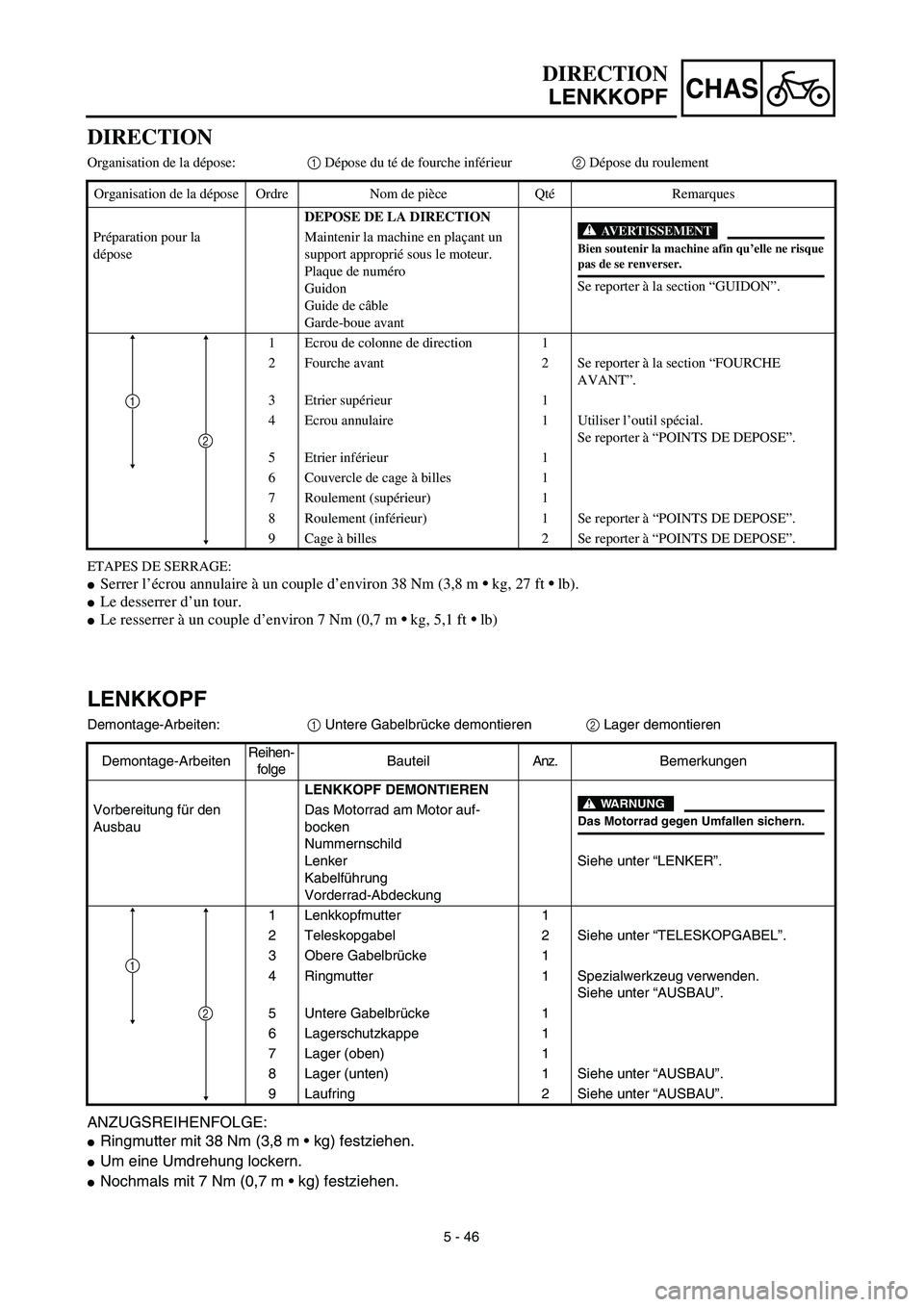

YAMAHA YZ426F 2002 Manual PDF 5 - 46
CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren 2 Lager demontieren
ANZUGSREIHENFOLGE:
Ringmutter mit 38 Nm (3,8 m • kg) festziehen.
Um eine Umdrehung lockern.
Nochmals

Page 525 of 633

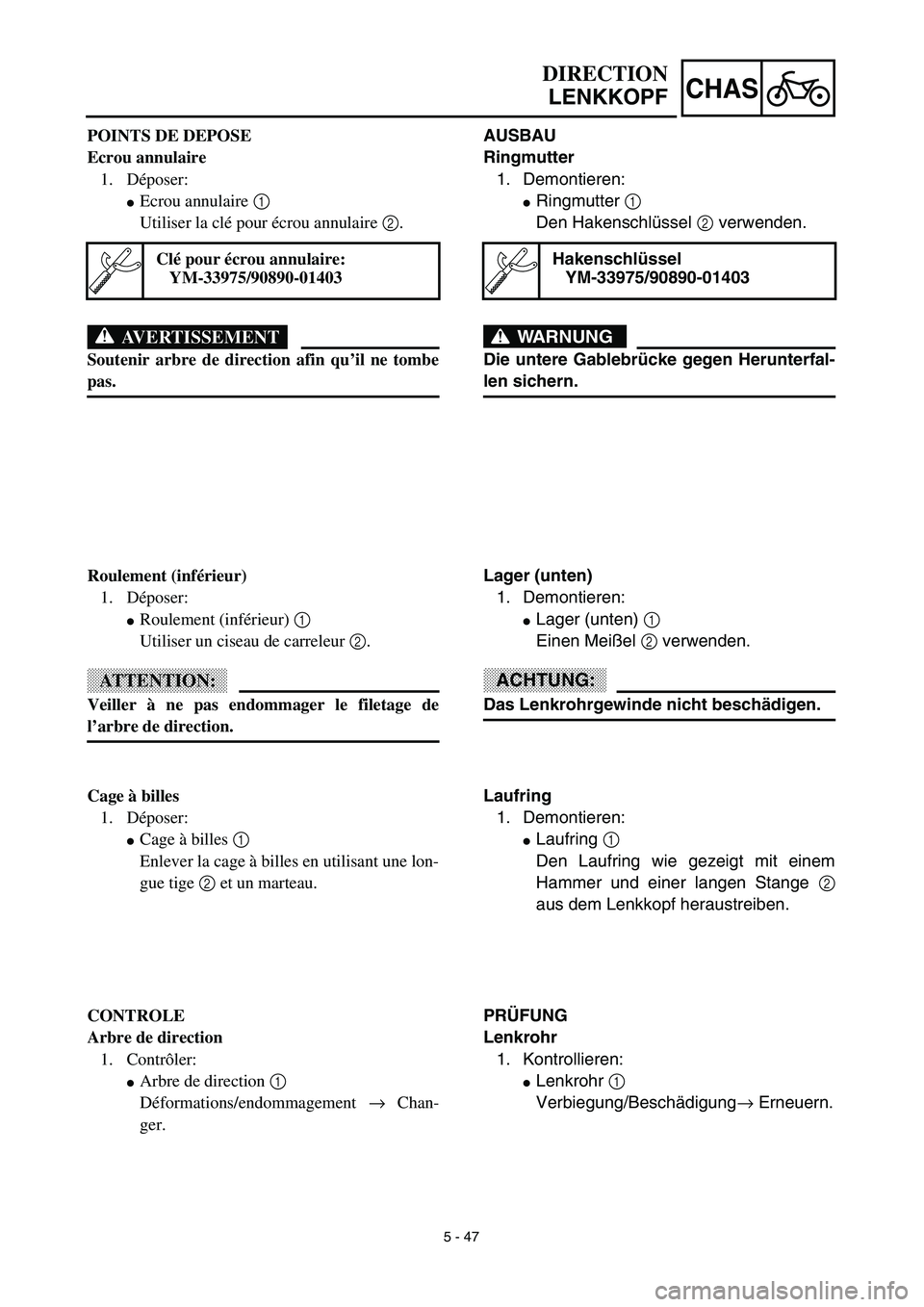

YAMAHA YZ426F 2002 Manual PDF 5 - 47
CHAS
AUSBAU
Ringmutter
1. Demontieren:
Ringmutter 1
Den Hakenschlüssel 2 verwenden.
WARNUNG
Die untere Gablebrücke gegen Herunterfal-
len sichern.
Hakenschlüssel
YM-33975/90890-01403
Lager

Page 533 of 633

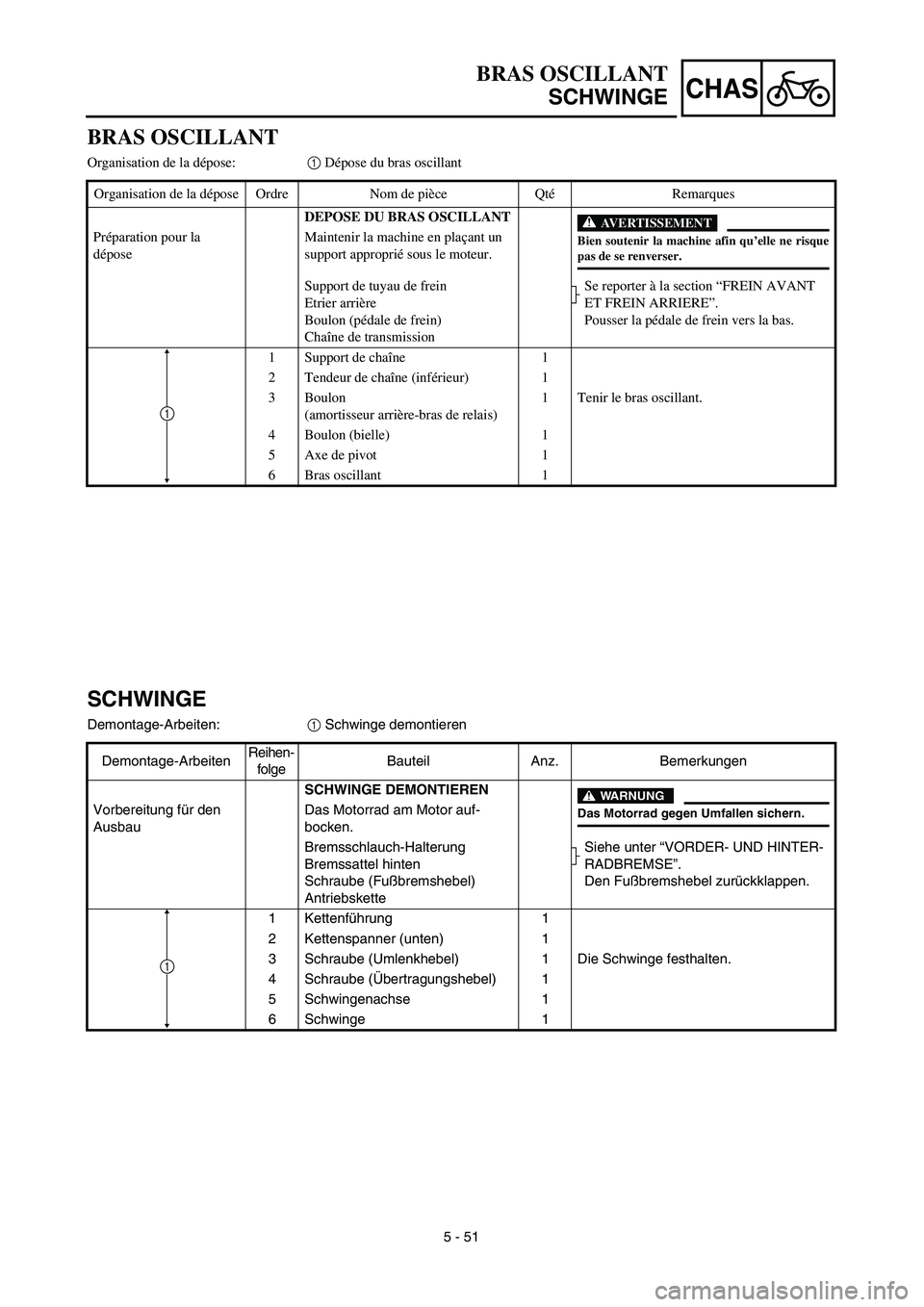

YAMAHA YZ426F 2002 Manual PDF 5 - 51
CHAS
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENT
Bien soutenir la m

Page 535 of 633

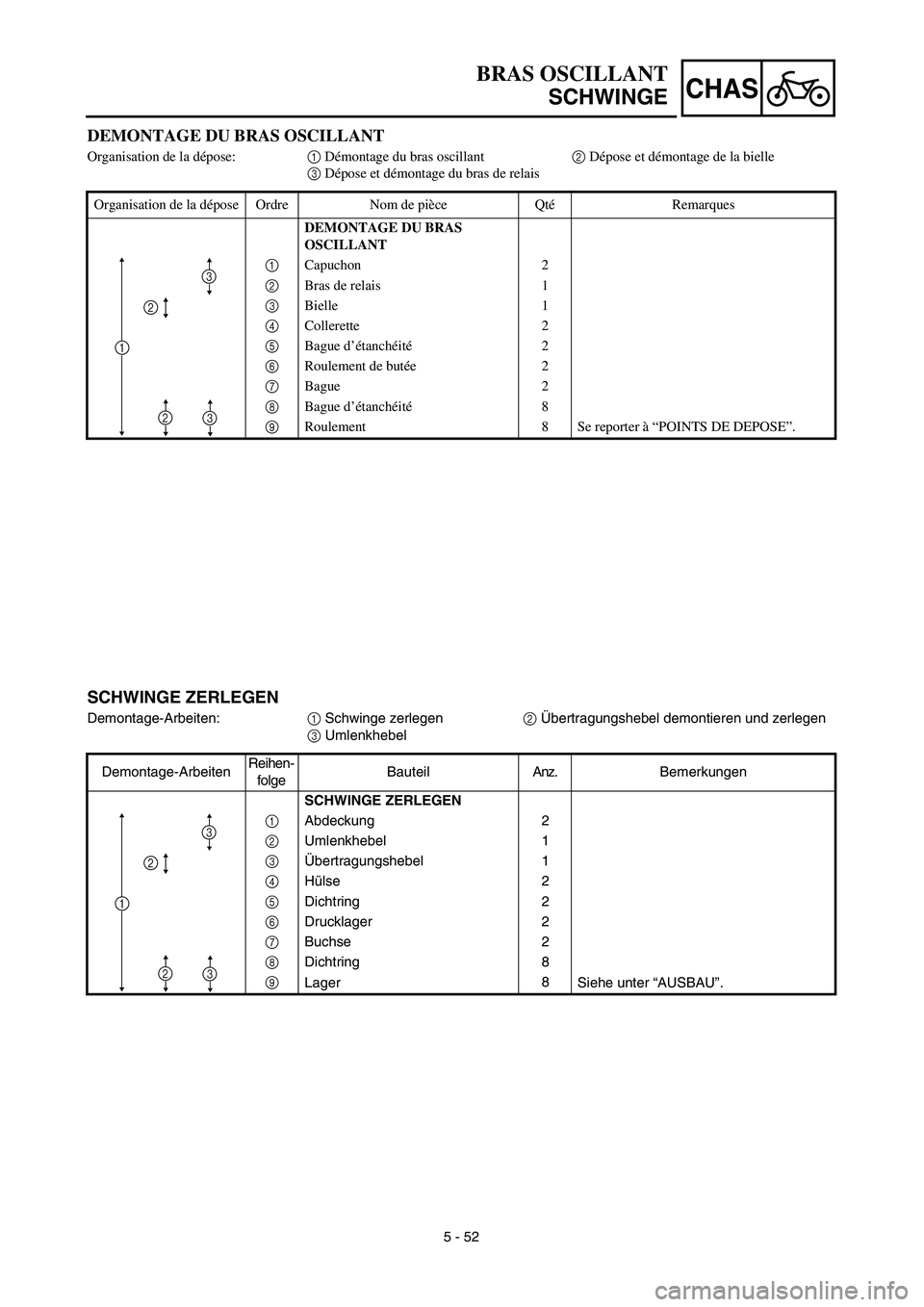

YAMAHA YZ426F 2002 Manual PDF 5 - 52
CHAS
BRAS OSCILLANT
SCHWINGE
SCHWINGE ZERLEGEN
Demontage-Arbeiten:1 Schwinge zerlegen2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerk

Page 537 of 633

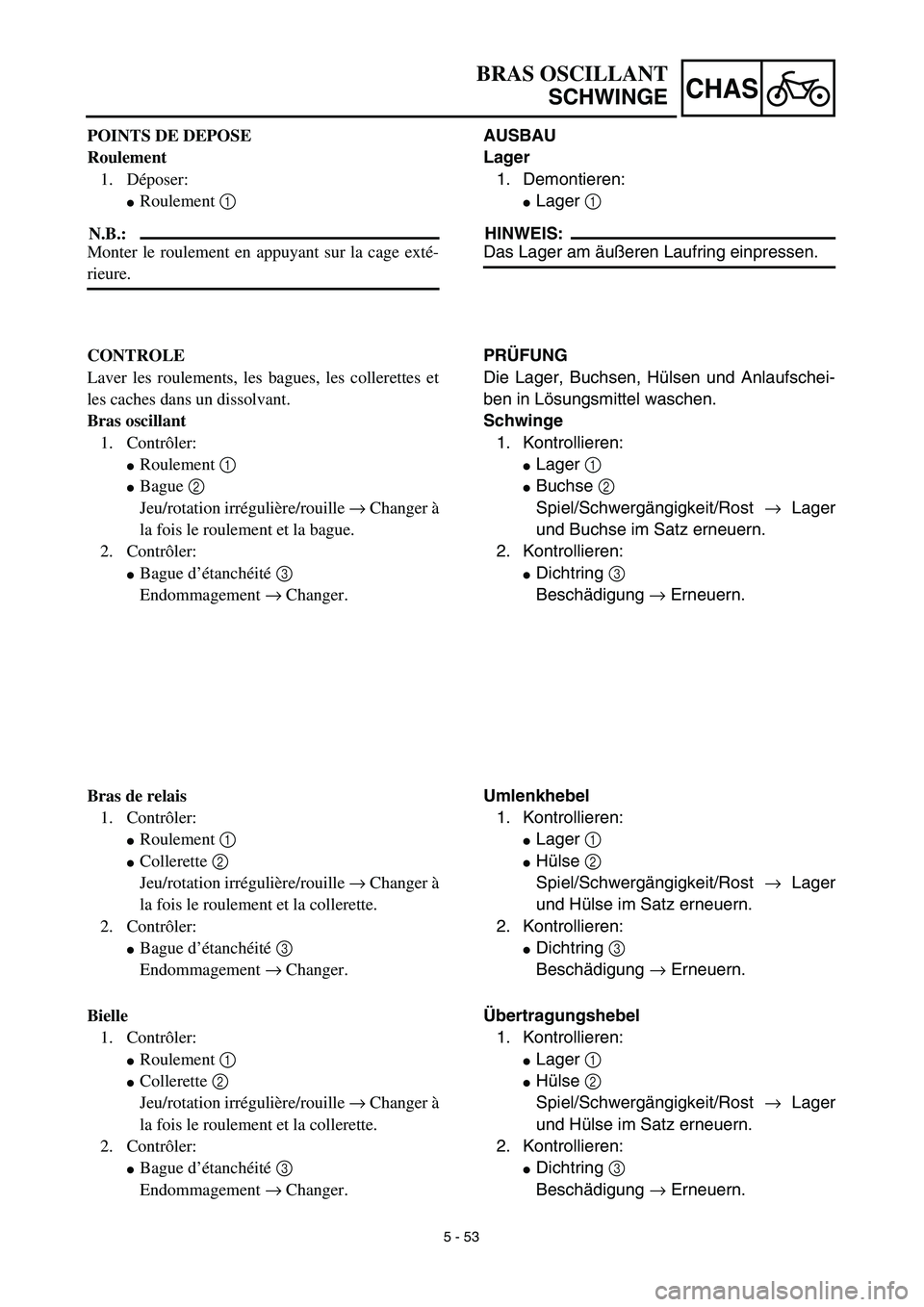

YAMAHA YZ426F 2002 Manual PDF 5 - 53
CHAS
BRAS OSCILLANT
SCHWINGE
AUSBAU
Lager
1. Demontieren:
Lager 1
HINWEIS:
Das Lager am äußeren Laufring einpressen.
PRÜFUNG
Die Lager, Buchsen, Hülsen und Anlaufschei-
ben in Lösungsmit

Page 547 of 633

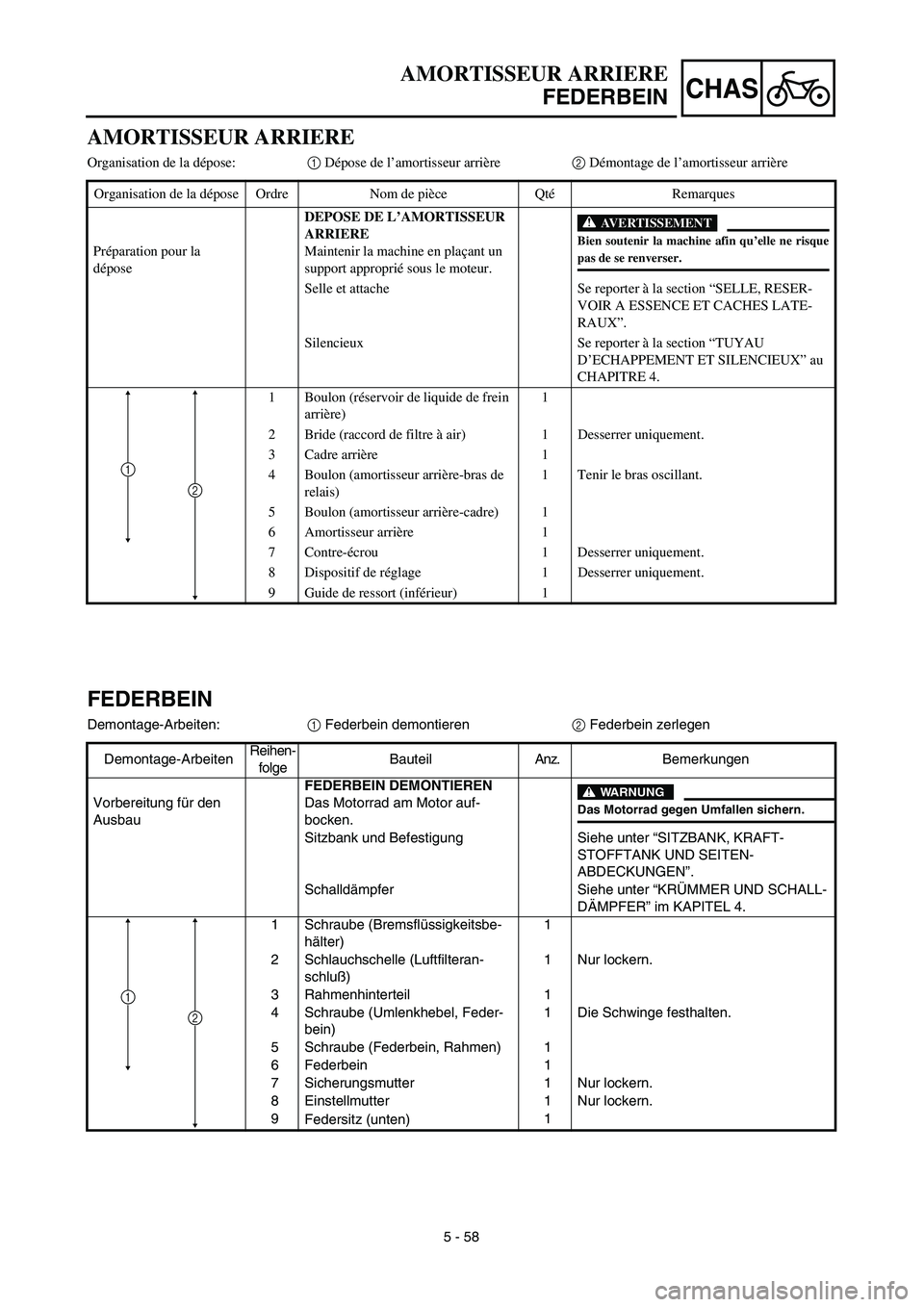

YAMAHA YZ426F 2002 Manual PDF 5 - 58
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
FEDERBEIN
Demontage-Arbeiten:1 Federbein demontieren2 Federbein zerlegen
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauFE

Page 549 of 633

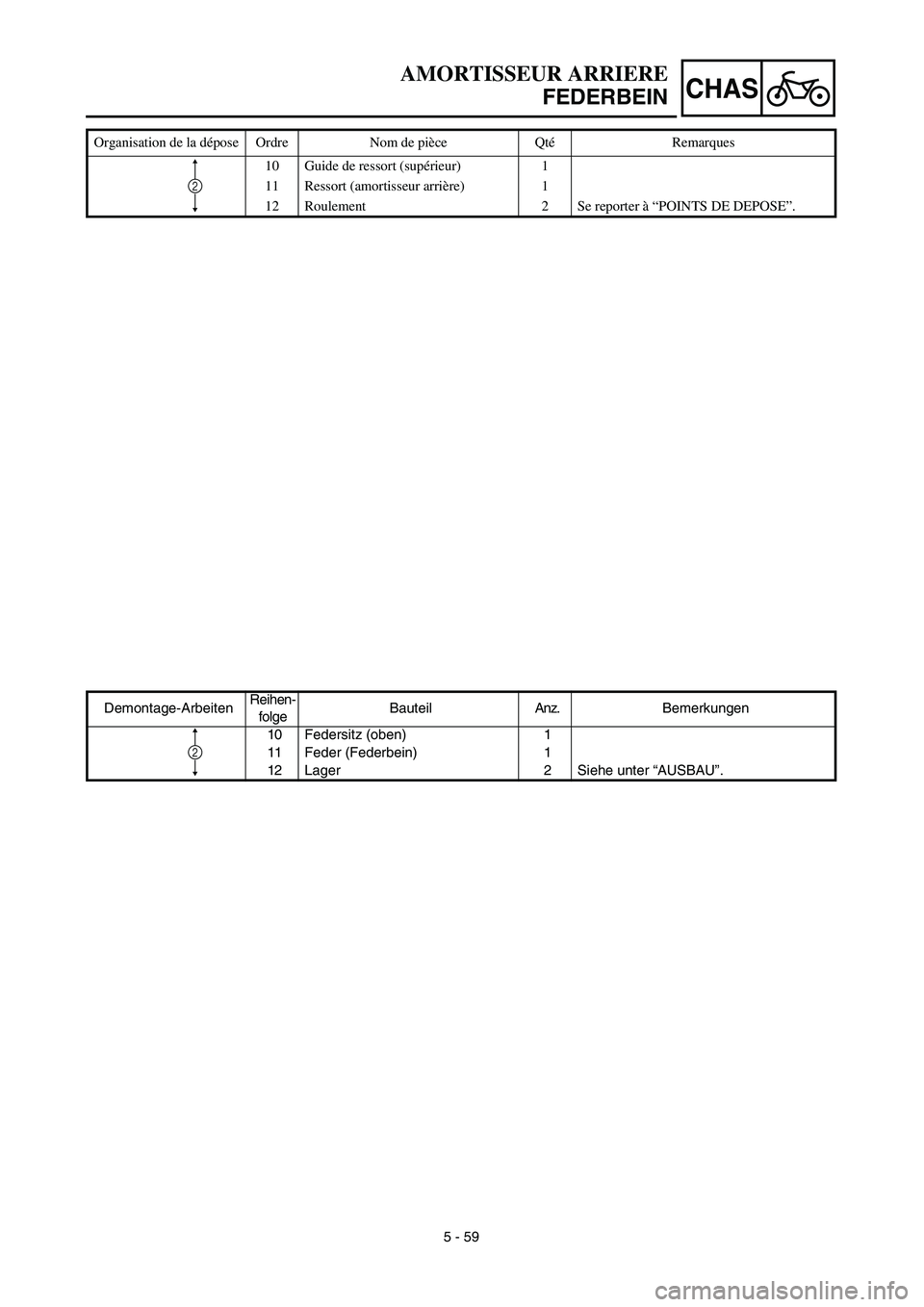

YAMAHA YZ426F 2002 Manual PDF 5 - 59
CHAS
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
10 Federsitz (oben) 1
11 Feder (Federbein) 1
12 Lager 2 Siehe unter “AUSBAU”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
Organisation de la d

Page 553 of 633

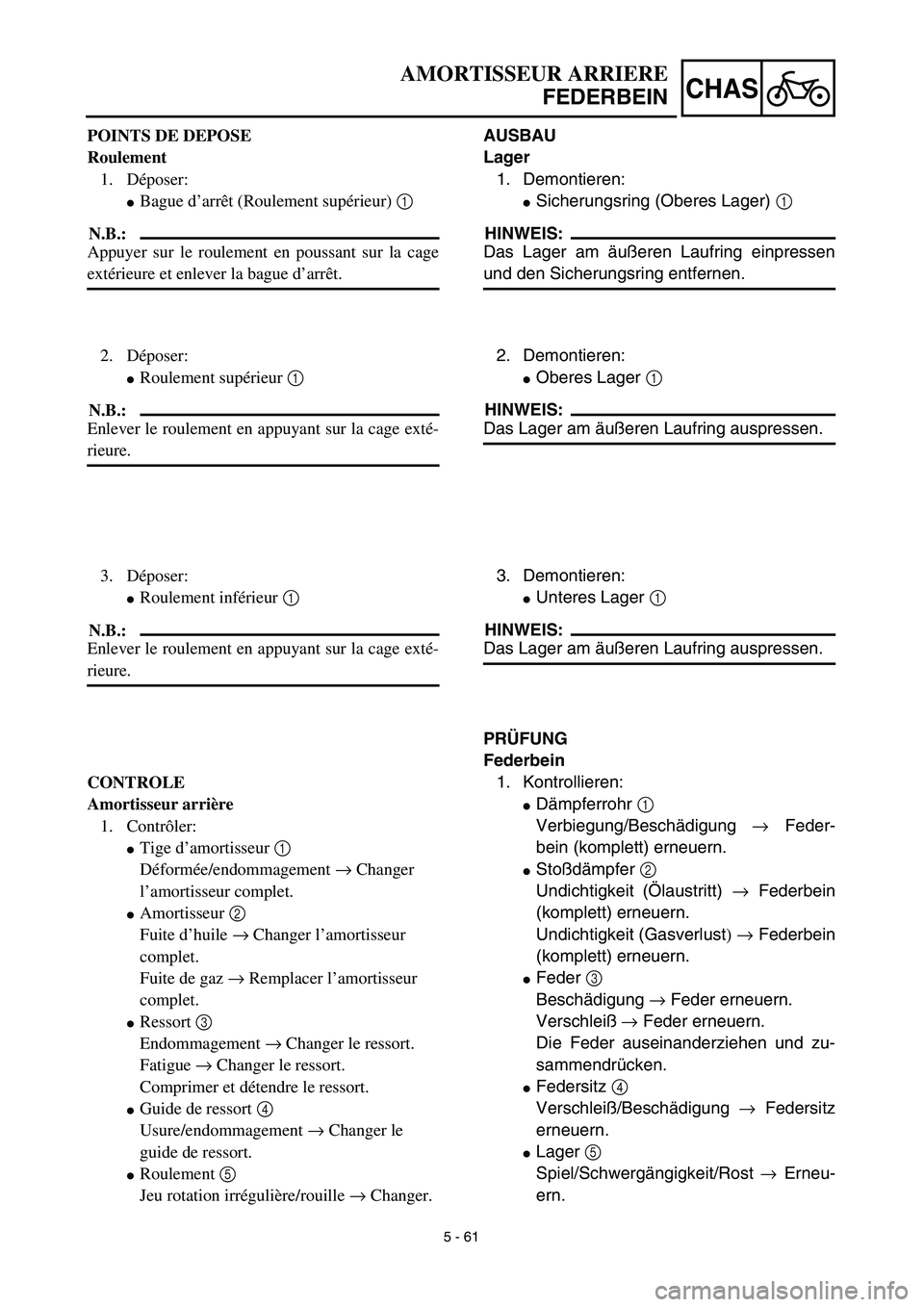

YAMAHA YZ426F 2002 Manual PDF
5 - 61
CHAS

AUSBAU
Lager
1. Demontieren:

Sicherungsring (Oberes Lager)
1

HINWEIS:

Das Lager am äußeren Laufring einpressen
und den Sicherungsring entfernen.
2. Demontieren:

O
