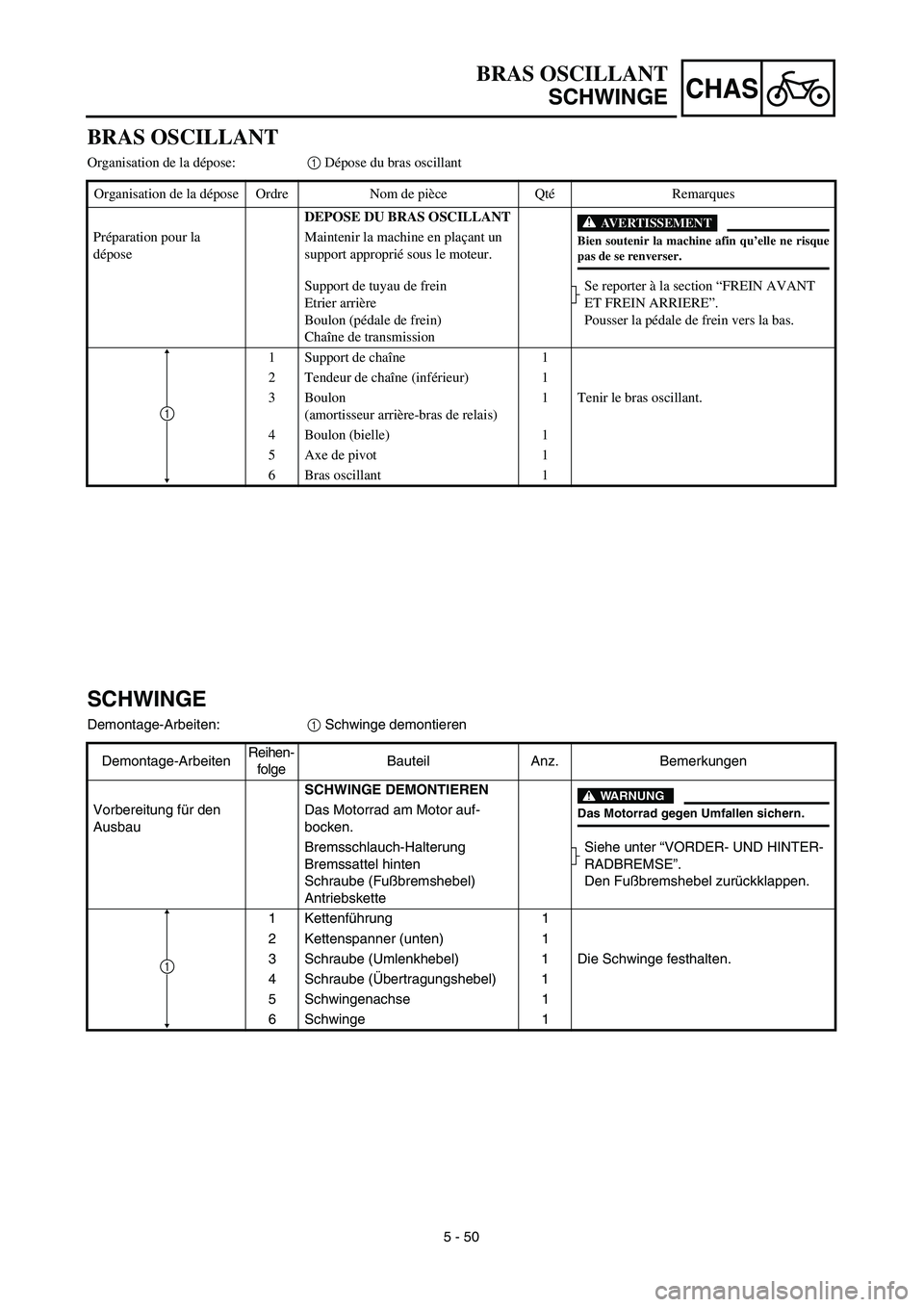

5 - 50
CHAS
BRAS OSCILLANT
Organisation de la dépose:1 Dépose du bras oscillant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU BRAS OSCILLANT
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Préparation pour la
déposeMaintenir la machine en plaçant un
support approprié sous le moteur.
Support de tuyau de frein
Etrier arrière
Boulon (pédale de frein)
Chaîne de transmissionSe reporter à la section “FREIN AVANT
ET FREIN ARRIERE”.
Pousser la pédale de frein vers la bas.
1 Support de chaîne 1
2 Tendeur de chaîne (inférieur) 1
3 Boulon
(amortisseur arrière-bras de relais)1 Tenir le bras oscillant.
4 Boulon (bielle) 1
5 Axe de pivot 1
6 Bras oscillant 1
1
BRAS OSCILLANT
SCHWINGE
SCHWINGE
Demontage-Arbeiten:1 Schwinge demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
SCHWINGE DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.Vorbereitung für den
AusbauDas Motorrad am Motor auf-
bocken.
Bremsschlauch-Halterung
Bremssattel hinten
Schraube (Fußbremshebel)
AntriebsketteSiehe unter “VORDER- UND HINTER-
RADBREMSE”.
Den Fußbremshebel zurückklappen.
1 Kettenführung 1
2 Kettenspanner (unten) 1
3 Schraube (Umlenkhebel) 1 Die Schwinge festhalten.
4 Schraube (Übertragungshebel) 1
5 Schwingenachse 1
6 Schwinge 1
1

5 - 51
CHASSWINGARM
EC578000
SWINGARM DISASSEMBLY
Extent of removal:1 Swingarm disassembly2 Connecting rod removal and disassembly
3 Relay arm removal and disassembly
Extent of removal Order Part name Q’ty Remarks
SWINGARM DISASSEMBLY
1 Cap 2
2 Relay arm 1
3 Connecting rod 1
4 Collar 2
5 Oil seal 2
6 Thrust bearing 2
7 Bush 2
8 Oil seal 8
9 Bearing 8 Refer to “REMOVAL POINTS”.
1
2
32
3

5 - 51
CHAS
BRAS OSCILLANT
SCHWINGE
SCHWINGE ZERLEGEN
Demontage-Arbeiten:1 Schwinge zerlegen2 Übertragungshebel demontieren und zerlegen
3 Umlenkhebel
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
SCHWINGE ZERLEGEN
1 Abdeckung 2
2 Umlenkhebel 1
3 Übertragungshebel 1
4 Hülse 2
5 Dichtring 2
6 Drucklager 2
7 Buchse 2
8 Dichtring 8
9
Lager8
Siehe unter “AUSBAU”.
1
2
32
3

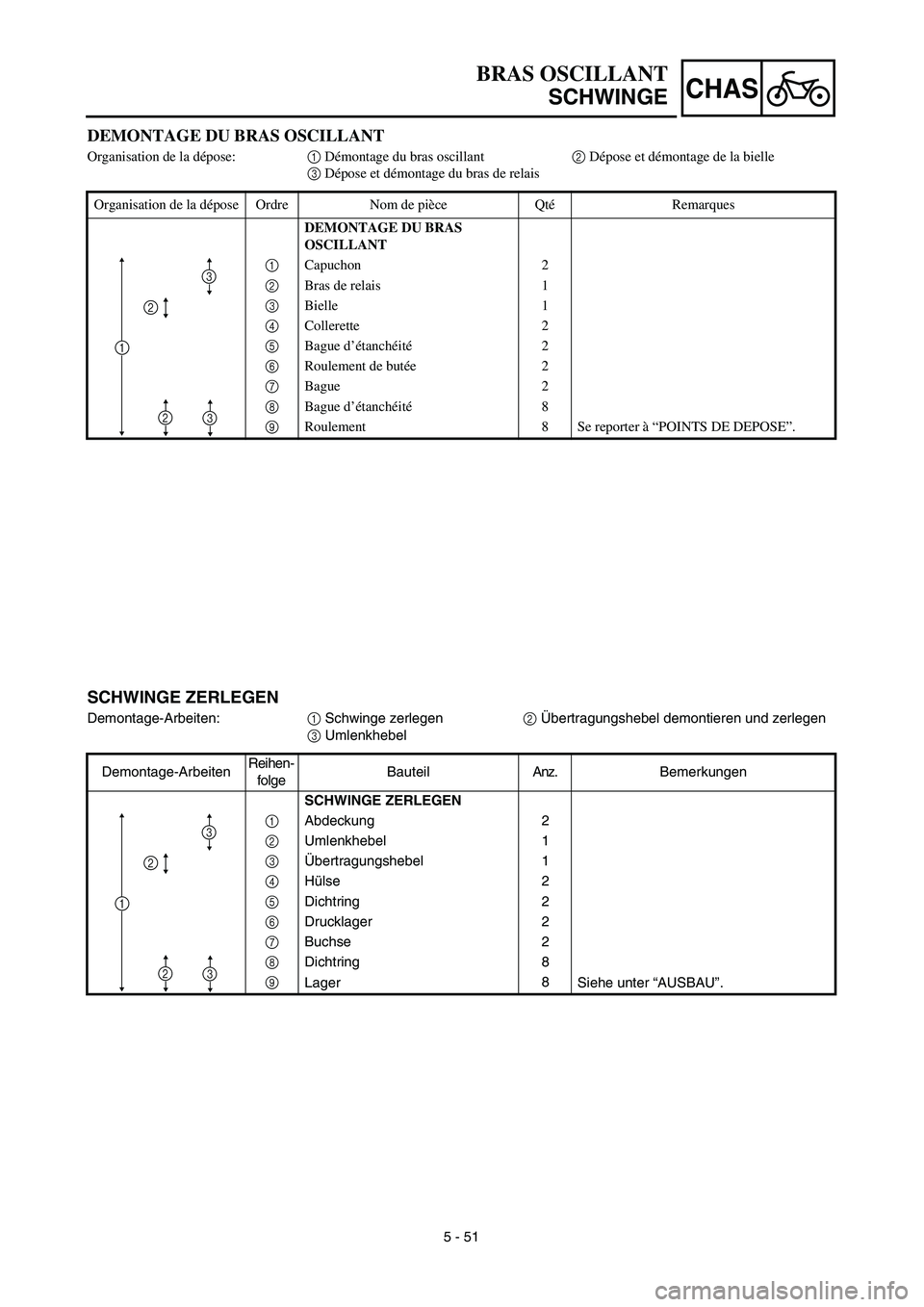

DEMONTAGE DU BRAS OSCILLANT
Organisation de la dépose:1 Démontage du bras oscillant2 Dépose et démontage de la bielle
3 Dépose et démontage du bras de relais
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DU BRAS
OSCILLANT
1 Capuchon 2
2 Bras de relais 1
3 Bielle 1
4 Collerette 2
5 Bague d’étanchéité2
6 Roulement de butée2
7 Bague 2
8 Bague d’étanchéité8
9Roulement 8 Se reporter à “POINTS DE DEPOSE”.
1
2
32
3

5 - 52
CHASSWINGARM
EC573000
REMOVAL POINTS
EC573200
Bearing
1. Remove:
Bearing 1
NOTE:
Install the bearing by pressing its outer race.
EC574010
INSPECTION
Wash the bearings, bushes, collars, and cov-
ers in a solvent.
EC574111
Swingarm
1. Inspect:
Bearing 1
Bush 2
Free play exists/unsmooth revolution/
rust → Replace bearing and bush as a
set.
2. Inspect:
Oil seal 3
Damage → Replace.
EC574210
Relay arm
1. Inspect:
Bearing (polylube bearing) 1
Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
Bearing (polylube bearing) 1
Loss of solid lubrication → Replace.
Oil seal 3
Damage → Replace.
NOTE:
Polylube bearings, with solid lubrication, have
been adopted with the intent to make the nee-
dle bearings, used in this model, maintenance
free. With polylube bearings, no grease nipple
and regular lubrication is necessary. However,
grease should be applied to all oil seals and
collars when removed or installed.

5 - 52
CHAS
BRAS OSCILLANT
SCHWINGE
AUSBAU
Lager
1. Demontieren:
Lager 1
HINWEIS:
Das Lager am äußeren Laufring einpressen.
PRÜFUNG
Die Lager, Buchsen, Hülsen und Anlaufschei-
ben in Lösungsmittel waschen.
Schwinge
1. Kontrollieren:
Lager 1
Buchse 2
Spiel/Schwergängigkeit/Rost → Lager
und Buchse im Satz erneuern.
2. Kontrollieren:
Dichtring 3
Beschädigung → Erneuern.
Umlenkhebel
1. Kontrollieren:
Lager (Polylube-Lager) 1
Hülse 2
Spiel/Schwergängigkeit/Rost → Lager
und Hülse im Satz erneuern.
2. Kontrollieren:
Lager (Polylube-Lager) 1
Verlust der Trockenschmierung →
Erneuern.
Dichtring 3
Beschädigung → Erneuern.
HINWEIS:
Polylube-Lager mit Trockenschmierung wer-
den eingesetzt, um die in diesem Modell ver-
wendeten Nadellager wartungsfrei zu machen.
Bei Polylube-Lagern gibt es keine Schmiernip-
pel, und regelmäßige Schmierung ist nicht
erforderlich. Es sollte aber beim Ausbau oder
Einbau Fett auf alle Ölabdichtungen und Hül-

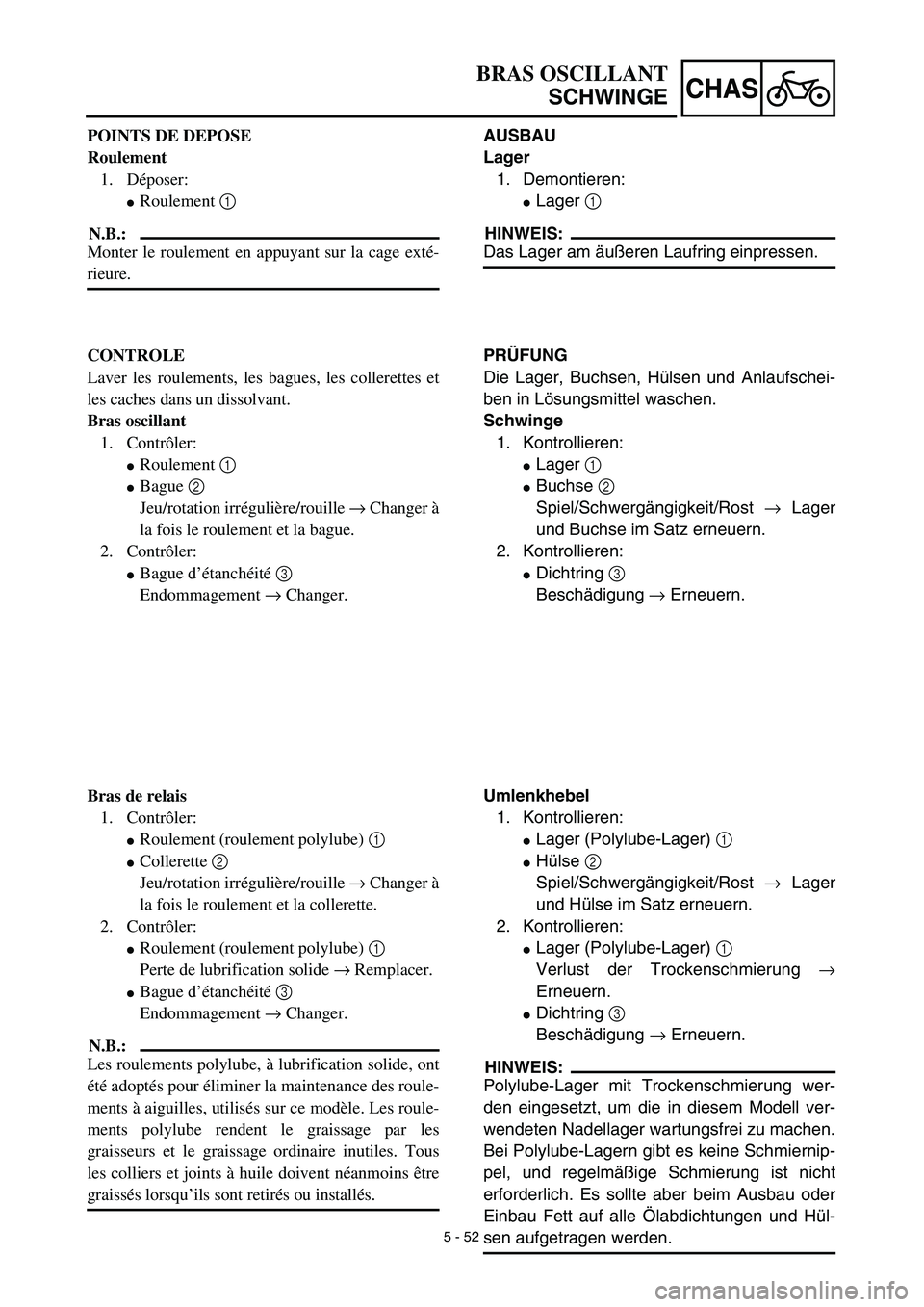

sen aufgetragen werden. POINTS DE DEPOSE
Roulement
1. Déposer:
Roulement 1
N.B.:
Monter le roulement en appuyant sur la cage exté-
rieure.
CONTROLE
Laver les roulements, les bagues, les collerettes et
les caches dans un dissolvant.
Bras oscillant
1. Contrôler:
Roulement 1
Bague 2
Jeu/rotation irrégulière/rouille → Changer à
la fois le roulement et la bague.
2. Contrôler:
Bague d’étanchéité 3
Endommagement → Changer.
Bras de relais
1. Contrôler:
Roulement (roulement polylube) 1
Collerette 2
Jeu/rotation irrégulière/rouille → Changer à
la fois le roulement et la collerette.
2. Contrôler:
Roulement (roulement polylube) 1
Perte de lubrification solide → Remplacer.
Bague d’étanchéité 3
Endommagement → Changer.
N.B.:
Les roulements polylube, à lubrification solide, ont
été adoptés pour éliminer la maintenance des roule-
ments à aiguilles, utilisés sur ce modèle. Les roule-
ments polylube rendent le graissage par les
graisseurs et le graissage ordinaire inutiles. Tous
les colliers et joints à huile doivent néanmoins être
graissés lorsqu’ils sont retirés ou installés.

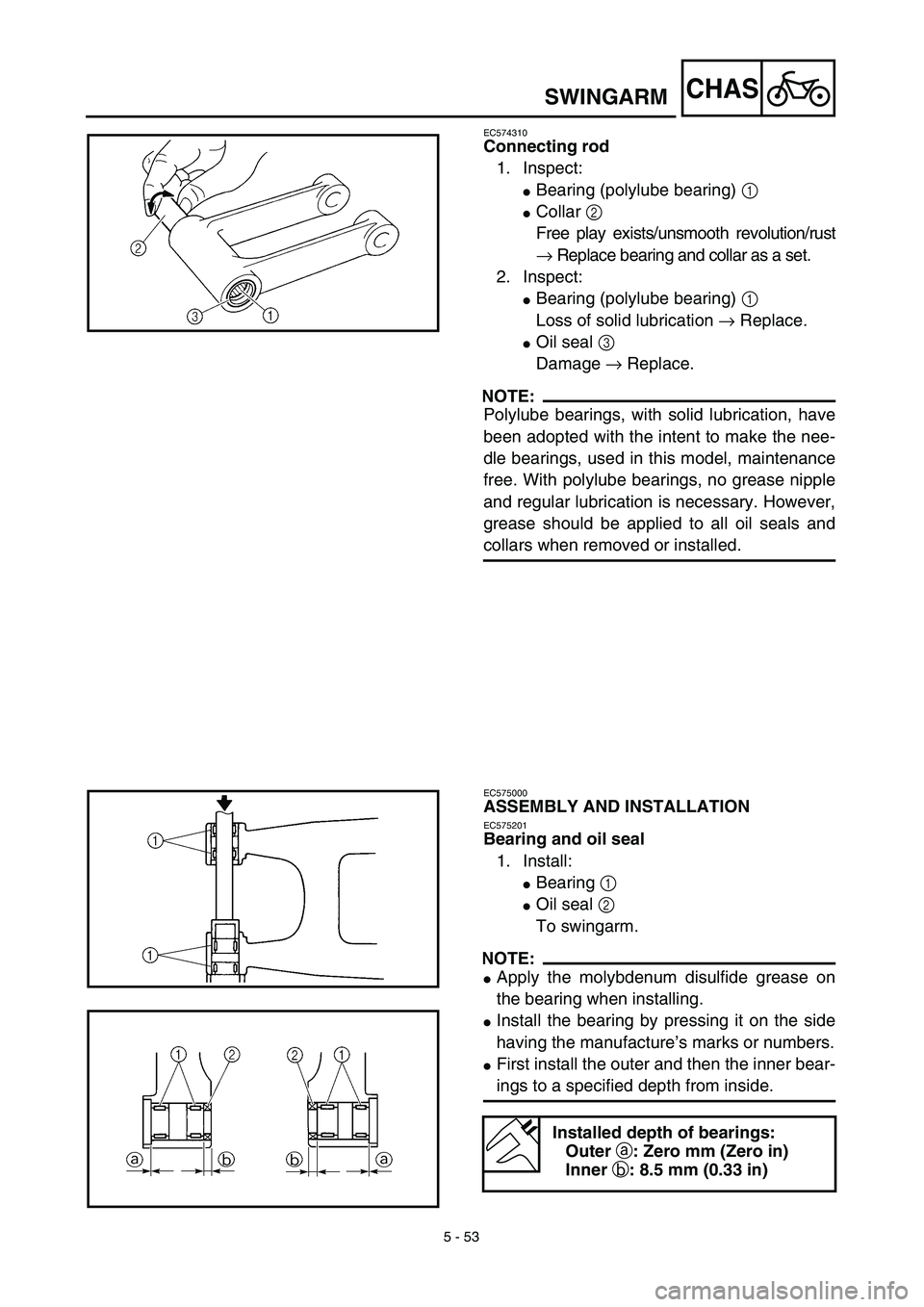

5 - 53
CHASSWINGARM
EC574310
Connecting rod
1. Inspect:
Bearing (polylube bearing) 1
Collar 2
Free play exists/unsmooth revolution/rust
→ Replace bearing and collar as a set.
2. Inspect:
Bearing (polylube bearing) 1
Loss of solid lubrication → Replace.
Oil seal 3
Damage → Replace.
NOTE:
Polylube bearings, with solid lubrication, have
been adopted with the intent to make the nee-
dle bearings, used in this model, maintenance
free. With polylube bearings, no grease nipple
and regular lubrication is necessary. However,
grease should be applied to all oil seals and
collars when removed or installed.
EC575000
ASSEMBLY AND INSTALLATION
EC575201
Bearing and oil seal
1. Install:
Bearing 1
Oil seal 2
To swingarm.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
First install the outer and then the inner bear-
ings to a specified depth from inside.
Installed depth of bearings:
Outer a: Zero mm (Zero in)
Inner b: 8.5 mm (0.33 in)

5 - 53
CHAS
BRAS OSCILLANT
SCHWINGE
Übertragungshebel
1. Kontrollieren:
Lager (Polylube-Lager) 1
Hülse 2
Spiel/Schwergängigkeit/Rost → Lager
und Hülse im Satz erneuern.
2. Kontrollieren:
Lager (Polylube-Lager) 1
Verlust der Trockenschmierung →
Erneuern.
Dichtring 3
Beschädigung → Erneuern.
HINWEIS:
Polylube-Lager mit Trockenschmierung wer-
den eingesetzt, um die in diesem Modell ver-
wendeten Nadellager wartungsfrei zu machen.
Bei Polylube-Lagern gibt es keine Schmiernip-
pel, und regelmäßige Schmierung ist nicht
erforderlich. Es sollte aber beim Ausbau oder
Einbau Fett auf alle Ölabdichtungen und Hül-
sen aufgetragen werden.
ZUSAMMENBAU UND MONTAGE
Lager und Dichtringe
1. Montieren:
Lager 1
Dichtringe 2
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die eingebauten La-
ger auftragen.
Die Lager zum Einbauen auf der Seite mit
den Herstellerangaben einpressen.
Zuerst die äußeren, dann die inneren Lager
vorschriftsmäßig eintreiben.
Lager-Einbautiefe
Außen a: 0 mm
Innen b: 8,5 mm

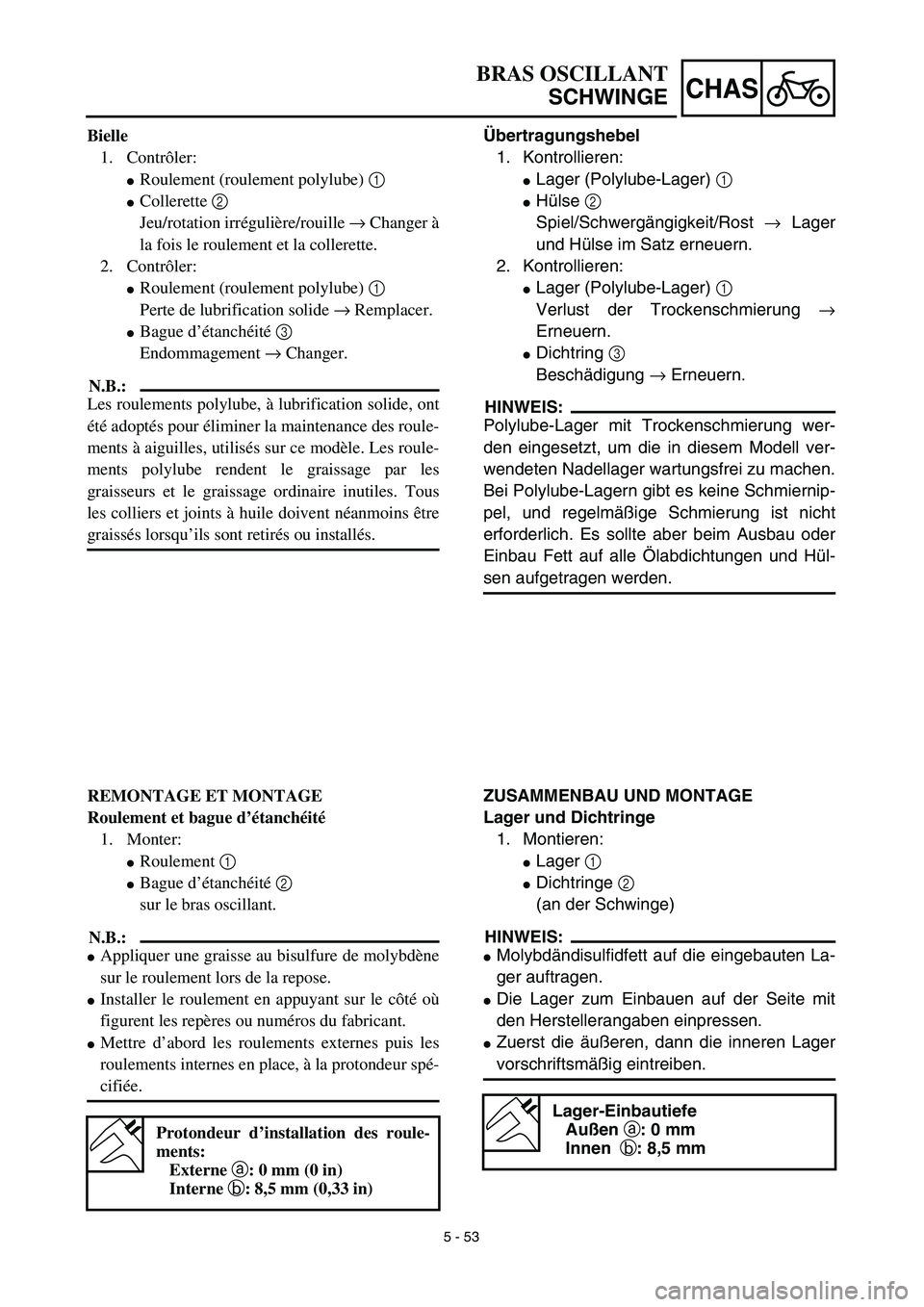

Bielle
1. Contrôler:
Roulement (roulement polylube) 1
Collerette 2
Jeu/rotation irrégulière/rouille → Changer à
la fois le roulement et la collerette.
2. Contrôler:
Roulement (roulement polylube) 1
Perte de lubrification solide → Remplacer.
Bague d’étanchéité 3
Endommagement → Changer.
N.B.:
Les roulements polylube, à lubrification solide, ont
été adoptés pour éliminer la maintenance des roule-
ments à aiguilles, utilisés sur ce modèle. Les roule-
ments polylube rendent le graissage par les
graisseurs et le graissage ordinaire inutiles. Tous
les colliers et joints à huile doivent néanmoins être
graissés lorsqu’ils sont retirés ou installés.
REMONTAGE ET MONTAGE
Roulement et bague d’étanchéité
1. Monter:
Roulement 1
Bague d’étanchéité 2
sur le bras oscillant.
N.B.:
Appliquer une graisse au bisulfure de molybdène
sur le roulement lors de la repose.
Installer le roulement en appuyant sur le côté où
figurent les repères ou numéros du fabricant.
Mettre d’abord les roulements externes puis les
roulements internes en place, à la protondeur spé-
cifiée.
Protondeur d’installation des roule-
ments:
Externe a: 0 mm (0 in)
Interne b: 8,5 mm (0,33 in)

5 - 54
CHASSWINGARM
2. Install:
Bearing 1
Oil seal 2
To relay arm.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
3. Install:
Bearing 1
Oil seal 2
To connecting rod.
NOTE:
Apply the molybdenum disulfide grease on
the bearing when installing.
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of bearings a:
5 mm (0.20 in)
Installed depth of bearings a:
5 mm (0.20 in)
Swingarm
1. Install:
Bush 1
Thrust bearing 2
Oil seal 3
Collar 4
To swingarm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bushes, thrust bearings and oil seal lips.
2. Install:
Collar 1
To relay arm 2.
NOTE:
Apply the molybdenum disulfide grease on the
collars and oil seal lips.

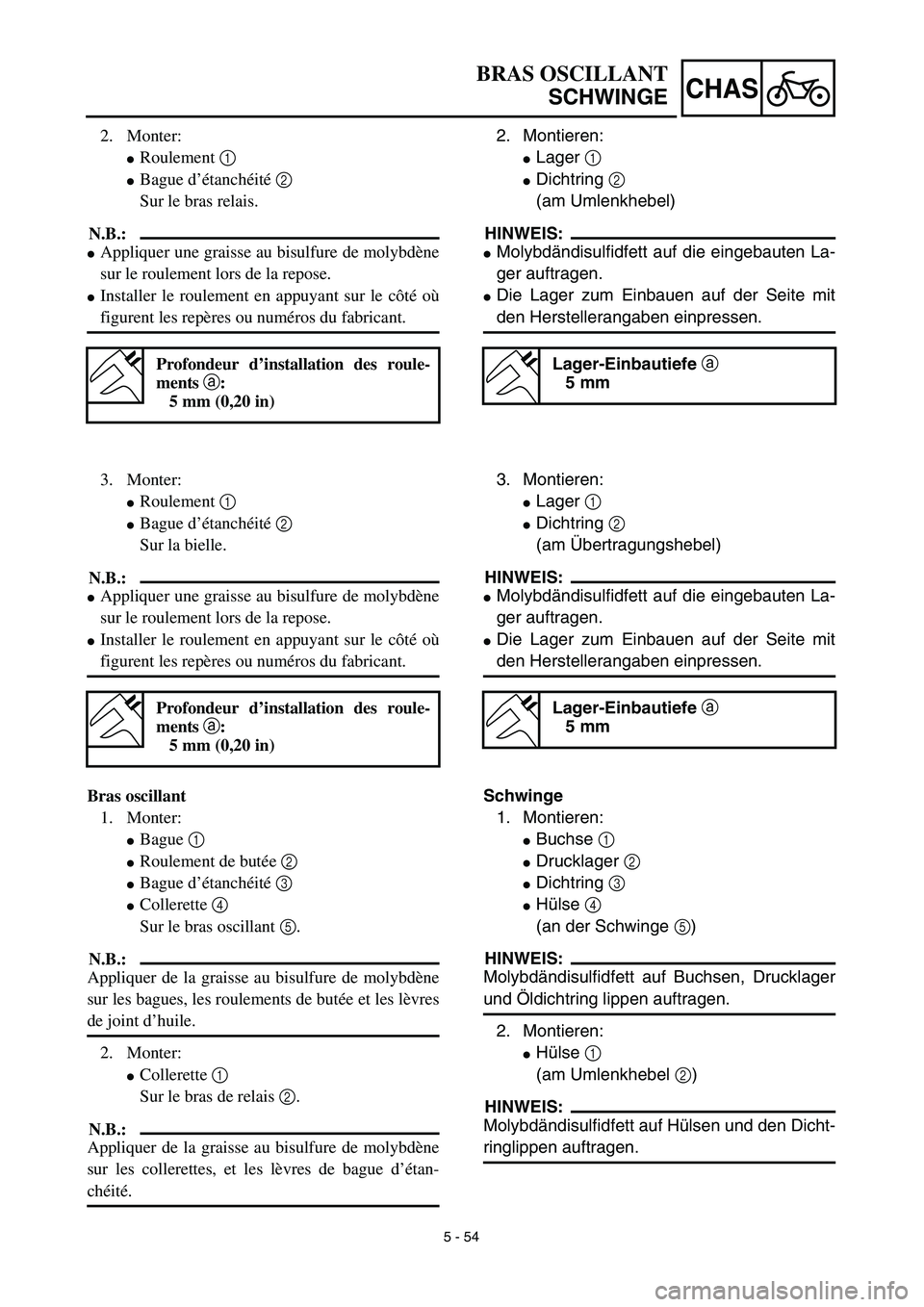

5 - 54
CHAS
BRAS OSCILLANT
SCHWINGE
2. Montieren:
Lager 1
Dichtring 2
(am Umlenkhebel)
HINWEIS:
Molybdändisulfidfett auf die eingebauten La-
ger auftragen.
Die Lager zum Einbauen auf der Seite mit
den Herstellerangaben einpressen.
3. Montieren:
Lager 1
Dichtring 2
(am Übertragungshebel)
HINWEIS:
Molybdändisulfidfett auf die eingebauten La-
ger auftragen.
Die Lager zum Einbauen auf der Seite mit
den Herstellerangaben einpressen.
Lager-Einbautiefe a
5 mm
Lager-Einbautiefe a
5 mm
Schwinge
1. Montieren:
Buchse 1
Drucklager 2
Dichtring 3
Hülse 4
(an der Schwinge 5)
HINWEIS:
Molybdändisulfidfett auf Buchsen, Drucklager
und Öldichtring lippen auftragen.
2. Montieren:
Hülse 1
(am Umlenkhebel 2)
HINWEIS:
Molybdändisulfidfett auf Hülsen und den Dicht-
ringlippen auftragen. 2. Monter:
Roulement 1
Bague d’étanchéité 2
Sur le bras relais.
N.B.:
Appliquer une graisse au bisulfure de molybdène
sur le roulement lors de la repose.
Installer le roulement en appuyant sur le côté où
figurent les repères ou numéros du fabricant.
3. Monter:
Roulement 1
Bague d’étanchéité 2
Sur la bielle.
N.B.:
Appliquer une graisse au bisulfure de molybdène
sur le roulement lors de la repose.
Installer le roulement en appuyant sur le côté où
figurent les repères ou numéros du fabricant.
Profondeur d’installation des roule-
ments a:
5 mm (0,20 in)
Profondeur d’installation des roule-
ments a:
5 mm (0,20 in)
Bras oscillant
1. Monter:
Bague 1
Roulement de butée 2
Bague d’étanchéité 3
Collerette 4
Sur le bras oscillant 5.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur les bagues, les roulements de butée et les lèvres
de joint d’huile.
2. Monter:
Collerette 1
Sur le bras de relais 2.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur les collerettes, et les lèvres de bague d’étan-
chéité.

5 - 55
CHASSWINGARM
3. Install:
Collar 1
To connecting rod 2.
NOTE:
Apply the molybdenum disulfide grease on the
collar and oil seal lips.
4. Install:
Connecting rod 1
Bolt (connecting rod) 2
Plain washer 3
Nut (connecting rod) 4
To relay arm 5.
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..80 Nm (8.0 m · kg, 58 ft · lb)
5. Install:
Relay arm 1
Bolt (relay arm) 2
Plain washer 3
Nut (relay arm) 4
To swingarm.
NOTE:
Apply the molybdenum disulfide grease on
the bolt.
Do not tighten the nut yet.
6. Install:
Swingarm 1
Pivot shaft 2
NOTE:
Apply the molybdenum disulfide grease on
the pivot shaft.
Insert the pivot shaft from right side.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
7. Check:
Swingarm side play a
Free play exists → Replace thrust bear-
ing.
Swingarm up and down movement b
Unsmooth movement/binding/rough
spots → Grease or replace bearings,
bushes and collars.
