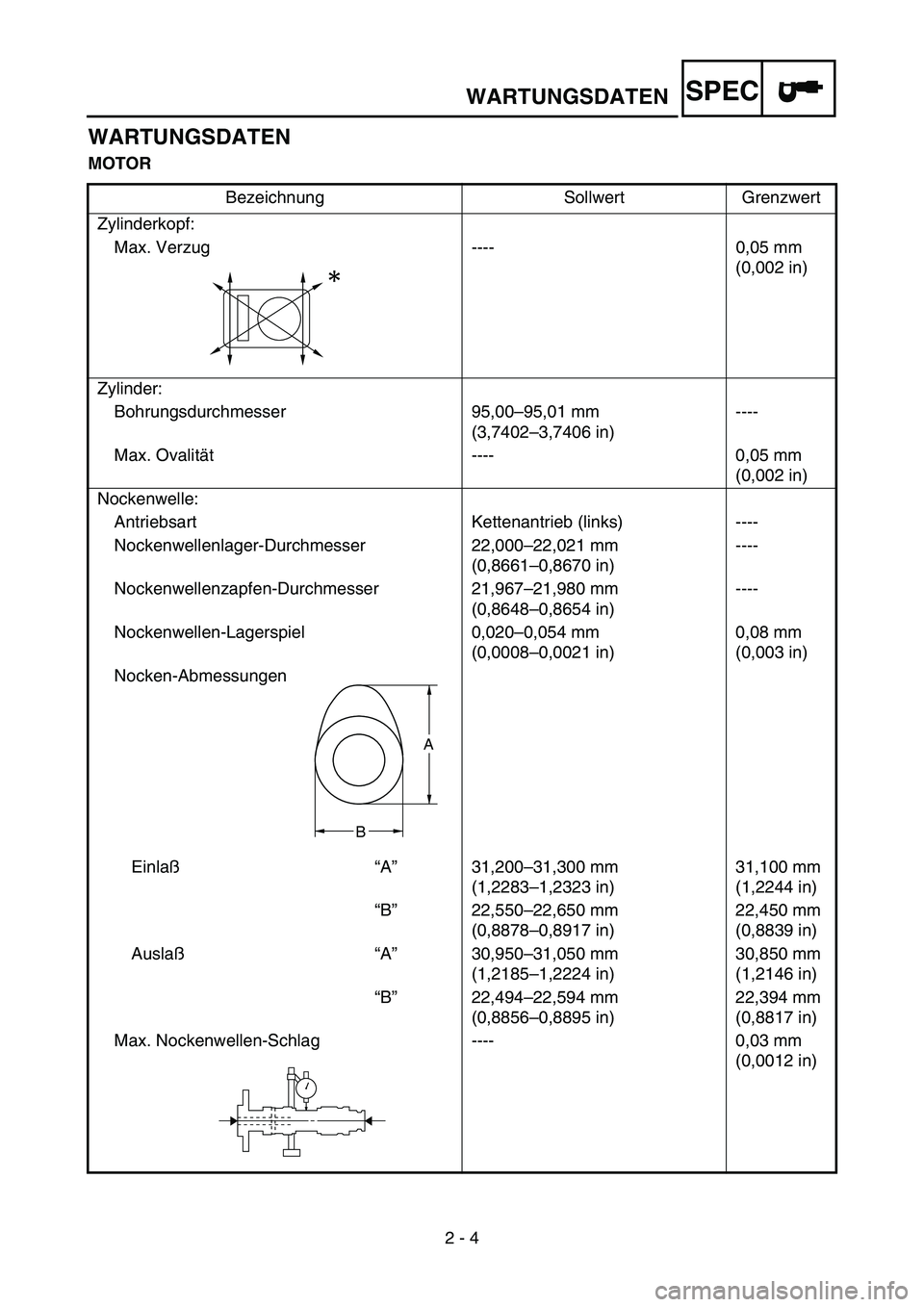

2 - 4
SPECWARTUNGSDATEN
WARTUNGSDATEN
MOTOR
Bezeichnung Sollwert Grenzwert
Zylinderkopf:
Max. Verzug ---- 0,05 mm
(0,002 in)
Zylinder:
Bohrungsdurchmesser 95,00–95,01 mm
(3,7402–3,7406 in)----
Max. Ovalität ---- 0,05 mm
(0,002 in)
Nockenwelle:
Antriebsart Kettenantrieb (links) ----
Nockenwellenlager-Durchmesser 22,000–22,021 mm
(0,8661–0,8670 in)----
Nockenwellenzapfen-Durchmesser 21,967–21,980 mm
(0,8648–0,8654 in)----
Nockenwellen-Lagerspiel 0,020–0,054 mm
(0,0008–0,0021 in)0,08 mm
(0,003 in)
Nocken-Abmessungen
Einlaß“A”31,200–31,300 mm
(1,2283–1,2323 in)31,100 mm
(1,2244 in)
“B”22,550–22,650 mm
(0,8878–0,8917 in)22,450 mm
(0,8839 in)
Auslaß“A”30,950–31,050 mm
(1,2185–1,2224 in)30,850 mm
(1,2146 in)
“B”22,494–22,594 mm
(0,8856–0,8895 in)22,394 mm
(0,8817 in)
Max. Nockenwellen-Schlag ---- 0,03 mm
(0,0012 in)
A
B

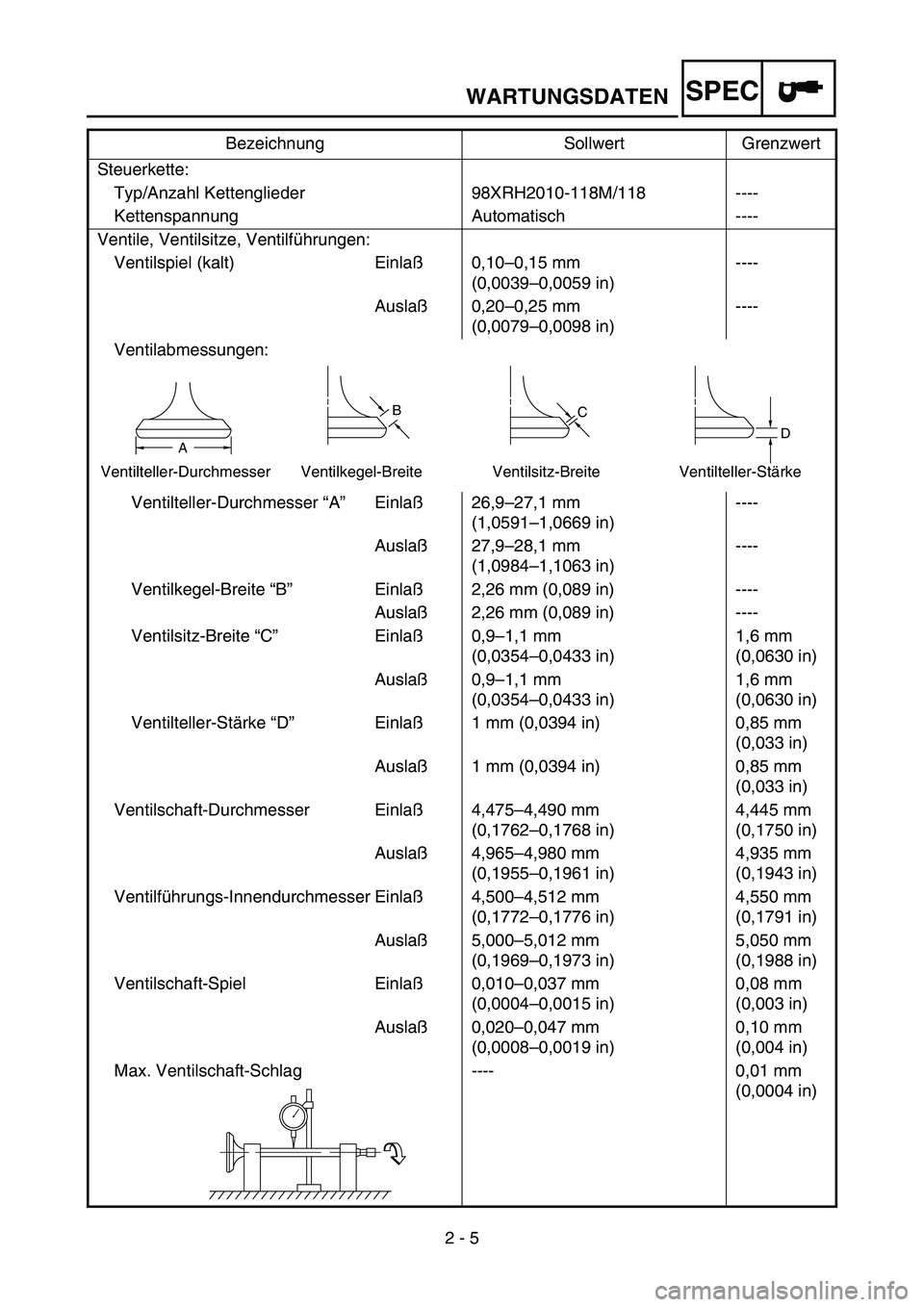

2 - 5
SPECWARTUNGSDATEN
Steuerkette:
Typ/Anzahl Kettenglieder 98XRH2010-118M/118 ----
Kettenspannung Automatisch ----
Ventile, Ventilsitze, Ventilführungen:
Ventilspiel (kalt) Einlaß0,10–0,15 mm
(0,0039–0,0059 in)----
Auslaß0,20–0,25 mm
(0,0079–0,0098 in)----
Ventilabmessungen:
Ventilteller-Durchmesser “A”Einlaß26,9–27,1 mm
(1,0591–1,0669 in)----
Auslaß27,9–28,1 mm
(1,0984–1,1063 in)----
Ventilkegel-Breite “B”Einlaß2,26 mm (0,089 in) ----
Auslaß2,26 mm (0,089 in) ----
Ventilsitz-Breite “C”Einlaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Auslaß0,9–1,1 mm
(0,0354–0,0433 in)1,6 mm
(0,0630 in)
Ventilteller-Stärke “D”Einlaß1 mm (0,0394 in) 0,85 mm
(0,033 in)
Auslaß1 mm (0,0394 in) 0,85 mm
(0,033 in)
Ventilschaft-Durchmesser Einlaß4,475–4,490 mm
(0,1762–0,1768 in)4,445 mm
(0,1750 in)
Auslaß4,965–4,980 mm
(0,1955–0,1961 in)4,935 mm
(0,1943 in)
Ventilführungs-Innendurchmesser Einlaß4,500–4,512 mm
(0,1772–0,1776 in)4,550 mm
(0,1791 in)
Auslaß5,000–5,012 mm
(0,1969–0,1973 in)5,050 mm
(0,1988 in)
Ventilschaft-Spiel Einlaß0,010–0,037 mm
(0,0004–0,0015 in)0,08 mm
(0,003 in)
Auslaß0,020–0,047 mm
(0,0008–0,0019 in)0,10 mm
(0,004 in)
Max. Ventilschaft-Schlag ---- 0,01 mm
(0,0004 in) Bezeichnung Sollwert Grenzwert
BC
DA
Ventilteller-Durchmesser Ventilkegel-Breite Ventilsitz-Breite Ventilteller-Stärke

2 - 6
SPECWARTUNGSDATEN
Ventilfeder:
Ungespannte Länge Einlaß37,03 mm (1,46 in) 36,03 mm
(1,42 in)
Auslaß37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Einbaulänge (Ventil geschlossen) Einlaß27,87 mm (1,10 in) ----
Auslaß27,38 mm (1,08 in) ----
Federdruck bei Einbaulänge Einlaß111,3–127,9 N bei 27,87 mm
(11,3–13,0 kg bei 27,87 mm,
24,91–28,66 lb bei 1,10 in)----
Auslaß127,4–146,4 N bei 27,38 mm
(13,0–14,9 kg bei 27,38 mm,
28,66–32,85 lb bei 1,08 in)----
Max. Neigung Einlaß----
2,5°/1,61 mm
(2,5°/0,063 in)
Auslaß----2,5°/1,65 mm
(2,5°/0,065 in)
Windungsrichtung (Draufsicht) EinlaßUhrzeigersinn ----
AuslaßUhrzeigersinn ----
Kolben:
Kolben-Laufspiel 0,040–0,065 mm
(0,0016–0,0026 in)0,1 mm
(0,004 in)
Kolbengröße “D”94,945–94,960 mm
(3,738–3,739 in)----
Meßpunkt “H”8 mm (0,315 in) ----
Kolbenbolzenversatz 1 mm (0,0394 in) ----
Kolbenbolzenaugen-Durchmesser 18,004–18,015 mm
(0,7088–0,7093 in)18,045 mm
(0,7104 in)
Kolbenbolzen-Durchmesser 17,991–18,000 mm
(0,7083–0,7087 in)17,971 mm
(0,7075 in) Bezeichnung Sollwert Grenzwert
H
D

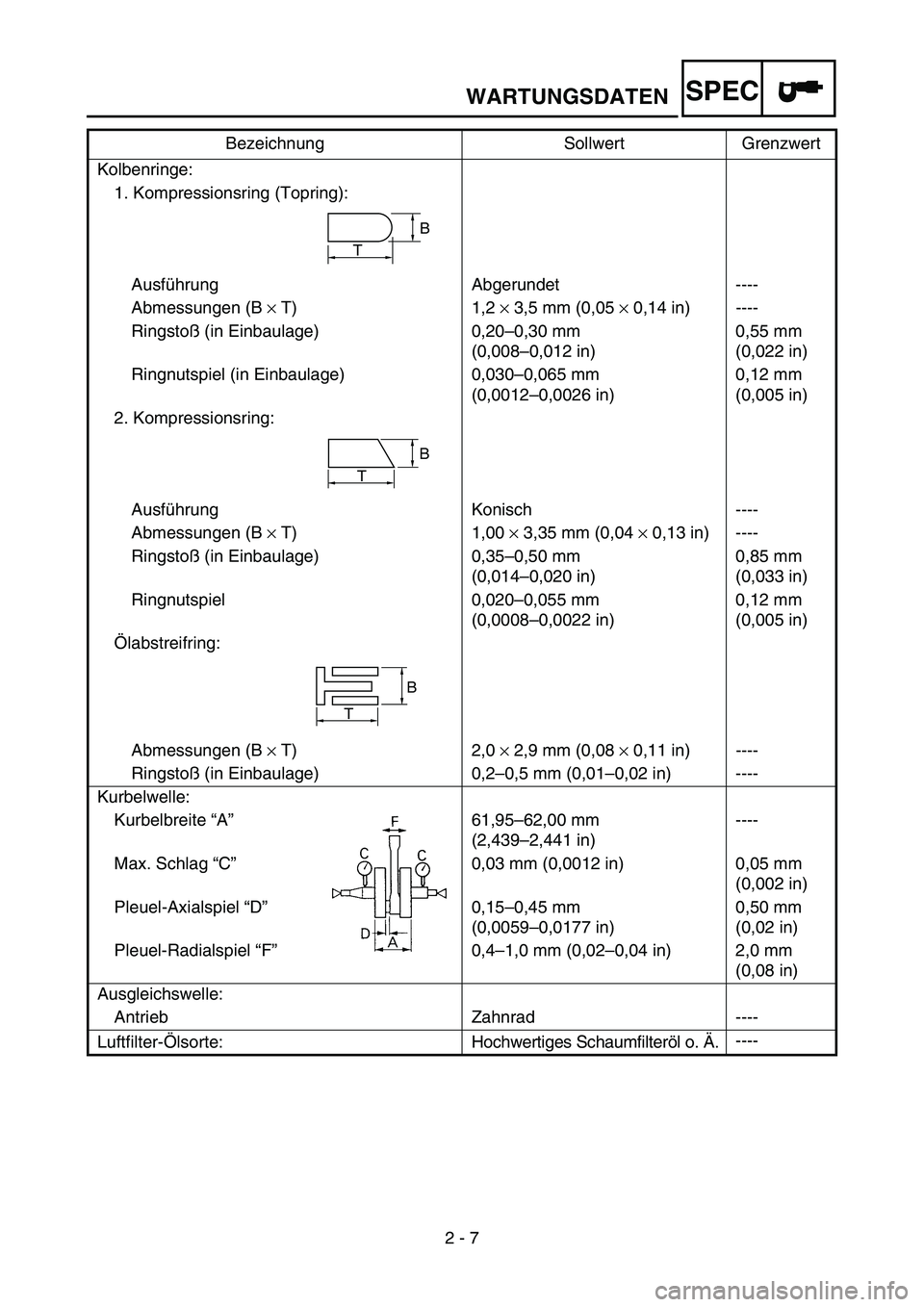

2 - 7
SPECWARTUNGSDATEN
Kolbenringe:
1. Kompressionsring (Topring):
Ausführung Abgerundet ----
Abmessungen (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ringstoß (in Einbaulage) 0,20–0,30 mm
(0,008–0,012 in)0,55 mm
(0,022 in)
Ringnutspiel (in Einbaulage) 0,030–0,065 mm
(0,0012–0,0026 in)0,12 mm
(0,005 in)
2. Kompressionsring:
Ausführung Konisch ----
Abmessungen (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ringstoß (in Einbaulage) 0,35–0,50 mm
(0,014–0,020 in)0,85 mm
(0,033 in)
Ringnutspiel 0,020–0,055 mm
(0,0008–0,0022 in)0,12 mm
(0,005 in)
Ölabstreifring:
Abmessungen (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ringstoß (in Einbaulage) 0,2–0,5 mm (0,01–0,02 in) ----
Kurbelwelle:
Kurbelbreite “A”61,95–62,00 mm
(2,439–2,441 in)----
Max. Schlag “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Pleuel-Axialspiel “D”0,15–0,45 mm
(0,0059–0,0177 in)0,50 mm
(0,02 in)
Pleuel-Radialspiel “F”0,4–1,0 mm (0,02–0,04 in) 2,0 mm
(0,08 in)
Ausgleichswelle:
Antrieb Zahnrad ----
Luftfilter-Ölsorte: Hochwertiges Schaumfilteröl o. Ä.---- Bezeichnung Sollwert Grenzwert
T
B
B
T
B
T

2 - 8
SPECWARTUNGSDATEN
Kupplung:
Reibscheiben-Stärke 2,92–3,08 mm
(0,115–0,121 in)2,8 mm
(0,110 in)
Anzahl 9 ----
Stahlscheiben-Stärke 1,1–1,3 mm (0,043–0,051 in) ----
Anzahl 8 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Länge der ungespannten Kupplungsfeder 47,8 mm (1,88 in) 46,8 mm
(1,84 in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Kupplungskorb-Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungs-
stange----
Max. Führungsstangen-Verzug ---- 0,05 mm
(0,002 in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser:
Kennzeichnung 5XD5 50 ----
Hauptdüse (M.J) Nr.165 ----
Hauptluftdüse (M.A.J)ø2,0 ----
Düsennadel-Clipposition (J.N) NFLR-4 ----
Drosselklappen-Ausschnitt (C.A) 1,5 ----
Leerlaufdüse (P.J) Nr.45 ----
Leerlaufluftdüse (P.A.J) Nr.100 ----
Leerlaufbohrung (P.O)ø0,9 ----
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S) 1 3/4 ----
Teillastbohrung (B.P)ø1,0 ----
Ventilsitz-Größe (V.S)ø3,8 ----
Chokedüse (G.S) Nr.72 ----
Ausströmdüse (Acc.P) Nr.40 ----
Schwimmerstand (F.H) 8 mm (0,31 in) ----
Leerlaufdrehzahl 1.900–2.100 U/min ----
Ansaugunterdruck 28,0–33,3 kPa
(210–250 mmHg,
8,27–9,84 inHg)----
Warmstarthebel-Spiel 3–6 mm (0,12–0,24 in) ---- Bezeichnung Sollwert Grenzwert

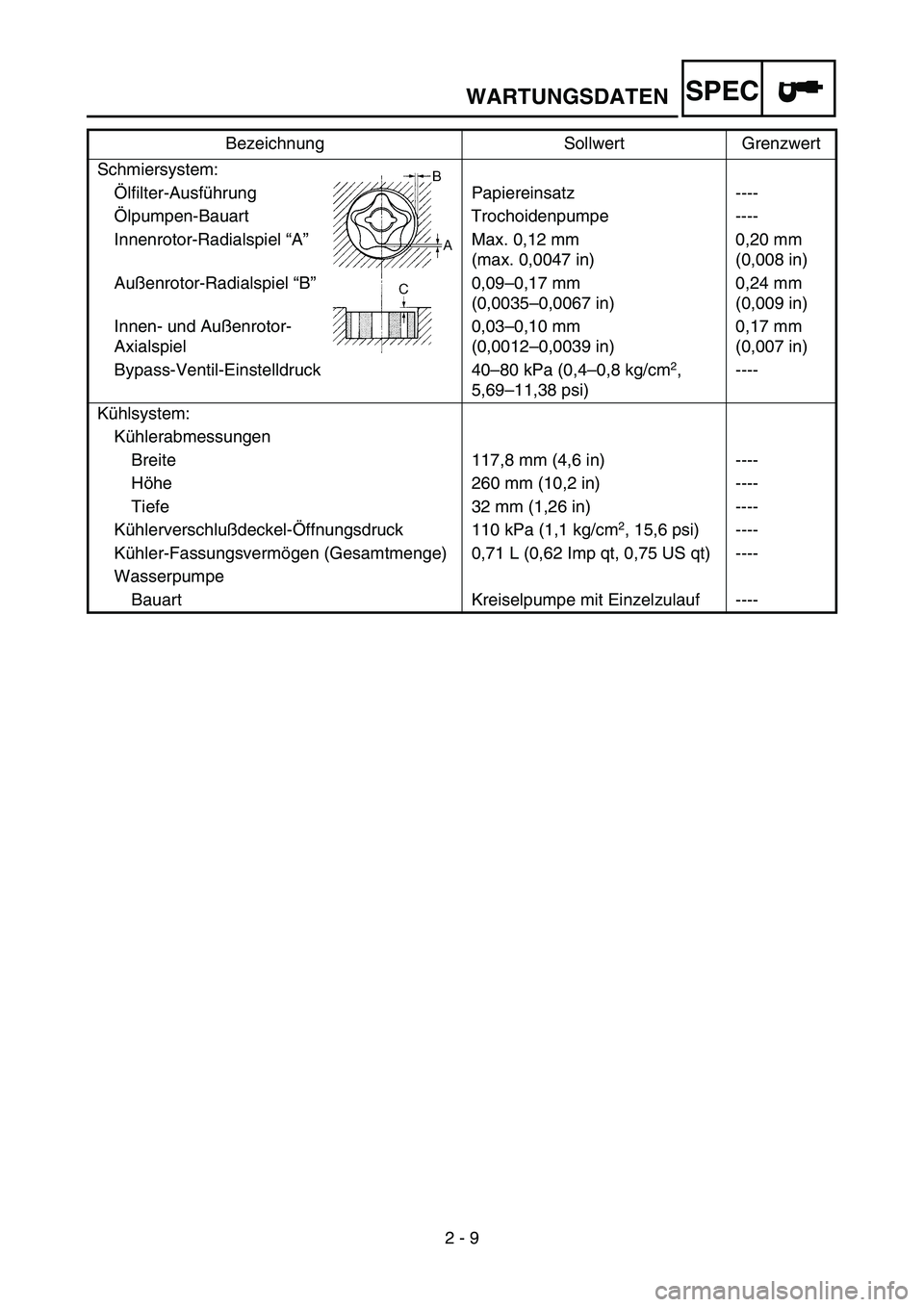

2 - 9
SPECWARTUNGSDATEN
Schmiersystem:
Ölfilter-Ausführung Papiereinsatz ----
Ölpumpen-Bauart Trochoidenpumpe ----
Innenrotor-Radialspiel “A”Max. 0,12 mm
(max. 0,0047 in)0,20 mm
(0,008 in)
Außenrotor-Radialspiel “B”0,09–0,17 mm
(0,0035–0,0067 in)0,24 mm
(0,009 in)
Innen- und Außenrotor-
Axialspiel0,03–0,10 mm
(0,0012–0,0039 in)0,17 mm
(0,007 in)
Bypass-Ventil-Einstelldruck 40–80 kPa (0,4–0,8 kg/cm
2,
5,69–11,38 psi)----
Kühlsystem:
Kühlerabmessungen
Breite 117,8 mm (4,6 in) ----
Höhe 260 mm (10,2 in) ----
Tiefe 32 mm (1,26 in) ----
Kühlerverschlußdeckel-Öffnungsdruck 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Kühler-Fassungsvermögen (Gesamtmenge) 0,71 L (0,62 Imp qt, 0,75 US qt) ----
Wasserpumpe
Bauart Kreiselpumpe mit Einzelzulauf ----Bezeichnung Sollwert Grenzwert

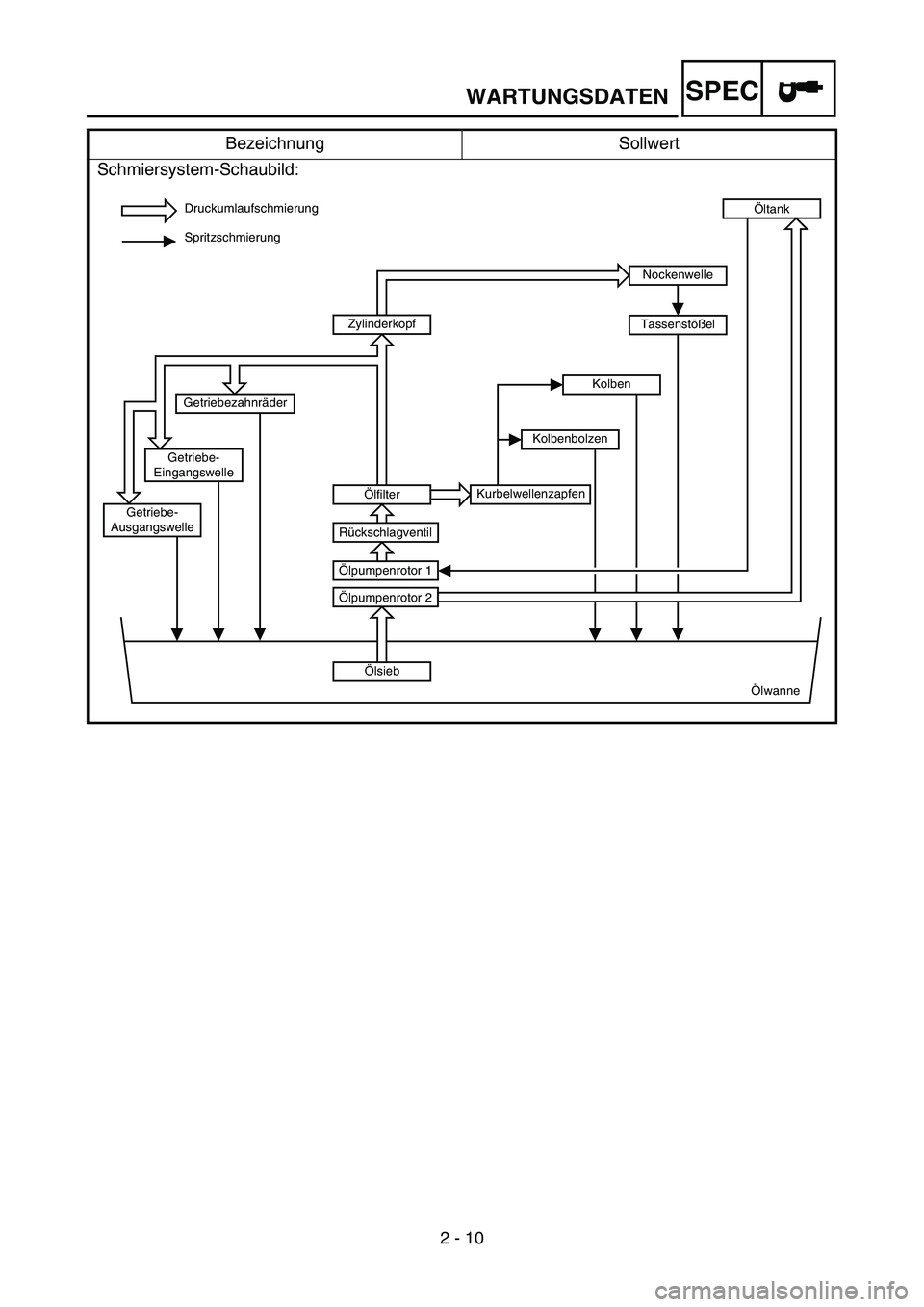

2 - 10
SPECWARTUNGSDATEN
Bezeichnung Sollwert
Schmiersystem-Schaubild:
Druckumlaufschmierung
Spritzschmierung
Ölsieb
Ölwanne
Ölpumpenrotor 1
Ölpumpenrotor 2
Öltank
Ölfilter
Rückschlagventil
Zylinderkopf
KurbelwellenzapfenKolbenbolzenKolben
Getriebe-
AusgangswelleGetriebe-
EingangswelleGetriebezahnräder
Nockenwelle
Tassenstößel

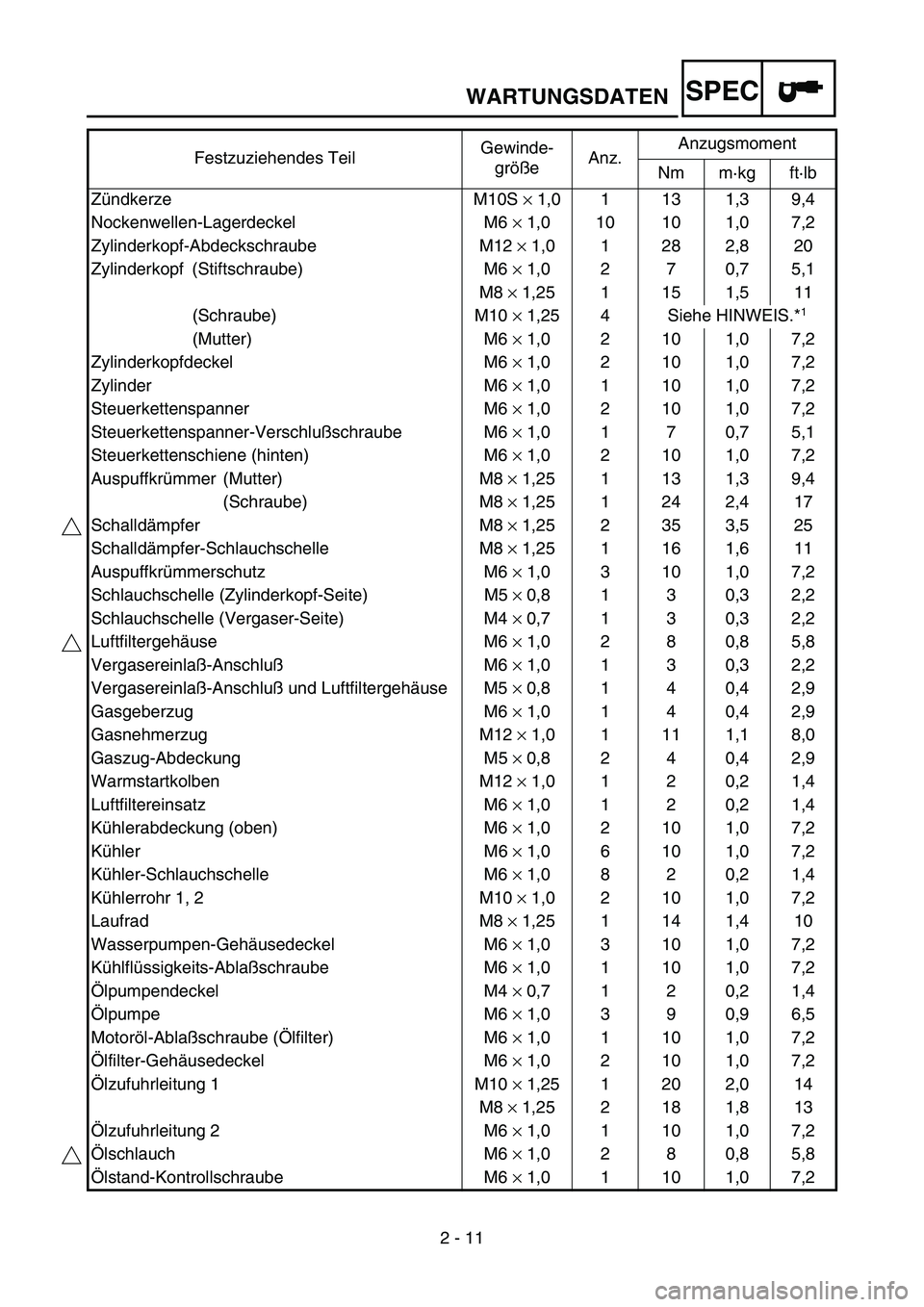

2 - 11
SPECWARTUNGSDATEN
Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb
Zündkerze M10S × 1,0 1 13 1,3 9,4
Nockenwellen-Lagerdeckel M6 × 1,0 10 10 1,0 7,2
Zylinderkopf-Abdeckschraube M12 × 1,0 1 28 2,8 20
Zylinderkopf (Stiftschraube) M6 × 1,0 2 7 0,7 5,1
M8 × 1,25 1 15 1,5 11
(Schraube) M10 × 1,25 4 Siehe HINWEIS.*
1
(Mutter) M6 × 1,0 2 10 1,0 7,2
Zylinderkopfdeckel M6 × 1,0 2 10 1,0 7,2
Zylinder M6 × 1,0 1 10 1,0 7,2
Steuerkettenspanner M6 × 1,0 2 10 1,0 7,2
Steuerkettenspanner-Verschlußschraube M6 × 1,0 1 7 0,7 5,1
Steuerkettenschiene (hinten) M6 × 1,0 2 10 1,0 7,2
Auspuffkrümmer (Mutter) M8 × 1,25 1 13 1,3 9,4
(Schraube) M8 × 1,25 1 24 2,4 17
Schalldämpfer M8 × 1,25 2 35 3,5 25
Schalldämpfer-Schlauchschelle M8 × 1,25 1 16 1,6 11
Auspuffkrümmerschutz M6 × 1,0 3 10 1,0 7,2
Schlauchschelle (Zylinderkopf-Seite) M5 × 0,8 1 3 0,3 2,2
Schlauchschelle (Vergaser-Seite) M4 × 0,7 1 3 0,3 2,2
Luftfiltergehäuse M6 × 1,0 2 8 0,8 5,8
Vergasereinlaß-AnschlußM6 × 1,0 1 3 0,3 2,2
Vergasereinlaß-Anschluß und Luftfiltergehäuse M5 × 0,8 1 4 0,4 2,9
Gasgeberzug M6 × 1,0 1 4 0,4 2,9
Gasnehmerzug M12 × 1,0 1 11 1,1 8,0
Gaszug-Abdeckung M5 × 0,8 2 4 0,4 2,9
Warmstartkolben M12 × 1,0 1 2 0,2 1,4
Luftfiltereinsatz M6 × 1,0 1 2 0,2 1,4
Kühlerabdeckung (oben) M6 × 1,0 2 10 1,0 7,2
Kühler M6 × 1,0 6 10 1,0 7,2
Kühler-Schlauchschelle M6 × 1,0 8 2 0,2 1,4
Kühlerrohr 1, 2 M10 × 1,0 2 10 1,0 7,2
Laufrad M8 × 1,25 1 14 1,4 10
Wasserpumpen-Gehäusedeckel M6 × 1,0 3 10 1,0 7,2
Kühlflüssigkeits-Ablaßschraube M6 × 1,0 1 10 1,0 7,2
Ölpumpendeckel M4 × 0,7 1 2 0,2 1,4
Ölpumpe M6 × 1,0 3 9 0,9 6,5
Motoröl-Ablaßschraube (Ölfilter) M6 × 1,0 1 10 1,0 7,2
Ölfilter-Gehäusedeckel M6 × 1,0 2 10 1,0 7,2
Ölzufuhrleitung 1 M10 × 1,25 1 20 2,0 14
M8 × 1,25 2 18 1,8 13
Ölzufuhrleitung 2 M6 × 1,0 1 10 1,0 7,2
Ölschlauch M6 × 1,0 2 8 0,8 5,8
Ölstand-Kontrollschraube M6 × 1,0 1 10 1,0 7,2

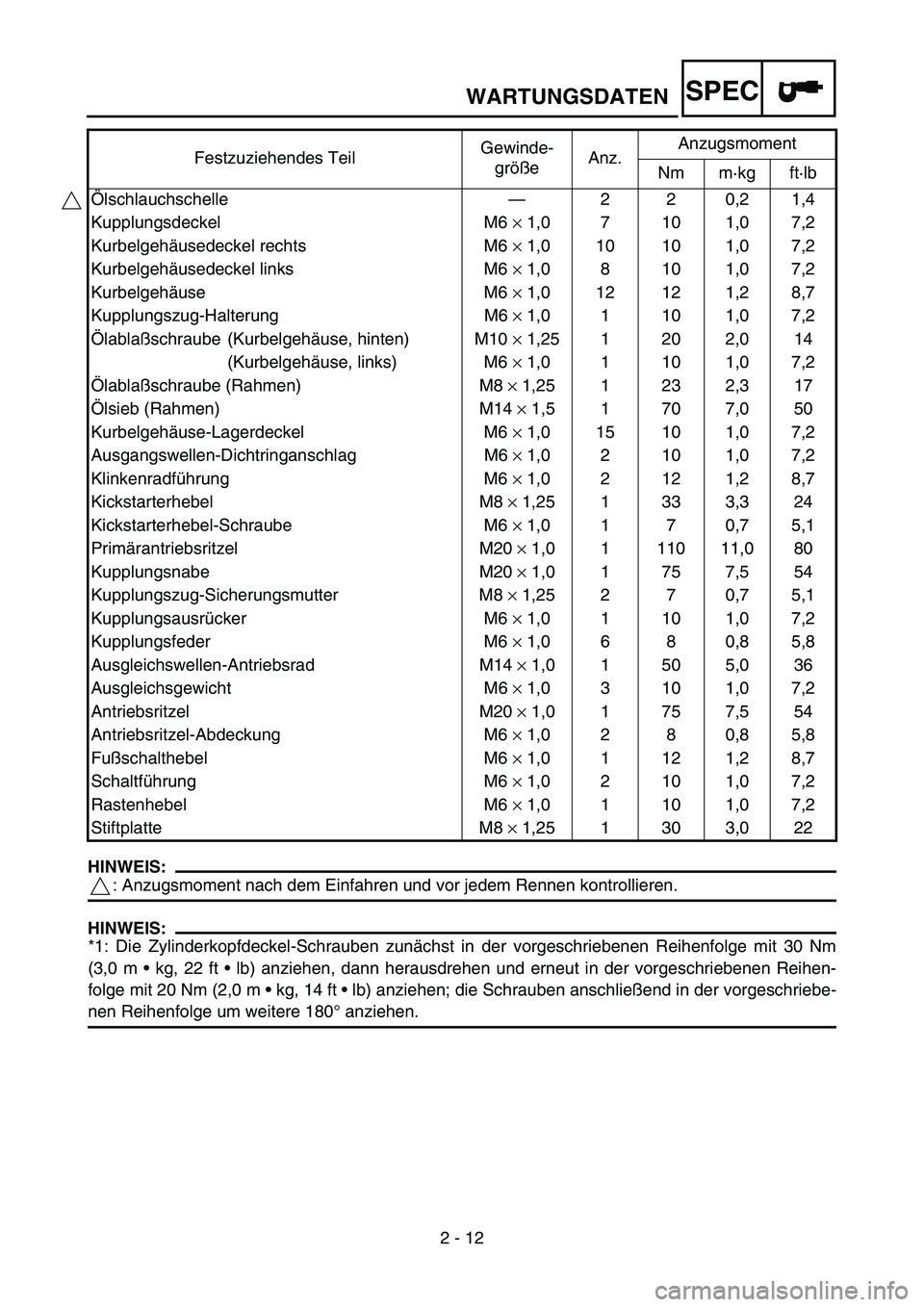

2 - 12
SPECWARTUNGSDATEN
HINWEIS:
: Anzugsmoment nach dem Einfahren und vor jedem Rennen kontrollieren.
HINWEIS:
*1: Die Zylinderkopfdeckel-Schrauben zunächst in der vorgeschriebenen Reihenfolge mit 30 Nm
(3,0 m  kg, 22 ft  lb) anziehen, dann herausdrehen und erneut in der vorgeschriebenen Reihen-
folge mit 20 Nm (2,0 m  kg, 14 ft  lb) anziehen; die Schrauben anschließend in der vorgeschriebe-
nen Reihenfolge um weitere 180° anziehen. Ölschlauchschelle—220,21,4
Kupplungsdeckel M6 × 1,0 7 10 1,0 7,2
Kurbelgehäusedeckel rechts M6 × 1,0 10 10 1,0 7,2
Kurbelgehäusedeckel links M6 × 1,0 8 10 1,0 7,2
Kurbelgehäuse M6 × 1,0 12 12 1,2 8,7
Kupplungszug-Halterung M6 × 1,0 1 10 1,0 7,2
Ölablaßschraube (Kurbelgehäuse, hinten) M10 × 1,25 1 20 2,0 14
(Kurbelgehäuse, links) M6 × 1,0 1 10 1,0 7,2
Ölablaßschraube (Rahmen) M8 × 1,25 1 23 2,3 17
Ölsieb (Rahmen) M14 × 1,5 1 70 7,0 50
Kurbelgehäuse-Lagerdeckel M6 × 1,0 15 10 1,0 7,2
Ausgangswellen-Dichtringanschlag M6 × 1,0 2 10 1,0 7,2
Klinkenradführung M6 × 1,0 2 12 1,2 8,7
Kickstarterhebel M8 × 1,25 1 33 3,3 24
Kickstarterhebel-Schraube M6 × 1,0 1 7 0,7 5,1
Primärantriebsritzel M20 × 1,0 1 110 11,0 80
Kupplungsnabe M20 × 1,0 1 75 7,5 54
Kupplungszug-Sicherungsmutter M8 × 1,25 2 7 0,7 5,1
Kupplungsausrücker M6 × 1,0 1 10 1,0 7,2
Kupplungsfeder M6 × 1,0 6 8 0,8 5,8
Ausgleichswellen-Antriebsrad M14 × 1,0 1 50 5,0 36
Ausgleichsgewicht M6 × 1,0 3 10 1,0 7,2
Antriebsritzel M20 × 1,0 1 75 7,5 54
Antriebsritzel-Abdeckung M6 × 1,0 2 8 0,8 5,8
Fußschalthebel M6 × 1,0 1 12 1,2 8,7
Schaltführung M6 × 1,0 2 10 1,0 7,2
Rastenhebel M6 × 1,0 1 10 1,0 7,2
Stiftplatte M8 × 1,25 1 30 3,0 22 Festzuziehendes TeilGewinde-
größeAnz.Anzugsmoment
Nm m·kg ft·lb

2 - 13
SPECWARTUNGSDATEN
FAHRWERK
Bezeichnung Sollwert Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhängung: USA, CDN,
AUS, NZ, ZAEUROPE
Telskopgabel-Federweg 300 mm (11,8 in)← ----
Länge der ungespannten Gabelfe-
der465 mm (18,3 in)← 460 mm (18,1 in)
Standard-Federrate K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)K = 4,4 N/mm
(0,449 kg/mm,
25,1 lb/in)----
Umrüstmöglichkeiten Ja← ----
Ölfüllmenge 445 cm
3
(15,7 Imp oz,
15,0 US oz) 455 cm3
(16,0 Imp oz,
15,4 US oz) ----
Ölsorte Gabelöl “S1”← ----
Gleitrohr-Außendurchmesser 48 mm (1,89 in)← ----
Gabelrohr-Überstand Null mm (null in)← ----
Hinterradaufhängung: USA, CDN,
AUS, NZ, ZAEUROPE
Federweg 132 mm
(5,20 in)← ----
Länge der ungespannten Feder 260 mm
(10,24 in)← ----
Einbaulänge 248 mm
(9,76 in)245 mm
(9,65 in)----
240,5–258,5 mm
(9,47–10,18 in)← ----
Standard-Federrate K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)----
Umrüstmöglichkeiten Ja← ----
Dämpfergasdruck 1.000 kPa
(10 kg/cm
2,
142 psi)← ----
Schwinge:
Max. Schwingenspiel
Axialspiel ---- 1,0 mm (0,04 in)
