YAMAHA YZF-R125 2017 Notices Demploi (in French)

Entretien périodique et réglage
6-29
6
FAU23098
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712]FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommandé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UBR6F0F0.book Page 29 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-30
6
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23185
Contrôle et lubrification de la pé-
dale de frein
Contrôler le fonctionnement de la pédale
de frein avant chaque départ et lubrifier l’ar-
ticulation de la pédale quand nécessaire.
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au
lithium
ZAUM1184
I
NFOI
NFO
Lubrifiant recommandé:
Graisse à base de savon au lithium
ZAUM1234
UBR6F0F0.book Page 30 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-31
6
FAU23203

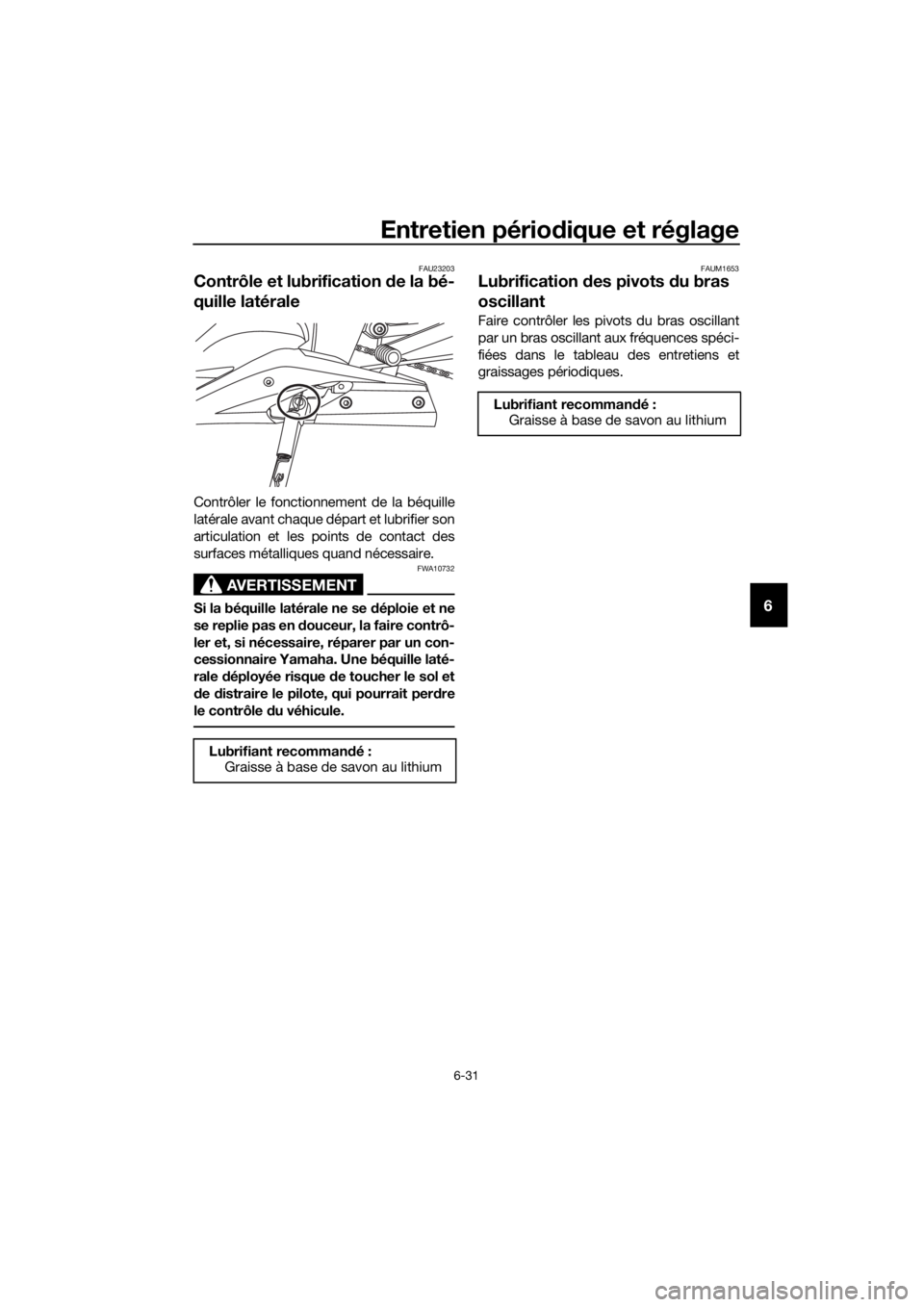

Contrôle et lubrification de la bé-
quille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAUM1653
Lubrification des pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
UBR6F0F0.book Page 31 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-32
6
FAU23273

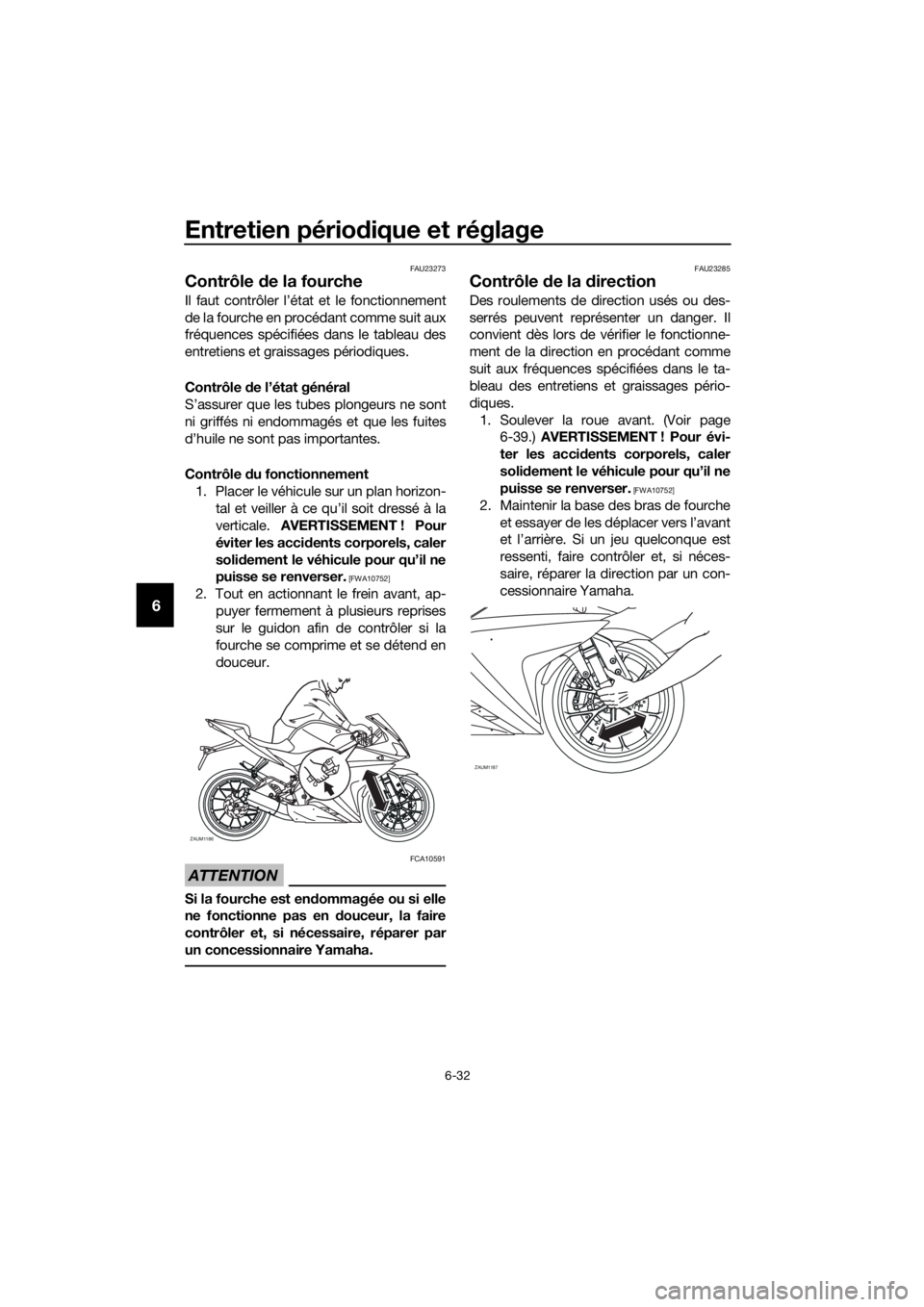

Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page
6-39.) AVERTISSEMENT ! Pour évi-
ter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
ZAUM1186
ZAUM1187
UBR6F0F0.book Page 32 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-33
6
FAU23292

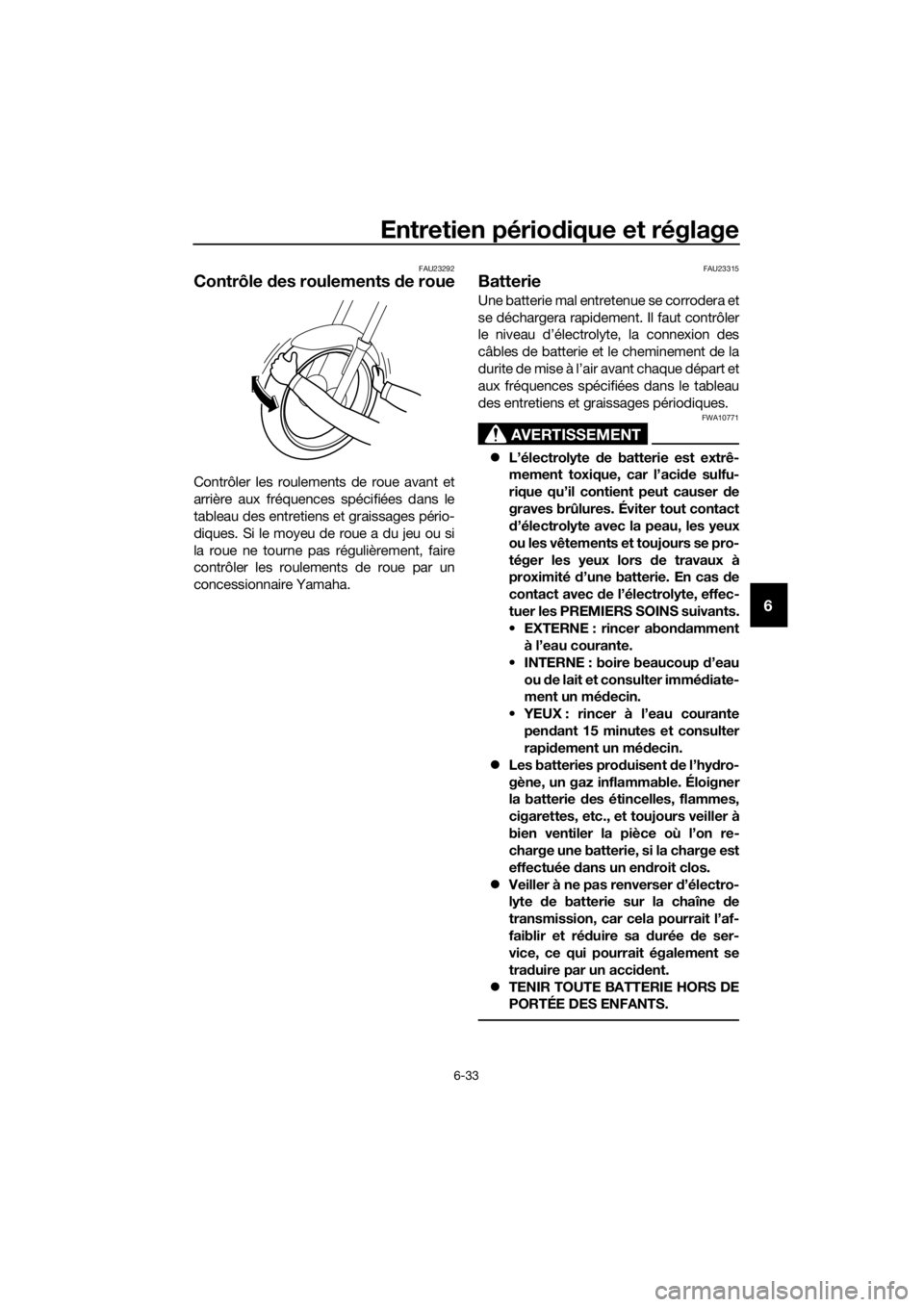

Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU23315
Batterie
Une batterie mal entretenue se corrodera et
se déchargera rapidement. Il faut contrôler
le niveau d’électrolyte, la connexion des
câbles de batterie et le cheminement de la
durite de mise à l’air avant chaque départ et
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
AVERTISSEMENT
FWA10771
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
Veiller à ne pas renverser d’électro-
lyte de batterie sur la chaîne de
transmission, car cela pourrait l’af-
faiblir et réduire sa durée de ser-
vice, ce qui pourrait également se
traduire par un accident.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
UBR6F0F0.book Page 33 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-34
6

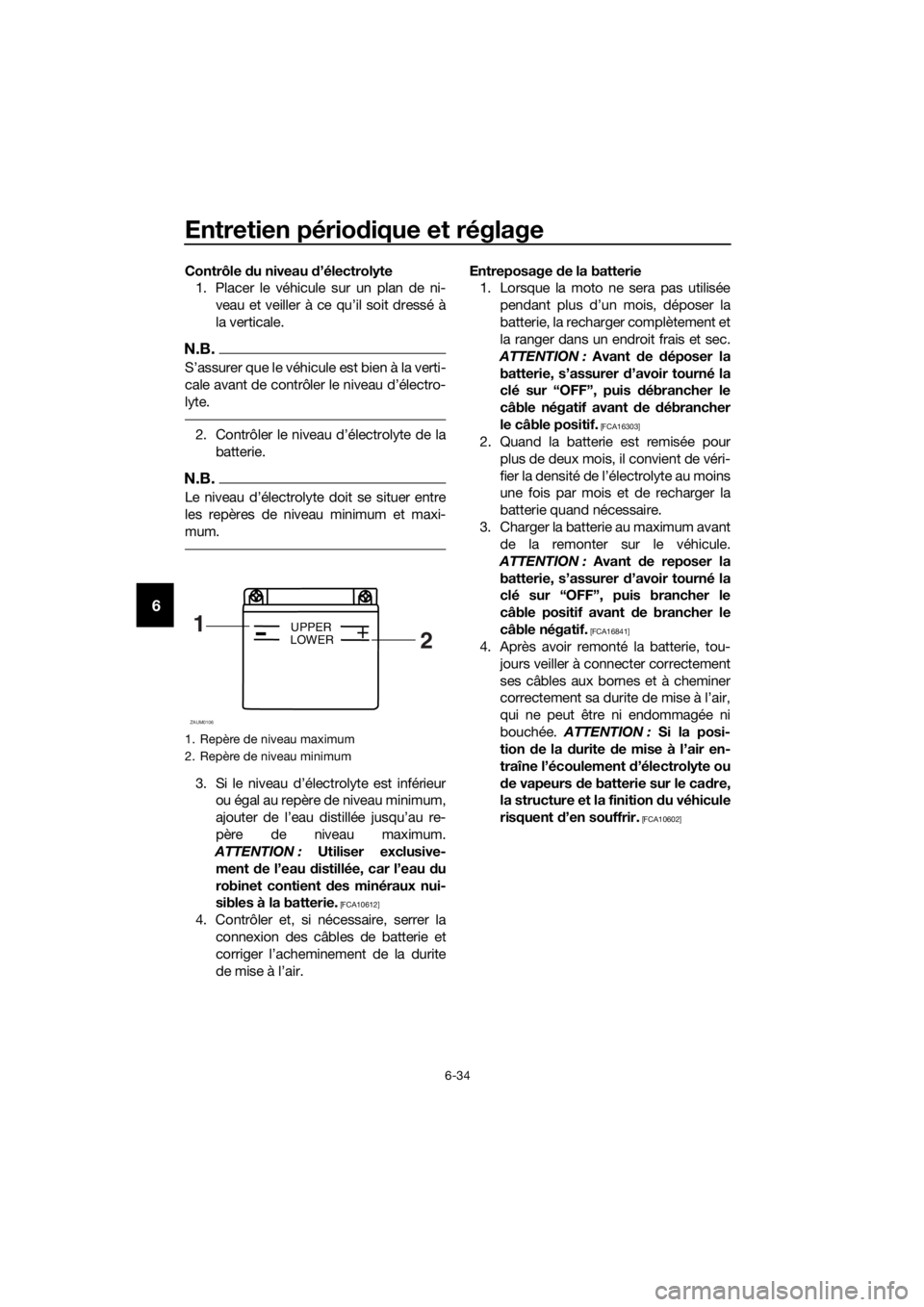

Contrôle du niveau d’électrolyte
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale.
N.B.


lyte.
2.
batterie.
N.B.

les repères de niveau minimum et maxi-
mum.
3.
ou égal au repère de niveau minimum,

père de niveau maximum.
ATTENTION : Utiliser exclusive-
ment de l’eau distillée, car l’eau du
robinet contient des minéraux nui-
sibles à la batterie.
[FCA10612]
4. Contrôler et, si nécessaire, serrer la
connexion des câbles de batterie et
corriger l’acheminement de la durite
de mise à l’air.Entreposage de la batterie
1. Lorsque la moto ne sera pas utilisée
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de véri-
fier la densité de l’électrolyte au moins
une fois par mois et de recharger la
batterie quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes et à cheminer
correctement sa durite de mise à l’air,
qui ne peut être ni endommagée ni
bouchée. ATTENTION : Si la posi-
tion de la durite de mise à l’air en-
traîne l’écoulement d’électrolyte ou
de vapeurs de batterie sur le cadre,
la structure et la finition du véhicule
risquent d’en souffrir.
[FCA10602]
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2+UPPER
LOWER
ZAUM0106
UBR6F0F0.book Page 34 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-35
6
FAUM3461

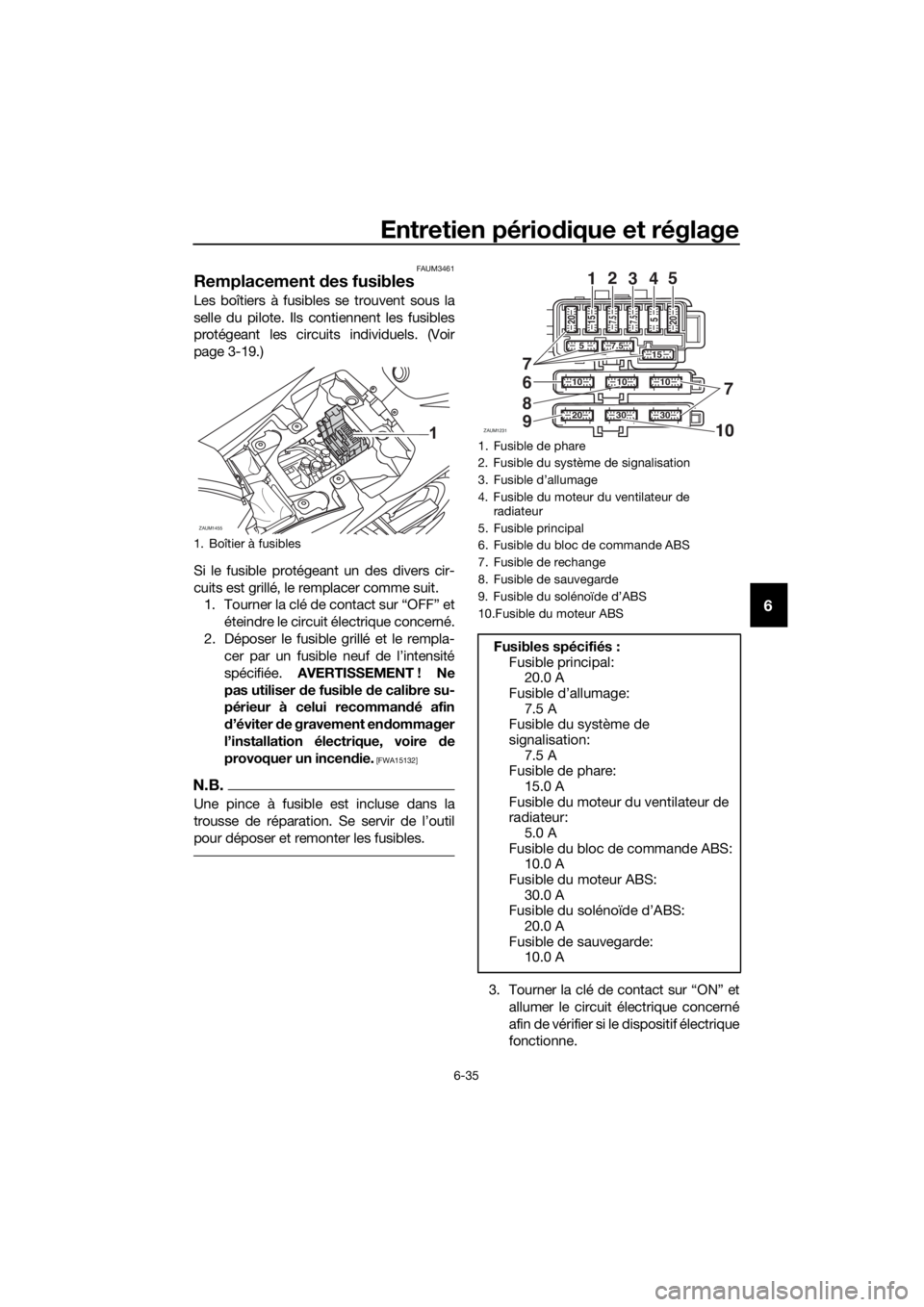

Remplacement des fusibles
Les boîtiers à fusibles se trouvent sous la
selle du pilote. Ils contiennent les fusibles
protégeant les circuits individuels. (Voir
page 3-19.)
Si le fusible protégeant un des divers cir-
cuits est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser de fusible de calibre su-
périeur à celui recommandé afin
d’éviter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
N.B.
Une pince à fusible est incluse dans la

pour déposer et remonter les fusibles.
3.
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
1. Boîtier à fusibles
ZAUM1455
1. Fusible de phare
2. Fusible du système de signalisation
3.
4. Fusible du moteur du ventilateur de
radiateur
5. Fusible principal
6. Fusible du bloc de commande ABS
7. Fusible de rechange
8. Fusible de sauvegarde
9.
10.Fusible du moteur ABS
Fusibles spécifiés :
Fusible principal:
20.0 A
Fusible d’allumage:
7.5 A
Fusible du système de
signalisation:
7.5 A
Fusible de phare:
15.0 A
Fusible du moteur du ventilateur de
radiateur:
5.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible de sauvegarde:
10.0 A
ZAUM1231
10
303020
7
8
91010
157.5
207.5 7.515
5 20
5
7
12
3
45
6
UBR6F0F0.book Page 35 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-36
6
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.FAU34242
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à am-
poules halogène. Si une ampoule de phare
est grillée, la faire remplacer, et au besoin,
faire régler le faisceau par un concession-
naire Yamaha.
UBR6F0F0.book Page 36 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-37
6
FAU43234
Remplacement d’une ampoule
de veilleuse
Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Tirer sur la douille de l’ampoule de
veilleuse pour déposer la douille et
l’ampoule.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
FAU24182
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.

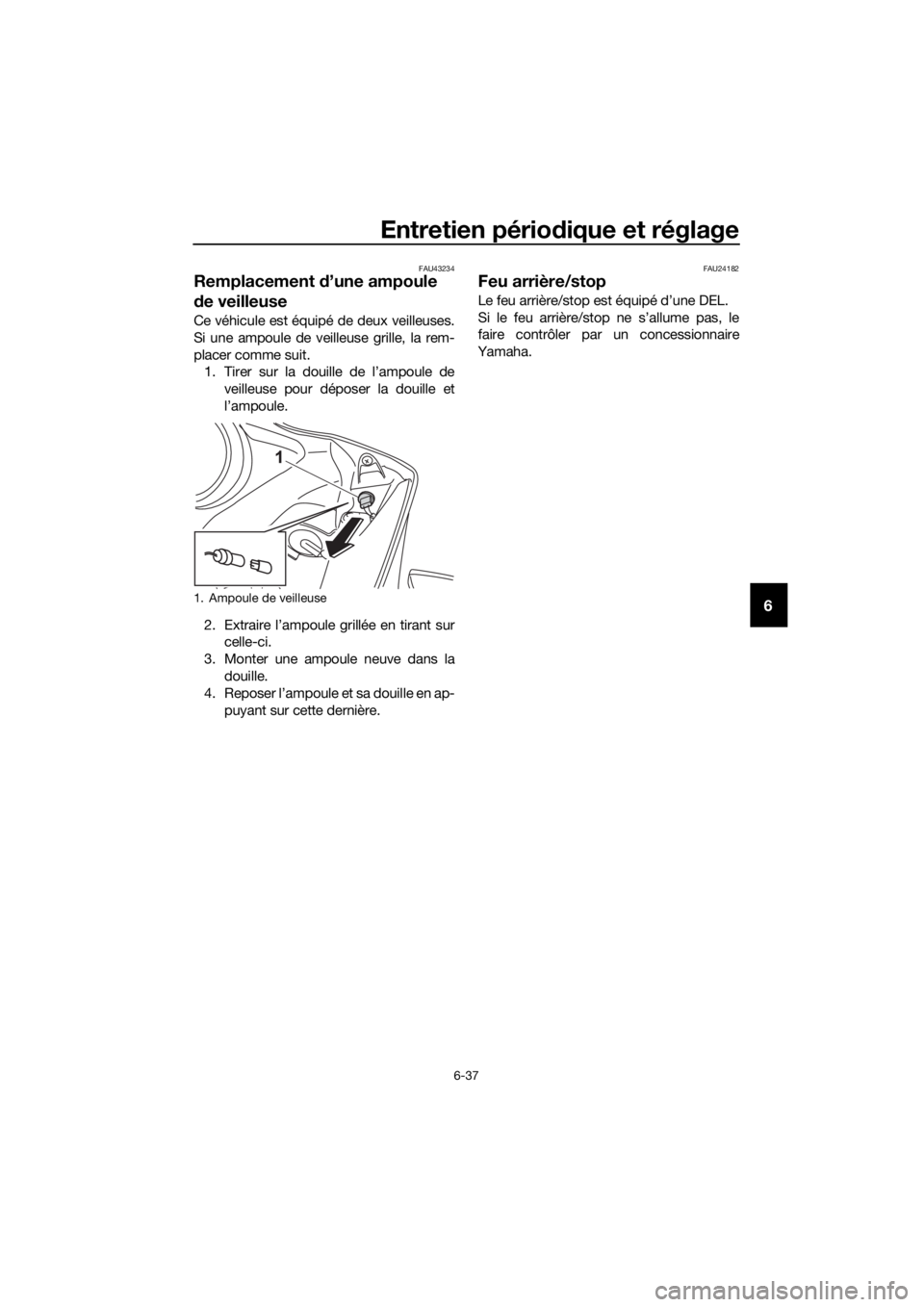

1. Ampoule de veilleuse
UBR6F0F0.book Page 37 Thursday, August 4, 2016 2:47 PM

Entretien périodique et réglage
6-38
6
FAU24205
Remplacement d’une ampoule
de clignotant
1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11192]FAUM3510
Remplacement de l’ampoule de
l’éclairage de la plaque d’imma-
triculation
1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé la
vis.
2. Tirer sur la douille de l’ampoule
d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et le fixer à l’aide de sa vis.
1. Vis
1. Ampoule de clignotant
ZAUM1223
1.

2.

3. Vis
ZAUM1190
2
3
UBR6F0F0.book Page 38 Thursday, August 4, 2016 2:47 PM
