CITROEN BERLINGO ELECTRIC 2015 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2015, Model line: BERLINGO ELECTRIC, Model: CITROEN BERLINGO ELECTRIC 2015Pages: 272, PDF Size: 9.49 MB
Page 71 of 272
3
Sjedala
69
ERGONOMIJA I KOMFOR

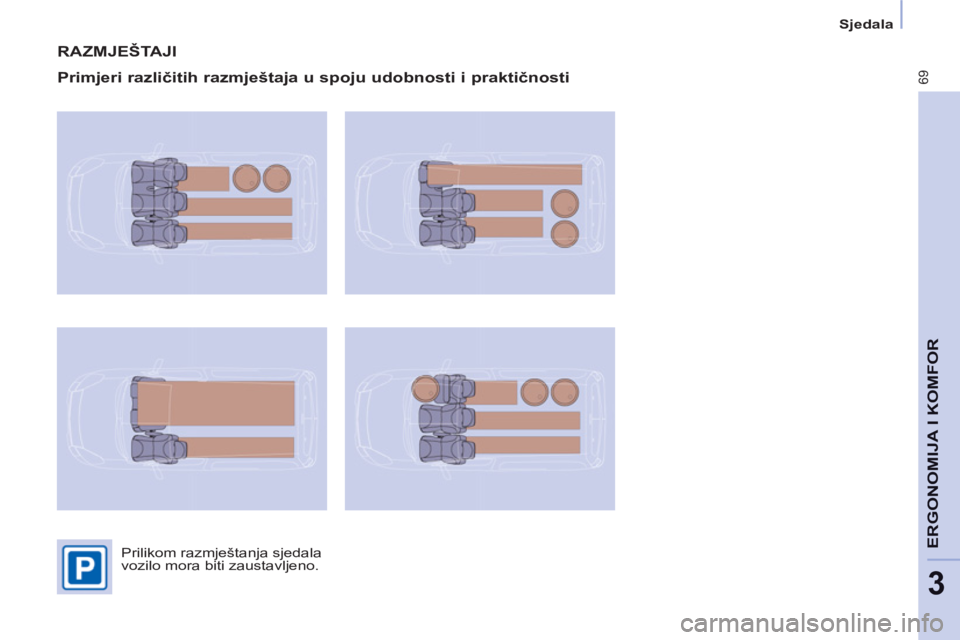

RAZMJEŠTAJI
Primjeri različitih razmještaja u spoju udobnosti i praktičnosti
Prilikom razmještanja sjedala
vozilo mora biti zaustavljeno.
Page 72 of 272
Boravak u vozilu
70

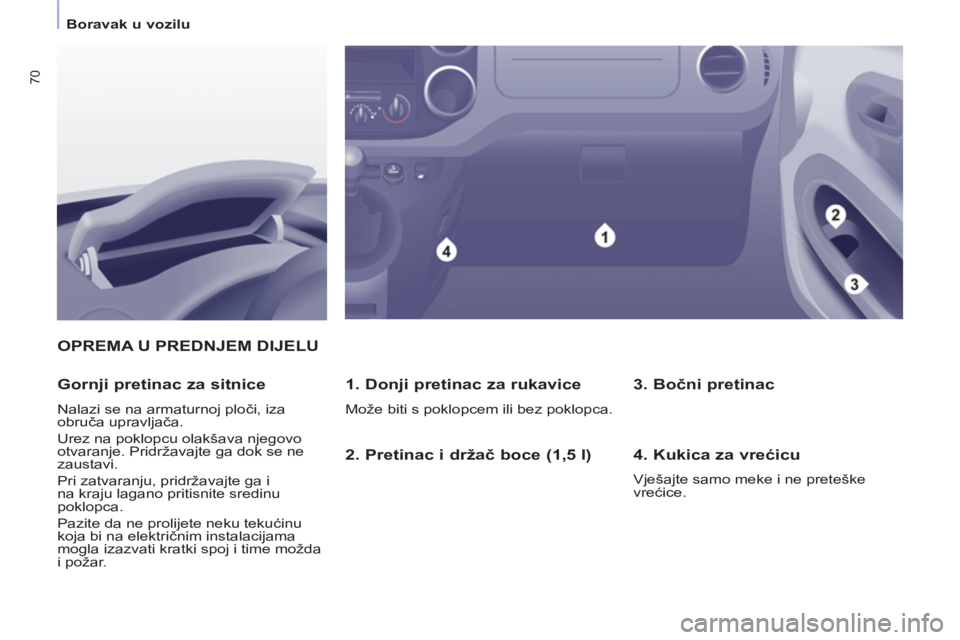

OPREMA U PREDNJEM DIJELU
1. Donji pretinac za rukavice
Može biti s poklopcem ili bez poklopca.
Gornji pretinac za sitnice
Nalazi se na armaturnoj ploči, iza
obruča upravljača.
Urez na poklopcu olakšava njegovo
otvaranje. Pridržavajte ga dok se ne
zaustavi.
Pri zatvaranju, pridržavajte ga i
na kraju lagano pritisnite sredinu
poklopca.
Pazite da ne prolijete neku tekućinu
koja bi na električnim instalacijama
mogla izazvati kratki spoj i time možda
i požar.
3. Bočni pretinac
4. Kukica za vrećicu
Vješajte samo meke i ne preteške
vrećice.
2. Pretinac i držač boce (1,5 l)
Page 73 of 272
3
Boravak u vozilu
71
ERGONOMIJA I KOMFOR

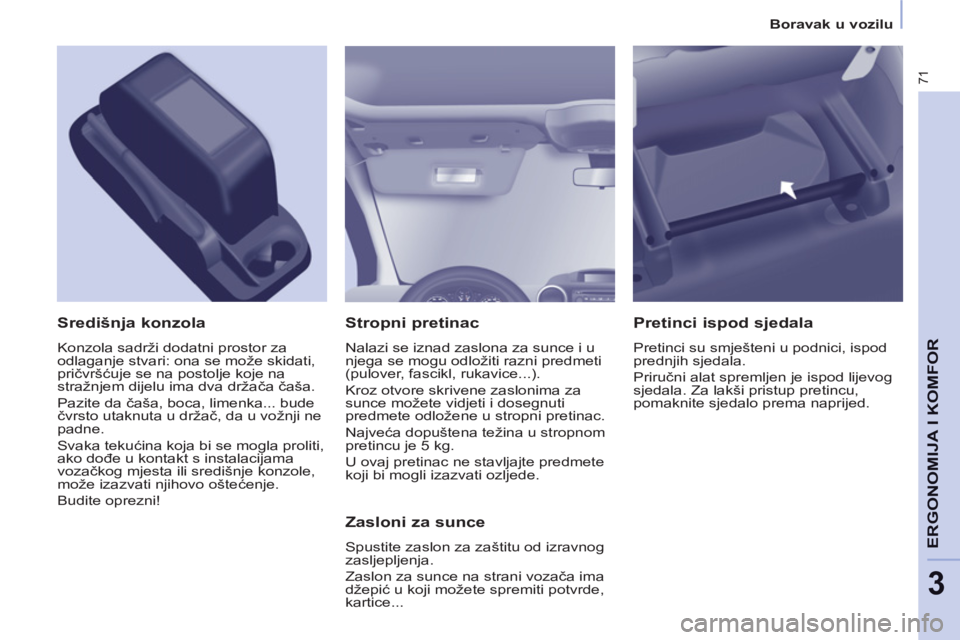

Stropni pretinac
Nalazi se iznad zaslona za sunce i u
njega se mogu odložiti razni predmeti
(pulover, fascikl, rukavice...).
Kroz otvore skrivene zaslonima za
sunce možete vidjeti i dosegnuti
predmete odložene u stropni pretinac.
Najveća dopuštena težina u stropnom
pretincu je 5 kg.
U ovaj pretinac ne stavljajte predmete
koji bi mogli izazvati ozljede.
Središnja konzola
Konzola sadrži dodatni prostor za
odlaganje stvari: ona se može skidati,
pričvršćuje se na postolje koje na
stražnjem dijelu ima dva držača čaša.
Pazite da čaša, boca, limenka... bude
čvrsto utaknuta u držač, da u vožnji ne
padne.
Svaka tekućina koja bi se mogla proliti,
ako dođe u kontakt s instalacijama
vozačkog mjesta ili središnje konzole,
može izazvati njihovo oštećenje.
Budite oprezni!
Zasloni za sunce
Spustite zaslon za zaštitu od izravnog
zasljepljenja.
Zaslon za sunce na strani vozača ima
džepić u koji možete spremiti potvrde,
kartice...
Pretinci ispod sjedala
Pretinci su smješteni u podnici, ispod
prednjih sjedala.
Priručni alat spremljen je ispod lijevog
sjedala. Za lakši pristup pretincu,
pomaknite sjedalo prema naprijed.
Page 74 of 272
Boravak u vozilu
72

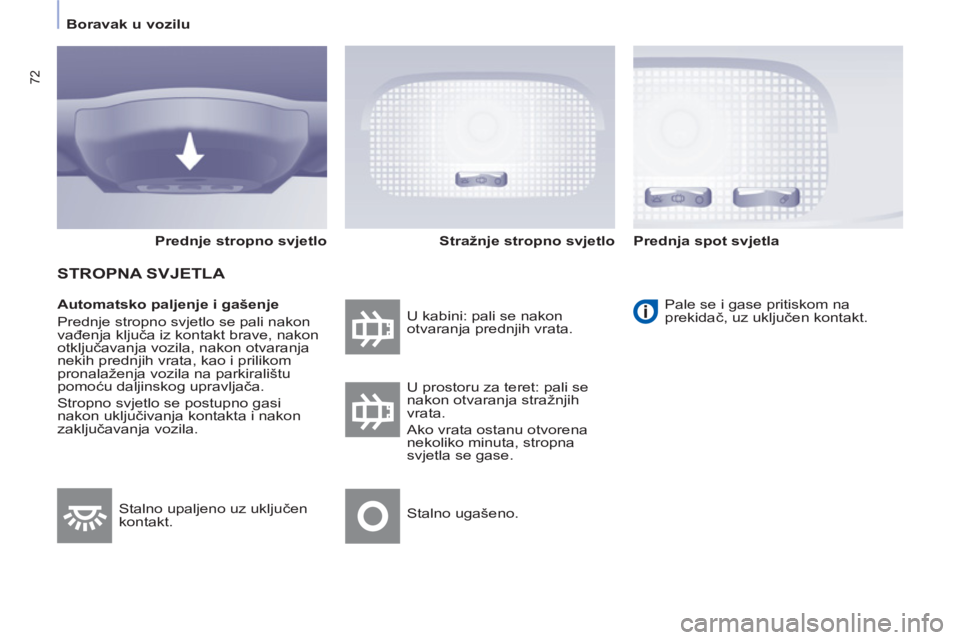

Automatsko paljenje i gašenje
Prednje stropno svjetlo se pali nakon
vađenja ključa iz kontakt brave, nakon
otključavanja vozila, nakon otvaranja
nekih prednjih vrata, kao i prilikom
pronalaženja vozila na parkiralištu
pomoću daljinskog upravljača.
Stropno svjetlo se postupno gasi
nakon uključivanja kontakta i nakon
zaključavanja vozila. U kabini: pali se nakon
otvaranja prednjih vrata. Pale se i gase pritiskom na
prekidač, uz uključen kontakt.
U prostoru za teret: pali se
nakon otvaranja stražnjih
vrata.
Ako vrata ostanu otvorena
nekoliko minuta, stropna
svjetla se gase.
Stalno ugašeno. Stalno upaljeno uz uključen
kontakt.
Prednje stropno svjetlo
STROPNA SVJETLA
Stražnje stropno svjetlo
Prednja spot svjetla
Page 75 of 272
3
Boravak u vozilu
73
ERGONOMIJA I KOMFOR

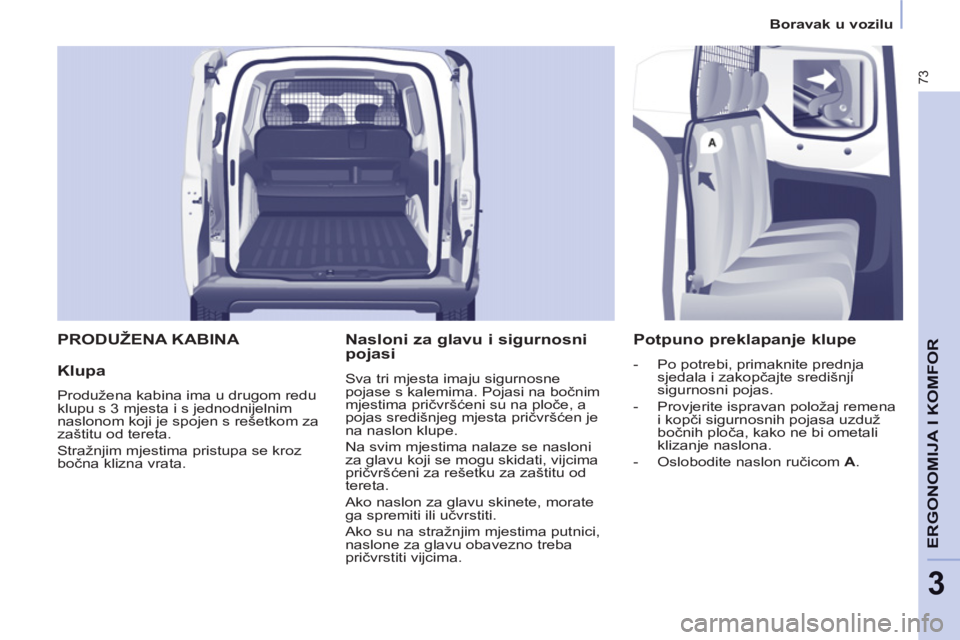

PRODUŽENA KABINA
Klupa
Produžena kabina ima u drugom redu
klupu s 3 mjesta i s jednodnijelnim
naslonom koji je spojen s rešetkom za
zaštitu od tereta.
Stražnjim mjestima pristupa se kroz
bočna klizna vrata.
Nasloni za glavu i sigurnosni
pojasi
Sva tri mjesta imaju sigurnosne
pojase s kalemima. Pojasi na bočnim
mjestima pričvršćeni su na ploče, a
pojas središnjeg mjesta pričvršćen je
na naslon klupe.
Na svim mjestima nalaze se nasloni
za glavu koji se mogu skidati, vijcima
pričvršćeni za rešetku za zaštitu od
tereta.
Ako naslon za glavu skinete, morate
ga spremiti ili učvrstiti.
Ako su na stražnjim mjestima putnici,
naslone za glavu obavezno treba
pričvrstiti vijcima.
Potpuno preklapanje klupe
- Po potrebi, primaknite prednja
sjedala i zakopčajte središnji
sigurnosni pojas.
- Provjerite ispravan položaj remena
i kopči sigurnosnih pojasa uzduž
bočnih ploča, kako ne bi ometali
klizanje naslona.
- Oslobodite naslon ručicom A
.
Page 76 of 272
Boravak u vozilu
74

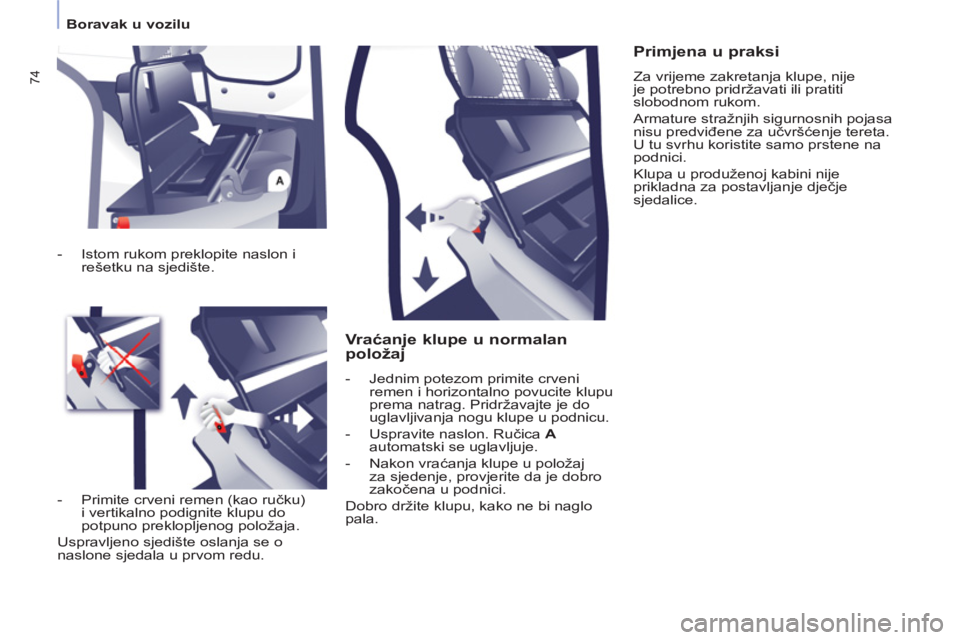

Vr aćanje klupe u normalan
položaj
- Jednim potezom primite crveni
remen i horizontalno povucite klupu
prema natrag. Pridržavajte je do
uglavljivanja nogu klupe u podnicu.
- Uspravite naslon. Ručica A
automatski se uglavljuje.
- Nakon vraćanja klupe u položaj
za sjedenje, provjerite da je dobro
zakočena u podnici.
Dobro držite klupu, kako ne bi naglo
pala.
Primjena u praksi
Za vrijeme zakretanja klupe, nije
je potrebno pridržavati ili pratiti
slobodnom rukom.
Armature stražnjih sigurnosnih pojasa
nisu predviđene za učvršćenje tereta.
U tu svrhu koristite samo prstene na
podnici.
Klupa u produženoj kabini nije
prikladna za postavljanje dječje
sjedalice.
- Istom rukom preklopite naslon i
rešetku na sjedište.
- Primite crveni remen (kao ručku)
i vertikalno podignite klupu do
potpuno preklopljenog položaja.
Uspravljeno sjedište oslanja se o
naslone sjedala u prvom redu.
Page 77 of 272
3
Boravak u vozilu
75
ERGONOMIJA I KOMFOR

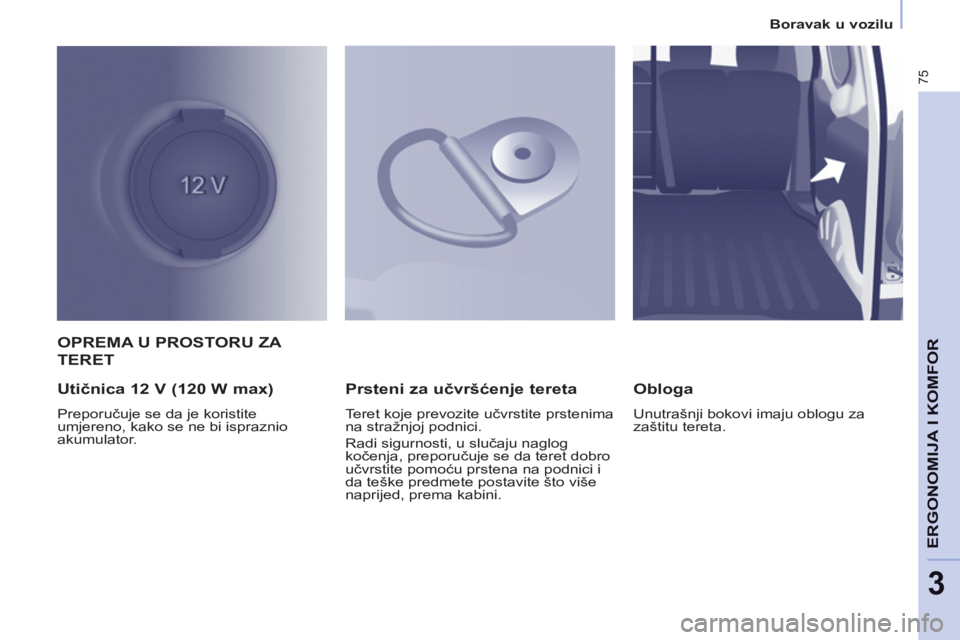

OPREMA U PROSTORU ZA
TERET
Utičnica 12 V (120 W max)
Preporučuje se da je koristite
umjereno, kako se ne bi ispraznio
akumulator.
Prsteni za učvršćenje tereta
Teret koje prevozite učvrstite prstenima
na stražnjoj podnici.
Radi sigurnosti, u slučaju naglog
kočenja, preporučuje se da teret dobro
učvrstite pomoću prstena na podnici i
da teške predmete postavite što više
naprijed, prema kabini.
Obloga
Unutrašnji bokovi imaju oblogu za
zaštitu tereta.
Page 78 of 272
Boravak u vozilu
76

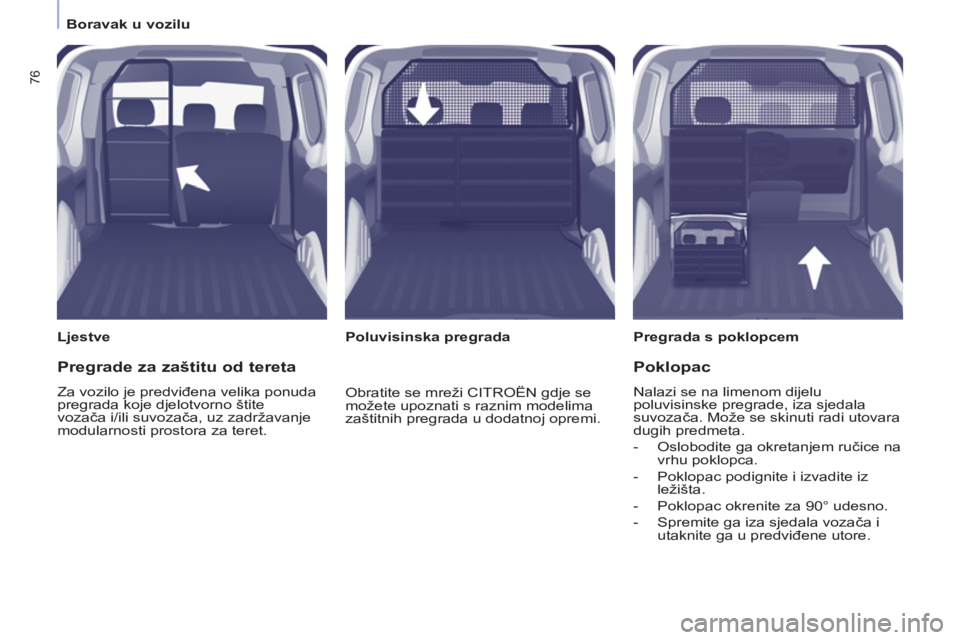

Ljestve
Pregrada s poklopcem
Poluvisinska pregrada
Pregrade za zaštitu od tereta
Za vozilo je predviđena velika ponuda
pregrada koje djelotvorno štite
vozača i/ili suvozača, uz zadržavanje
modularnosti prostora za teret.
Poklopac
Nalazi se na limenom dijelu
poluvisinske pregrade, iza sjedala
suvozača. Može se skinuti radi utovara
dugih predmeta.
- Oslobodite ga okretanjem ručice na
vrhu poklopca.
- Poklopac podignite i izvadite iz
ležišta.
- Poklopac okrenite za 90° udesno.
- Spremite ga iza sjedala vozača i
utaknite ga u predviđene utore.
Obratite se mreži CITROËN gdje se
možete upoznati s raznim modelima
zaštitnih pregrada u dodatnoj opremi.
Page 79 of 272
3
Boravak u vozilu
77
ERGONOMIJA I KOMFOR

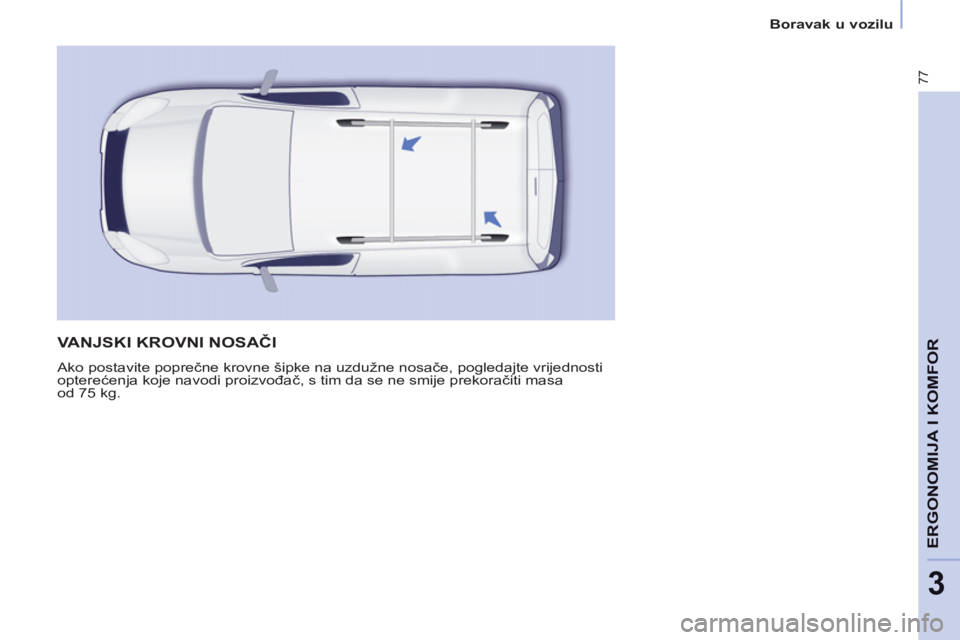

VANJSKI KROVNI NOSAČI
Ako postavite poprečne krovne šipke na uzdužne nosače, pogledajte vrijednosti
opterećenja koje navodi proizvođač, s tim da se ne smije prekoračiti masa
od 75 kg.
Page 80 of 272
Retrovizori i stakla
78
Električni vanjski retrovizori
- Izaberite retrovizor postavljanjem
sklopke udesno ili ulijevo.
- Namjestite položaj ogledala
pomicanjem sklopke u četiri smjera.
- Vratite sklopku u središnji položaj.
Električno preklapanje / otklapanje
Retrovizori se mogu električno
preklopiti ili otklopiti iz kabine, dok je
vozilo zaustavljeno, a kontakt uključen:
- Postavite sklopku u središnji
položaj.
- Okrenite je prema dolje.
RETROVIZORI
Retrovizori s grijačima
Ručni vanjski retrovizori
Ogledalo se podešava pomicanjem
ručice u četiri smjera.
Na parkiralištu, vanjske retrovizore
možete ručno preklopiti.
Retrovizori nemaju funkciju
automatskog odleđivanja.
Električni retrovizori mogu
imati grijače. Oni se uključuju
pritiskom na tipku grijača
stražnjeg stakla.
