Page 21 of 452
19
DS4_sr_Chap01_controle-de-marche_ed02-2015
1. Obrtomer (x 1000 obrtaja/min ili rpm).
2. Indikator promene brzine ili položaja
selektora i brzine kod pilotiranog ili
automatskog menjača.
3.
I
ndikator brzine (km/h ili mph).
4.
C
entralni ekran.
5.
M
erač goriva zajedno sa pokazivačem
minimalnog nivoa.
Brojčanici i displeji
6. Brojač dnevne kilometraže (km ili milje).
7. K ljuč održavanja (u slučaju neposrednog ili
propuštenog servisa),
b
rojač ukupnog broja kilometara (km ili
milja).
Dugmići komande

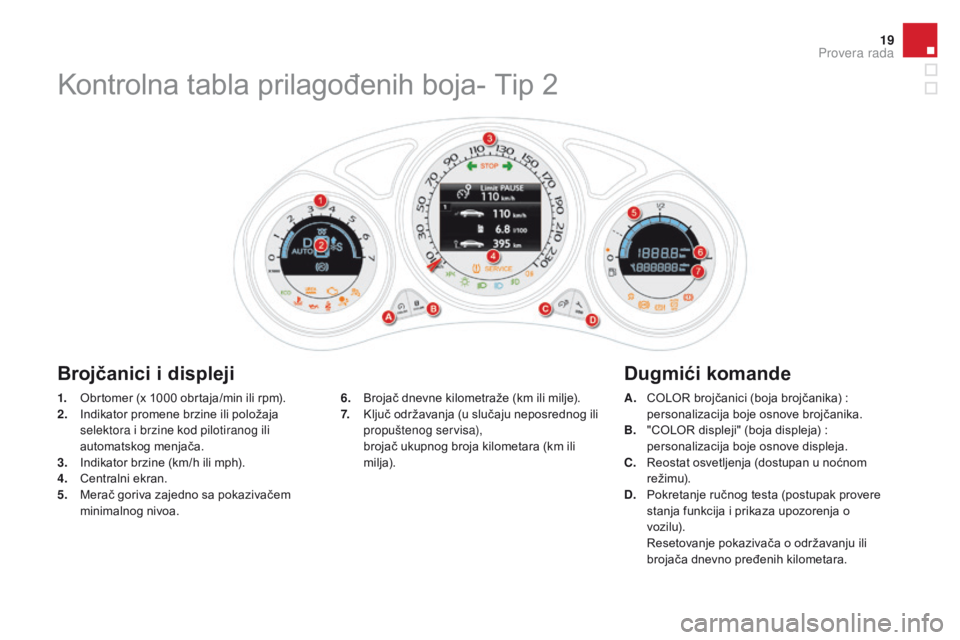

Kontrolna tabla prilagođenih boja- Tip 2
A. COLOR brojčanici (boja brojčanika) : personalizacija boje osnove brojčanika.
B.
"
COLOR displeji" (boja displeja) :
personalizacija boje osnove displeja.
C.
R
eostat osvetljenja (dostupan u noćnom
režimu).
D.
P
okretanje ručnog testa (postupak provere
stanja funkcija i prikaza upozorenja o
vozilu).
R
esetovanje pokazivača o održavanju ili
brojača dnevno pređenih kilometara.
Provera rada
Page 22 of 452
DS4_sr_Chap01_controle-de-marche_ed02-2015

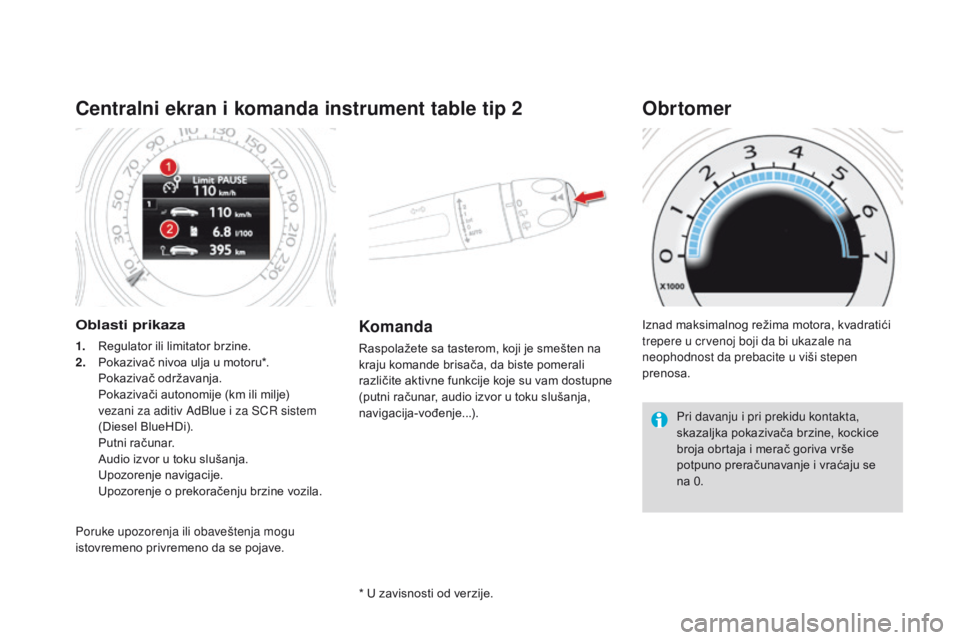

Centralni ekran i komanda instrument table tip 2
Oblasti prikaza
1. Regulator ili limitator brzine.
2. Pokazivač nivoa ulja u motoru*.
P
okazivač održavanja.
P
okazivači autonomije (km ili milje)
vezani za aditiv AdBlue i za SCR sistem
(Diesel
BlueHDi).
P
utni računar.
A
udio izvor u toku slušanja.
Up
ozorenje navigacije.
U
pozorenje o prekoračenju brzine vozila.
Komanda
Raspolažete sa tasterom, koji je smešten na
kraju komande brisača, da biste pomerali
različite aktivne funkcije koje su vam dostupne
(putni računar, audio izvor u toku slušanja,
navigacija-vođenje...). Iznad maksimalnog režima motora, kvadratići
trepere u crvenoj boji da bi ukazale na
neophodnost da prebacite u viši stepen
prenosa.
Obrtomer
Pri davanju i pri prekidu kontakta,
skazaljka pokazivača brzine, kockice
broja obrtaja i merač goriva vrše
potpuno preračunavanje i vraćaju se
na 0.
* U zavisnosti od verzije.
Poruke upozorenja ili obaveštenja mogu
istovremeno privremeno da se pojave.
Page 23 of 452
21
DS4_sr_Chap01_controle-de-marche_ed02-2015
Vizuelni reperi koji obaveštavaju vozača o
pojavi nepravilnosti (lampica upozorenja)
ili pokretanju nekog od sistema (kontrolna
lampica za uključenje ili isključenje).

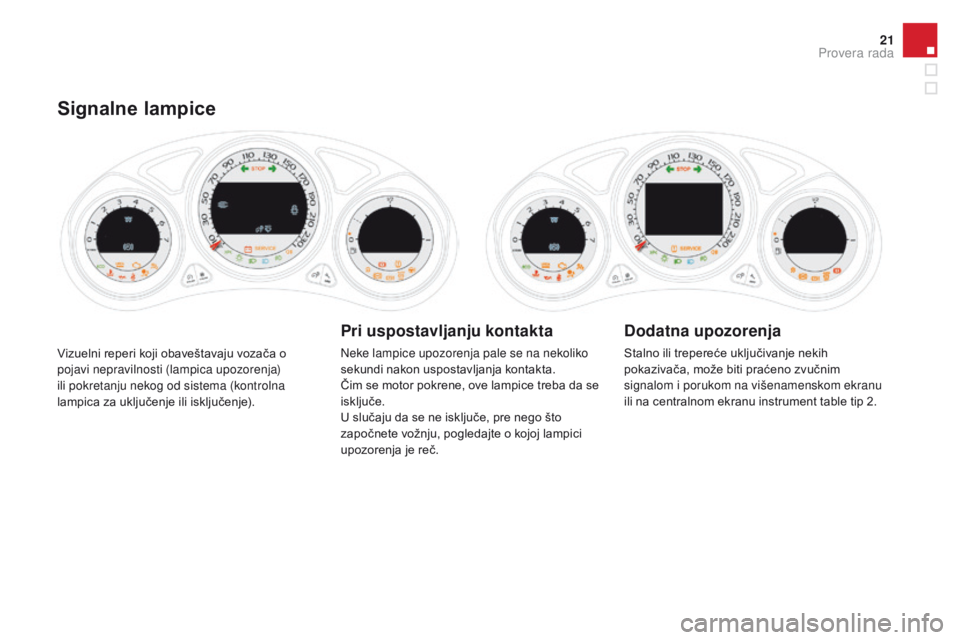

Signalne lampice
Pri uspostavljanju kontakta
Neke lampice upozorenja pale se na nekoliko
sekundi nakon uspostavljanja kontakta.
Čim se motor pokrene, ove lampice treba da se
isključe.
U slučaju da se ne isključe, pre nego što
započnete vožnju, pogledajte o kojoj lampici
upozorenja je reč.
Dodatna upozorenja
Stalno ili trepereće uključivanje nekih
pokazivača, može biti praćeno zvučnim
signalom i porukom na višenamenskom ekranu
ili na centralnom ekranu instrument table tip 2.
Provera rada
Page 24 of 452
DS4_sr_Chap01_controle-de-marche_ed02-2015
Lampice upozorenja
Kad motor radi ili kada je vozilo u pokretu, paljenje
jedne od sledećih lampica ukazuje na pojavu
nepravilnosti koja zahteva intervenciju vozača.
Pokazivač se uključuje na instrument tabli ili se
pojavljuje na centralnom ekranu kontrolne table
tip 2.Kad je vaše vozilo opremljeno ekranom, paljenje lampice upozorenja uvek je praćeno
porukom kako biste lakše mogli da otkrijete kvar.
U slučaju problema, što pre se obratite stručnom servisu ili mreži CITROËN.
Lampica se paliUzrok Aktivnosti/Primedbe
STOP Fiksno svetli, sam ili
povezan sa nekom
drugom lampicom
upozorenja, praćen
zvučnim signalom i
porukom na ekranu. Uključivanje ovog pokazivača je
vezano za ozbiljnu nepravilnost
kočenja, za pomoćno upravljanje, za
kruženje ulja u motoru ili za kruženje
tečnosti za rashlađivanje.
Obavezno se zaustavite kad se ukažu najbolji
bezbednosni uslovi, jer motor može da se ugasi u
vožnji.
Parkirajte vozilo, prekinite kontakt i uputite poziv
stručnom servisu ili servisnoj mreži CITROËN.
Maksimalna
temperatura
rashladne
tečnosti svetli konstantno.
Povišena temperatura u rashladnom
kolu. Zaustavljanje je obavezno kada se za to ukažu
najbezbedniji uslovi.
Sačekajte da se motor ohladi da biste, ukoliko je
potrebno, dopunili nivo tečnosti.
Ako problem i dalje postoji, obratite se stručnom
servisu ili servisnoj mreži CITROËN.
Pritisak ulja u
motoru neprestano svetli.
Nepravilnost u radu sistema za
podmazivanje motora. Zaustavljanje je obavezno čim se za to ukažu
najbezbedniji uslovi.
Parkirajte se, prekinite kontakt i obratite se mreži
CITROËN ili stručnom servisu.
Page 25 of 452
23
DS4_sr_Chap01_controle-de-marche_ed02-2015
Lampicase paliUzrok Aktivnosti/Primedbe
Punjenje
akumulatora neprestano svetli.
Sistem za punjenje akumulatora
ne radi (prljave ili otpuštene kleme,
popuštanje ili pucanje kaiša
alternatora...). Signalna lampica bi trebalo da se isključi nakon
pokretanja motora.
Ukoliko se ne isključi, obratite se mreži CITROËN ili
stručnom servisu.
koč
enje stalno svetli, praćeno
lampicom STOP. Značajan pad nivoa kočione tečnosti
u kočionom sistemu. Bezbedno zaustavljanje je obavezno.
Izvršite dopunu kočionom tečnosti koju preporučuje
CITROËN.
Ako se problem nastavi, obratite se servisnoj mreži
CITROËN ili stručnom servisu kako bi se izvršila
provera sistema.
+ stalno svetli, u paru sa
lampicom za prijavu
nepravilnosti u radu
električne parkirne
kočnice, ukoliko je ona
otpuštena.Nepravilnost u radu kočionog sistema. Bezbedno zaustavljanje je obavezno.
Zaustavite se, prekinite kontakt i obratite se servisnoj
mreži CITROËN ili stručnom servisu.
+ stalno svetli, praćeno
lampicama ABS i
S T O P.Nepravilnost u radu elektronske
raspodele sile kočenja (REF).
Bezbedno zaustavljanje je obavezno.
Izvršite proveru u servisnoj mreži CITROËN ili u
stručnom servisu.
Provera rada
Page 26 of 452
DS4_sr_Chap01_controle-de-marche_ed02-2015
Lampicase paliUzrok Aktivnosti/Primedbe
Električna
parkirna kočnica treperi.
Električna kočnica se ne zateže
automatski.
Zatezanje/otpuštanje ne radi. Zaustavljanje je obavezno kada se za to ukažu
najbezbedniji uslovi.
Zaustavite se na ravnom terenu (horizontalnom),
ubacite menjač u brzinu (automatski menjač stavite
u položaj P
) prekinite kontakt i obratite se mreži
CITROËN ili stručnom servisu.
ne
pravilnost u
radu električne
parkirne kočnice neprekidno svetli.
Električna parkirna kočnica je
neispravna. Što pre se obratite mreži CITROËN ili stručnom
servisu.
Za više informacija o parkirnoj električnoj kočnici,
pogledajte odgovarajuće poglavlje.
Otvorena vrata
neprestano svetli ako je
brzina manja od 10 km/h.Jedna vrata ili prtljažnik su ostali
otvoreni. Zatvoriti odgovarajuća vrata.
neprestano svetli ako je
brzina veća od 10 km/h,
praćeno zvučnim
signalom.
* U zavisnosti od zemlje.
Pojas koji nije
vezan/odvezan*
stalna, zatim trepće, uz
sve jači zvučni signal. Vozač ili suvozač nisu vezali ili su
otkopčali pojas. Povucite odgovarajući kaiš, a zatim ga zakopčajte.
Ova lampica dopunjava podatke koje daju lampice na
krovu.
Najmanje jedan od putnika pozadi je
odvezao pojas.
Page 27 of 452
25
DS4_sr_Chap01_controle-de-marche_ed02-2015
Servisprivremeno propraćen
porukom. Manje nepravilnosti za koje ne
postoje odgovarajući pokazivači. Otkrijte uzrok nepravilnosti pomoću poruke koja se
ispisuje na ekranu.
Vi sami možete ustanoviti određene nepravilnosti, kao na
primer otvorena vrata ili početak zasićenja filera čestica
(čim Vam uslovi vožnje budu dozvoljavali regenerišite filter
vozeći prosečnom brzinom od 60km/h do gašenja sijalice).
Za ostale nepravilnosti obratite se servisnoj mreži
CITROËN ili stručnom servisu.
neprekidno svetli,
propraćen porukom. Jedna ili više nepravilnosti za
koje ne postoje odgovarajući
pokazivači. Otkrijte uzrok nepravilnosti pomoći poruke koja se
ispisuje i na ekranu i obavezno se obratite servisnoj mreži
CITROËN ili stručnom servisu.
stalan, vezan za
treperenje ekrana,
zatim stalan ključ za
održavanje. Rok za pregled je prošao. Samo sa verzijama Diesel BlueHDi.
Pregled vozila se mora izvršiti čim bude moguće.
Lampica
se paliUzrok Aktivnosti/Primedbe
Filter za čestice
(Dizel) stalno svetli, praćen
zvučnim signalom i
porukom o riziku od
začepljenja filtera za
čestice. Ovo ukazuje na početak zasićenja
filtera za čestice.
Filter ćete očistiti tako što ćete se kretati brzinom
od najmanje 60 km/h čim to budu dozvoljavali uslovi
saobraćaja na putu, sve dok se ne ugasi kontrolna lampica.
neprekidno svetli,
praćen zvučnim
signalom i porukom o
vrlo niskom nivou aditiva
za filter za čestice. Ovo ukazuje da je dosegnut
minimalni nivo aditiva u
rezervoaru.
Brzo se obratite na stručnom servisu ili mreži CITROËN.
Provera rada
Page 28 of 452
DS4_sr_Chap01_controle-de-marche_ed02-2015
Lampicase paliUzrok Aktivnosti/Primedbe
Sistem protiv
blokade točkova
(ABS) neprestano svetli.
Nepravilnost u radu sistema protiv
blokade točkova. Vozilo može da koči na klasičan način.
Vozite krajnje pažljivo umerenom brzinom i što pre se
obratite mreži CITROËN ili stručnom servisu.
Dinamička
kontrola
stabilnosti
(CDS/ASR) treperi.
Podešavanje sistema se aktivira. Sistem poboljšava funkciju pogona točkova kao i
stabilnost vozila u krivini.
stalan, povezan sa
uključivanjem lampice
tastera za isključivanje,
praćen zvučnim signalom
i porukom na ekranu.Sistem CDS/ASR ili pomoć pri
pokretanju na nagibu je otkazao.Dajte da se izvrši provera u stručnom servisu ili
servisnoj mreži CITROËN.
Sistem
autodijagnostike
motora
treperi.
Nepravilnost u radu sistema za
kontrolu motora. Postoji rizik da dođe do oštećenja katalizatora.
Izvršite proveru u mreži CITROËN ili u stručnom
servisu.
neprestano svetli. Nepravilnost u radu sistema za
depoluciju. Lampica bi trebalo da se isključi nakon pokretanja motora.
Ako se ne isključi, obratite se što pre mreži CITROËN
ili stručnom servisu.
Minimalni nivo
goriva Stalan, praćen
zvučnim signalom i
porukom. Pri prvom paljenju, ostaje otprilike
6 litara goriva u rezervoaru.
U tom trenutku, Vi počinjete da trošite
rezervu goriva. Obavezno dospite gorivo da biste izbegli kvar.
Ako nije dodato dovoljno goriva, ponovo će se upaliti
pokazivač, pri svakom pokretanju, praćen zvučnim
signalom i porukom.
Zvučni signal i poruka se ponavljaju, češće, sve dok
nivo goriva ne dođe do "0"
.
Zapremina rezervoara : oko 60 litara
.
Nikad ne dozvolite da potpuno ostanete bez goriva, jer
rizikujete da izazovete kvar sistema za ubrizgavanje i
depoluciju.
Page 29 of 452
27
DS4_sr_Chap01_controle-de-marche_ed02-2015
Ser vo upravljačneprekidno svetli. Servo upravljač je u kvaru. Vozite pažljivo umerenom brzinom.
Izvršite proveru u stručnom servisu ili u mreži
CITROËN.
ne
dovoljan
pritisak u
pneumaticima neprestano svetli.
Pritisak je nedovoljan u jednoj ili više
guma. Poverite pritisak u gumama što je pre moguće.
Ovu proverru treba izvršiti kada je guma hladna.
+ treperi, a zatim je
stalno uključen, praćen
pokazivačem Servis.Sistem za nadzor pritiska pneumatika
je otkazao ili jedan od točkova ne
sadrži senzor. Detekcija nedovoljnog pritiska nije više sigurna.
Izvršite proveru u servisnoj mreži CITROËN ili kod
servisera stručni servis.
Direkcioni farovi treperi. Sistem direkcionih farova je
neispravan. Izvršite proveru u mreži CITROËN ili u stručnom
servisu.
Lampica
se paliUzrok Aktivnosti/Primedbe
no
ga na kočnici neprestano svetli. Papučica kočnice nije pritisnuta.
Kod pilotiranog menjača, pritisnite papučicu kočnice da
biste startovali motor (ručica u položaju
n).
U
koliko želite da otpustite parkirnu kočnicu bez
pritiskanja na papučicu kočnice, ova signalna lampica
ostaje upaljena.
trepće. Kod pilotiranog menjača, ako previše
dugo držite vozilo na nagibu pomoću
akceleratora, kvačilo se pregreva. Koristite papučicu kočnice i/ili električnu parkirnu
kočnicu.
va
zdušni jastuci trenutno. Pali se na nekoliko sekundi a zatim
se gasi, kada se da kontakt. Treba da se isključi nakon startovanja motora.
Ako ostane upaljena, obratite se mreži CITROËN ili
stručnom servisu.
neprestano. Nepravilnost u radu jednog od
vazdušnih jastuka ili pirotehničkih
zatezača sigurnosnih pojaseva. Izvršite proveru u mreži CITROËN ili u stručnom
servisu.
Provera rada
Page 30 of 452
DS4_sr_Chap01_controle-de-marche_ed02-2015
Lampicase paliUzrok Aktivnosti/Primedbe
Aditiv AdBlue
®
(Diesel BlueHDi) stalan, praćen
zvučnim signalom
i porukom koja
označava autonomiju
vožnje. Autonomija vožnje je obuhvaćena
između 600 i 2400 km.
Brzo dopunite aditivom AdBlue® : obratite se
ovlašćenom servisu CITROËN ili serviseru stručni
servis ili čak sami obavite ovu radnju tako što ćete
pogledati odgovarajući odeljak.
+ trepereći, vezan za
pokazivač SERVICE,
praćen zvučnim
signalom i porukom
koja označava
autonomiju vožnje.Autonomija vožnje je obuhvaćena
između 0 km i 600 km.
Obavezno dopunite
aditivom AdBlue
® da biste
izbegli kvar : obratite se ovlašćenom servisu
CITROËN ili serviseru stručni servis ili čak
sami obavite ovu radnju tako što ćete pogledati
odgovarajući odeljak.
trepereći, vezan za
pokazivač SERVICE,
praćen zvučnim
signalom i porukom
koja označava
zabranu startovanja. Rezervoar aditiva AdBlue
® je prazan :
r
egulaciona blokada sprečava
ponovno startovanje motora. Da biste ponovo startovali motor, obavezno morate da
dopunite
aditivom AdBlue® : obratite se ovlašćenom
s
ervisu CITROËN ili serviseru stručni servis ili čak
sami obavite ovu radnju tako što ćete pogledati
odgovarajući odeljak.
Obavezno treba sipati minimalnu količinu od 3,8 litre
AdBlue
® u rezervoar sa aditivom.
