TOYOTA PROACE CITY VERSO 2019 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2019, Model line: PROACE CITY VERSO, Model: TOYOTA PROACE CITY VERSO 2019Pages: 272, PDF Dimensioni: 58.67 MB
Page 1 of 272

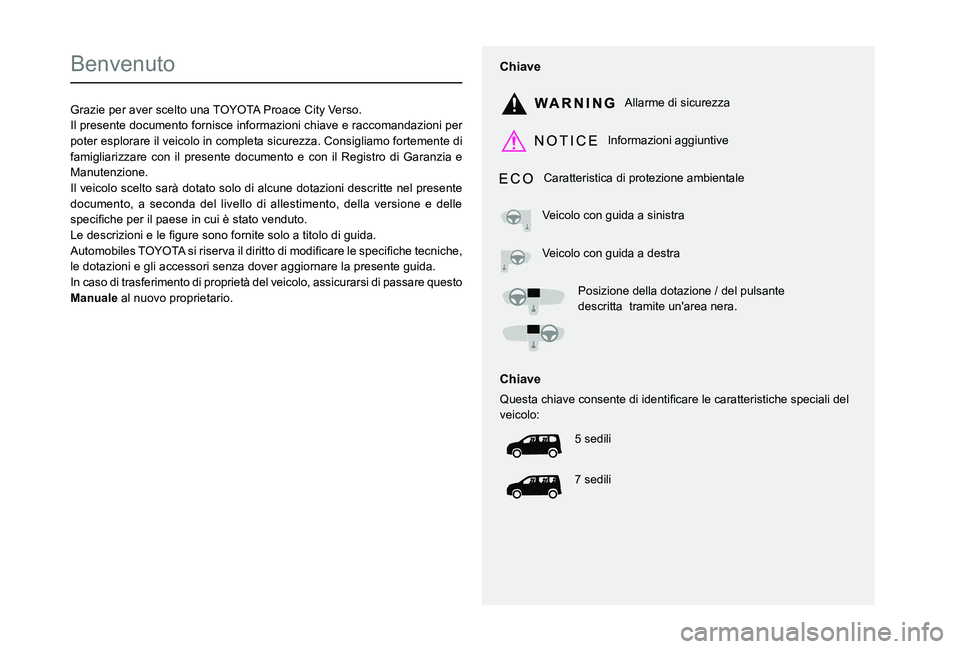

Benvenuto
Grazie per aver scelto una TOYOTA Proace City Verso.Il presente documento fornisce informazioni chiave e raccomandazioni per poter esplorare il veicolo in completa sicurezza. Consigliamo fortemente di famigliarizzare con il presente documento e con il Registro di Garanzia e Manutenzione.Il veicolo scelto sarà dotato solo di alcune dotazioni descritte nel presente documento, a seconda del livello di allestimento, della versione e delle\
0056005300480046002F00480003
0024le dotazioni e gli accessori senza dover aggiornare la presente guida.In caso di trasferimento di proprietà del veicolo, assicurarsi di pas\
sare questo Man al nuovo proprietario.
Chiave
Allarme di sicurezza
Informazioni aggiuntive
Caratteristica di protezione ambientale
Veicolo con guida a sinistra
Veicolo con guida a destra
Posizione della dotazione / del pulsante descritta tramite un'area nera.
Chiave
00340058004800560057004400030046004B004C00440059004800030046005200510056004800510057004800030047004C0003004C0047004800510057004C00BF00460044005500480003004F0048000300460044005500440057005700480055004C00560057004C0046004B004800030056005300480046004C0044004F004C000300470048004F0003veicolo:
5 sedili
7 sedili

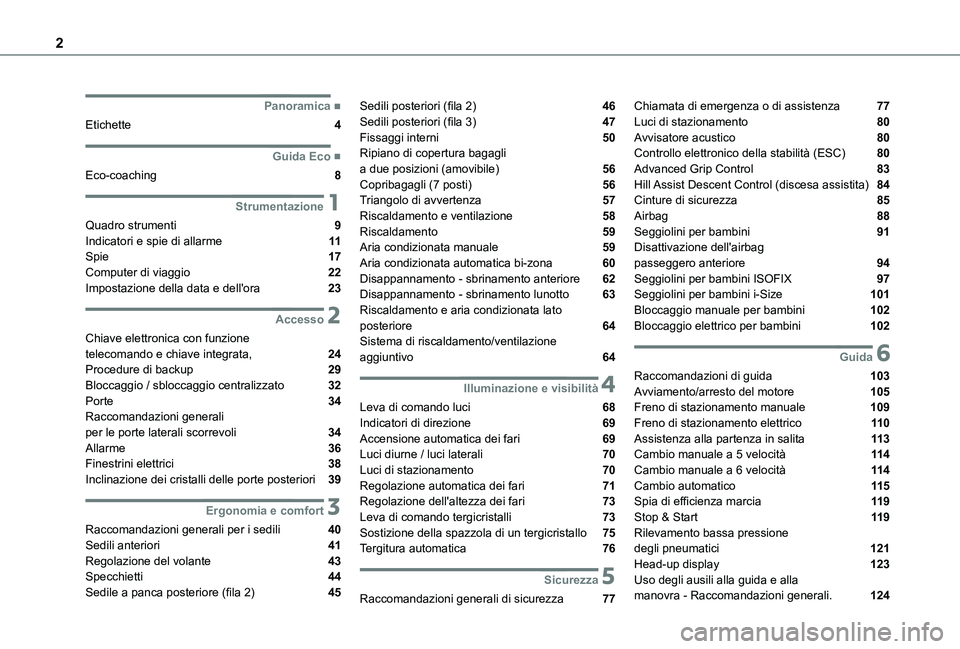

Page 2 of 272
2
■Panoramica
Etichette 4
■Guida Eco
Eco-coaching 8
1Strumentazione
Quadro strumenti 9Indicatori e spie di allarme 11Spie 17Computer di viaggio 22Impostazione della data e dell'ora 23
2Accesso
Chiave elettronica con funzione telecomando e chiave integrata, 24Procedure di backup 29Bloccaggio / sbloccaggio centralizzato 32Porte 34Raccomandazioni generali per le porte laterali scorrevoli 34
Allarme 36Finestrini elettrici 38Inclinazione dei cristalli delle porte posteriori 39
3Ergonomia e comfort
Raccomandazioni generali per i sedili 40Sedili anteriori 41Regolazione del volante 43Specchietti 44Sedile a panca posteriore (fila 2) 45
Sedili posteriori (fila 2) 46Sedili posteriori (fila 3) 47Fissaggi interni 50Ripiano di copertura bagagli a due posizioni (amovibile) 56Copribagagli (7 posti) 56Triangolo di avvertenza 57Riscaldamento e ventilazione 58Riscaldamento 59Aria condizionata manuale 59Aria condizionata automatica bi-zona 60Disappannamento - sbrinamento anteriore 62Disappannamento - sbrinamento lunotto 63Riscaldamento e aria condizionata lato posteriore 64Sistema di riscaldamento/ventilazione aggiuntivo 64
4Illuminazione e visibilità
Leva di comando luci 68Indicatori di direzione 69Accensione automatica dei fari 69
Luci diurne / luci laterali 70Luci di stazionamento 70Regolazione automatica dei fari 71Regolazione dell'altezza dei fari 73Leva di comando tergicristalli 73Sostizione della spazzola di un tergicristallo 75Tergitura automatica 76
5Sicurezza
Raccomandazioni generali di sicurezza 77
Chiamata di emergenza o di assistenza 77Luci di stazionamento 80Avvisatore acustico 80Controllo elettronico della stabilità (ESC) 80Advanced Grip Control 83Hill Assist Descent Control (discesa assistita) 84Cinture di sicurezza 85Airbag 88Seggiolini per bambini 91Disattivazione dell'airbag passeggero anteriore 94Seggiolini per bambini ISOFIX 97Seggiolini per bambini i-Size 101Bloccaggio manuale per bambini 102Bloccaggio elettrico per bambini 102
6Guida
Raccomandazioni di guida 103Avviamento/arresto del motore 105Freno di stazionamento manuale 109Freno di stazionamento elettrico 11 0Assistenza alla partenza in salita 11 3
Cambio manuale a 5 velocità 11 4Cambio manuale a 6 velocità 11 4Cambio automatico 11 5Spia di efficienza marcia 11 9Stop & Start 11 9Rilevamento bassa pressione degli pneumatici 121Head-up display 123Uso degli ausili alla guida e alla
manovra - Raccomandazioni generali. 124

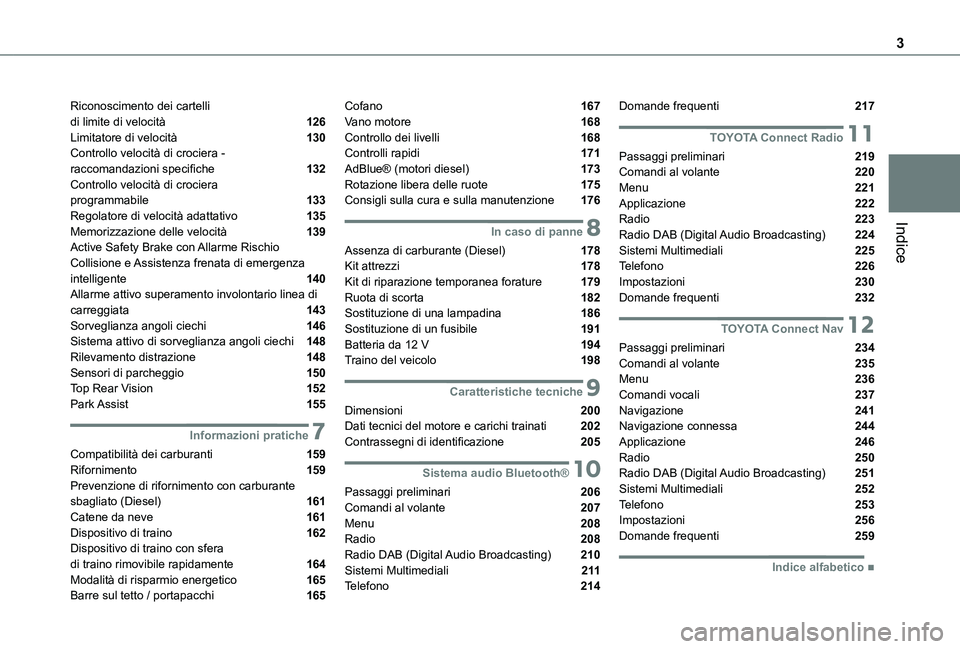

Page 3 of 272
3
Indice
Riconoscimento dei cartelli di limite di velocità 126Limitatore di velocità 130Controllo velocità di crociera - raccomandazioni specifiche 132Controllo velocità di crociera programmabile 133Regolatore di velocità adattativo 135Memorizzazione delle velocità 139Active Safety Brake con Allarme Rischio Collisione e Assistenza frenata di emergenza intelligente 140Allarme attivo superamento involontario linea di carreggiata 143Sorveglianza angoli ciechi 146Sistema attivo di sorveglianza angoli ciechi 148Rilevamento distrazione 148Sensori di parcheggio 150Top Rear Vision 152Park Assist 155
7Informazioni pratiche
Compatibilità dei carburanti 159Rifornimento 159Prevenzione di rifornimento con carburante sbagliato (Diesel) 161Catene da neve 161Dispositivo di traino 162Dispositivo di traino con sfera di traino rimovibile rapidamente 164Modalità di risparmio energetico 165
Barre sul tetto / portapacchi 165
Cofano 167Vano motore 168Controllo dei livelli 168Controlli rapidi 171AdBlue® (motori diesel) 173Rotazione libera delle ruote 175Consigli sulla cura e sulla manutenzione 176
8In caso di panne
Assenza di carburante (Diesel) 178Kit attrezzi 178Kit di riparazione temporanea forature 179Ruota di scorta 182Sostituzione di una lampadina 186Sostituzione di un fusibile 191Batteria da 12 V 194Traino del veicolo 198
9Caratteristiche tecniche
Dimensioni 200Dati tecnici del motore e carichi trainati 202Contrassegni di identificazione 205
10Sistema audio Bluetooth®
Passaggi preliminari 206Comandi al volante 207Menu 208Radio 208Radio DAB (Digital Audio Broadcasting) 210Sistemi Multimediali 2 11Telefono 214
Domande frequenti 217
11TOYOTA Connect Radio
Passaggi preliminari 219Comandi al volante 220Menu 221Applicazione 222Radio 223Radio DAB (Digital Audio Broadcasting) 224Sistemi Multimediali 225Telefono 226Impostazioni 230Domande frequenti 232
12TOYOTA Connect Nav
Passaggi preliminari 234Comandi al volante 235Menu 236Comandi vocali 237Navigazione 241Navigazione connessa 244Applicazione 246
Radio 250Radio DAB (Digital Audio Broadcasting) 251Sistemi Multimediali 252Telefono 253Impostazioni 256Domande frequenti 259
■Indice alfabetico
Page 4 of 272
4

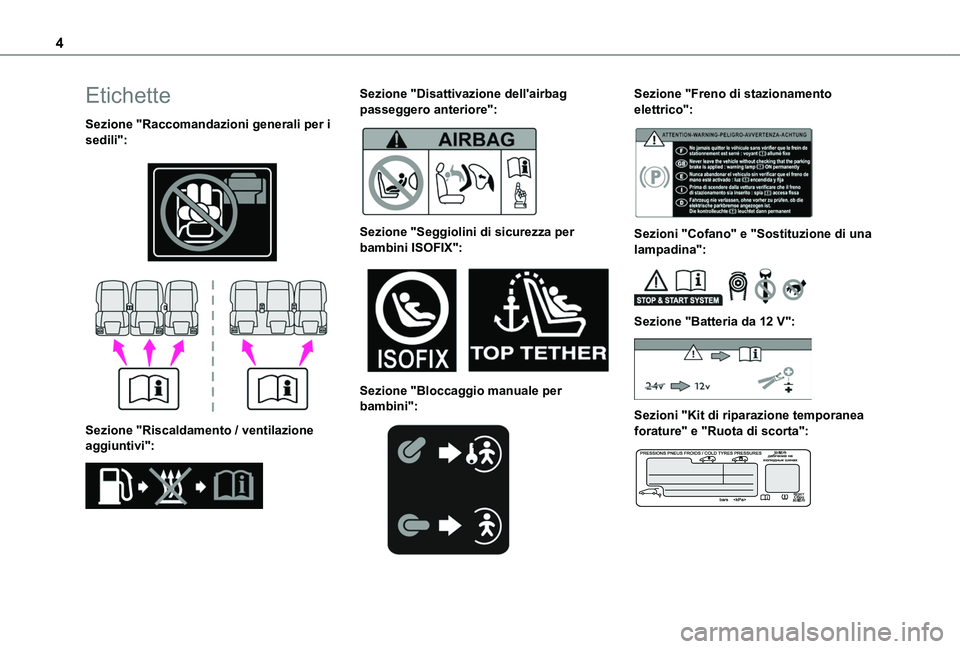

Etichette
Sezione "Raccomandazioni generali per i sedili":
Sezione "Riscaldamento / ventilazione aggiuntivi":
Sezione "Disattivazione dell'airbag passeggero anteriore":
Sezione "Seggiolini di sicurezza per bambini ISOFIX":
Sezione "Bloccaggio manuale per bambini":
Sezione "Freno di stazionamento elettrico":
Sezioni "Cofano" e "Sostituzione di una
lampadina":
Sezione "Batteria da 12 V":
Sezioni "Kit di riparazione temporanea forature" e "Ruota di scorta":

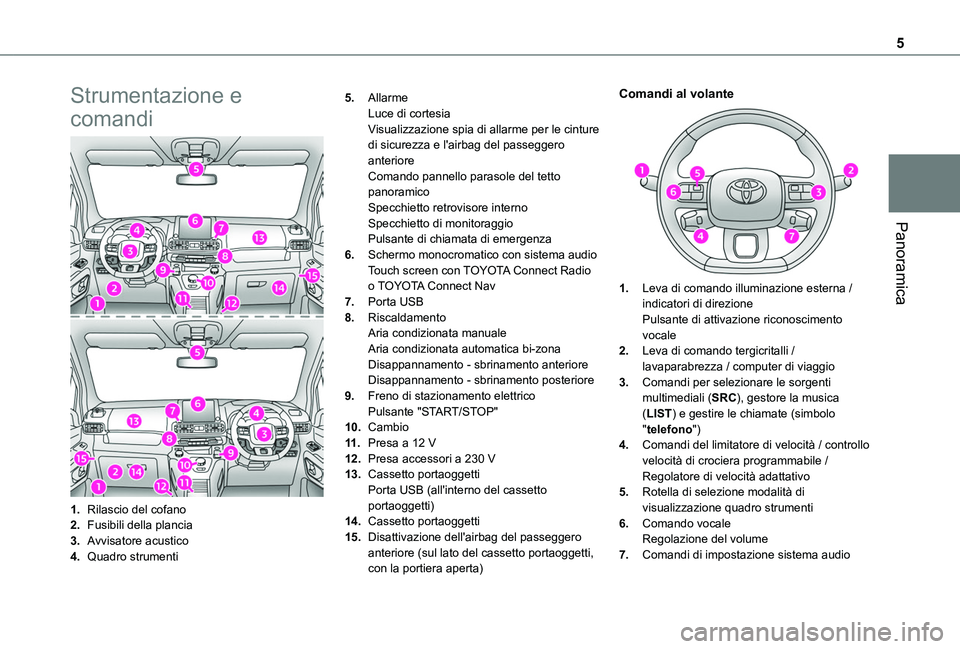

Page 5 of 272
5
Panoramica
Strumentazione e
comandi
1.Rilascio del cofano
2.Fusibili della plancia
3.Avvisatore acustico
4.Quadro strumenti
5.AllarmeLuce di cortesiaVisualizzazione spia di allarme per le cinture di sicurezza e l'airbag del passeggero anterioreComando pannello parasole del tetto panoramicoSpecchietto retrovisore internoSpecchietto di monitoraggioPulsante di chiamata di emergenza
6.Schermo monocromatico con sistema audioTouch screen con TOYOTA Connect Radio o TOYOTA Connect Nav
7.Porta USB
8.RiscaldamentoAria condizionata manualeAria condizionata automatica bi-zonaDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
9.Freno di stazionamento elettricoPulsante "START/STOP"
10.Cambio
11 .Presa a 12 V
12.Presa accessori a 230 V
13.Cassetto portaoggettiPorta USB (all'interno del cassetto portaoggetti)
14.Cassetto portaoggetti
15.Disattivazione dell'airbag del passeggero anteriore (sul lato del cassetto portaoggetti, con la portiera aperta)
Comandi al volante
1.Leva di comando illuminazione esterna / indicatori di direzionePulsante di attivazione riconoscimento vocale
2.Leva di comando tergicritalli / lavaparabrezza / computer di viaggio
3.Comandi per selezionare le sorgenti multimediali (SRC), gestore la musica (LIST) e gestire le chiamate (simbolo "telefono")
4.Comandi del limitatore di velocità / controllo velocità di crociera programmabile / Regolatore di velocità adattativo
5.Rotella di selezione modalità di visualizzazione quadro strumenti
6.Comando vocaleRegolazione del volume
7.Comandi di impostazione sistema audio

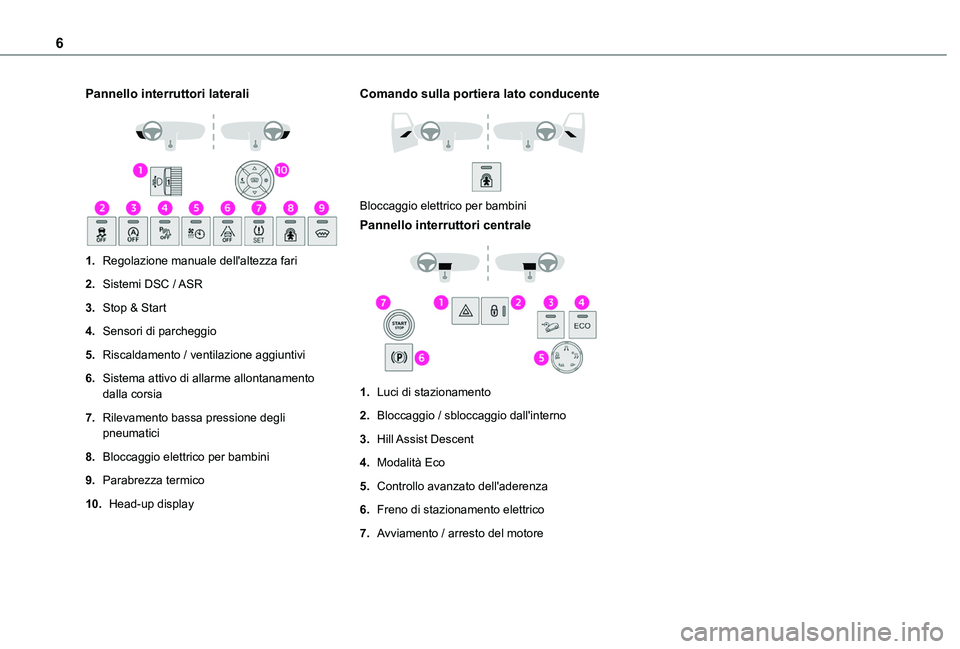

Page 6 of 272
6
Pannello interruttori laterali
1.Regolazione manuale dell'altezza fari
2.Sistemi DSC / ASR
3.Stop & Start
4.Sensori di parcheggio
5.Riscaldamento / ventilazione aggiuntivi
6.Sistema attivo di allarme allontanamento dalla corsia
7.Rilevamento bassa pressione degli pneumatici
8.Bloccaggio elettrico per bambini
9.Parabrezza termico
10.Head-up display
Comando sulla portiera lato conducente
Bloccaggio elettrico per bambini
Pannello interruttori centrale
1.Luci di stazionamento
2.Bloccaggio / sbloccaggio dall'interno
3.Hill Assist Descent
4.Modalità Eco
5.Controllo avanzato dell'aderenza
6.Freno di stazionamento elettrico
7.Avviamento / arresto del motore
Page 7 of 272
7
Guida Eco
Guida Eco
La guida Eco si riferisce a una serie di pratiche quotidiane che consentono agli automobilisti di ottimizzare il consumo di carburante e le emissioni di CO2.
Ottimizzare l'uso del cambio
Con un cambio manuale, ripartire delicatamente e passare prontamente al rapporto di marcia superiore. In fase di accelerazione, passare velocemente al rapporto di marcia superiore.Con un cambio automatico, optare per la modalità automatica ed evitare di premere il pedale dell'acceleratore in modo deciso e improvviso.L'indicatore di efficienza del cambio suggerisce l'innesto del rapporto più idoneo: ogni qualvolta questa indicazione viene visualizzata sul quadro strumenti, rispettarla.Con un cambio automatico, questo indicatore viene visualizzato solo in modalità manuale.
Guidare in modo regolare
Mantenere la distanza di sicurezza con gli altri veicoli, utilizzare il freno motore invece di azionare il pedale del freno e premere gradualmente l'acceleratore. Questi comportamenti contribuiscono al risparmio di carburante, alla riduzione delle emissioni di CO2 e alla diminuzione generale dell'inquinamento acustico.Se il veicolo è dotato del comando "CRUISE" sul volante, utilizzare il controllo della velocità di
crociera a velocità superiore a 40 km/h quando la scorrevolezza del traffico lo consente.
Usare le dotazioni elettriche in modo intelligente
Prima di ripartire, se l'abitacolo è troppo caldo, ventilarlo aprendo i finestrini e le bocchette dell'aria prima di utilizzare l'aria condizionata.A velocità superiori a 50 km/h, chiudere i finestrini e lasciare aperte le bocchette dell'aria.Prendere in considerazione la possibilità di utilizzare dotazioni che possano contribuire a tenere bassa la temperatura all'interno dell'abitacolo (tendine parasole per tettuccio, oscuranti per finestrini).A meno che non sia a regolazione automatica, spegnere l'aria condizionata non appena viene raggiunta la temperatura desiderata.Disattivare le funzioni di disappannamento e sbrinamento, se non sono gestite automaticamente.Disattivare il riscaldamento dei sedili non appena possibile.
Spegnere i fari e i fendinebbia quando le condizioni di visibilità non ne richiedono l'utilizzo.Evitare di aumentare i giri del motore prima di ripartire, specialmente in inverno; il veicolo si riscalderà molto più rapidamente durante la guida.Come passeggero, evitare di collegare dispositivi multimediali (film, musica, video game, ecc.) per evitare il consumo di energia elettrica e, di conseguenza, di carburante.
Scollegare tutti i dispositivi portatili prima di uscire dal veicolo.
Limitare le cause di consumo eccessivo
Distribuire i carichi in tutto il veicolo; posizionare gli oggetti più pesanti nel bagagliaio avvicinandoli più possibile ai sedili posteriori.Limitare i carichi trasportati nel veicolo e ridurre al minimo la resistenza del vento (barre portatutto sul tetto, portapacchi, porta biciclette, rimorchio, ecc.). Optare, preferibilmente, per un box da tetto.Rimuovere le barre portatutto e i portapacchi dopo l'uso.Alla fine dell'inverno, rimuovere gli pneumatici invernali e rimontare quelli estivi.
Attenersi alle istruzioni di manutenzione
Controllare la pressione degli pneumatici regolarmente, a pneumatici freddi, facendo riferimento all'etichetta presente nell'apertura della portiera sul lato del guidatore.Eseguire questo controllo specialmente:– prima di un viaggio lungo.
– a ogni cambio stagione.– dopo un lungo periodo di utilizzo.Non scordarsi di controllare la ruota di scorta e, laddove applicabile, gli pneumatici del rimorchio o del caravan.Rispettare i tagliandi regolari del veicolo (olio motore, filtro dell'olio, filtro dell'aria, filtro abitacolo, ecc.) e attenersi al programma delle operazioni indicato nella scheda di
manutenzione programmata del costruttore.

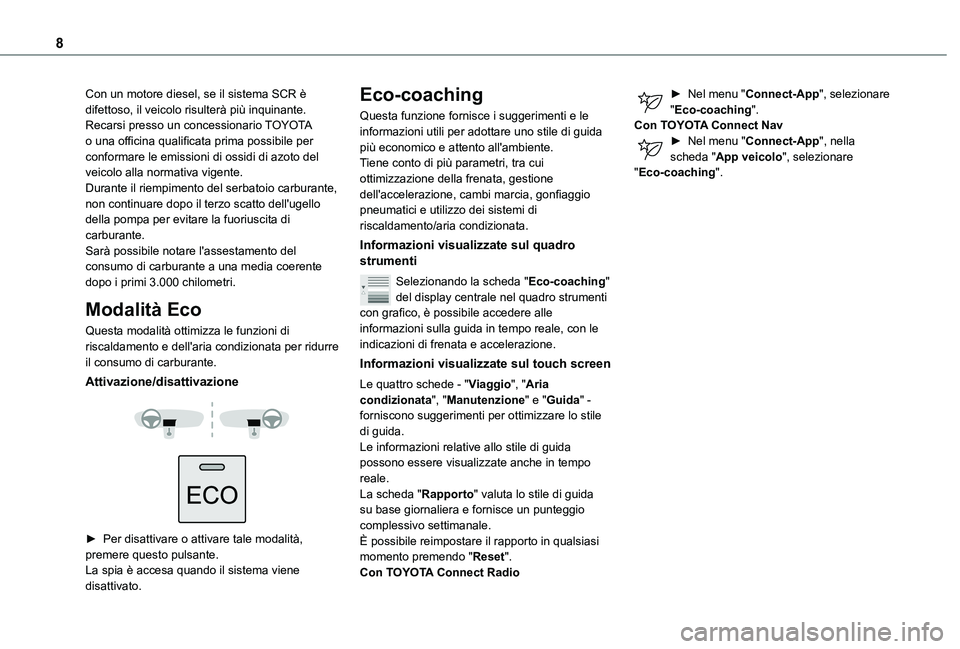

Page 8 of 272
8
Con un motore diesel, se il sistema SCR è difettoso, il veicolo risulterà più inquinante. Recarsi presso un concessionario TOYOTA o una officina qualificata prima possibile per conformare le emissioni di ossidi di azoto del veicolo alla normativa vigente.Durante il riempimento del serbatoio carburante, non continuare dopo il terzo scatto dell'ugello della pompa per evitare la fuoriuscita di carburante.Sarà possibile notare l'assestamento del consumo di carburante a una media coerente dopo i primi 3.000 chilometri.
Modalità Eco
Questa modalità ottimizza le funzioni di riscaldamento e dell'aria condizionata per ridurre il consumo di carburante.
Attivazione/disattivazione
► Per disattivare o attivare tale modalità, premere questo pulsante.La spia è accesa quando il sistema viene disattivato.
Eco-coaching
Questa funzione fornisce i suggerimenti e le informazioni utili per adottare uno stile di guida più economico e attento all'ambiente.Tiene conto di più parametri, tra cui ottimizzazione della frenata, gestione dell'accelerazione, cambi marcia, gonfiaggio pneumatici e utilizzo dei sistemi di riscaldamento/aria condizionata.
Informazioni visualizzate sul quadro strumenti
Selezionando la scheda "Eco-coaching" del display centrale nel quadro strumenti con grafico, è possibile accedere alle informazioni sulla guida in tempo reale, con le indicazioni di frenata e accelerazione.
Informazioni visualizzate sul touch screen
Le quattro schede - "Viaggio", "Aria condizionata", "Manutenzione" e "Guida" - forniscono suggerimenti per ottimizzare lo stile di guida.
Le informazioni relative allo stile di guida possono essere visualizzate anche in tempo reale.La scheda "Rapporto" valuta lo stile di guida su base giornaliera e fornisce un punteggio complessivo settimanale.È possibile reimpostare il rapporto in qualsiasi momento premendo "Reset".Con TOYOTA Connect Radio
► Nel menu "Connect-App", selezionare "Eco-coaching".Con TOYOTA Connect Nav► Nel menu "Connect-App", nella scheda "App veicolo", selezionare "Eco-coaching".

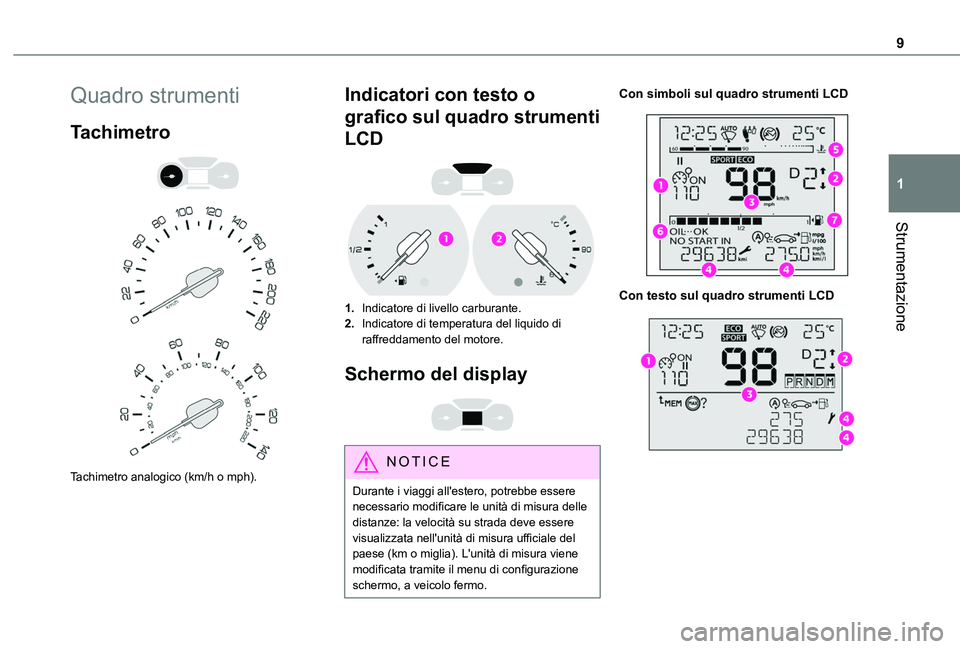

Page 9 of 272
9
Strumentazione
1
Quadro strumenti
Tachimetro
Tachimetro analogico (km/h o mph).
Indicatori con testo o
grafico sul quadro strumenti
LCD
1.Indicatore di livello carburante.
2.Indicatore di temperatura del liquido di raffreddamento del motore.
Schermo del display
NOTIC E
Durante i viaggi all'estero, potrebbe essere necessario modificare le unità di misura delle distanze: la velocità su strada deve essere visualizzata nell'unità di misura ufficiale del paese (km o miglia). L'unità di misura viene modificata tramite il menu di configurazione schermo, a veicolo fermo.
Con simboli sul quadro strumenti LCD
Con testo sul quadro strumenti LCD

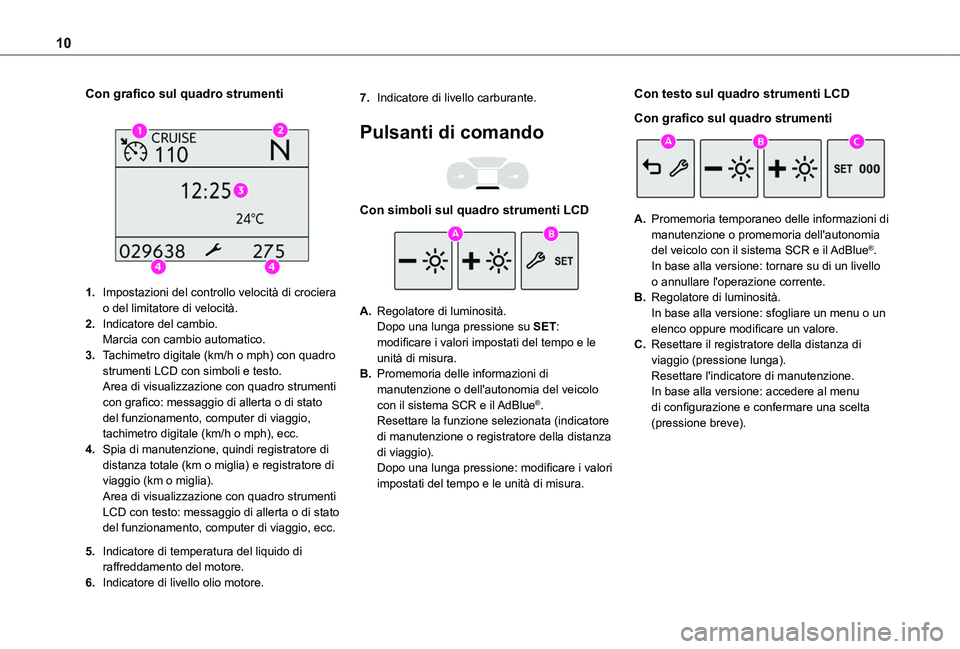

Page 10 of 272
10
Con grafico sul quadro strumenti
1.Impostazioni del controllo velocità di crociera o del limitatore di velocità.
2.Indicatore del cambio.Marcia con cambio automatico.
3.Tachimetro digitale (km/h o mph) con quadro strumenti LCD con simboli e testo.Area di visualizzazione con quadro strumenti con grafico: messaggio di allerta o di stato del funzionamento, computer di viaggio, tachimetro digitale (km/h o mph), ecc.
4.Spia di manutenzione, quindi registratore di distanza totale (km o miglia) e registratore di viaggio (km o miglia).Area di visualizzazione con quadro strumenti LCD con testo: messaggio di allerta o di stato del funzionamento, computer di viaggio, ecc.
5.Indicatore di temperatura del liquido di raffreddamento del motore.
6.Indicatore di livello olio motore.
7.Indicatore di livello carburante.
Pulsanti di comando
Con simboli sul quadro strumenti LCD
A.Regolatore di luminosità.Dopo una lunga pressione su SET: modificare i valori impostati del tempo e le unità di misura.
B.Promemoria delle informazioni di manutenzione o dell'autonomia del veicolo con il sistema SCR e il AdBlue®.Resettare la funzione selezionata (indicatore di manutenzione o registratore della distanza di viaggio).Dopo una lunga pressione: modificare i valori impostati del tempo e le unità di misura.
Con testo sul quadro strumenti LCD
Con grafico sul quadro strumenti
A.Promemoria temporaneo delle informazioni di manutenzione o promemoria dell'autonomia
del veicolo con il sistema SCR e il AdBlue®.In base alla versione: tornare su di un livello o annullare l'operazione corrente.
B.Regolatore di luminosità.In base alla versione: sfogliare un menu o un elenco oppure modificare un valore.
C.Resettare il registratore della distanza di viaggio (pressione lunga).Resettare l'indicatore di manutenzione.In base alla versione: accedere al menu di configurazione e confermare una scelta (pressione breve).
