YAMAHA MAJESTY 125 2009 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2009, Model line: MAJESTY 125, Model: YAMAHA MAJESTY 125 2009Pages: 90, PDF-Größe: 3.04 MB
Page 41 of 90

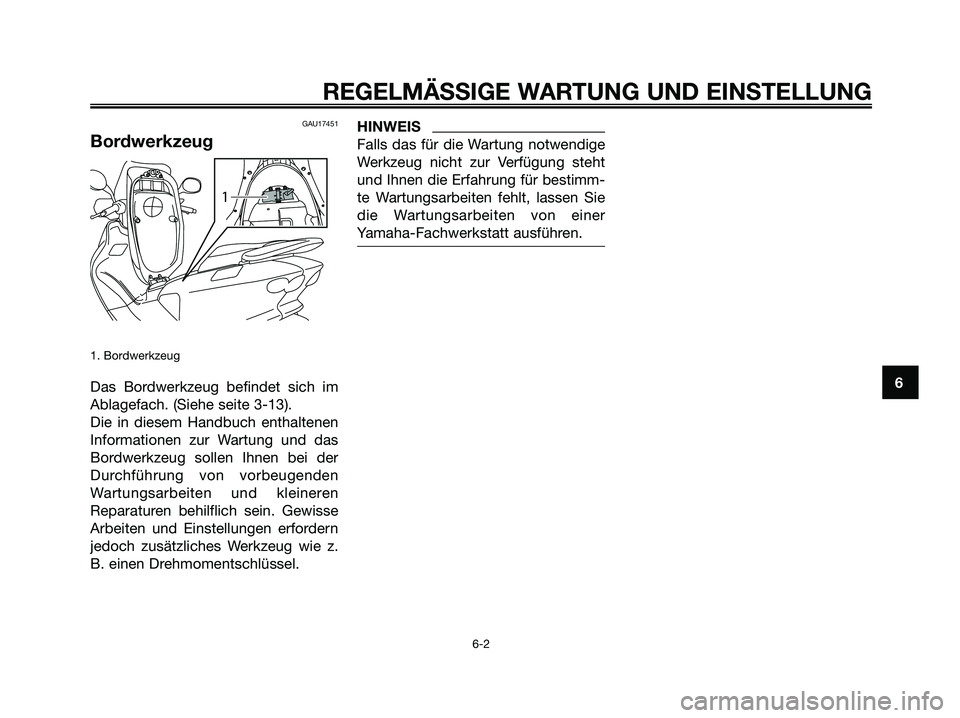

GAU17451
Bordwerkzeug
1. Bordwerkzeug
Das Bordwerkzeug befindet sich im
Ablagefach. (Siehe seite 3-13).
Die in diesem Handbuch enthaltenen
Informationen zur Wartung und das
Bordwerkzeug sollen Ihnen bei der
Durchführung von vorbeugenden
Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern
jedoch zusätzliches Werkzeug wie z.
B. einen Drehmomentschlüssel.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht
und Ihnen die Erfahrung für bestimm-
te Wartungsarbeiten fehlt, lassen Sie
die Wartungsarbeiten von einer
Yamaha-Fachwerkstatt ausführen.
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
5D8-F8199-G1.QXD 22/7/08 18:57 Página 41
Page 42 of 90

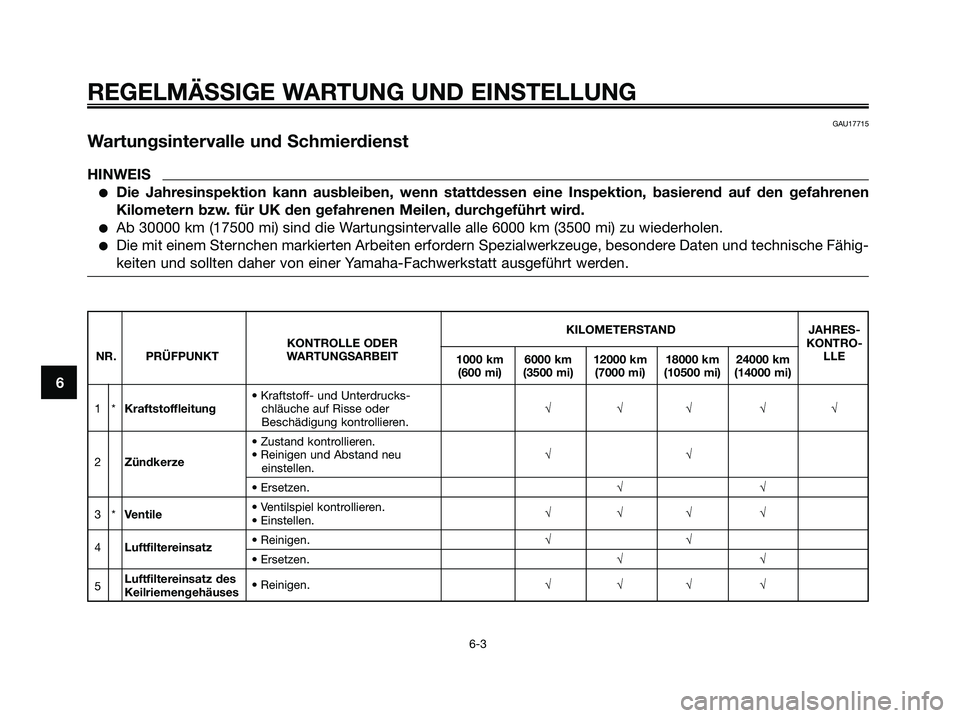

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU17715
Wartungsintervalle und Schmierdienst
HINWEIS
●Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen
Kilometern bzw. für UK den gefahrenen Meilen, durchgeführt wird.
●Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
●Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähig-
keiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
KILOMETERSTAND JAHRES-
KONTROLLE ODER KONTRO-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
• Kraftstoff- und Unterdrucks-
1*Kraftstoffleitungchläuche auf Risse oder √√√ √√
Beschädigung kontrollieren.
• Zustand kontrollieren.
2Zündkerze• Reinigen und Abstand neu √√
einstellen.
• Ersetzen.√√
3*Ventile• Ventilspiel kontrollieren.
• Einstellen.√√√ √
4Luftfiltereinsatz• Reinigen.√√• Ersetzen.√√
5Luftfiltereinsatz des
Keilriemengehäuses• Reinigen.√√√ √
5D8-F8199-G1.QXD 22/7/08 18:57 Página 42
Page 43 of 90

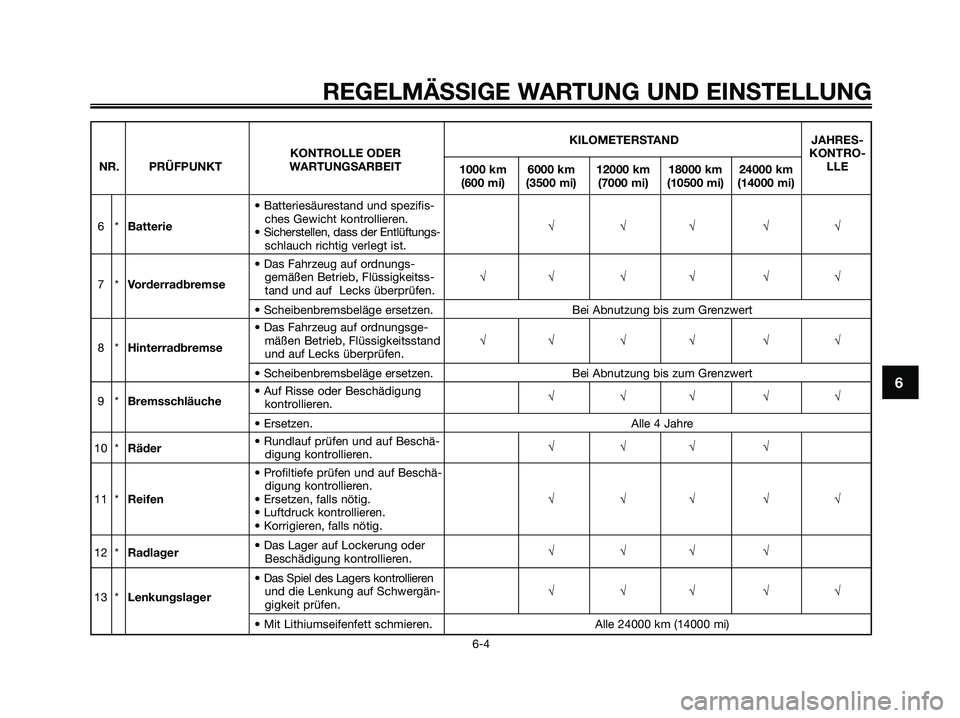

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
KILOMETERSTAND JAHRES-
KONTROLLE ODER KONTRO-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
• Batteriesäurestand und spezifis-
6*Batterieches Gewicht kontrollieren.
√√√ √√
• Sicherstellen, dass der Entlüftungs-
schlauch richtig verlegt ist.
• Das Fahrzeug auf ordnungs-
7*Vorderradbremsegemäßen Betrieb, Flüssigkeitss-√√ √√ √ √
tand und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
• Das Fahrzeug auf ordnungsge-
8*Hinterradbremsemäßen Betrieb, Flüssigkeitsstand √√ √√ √ √
und auf Lecks überprüfen.
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
9*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.√√√ √√
• Ersetzen. Alle 4 Jahre
10 *Räder• Rundlauf prüfen und auf Beschä-
digung kontrollieren.√√√ √
• Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
11 *Reifen• Ersetzen, falls nötig.√√√ √√
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
12 *Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√ √
• Das Spiel des Lagers kontrollieren
und die Lenkung auf Schwergän-√√√ √√
13 *Lenkungslager
gigkeit prüfen.
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
5D8-F8199-G1.QXD 22/7/08 18:57 Página 43
Page 44 of 90

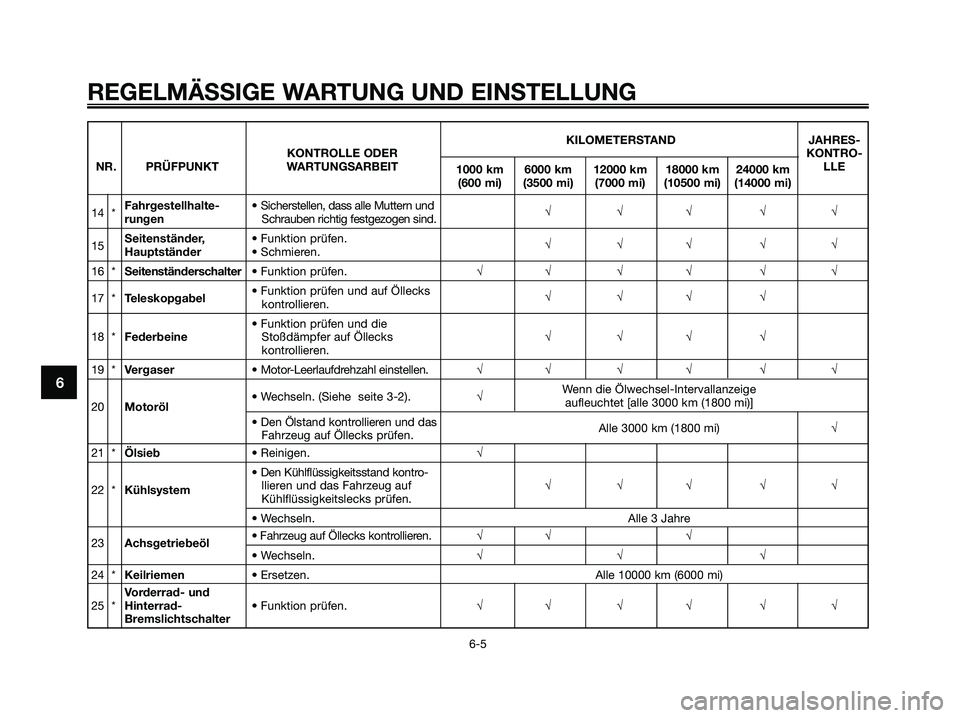

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
KILOMETERSTAND JAHRES-
KONTROLLE ODER KONTRO-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
14 *Fahrgestellhalte-• Sicherstellen, dass alle Muttern und
rungenSchrauben richtig festgezogen sind.√√√ √√
15Seitenständer, • Funktion prüfen.
Hauptständer• Schmieren.√√√ √√
16 *Seitenständerschalter• Funktion prüfen.√√ √√ √ √
17 *Teleskopgabel• Funktion prüfen und auf Öllecks
kontrollieren.√√√ √
• Funktion prüfen und die
18 *FederbeineStoßdämpfer auf Öllecks √√√ √
kontrollieren.
19 *Vergaser• Motor-Leerlaufdrehzahl einstellen.√√ √√ √ √
20Motoröl• Wechseln. (Siehe seite 3-2).√Wenn die Ölwechsel-Intervallanzeige
aufleuchtet [alle 3000 km (1800 mi)]
• Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.Alle 3000 km (1800 mi)√
21 *Ölsieb• Reinigen.√
• Den Kühlflüssigkeitsstand kontro-
22 *Kühlsystemllieren und das Fahrzeug auf √√√ √√
Kühlflüssigkeitslecks prüfen.
• Wechseln. Alle 3 Jahre
23Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren.√√ √• Wechseln.√√ √
24 *Keilriemen• Ersetzen. Alle 10000 km (6000 mi)
Vorderrad- und
25 *Hinterrad-• Funktion prüfen.√√ √√ √ √
Bremslichtschalter
5D8-F8199-G1.QXD 22/7/08 18:57 Página 44
Page 45 of 90

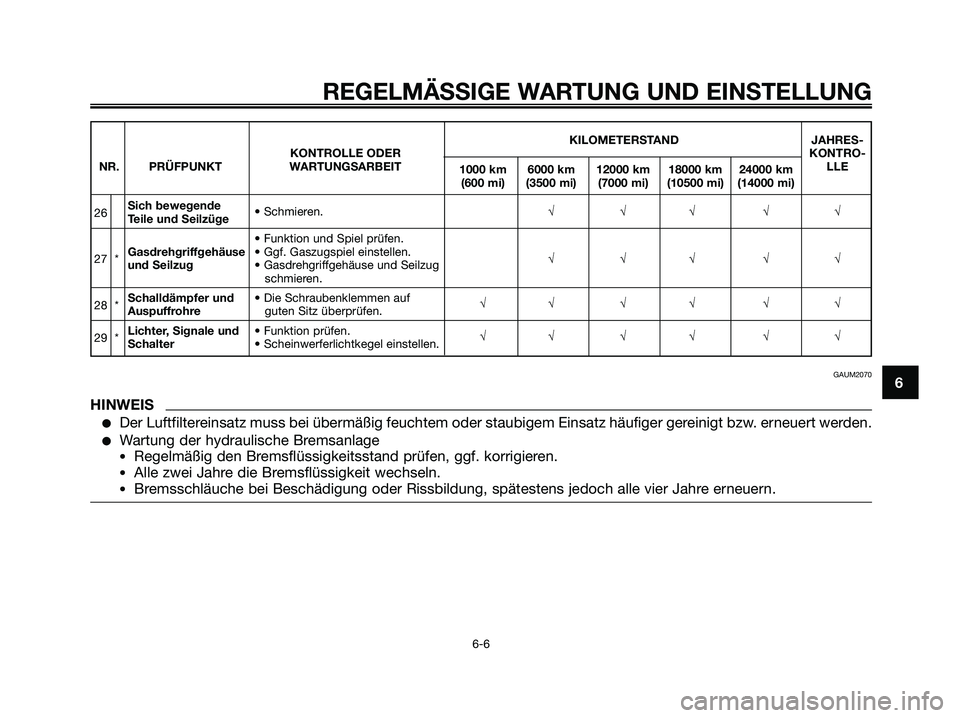

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
KILOMETERSTAND JAHRES-
KONTROLLE ODER KONTRO-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
26Sich bewegende
Teile und Seilzüge• Schmieren.√√√ √√
• Funktion und Spiel prüfen.
27 *Gasdrehgriffgehäuse• Ggf. Gaszugspiel einstellen.
√√√ √√
und Seilzug• Gasdrehgriffgehäuse und Seilzug
schmieren.
28 *Schalldämpfer und • Die Schraubenklemmen auf
Auspuffrohreguten Sitz überprüfen.√√ √√ √ √
29 *Lichter, Signale und • Funktion prüfen.
Schalter• Scheinwerferlichtkegel einstellen.√√ √√ √ √
GAUM2070
HINWEIS
●Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
●Wartung der hydraulische Bremsanlage
•Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
•Alle zwei Jahre die Bremsflüssigkeit wechseln.
•Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
5D8-F8199-G1.QXD 22/7/08 18:57 Página 45
Page 46 of 90

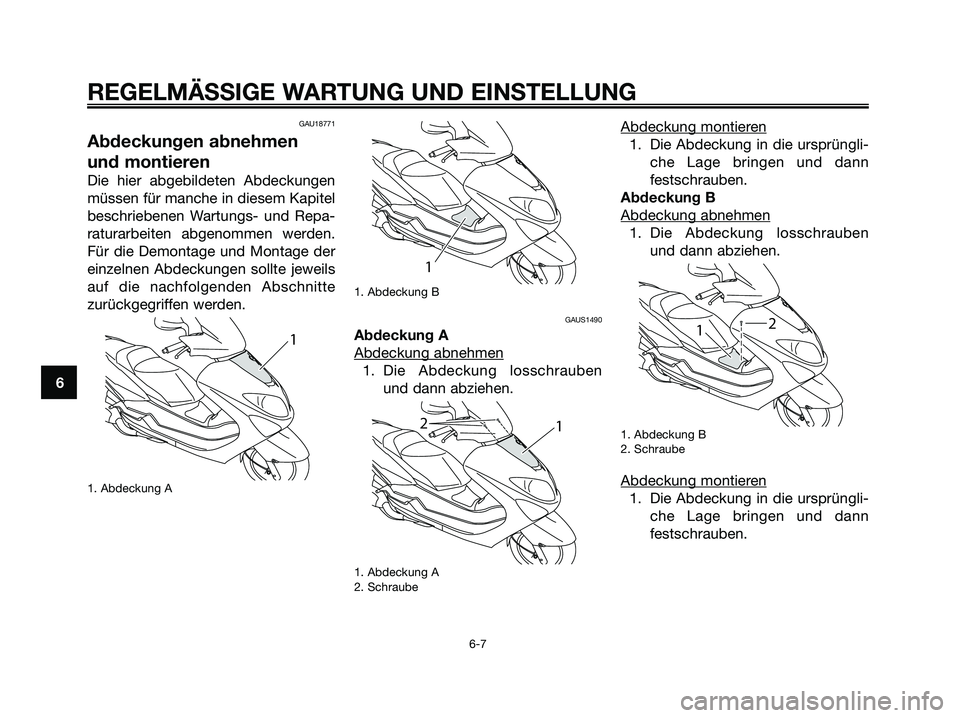

GAU18771
Abdeckungen abnehmen
und montieren
Die hier abgebildeten Abdeckungen
müssen für manche in diesem Kapitel
beschriebenen Wartungs- und Repa-
raturarbeiten abgenommen werden.
Für die Demontage und Montage der
einzelnen Abdeckungen sollte jeweils
auf die nachfolgenden Abschnitte
zurückgegriffen werden.
1. Abdeckung A1. Abdeckung B
GAUS1490
Abdeckung A
Abdeckung abnehmen
1. Die Abdeckung losschrauben
und dann abziehen.
1. Abdeckung A
2. Schraube
Abdeckung montieren
1. Die Abdeckung in die ursprüngli-
che Lage bringen und dann
festschrauben.
Abdeckung B
Abdeckung abnehmen
1. Die Abdeckung losschrauben
und dann abziehen.
1. Abdeckung B
2. Schraube
Abdeckung montieren
1. Die Abdeckung in die ursprüngli-
che Lage bringen und dann
festschrauben.
12
12
1
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
5D8-F8199-G1.QXD 22/7/08 18:57 Página 46
Page 47 of 90

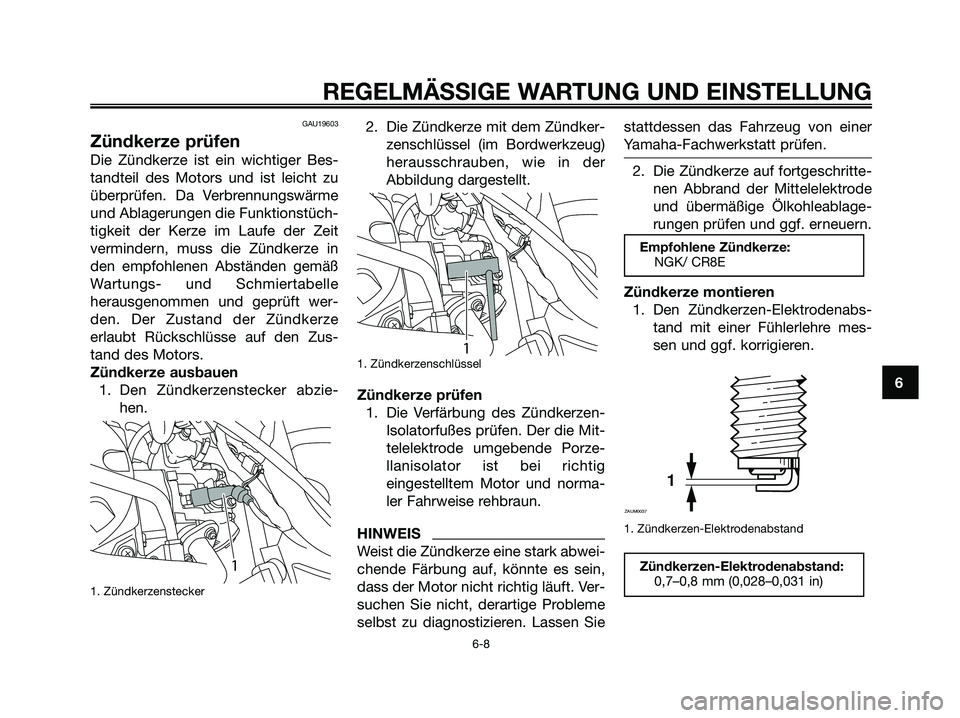

GAU19603
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bes-
tandteil des Motors und ist leicht zu
überprüfen. Da Verbrennungswärme
und Ablagerungen die Funktionstüch-
tigkeit der Kerze im Laufe der Zeit
vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle
herausgenommen und geprüft wer-
den. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zus-
tand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abzie-
hen.
1. Zündkerzenstecker
2. Die Zündkerze mit dem Zündker-
zenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der
Abbildung dargestellt.
1. Zündkerzenschlüssel
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-
Isolatorfußes prüfen. Der die Mit-
telelektrode umgebende Porze-
llanisolator ist bei richtig
eingestelltem Motor und norma-
ler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abwei-
chende Färbung auf, könnte es sein,
dass der Motor nicht richtig läuft. Ver-
suchen Sie nicht, derartige Probleme
selbst zu diagnostizieren. Lassen Siestattdessen das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
2. Die Zündkerze auf fortgeschritte-
nen Abbrand der Mittelelektrode
und übermäßige Ölkohleablage-
rungen prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabs-
tand mit einer Fühlerlehre mes-
sen und ggf. korrigieren.
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0,7–0,8 mm (0,028–0,031 in)
1
ZAUM0037
Empfohlene Zündkerze:
NGK/ CR8E
1
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
5D8-F8199-G1.QXD 22/7/08 18:57 Página 47
Page 48 of 90

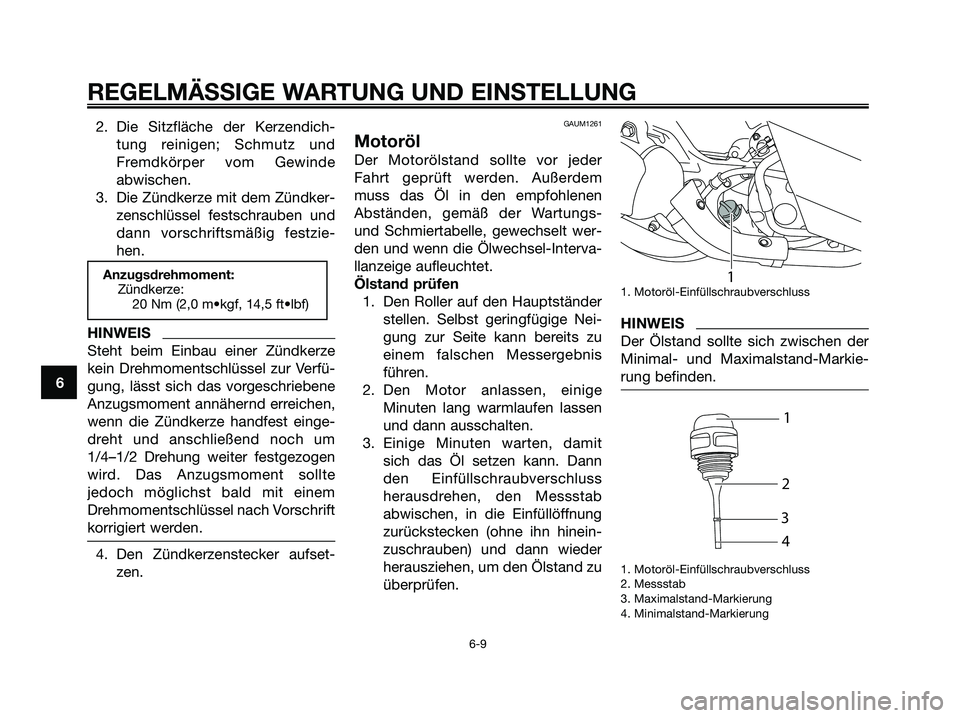

2. Die Sitzfläche der Kerzendich-
tung reinigen; Schmutz und
Fremdkörper vom Gewinde
abwischen.
3. Die Zündkerze mit dem Zündker-
zenschlüssel festschrauben und
dann vorschriftsmäßig festzie-
hen.
HINWEIS
Steht beim Einbau einer Zündkerze
kein Drehmomentschlüssel zur Verfü-
gung, lässt sich das vorgeschriebene
Anzugsmoment annähernd erreichen,
wenn die Zündkerze handfest einge-
dreht und anschließend noch um
1/4–1/2 Drehung weiter festgezogen
wird. Das Anzugsmoment sollte
jedoch möglichst bald mit einem
Drehmomentschlüssel nach Vorschrift
korrigiert werden.
4. Den Zündkerzenstecker aufset-
zen.
GAUM1261
Motoröl
Der Motorölstand sollte vor jeder
Fahrt geprüft werden. Außerdem
muss das Öl in den empfohlenen
Abständen, gemäß der Wartungs-
und Schmiertabelle, gewechselt wer-
den und wenn die Ölwechsel-Interva-
llanzeige aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer
stellen. Selbst geringfügige Nei-
gung zur Seite kann bereits zu
einem falschen Messergebnis
führen.
2. Den Motor anlassen, einige
Minuten lang warmlaufen lassen
und dann ausschalten.
3. Einige Minuten warten, damit
sich das Öl setzen kann. Dann
den Einfüllschraubverschluss
herausdrehen, den Messstab
abwischen, in die Einfüllöffnung
zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
1. Motoröl-Einfüllschraubverschluss
HINWEIS
Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markie-
rung befinden.
1. Motoröl-Einfüllschraubverschluss
2. Messstab
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
2
3
4
1Anzugsdrehmoment:
Zündkerze:
20 Nm (2,0 m•kgf, 14,5 ft•lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
5D8-F8199-G1.QXD 22/7/08 18:57 Página 48
Page 49 of 90

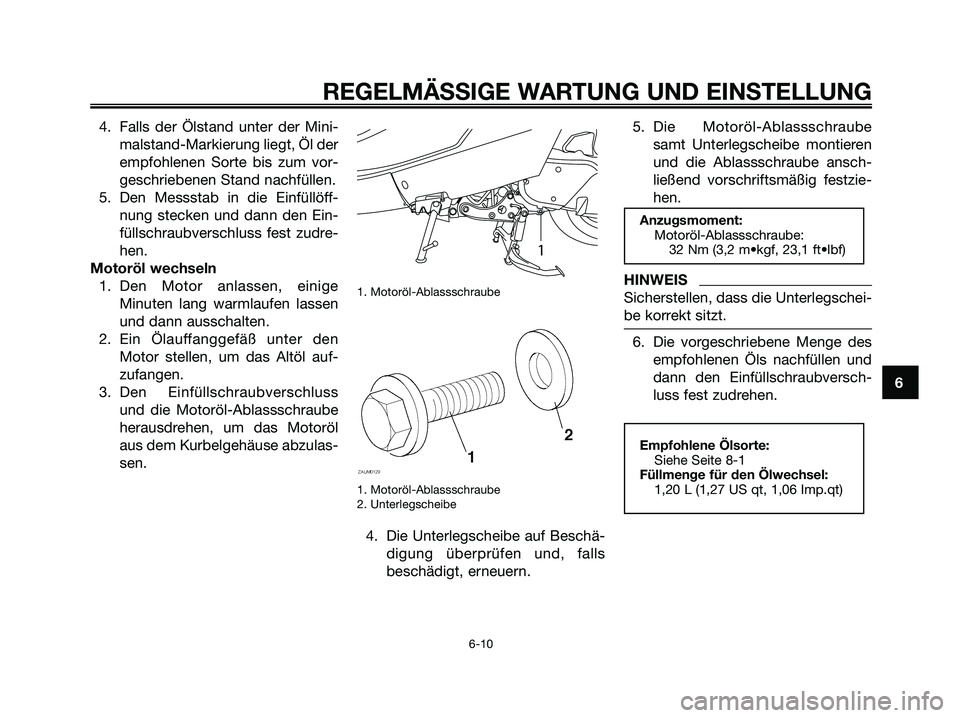

4. Falls der Ölstand unter der Mini-
malstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
5. Den Messstab in die Einfüllöff-
nung stecken und dann den Ein-
füllschraubverschluss fest zudre-
hen.
Motoröl wechseln
1. Den Motor anlassen, einige
Minuten lang warmlaufen lassen
und dann ausschalten.
2. Ein Ölauffanggefäß unter den
Motor stellen, um das Altöl auf-
zufangen.
3. Den Einfüllschraubverschluss
und die Motoröl-Ablassschraube
herausdrehen, um das Motoröl
aus dem Kurbelgehäuse abzulas-
sen.
1. Motoröl-Ablassschraube
1. Motoröl-Ablassschraube
2. Unterlegscheibe
4. Die Unterlegscheibe auf Beschä-
digung überprüfen und, falls
beschädigt, erneuern.5. Die Motoröl-Ablassschraube
samt Unterlegscheibe montieren
und die Ablassschraube ansch-
ließend vorschriftsmäßig festzie-
hen.
HINWEIS
Sicherstellen, dass die Unterlegschei-
be korrekt sitzt.
6. Die vorgeschriebene Menge des
empfohlenen Öls nachfüllen und
dann den Einfüllschraubversch-
luss fest zudrehen.
Empfohlene Ölsorte:
Siehe Seite 8-1
Füllmenge für den Ölwechsel:
1,20 L (1,27 US qt, 1,06 Imp.qt)
Anzugsmoment:
Motoröl-Ablassschraube:
32 Nm (3,2 m•kgf, 23,1 ft•lbf)
1
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
5D8-F8199-G1.QXD 22/7/08 18:57 Página 49
Page 50 of 90

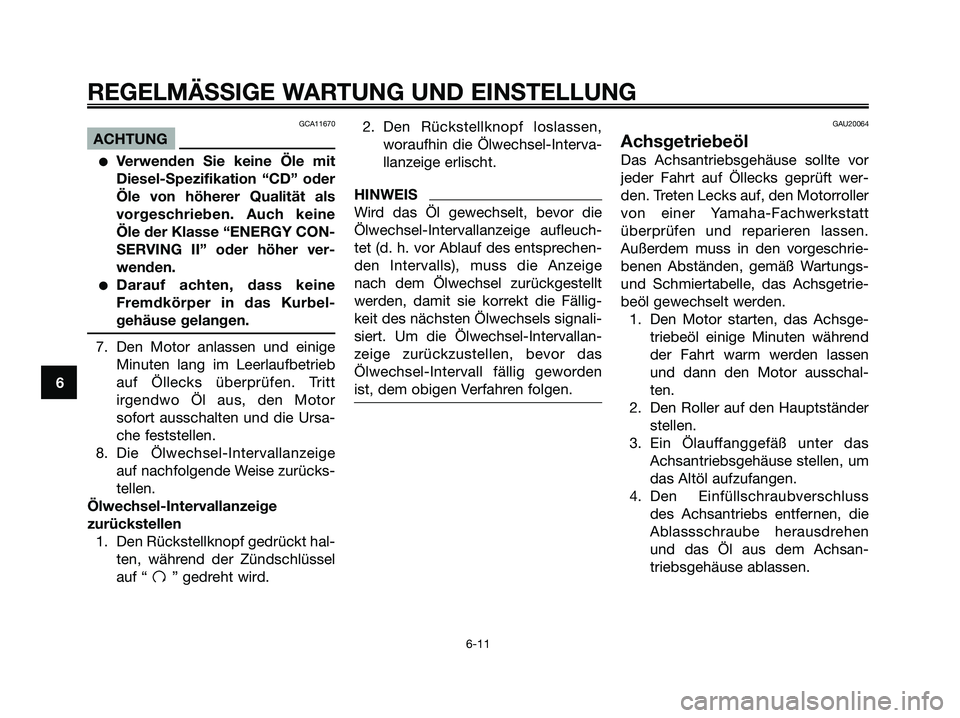

GCA11670
ACHTUNG
●Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als
vorgeschrieben. Auch keine
Öle der Klasse “ENERGY CON-
SERVING II” oder höher ver-
wenden.
●Darauf achten, dass keine
Fremdkörper in das Kurbel-
gehäuse gelangen.
7. Den Motor anlassen und einige
Minuten lang im Leerlaufbetrieb
auf Öllecks überprüfen. Tritt
irgendwo Öl aus, den Motor
sofort ausschalten und die Ursa-
che feststellen.
8. Die Ölwechsel-Intervallanzeige
auf nachfolgende Weise zurücks-
tellen.
Ölwechsel-Intervallanzeige
zurückstellen
1. Den Rückstellknopf gedrückt hal-
ten, während der Zündschlüssel
auf “ ” gedreht wird.2. Den Rückstellknopf loslassen,
woraufhin die Ölwechsel-Interva-
llanzeige erlischt.
HINWEIS
Wird das Öl gewechselt, bevor die
Ölwechsel-Intervallanzeige aufleuch-
tet (d. h. vor Ablauf des entsprechen-
den Intervalls), muss die Anzeige
nach dem Ölwechsel zurückgestellt
werden, damit sie korrekt die Fällig-
keit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallan-
zeige zurückzustellen, bevor das
Ölwechsel-Intervall fällig geworden
ist, dem obigen Verfahren folgen.
GAU20064
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor
jeder Fahrt auf Öllecks geprüft wer-
den. Treten Lecks auf, den Motorroller
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
Außerdem muss in den vorgeschrie-
benen Abständen, gemäß Wartungs-
und Schmiertabelle, das Achsgetrie-
beöl gewechselt werden.
1. Den Motor starten, das Achsge-
triebeöl einige Minuten während
der Fahrt warm werden lassen
und dann den Motor ausschal-
ten.
2. Den Roller auf den Hauptständer
stellen.
3. Ein Ölauffanggefäß unter das
Achsantriebsgehäuse stellen, um
das Altöl aufzufangen.
4. Den Einfüllschraubverschluss
des Achsantriebs entfernen, die
Ablassschraube herausdrehen
und das Öl aus dem Achsan-
triebsgehäuse ablassen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
5D8-F8199-G1.QXD 22/7/08 18:57 Página 50
