Leggere attentamente questo
manuale prima di utilizzare la
moto d’acqua.
MANUALE DEL
PROPRIETARIO/CONDUCENTE
2010 WaveRunner
VX Sport
VX Deluxe
VX Cruiser
F2N-F8199-70-H0
UF2N70H0.book Page 1 Thursday, October 8, 2009 1:26 PM
Page 2 of 106

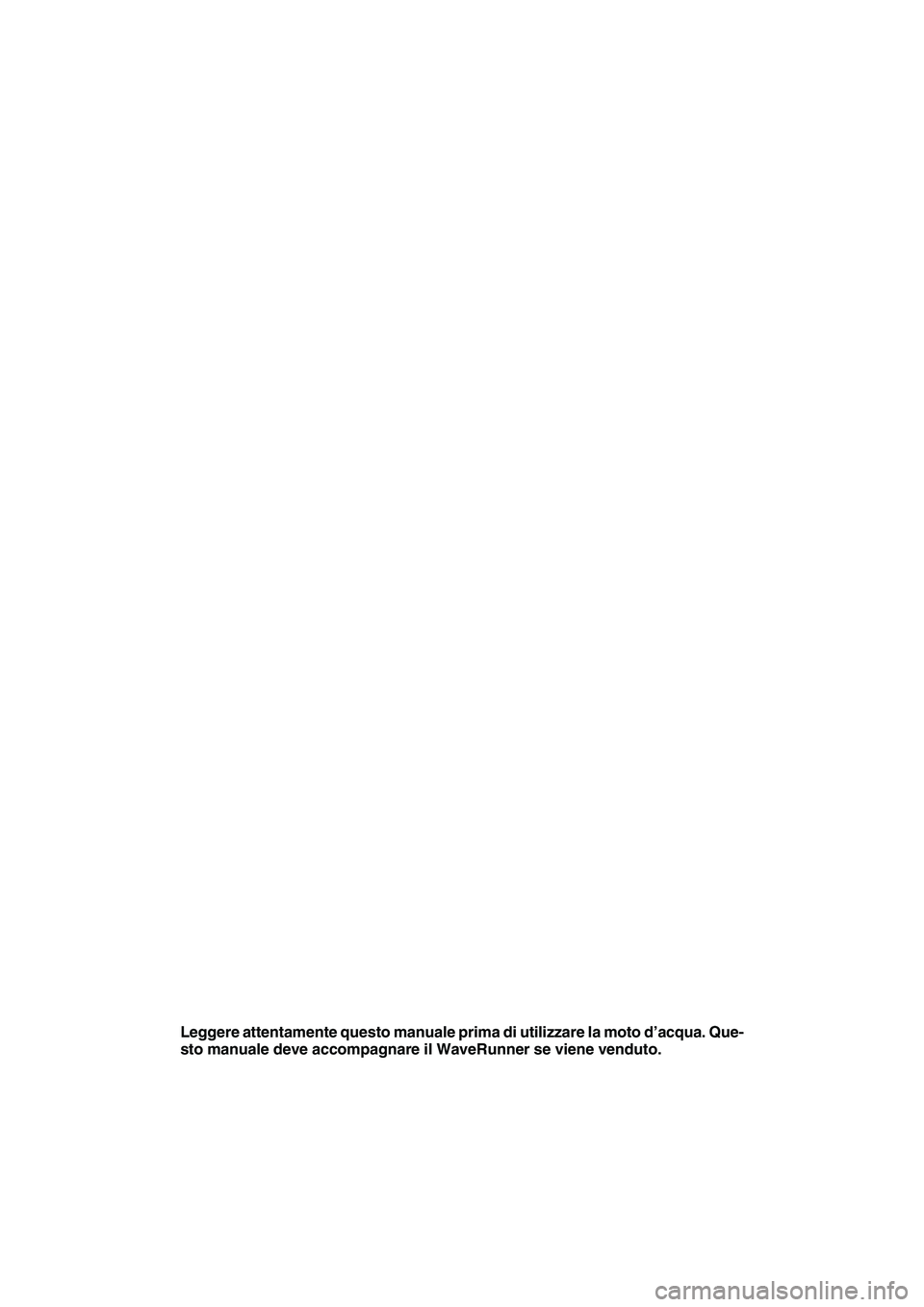

Leggere attentamente questo manuale prima di utilizzare la moto d’acqua. Que-
sto manuale deve accompagnare il WaveRunner se viene venduto.
UF2N70H0.book Page 1 Thursday, October 8, 2009 1:26 PM
Page 3 of 106

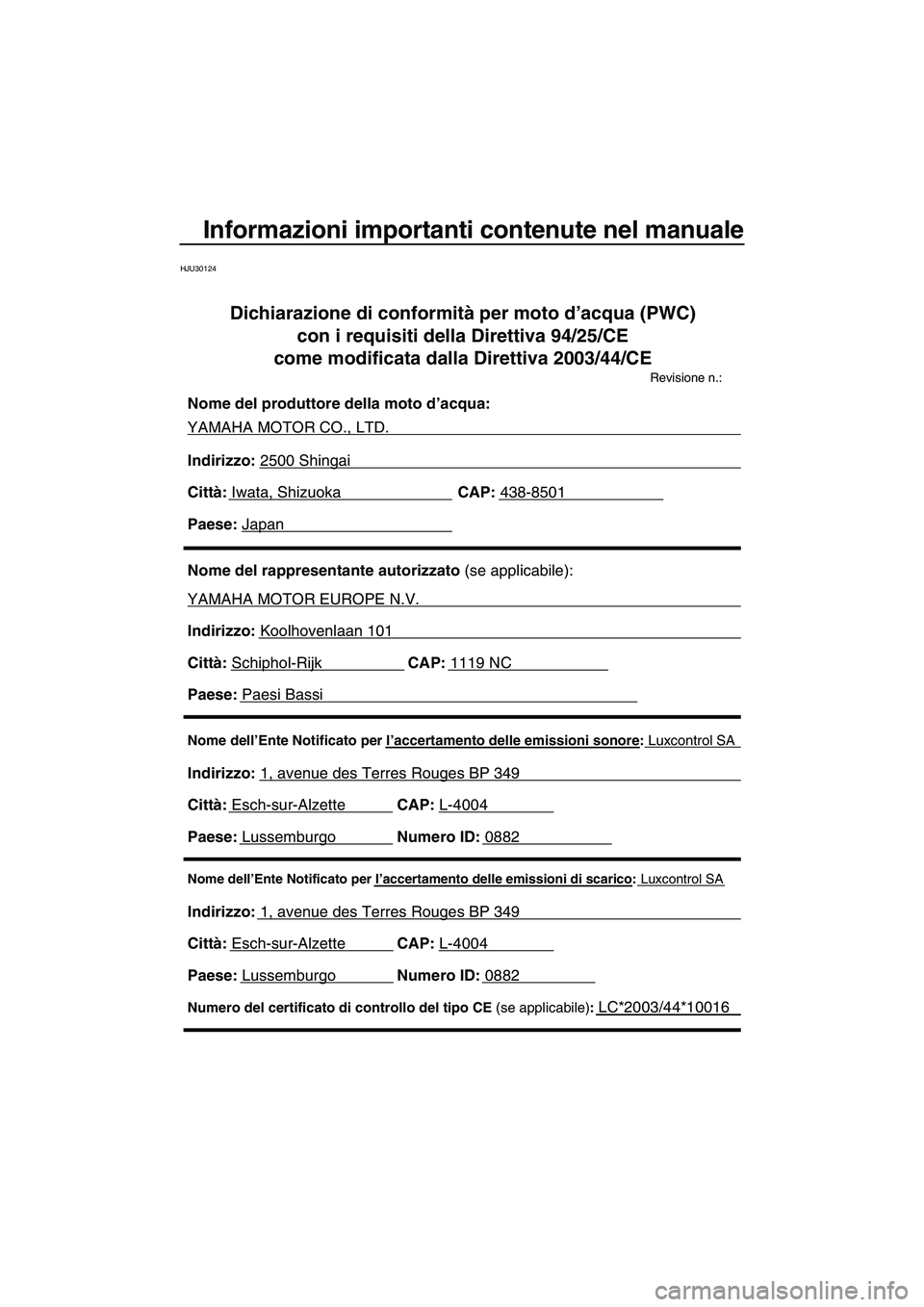

Informazioni importanti contenute nel manuale
HJU30124
Nome dell’Ente Notificato per l’accertamento delle emissioni di scarico: Luxcontrol SA
Indirizzo: 1, avenue des Terres Rouges BP 349
Città: Esch-sur-AlzetteCAP: L-4004
Paese: LussemburgoNumero ID: 0882
Numero del certificato di controllo del tipo CE (se applicabile): LC*2003/44*10016
Revisione n.:
Nome del produttore della moto d’acqua:
YAMAHA MOTOR CO., LTD.
Indirizzo: 2500 Shingai
Città: Iwata, ShizuokaCAP: 438-8501
Paese: Japan
Nome del rappresentante autorizzato (se applicabile):
YAMAHA MOTOR EUROPE N.V.
Indirizzo: Koolhovenlaan 101
Città: Schiphol-RijkCAP: 1119 NC
Paese: Paesi Bassi
Nome dell’Ente Notificato per l’accertamento delle emissioni sonore: Luxcontrol SA
Indirizzo: 1, avenue des Terres Rouges BP 349
Città: Esch-sur-AlzetteCAP: L-4004
Paese: LussemburgoNumero ID: 0882
Dichiarazione di conformità per moto d’acqua (PWC)
con i requisiti della Direttiva 94/25/CE
come modificata dalla Direttiva 2003/44/CE
UF2N70H0.book Page 1 Thursday, October 8, 2009 1:26 PM
Page 4 of 106

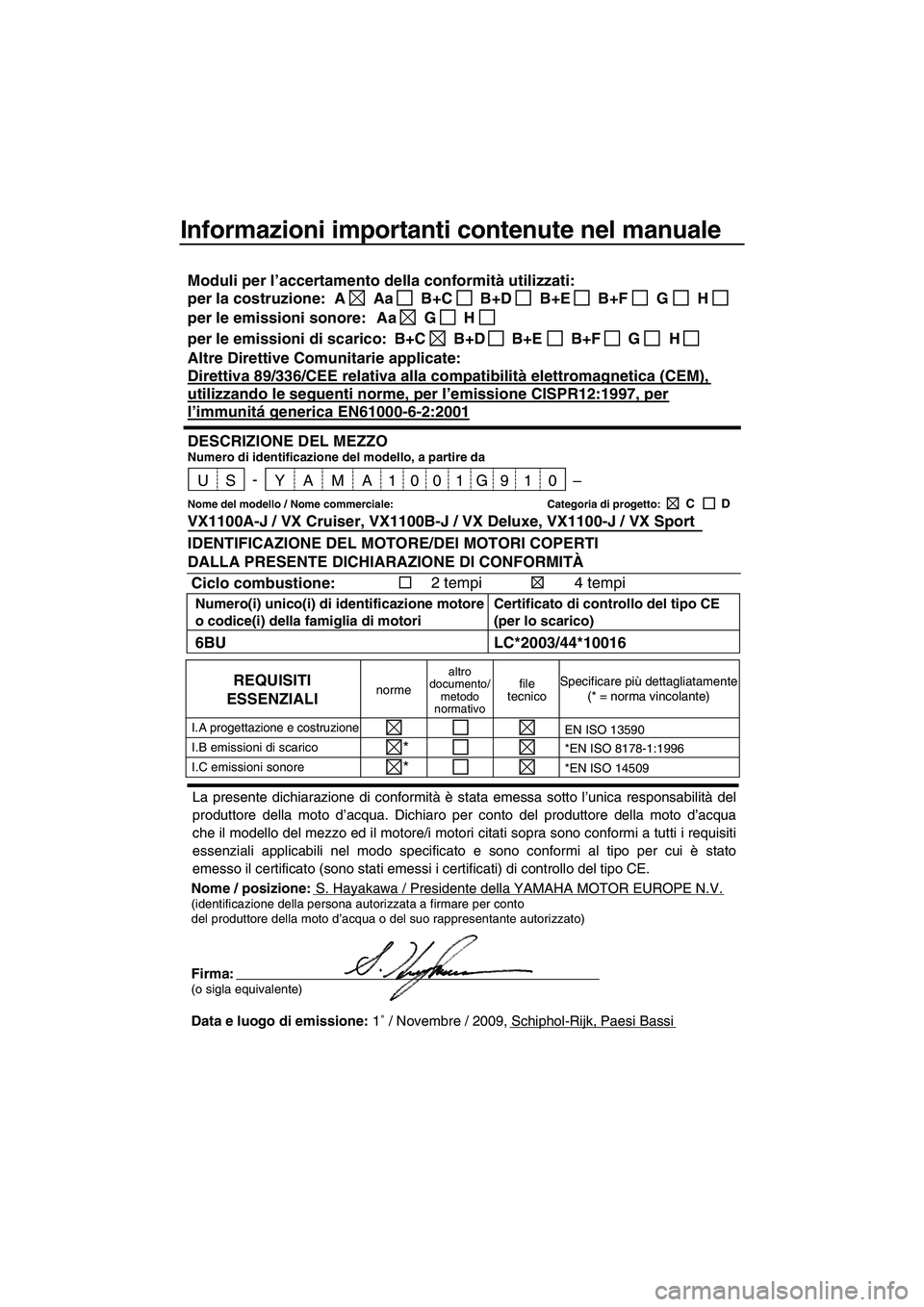

Informazioni importanti contenute nel manuale
Nome / posizione:S. Hayakawa / Presidente della YAMAHA MOTOR EUROPE N.V.(identificazione della persona autorizzata a firmare per conto
del produttore della moto d’acqua o del suo rappresentante autorizzato)
Firma: (o sigla equivalente)
Data e luogo di emissione: 1 / Novembre / 2009, Schiphol-Rijk, Paesi Bassi
IDENTIFICAZIONE DEL MOTORE/DEI MOTORI COPERTI
DALLA PRESENTE DICHIARAZIONE DI CONFORMITÀ
Ciclo combustione: 2 tempi 4 tempi
Numero(i) unico(i) di identificazione motore
o codice(i) della famiglia di motoriCertificato di controllo del tipo CE
(per lo scarico)
6BU LC*2003/44*10016
REQUISITI
ESSENZIALInorme
altro
documento/
metodo
normativofile
tecnicoSpecificare più dettagliatamente
(* = norma vincolante)
I.A progettazione e costruzioneEN ISO 13590
I.B emissioni di scarico**EN ISO 8178-1:1996
I.C emissioni sonore**EN ISO 14509
Moduli per l’accertamento della conformità utilizzati:
per la costruzione: A
Aa B+C B+D B+E B+F G H
per le emissioni sonore: Aa G H
per le emissioni di scarico: B+E B+D B+C B+F G H
Altre Direttive Comunitarie applicate:
Direttiva 89/336/CEE relativa alla compatibilità elettromagnetica (CEM),
utilizzando le seguenti norme, per l’emissione CISPR12:1997, per
l’immunitá generica EN61000-6-2:2001
DESCRIZIONE DEL MEZZONumero di identificazione del modello, a partire da
Nome del modello / Nome commerciale:
Categoria di progetto: C D
U S Y A M 0 1G9A10 0–1 -
La presente dichiarazione di conformità è stata emessa sotto l’unica responsabilità del
produttore della moto d’acqua. Dichiaro per conto del produttore della moto d’acqua
che il modello del mezzo ed il motore/i motori citati sopra sono conformi a tutti i requisiti
essenziali applicabili nel modo specificato e sono conformi al tipo per cui è stato
emesso il certificato (sono stati emessi i certificati) di controllo del tipo CE.
VX1100A-J / VX Cruiser, VX1100B-J / VX Deluxe, VX1100-J / VX Sport
UF2N70H0.book Page 2 Thursday, October 8, 2009 1:26 PM
Page 5 of 106

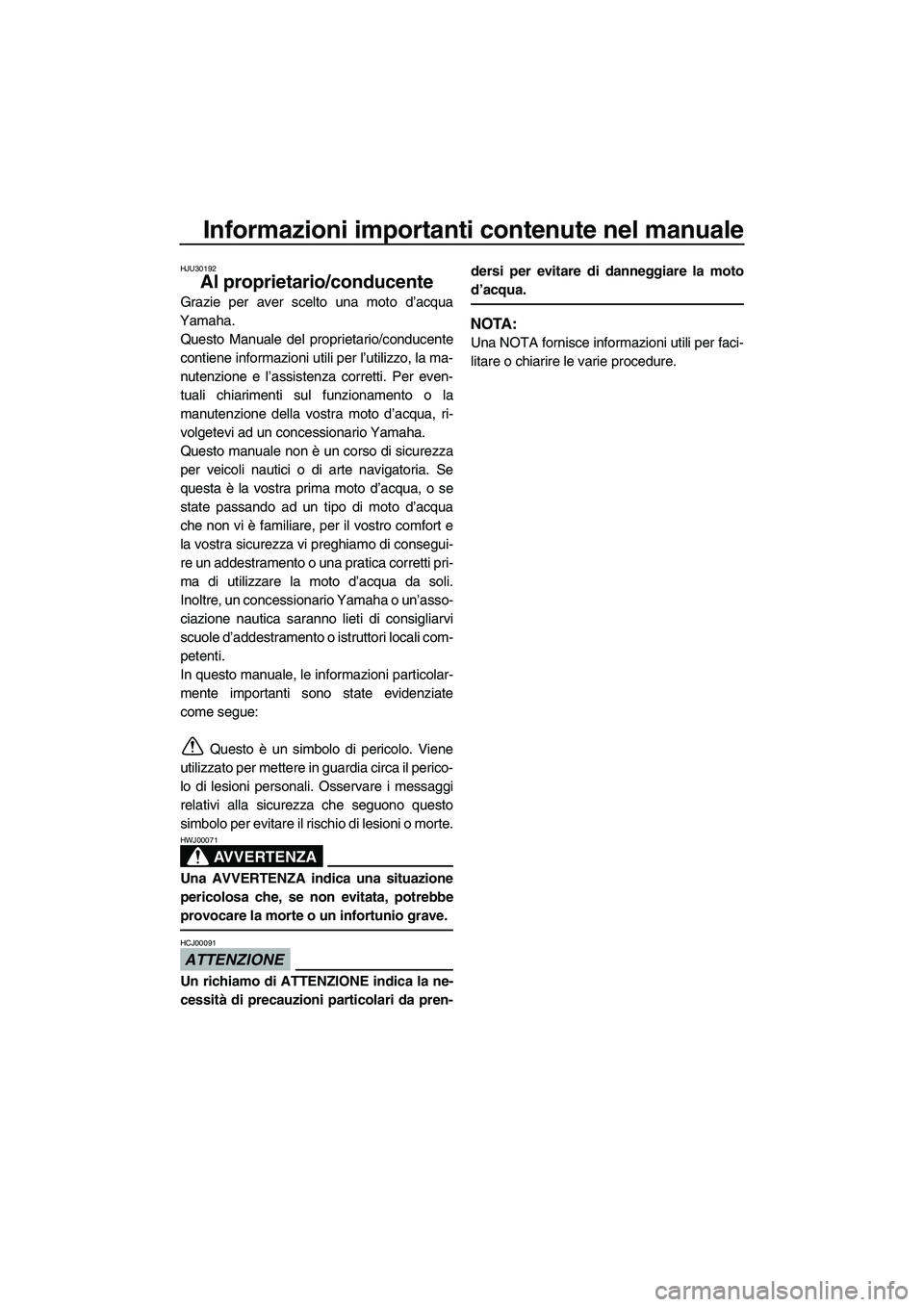

Informazioni importanti contenute nel manuale
HJU30192
Al proprietario/conducente
Grazie per aver scelto una moto d’acqua
Yamaha.
Questo Manuale del proprietario/conducente
contiene informazioni utili per l’utilizzo, la ma-
nutenzione e l’assistenza corretti. Per even-
tuali chiarimenti sul funzionamento o la
manutenzione della vostra moto d’acqua, ri-
volgetevi ad un concessionario Yamaha.
Questo manuale non è un corso di sicurezza
per veicoli nautici o di arte navigatoria. Se
questa è la vostra prima moto d’acqua, o se
state passando ad un tipo di moto d’acqua
che non vi è familiare, per il vostro comfort e
la vostra sicurezza vi preghiamo di consegui-
re un addestramento o una pratica corretti pri-
ma di utilizzare la moto d’acqua da soli.
Inoltre, un concessionario Yamaha o un’asso-
ciazione nautica saranno lieti di consigliarvi
scuole d’addestramento o istruttori locali com-
petenti.
In questo manuale, le informazioni particolar-
mente importanti sono state evidenziate
come segue:
Questo è un simbolo di pericolo. Viene
utilizzato per mettere in guardia circa il perico-
lo di lesioni personali. Osservare i messaggi
relativi alla sicurezza che seguono questo
simbolo per evitare il rischio di lesioni o morte.
AVVERTENZA
HWJ00071
Una AVVERTENZA indica una situazione
pericolosa che, se non evitata, potrebbe
provocare la morte o un infortunio grave.
ATTENZIONE
HCJ00091
Un richiamo di ATTENZIONE indica la ne-
cessità di precauzioni particolari da pren-dersi per evitare di danneggiare la moto
d’acqua.
NOTA:
Una NOTA fornisce informazioni utili per faci-
litare o chiarire le varie procedure.
UF2N70H0.book Page 3 Thursday, October 8, 2009 1:26 PM
Page 6 of 106

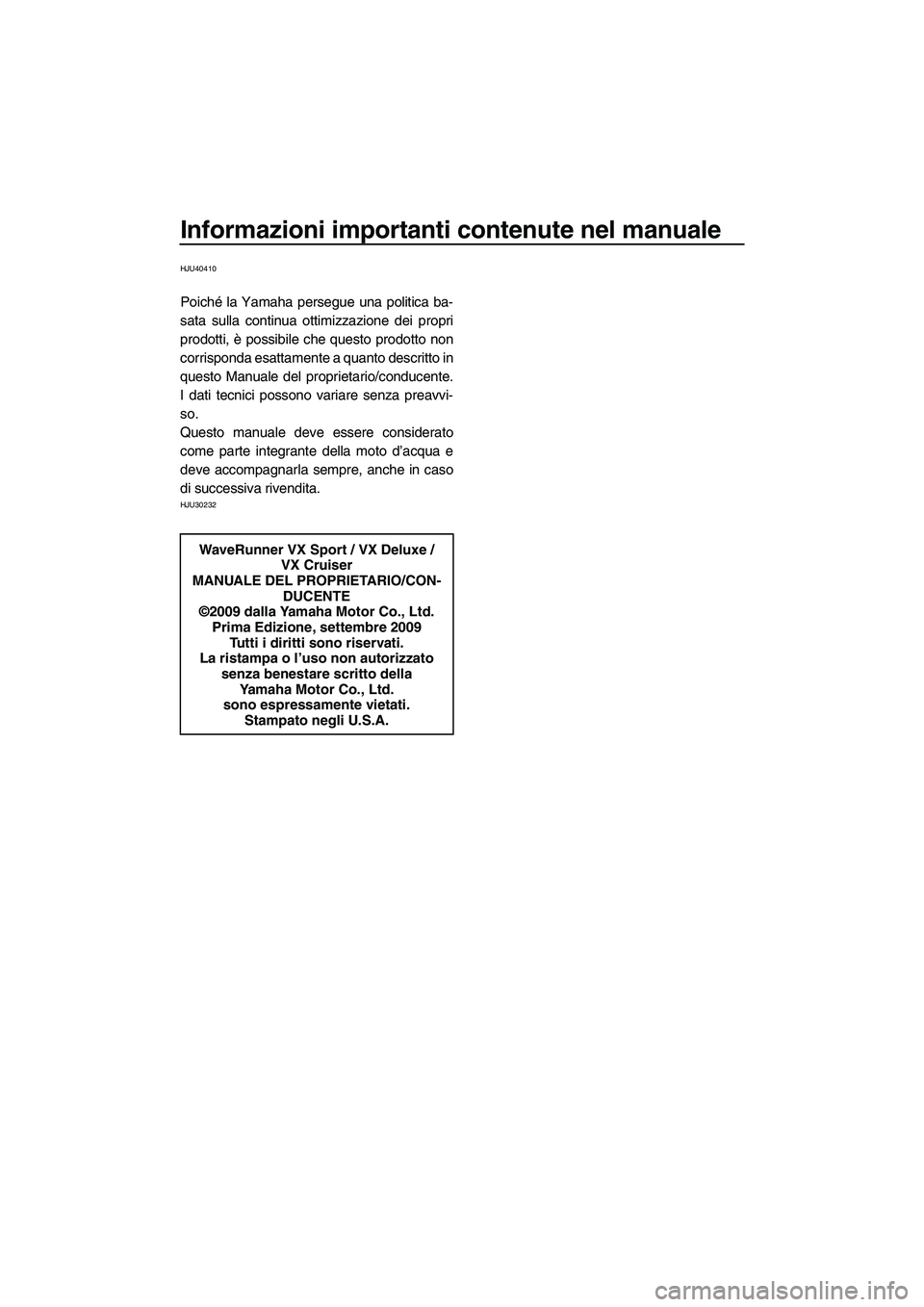

Informazioni importanti contenute nel manuale
HJU40410
Poiché la Yamaha persegue una politica ba-
sata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto in
questo Manuale del proprietario/conducente.
I dati tecnici possono variare senza preavvi-
so.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30232
WaveRunner VX Sport / VX Deluxe /
VX Cruiser
MANUALE DEL PROPRIETARIO/CON-
DUCENTE
©2009 dalla Yamaha Motor Co., Ltd.
Prima Edizione, settembre 2009
Tutti i diritti sono riservati.
La ristampa o l’uso non autorizzato
senza benestare scritto della
Yamaha Motor Co., Ltd.
sono espressamente vietati.
Stampato negli U.S.A.
UF2N70H0.book Page 4 Thursday, October 8, 2009 1:26 PM
Page 7 of 106

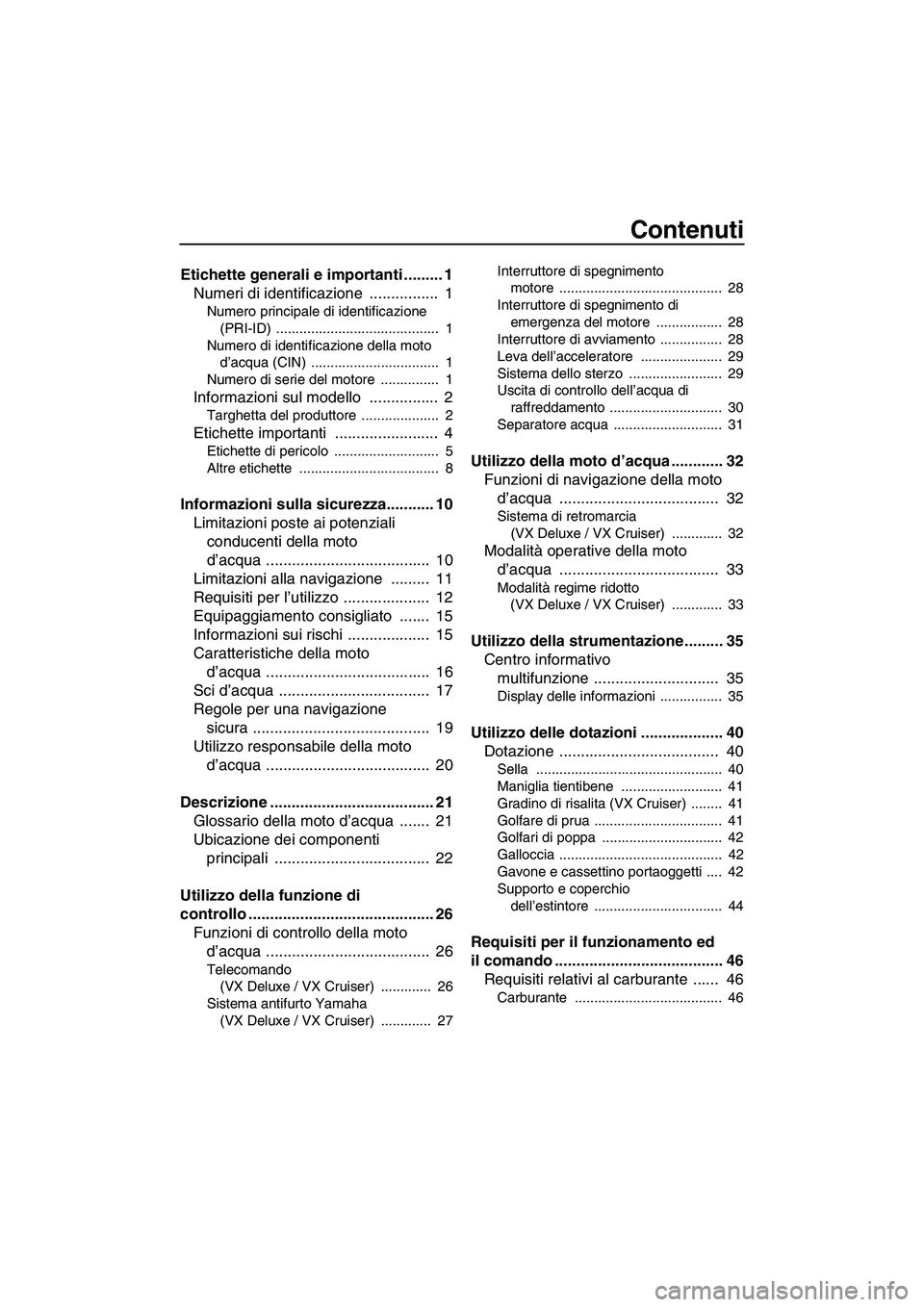

Contenuti
Etichette generali e importanti ......... 1
Numeri di identificazione ................ 1
Numero principale di identificazione
(PRI-ID) .......................................... 1
Numero di identificazione della moto
d’acqua (CIN) ................................. 1
Numero di serie del motore ............... 1
Informazioni sul modello ................ 2
Targhetta del produttore .................... 2
Etichette importanti ........................ 4
Etichette di pericolo ........................... 5
Altre etichette .................................... 8
Informazioni sulla sicurezza........... 10
Limitazioni poste ai potenziali
conducenti della moto
d’acqua ...................................... 10
Limitazioni alla navigazione ......... 11
Requisiti per l’utilizzo .................... 12
Equipaggiamento consigliato ....... 15
Informazioni sui rischi ................... 15
Caratteristiche della moto
d’acqua ...................................... 16
Sci d’acqua ................................... 17
Regole per una navigazione
sicura ......................................... 19
Utilizzo responsabile della moto
d’acqua ...................................... 20
Descrizione ...................................... 21
Glossario della moto d’acqua ....... 21
Ubicazione dei componenti
principali .................................... 22
Utilizzo della funzione di
controllo ........................................... 26
Funzioni di controllo della moto
d’acqua ...................................... 26
Telecomando
(VX Deluxe / VX Cruiser) ............. 26
Sistema antifurto Yamaha
(VX Deluxe / VX Cruiser) ............. 27Interruttore di spegnimento
motore .......................................... 28
Interruttore di spegnimento di
emergenza del motore ................. 28
Interruttore di avviamento ................ 28
Leva dell’acceleratore ..................... 29
Sistema dello sterzo ........................ 29
Uscita di controllo dell’acqua di
raffreddamento ............................. 30
Separatore acqua ............................ 31
Utilizzo della moto d’acqua ............ 32
Funzioni di navigazione della moto
d’acqua ..................................... 32
Sistema di retromarcia
(VX Deluxe / VX Cruiser) ............. 32
Modalità operative della moto
d’acqua ..................................... 33
Modalità regime ridotto
(VX Deluxe / VX Cruiser) ............. 33
Utilizzo della strumentazione......... 35
Centro informativo
multifunzione ............................. 35
Display delle informazioni ................ 35
Utilizzo delle dotazioni ................... 40
Dotazione ..................................... 40
Sella ................................................ 40
Maniglia tientibene .......................... 41
Gradino di risalita (VX Cruiser) ........ 41
Golfare di prua ................................. 41
Golfari di poppa ............................... 42
Galloccia .......................................... 42
Gavone e cassettino portaoggetti .... 42
Supporto e coperchio
dell’estintore ................................. 44
Requisiti per il funzionamento ed
il comando ....................................... 46
Requisiti relativi al carburante ...... 46
Carburante ...................................... 46
UF2N70H0.book Page 1 Thursday, October 8, 2009 1:26 PM
Page 8 of 106

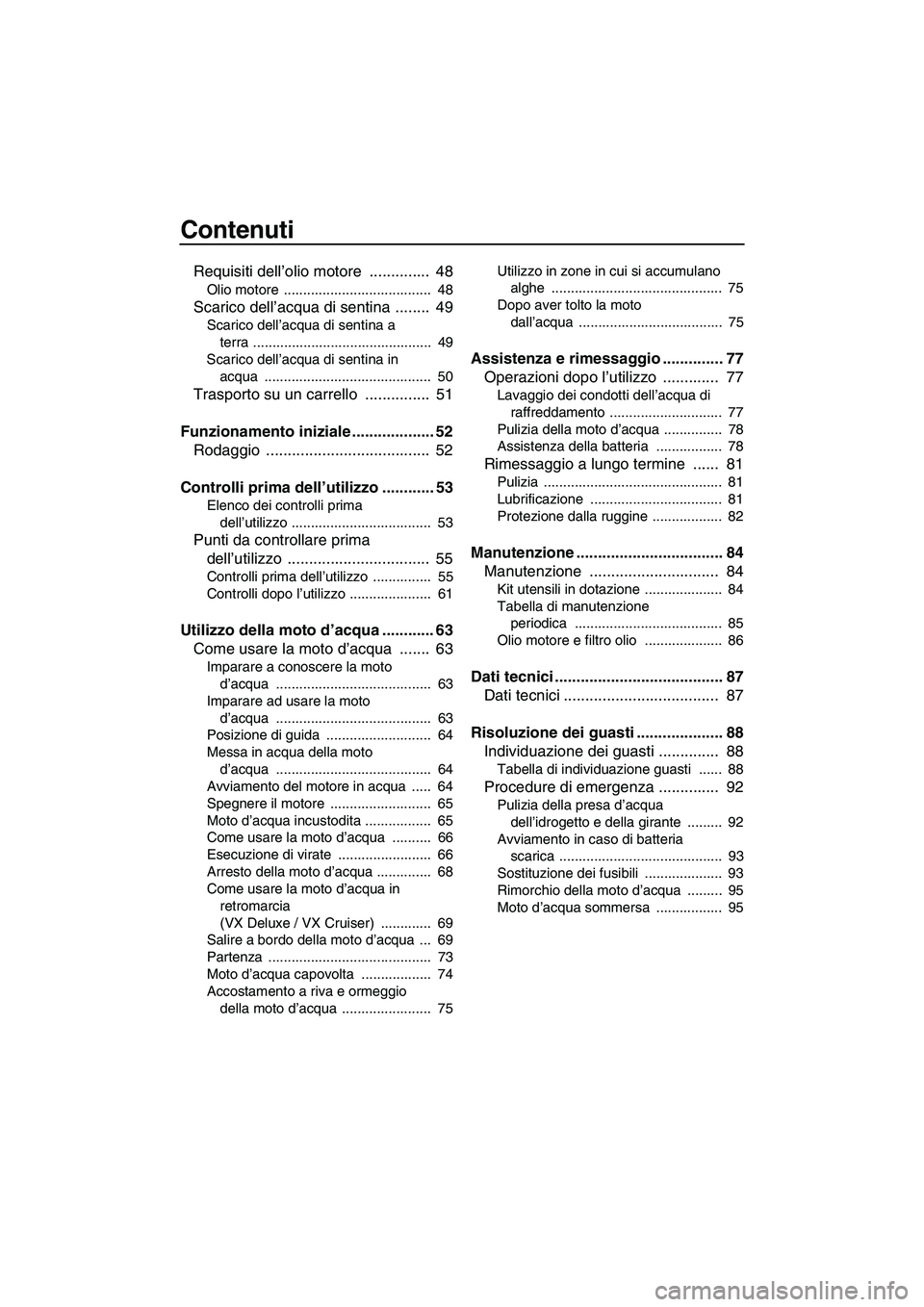

Contenuti
Requisiti dell’olio motore .............. 48
Olio motore ...................................... 48
Scarico dell’acqua di sentina ........ 49
Scarico dell’acqua di sentina a
terra .............................................. 49
Scarico dell’acqua di sentina in
acqua ........................................... 50
Trasporto su un carrello ............... 51
Funzionamento iniziale ................... 52
Rodaggio ...................................... 52
Controlli prima dell’utilizzo ............ 53
Elenco dei controlli prima
dell’utilizzo .................................... 53
Punti da controllare prima
dell’utilizzo ................................. 55
Controlli prima dell’utilizzo ............... 55
Controlli dopo l’utilizzo ..................... 61
Utilizzo della moto d’acqua ............ 63
Come usare la moto d’acqua ....... 63
Imparare a conoscere la moto
d’acqua ........................................ 63
Imparare ad usare la moto
d’acqua ........................................ 63
Posizione di guida ........................... 64
Messa in acqua della moto
d’acqua ........................................ 64
Avviamento del motore in acqua ..... 64
Spegnere il motore .......................... 65
Moto d’acqua incustodita ................. 65
Come usare la moto d’acqua .......... 66
Esecuzione di virate ........................ 66
Arresto della moto d’acqua .............. 68
Come usare la moto d’acqua in
retromarcia
(VX Deluxe / VX Cruiser) ............. 69
Salire a bordo della moto d’acqua ... 69
Partenza .......................................... 73
Moto d’acqua capovolta .................. 74
Accostamento a riva e ormeggio
della moto d’acqua ....................... 75Utilizzo in zone in cui si accumulano
alghe ............................................ 75
Dopo aver tolto la moto
dall’acqua ..................................... 75
Assistenza e rimessaggio .............. 77
Operazioni dopo l’utilizzo ............. 77
Lavaggio dei condotti dell’acqua di
raffreddamento ............................. 77
Pulizia della moto d’acqua ............... 78
Assistenza della batteria ................. 78
Rimessaggio a lungo termine ...... 81
Pulizia .............................................. 81
Lubrificazione .................................. 81
Protezione dalla ruggine .................. 82
Manutenzione .................................. 84
Manutenzione .............................. 84
Kit utensili in dotazione .................... 84
Tabella di manutenzione
periodica ...................................... 85
Olio motore e filtro olio .................... 86
Dati tecnici ....................................... 87
Dati tecnici .................................... 87
Risoluzione dei guasti .................... 88
Individuazione dei guasti .............. 88
Tabella di individuazione guasti ...... 88
Procedure di emergenza .............. 92
Pulizia della presa d’acqua
dell’idrogetto e della girante ......... 92
Avviamento in caso di batteria
scarica .......................................... 93
Sostituzione dei fusibili .................... 93
Rimorchio della moto d’acqua ......... 95
Moto d’acqua sommersa ................. 95
UF2N70H0.book Page 2 Thursday, October 8, 2009 1:26 PM
Page 9 of 106
Etichette generali e importanti
1
HJU36450
Numeri di identificazione
Annotare il numero principale di identificazio-
ne (PRI-ID), il numero di identificazione della
moto d’acqua (CIN) ed il numero di serie del
motore negli spazi previsti per l’assistenza
quando si ordinano i ricambi presso i conces-
sionari Yamaha. Inoltre annotare e conserva-
re altrove questi numeri di identificazione che
potrebbero essere utili in caso di furto della
moto d’acqua.
HJU40500Numero principale di identificazione
(PRI-ID)
Il numero principale di identificazione PRI-ID
è impresso su una targhetta applicata all’in-
terno del vano motore. (Vedere pagina 40 per
le procedure di rimozione ed installazione del-
la sella.)
MODELLO:
VX1100-J (VX Sport)
VX1100B-J (VX Deluxe)
VX1100A-J (VX Cruiser)
HJU36550Numero di identificazione della moto
d’acqua (CIN)
Il numero di identificazione della moto d’ac-
qua CIN sul ponte di poppa.
HJU30311Numero di serie del motore
Il numero di serie del motore è stampato su
una etichetta applicata al gruppo motore. (Ve-
1Ubicazione del numero principale di identifi-
cazione (PRI-ID)
1
MODELF2N
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2N
1Posizione del numero di identificazione del-
la moto d’acqua (CIN)
1
UF2N70H0.book Page 1 Thursday, October 8, 2009 1:26 PM
Page 10 of 106
Etichette generali e importanti
2
dere pagina 40 per le procedure di rimozione
ed installazione della sella.)HJU30320
Informazioni sul modello HJU30331Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per funzio-
nare in venti fino alla forza 6 della scala di Be-
aufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter-
1Ubicazione del numero di serie del motore
1
1Ubicazione della targhetta del produttore
1
UF2N70H0.book Page 2 Thursday, October 8, 2009 1:26 PM
