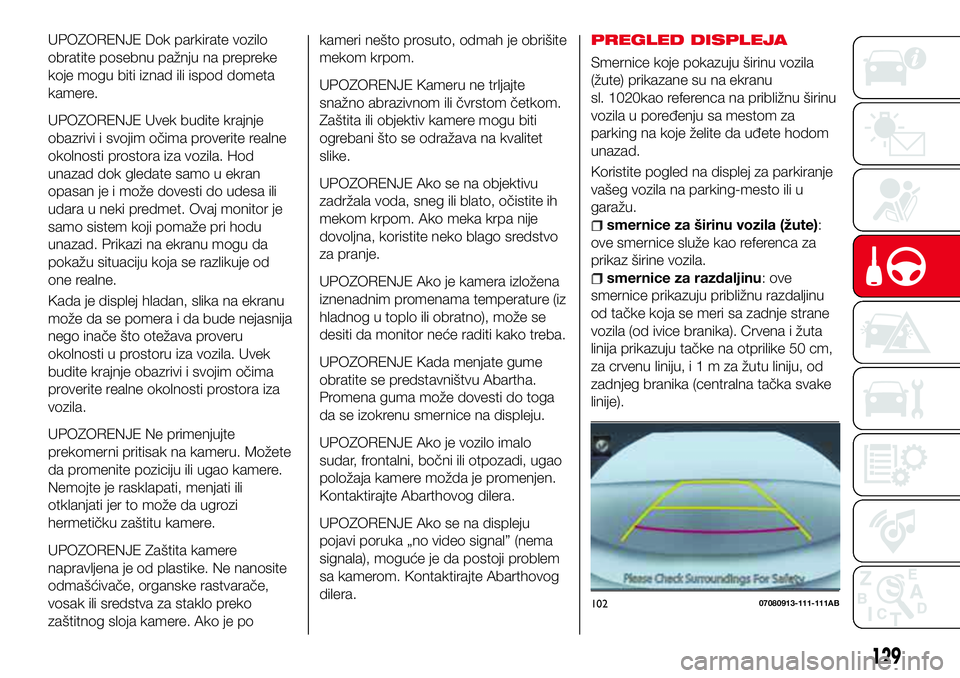

UPOZORENJE Dok parkirate vozilo
obratite posebnu pažnju na prepreke
koje mogu biti iznad ili ispod dometa
kamere.
UPOZORENJE Uvek budite krajnje
obazrivi i svojim očima proverite realne
okolnosti prostora iza vozila. Hod
unazad dok gledate samo u ekran
opasan je i može dovesti do udesa ili
udara u neki predmet. Ovaj monitor je
samo sistem koji pomaže pri hodu
unazad. Prikazi na ekranu mogu da
pokažu situaciju koja se razlikuje od
one realne.
Kada je displej hladan, slika na ekranu
može da se pomera i da bude nejasnija
nego inače što otežava proveru
okolnosti u prostoru iza vozila. Uvek
budite krajnje obazrivi i svojim očima
proverite realne okolnosti prostora iza
vozila.
UPOZORENJE Ne primenjujte
prekomerni pritisak na kameru. Možete
da promenite poziciju ili ugao kamere.
Nemojte je rasklapati, menjati ili
otklanjati jer to može da ugrozi
hermetičku zaštitu kamere.
UPOZORENJE Zaštita kamere
napravljena je od plastike. Ne nanosite
odmašćivače, organske rastvarače,
vosak ili sredstva za staklo preko
zaštitnog sloja kamere. Ako je pokameri nešto prosuto, odmah je obrišite
mekom krpom.
UPOZORENJE Kameru ne trljajte
snažno abrazivnom ili čvrstom četkom.
Zaštita ili objektiv kamere mogu biti
ogrebani što se odražava na kvalitet
slike.
UPOZORENJE Ako se na objektivu
zadržala voda, sneg ili blato, očistite ih
mekom krpom. Ako meka krpa nije
dovoljna, koristite neko blago sredstvo
za pranje.
UPOZORENJE Ako je kamera izložena
iznenadnim promenama temperature (iz
hladnog u toplo ili obratno), može se
desiti da monitor neće raditi kako treba.
UPOZORENJE Kada menjate gume
obratite se predstavništvu Abartha.
Promena guma može dovesti do toga
da se izokrenu smernice na displeju.
UPOZORENJE Ako je vozilo imalo
sudar, frontalni, bočni ili otpozadi, ugao
položaja kamere možda je promenjen.
Kontaktirajte Abarthovog dilera.
UPOZORENJE Ako se na displeju
pojavi poruka „no video signal” (nema
signala), moguće je da postoji problem
sa kamerom. Kontaktirajte Abarthovog
dilera.PREGLED DISPLEJA
Smernice koje pokazuju širinu vozila
(žute) prikazane su na ekranu
sl. 1020kao referenca na približnu širinu
vozila u poređenju sa mestom za
parking na koje želite da uđete hodom
unazad.
Koristite pogled na displej za parkiranje
vašeg vozila na parking-mesto ili u
garažu.
smernice za širinu vozila (žute):
ove smernice služe kao referenca za
prikaz širine vozila.
smernice za razdaljinu: ove
smernice prikazuju približnu razdaljinu
od tačke koja se meri sa zadnje strane
vozila (od ivice branika). Crvena i žuta
linija prikazuju tačke na otprilike 50 cm,
za crvenu liniju, i 1 m za žutu liniju, od
zadnjeg branika (centralna tačka svake
linije).
10207080913-111-111AB
129

UPOZORENJE Smernice na ekranu su
fiksne. One nisu sinhronizovane sa
vozačevom upotrebom upravljača. Kad
se vozite unazad, uvek budite naročito
obazrivi i sopstvenim očima proverite
prostor iza vozila i njegovu okolinu.

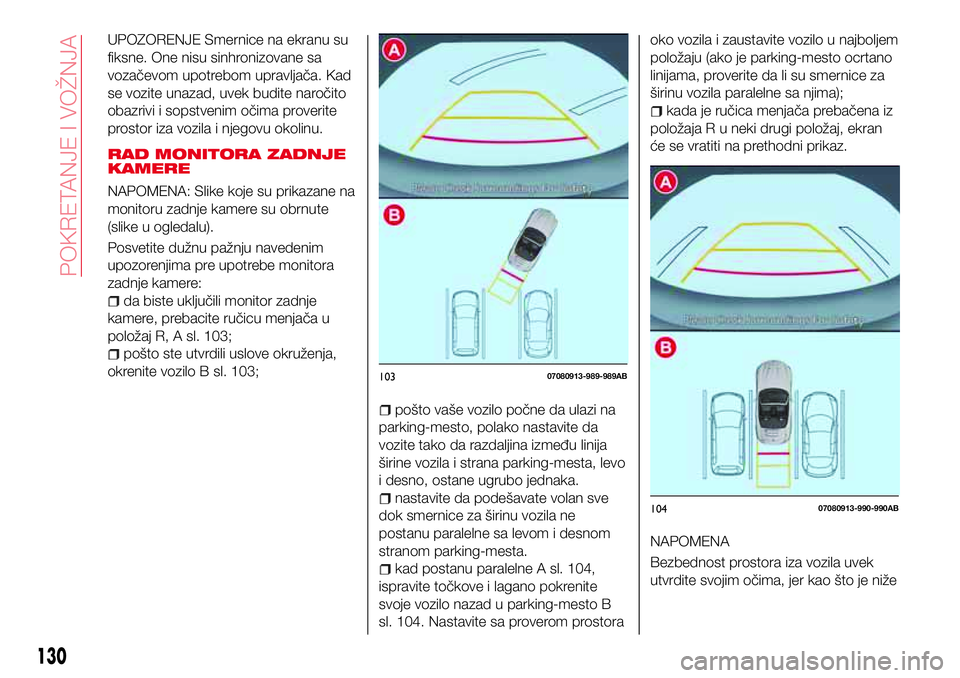

RAD MONITORA ZADNJE
KAMERE
NAPOMENA: Slike koje su prikazane na
monitoru zadnje kamere su obrnute
(slike u ogledalu).
Posvetite dužnu pažnju navedenim
upozorenjima pre upotrebe monitora
zadnje kamere:
da biste uključili monitor zadnje
kamere, prebacite ručicu menjača u
položaj R, A sl. 103;
pošto ste utvrdili uslove okruženja,
okrenite vozilo B sl. 103;
pošto vaše vozilo počne da ulazi na
parking-mesto, polako nastavite da
vozite tako da razdaljina između linija
širine vozila i strana parking-mesta, levo
i desno, ostane ugrubo jednaka.
nastavite da podešavate volan sve
dok smernice za širinu vozila ne
postanu paralelne sa levom i desnom
stranom parking-mesta.
kad postanu paralelne A sl. 104,
ispravite točkove i lagano pokrenite
svoje vozilo nazad u parking-mesto B
sl. 104. Nastavite sa proverom prostoraoko vozila i zaustavite vozilo u najboljem
položaju (ako je parking-mesto ocrtano
linijama, proverite da li su smernice za
širinu vozila paralelne sa njima);
kada je ručica menjača prebačena iz
položaja R u neki drugi položaj, ekran
će se vratiti na prethodni prikaz.
NAPOMENA
Bezbednost prostora iza vozila uvek
utvrdite svojim očima, jer kao što je niže
10307080913-989-989AB
10407080913-990-990AB
130
POKRETANJE I VOŽNJA

prikazano, moguće je da se slika na
displeju razlikuje od realnih uslova pri
parkiranju:
na slici parking-mesta ili garaže koja
je prikazana na ekranu zadnji kraj i
smernice za razdaljinu na monitoru
mogu da budu poravnjane, ali na zemlji
ne moraju.
kada parkirate na mestu koje je
obeleženo samo jednom linijom sa
strane, obeležena linija i smernice za
širinu vozila na monitoru su poravnjane,
ali na zemlji ne mora biti tako.

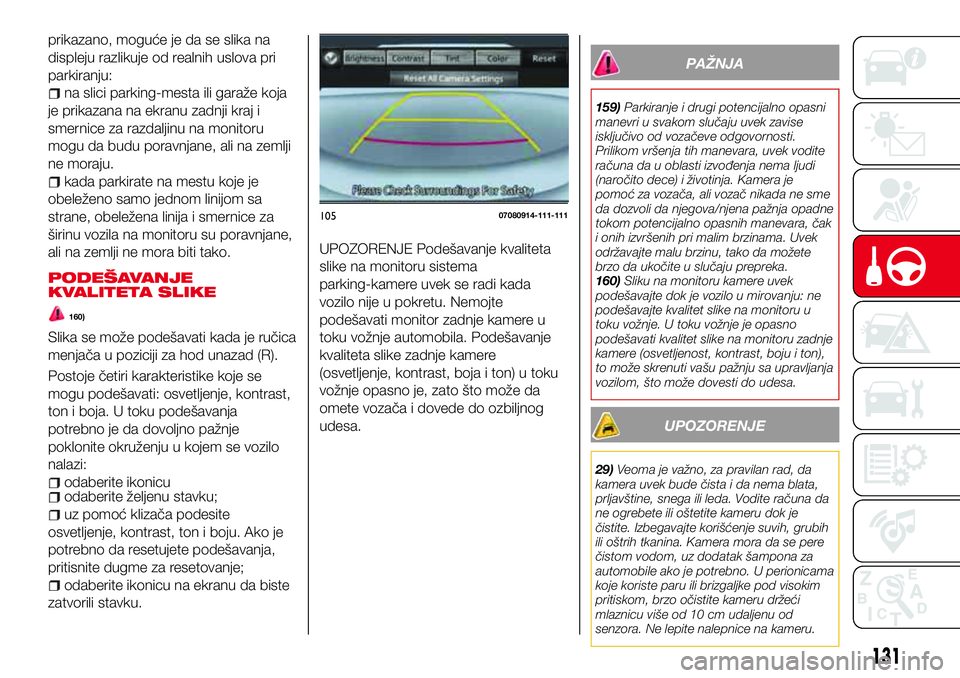

PODEŠAVANJE
KVALITETA SLIKE
160)
Slika se može podešavati kada je ručica
menjača u poziciji za hod unazad (R).
Postoje četiri karakteristike koje se
mogu podešavati: osvetljenje, kontrast,
ton i boja. U toku podešavanja
potrebno je da dovoljno pažnje
poklonite okruženju u kojem se vozilo
nalazi:
odaberite ikonicuodaberite željenu stavku;
uz pomoć klizača podesite
osvetljenje, kontrast, ton i boju. Ako je
potrebno da resetujete podešavanja,
pritisnite dugme za resetovanje;
odaberite ikonicu na ekranu da biste
zatvorili stavku.
UPOZORENJE Podešavanje kvaliteta
slike na monitoru sistema
parking-kamere uvek se radi kada
vozilo nije u pokretu. Nemojte
podešavati monitor zadnje kamere u
toku vožnje automobila. Podešavanje
kvaliteta slike zadnje kamere
(osvetljenje, kontrast, boja i ton) u toku
vožnje opasno je, zato što može da
omete vozača i dovede do ozbiljnog
udesa.
PAŽNJA
159)Parkiranje i drugi potencijalno opasni
manevri u svakom slučaju uvek zavise
isključivo od vozačeve odgovornosti.
Prilikom vršenja tih manevara, uvek vodite
računa da u oblasti izvođenja nema ljudi
(naročito dece) i životinja. Kamera je
pomoć za vozača, ali vozač nikada ne sme
da dozvoli da njegova/njena pažnja opadne
tokom potencijalno opasnih manevara, čak
i onih izvršenih pri malim brzinama. Uvek
održavajte malu brzinu, tako da možete
brzo da ukočite u slučaju prepreka.
160)Sliku na monitoru kamere uvek
podešavajte dok je vozilo u mirovanju: ne
podešavajte kvalitet slike na monitoru u
toku vožnje. U toku vožnje je opasno
podešavati kvalitet slike na monitoru zadnje
kamere (osvetljenost, kontrast, boju i ton),
to može skrenuti vašu pažnju sa upravljanja
vozilom, što može dovesti do udesa.
UPOZORENJE
29)Veoma je važno, za pravilan rad, da
kamera uvek bude čista i da nema blata,
prljavštine, snega ili leda. Vodite računa da
ne ogrebete ili oštetite kameru dok je
čistite. Izbegavajte korišćenje suvih, grubih
ili oštrih tkanina. Kamera mora da se pere
čistom vodom, uz dodatak šampona za
automobile ako je potrebno. U perionicama
koje koriste paru ili brizgaljke pod visokim
pritiskom, brzo očistite kameru držeći
mlaznicu više od 10 cm udaljenu od
senzora. Ne lepite nalepnice na kameru.
10507080914-111-111
131

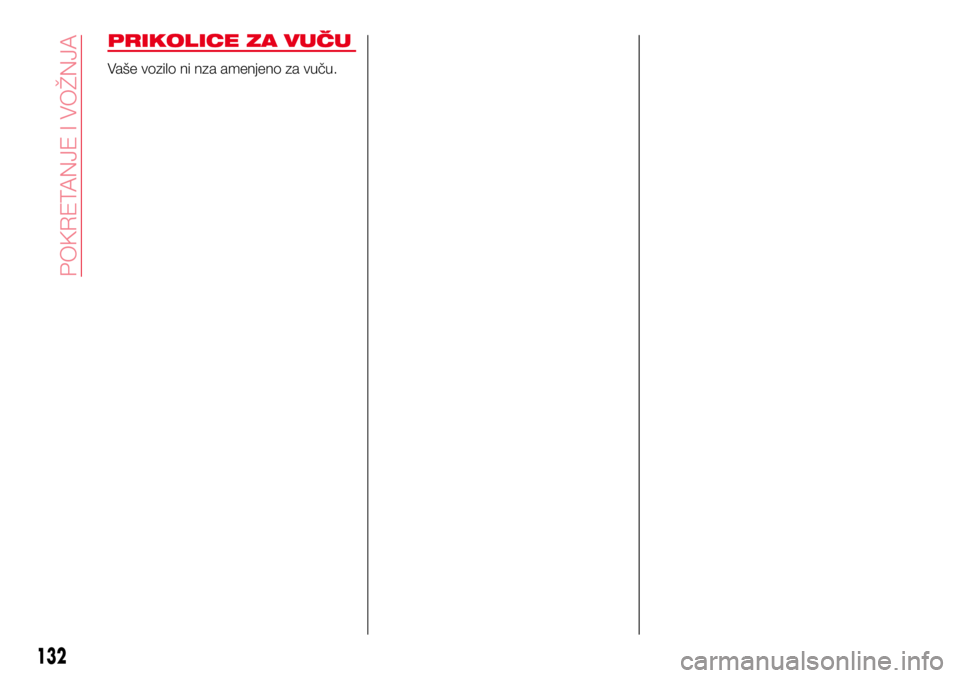

PRIKOLICE ZA VUČU
Vaše vozilo ni nza amenjeno za vuču.
132
POKRETANJE I VOŽNJA

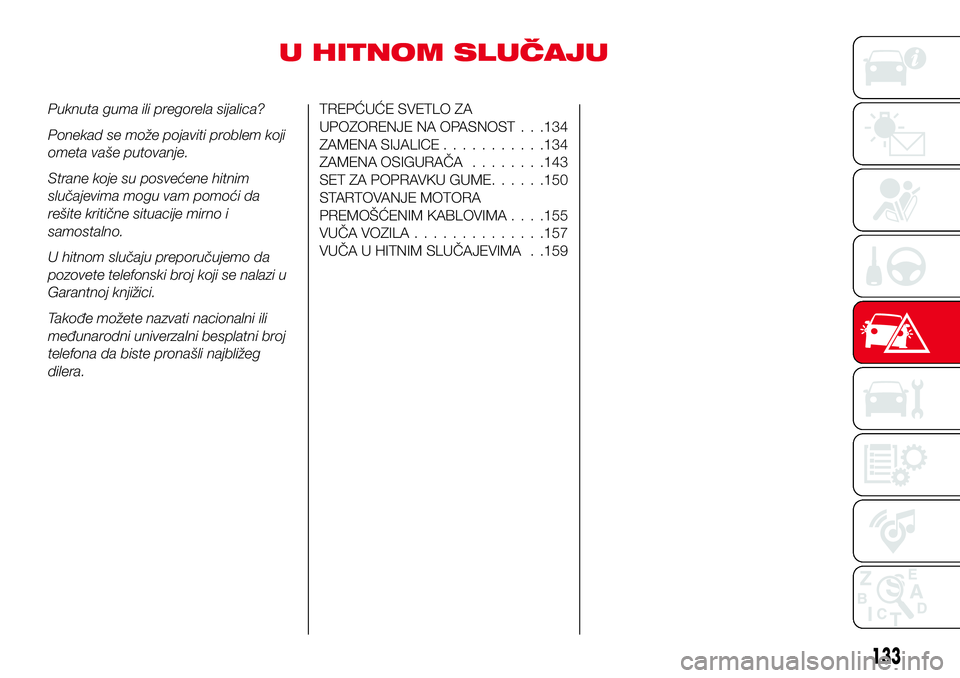

U HITNOM SLUČAJU
Puknuta guma ili pregorela sijalica?
Ponekad se može pojaviti problem koji
ometa vaše putovanje.
Strane koje su posvećene hitnim
slučajevima mogu vam pomoći da
rešite kritične situacije mirno i
samostalno.
U hitnom slučaju preporučujemo da
pozovete telefonski broj koji se nalazi u
Garantnoj knjižici.
Takođe možete nazvati nacionalni ili
međunarodni univerzalni besplatni broj
telefona da biste pronašli najbližeg
dilera.TREPĆUĆE SVETLO ZA
UPOZORENJE NA OPASNOST . . .134
ZAMENA SIJALICE...........134
ZAMENA OSIGURAČA........143
SET ZA POPRAVKU GUME......150
STARTOVANJE MOTORA
PREMOŠĆENIM KABLOVIMA. . . .155
VUČA VOZILA..............157
VUČA U HITNIM SLUČAJEVIMA . .159
133

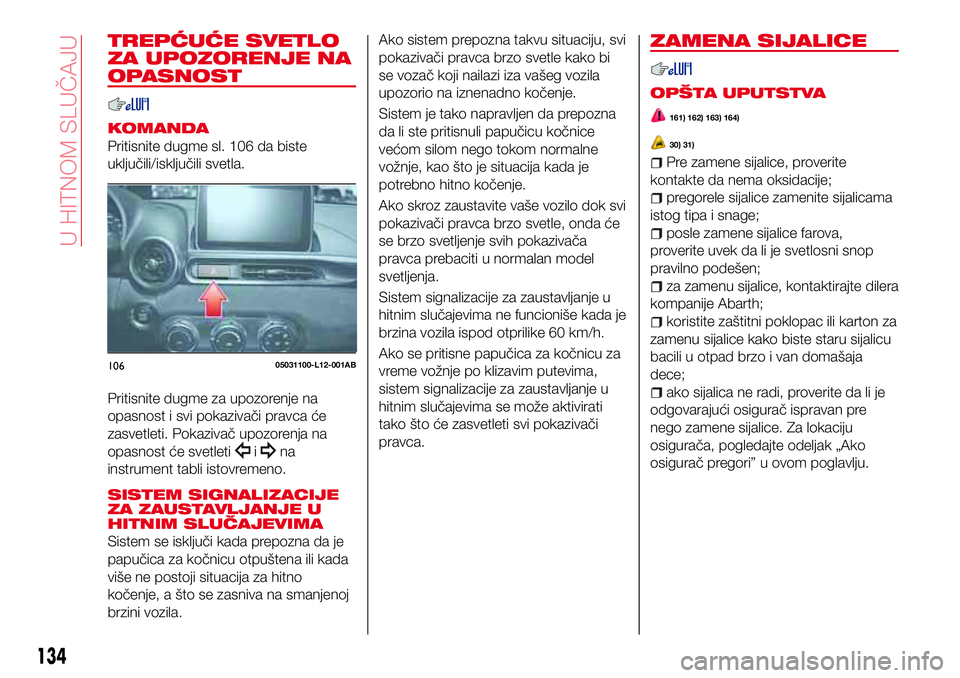

TREPĆUĆE SVETLO
ZA UPOZORENJE NA
OPASNOST
KOMANDA
Pritisnite dugme sl. 106 da biste
uključili/isključili svetla.
Pritisnite dugme za upozorenje na
opasnost i svi pokazivači pravca će
zasvetleti. Pokazivač upozorenja na
opasnost će svetleti
ina
instrument tabli istovremeno.
SISTEM SIGNALIZACIJE
ZA ZAUSTAVLJANJE U
HITNIM SLUČAJEVIMA
Sistem se isključi kada prepozna da je
papučica za kočnicu otpuštena ili kada
više ne postoji situacija za hitno
kočenje, a što se zasniva na smanjenoj
brzini vozila.Ako sistem prepozna takvu situaciju, svi
pokazivači pravca brzo svetle kako bi
se vozač koji nailazi iza vašeg vozila
upozorio na iznenadno kočenje.
Sistem je tako napravljen da prepozna
da li ste pritisnuli papučicu kočnice
većom silom nego tokom normalne
vožnje, kao što je situacija kada je
potrebno hitno kočenje.
Ako skroz zaustavite vaše vozilo dok svi
pokazivači pravca brzo svetle, onda će
se brzo svetljenje svih pokazivača
pravca prebaciti u normalan model
svetljenja.
Sistem signalizacije za zaustavljanje u
hitnim slučajevima ne funcioniše kada je
brzina vozila ispod otprilike 60 km/h.
Ako se pritisne papučica za kočnicu za
vreme vožnje po klizavim putevima,
sistem signalizacije za zaustavljanje u
hitnim slučajevima se može aktivirati
tako što će zasvetleti svi pokazivači
pravca.
ZAMENA SIJALICE
OPŠTA UPUTSTVA
161) 162) 163) 164)
30) 31)
Pre zamene sijalice, proverite
kontakte da nema oksidacije;
pregorele sijalice zamenite sijalicama
istog tipa i snage;
posle zamene sijalice farova,
proverite uvek da li je svetlosni snop
pravilno podešen;
za zamenu sijalice, kontaktirajte dilera
kompanije Abarth;
koristite zaštitni poklopac ili karton za
zamenu sijalice kako biste staru sijalicu
bacili u otpad brzo i van domašaja
dece;
ako sijalica ne radi, proverite da li je
odgovarajući osigurač ispravan pre
nego zamene sijalice. Za lokaciju
osigurača, pogledajte odeljak „Ako
osigurač pregori” u ovom poglavlju.
10605031100-L12-001AB
134
U HITNOM SLUČAJU

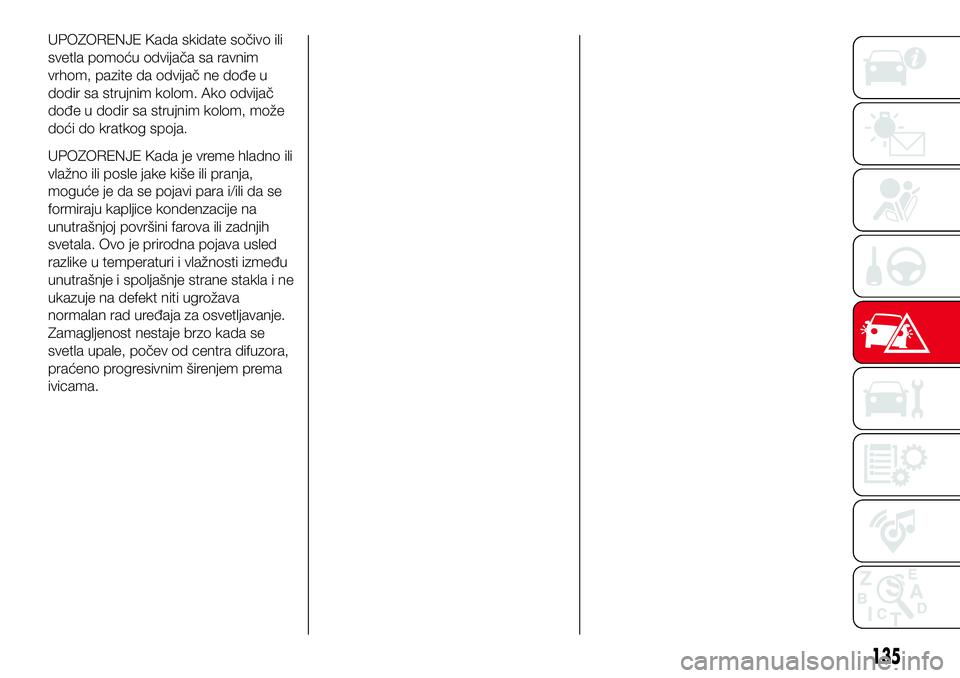

UPOZORENJE Kada skidate sočivo ili
svetla pomoću odvijača sa ravnim
vrhom, pazite da odvijač ne dođe u
dodir sa strujnim kolom. Ako odvijač
dođe u dodir sa strujnim kolom, može
doći do kratkog spoja.
UPOZORENJE Kada je vreme hladno ili
vlažno ili posle jake kiše ili pranja,
moguće je da se pojavi para i/ili da se
formiraju kapljice kondenzacije na
unutrašnjoj površini farova ili zadnjih
svetala. Ovo je prirodna pojava usled
razlike u temperaturi i vlažnosti između
unutrašnje i spoljašnje strane stakla i ne
ukazuje na defekt niti ugrožava
normalan rad uređaja za osvetljavanje.
Zamagljenost nestaje brzo kada se
svetla upale, počev od centra difuzora,
praćeno progresivnim širenjem prema
ivicama.
135

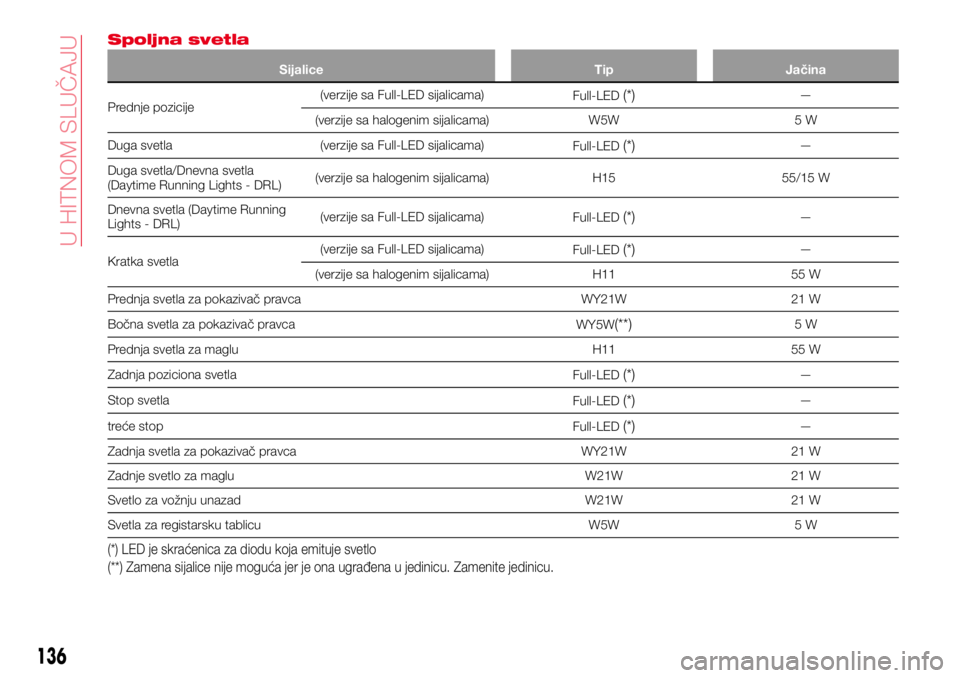

Spoljna svetla
Sijalice Tip Jačina
Prednje pozicije(verzije sa Full-LED sijalicama)
Full-LED(*)—
(verzije sa halogenim sijalicama) W5W 5 W
Duga svetla (verzije sa Full-LED sijalicama)
Full-LED
(*)—
Duga svetla/Dnevna svetla
(Daytime Running Lights - DRL)(verzije sa halogenim sijalicama) H15 55/15 W
Dnevna svetla (Daytime Running
Lights - DRL)(verzije sa Full-LED sijalicama)
Full-LED
(*)—
Kratka svetla(verzije sa Full-LED sijalicama)
Full-LED
(*)—
(verzije sa halogenim sijalicama) H11 55 W
Prednja svetla za pokazivač pravca WY21W 21 W
Bočna svetla za pokazivač pravca
WY5W
(**)5W
Prednja svetla za maglu H11 55 W
Zadnja poziciona svetla
Full-LED
(*)—
Stop svetla
Full-LED
(*)—
treće stop
Full-LED
(*)—
Zadnja svetla za pokazivač pravca WY21W 21 W
Zadnje svetlo za maglu W21W 21 W
Svetlo za vožnju unazad W21W 21 W
Svetla za registarsku tablicu W5W 5 W
(*) LED je skraćenica za diodu koja emituje svetlo
(**) Zamena sijalice nije moguća jer je ona ugrađena u jedinicu. Zamenite jedinicu.
136
U HITNOM SLUČAJU

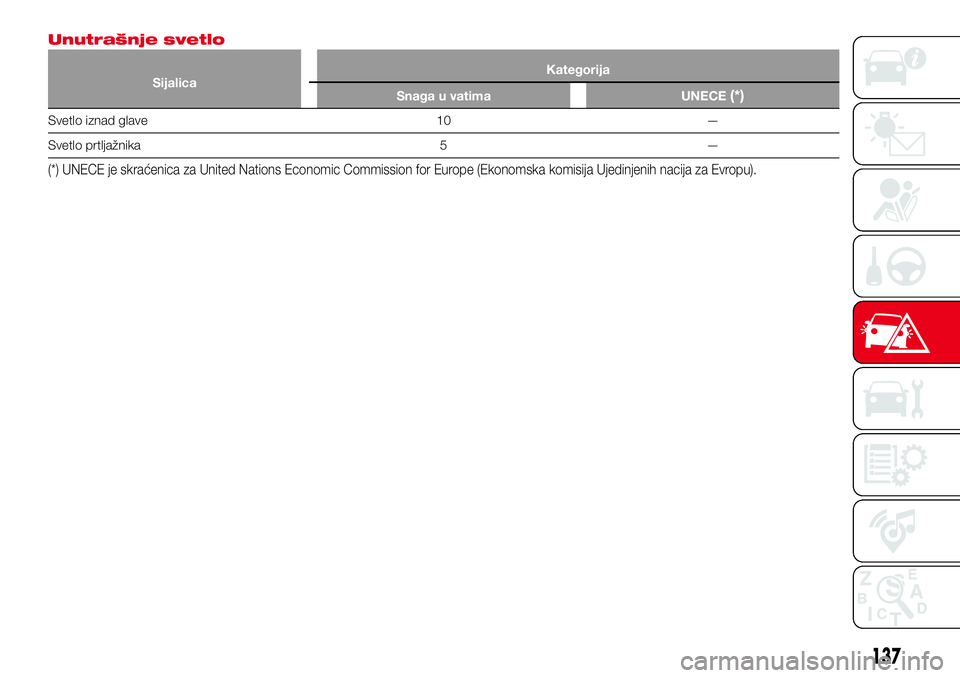

Unutrašnje svetlo
SijalicaKategorija
Snaga u vatima UNECE(*)
Svetlo iznad glave 10 —
Svetlo prtljažnika 5 —
(*) UNECE je skraćenica za United Nations Economic Commission for Europe (Ekonomska komisija Ujedinjenih nacija za Evropu).
137

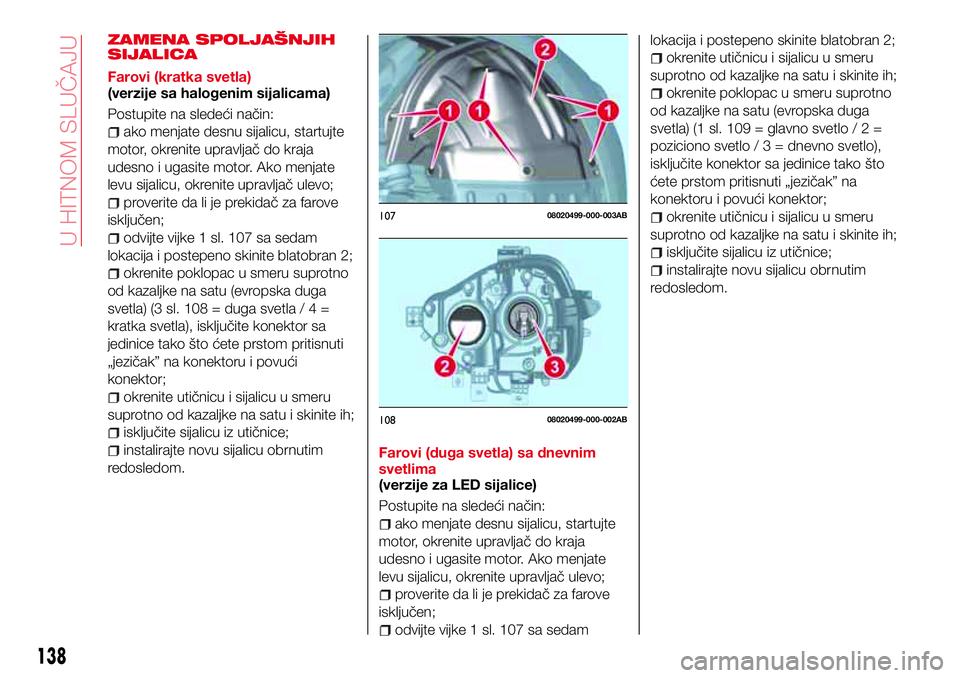

ZAMENA SPOLJAŠNJIH
SIJALICA
Farovi (kratka svetla)
(verzije sa halogenim sijalicama)
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. Ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li je prekidač za farove
isključen;
odvijte vijke 1 sl. 107 sa sedam
lokacija i postepeno skinite blatobran 2;
okrenite poklopac u smeru suprotno
od kazaljke na satu (evropska duga
svetla) (3 sl. 108 = duga svetla/4=
kratka svetla), isključite konektor sa
jedinice tako što ćete prstom pritisnuti
„jezičak” na konektoru i povući
konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.Farovi (duga svetla) sa dnevnim
svetlima
(verzije za LED sijalice)
Postupite na sledeći način:
ako menjate desnu sijalicu, startujte
motor, okrenite upravljač do kraja
udesno i ugasite motor. Ako menjate
levu sijalicu, okrenite upravljač ulevo;
proverite da li je prekidač za farove
isključen;
odvijte vijke 1 sl. 107 sa sedamlokacija i postepeno skinite blatobran 2;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
okrenite poklopac u smeru suprotno
od kazaljke na satu (evropska duga
svetla) (1 sl. 109 = glavno svetlo / 2 =
poziciono svetlo / 3 = dnevno svetlo),
isključite konektor sa jedinice tako što
ćete prstom pritisnuti „jezičak” na
konektoru i povući konektor;
okrenite utičnicu i sijalicu u smeru
suprotno od kazaljke na satu i skinite ih;
isključite sijalicu iz utičnice;
instalirajte novu sijalicu obrnutim
redosledom.
10708020499-000-003AB
10808020499-000-002AB
138
U HITNOM SLUČAJU
