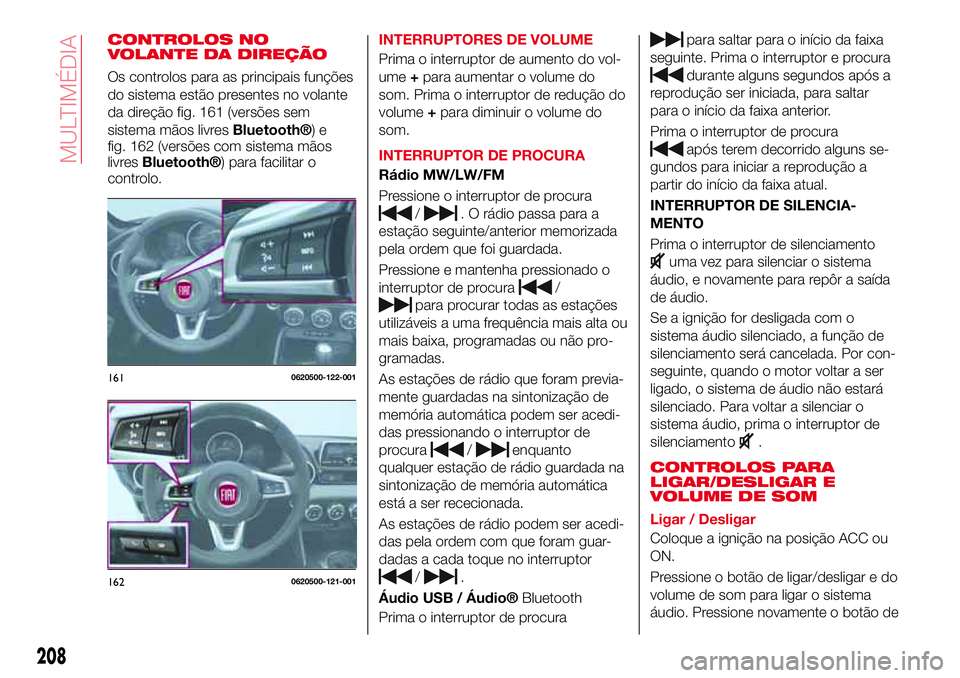

CONTROLOS NO
VOLANTE DA DIREÇÃO
Os controlos para as principais funções
do sistema estão presentes no volante
da direção fig. 161 (versões sem
sistema mãos livres
Bluetooth®)e
fig. 162 (versões com sistema mãos
livres
Bluetooth®) para facilitar o
controlo.INTERRUPTORES DE VOLUME
Prima o interruptor de aumento do vol-
ume+para aumentar o volume do
som. Prima o interruptor de redução do
volume+para diminuir o volume do
som.
INTERRUPTOR DE PROCURA
Rádio MW/LW/FM
Pressione o interruptor de procura
/. O rádio passa para a
estação seguinte/anterior memorizada
pela ordem que foi guardada.
Pressione e mantenha pressionado o
interruptor de procura
/
para procurar todas as estações
utilizáveis a uma frequência mais alta ou
mais baixa, programadas ou não pro-
gramadas.
As estações de rádio que foram previa-
mente guardadas na sintonização de
memória automática podem ser acedi-
das pressionando o interruptor de
procura
/enquanto
qualquer estação de rádio guardada na
sintonização de memória automática
está a ser rececionada.
As estações de rádio podem ser acedi-
das pela ordem com que foram guar-
dadas a cada toque no interruptor
/.
Áudio USB /
Áudio®Bluetooth
Prima o interruptor de procura
para saltar para o início da faixa
seguinte. Prima o interruptor e procura
durante alguns segundos após a
reprodução ser iniciada, para saltar
para o início da faixa anterior.
Prima o interruptor de procura
após terem decorrido alguns se-
gundos para iniciar a reprodução a
partir do início da faixa atual.
INTERRUPTOR DE SILENCIA-
MENTO
Prima o interruptor de silenciamento
uma vez para silenciar o sistema
áudio, e novamente para repôr a saída
de áudio.
Se a ignição for desligada com o
sistema áudio silenciado, a função de
silenciamento será cancelada. Por con-
seguinte, quando o motor voltar a ser
ligado, o sistema de áudio não estará
silenciado. Para voltar a silenciar o
sistema áudio, prima o interruptor de
silenciamento
.
CONTROLOS PARA
LIGAR/DESLIGAR E
VOLUME DE SOM
Ligar / Desligar
Coloque a ignição na posição ACC ou
ON.
Pressione o botão de ligar/desligar e do
volume de som para ligar o sistema
áudio. Pressione novamente o botão de
1610620500-122-001
1620620500-121-001
208
MULTIMÉDIA

prima depois o seu botão de canal
predefinido. Será exibida a frequência
da estação ou o número do canal.

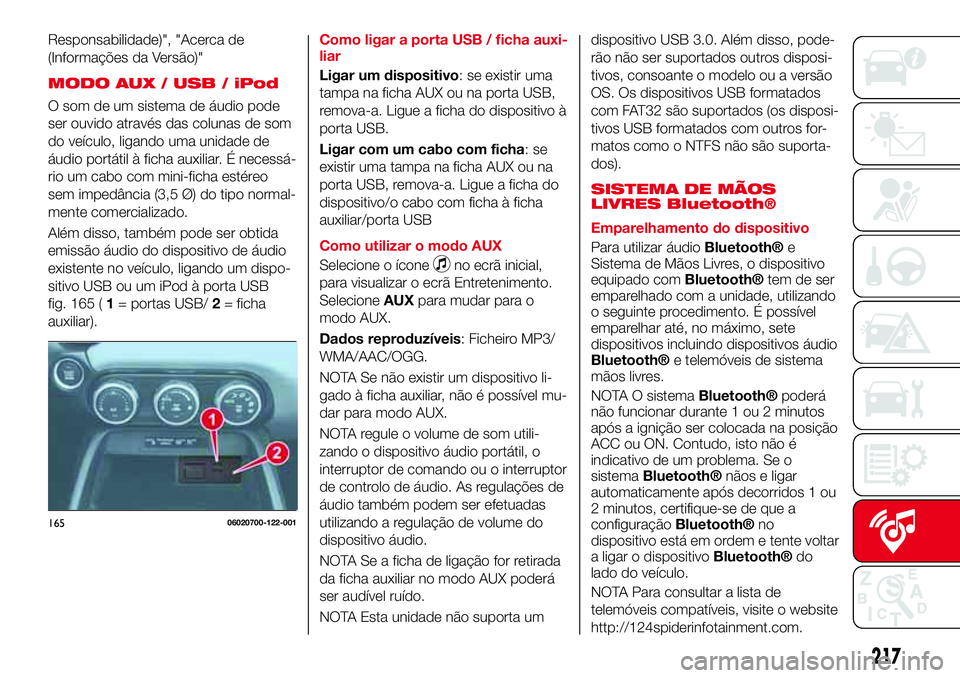

MODO AUX / USB / iPod
Ficha auxiliar / porta USB
O som de um sistema de áudio pode
ser ouvido através das colunas de som
do veículo, ligando uma unidade de
áudio portátil à ficha auxiliar. É necessá-
rio um cabo com mini-ficha estéreo
sem impedância (3,5 Ø) do tipo normal-
mente comercializado. Além disso,
também pode ser obtida emissão áudio
do dispositivo de áudio existente no
veículo, ligando um dispositivo USB ou
um iPod à porta USB.
Como utilizar o modo AUX
Coloque a ignição na posição ACC ou
ON, prima o botão de ligar/volume para
ligar o sistema de áudio e prima o bo-
tãoMEDIAda unidade de áudio para
mudar para o modo AUX.
Como utilizar o modo USB
Esta unidade não suporta um disposi-
tivo USB 3.0. Além disso, poderão não
ser suportados outros dispositivos,
consoante o modelo ou a versão OS.
Reprodução
Coloque a ignição na posição ACC ou
ON, prima o botão de ligar/volume para
ligar o sistema de áudio e prima o bo-tãoMEDIApara mudar para o modo
USB e iniciar a reprodução.
Procura de faixa
Prima o botão de faixa seguinteuma vez, para saltar para o início
da faixa seguinte.
Prima o botão de faixa anterior
durante alguns segundos após a
reprodução ser iniciada, para saltar
para o início da faixa anterior.
Prima o botão de faixa anterior
após terem decorrido alguns se-
gundos para iniciar a reprodução a par-
tir do início da faixa atual.
Como utilizar o modo iPod
Um iPod poderá não ser compatível,
consoante o modelo ou a versão OS.
Nesse caso, será apresentada uma
mensagem de erro.
NOTA As funções iPod no iPod não
podem ser operadas enquanto estiver
ligado à unidade, porque a unidade
controla as funções de iPod.
Procura de faixa
Prima o botão de faixa seguinte
uma vez, para saltar para o início
da faixa seguinte.
Prima o botão de faixa anterior
durante alguns segundos (de-
pende da versão de software do iPod)após a reprodução ser iniciada, para
saltar para o início da faixa anterior.
Prima o botão de faixa anterior
após terem decorrido alguns se-
gundos (depende da versão de soft-
ware do iPod) para iniciar a reprodução
a partir do início da faixa atual.
Procura de categoria: prima o botão
de categoria anterior5para selecionar
a categoria anterior e prima o botão de
categoria seguinte6para selecionar a
categoria seguinte. Os tipos de catego-
rias incluem Lista de Músicas, Artista,
Álbum, Música, Podcast, Género,
Compositor e Livro Áudio.
Procura de lista: prima o botão de
lista anterior
para selecionar a lista
anterior e prima o botão de lista se-
guinte
para selecionar a lista se-
guinte. Quando a categoria selecionada
for Música ou Livro Áudio não existe
lista.
SISTEMA DE MÃOS
LIVRES Bluetooth®
Emparelhamento do dispositivo
Para utilizar áudio
Bluetooth®e
Sistema de Mãos Livres, o dispositivo
equipado com
Bluetooth®tem de ser
emparelhado com a unidade, utilizando
o seguinte procedimento. É possível
emparelhar até, no máximo, sete
dispositivos incluindo dispositivos áudio
210
MULTIMÉDIA

Bluetooth®e telemóveis de sistema
mãos livres.

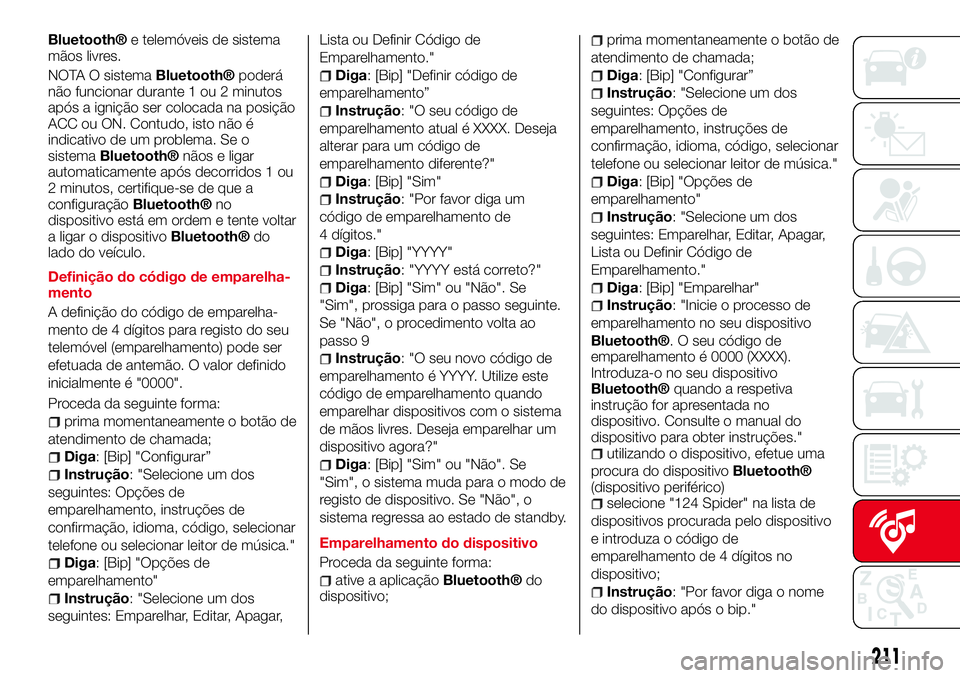

NOTA O sistema
Bluetooth®poderá
não funcionar durante 1 ou 2 minutos
após a ignição ser colocada na posição
ACC ou ON. Contudo, isto não é
indicativo de um problema. Se o
sistema
Bluetooth®nãos e ligar
automaticamente após decorridos 1 ou
2 minutos, certifique-se de que a
configuração
Bluetooth®no
dispositivo está em ordem e tente voltar
a ligar o dispositivo
Bluetooth®do
lado do veículo.
Definição do código de emparelha-
mento
A definição do código de emparelha-
mento de 4 dígitos para registo do seu
telemóvel (emparelhamento) pode ser
efetuada de antemão. O valor definido
inicialmente é "0000".
Proceda da seguinte forma:
prima momentaneamente o botão de
atendimento de chamada;
Diga: [Bip] "Configurar”
Instrução: "Selecione um dos
seguintes: Opções de
emparelhamento, instruções de
confirmação, idioma, código, selecionar
telefone ou selecionar leitor de música."
Diga: [Bip] "Opções de
emparelhamento"
Instrução: "Selecione um dos
seguintes: Emparelhar, Editar, Apagar,Lista ou Definir Código de
Emparelhamento."
Diga: [Bip] "Definir código de
emparelhamento”
Instrução: "O seu código de
emparelhamento atual é XXXX. Deseja
alterar para um código de
emparelhamento diferente?"
Diga: [Bip] "Sim"
Instrução: "Por favor diga um
código de emparelhamento de
4 dígitos."
Diga: [Bip] "YYYY"
Instrução: "YYYY está correto?"
Diga: [Bip] "Sim" ou "Não". Se
"Sim", prossiga para o passo seguinte.
Se "Não", o procedimento volta ao
passo 9
Instrução: "O seu novo código de
emparelhamento é YYYY. Utilize este
código de emparelhamento quando
emparelhar dispositivos com o sistema
de mãos livres. Deseja emparelhar um
dispositivo agora?"
Diga: [Bip] "Sim" ou "Não". Se
"Sim", o sistema muda para o modo de
registo de dispositivo. Se "Não", o
sistema regressa ao estado de standby.
Emparelhamento do dispositivo
Proceda da seguinte forma:
ative a aplicaçãoBluetooth®do
dispositivo;
prima momentaneamente o botão de
atendimento de chamada;
Diga: [Bip] "Configurar”
Instrução: "Selecione um dos
seguintes: Opções de
emparelhamento, instruções de
confirmação, idioma, código, selecionar
telefone ou selecionar leitor de música."
Diga: [Bip] "Opções de
emparelhamento"
Instrução: "Selecione um dos
seguintes: Emparelhar, Editar, Apagar,
Lista ou Definir Código de
Emparelhamento."
Diga: [Bip] "Emparelhar"
Instrução: "Inicie o processo de
emparelhamento no seu dispositivo
Bluetooth®. O seu código de
emparelhamento é 0000 (XXXX).
Introduza-o no seu dispositivo
Bluetooth®quando a respetiva
instrução for apresentada no
dispositivo. Consulte o manual do
dispositivo para obter instruções."
utilizando o dispositivo, efetue uma
procura do dispositivo
Bluetooth®
(dispositivo periférico)
selecione "124 Spider" na lista de
dispositivos procurada pelo dispositivo
e introduza o código de
emparelhamento de 4 dígitos no
dispositivo;
Instrução: "Por favor diga o nome
do dispositivo após o bip."
211

RÁDIO 7”
CONTROLOS NO
VOLANTE DA DIREÇÃO
Os controlos para as principais funções
do sistema estão presentes no volante
da direção fig. 163 para facilitar o
controlo.
INTERRUPTORES DE VOLUME
Prima o interruptor de aumento do vo-
lume+para aumentar o volume do
som. Prima o interruptor de redução do
volume+para diminuir o volume do
som.
INTERRUPTOR DE PROCURA
Rádio AM/FM
Pressione o interruptor de procura
/. O rádio passa para a
estação seguinte/anterior memorizada
pela ordem que foi guardada.
Pressione e mantenha pressionado ointerruptor de procura
/
para procurar todas as estações
utilizáveis a uma frequência mais alta ou
mais baixa, programadas ou não pro-
gramadas.
As estações de rádio que foram previa-
mente guardadas nos favoritos de rádio
podem ser acedidas pressionando o
interruptor de procura
/en-
quanto qualquer estação de rádio guar-
dada nos favoritos de rádio está a ser
rececionada.
As estações de rádio podem ser acedi-
das pela ordem com que foram guar-
dadas a cada toque no interruptor
/.
Rádio DAB
(consoante equipamento)
Prima o interruptor de procura
/
enquanto ouve rádio DAB para
aceder a uma estação previamente
guardada na lista de favoritos.
Prima e mantenha premido o interrup-
tor de procura
para aceder à es-
tação seguinte,
para regressar à
estação anterior.
Áudio USB /
Áudio® Bluetooth
Prima o interruptor de procura
para saltar para o início da faixa
seguinte.
Prima o interruptor e procura
du-
rante alguns segundos após a re-produção ser iniciada, para saltar para
o início da faixa anterior. Prima o inter-
ruptor de procura
após terem
decorrido alguns segundos para iniciar
a reprodução a partir do início da faixa
atual.
INTERRUPTOR DE SILENCIA-
MENTO
Prima o interruptor de silenciamento
uma vez para silenciar o sistema
áudio, e novamente para repôr a saída
de áudio.
Se a ignição for desligada com o
sistema áudio silenciado, a função de
silenciamento será cancelada. Por con-
seguinte, quando o motor voltar a ser
ligado, o sistema de áudio não estará
silenciado. Para voltar a silenciar o
sistema áudio, prima o interruptor de
silenciamento
.
EQUIPAMENTO ÁUDIO
Operação do interruptor de
comando
NOTA Por motivos de segurança, algu-
mas operações ficam desativadas en-
quanto o veículo estiver a ser condu-
zido.
1630620500-121-001
213

On/Off (ligado/desligado);Beep(Som de operação do sistema
áudio): On/Off (ligado/desligado).

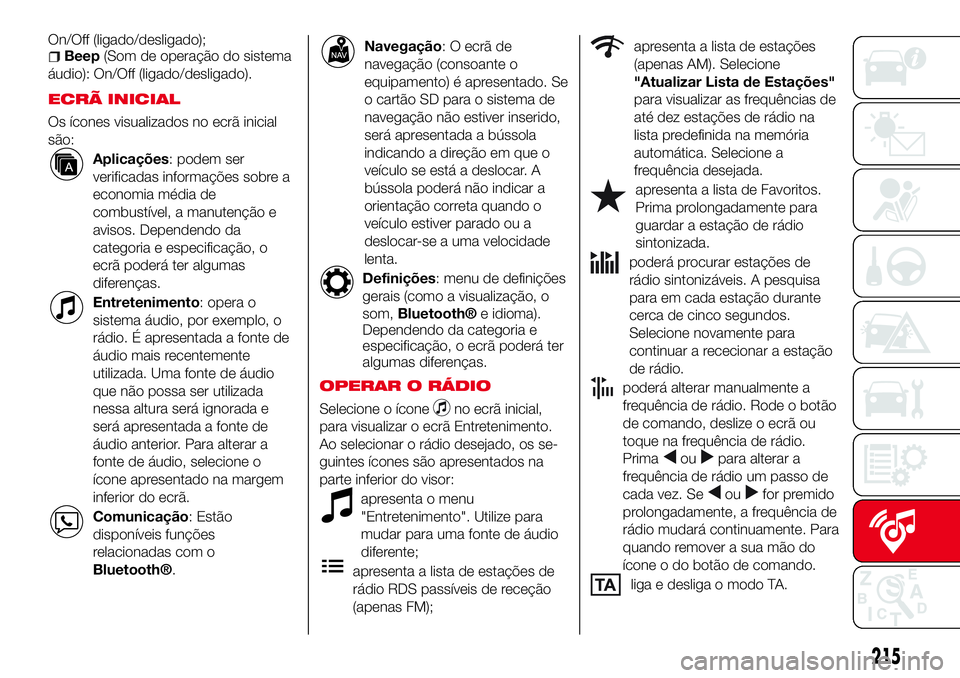

ECRÃ INICIAL
Os ícones visualizados no ecrã inicial
são:
Aplicações: podem ser
verificadas informações sobre a
economia média de
combustível, a manutenção e
avisos. Dependendo da
categoria e especificação, o
ecrã poderá ter algumas
diferenças.
Entretenimento: opera o
sistema áudio, por exemplo, o
rádio. É apresentada a fonte de
áudio mais recentemente
utilizada. Uma fonte de áudio
que não possa ser utilizada
nessa altura será ignorada e
será apresentada a fonte de
áudio anterior. Para alterar a
fonte de áudio, selecione o
ícone apresentado na margem
inferior do ecrã.
Comunicação: Estão
disponíveis funções
relacionadas com o
Bluetooth®.
Navegação: O ecrã de
navegação (consoante o
equipamento) é apresentado. Se
o cartão SD para o sistema de
navegação não estiver inserido,
será apresentada a bússola
indicando a direção em que o
veículo se está a deslocar. A
bússola poderá não indicar a
orientação correta quando o
veículo estiver parado ou a
deslocar-se a uma velocidade
lenta.
Definições: menu de definições
gerais (como a visualização, o
som,Bluetooth®e idioma).
Dependendo da categoria e
especificação, o ecrã poderá ter
algumas diferenças.
OPERAR O RÁDIO
Selecione o íconeno ecrã inicial,
para visualizar o ecrã Entretenimento.
Ao selecionar o rádio desejado, os se-
guintes ícones são apresentados na
parte inferior do visor:
apresenta o menu
"Entretenimento". Utilize para
mudar para uma fonte de áudio
diferente;
apresenta a lista de estações de
rádio RDS passíveis de receção
(apenas FM);
apresenta a lista de estações
(apenas AM). Selecione
"Atualizar Lista de Estações"
para visualizar as frequências de
até dez estações de rádio na
lista predefinida na memória
automática. Selecione a
frequência desejada.
apresenta a lista de Favoritos.
Prima prolongadamente para
guardar a estação de rádio
sintonizada.
poderá procurar estações de
rádio sintonizáveis. A pesquisa
para em cada estação durante
cerca de cinco segundos.
Selecione novamente para
continuar a rececionar a estação
de rádio.
poderá alterar manualmente a
frequência de rádio. Rode o botão
de comando, deslize o ecrã ou
toque na frequência de rádio.
Prima
oupara alterar a
frequência de rádio um passo de
cada vez. Se
oufor premido
prolongadamente, a frequência de
rádio mudará continuamente. Para
quando remover a sua mão do
ícone o do botão de comando.
liga e desliga o modo TA.
215

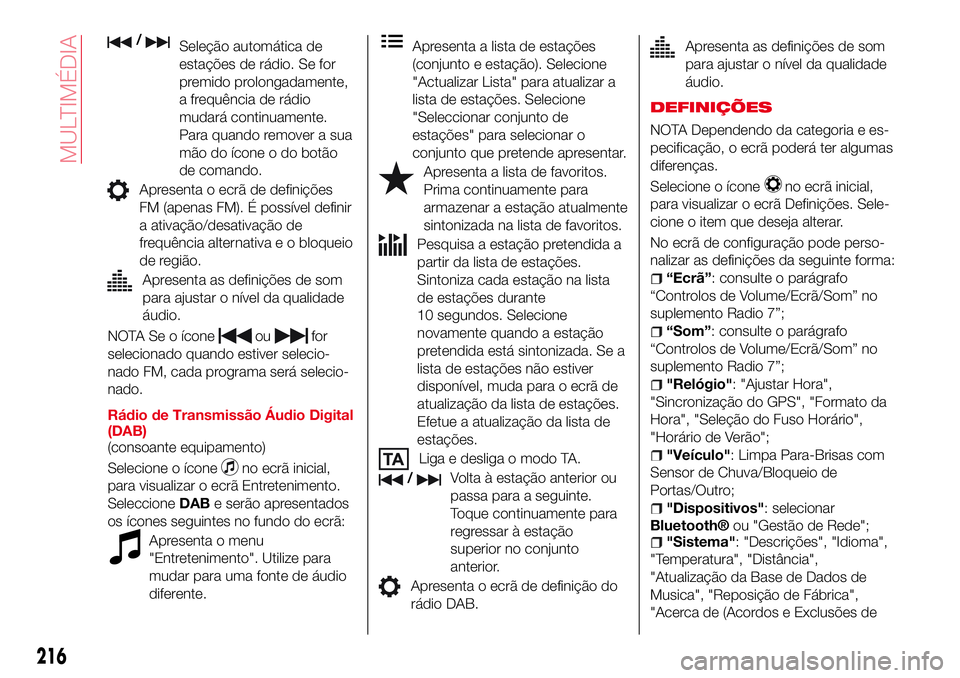

/Seleção automática de
estações de rádio. Se for
premido prolongadamente,
a frequência de rádio
mudará continuamente.
Para quando remover a sua
mão do ícone o do botão
de comando.
Apresenta o ecrã de definições
FM (apenas FM). É possível definir
a ativação/desativação de
frequência alternativa e o bloqueio
de região.
Apresenta as definições de som
para ajustar o nível da qualidade
áudio.
NOTA Se o íconeoufor
selecionado quando estiver selecio-
nado FM, cada programa será selecio-
nado.
Rádio de Transmissão Áudio Digital
(DAB)
(consoante equipamento)
Selecione o ícone
no ecrã inicial,
para visualizar o ecrã Entretenimento.
SeleccioneDABe serão apresentados
os ícones seguintes no fundo do ecrã:
Apresenta o menu
"Entretenimento". Utilize para
mudar para uma fonte de áudio
diferente.
Apresenta a lista de estações
(conjunto e estação). Selecione
"Actualizar Lista" para atualizar a
lista de estações. Selecione
"Seleccionar conjunto de
estações" para selecionar o
conjunto que pretende apresentar.
Apresenta a lista de favoritos.
Prima continuamente para
armazenar a estação atualmente
sintonizada na lista de favoritos.
Pesquisa a estação pretendida a
partir da lista de estações.
Sintoniza cada estação na lista
de estações durante
10 segundos. Selecione
novamente quando a estação
pretendida está sintonizada. Se a
lista de estações não estiver
disponível, muda para o ecrã de
atualização da lista de estações.
Efetue a atualização da lista de
estações.
Liga e desliga o modo TA.
/Volta à estação anterior ou
passa para a seguinte.
Toque continuamente para
regressar à estação
superior no conjunto
anterior.
Apresenta o ecrã de definição do
rádio DAB.
Apresenta as definições de som
para ajustar o nível da qualidade
áudio.
DEFINIÇÕES
NOTA Dependendo da categoria e es-
pecificação, o ecrã poderá ter algumas
diferenças.
Selecione o ícone
no ecrã inicial,
para visualizar o ecrã Definições. Sele-
cione o item que deseja alterar.
No ecrã de configuração pode perso-
nalizar as definições da seguinte forma:
“Ecrã”: consulte o parágrafo
“Controlos de Volume/Ecrã/Som” no
suplemento Radio 7”;
“Som”: consulte o parágrafo
“Controlos de Volume/Ecrã/Som” no
suplemento Radio 7”;
"Relógio": "Ajustar Hora",
"Sincronização do GPS", "Formato da
Hora", "Seleção do Fuso Horário",
"Horário de Verão";
"Veículo": Limpa Para-Brisas com
Sensor de Chuva/Bloqueio de
Portas/Outro;
"Dispositivos": selecionar
Bluetooth®ou "Gestão de Rede";"Sistema": "Descrições", "Idioma",
"Temperatura", "Distância",
"Atualização da Base de Dados de
Musica", "Reposição de Fábrica",
"Acerca de (Acordos e Exclusões de
216
MULTIMÉDIA

Responsabilidade)", "Acerca de
(Informações da Versão)"
MODO AUX / USB / iPod
O som de um sistema de áudio pode
ser ouvido através das colunas de som
do veículo, ligando uma unidade de
áudio portátil à ficha auxiliar. É necessá-
rio um cabo com mini-ficha estéreo
sem impedância (3,5 Ø) do tipo normal-
mente comercializado.
Além disso, também pode ser obtida
emissão áudio do dispositivo de áudio
existente no veículo, ligando um dispo-
sitivo USB ou um iPod à porta USB
fig. 165 (1= portas USB/2= ficha
auxiliar).Como ligar a porta USB / ficha auxi-
liar
Ligar um dispositivo: se existir uma
tampa na ficha AUX ou na porta USB,
remova-a. Ligue a ficha do dispositivo à
porta USB.
Ligar com um cabo com ficha:se
existir uma tampa na ficha AUX ou na
porta USB, remova-a. Ligue a ficha do
dispositivo/o cabo com ficha à ficha
auxiliar/porta USB
Como utilizar o modo AUX
Selecione o ícone
no ecrã inicial,
para visualizar o ecrã Entretenimento.
SelecioneAUXpara mudar para o
modo AUX.
Dados reproduzíveis: Ficheiro MP3/
WMA/AAC/OGG.
NOTA Se não existir um dispositivo li-
gado à ficha auxiliar, não é possível mu-
dar para modo AUX.
NOTA regule o volume de som utili-
zando o dispositivo áudio portátil, o
interruptor de comando ou o interruptor
de controlo de áudio. As regulações de
áudio também podem ser efetuadas
utilizando a regulação de volume do
dispositivo áudio.
NOTA Se a ficha de ligação for retirada
da ficha auxiliar no modo AUX poderá
ser audível ruído.
NOTA Esta unidade não suporta umdispositivo USB 3.0. Além disso, pode-
rão não ser suportados outros disposi-
tivos, consoante o modelo ou a versão
OS. Os dispositivos USB formatados
com FAT32 são suportados (os disposi-
tivos USB formatados com outros for-
matos como o NTFS não são suporta-
dos).
SISTEMA DE MÃOS
LIVRES Bluetooth®
Emparelhamento do dispositivo
Para utilizar áudio
Bluetooth®e
Sistema de Mãos Livres, o dispositivo
equipado com
Bluetooth®tem de ser
emparelhado com a unidade, utilizando
o seguinte procedimento. É possível
emparelhar até, no máximo, sete
dispositivos incluindo dispositivos áudio
Bluetooth®e telemóveis de sistema
mãos livres.
NOTA O sistema
Bluetooth®poderá
não funcionar durante 1 ou 2 minutos
após a ignição ser colocada na posição
ACC ou ON. Contudo, isto não é
indicativo de um problema. Se o
sistema
Bluetooth®nãos e ligar
automaticamente após decorridos 1 ou
2 minutos, certifique-se de que a
configuração
Bluetooth®no
dispositivo está em ordem e tente voltar
a ligar o dispositivo
Bluetooth®do
lado do veículo.
NOTA Para consultar a lista de
telemóveis compatíveis, visite o website
http://124spiderinfotainment.com.
16506020700-122-001
217

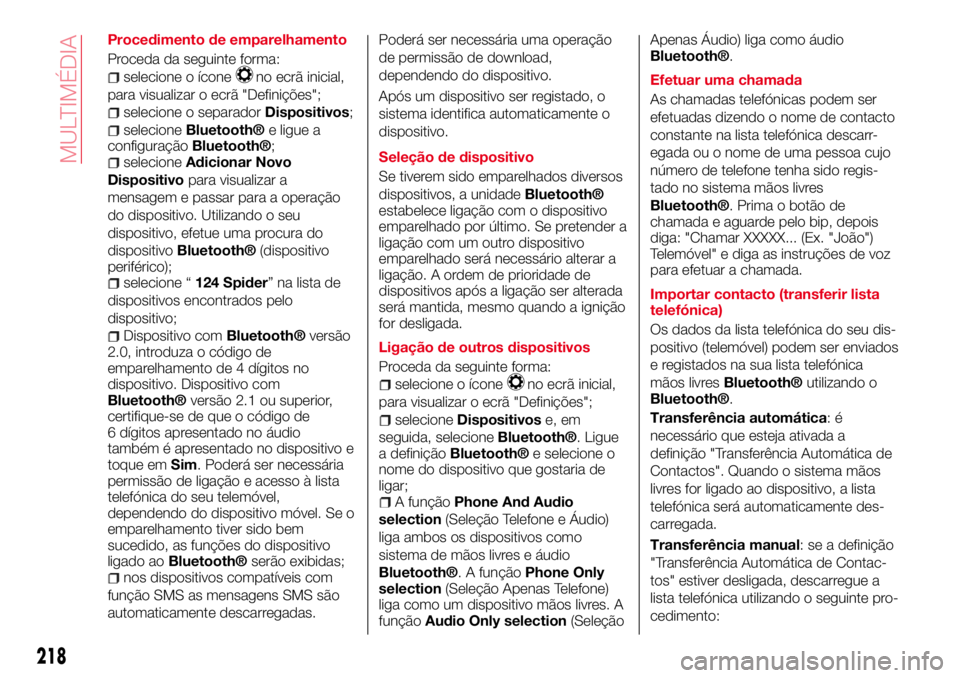

Procedimento de emparelhamento
Proceda da seguinte forma:
selecione o íconeno ecrã inicial,
para visualizar o ecrã "Definições";
selecione o separadorDispositivos;
selecioneBluetooth®e ligue a
configuraçãoBluetooth®;selecioneAdicionar Novo
Dispositivopara visualizar a
mensagem e passar para a operação
do dispositivo. Utilizando o seu
dispositivo, efetue uma procura do
dispositivo
Bluetooth®(dispositivo
periférico);
selecione “124 Spider” na lista de
dispositivos encontrados pelo
dispositivo;
Dispositivo comBluetooth®versão
2.0, introduza o código de
emparelhamento de 4 dígitos no
dispositivo. Dispositivo com
Bluetooth®versão 2.1 ou superior,
certifique-se de que o código de
6 dígitos apresentado no áudio
também é apresentado no dispositivo e
toque emSim. Poderá ser necessária
permissão de ligação e acesso à lista
telefónica do seu telemóvel,
dependendo do dispositivo móvel. Se o
emparelhamento tiver sido bem
sucedido, as funções do dispositivo
ligado ao
Bluetooth®serão exibidas;nos dispositivos compatíveis com
função SMS as mensagens SMS são
automaticamente descarregadas.Poderá ser necessária uma operação
de permissão de download,
dependendo do dispositivo.
Após um dispositivo ser registado, o
sistema identifica automaticamente o
dispositivo.
Seleção de dispositivo
Se tiverem sido emparelhados diversos
dispositivos, a unidade
Bluetooth®
estabelece ligação com o dispositivo
emparelhado por último. Se pretender a
ligação com um outro dispositivo
emparelhado será necessário alterar a
ligação. A ordem de prioridade de
dispositivos após a ligação ser alterada
será mantida, mesmo quando a ignição
for desligada.
Ligação de outros dispositivos
Proceda da seguinte forma:
selecione o íconeno ecrã inicial,
para visualizar o ecrã "Definições";
selecioneDispositivose, em
seguida, selecione
Bluetooth®. Ligue
a definiçãoBluetooth®e selecione o
nome do dispositivo que gostaria de
ligar;
A funçãoPhone And Audio
selection(Seleção Telefone e Áudio)
liga ambos os dispositivos como
sistema de mãos livres e áudio
Bluetooth®. A funçãoPhone Only
selection(Seleção Apenas Telefone)
liga como um dispositivo mãos livres. A
funçãoAudio Only selection(SeleçãoApenas Áudio) liga como áudio
Bluetooth®.
Efetuar uma chamada
As chamadas telefónicas podem ser
efetuadas dizendo o nome de contacto
constante na lista telefónica descarr-
egada ou o nome de uma pessoa cujo
número de telefone tenha sido regis-
tado no sistema mãos livres
Bluetooth®. Prima o botão de
chamada e aguarde pelo bip, depois
diga: "Chamar XXXXX... (Ex. "João")
Telemóvel" e diga as instruções de voz
para efetuar a chamada.
Importar contacto (transferir lista
telefónica)
Os dados da lista telefónica do seu dis-
positivo (telemóvel) podem ser enviados
e registados na sua lista telefónica
mãos livres
Bluetooth®utilizando oBluetooth®.
Transferência automática:é
necessário que esteja ativada a
definição "Transferência Automática de
Contactos". Quando o sistema mãos
livres for ligado ao dispositivo, a lista
telefónica será automaticamente des-
carregada.
Transferência manual: se a definição
"Transferência Automática de Contac-
tos" estiver desligada, descarregue a
lista telefónica utilizando o seguinte pro-
cedimento:
218
MULTIMÉDIA
