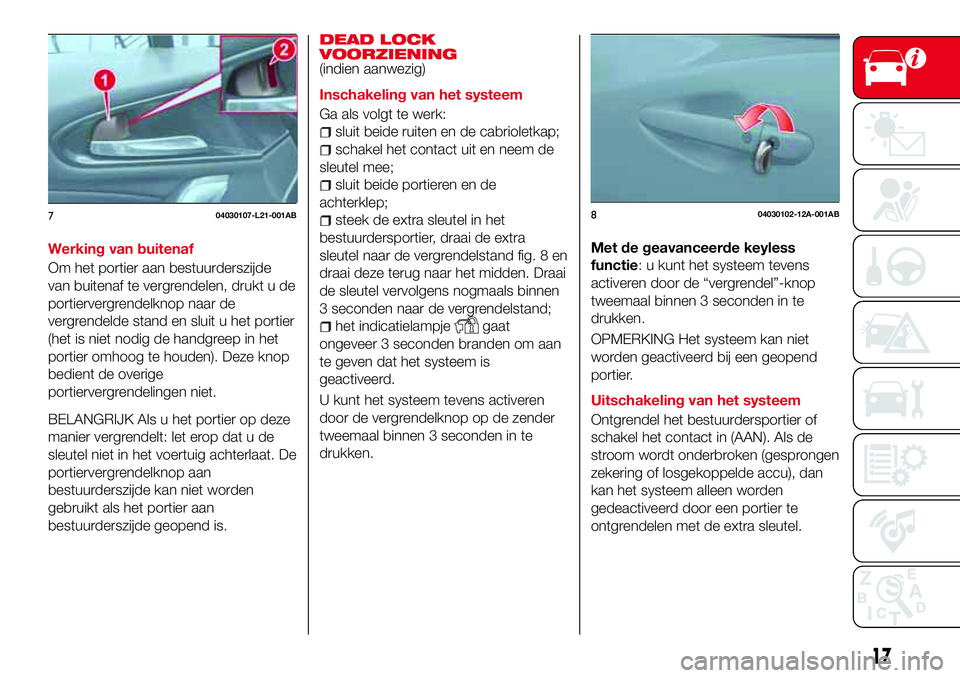

Werking van buitenaf
Om het portier aan bestuurderszijde
van buitenaf te vergrendelen, drukt u de
portiervergrendelknop naar de
vergrendelde stand en sluit u het portier
(het is niet nodig de handgreep in het
portier omhoog te houden). Deze knop
bedient de overige
portiervergrendelingen niet.
BELANGRIJK Als u het portier op deze
manier vergrendelt: let erop dat u de
sleutel niet in het voertuig achterlaat. De
portiervergrendelknop aan
bestuurderszijde kan niet worden
gebruikt als het portier aan
bestuurderszijde geopend is.DEAD LOCK
VOORZIENING
(indien aanwezig)
Inschakeling van het systeem
Ga als volgt te werk:
sluit beide ruiten en de cabrioletkap;
schakel het contact uit en neem de
sleutel mee;
sluit beide portieren en de
achterklep;
steek de extra sleutel in het
bestuurdersportier, draai de extra
sleutel naar de vergrendelstand fig. 8 en
draai deze terug naar het midden. Draai
de sleutel vervolgens nogmaals binnen
3 seconden naar de vergrendelstand;
het indicatielampjegaat
ongeveer 3 seconden branden om aan
te geven dat het systeem is
geactiveerd.
U kunt het systeem tevens activeren
door de vergrendelknop op de zender
tweemaal binnen 3 seconden in te
drukken.Met de geavanceerde keyless
functie: u kunt het systeem tevens
activeren door de “vergrendel”-knop
tweemaal binnen 3 seconden in te
drukken.
OPMERKING Het systeem kan niet
worden geactiveerd bij een geopend
portier.
Uitschakeling van het systeem
Ontgrendel het bestuurdersportier of
schakel het contact in (AAN). Als de
stroom wordt onderbroken (gesprongen
zekering of losgekoppelde accu), dan
kan het systeem alleen worden
gedeactiveerd door een portier te
ontgrendelen met de extra sleutel.
704030107-L21-001AB804030102-12A-001AB
17

27)Houd uw handen en vingers bij het
verstellen van een stoel altijd uit de buurt
van de bewegende onderdelen van de
stoel en de zijrand om letsel te voorkomen.
28)Zorg er bij het verstellen van de stoelen
voor dat er geen spullen in de omgeving
liggen. Als lading vast komt te zitten, kan
dit de lading beschadigen. Houd de
achterzijde van de stoel met uw hand vast
terwijl u de stoelen naar voor en achter
schuift of als u een neergeklapte stoel
omhoog brengt. Als de achterzijde van de
stoel niet wordt vastgehouden, verplaatst
de stoel zich plotseling hetgeen letsel kan
veroorzaken.
29)Wees voorzichtig met het gebruik van
de stoelverwarming. De warmte hiervan
kan te heet zijn voor sommige mensen,
zoals hieronder aangegeven, en kan een
brandwond door lage temperatuur
veroorzaken. Zuigelingen, kleine baby's,
ouderen, mensen met een fysieke
handicap, mensen met een gevoelige huid,
overmatig vermoeide mensen, dronken
mensen, mensen die medicatie gebruiken
die slaap opwekt, zoals slaappillen en
hoestmedicatie.
30)Gebruik de stoelverwarming niet als er
zaken als een deken of kussen die in hoge
mate vocht vasthouden op de stoel zijn
geplaatst. De stoel kan overmatig
verwarmd worden en brandwonden met
een lage temperatuur veroorzaken.31)Plaats geen voorwerpen op de stoel of
op tegen de rugleuning die de warmte
kunnen isoleren, zoals een afdekking of een
kussen. Het kan ervoor zorgen dat het
stoelverwarmingssysteem oververhit raakt.
Zitten op een oververhitte stoel kan
ernstige brandwonden veroorzaken door
de toename van de temperatuur op het
oppervlak van de stoel.
32)Plaats geen zware voorwerpen met
scherpe delen op de stoel en plaats geen
naalden of spelden in de stoel. Dit kan
ertoe leiden dat de stoel overmatig
verwarmd wordt en resulteren in letsel door
lichte brandwonden.
BELANGRIJK
7)De bekleding van de stoelen is
ontworpen om bestand te zijn tegen slijtage
bij normaal gebruik van het voertuig.
Desalniettemin zijn enkele
voorzorgsmaatregelen nodig. Vermijd
langdurig en/of excessief schuren tegen
kledingaccessoires zoals metalen gespen
en klittenband die, als ze veel druk
uitoefenen in een klein gebied, zouden
kunnen afbreken, met beschadiging van de
bekleding als gevolg.
HOOFDSTEUNEN
33)
Niet-instelbare hoofdsteunen
Uw voertuig is uitgerust met
niet-instelbare hoofdsteunen in de
rugzittingen van de bestuurder en
passagiers.
De niet-verstelbare hoofdsteunen
bevatten een bijgesneden bedekking
van schuim op de bovenste structuur
van de rugzittingen en zijn bedoeld om
u en de passagier te beschermen tegen
nekletsel.
Zet de rugzittingen rechtop, in de
rijpositie, zodat de hoofdsteun zich zo
dicht mogelijk bij de achterkant van u
hoofd bevindt.
BELANGRIJK
33)Controleer of de rugzittingen van de
stoelen goed rechtop staan, in de rijpositie,
voordat u met het voertuig wegrijdt. Het is
gevaarlijk te rijden met onjuiste ingestelde
rugzittingen. Als u hoofd geen steun heeft,
kunt u ernstig letsel aan u nek oplopen bij
een botsing.
22
KENNISMAKING MET HET VOERTUIG

STUURWIEL
AFSTELLING STUURWIEL
34) 35) 36)
De hoek van het stuurwiel wijzigen:
stop het voertuig en breng de
vergrendelhendel 1 fig. 12 onder de
stuurkolom naar beneden;
kantel het stuurwiel in de gewenste
positie en breng de hendel omhoog om
de kolom te vergrendelen;
probeer het stuurwiel omhoog en
omlaag te duwen om te controleren of
het stuurwiel goed vergrendelt is
alvorens weg te rijden.
BELANGRIJK
34)Het verstellen van het stuurwiel mag
alleen bij stilstaand voertuig en
uitgeschakelde motor gebeuren. Het is
gevaarlijk het stuurwiel te verstellen als het
voertuig beweegt. Als het stuurwiel wordt
verplaatst, kan dit ertoe leiden dat de
bestuurder abrupt naar links of rechts
draait. Dit kan leiden tot controleverlies of
een ongeluk.
35)Aftermarket werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (b.v. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem, de
garantie en de veiligheid in gevaar brengen
waardoor het voertuig niet meer aan de
typegoedkeuring voldoet.
36)Alvorens het voertuig te verlaten
ALTIJD de parkeerrem inschakelen, de
wielen draaien, de eerste versnelling
inschakelen bij een helling omhoog en de
achteruitversnelling bij een helling omlaag.
Als het voertuig op een steile helling wordt
geparkeerd, blokkeer de wielen dan met of
wiggen of stenen. Bij het verlaten van het
voertuig, altijd de portieren sluiten door op
het knopje op de sleutel te drukken.
SPIEGELS
BUITENSPIEGELS
37)
Breedtespiegel aan
bestuurderskant
De breedtespiegel bevat twee
welvingen op het oppervlak die worden
gescheiden door een lijn 1 fig. 13 voor
binnen- en buitengebieden.
Het binnengebied is een standaard
bolle spiegel terwijl het buitengebied
een breder zicht geeft binnen hetzelfde
bereik. Deze combinatie geeft biedt
zekerheid bij het wisselen van rijbaan.
Objecten in het buitengebied zijn verder
weg dan in het binnengebied.
1204050101-12A-001AB
1304060101-12A-001AB
23

KOPLAMPSPROEIERS(indien aanwezig)
Het contact moet zijn ingeschakeld
(AAN) en de koplampen moeten aan
zijn.
De koplampsproeiers fig. 22 werken
automatisch elke vijfde maal dat de
ruitensproeier wordt geactiveerd. Als u
de koplampsproeiers wilt bedienen,
dubbeltikt u tegen de wisserhendel.
BELANGRIJK
42)Plaats alleen ruitenvloeistof of gewoon
water in het reservoir. Het gebruik van
antivries als ruitensproeiervloeistof is
gevaarlijk. Als dit op de ruit wordt
gespoten, raakt de ruit bevuild, hetgeen de
zichtbaarheid beïnvloed en kan resulteren
in een ongeluk.43)Gebruik ruitenvloeistof alleen in
combinatie met antivries als het vriest. Het
gebruik van ruitenvloeistof zonder antivries
bij weersomstandigheden onder nul is
gevaarlijk, aangezien de ruit kan bevriezen
en uw zicht kan belemmeren, hetgeen kan
resulteren in een ongeluk. Zorg er
bovendien voor dat de ruit voldoende is
opgewarmd door middel van de
ruitverwarming voordat u er ruitenvloeistof
op spuit.
44)Zorg ervoor dat het systeem is
uitgeschakeld als de voorruit moet worden
schoongemaakt.
BELANGRIJK
8)Gebruik de ruitenwisser niet om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwisser niet meer werkt,ook
niet nadat de motor opnieuw is gestart,
neemt u contact op met het Abarth
Servicenetwerk.
9)Schakel de ruitenwissers niet met van de
ruit opgeheven wisserbladen in.
10)Schakel de regensensor nooit in tijdens
een schoonmaakbeurt in een wasstraat.
11)Zorg er bij ijs op de ruit voor dat de
wissers correct worden losgemaakt.
2204110102-L37-007AB
31

Controlelampje Betekenis
Tire Pressure Monitoring System WAARSCHUWINGSLAMPJE (TPMS)
Bij een storing in het bandenspanningsysteem knippert het lampje voor de bandenspanning
ongeveer 1 minuut als het contact wordt ingeschakeld (AAN) en ingeschakeld blijft. Neem zo
snel mogelijk contact op met het Abarth Servicenetwerk. Als het waarschuwingslampje brandt
en de pieptoon hoorbaar is (ongeveer 3 seconden), is de bandenspanning te laag in een of meer
banden. Inspecteer de banden en pas de gespecificeerde bandendruk toe.
Verhoog de bandenspanning als de banden koud zijn. De bandenspanning varieert naar gelang
de temperatuur van de band. Breng daarom het voertuig 1 uur tot stilstand of rijd 1,6 km of
minder alvorens de bandenspanning aan te passen. Als warme banden aan koude inflatiedruk
worden blootgesteld, kan het waarschuwingslampje of de pieptoon worden ingeschakeld nadat
de banden afkoelen en de druk onder de specificatie valt. Een TPMS-waarschuwingslampje
voor een lage bandenspanning vanwege koude weersomstandigheden blijft branden, zelfs
indien de omgevingstemperatuur stijft. Het is in dit geval tevens nodig de bandenspanning aan
te passen. Als het TPMS-waarschuwingslampje gaat branden vanwege een daling in de
luchtdruk, moet u ervoor zorgen dat de bandenspanning wordt gecontroleerd.
Naar verloop van tijd verliezen banden lucht op een natuurlijke manier. Het TPMS kan niet
aangeven of de banden op een natuurlijke manier te zacht zijn geworden of dat u een lekke
band heeft. Als echter slechts een van de vier banden een lage bandenspanning heeft, is dit een
indicatie voor een probleem; u moet iemand het voertuig langzaam voorruit laten rijden zodat u
de lege band kunt controleren op insnijdingen of metalen voorwerpen in de band of zijwand.
Plaats een paar druppels water op het ventiel om te controleren op belvorming, hetgeen een
slecht ventiel aangeeft. Lekken moeten worden opgelost; het is niet voldoende de band alleen
op te pompen, aangezien lekken gevaarlijk zijn. Breng uw voertuig naar een dealer van het
Abarth Servicenetwerk. Deze beschikt over de benodigde apparatuur om banden en
TPMS-systemen te herstellen en kan de beste vervangingsband voor uw voertuig bestellen.
63) 64)
61

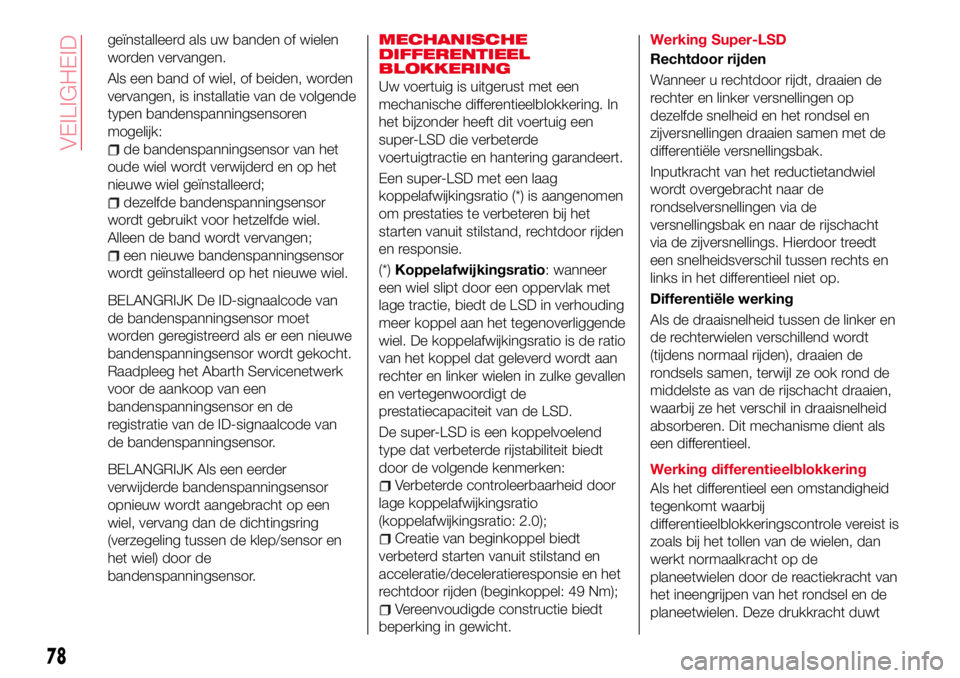

geïnstalleerd als uw banden of wielen
worden vervangen.
Als een band of wiel, of beiden, worden
vervangen, is installatie van de volgende
typen bandenspanningsensoren
mogelijk:
de bandenspanningsensor van het
oude wiel wordt verwijderd en op het
nieuwe wiel geïnstalleerd;
dezelfde bandenspanningsensor
wordt gebruikt voor hetzelfde wiel.
Alleen de band wordt vervangen;
een nieuwe bandenspanningsensor
wordt geïnstalleerd op het nieuwe wiel.
BELANGRIJK De ID-signaalcode van
de bandenspanningsensor moet
worden geregistreerd als er een nieuwe
bandenspanningsensor wordt gekocht.
Raadpleeg het Abarth Servicenetwerk
voor de aankoop van een
bandenspanningsensor en de
registratie van de ID-signaalcode van
de bandenspanningsensor.
BELANGRIJK Als een eerder
verwijderde bandenspanningsensor
opnieuw wordt aangebracht op een
wiel, vervang dan de dichtingsring
(verzegeling tussen de klep/sensor en
het wiel) door de
bandenspanningsensor.MECHANISCHE
DIFFERENTIEEL
BLOKKERING
Uw voertuig is uitgerust met een
mechanische differentieelblokkering. In
het bijzonder heeft dit voertuig een
super-LSD die verbeterde
voertuigtractie en hantering garandeert.
Een super-LSD met een laag
koppelafwijkingsratio (*) is aangenomen
om prestaties te verbeteren bij het
starten vanuit stilstand, rechtdoor rijden
en responsie.
(*)Koppelafwijkingsratio: wanneer
een wiel slipt door een oppervlak met
lage tractie, biedt de LSD in verhouding
meer koppel aan het tegenoverliggende
wiel. De koppelafwijkingsratio is de ratio
van het koppel dat geleverd wordt aan
rechter en linker wielen in zulke gevallen
en vertegenwoordigt de
prestatiecapaciteit van de LSD.
De super-LSD is een koppelvoelend
type dat verbeterde rijstabiliteit biedt
door de volgende kenmerken:
Verbeterde controleerbaarheid door
lage koppelafwijkingsratio
(koppelafwijkingsratio: 2.0);
Creatie van beginkoppel biedt
verbeterd starten vanuit stilstand en
acceleratie/deceleratieresponsie en het
rechtdoor rijden (beginkoppel: 49 Nm);
Vereenvoudigde constructie biedt
beperking in gewicht.Werking Super-LSD
Rechtdoor rijden
Wanneer u rechtdoor rijdt, draaien de
rechter en linker versnellingen op
dezelfde snelheid en het rondsel en
zijversnellingen draaien samen met de
differentiële versnellingsbak.
Inputkracht van het reductietandwiel
wordt overgebracht naar de
rondselversnellingen via de
versnellingsbak en naar de rijschacht
via de zijversnellings. Hierdoor treedt
een snelheidsverschil tussen rechts en
links in het differentieel niet op.
Differentiële werking
Als de draaisnelheid tussen de linker en
de rechterwielen verschillend wordt
(tijdens normaal rijden), draaien de
rondsels samen, terwijl ze ook rond de
middelste as van de rijschacht draaien,
waarbij ze het verschil in draaisnelheid
absorberen. Dit mechanisme dient als
een differentieel.
Werking differentieelblokkering
Als het differentieel een omstandigheid
tegenkomt waarbij
differentieelblokkeringscontrole vereist is
zoals bij het tollen van de wielen, dan
werkt normaalkracht op de
planeetwielen door de reactiekracht van
het ineengrijpen van het rondsel en de
planeetwielen. Deze drukkracht duwt
78
VEILIGHEID

Zwangeren en personen met
ernstige medische aandoeningen
Zwangeren moeten te allen tijde
veiligheidsgordels dragen. Vraag uw
arts naar specifieke aanbevelingen.
De heupgordel moet ZO STRAK EN
LAAG MOGELIJK OVER DE HEUPEN
worden gedragen. De schoudergordel
moet correct over de schouder worden
geplaatst, maar nooit over het gebied
van de maag fig. 60.Personen met ernstige medische
aandoeningen moeten ook
veiligheidsgordels dragen. Raadpleeg
uw arts voor speciale instructies
betreffende medische aandoeningen.
Noodvergrendelmodus
Als de veiligheidsgordel is vastgemaakt,
bevindt deze zich altijd in de
noodvergrendelmodus.
In de noodvergrendelmodus zit de
gordel comfortabel om de inzittende en
vergrendelt de oprolautomaat bij een
botsing.
Als de gordel vergrendelt en niet kan
worden losgetrokken, trek dan eenmaal
aan de gordel en probeer de gordel
langzaam uit te trekken. Als dit niet lukt,
trekt u eenmaal krachtig aan de gordel
waarna u deze weer loslaat. Trek de
gordel vervolgens nogmaals langzaam
uit.
GEBRUIK VAN DE
VEILIGHEIDSGORDELS
81) 82) 83) 84) 85) 86) 87)
De veiligheidsgordel vastmaken
1: gesp gordel fig. 61;
2: sluiting gordel.plaats de heupgordel zo laag mogelijk 1
fig. 62, niet op de maagstreek 2, en pas
de schoudergordel 3 vervolgens aan
zodat deze stevig tegen uw lichaam
aanligt.
De veiligheidsgordel losmaken
Druk knop 1 fig. 63 in op de sluiting van
de veiligheidsgordel. Als een gordel niet
volledig terugloopt, trekt u deze uit en
inspecteert u deze op knikken en
5903020100-12A-001AB
6006050100-CHD-003
6103020201-121-001AB
6203020201-122-002AB
81

Tabel voorwaarde aan/uit indicatielampje uitschakeling passagiersairbag
Het indicatielampje gaat branden bij inschakeling van het contact als de passagiersdetectiesensor normaal is. Het lampje gaat
na enkele seconden uit. Het indicatielampje gaat vervolgens aan of blijft uit in de volgende omstandigheden:
Voorwaarde waargenomen
door het
passagiersdetectiesysteemIndicatielampje uitschakeling
passagiersairbagFront- en zijairbags
passagierszijdeGordelspansysteem
passagiersstoel
Leeg (ongebruikt)Uitgeschakeld Uitgeschakeld
Een kind in een kinderzitje (*)
Uitgeschakeld Uitgeschakeld
Volwassene (**)
(***)Gereed Gereed
(*) Afhankelijk van de grootte en de zithouding van uw kind kan het zijn dat de detectiesensor een kind op de stoel, in een
kinderzitje of op een zitverhoger niet waarneemt.
(**) Afhankelijk van de lichaamsbouw van de persoon kunnen de sensoren een kleinere volwassene op de passagiersstoel als
een kind waarnemen.
(***) Wordt na korte tijd uitgeschakeld.
Laat niemand op de passagiersstoel plaatsnemen en neem onmiddellijk contact op met het Abarth Servicenetwerk als de beide
indicatielampjes voor uitschakeling passagiersairbag de gespecificeerde tijd gaan branden bij inschakeling van het contact, of
als ze niet gaan branden volgens de voorwaarden gegeven in de tabel indicatielampje uitschakeling passagiersairbag. Het is
mogelijk dat het systeem niet correct werkt bij een ongeval.
107
