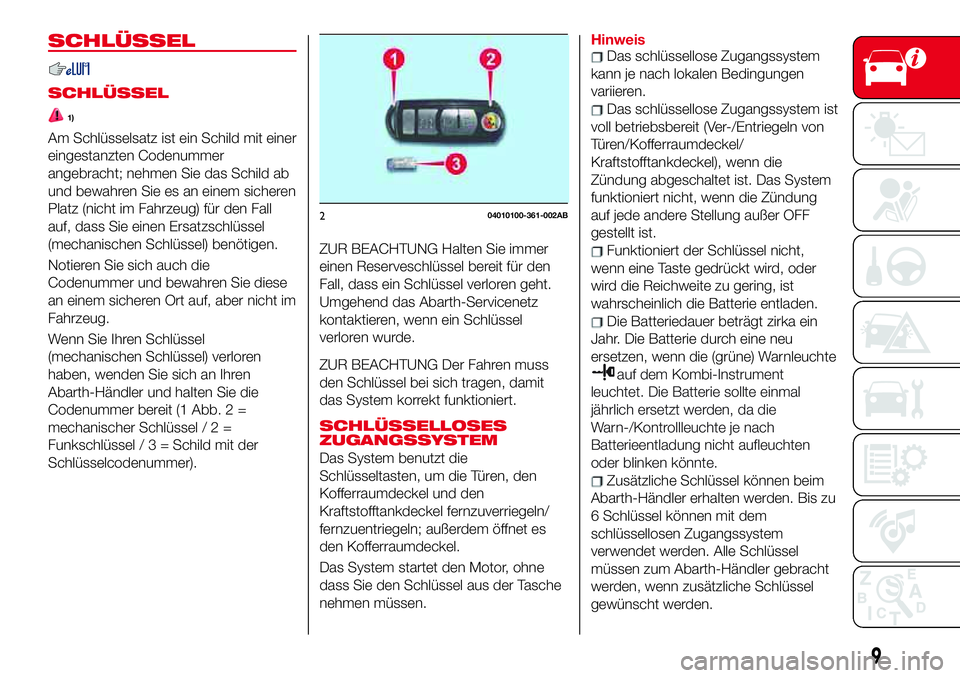

SCHLÜSSEL
SCHLÜSSEL
1)
Am Schlüsselsatz ist ein Schild mit einer
eingestanzten Codenummer
angebracht; nehmen Sie das Schild ab
und bewahren Sie es an einem sicheren
Platz (nicht im Fahrzeug) für den Fall
auf, dass Sie einen Ersatzschlüssel
(mechanischen Schlüssel) benötigen.
Notieren Sie sich auch die
Codenummer und bewahren Sie diese
an einem sicheren Ort auf, aber nicht im
Fahrzeug.
Wenn Sie Ihren Schlüssel
(mechanischen Schlüssel) verloren
haben, wenden Sie sich an Ihren
Abarth-Händler und halten Sie die
Codenummer bereit (1 Abb. 2 =
mechanischerSchlüssel/2=
Funkschlüssel/3=Schildmitder
Schlüsselcodenummer).
ZUR BEACHTUNG Halten Sie immer
einen Reserveschlüssel bereit für den
Fall, dass ein Schlüssel verloren geht.
Umgehend das Abarth-Servicenetz
kontaktieren, wenn ein Schlüssel
verloren wurde.
ZUR BEACHTUNG Der Fahren muss
den Schlüssel bei sich tragen, damit
das System korrekt funktioniert.
SCHLÜSSELLOSES
ZUGANGSSYSTEM
Das System benutzt die
Schlüsseltasten, um die Türen, den
Kofferraumdeckel und den
Kraftstofftankdeckel fernzuverriegeln/
fernzuentriegeln; außerdem öffnet es
den Kofferraumdeckel.
Das System startet den Motor, ohne
dass Sie den Schlüssel aus der Tasche
nehmen müssen.Hinweis
Das schlüssellose Zugangssystem
kann je nach lokalen Bedingungen
variieren.
Das schlüssellose Zugangssystem ist
voll betriebsbereit (Ver-/Entriegeln von
Türen/Kofferraumdeckel/
Kraftstofftankdeckel), wenn die
Zündung abgeschaltet ist. Das System
funktioniert nicht, wenn die Zündung
auf jede andere Stellung außer OFF
gestellt ist.
Funktioniert der Schlüssel nicht,
wenn eine Taste gedrückt wird, oder
wird die Reichweite zu gering, ist
wahrscheinlich die Batterie entladen.
Die Batteriedauer beträgt zirka ein
Jahr. Die Batterie durch eine neu
ersetzen, wenn die (grüne) Warnleuchte
auf dem Kombi-Instrument
leuchtet. Die Batterie sollte einmal
jährlich ersetzt werden, da die
Warn-/Kontrollleuchte je nach
Batterieentladung nicht aufleuchten
oder blinken könnte.
Zusätzliche Schlüssel können beim
Abarth-Händler erhalten werden. Bis zu
6 Schlüssel können mit dem
schlüssellosen Zugangssystem
verwendet werden. Alle Schlüssel
müssen zum Abarth-Händler gebracht
werden, wenn zusätzliche Schlüssel
gewünscht werden.
204010100-361-002AB
9

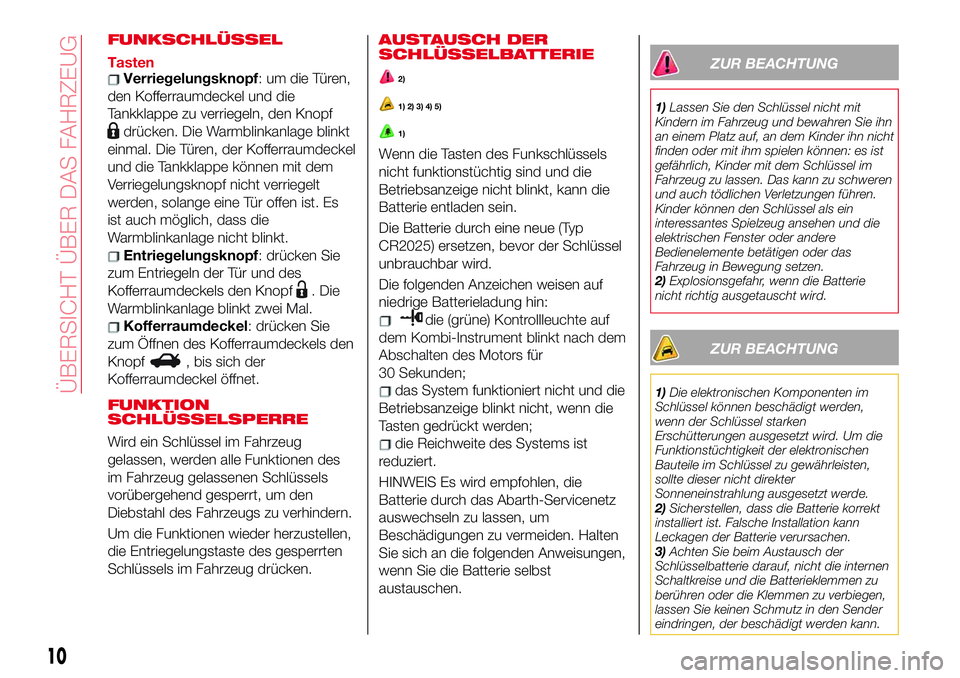

FUNKSCHLÜSSEL
TastenVerriegelungsknopf:umdieTüren,
den Kofferraumdeckel und die
Tankklappe zu verriegeln, den Knopf
drücken. Die Warmblinkanlage blinkt
einmal. Die Türen, der Kofferraumdeckel
und die Tankklappe können mit dem
Verriegelungsknopf nicht verriegelt
werden, solange eine Tür offen ist. Es
ist auch möglich, dass die
Warmblinkanlage nicht blinkt.
Entriegelungsknopf: drücken Sie
zum Entriegeln der Tür und des
Kofferraumdeckels den Knopf
.Die
Warmblinkanlage blinkt zwei Mal.
Kofferraumdeckel: drücken Sie
zum Öffnen des Kofferraumdeckels den
Knopf
, bis sich der
Kofferraumdeckel öffnet.
FUNKTION
SCHLÜSSELSPERRE
Wird ein Schlüssel im Fahrzeug
gelassen, werden alle Funktionen des
im Fahrzeug gelassenen Schlüssels
vorübergehend gesperrt, um den
Diebstahl des Fahrzeugs zu verhindern.
Um die Funktionen wieder herzustellen,
die Entriegelungstaste des gesperrten
Schlüssels im Fahrzeug drücken.
AUSTAUSCH DER
SCHLÜSSELBATTERIE
2)
1) 2) 3) 4) 5)
1)
Wenn die Tasten des Funkschlüssels
nicht funktionstüchtig sind und die
Betriebsanzeige nicht blinkt, kann die
Batterie entladen sein.
Die Batterie durch eine neue (Typ
CR2025) ersetzen, bevor der Schlüssel
unbrauchbar wird.
Die folgenden Anzeichen weisen auf
niedrige Batterieladung hin:
die (grüne) Kontrollleuchte auf
dem Kombi-Instrument blinkt nach dem
Abschalten des Motors für
30 Sekunden;
das System funktioniert nicht und die
Betriebsanzeige blinkt nicht, wenn die
Tasten gedrückt werden;
die Reichweite des Systems ist
reduziert.
HINWEIS Es wird empfohlen, die
Batterie durch das Abarth-Servicenetz
auswechseln zu lassen, um
Beschädigungen zu vermeiden. Halten
Sie sich an die folgenden Anweisungen,
wenn Sie die Batterie selbst
austauschen.
ZUR BEACHTUNG
1)Lassen Sie den Schlüssel nicht mit
Kindern im Fahrzeug und bewahren Sie ihn
an einem Platz auf, an dem Kinder ihn nicht
finden oder mit ihm spielen können: es ist
gefährlich, Kinder mit dem Schlüssel im
Fahrzeug zu lassen. Das kann zu schweren
und auch tödlichen Verletzungen führen.
Kinder können den Schlüssel als ein
interessantes Spielzeug ansehen und die
elektrischen Fenster oder andere
Bedienelemente betätigen oder das
Fahrzeug in Bewegung setzen.
2)Explosionsgefahr, wenn die Batterie
nicht richtig ausgetauscht wird.
ZUR BEACHTUNG
1)Die elektronischen Komponenten im
Schlüssel können beschädigt werden,
wenn der Schlüssel starken
Erschütterungen ausgesetzt wird. Um die
Funktionstüchtigkeit der elektronischen
Bauteile im Schlüssel zu gewährleisten,
sollte dieser nicht direkter
Sonneneinstrahlung ausgesetzt werde.
2)Sicherstellen, dass die Batterie korrekt
installiert ist. Falsche Installation kann
Leckagen der Batterie verursachen.
3)Achten Sie beim Austausch der
Schlüsselbatterie darauf, nicht die internen
Schaltkreise und die Batterieklemmen zu
berühren oder die Klemmen zu verbiegen,
lassen Sie keinen Schmutz in den Sender
eindringen, der beschädigt werden kann.
10
ÜBERSICHT ÜBER DAS FAHRZEUG

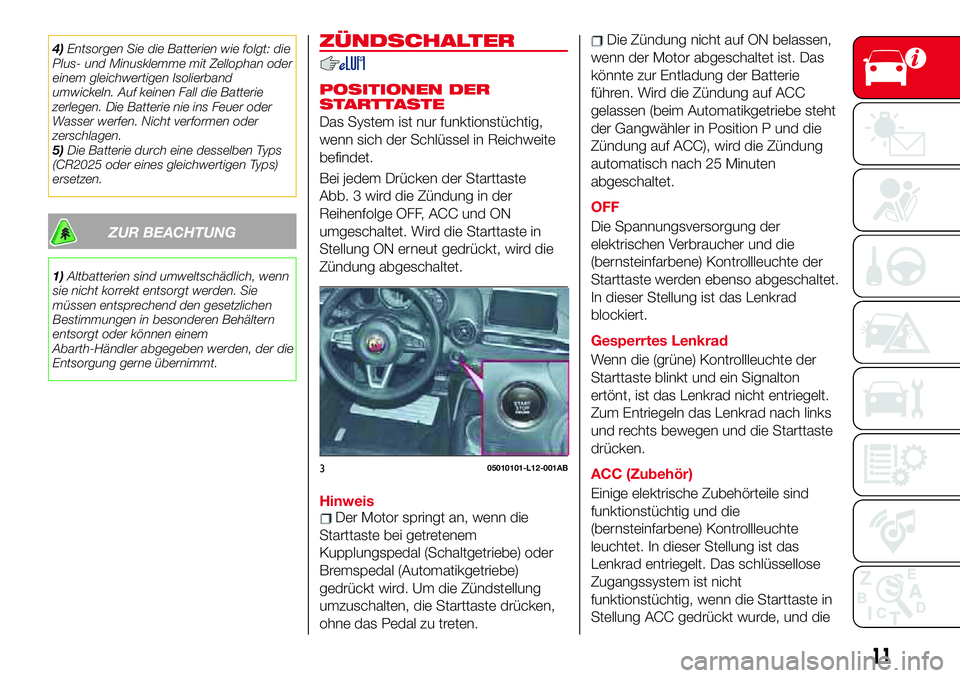

4)Entsorgen Sie die Batterien wie folgt: die
Plus- und Minusklemme mit Zellophan oder
einem gleichwertigen Isolierband
umwickeln. Auf keinen Fall die Batterie
zerlegen. Die Batterie nie ins Feuer oder
Wasser werfen. Nicht verformen oder
zerschlagen.
5)Die Batterie durch eine desselben Typs
(CR2025 oder eines gleichwertigen Typs)
ersetzen.
ZUR BEACHTUNG
1)Altbatterien sind umweltschädlich, wenn
sie nicht korrekt entsorgt werden. Sie
müssen entsprechend den gesetzlichen
Bestimmungen in besonderen Behältern
entsorgt oder können einem
Abarth-Händler abgegeben werden, der die
Entsorgung gerne übernimmt.
ZÜNDSCHALTER
POSITIONEN DER
STARTTASTE
Das System ist nur funktionstüchtig,
wenn sich der Schlüssel in Reichweite
befindet.
Bei jedem Drücken der Starttaste
Abb. 3 wird die Zündung in der
Reihenfolge OFF, ACC und ON
umgeschaltet. Wird die Starttaste in
Stellung ON erneut gedrückt, wird die
Zündung abgeschaltet.
Hinweis
Der Motor springt an, wenn die
Starttaste bei getretenem
Kupplungspedal (Schaltgetriebe) oder
Bremspedal (Automatikgetriebe)
gedrückt wird. Um die Zündstellung
umzuschalten, die Starttaste drücken,
ohne das Pedal zu treten.
Die Zündung nicht auf ON belassen,
wenn der Motor abgeschaltet ist. Das
könnte zur Entladung der Batterie
führen. Wird die Zündung auf ACC
gelassen (beim Automatikgetriebe steht
der Gangwähler in Position P und die
Zündung auf ACC), wird die Zündung
automatisch nach 25 Minuten
abgeschaltet.
OFF
Die Spannungsversorgung der
elektrischen Verbraucher und die
(bernsteinfarbene) Kontrollleuchte der
Starttaste werden ebenso abgeschaltet.
In dieser Stellung ist das Lenkrad
blockiert.
Gesperrtes Lenkrad
Wenn die (grüne) Kontrollleuchte der
Starttaste blinkt und ein Signalton
ertönt, ist das Lenkrad nicht entriegelt.
Zum Entriegeln das Lenkrad nach links
und rechts bewegen und die Starttaste
drücken.
ACC (Zubehör)
Einige elektrische Zubehörteile sind
funktionstüchtig und die
(bernsteinfarbene) Kontrollleuchte
leuchtet. In dieser Stellung ist das
Lenkrad entriegelt. Das schlüssellose
Zugangssystem ist nicht
funktionstüchtig, wenn die Starttaste in
Stellung ACC gedrückt wurde, und die
305010101-L12-001AB
11

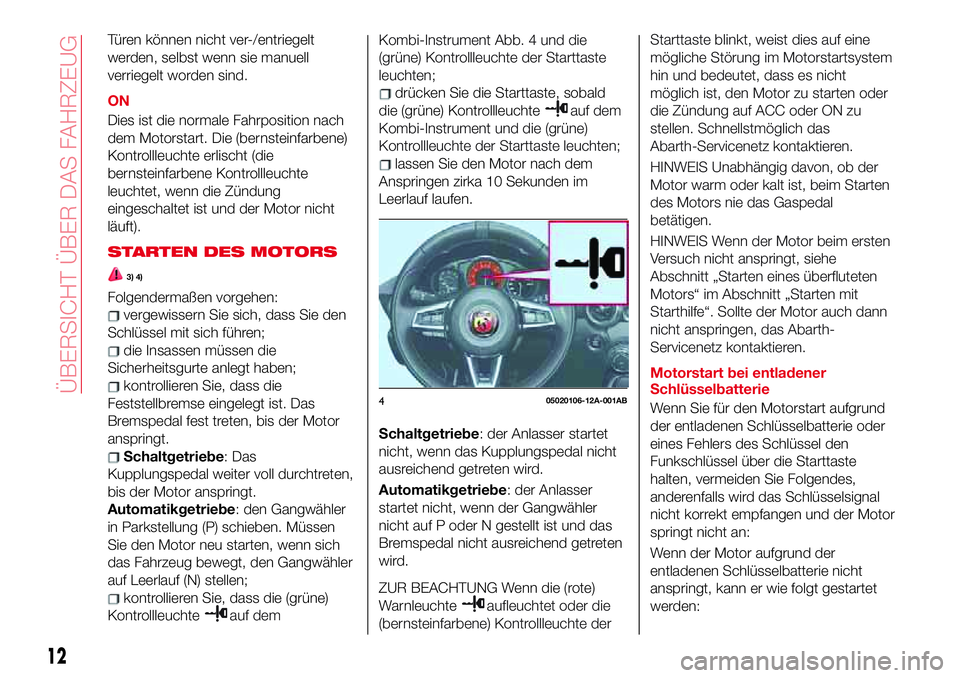

Türen können nicht ver-/entriegelt
werden, selbst wenn sie manuell
verriegelt worden sind.
ON
Dies ist die normale Fahrposition nach
dem Motorstart. Die (bernsteinfarbene)
Kontrollleuchte erlischt (die
bernsteinfarbene Kontrollleuchte
leuchtet, wenn die Zündung
eingeschaltet ist und der Motor nicht
läuft).
STARTEN DES MOTORS
3) 4)
Folgendermaßen vorgehen:
vergewissern Sie sich, dass Sie den
Schlüssel mit sich führen;
die Insassen müssen die
Sicherheitsgurte anlegt haben;
kontrollieren Sie, dass die
Feststellbremse eingelegt ist. Das
Bremspedal fest treten, bis der Motor
anspringt.
Schaltgetriebe:Das
Kupplungspedal weiter voll durchtreten,
bis der Motor anspringt.
Automatikgetriebe: den Gangwähler
in Parkstellung (P) schieben. Müssen
Sie den Motor neu starten, wenn sich
das Fahrzeug bewegt, den Gangwähler
auf Leerlauf (N) stellen;
kontrollieren Sie, dass die (grüne)
Kontrollleuchte
auf demKombi-Instrument Abb. 4 und die
(grüne) Kontrollleuchte der Starttaste
leuchten;
drücken Sie die Starttaste, sobald
die (grüne) Kontrollleuchte
auf dem
Kombi-Instrument und die (grüne)
Kontrollleuchte der Starttaste leuchten;
lassen Sie den Motor nach dem
Anspringen zirka 10 Sekunden im
Leerlauf laufen.
Schaltgetriebe: der Anlasser startet
nicht, wenn das Kupplungspedal nicht
ausreichend getreten wird.
Automatikgetriebe: der Anlasser
startet nicht, wenn der Gangwähler
nicht auf P oder N gestellt ist und das
Bremspedal nicht ausreichend getreten
wird.
ZUR BEACHTUNG Wenn die (rote)
Warnleuchte
aufleuchtet oder die
(bernsteinfarbene) Kontrollleuchte derStarttaste blinkt, weist dies auf eine
mögliche Störung im Motorstartsystem
hin und bedeutet, dass es nicht
möglich ist, den Motor zu starten oder
die Zündung auf ACC oder ON zu
stellen. Schnellstmöglich das
Abarth-Servicenetz kontaktieren.
HINWEIS Unabhängig davon, ob der
Motor warm oder kalt ist, beim Starten
des Motors nie das Gaspedal
betätigen.
HINWEIS Wenn der Motor beim ersten
Versuch nicht anspringt, siehe
Abschnitt „Starten eines überfluteten
Motors“ im Abschnitt „Starten mit
Starthilfe“. Sollte der Motor auch dann
nicht anspringen, das Abarth-
Servicenetz kontaktieren.
Motorstart bei entladener
Schlüsselbatterie
Wenn Sie für den Motorstart aufgrund
der entladenen Schlüsselbatterie oder
eines Fehlers des Schlüssel den
Funkschlüssel über die Starttaste
halten, vermeiden Sie Folgendes,
anderenfalls wird das Schlüsselsignal
nicht korrekt empfangen und der Motor
springt nicht an:
Wenn der Motor aufgrund der
entladenen Schlüsselbatterie nicht
anspringt, kann er wie folgt gestartet
werden:
405020106-12A-001AB
12
ÜBERSICHT ÜBER DAS FAHRZEUG

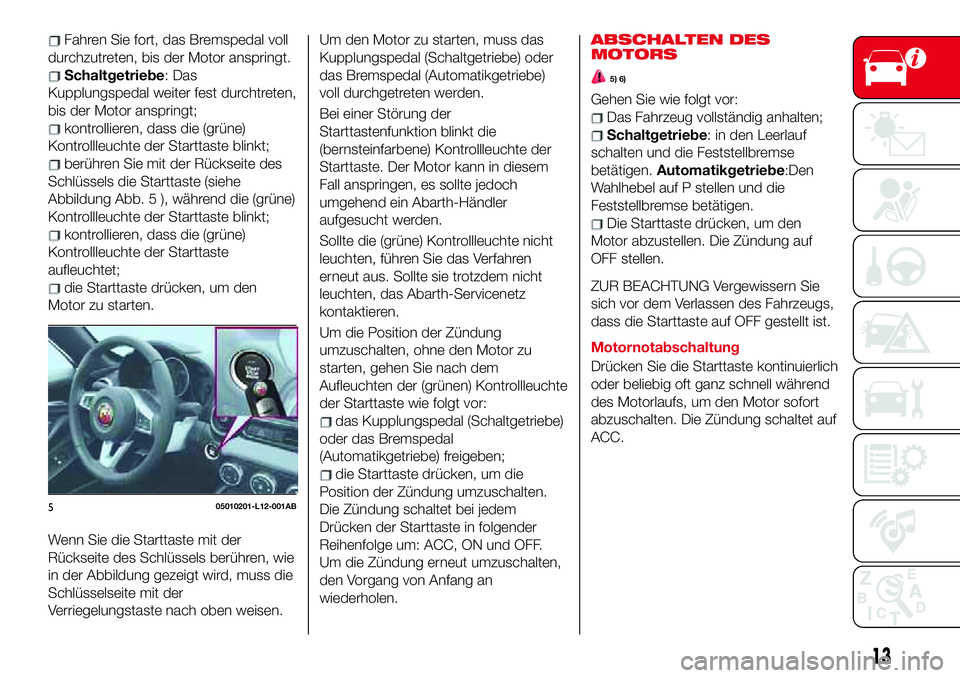

Fahren Sie fort, das Bremspedal voll
durchzutreten, bis der Motor anspringt.
Schaltgetriebe:Das
Kupplungspedal weiter fest durchtreten,
bis der Motor anspringt;
kontrollieren, dass die (grüne)
Kontrollleuchte der Starttaste blinkt;
berühren Sie mit der Rückseite des
Schlüssels die Starttaste (siehe
Abbildung Abb. 5 ), während die (grüne)
Kontrollleuchte der Starttaste blinkt;
kontrollieren, dass die (grüne)
Kontrollleuchte der Starttaste
aufleuchtet;
die Starttaste drücken, um den
Motor zu starten.
Wenn Sie die Starttaste mit der
Rückseite des Schlüssels berühren, wie
in der Abbildung gezeigt wird, muss die
Schlüsselseite mit der
Verriegelungstaste nach oben weisen.Um den Motor zu starten, muss das
Kupplungspedal (Schaltgetriebe) oder
das Bremspedal (Automatikgetriebe)
voll durchgetreten werden.
Bei einer Störung der
Starttastenfunktion blinkt die
(bernsteinfarbene) Kontrollleuchte der
Starttaste. Der Motor kann in diesem
Fall anspringen, es sollte jedoch
umgehend ein Abarth-Händler
aufgesucht werden.
Sollte die (grüne) Kontrollleuchte nicht
leuchten, führen Sie das Verfahren
erneut aus. Sollte sie trotzdem nicht
leuchten, das Abarth-Servicenetz
kontaktieren.
Um die Position der Zündung
umzuschalten, ohne den Motor zu
starten, gehen Sie nach dem
Aufleuchten der (grünen) Kontrollleuchte
der Starttaste wie folgt vor:
das Kupplungspedal (Schaltgetriebe)
oder das Bremspedal
(Automatikgetriebe) freigeben;
die Starttaste drücken, um die
Position der Zündung umzuschalten.
Die Zündung schaltet bei jedem
Drücken der Starttaste in folgender
Reihenfolge um: ACC, ON und OFF.
Um die Zündung erneut umzuschalten,
den Vorgang von Anfang an
wiederholen.
ABSCHALTEN DES
MOTORS
5) 6)
Gehen Sie wie folgt vor:
Das Fahrzeug vollständig anhalten;
Schaltgetriebe: in den Leerlauf
schalten und die Feststellbremse
betätigen.Automatikgetriebe:Den
Wahlhebel auf P stellen und die
Feststellbremse betätigen.
Die Starttaste drücken, um den
Motor abzustellen. Die Zündung auf
OFF stellen.
ZUR BEACHTUNG Vergewissern Sie
sich vor dem Verlassen des Fahrzeugs,
dass die Starttaste auf OFF gestellt ist.
Motornotabschaltung
Drücken Sie die Starttaste kontinuierlich
oder beliebig oft ganz schnell während
des Motorlaufs, um den Motor sofort
abzuschalten. Die Zündung schaltet auf
ACC.
505010201-L12-001AB
13

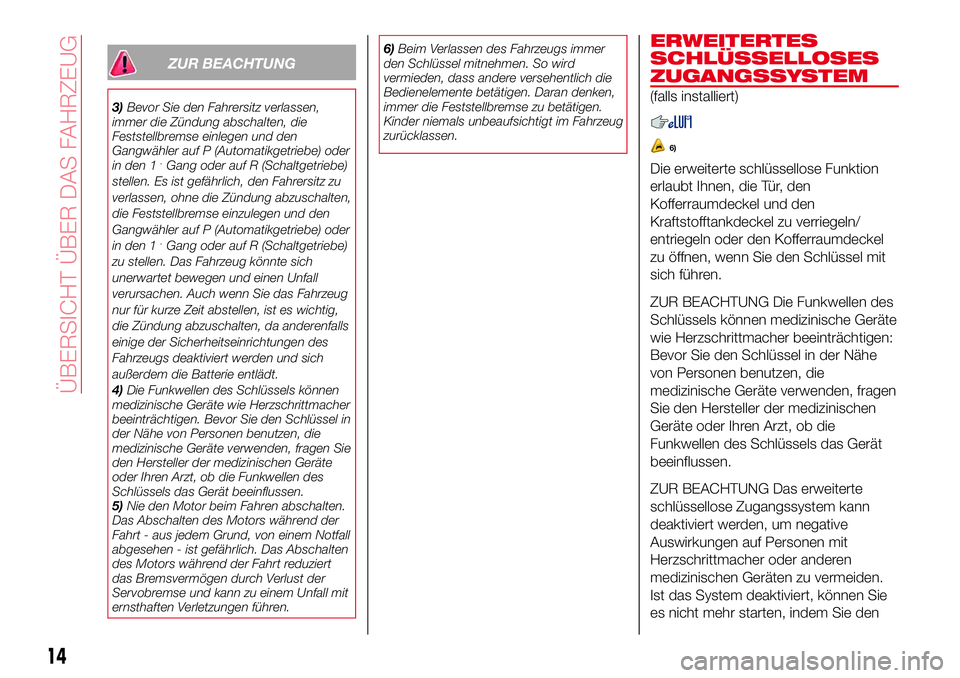

ZUR BEACHTUNG
3)Bevor Sie den Fahrersitz verlassen,
immer die Zündung abschalten, die
Feststellbremse einlegen und den
Gangwähler auf P (Automatikgetriebe) oder
in den 1
.Gang oder auf R (Schaltgetriebe)
stellen. Es ist gefährlich, den Fahrersitz zu
verlassen, ohne die Zündung abzuschalten,
die Feststellbremse einzulegen und den
Gangwähler auf P (Automatikgetriebe) oder
in den 1
.Gang oder auf R (Schaltgetriebe)
zu stellen. Das Fahrzeug könnte sich
unerwartet bewegen und einen Unfall
verursachen. Auch wenn Sie das Fahrzeug
nur für kurze Zeit abstellen, ist es wichtig,
die Zündung abzuschalten, da anderenfalls
einige der Sicherheitseinrichtungen des
Fahrzeugs deaktiviert werden und sich
außerdem die Batterie entlädt.
4)Die Funkwellen des Schlüssels können
medizinische Geräte wie Herzschrittmacher
beeinträchtigen. Bevor Sie den Schlüssel in
der Nähe von Personen benutzen, die
medizinische Geräte verwenden, fragen Sie
den Hersteller der medizinischen Geräte
oder Ihren Arzt, ob die Funkwellen des
Schlüssels das Gerät beeinflussen.
5)Nie den Motor beim Fahren abschalten.
Das Abschalten des Motors während der
Fahrt - aus jedem Grund, von einem Notfall
abgesehen - ist gefährlich. Das Abschalten
des Motors während der Fahrt reduziert
das Bremsvermögen durch Verlust der
Servobremse und kann zu einem Unfall mit
ernsthaften Verletzungen führen.6)Beim Verlassen des Fahrzeugs immer
den Schlüssel mitnehmen. So wird
vermieden, dass andere versehentlich die
Bedienelemente betätigen. Daran denken,
immer die Feststellbremse zu betätigen.
Kinder niemals unbeaufsichtigt im Fahrzeug
zurücklassen.
ERWEITERTES
SCHLÜSSELLOSES
ZUGANGSSYSTEM
(falls installiert)
6)
Die erweiterte schlüssellose Funktion
erlaubt Ihnen, die Tür, den
Kofferraumdeckel und den
Kraftstofftankdeckel zu verriegeln/
entriegeln oder den Kofferraumdeckel
zu öffnen, wenn Sie den Schlüssel mit
sich führen.
ZUR BEACHTUNG Die Funkwellen des
Schlüssels können medizinische Geräte
wie Herzschrittmacher beeinträchtigen:
Bevor Sie den Schlüssel in der Nähe
von Personen benutzen, die
medizinische Geräte verwenden, fragen
Sie den Hersteller der medizinischen
Geräte oder Ihren Arzt, ob die
Funkwellen des Schlüssels das Gerät
beeinflussen.
ZUR BEACHTUNG Das erweiterte
schlüssellose Zugangssystem kann
deaktiviert werden, um negative
Auswirkungen auf Personen mit
Herzschrittmacher oder anderen
medizinischen Geräten zu vermeiden.
Ist das System deaktiviert, können Sie
es nicht mehr starten, indem Sie den
14
ÜBERSICHT ÜBER DAS FAHRZEUG

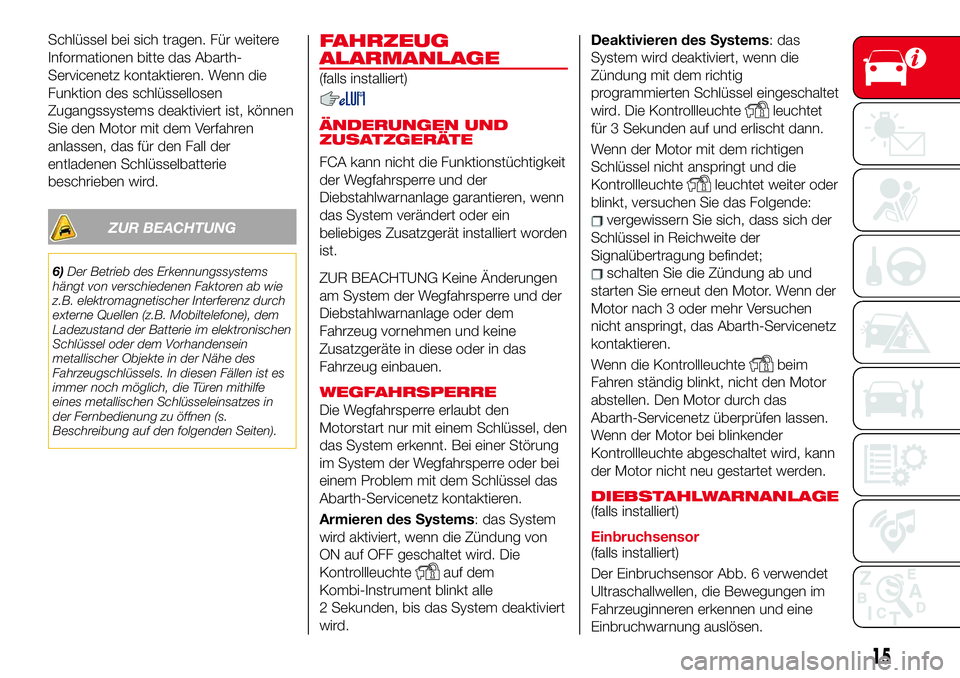

Schlüssel bei sich tragen. Für weitere
Informationen bitte das Abarth-
Servicenetz kontaktieren. Wenn die
Funktion des schlüssellosen
Zugangssystems deaktiviert ist, können
Sie den Motor mit dem Verfahren
anlassen, das für den Fall der
entladenen Schlüsselbatterie
beschrieben wird.
ZUR BEACHTUNG
6)Der Betrieb des Erkennungssystems
hängt von verschiedenen Faktoren ab wie
z.B. elektromagnetischer Interferenz durch
externe Quellen (z.B. Mobiltelefone), dem
Ladezustand der Batterie im elektronischen
Schlüssel oder dem Vorhandensein
metallischer Objekte in der Nähe des
Fahrzeugschlüssels. In diesen Fällen ist es
immer noch möglich, die Türen mithilfe
eines metallischen Schlüsseleinsatzes in
der Fernbedienung zu öffnen (s.
Beschreibung auf den folgenden Seiten).
FAHRZEUG
ALARMANLAGE
(falls installiert)
ÄNDERUNGEN UND
ZUSATZGERÄTE
FCA kann nicht die Funktionstüchtigkeit
der Wegfahrsperre und der
Diebstahlwarnanlage garantieren, wenn
das System verändert oder ein
beliebiges Zusatzgerät installiert worden
ist.
ZUR BEACHTUNG Keine Änderungen
am System der Wegfahrsperre und der
Diebstahlwarnanlage oder dem
Fahrzeug vornehmen und keine
Zusatzgeräte in diese oder in das
Fahrzeug einbauen.
WEGFAHRSPERRE
Die Wegfahrsperre erlaubt den
Motorstart nur mit einem Schlüssel, den
das System erkennt. Bei einer Störung
im System der Wegfahrsperre oder bei
einem Problem mit dem Schlüssel das
Abarth-Servicenetz kontaktieren.
Armieren des Systems: das System
wird aktiviert, wenn die Zündung von
ON auf OFF geschaltet wird. Die
Kontrollleuchte
auf dem
Kombi-Instrument blinkt alle
2 Sekunden, bis das System deaktiviert
wird.Deaktivieren des Systems: das
System wird deaktiviert, wenn die
Zündung mit dem richtig
programmierten Schlüssel eingeschaltet
wird. Die Kontrollleuchte
leuchtet
für 3 Sekunden auf und erlischt dann.
Wenn der Motor mit dem richtigen
Schlüssel nicht anspringt und die
Kontrollleuchte
leuchtet weiter oder
blinkt, versuchen Sie das Folgende:
vergewissern Sie sich, dass sich der
Schlüssel in Reichweite der
Signalübertragung befindet;
schalten Sie die Zündung ab und
starten Sie erneut den Motor. Wenn der
Motor nach 3 oder mehr Versuchen
nicht anspringt, das Abarth-Servicenetz
kontaktieren.
Wenn die Kontrollleuchte
beim
Fahren ständig blinkt, nicht den Motor
abstellen. Den Motor durch das
Abarth-Servicenetz überprüfen lassen.
Wenn der Motor bei blinkender
Kontrollleuchte abgeschaltet wird, kann
der Motor nicht neu gestartet werden.
DIEBSTAHLWARNANLAGE(falls installiert)
Einbruchsensor
(falls installiert)
Der Einbruchsensor Abb. 6 verwendet
Ultraschallwellen, die Bewegungen im
Fahrzeuginneren erkennen und eine
Einbruchwarnung auslösen.
15

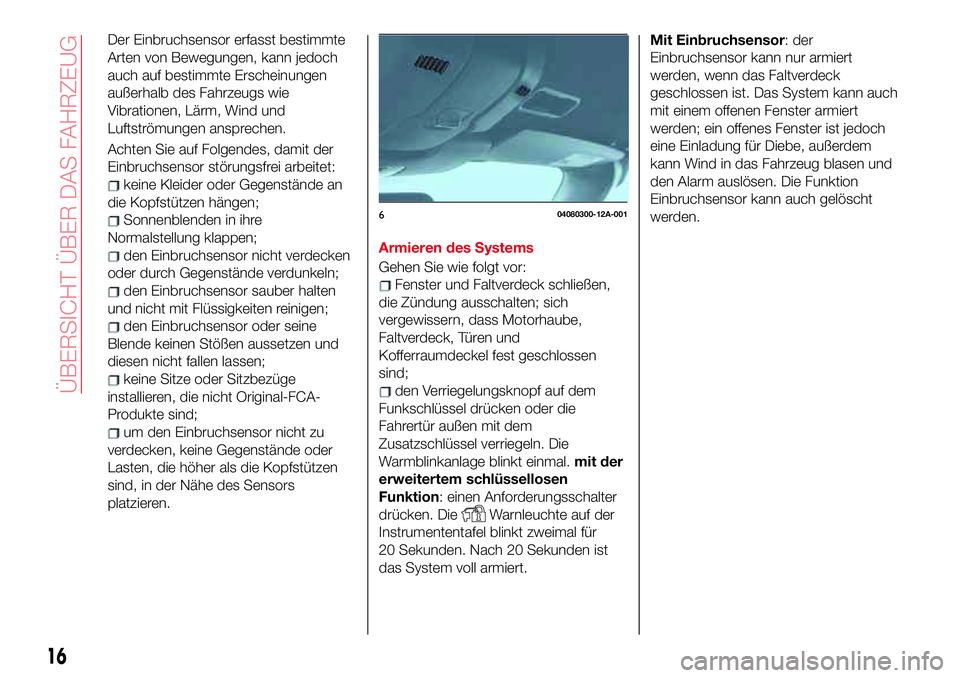

Der Einbruchsensor erfasst bestimmte
Arten von Bewegungen, kann jedoch
auch auf bestimmte Erscheinungen
außerhalb des Fahrzeugs wie
Vibrationen, Lärm, Wind und
Luftströmungen ansprechen.
Achten Sie auf Folgendes, damit der
Einbruchsensor störungsfrei arbeitet:
keine Kleider oder Gegenstände an
die Kopfstützen hängen;
Sonnenblenden in ihre
Normalstellung klappen;
den Einbruchsensor nicht verdecken
oder durch Gegenstände verdunkeln;
den Einbruchsensor sauber halten
und nicht mit Flüssigkeiten reinigen;
den Einbruchsensor oder seine
Blende keinen Stößen aussetzen und
diesen nicht fallen lassen;
keine Sitze oder Sitzbezüge
installieren, die nicht Original-FCA-
Produkte sind;
um den Einbruchsensor nicht zu
verdecken, keine Gegenstände oder
Lasten, die höher als die Kopfstützen
sind, in der Nähe des Sensors
platzieren.Armieren des Systems
Gehen Sie wie folgt vor:
Fenster und Faltverdeck schließen,
die Zündung ausschalten; sich
vergewissern, dass Motorhaube,
Faltverdeck, Türen und
Kofferraumdeckel fest geschlossen
sind;
den Verriegelungsknopf auf dem
Funkschlüssel drücken oder die
Fahrertür außen mit dem
Zusatzschlüssel verriegeln. Die
Warmblinkanlage blinkt einmal.mit der
erweitertem schlüssellosen
Funktion: einen Anforderungsschalter
drücken. Die
Warnleuchte auf der
Instrumententafel blinkt zweimal für
20 Sekunden. Nach 20 Sekunden ist
das System voll armiert.Mit Einbruchsensor: der
Einbruchsensor kann nur armiert
werden, wenn das Faltverdeck
geschlossen ist. Das System kann auch
mit einem offenen Fenster armiert
werden; ein offenes Fenster ist jedoch
eine Einladung für Diebe, außerdem
kann Wind in das Fahrzeug blasen und
den Alarm auslösen. Die Funktion
Einbruchsensor kann auch gelöscht
werden.
604080300-12A-001
16
ÜBERSICHT ÜBER DAS FAHRZEUG

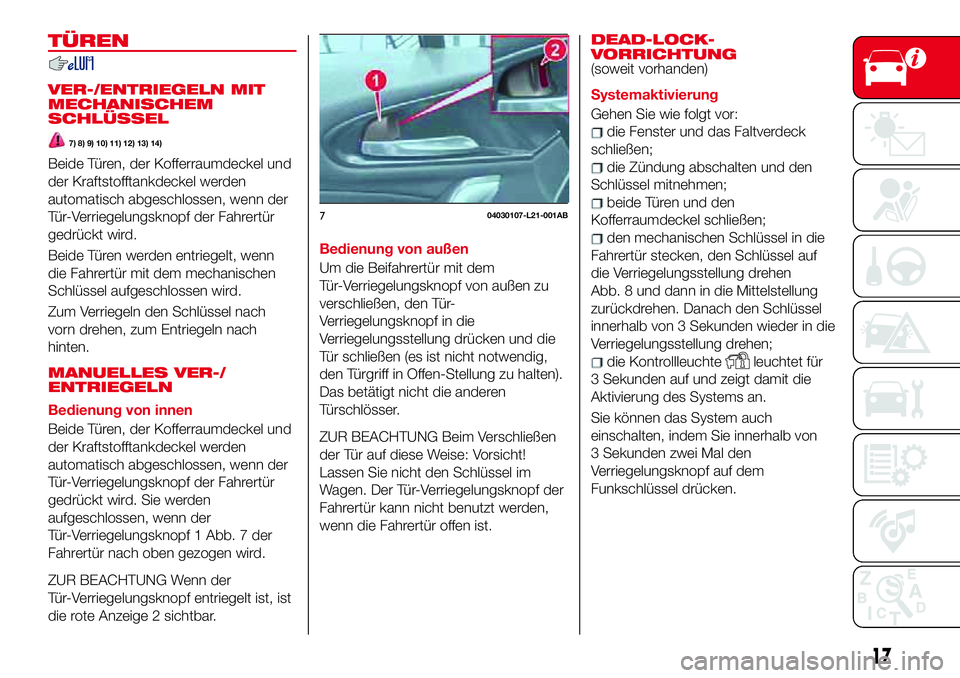

TÜREN
VER-/ENTRIEGELN MIT
MECHANISCHEM
SCHLÜSSEL
7) 8) 9) 10) 11) 12) 13) 14)
Beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel werden
automatisch abgeschlossen, wenn der
Tür-Verriegelungsknopf der Fahrertür
gedrückt wird.
Beide Türen werden entriegelt, wenn
die Fahrertür mit dem mechanischen
Schlüssel aufgeschlossen wird.
Zum Verriegeln den Schlüssel nach
vorn drehen, zum Entriegeln nach
hinten.
MANUELLES VER-/
ENTRIEGELN
Bedienung von innen
Beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel werden
automatisch abgeschlossen, wenn der
Tür-Verriegelungsknopf der Fahrertür
gedrückt wird. Sie werden
aufgeschlossen, wenn der
Tür-Verriegelungsknopf 1 Abb. 7 der
Fahrertür nach oben gezogen wird.
ZUR BEACHTUNG Wenn der
Tür-Verriegelungsknopf entriegelt ist, ist
die rote Anzeige 2 sichtbar.
Bedienung von außen
Um die Beifahrertür mit dem
Tür-Verriegelungsknopf von außen zu
verschließen, den Tür-
Verriegelungsknopf in die
Verriegelungsstellung drücken und die
Tür schließen (es ist nicht notwendig,
den Türgriff in Offen-Stellung zu halten).
Das betätigt nicht die anderen
Türschlösser.
ZUR BEACHTUNG Beim Verschließen
der Tür auf diese Weise: Vorsicht!
Lassen Sie nicht den Schlüssel im
Wagen. Der Tür-Verriegelungsknopf der
Fahrertür kann nicht benutzt werden,
wenn die Fahrertür offen ist.DEAD-LOCK-
VORRICHTUNG
(soweit vorhanden)
Systemaktivierung
Gehen Sie wie folgt vor:
die Fenster und das Faltverdeck
schließen;
die Zündung abschalten und den
Schlüssel mitnehmen;
beide Türen und den
Kofferraumdeckel schließen;
den mechanischen Schlüssel in die
Fahrertür stecken, den Schlüssel auf
die Verriegelungsstellung drehen
Abb. 8 und dann in die Mittelstellung
zurückdrehen. Danach den Schlüssel
innerhalb von 3 Sekunden wieder in die
Verriegelungsstellung drehen;
die Kontrollleuchteleuchtet für
3 Sekunden auf und zeigt damit die
Aktivierung des Systems an.
Sie können das System auch
einschalten, indem Sie innerhalb von
3 Sekunden zwei Mal den
Verriegelungsknopf auf dem
Funkschlüssel drücken.
704030107-L21-001AB
17

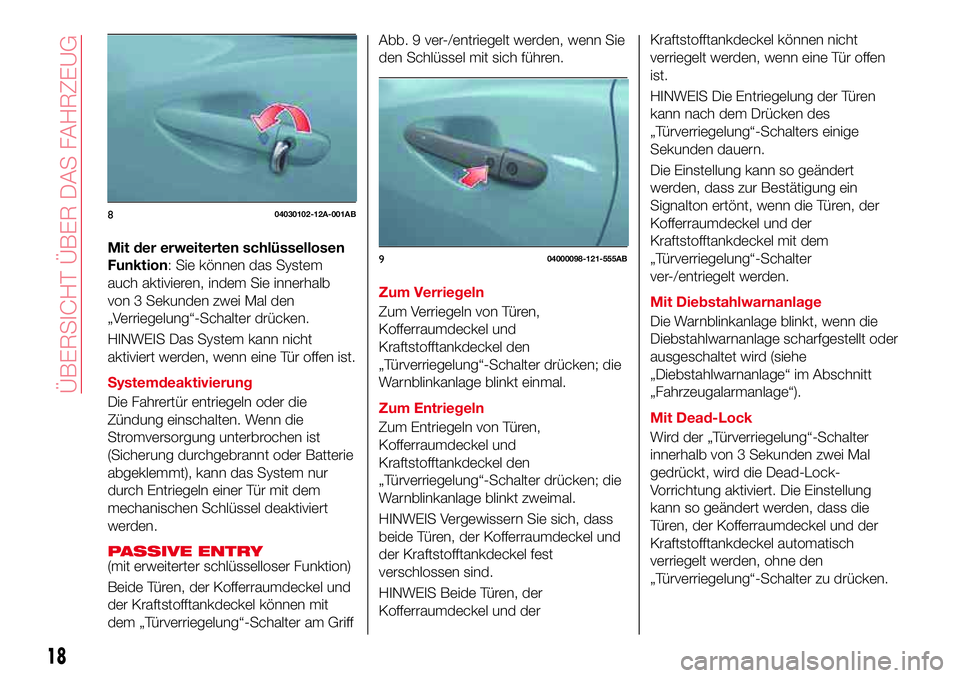

Mit der erweiterten schlüssellosen
Funktion: Sie können das System
auch aktivieren, indem Sie innerhalb
von 3 Sekunden zwei Mal den
„Verriegelung“-Schalter drücken.
HINWEIS Das System kann nicht
aktiviert werden, wenn eine Tür offen ist.
Systemdeaktivierung
Die Fahrertür entriegeln oder die
Zündung einschalten. Wenn die
Stromversorgung unterbrochen ist
(Sicherung durchgebrannt oder Batterie
abgeklemmt), kann das System nur
durch Entriegeln einer Tür mit dem
mechanischen Schlüssel deaktiviert
werden.
PASSIVE ENTRY(mit erweiterter schlüsselloser Funktion)
Beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel können mit
dem „Türverriegelung“-Schalter am GriffAbb. 9 ver-/entriegelt werden, wenn Sie
den Schlüssel mit sich führen.
Zum Verriegeln
Zum Verriegeln von Türen,
Kofferraumdeckel und
Kraftstofftankdeckel den
„Türverriegelung“-Schalter drücken; die
Warnblinkanlage blinkt einmal.
Zum Entriegeln
Zum Entriegeln von Türen,
Kofferraumdeckel und
Kraftstofftankdeckel den
„Türverriegelung“-Schalter drücken; die
Warnblinkanlage blinkt zweimal.
HINWEIS Vergewissern Sie sich, dass
beide Türen, der Kofferraumdeckel und
der Kraftstofftankdeckel fest
verschlossen sind.
HINWEIS Beide Türen, der
Kofferraumdeckel und derKraftstofftankdeckel können nicht
verriegelt werden, wenn eine Tür offen
ist.
HINWEIS Die Entriegelung der Türen
kann nach dem Drücken des
„Türverriegelung“-Schalters einige
Sekunden dauern.
Die Einstellung kann so geändert
werden, dass zur Bestätigung ein
Signalton ertönt, wenn die Türen, der
Kofferraumdeckel und der
Kraftstofftankdeckel mit dem
„Türverriegelung“-Schalter
ver-/entriegelt werden.
Mit Diebstahlwarnanlage
Die Warnblinkanlage blinkt, wenn die
Diebstahlwarnanlage scharfgestellt oder
ausgeschaltet wird (siehe
„Diebstahlwarnanlage“ im Abschnitt
„Fahrzeugalarmanlage“).
Mit Dead-Lock
Wird der „Türverriegelung“-Schalter
innerhalb von 3 Sekunden zwei Mal
gedrückt, wird die Dead-Lock-
Vorrichtung aktiviert. Die Einstellung
kann so geändert werden, dass die
Türen, der Kofferraumdeckel und der
Kraftstofftankdeckel automatisch
verriegelt werden, ohne den
„Türverriegelung“-Schalter zu drücken.
804030102-12A-001AB
904000098-121-555AB
18
ÜBERSICHT ÜBER DAS FAHRZEUG
