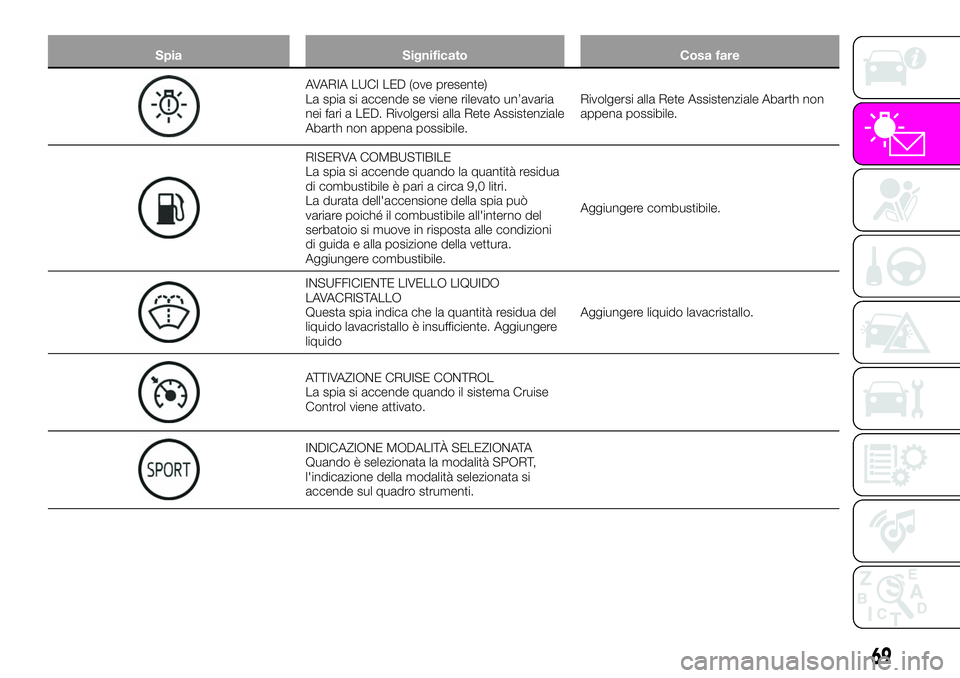

Spia Significato Cosa fare
AVARIA LUCI LED (ove presente)
La spia si accende se viene rilevato un’avaria
nei fari a LED. Rivolgersi alla Rete Assistenziale
Abarth non appena possibile.Rivolgersi alla Rete Assistenziale Abarth non
appena possibile.
RISERVA COMBUSTIBILE
La spia si accende quando la quantità residua
di combustibile è pari a circa 9,0 litri.
La durata dell'accensione della spia può
variare poiché il combustibile all'interno del
serbatoio si muove in risposta alle condizioni
di guida e alla posizione della vettura.
Aggiungere combustibile.Aggiungere combustibile.
INSUFFICIENTE LIVELLO LIQUIDO
LAVACRISTALLO
Questa spia indica che la quantità residua del
liquido lavacristallo è insufficiente. Aggiungere
liquidoAggiungere liquido lavacristallo.
ATTIVAZIONE CRUISE CONTROL
La spia si accende quando il sistema Cruise
Control viene attivato.
INDICAZIONE MODALITÀ SELEZIONATA
Quando è selezionata la modalità SPORT,
l'indicazione della modalità selezionata si
accende sul quadro strumenti.
69

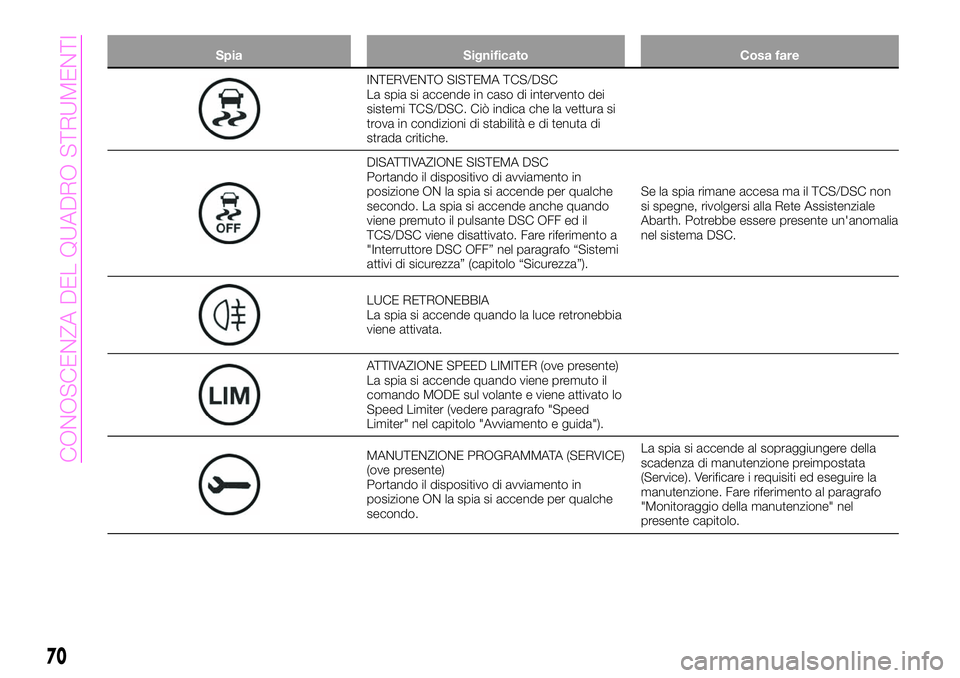

Spia Significato Cosa fare
INTERVENTO SISTEMA TCS/DSC
La spia si accende in caso di intervento dei
sistemi TCS/DSC. Ciò indica che la vettura si
trova in condizioni di stabilità e di tenuta di
strada critiche.
DISATTIVAZIONE SISTEMA DSC
Portando il dispositivo di avviamento in
posizione ON la spia si accende per qualche
secondo. La spia si accende anche quando
viene premuto il pulsante DSC OFF ed il
TCS/DSC viene disattivato. Fare riferimento a
"Interruttore DSC OFF” nel paragrafo “Sistemi
attivi di sicurezza” (capitolo “Sicurezza”).Se la spia rimane accesa ma il TCS/DSC non
si spegne, rivolgersi alla Rete Assistenziale
Abarth. Potrebbe essere presente un'anomalia
nel sistema DSC.
LUCE RETRONEBBIA
La spia si accende quando la luce retronebbia
viene attivata.
ATTIVAZIONE SPEED LIMITER (ove presente)
La spia si accende quando viene premuto il
comando MODE sul volante e viene attivato lo
Speed Limiter (vedere paragrafo "Speed
Limiter" nel capitolo "Avviamento e guida").
MANUTENZIONE PROGRAMMATA (SERVICE)
(ove presente)
Portando il dispositivo di avviamento in
posizione ON la spia si accende per qualche
secondo.La spia si accende al sopraggiungere della
scadenza di manutenzione preimpostata
(Service). Verificare i requisiti ed eseguire la
manutenzione. Fare riferimento al paragrafo
"Monitoraggio della manutenzione" nel
presente capitolo.
70
CONOSCENZA DEL QUADRO STRUMENTI

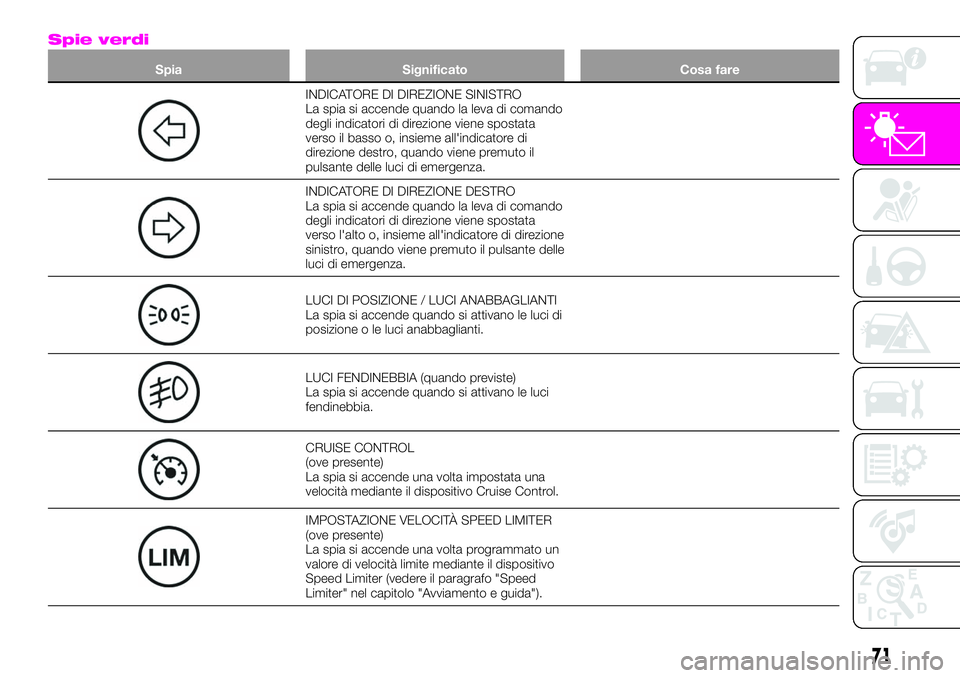

Spie verdi
Spia Significato Cosa fare
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando
degli indicatori di direzione viene spostata
verso il basso o, insieme all'indicatore di
direzione destro, quando viene premuto il
pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando
degli indicatori di direzione viene spostata
verso l'alto o, insieme all'indicatore di direzione
sinistro, quando viene premuto il pulsante delle
luci di emergenza.
LUCI DI POSIZIONE / LUCI ANABBAGLIANTI
La spia si accende quando si attivano le luci di
posizione o le luci anabbaglianti.
LUCI FENDINEBBIA (quando previste)
La spia si accende quando si attivano le luci
fendinebbia.
CRUISE CONTROL
(ove presente)
La spia si accende una volta impostata una
velocità mediante il dispositivo Cruise Control.
IMPOSTAZIONE VELOCITÀ SPEED LIMITER
(ove presente)
La spia si accende una volta programmato un
valore di velocità limite mediante il dispositivo
Speed Limiter (vedere il paragrafo "Speed
Limiter" nel capitolo "Avviamento e guida").
71

Spia Significato Cosa fare
CHIAVE
Lampeggio della spia
Quando si preme il pulsante del dispositivo di
avviamento, portandolo dalla posizione ON
alla posizione ACC oppure OFF, la spia
potrebbe lampeggiare per circa 30 secondi
per indicare che la batteria della chiave è quasi
scarica.Sostituire la batteria il più presto possibile.
Spie blu
Spia Significato Cosa fare
LUCI ABBAGLIANTI
La spia si accende quando si attivano le luci
abbaglianti.
INSUFFICIENTE TEMPERATURA LIQUIDO DI
RAFFREDDAMENTO MOTORE
(per le versioni/i mercati in cui è prevista)
La spia rimane accesa quando la temperatura
del liquido di raffreddamento del motore è
bassa. La spia si spegne quando il motore è
caldo.
Se la spia rimane accesa anche quando il
motore è caldo, potrebbe essere presente un
malfunzionamento del sensore di temperatura.Rivolgersi alla Rete Assistenziale il più presto
possibile.
72
CONOSCENZA DEL QUADRO STRUMENTI

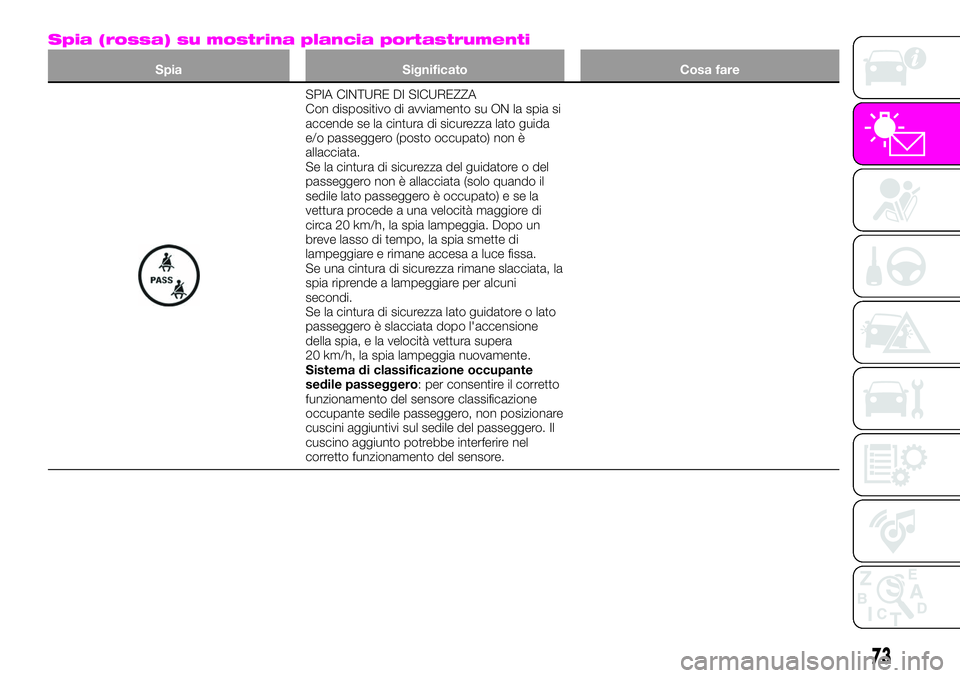

Spia (rossa) su mostrina plancia portastrumenti
Spia Significato Cosa fare
SPIA CINTURE DI SICUREZZA
Con dispositivo di avviamento su ON la spia si
accende se la cintura di sicurezza lato guida
e/o passeggero (posto occupato) non è
allacciata.
Se la cintura di sicurezza del guidatore o del
passeggero non è allacciata (solo quando il
sedile lato passeggero è occupato) e se la
vettura procede a una velocità maggiore di
circa 20 km/h, la spia lampeggia. Dopo un
breve lasso di tempo, la spia smette di
lampeggiare e rimane accesa a luce fissa.
Se una cintura di sicurezza rimane slacciata, la
spia riprende a lampeggiare per alcuni
secondi.
Se la cintura di sicurezza lato guidatore o lato
passeggero è slacciata dopo l'accensione
della spia, e la velocità vettura supera
20 km/h, la spia lampeggia nuovamente.
Sistema di classificazione occupante
sedile passeggero: per consentire il corretto
funzionamento del sensore classificazione
occupante sedile passeggero, non posizionare
cuscini aggiuntivi sul sedile del passeggero. Il
cuscino aggiunto potrebbe interferire nel
corretto funzionamento del sensore.
73

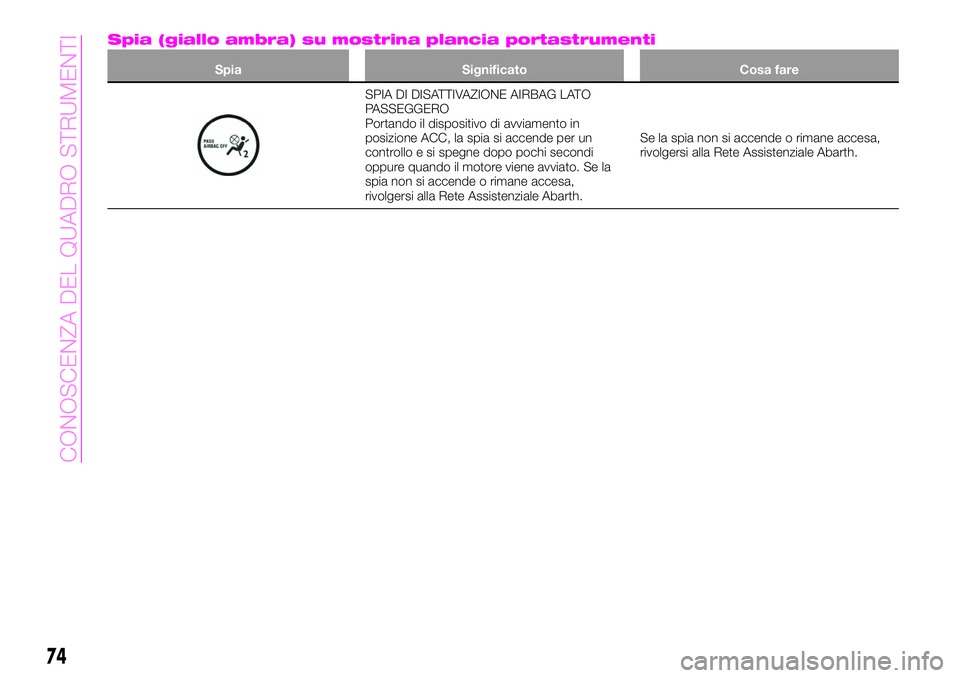

Spia (giallo ambra) su mostrina plancia portastrumenti
Spia Significato Cosa fare
SPIA DI DISATTIVAZIONE AIRBAG LATO
PASSEGGERO
Portando il dispositivo di avviamento in
posizione ACC, la spia si accende per un
controllo e si spegne dopo pochi secondi
oppure quando il motore viene avviato. Se la
spia non si accende o rimane accesa,
rivolgersi alla Rete Assistenziale Abarth.Se la spia non si accende o rimane accesa,
rivolgersi alla Rete Assistenziale Abarth.
74
CONOSCENZA DEL QUADRO STRUMENTI

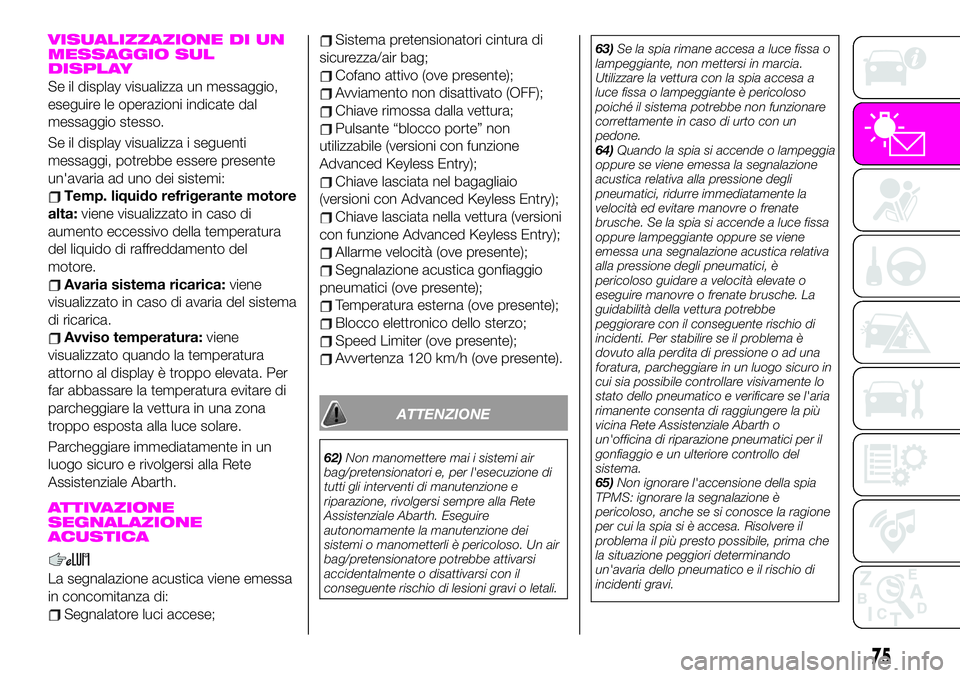

VISUALIZZAZIONE DI UN
MESSAGGIO SUL
DISPLAY
Se il display visualizza un messaggio,
eseguire le operazioni indicate dal
messaggio stesso.
Se il display visualizza i seguenti
messaggi, potrebbe essere presente
un'avaria ad uno dei sistemi:
Temp. liquido refrigerante motore
alta:viene visualizzato in caso di
aumento eccessivo della temperatura
del liquido di raffreddamento del
motore.
Avaria sistema ricarica:viene
visualizzato in caso di avaria del sistema
di ricarica.
Avviso temperatura:viene
visualizzato quando la temperatura
attorno al display è troppo elevata. Per
far abbassare la temperatura evitare di
parcheggiare la vettura in una zona
troppo esposta alla luce solare.
Parcheggiare immediatamente in un
luogo sicuro e rivolgersi alla Rete
Assistenziale Abarth.
ATTIVAZIONE
SEGNALAZIONE
ACUSTICA
La segnalazione acustica viene emessa
in concomitanza di:
Segnalatore luci accese;
Sistema pretensionatori cintura di
sicurezza/air bag;
Cofano attivo (ove presente);
Avviamento non disattivato (OFF);
Chiave rimossa dalla vettura;
Pulsante “blocco porte” non
utilizzabile (versioni con funzione
Advanced Keyless Entry);
Chiave lasciata nel bagagliaio
(versioni con Advanced Keyless Entry);
Chiave lasciata nella vettura (versioni
con funzione Advanced Keyless Entry);
Allarme velocità (ove presente);
Segnalazione acustica gonfiaggio
pneumatici (ove presente);
Temperatura esterna (ove presente);
Blocco elettronico dello sterzo;
Speed Limiter (ove presente);
Avvertenza 120 km/h (ove presente).
ATTENZIONE
62)Non manomettere mai i sistemi air
bag/pretensionatori e, per l'esecuzione di
tutti gli interventi di manutenzione e
riparazione, rivolgersi sempre alla Rete
Assistenziale Abarth. Eseguire
autonomamente la manutenzione dei
sistemi o manometterli è pericoloso. Un air
bag/pretensionatore potrebbe attivarsi
accidentalmente o disattivarsi con il
conseguente rischio di lesioni gravi o letali.63)Se la spia rimane accesa a luce fissa o
lampeggiante, non mettersi in marcia.
Utilizzare la vettura con la spia accesa a
luce fissa o lampeggiante è pericoloso
poiché il sistema potrebbe non funzionare
correttamente in caso di urto con un
pedone.
64)Quando la spia si accende o lampeggia
oppure se viene emessa la segnalazione
acustica relativa alla pressione degli
pneumatici, ridurre immediatamente la
velocità ed evitare manovre o frenate
brusche. Se la spia si accende a luce fissa
oppure lampeggiante oppure se viene
emessa una segnalazione acustica relativa
alla pressione degli pneumatici, è
pericoloso guidare a velocità elevate o
eseguire manovre o frenate brusche. La
guidabilità della vettura potrebbe
peggiorare con il conseguente rischio di
incidenti. Per stabilire se il problema è
dovuto alla perdita di pressione o ad una
foratura, parcheggiare in un luogo sicuro in
cui sia possibile controllare visivamente lo
stato dello pneumatico e verificare se l'aria
rimanente consenta di raggiungere la più
vicina Rete Assistenziale Abarth o
un'officina di riparazione pneumatici per il
gonfiaggio e un ulteriore controllo del
sistema.
65)Non ignorare l'accensione della spia
TPMS: ignorare la segnalazione è
pericoloso, anche se si conosce la ragione
per cui la spia si è accesa. Risolvere il
problema il più presto possibile, prima che
la situazione peggiori determinando
un'avaria dello pneumatico e il rischio di
incidenti gravi.
75

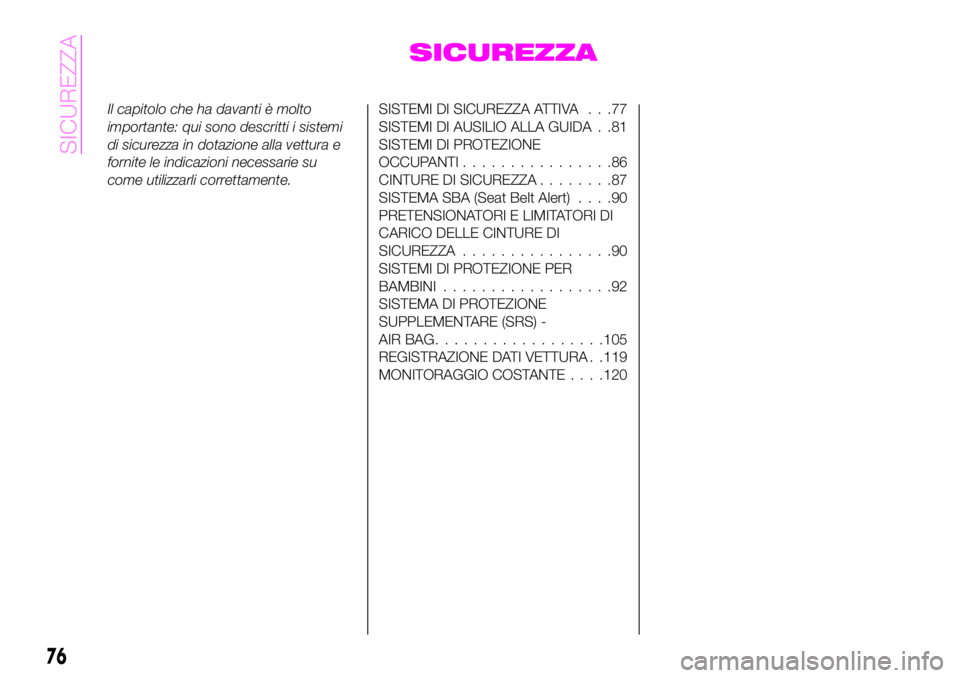

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione alla vettura e
fornite le indicazioni necessarie su
come utilizzarli correttamente.SISTEMI DI SICUREZZA ATTIVA . . .77
SISTEMI DI AUSILIO ALLA GUIDA . .81
SISTEMI DI PROTEZIONE
OCCUPANTI................86
CINTURE DI SICUREZZA........87
SISTEMA SBA (Seat Belt Alert)....90
PRETENSIONATORI E LIMITATORI DI
CARICO DELLE CINTURE DI
SICUREZZA................90
SISTEMI DI PROTEZIONE PER
BAMBINI..................92
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) -
AIRBAG..................105
REGISTRAZIONE DATI VETTURA . .119
MONITORAGGIO COSTANTE. . . .120
76
SICUREZZA

SISTEMI DI
SICUREZZA ATTIVA
La vettura è dotata dei seguenti sistemi
di sicurezza attiva:
ABS (Anti-lock Braking System);
TCS (Traction Control System);
DSC (Dynamic Stability Control);
Cofano attivo.
Per il funzionamento di questi sistemi,
consultare le pagine seguenti.
SISTEMA ABS (Anti-lock
Braking System)
66) 67) 68) 69)
La centralina dell’ABS controlla
continuamente la velocità di ciascuna
ruota. Se una ruota sta per bloccarsi,
l’ABS agisce rilasciando
automaticamente e riapplicando il freno
di quella ruota.
Il guidatore sentirà una lieve vibrazione
a livello del pedale del freno, e potrebbe
udire un rumore sordo provenire
dall’impianto frenante. Si tratta di una
condizione normale del funzionamento
del sistema ABS. Continuare a premere
il pedale freno senza pompare i freni.
La spia si accende quando si verifica un
malfunzionamento nel sistema. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
NOTA Sui fondi sdrucciolevoli (ad es. suneve oppure ghiaia), lo spazio di frenata
può risultare maggiore rispetto a quello
che avviene su superfici compatte. In
queste condizioni, una vettura dotata di
freni convenzionali può fermarsi in uno
spazio minore, in quanto quando le
ruote slittando si può formare davanti
alle stesse una specie di ostacolo
costituito da uno strato di questo
materiale.
NOTA il rumore generato dall'impianto
ABS può essere avvertito anche in fase
di avviamento del motore o subito
dopo, questo rumore non indica
nessuna anomalia.
SISTEMA TCS (Traction
Control System)
70) 71) 72)
Il sistema Traction Control System
(TCS) migliora la trazione e la sicurezza
controllando la coppia del motore e la
frenata.
Quando il sistema TCS rileva uno
slittamento delle ruote motrici, riduce la
coppia del motore e aziona i freni per
impedire la perdita di trazione.
Ciò significa che, su un fondo
sdrucciolevole, il motore regola la
propria coppia automaticamente in
modo da trasmettere alle ruote motricila potenza ottimale, limitando lo
slittamento delle stesse e la perdita di
trazione.
La spia si accende quando si verifica un
malfunzionamento nel sistema. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
NOTA Per disattivare il TCS, premere il
pulsante DSC OFF.
Spia indicatore TCS/DSC
Con dispositivo di avviamento in
posizione ON, la spia
si accende per
qualche secondo.
Se il sistema TCS o il sistema DSC è
attivo, la spia lampeggia.
Se la spia
resta accesa, potrebbe
essere presente un malfunzionamento
del sistema TCS, DSC o del sistema di
assistenza alla frenata che potrebbero
quindi non funzionare correttamente.
Rivolgersi alla Rete Assistenziale
Abarth.
AVVERTENZA Assieme alla spia
lampeggiante si potrà udire un leggero
rumore di ingranaggi proveniente dal
motore. Ciò indica il corretto
funzionamento del sistema TCS/DSC.
AVVERTENZA Su fondi sdrucciolevoli,
come la neve fresca, è impossibile
77

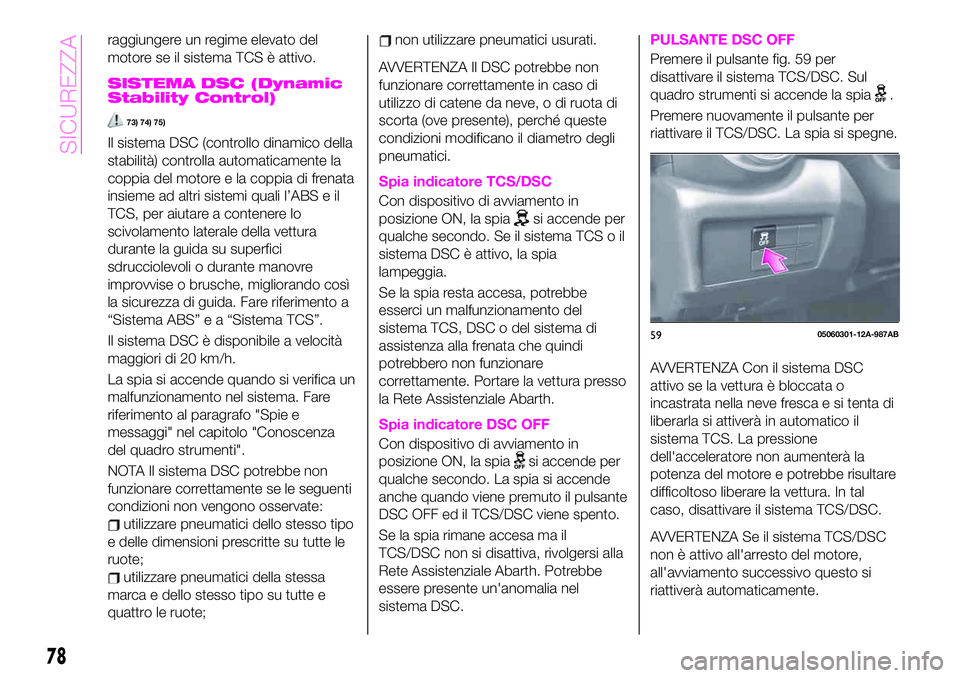

raggiungere un regime elevato del
motore se il sistema TCS è attivo.
SISTEMA DSC (Dynamic
Stability Control)
73) 74) 75)
Il sistema DSC (controllo dinamico della
stabilità) controlla automaticamente la
coppia del motore e la coppia di frenata
insieme ad altri sistemi quali l’ABS e il
TCS, per aiutare a contenere lo
scivolamento laterale della vettura
durante la guida su superfici
sdrucciolevoli o durante manovre
improvvise o brusche, migliorando così
la sicurezza di guida. Fare riferimento a
“Sistema ABS” e a “Sistema TCS”.
Il sistema DSC è disponibile a velocità
maggiori di 20 km/h.
La spia si accende quando si verifica un
malfunzionamento nel sistema. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
NOTA Il sistema DSC potrebbe non
funzionare correttamente se le seguenti
condizioni non vengono osservate:
utilizzare pneumatici dello stesso tipo
e delle dimensioni prescritte su tutte le
ruote;
utilizzare pneumatici della stessa
marca e dello stesso tipo su tutte e
quattro le ruote;
non utilizzare pneumatici usurati.
AVVERTENZA Il DSC potrebbe non
funzionare correttamente in caso di
utilizzo di catene da neve, o di ruota di
scorta (ove presente), perché queste
condizioni modificano il diametro degli
pneumatici.
Spia indicatore TCS/DSC
Con dispositivo di avviamento in
posizione ON, la spia
si accende per
qualche secondo. Se il sistema TCS o il
sistema DSC è attivo, la spia
lampeggia.
Se la spia resta accesa, potrebbe
esserci un malfunzionamento del
sistema TCS, DSC o del sistema di
assistenza alla frenata che quindi
potrebbero non funzionare
correttamente. Portare la vettura presso
la Rete Assistenziale Abarth.
Spia indicatore DSC OFF
Con dispositivo di avviamento in
posizione ON, la spia
si accende per
qualche secondo. La spia si accende
anche quando viene premuto il pulsante
DSC OFF ed il TCS/DSC viene spento.
Se la spia rimane accesa ma il
TCS/DSC non si disattiva, rivolgersi alla
Rete Assistenziale Abarth. Potrebbe
essere presente un'anomalia nel
sistema DSC.
PULSANTE DSC OFF
Premere il pulsante fig. 59 per
disattivare il sistema TCS/DSC. Sul
quadro strumenti si accende la spia
.
Premere nuovamente il pulsante per
riattivare il TCS/DSC. La spia si spegne.
AVVERTENZA Con il sistema DSC
attivo se la vettura è bloccata o
incastrata nella neve fresca e si tenta di
liberarla si attiverà in automatico il
sistema TCS. La pressione
dell'acceleratore non aumenterà la
potenza del motore e potrebbe risultare
difficoltoso liberare la vettura. In tal
caso, disattivare il sistema TCS/DSC.
AVVERTENZA Se il sistema TCS/DSC
non è attivo all'arresto del motore,
all'avviamento successivo questo si
riattiverà automaticamente.
5905060301-12A-987AB
78
SICUREZZA
