Abarth 124 Spider 2021 Drift- og vedlikeholdshåndbok (in Norwegian)

TEKNISKE SPESIFIKASJONER
Alt du kan finne nyttig for å forstå
hvordan ditt kjøretøy er laget og
fungerer befinner seg i dette kapittelet
og er illustrert med data, tabeller og
grafikk.
For entusiaster og teknikere, men også
for dem som rett og slett ønsker å vite
alle detaljer om sitt kjøretøy.IDENTIFIKASJONSDATA.......180
MOTOR..................181
HJUL - OG
DEKKSPESIFIKASJONER.......182
VEKT....................184
DIMENSJONER.............185
VÆSKEKAPASITET...........186
VÆSKER OG SMØREMIDLER. . . .187
YTELSE..................190
DRIVSTOFFORBRUK OG
CO2 -UTSLIPP..............191
FORHOLDSREGLER FOR BETJENING
AV KJØRETØYET VED ENDT
LEVETID..................192
179

IDENTIFIKASJONS
DATA
MODELLPLATE
Modellplaten befinner seg på venstre
side av dørstolpen (se figur).
CHASSISNUMMER /
KJØRETØYETS
IDENTITETSNUMMER
(Irland / U.K.)
Chassisnummer: åpne dekslet som vist
i figuren, for å kontrollere
chassisnummeret.Kjøretøyets identitetsnummer(se figur).
MERKE DEKKTRYKK
Dekktrykk - merke befinner seg på
venstre siden av dørstolpen for
venstreratt - versjoner fig. 161 og på
høyre side av dørstolpen for høyreratt -
versjoner.
MOTORNUMMER
Merket til motornummeret befinner seg
på motoren.
15810010103-121-001AB
15910010109-333-333AB
16010010104-122-001AB
16110010109-321-321AB
180
TEKNISKE SPESIFIKASJONER

MOTOR
225)
Versjon 1.4 Turbo Multi Air 170HP
SyklusOtto
Antall og plassering av sylindere 4 i rekke
Stempelboringer og slag (mm) 72,0 x 84,0
Total forskyvning (cm³) 1368
Kompresjonsforhold 9,8~1
Maksimal effekt (EEC) (kW) 125
Maksimal effekt (EEC) (HP) 170
samsvarende motorhastighet (rpm) 5500
Maksimal omdreining (EEC) (Nm) 250
Maksimal omdreining (EEC) (kgm) 25,5
samsvarende motorhastighet (rpm) 2500
TennpluggerNGK SIKR9A7
Drivstoff Blyfri bensin 95 R.O.N. (EN 228 spesifikasjoner)
ADVARSEL Bruk ikke en metallbørste for å rengjøre iridium-pluggene. Det delikate belegget på iridium-legeringen og
platina-tuppene kan bli skadet.
FORSIKTIG
225)Endringer eller reparasjoner av drivstoffsystemet som ikke utføres på riktig måte eller som ikke tar høyde for systemets tekniske
spesifikasjoner, kan forårsake feilfunksjon som medfører risiko for brann.
181

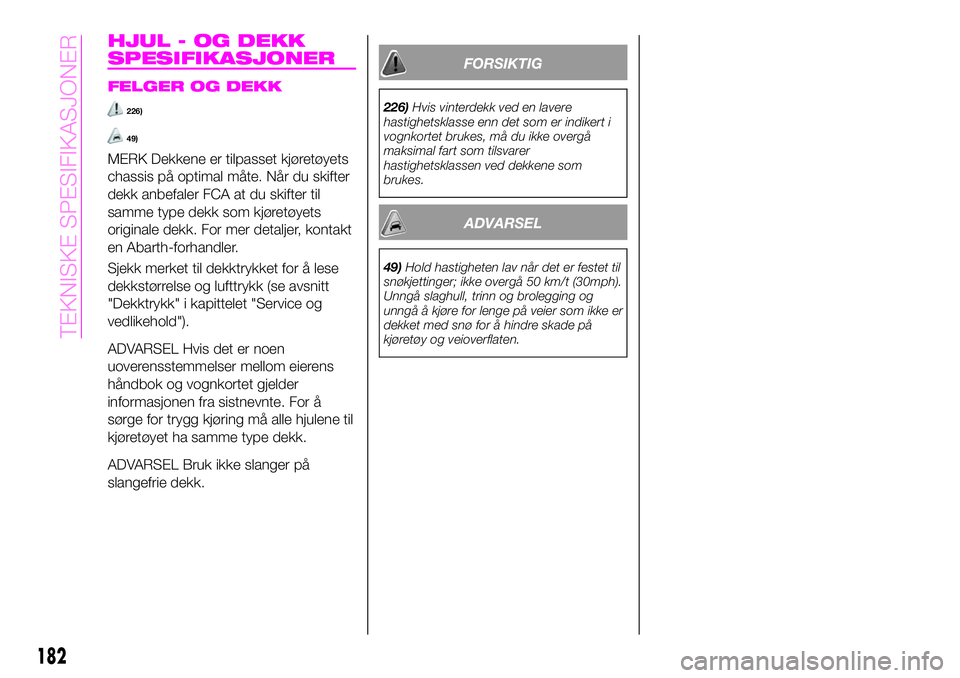

HJUL - OG DEKK
SPESIFIKASJONER
FELGER OG DEKK
226)
49)
MERK Dekkene er tilpasset kjøretøyets
chassis på optimal måte. Når du skifter
dekk anbefaler FCA at du skifter til
samme type dekk som kjøretøyets
originale dekk. For mer detaljer, kontakt
en Abarth-forhandler.
Sjekk merket til dekktrykket for å lese
dekkstørrelse og lufttrykk (se avsnitt
"Dekktrykk" i kapittelet "Service og
vedlikehold").
ADVARSEL Hvis det er noen
uoverensstemmelser mellom eierens
håndbok og vognkortet gjelder
informasjonen fra sistnevnte. For å
sørge for trygg kjøring må alle hjulene til
kjøretøyet ha samme type dekk.
ADVARSEL Bruk ikke slanger på
slangefrie dekk.
FORSIKTIG
226)Hvis vinterdekk ved en lavere
hastighetsklasse enn det som er indikert i
vognkortet brukes, må du ikke overgå
maksimal fart som tilsvarer
hastighetsklassen ved dekkene som
brukes.
ADVARSEL
49)Hold hastigheten lav når det er festet til
snøkjettinger; ikke overgå 50 km/t (30mph).
Unngå slaghull, trinn og brolegging og
unngå å kjøre for lenge på veier som ikke er
dekket med snø for å hindre skade på
kjøretøy og veioverflaten.
182
TEKNISKE SPESIFIKASJONER

FELGER OG DEKK - UTSTYR
Felger Standard dekk Vinterdekk
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Belastningsindeks og fartssymbol: 84Q/84S/84H/84V/84W
183

VEKT
Tomvekt (manuell girkasse):1060 kg
Tomvekt (automatisk girkasse):1080 kg
184
TEKNISKE SPESIFIKASJONER

DIMENSJONER
Dimensjoner angis i mm og henviser til kjøretøy utstyrt med standarddekk. Høyden er målt med ubelastet kjøretøy.
BAGASJEROM VOLUM:140 liter
ABCDE F
4 054 (*) / 4,075 (**) 2 310 1 233 1 496 1 740 1 503
(*) Uten nummerskiltholder / (**) Med nummerskiltholder.
16210000555-122-333AB
185

VÆSKEKAPASITET
Element Kapasitet
Drivstofftank (liter)45
Motorolje (uten utskifting av oljefilter) (liter) 3,2
Motorolje (med utskifting av oljefilter) (liter) 3,8
Kjølevæske (utgaver med manuelt gir) (liter)
7,2
(*)/ 6,7(**)
Kjølevæske (utgaver med automatisk gir) (liter)
7,1(*)/ 6,5(**)
Olje for manuell girkasse (liter)2,1
Væske for automatisk girkasse (liter) 7,5
Differensialolje bak (liter)0,6
LSD - olje (liter)0,6
Bremseolje (& clutcholje) (liter)0,55
(*) Venstreratt-versjoner.
(**) Høyreratt-versjoner.
186
TEKNISKE SPESIFIKASJONER

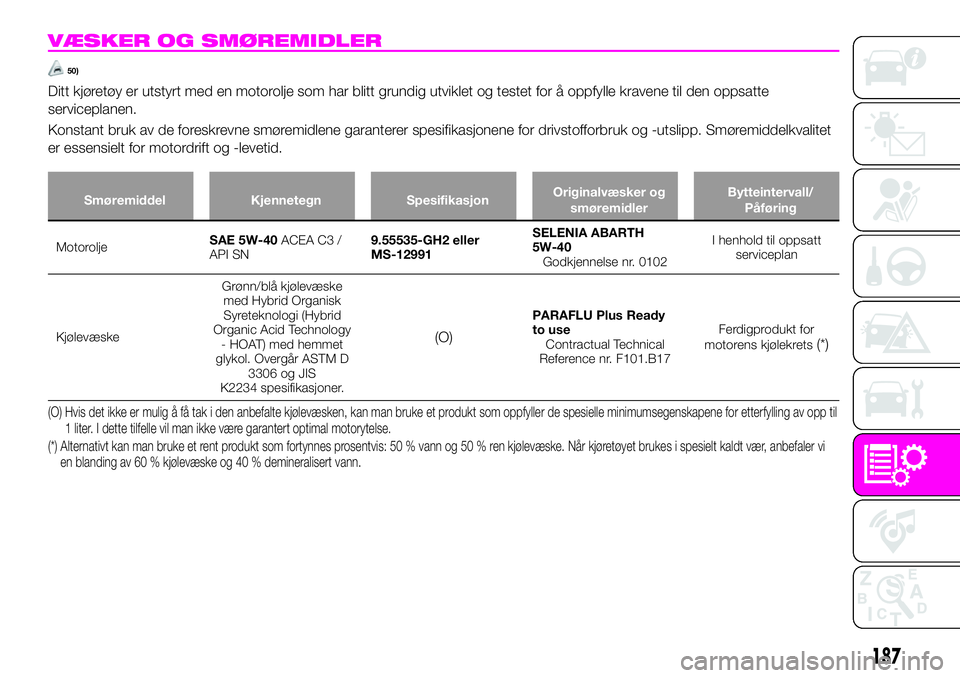

VÆSKER OG SMØREMIDLER
50)
Ditt kjøretøy er utstyrt med en motorolje som har blitt grundig utviklet og testet for å oppfylle kravene til den oppsatte
serviceplanen.
Konstant bruk av de foreskrevne smøremidlene garanterer spesifikasjonene for drivstofforbruk og -utslipp. Smøremiddelkvalitet
er essensielt for motordrift og -levetid.
Smøremiddel Kjennetegn SpesifikasjonOriginalvæsker og
smøremidlerBytteintervall/
Påføring
MotoroljeSAE 5W-40ACEA C3 /
API SN9.55535-GH2 eller
MS-12991SELENIA ABARTH
5W-40
Godkjennelse nr. 0102I henhold til oppsatt
serviceplan
KjølevæskeGrønn/blå kjølevæske
med Hybrid Organisk
Syreteknologi (Hybrid
Organic Acid Technology
- HOAT) med hemmet
glykol. Overgår ASTM D
3306 og JIS
K2234 spesifikasjoner.
(O)
PARAFLU Plus Ready
to use
Contractual Technical
Reference nr. F101.B17Ferdigprodukt for
motorens kjølekrets
(*)
(O) Hvis det ikke er mulig å få tak i den anbefalte kjølevæsken, kan man bruke et produkt som oppfyller de spesielle minimumsegenskapene for etterfylling av opp til
1 liter. I dette tilfelle vil man ikke være garantert optimal motorytelse.
(*) Alternativt kan man bruke et rent produkt som fortynnes prosentvis: 50 % vann og 50 % ren kjølevæske. Når kjøretøyet brukes i spesielt kaldt vær, anbefaler vi
en blanding av 60 % kjølevæske og 40 % demineralisert vann.
187

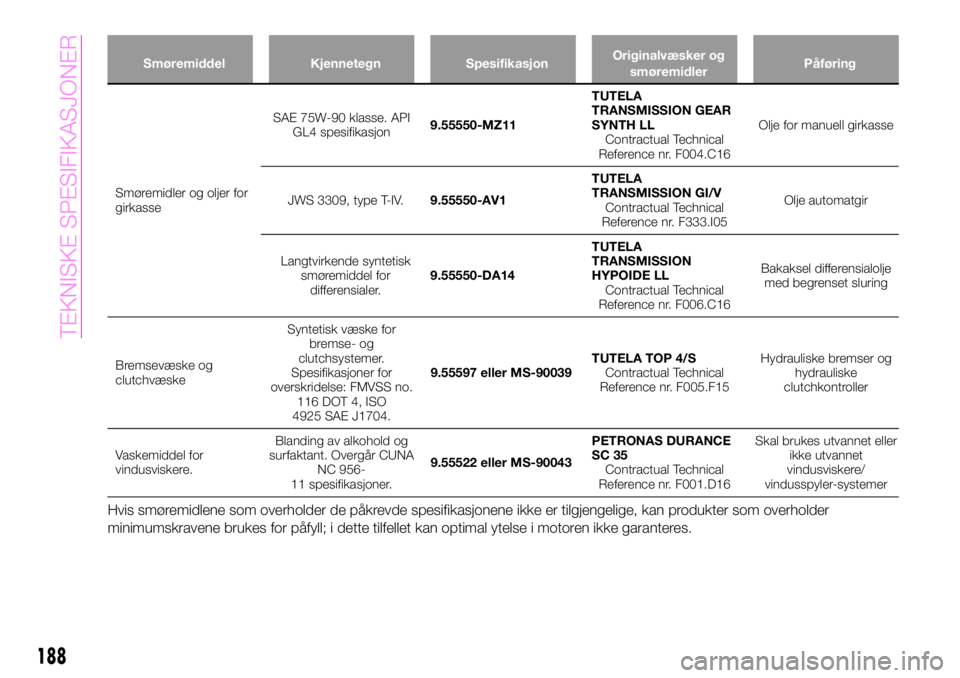

Smøremiddel Kjennetegn SpesifikasjonOriginalvæsker og
smøremidlerPåføring
Smøremidler og oljer for
girkasseSAE 75W-90 klasse. API
GL4 spesifikasjon9.55550-MZ11TUTELA
TRANSMISSION GEAR
SYNTH LL
Contractual Technical
Reference nr. F004.C16Olje for manuell girkasse
JWS 3309, type T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference nr. F333.I05Olje automatgir
Langtvirkende syntetisk
smøremiddel for
differensialer.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference nr. F006.C16Bakaksel differensialolje
med begrenset sluring
Bremsevæske og
clutchvæskeSyntetisk væske for
bremse- og
clutchsystemer.
Spesifikasjoner for
overskridelse: FMVSS no.
116 DOT 4, ISO
4925 SAE J1704.9.55597 eller MS-90039TUTELA TOP 4/S
Contractual Technical
Reference nr. F005.F15Hydrauliske bremser og
hydrauliske
clutchkontroller
Vaskemiddel for
vindusviskere.Blanding av alkohold og
surfaktant. Overgår CUNA
NC 956-
11 spesifikasjoner.9.55522 eller MS-90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference nr. F001.D16Skal brukes utvannet eller
ikke utvannet
vindusviskere/
vindusspyler-systemer
Hvis smøremidlene som overholder de påkrevde spesifikasjonene ikke er tilgjengelige, kan produkter som overholder
minimumskravene brukes for påfyll; i dette tilfellet kan optimal ytelse i motoren ikke garanteres.
188
TEKNISKE SPESIFIKASJONER
