AUX Abarth 500 2009 Manual de Uso e Manutenção (in Portuguese)

ARRANQUE COM BATERIA
AUXILIAR fig. 1
Se a bateria estiver descarregada, é pos-
sível ligar o motor utilizando uma outra
bateria, com capacidade igual ou pouco su-
perior em relação à descarregada.
ARRANQUE DO
MOTOR
Se, a luz avisadora Yno quadro de ins-
trumentos permanece acesa de modo fi-
xo, dirija-se imediatamente à Rede de As-
sistência Abarth.
96
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
Evitar utilizar um carregador
de bateria rápido para o
arranque de emergência: po-
dem ocorrer danos nos siste-
mas electrónicos e nas centralinas de
acendimento e alimentação do motor.
Este procedimento de arran-
que deve ser efectuado por
pessoal qualificado, uma vez que ma-
nobras incorrectas podem provocar
descargas eléctricas de grande inten-
sidade. Além disso, o líquido existen-
te na bateria é venenoso e corrosivo,
evitar o contacto com a pele e os ol-
hos. Recomenda-se que não se apro-
xime da bateria com chamas livres ou
cigarros acessos e não provocar faís-
cas.
AVISOfig. 1F0S078Ab
095-122 ABARTH 500 P 29-04-2009 10:06 Pagina 96

Para efectuar o arranque proceder como
indicado a seguir:
❒ligar os bornes positivos (sinal + em
proximidade do borne) das duas bate-
rias com um cabo adequado;
❒ligar com um segundo cabo o borne
negativo –da bateria auxiliar com um
ponto de massa
Eno motor ou na cai-
xa de velocidades do veículo a ligar;
❒ligar o motor;
❒quando o motor estiver ligado, retirar
os cabos, seguindo a ordem contrária
em relação a antes.
Se depois de algumas tentativas o motor
não ligar, não insistir inutilmente, mas con-
tactar a Rede de Assistência Abarth.
AVISO Não ligar directamente os termi-
nais negativos das duas baterias: eventuais
faíscas podem incendiar o gás explosivo
que pode sair da bateria. Se a bateria au-
xiliar estiver instalada noutro veículo, é ne-
cessário evitar que entre este último e o
veículo com a bateria descarregada exis-
tem partes metálicas em contacto.
97
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA
ARRANQUE COM MANOBRAS
DE INÉRCIA
Evitar totalmente o arranque por em-
purrão ou tirando partido das descidas.
Estas manobras podem provocar o afluxo
de combustível no catalizador e danificá-
lo irremediavelmente.
AVISO Até que o motor não seja ligado,
o servo-freio e a direcção assistida não
se activam é necessário exercer um es-
forço no pedal do travão e no volante,
muito maior do que o usual.
095-122 ABARTH 500 P 29-04-2009 10:06 Pagina 97

122
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
EM
EMERGÊNCIA

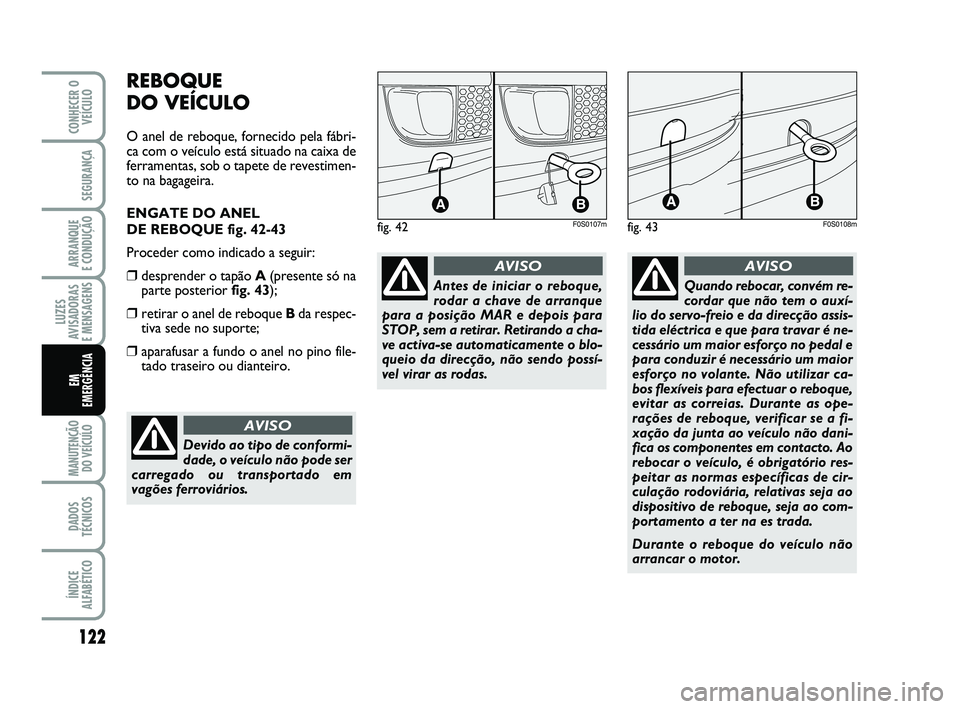

REBOQUE
DO VEÍCULO
O anel de reboque, fornecido pela fábri-
ca com o veículo está situado na caixa de
ferramentas, sob o tapete de revestimen-
to na bagageira.
ENGATE DO ANEL
DE REBOQUE fig. 42-43
Proceder como indicado a seguir:
❒desprender o tapão A(presente só na
parte posterior fig. 43);
❒retirar o anel de reboque Bda respec-
tiva sede no suporte;
❒aparafusar a fundo o anel no pino file-
tado traseiro ou dianteiro.
fig. 42
AB
F0S0107m
Antes de iniciar o reboque,
rodar a chave de arranque
para a posição MAR e depois para
STOP, sem a retirar. Retirando a cha-
ve activa-se automaticamente o blo-
queio da direcção, não sendo possí-
vel virar as rodas.
AVISO
Quando rebocar, convém re-
cordar que não tem o auxí-
lio do servo-freio e da direcção assis-
tida eléctrica e que para travar é ne-
cessário um maior esforço no pedal e
para conduzir é necessário um maior
esforço no volante. Não utilizar ca-
bos flexíveis para efectuar o reboque,
evitar as correias. Durante as ope-
rações de reboque, verificar se a fi-
xação da junta ao veículo não dani-
fica os componentes em contacto. Ao
rebocar o veículo, é obrigatório res-
peitar as normas específicas de cir-
culação rodoviária, relativas seja ao
dispositivo de reboque, seja ao com-
portamento a ter na es trada.
Durante o reboque do veículo não
arrancar o motor.
AVISO
fig. 43F0S0108m
Devido ao tipo de conformi-
dade, o veículo não pode ser
carregado ou transportado em
vagões ferroviários.
AVISO
095-122 ABARTH 500 P 29-04-2009 10:06 Pagina 122

– aquecimento do motor a seguir
ao arranque ................................... 81
– desligação do motor .................... 81
Arranque e condução ........................ 79
ASR ......................................................... 56
Auto-rádio ........................................... 59
Bagageira ............................................. 46
– abertura .......................................... 46
– fecho ............................................... 47
– ampliação ....................................... 48
Bancos ................................................... 23
Bancos anteriores ............................... 23
– limpeza ............................................ 140
Bancos posteriores ............................ 24
Bateria ................................................... 132
– arranque com bateria auxiliar .... 96
– conselhos úteis ............................. 133
– controlo do estado de carga ..... 132
– recarga da bateria ......................... 121
– substituição .................................... 132
Bloqueio/desbloqueio pelo
exterior .............................................. 43
Bloqueio/desbloqueio pelo interior 44
Botões de comando ........................... 13
– menu esc......................................... 13
– menu de setup .............................. 13
Cadeirinhas (idoneidade para
a utilização) ..................................70-72
Cadeirinha "tipo Isofix" ..................... 71
Caixa de velocidades ......................... 82
– utilização da caixa manual ........... 82
– características técnicas ................ 146
Capot do motor ................................. 49
Carroçaria............................................. 137
– códigos versões ............................ 144
– garantia ........................................... 138
– manutenção ................................... 138
– protecção ....................................... 137
Chassis (marcação) ............................ 143
Chave com telecomando .................. 5
– pedido de telecomandos
suplementares ............................... 7
– substituição da pilha ..................... 7
– substituição da capa do
telecomando .................................. 7
Chave mecânica .................................. 5
Cintos de segurança .......................... 64
– advertências gerais ....................... 65
– utilização ........................................ 64
– limitadores de carga .................... 65
– manutenção ................................... 67
– pré-tensores .................................. 65Abastecimento do veículo .............. 61
Abastecimentos .................................. 154
Abertura da tampa da bagageira ..... 46
Abertura de emergência da tampa
da bagageira ....................................... 47
ABS ........................................................53
Acessórios comprados pelo
utilizador ............................................ 60
Air bag .................................................. 73
– air bag frontal lado condutor ..... 74
– air bag frontal lado passageiro ... 74
– air bag para joelhos
lado condutor ............................... 75
– air bags laterais
(Side bag-Window bag) ......... 75-76
Alimentação ......................................... 146
Alinhamento das rodas ...................... 148
Ampliação da bagageira ..................... 48
Apoios para a cabeça, posteriores... 24
Aquecimento e ventilação ................ 28
Arranque do motor ......................80-96
– arranque com bateria auxiliar .... 96
– arranque com manobras
de inércia ........................................ 97
– dispositivo de arranque ............... 8
