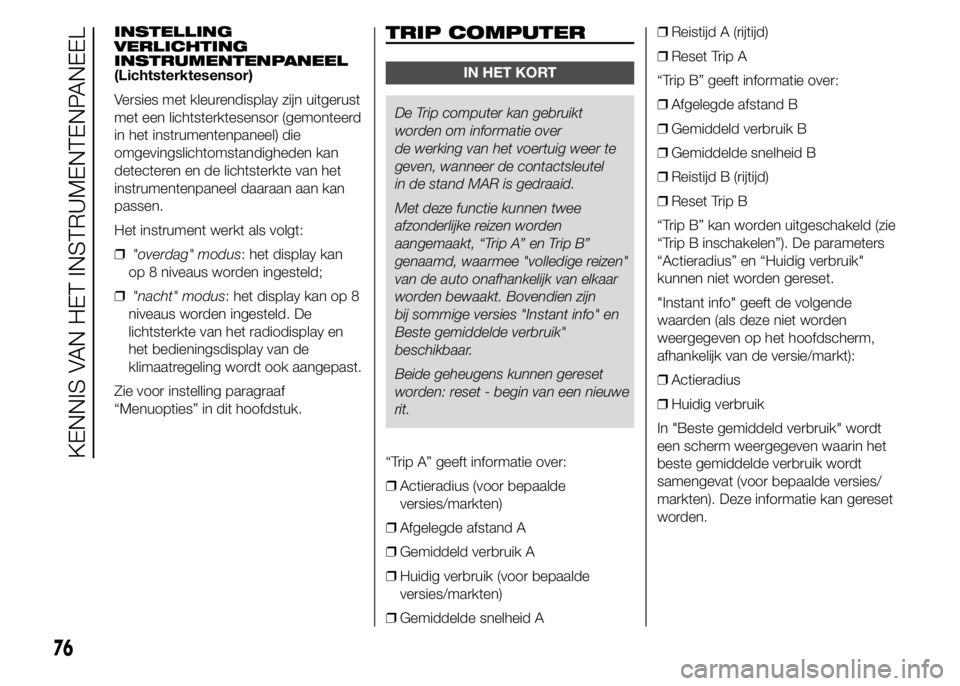

INSTELLING
VERLICHTING
INSTRUMENTENPANEEL
(Lichtsterktesensor)
Versies met kleurendisplay zijn uitgerust
met een lichtsterktesensor (gemonteerd
in het instrumentenpaneel) die
omgevingslichtomstandigheden kan
detecteren en de lichtsterkte van het
instrumentenpaneel daaraan aan kan
passen.
Het instrument werkt als volgt:
❒"overdag" modus: het display kan
op 8 niveaus worden ingesteld;
❒"nacht" modus: het display kan op 8
niveaus worden ingesteld. De
lichtsterkte van het radiodisplay en
het bedieningsdisplay van de
klimaatregeling wordt ook aangepast.
Zie voor instelling paragraaf
“Menuopties” in dit hoofdstuk.TRIP COMPUTER
IN HET KORT
De Trip computer kan gebruikt
worden om informatie over
de werking van het voertuig weer te
geven, wanneer de contactsleutel
in de stand MAR is gedraaid.
Met deze functie kunnen twee
afzonderlijke reizen worden
aangemaakt, “Trip A” en Trip B”
genaamd, waarmee "volledige reizen"
van de auto onafhankelijk van elkaar
worden bewaakt. Bovendien zijn
bij sommige versies "Instant info" en
Beste gemiddelde verbruik"
beschikbaar.
Beide geheugens kunnen gereset
worden: reset - begin van een nieuwe
rit.
“Trip A” geeft informatie over:
❒Actieradius (voor bepaalde
versies/markten)
❒Afgelegde afstand A
❒Gemiddeld verbruik A
❒Huidig verbruik (voor bepaalde
versies/markten)
❒Gemiddelde snelheid A❒Reistijd A (rijtijd)
❒Reset Trip A
“Trip B” geeft informatie over:
❒Afgelegde afstand B
❒Gemiddeld verbruik B
❒Gemiddelde snelheid B
❒Reistijd B (rijtijd)
❒Reset Trip B
“Trip B” kan worden uitgeschakeld (zie
“Trip B inschakelen”). De parameters
“Actieradius” en “Huidig verbruik"
kunnen niet worden gereset.
"Instant info" geeft de volgende
waarden (als deze niet worden
weergegeven op het hoofdscherm,
afhankelijk van de versie/markt):
❒Actieradius
❒Huidig verbruik
In "Beste gemiddeld verbruik" wordt
een scherm weergegeven waarin het
beste gemiddelde verbruik wordt
samengevat (voor bepaalde versies/
markten). Deze informatie kan gereset
worden.
76
KENNIS VAN HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
geelKANS OP GLAD WEGDEK
Het symbool wordt weergegeven wanneer de
buitentemperatuur tot of onder de 3 °C zakt.
Op het display verschijnt een speciaal bericht.
geelSTORING REMLICHTEN
Op het display verschijnt het symbool samen met
een speciaal bericht wanneer er een storing in de
remlichten is.
geelSTORING PARKEERSENSOR
Het symbool wordt weergegeven op het display
samen met een speciaal bericht als er een storing
is in de parkeersensoren.
95
op display Waarschuwings
lampjes-

ZEKERINGENKAST IN DASHBOARD
fig. 123
STROOMVERBRUIKER ZEKERING AMPÈRE
Stroomvoorziening rechter dimlicht F12 7,5
Stroomvoorziening linker dimlicht en hoogteregeling
koplampenF13 7,5
Schakelaar zekeringen- en relaiskast in motorruimte F31 5
Plafondverlichting voor en achter, bagageruimte F32 7,5
Diagnosestekker, autoradio, klimaatregeling, EOBD F36 10
Remlichtschakelaar, knooppunt instrumentenpaneel F37 5
Centrale portiervergrendeling F38 15
Pomp ruitensproeiers/achterruitsproeier F43 15
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Parkeersensoren, achtergrondverlichting schakelaars,
elektrisch verstelbare spiegelsF49 5
Knooppunt Airbags F50 7,5
Radioschakelaar,Blue&Me™, klimaatregeling,
remlichten, koppelingF51 7,5
Knooppunt instrumentenpaneel F53 5
148
NOODGEVALLEN

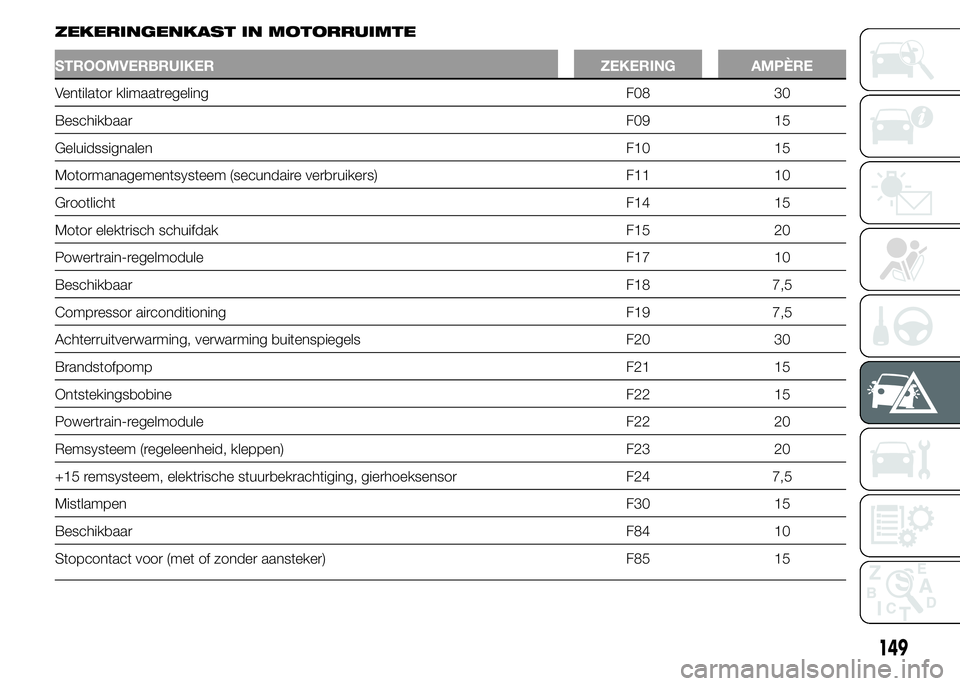

ZEKERINGENKAST IN MOTORRUIMTE
STROOMVERBRUIKER ZEKERING AMPÈRE
Ventilator klimaatregeling F08 30
BeschikbaarF09 15
GeluidssignalenF10 15
Motormanagementsysteem (secundaire verbruikers) F11 10
GrootlichtF14 15
Motor elektrisch schuifdak F15 20
Powertrain-regelmodule F17 10
BeschikbaarF18 7,5
Compressor airconditioning F19 7,5
Achterruitverwarming, verwarming buitenspiegels F20 30
BrandstofpompF21 15
Ontstekingsbobine F22 15
Powertrain-regelmodule F22 20
Remsysteem (regeleenheid, kleppen) F23 20
+15 remsysteem, elektrische stuurbekrachtiging, gierhoeksensor F24 7,5
MistlampenF30 15
BeschikbaarF84 10
Stopcontact voor (met of zonder aansteker) F85 15
149

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren 12345678910
Werking van het ruitenwisser/-sproeiersysteem controleren
en zo nodig de sproeiers afstellen●●●●●
Slot van motorkap en achterklep op aanwezigheid van vuil
controleren, schoonmaken en mechanismen smeren●●●●●
Werking cabriodak tijdens sluiten en openen controleren;
pakkingen en smering van geleiders canvasdoek
controleren (alleen versies met cabriodak)●●●●●●●●●●
Slag van handrem controleren en zo nodig afstellen●●●●●
Conditie en slijtage remblokken van schijfremmen voor en
achter visueel controleren en de werking van
remblokslijtagesensor controleren (voor bepaalde versies/
markten)●●●●●●●●●●
Conditie van aandrijfriem(en) hulporganen visueel
controleren●
Spanning aandrijfriem(en) hulporganen controleren en
indien nodig afstellen●●
Conditie getande distributieriem visueel controleren●
Motorolie verversen en oliefilter vervangen●●●●●●●●●●
158
ONDERHOUD EN ZORG

ALFABETISCH REGISTER
– Krachtbegrenzers ...................... 101
Grootlicht (lamp vervangen) ............ 142
Grootlicht ....................................... 29
Grootlichtsignaal ............................ 29
Handbediende klimaatregeling ...... 23
– bedieningselementen ................ 23
– onderhoud ................................ 24
Handrem ........................................ 123
HBA-systeem................................. 50
Herconfigureerbaar
multifunctioneel display ................ 64
Hill Holder-systeem ........................ 49
Hoofdairbags (window bags) .......... 118
Hoofdsteunen ................................ 17
– Hoofdsteunen achter................. 17
Hoogteregeling koplampen ............ 47
Houders voor bekers/flessen.......... 36
Identificatiegegevens
– chassisnummer ......................... 176
– identificatieplaatje
carrosserielak ............................ 176
– motorcode ................................ 176
– typeplaatje met
identificatiegegevens ................. 176
Imperiaal/skidrager......................... 46
Inbouwvoorbereiding "Isofix"
kinderzitje..................................... 109
Inbouwvoorbereiding voor
draagbaar navigatiesysteem......... 37Installatie van
elektrische/elektronische
apparaten .................................... 57
Interieur (reiniging) .......................... 173
Interieuruitrusting............................ 35
iTPMS ............................................ 52
Kentekenverlichting (lamp
vervangen) ................................... 144
Kinderen veilig vervoeren ................ 104
Klimaatcomfort............................... 20
Klimaatregeling
– Luchtroosters in interieur ........... 20
Knie-airbag bestuurderszijde .......... 11
Koplampen (afstelling
koplampen in het buitenland) ....... 48
Koplampen .................................... 47
Koplampen (wassen) ...................... 172
Koplampunits (lamp vervangen) ..... 141
Koppeling ...................................... 180
Lakwerk (onderhoud) .................... 171
Lamp binnenverlichting
vervangen .................................... 144
Lamp buitenverlichting
vervangen .................................... 141
Lampen
– algemene instructies.................. 137
– lampen (vervangen) ................... 137
– typen lampen ............................ 138
Lampjes en berichten ..................... 79
Langdurige stilstand van de auto.... 129
Luchtfilter ....................................... 165
Menuopties .................................. 67
Milieubescherming ......................... 62
Mistlampen (lamp vervangen) ......... 142
Mistlampen/mistachterlichten ......... 34
Motorcodes - carrosserieversies .... 177
Motorkap ....................................... 45
Motorkoelvloeistof .......................... 163
Motor ............................................. 178
– code ......................................... 176
Motorolie (niveau controleren) ......... 163
Motorolie (verbruik) ......................... 163
Motorruimte (uitspuiten).................. 172
MSR-systeem ................................ 50
Niveaus controleren ...................... 162
Onderhoud en zorg ...................... 156
– geprogrammeerd onderhoud .... 156
– Geprogrammeerd
onderhoudsschema .................. 157
– intensief gebruik van de auto ..... 161
– periodieke controles .................. 161
Opbergvak ..................................... 36
Opbergvak onder
passagiersstoel ............................ 36
Parkeersensoren ........................... 58
Parkeren ........................................ 123
Plafondverlichting (lamp
vervangen) ................................... 144
Plafondverlichting ........................... 32
Plafondverlichting voor ................... 32 5

Pollenfilter ...................................... 165
Portieren ........................................ 40
– centrale portiervergrendeling ..... 40
– Centrale portiervergrendeling..... 40
– openen/sluiten met de sleutel .... 40
Prestaties ....................................... 189
Radiofrequentie
afstandsbediening: ministeriële
goedkeuringen ............................. 198
Radio ............................................. 56
Radiozendapparatuur en
mobiele telefoons ......................... 58
Reiniging en onderhoud
– auto-interieur ............................. 173
– kunststof interieurdelen ............. 173
– lederen interieurdelen ................ 173
– stoelen ...................................... 173
Remmen ........................................ 181
Remvloeistof .................................. 163
Richtingaanwijzers (lamp
vervangen) ................................... 141
Richtingaanwijzers ......................... 29
Rubber slangen.............................. 168
Ruiten reinigen ............................... 30
Ruiten (reinigen) ............................. 172
Ruitenwisser/-sproeier voorruit ....... 30
Ruitenwisser
voor/achterruitwisser
(wisserbladen) .............................. 169
SBR-systeem................................ 100
Schuifdak ....................................... 38
Sensoren
– parkeren.................................... 58
Slepen van de auto ........................ 152
Smeermiddelen (specificaties) ........ 192
Sneeuwkettingen ........................... 128
Snelheidsmeter .............................. 75
SPORT .......................................... 33
Sport voorstoelen........................... 16
Stadslichten/dagrijlichten (lamp
vervangen) ................................... 142
Stoelen .......................................... 15
– Voorstoelen ............................... 15
Stopcontact ................................... 36
Stuurinrichting ................................ 183
Stuurwiel ........................................ 18
Symbolen....................................... 10
Tanken ......................................... 61
Technische gegevens ..................... 176
Toerenteller .................................... 75
Transmissie .................................... 180
Trip Computer ................................ 76
TRIP knop ...................................... 77
TTC-systeem ................................. 50
"Universeel" kinderzitje
monteren ..................................... 106
Veiligheid ...................................... 100
– veiligheidsgordels ...................... 100Veiligheidsgordels
– gebruik van de
veiligheidsgordels ...................... 100
Veiligheidsgordels (onderhoud) ....... 103
Velgbescherming (banden) ............. 185
Velgen en banden .......................... 184
Velgen
– afmetingen ................................ 186
– wielen en banden ...................... 167
Verklaring van de velgcodes ........... 185
Verlichting bagageruimte (lamp
vervangen) ................................... 145
Verlichting bagageruimte ................ 33
Verwarming en ventilatie ................. 21
Vloeistoffen en smeermiddelen ....... 192
Vloeistof voor
ruitensproeiers/achterruitsproeier . 163
Voorruitsproeier (sproeiers) ............. 169
Vulinhouden ................................... 191
Wielen en banden......................... 167
– bandenspanning ....................... 187
Wielophanging ............................... 182
Winterbanden ................................ 128
Zekeringenkasten (ligging)............. 146
Zekeringen (vervangen) .................. 145
Zijairbags (zijairbag -
hoofdairbag)................................. 118
Zijairbags (zijairbags voor) .............. 118
Zonnekleppen ................................ 35
