Abarth 500 2019 Návod na použitie a údržbu (in Slovak)
Manufacturer: ABARTH, Model Year: 2019, Model line: 500, Model: Abarth 500 2019Pages: 196, veľkosť PDF: 3.51 MB
Page 11 of 196

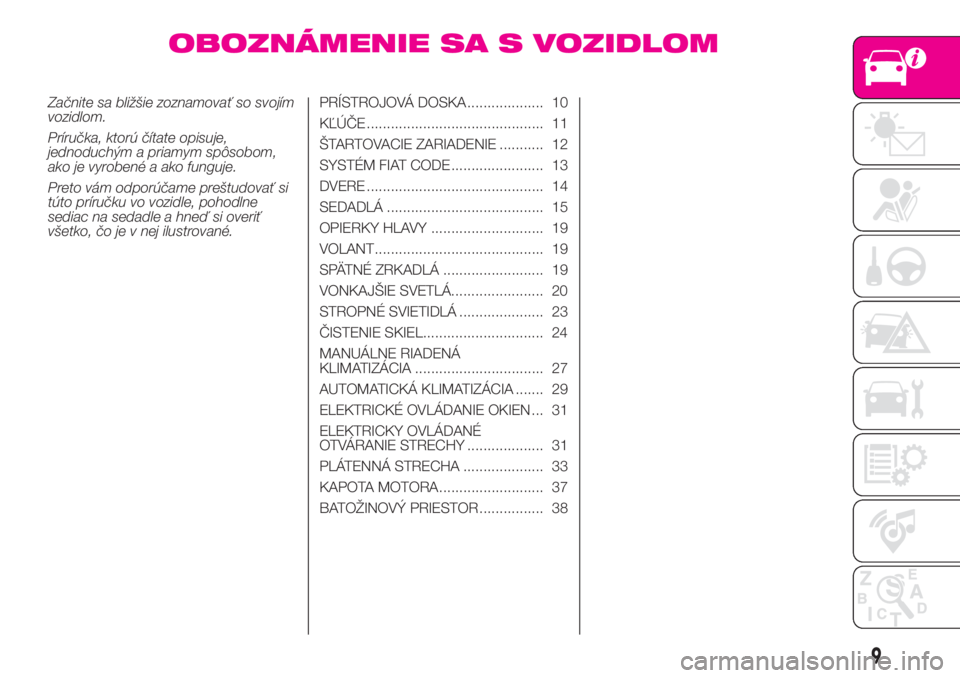

OBOZNÁMENIE SA S VOZIDLOM
Začnite sa bližšie zoznamovať so svojím
vozidlom.
Príručka, ktorú čítate opisuje,
jednoduchým a priamym spôsobom,
ako je vyrobené a ako funguje.
Preto vám odporúčame preštudovať si
túto príručku vo vozidle, pohodlne
sediac na sedadle a hneď si overiť
všetko, čo je v nej ilustrované.PRÍSTROJOVÁ DOSKA ................... 10
KĽÚČE ............................................ 11
ŠTARTOVACIE ZARIADENIE ........... 12
SYSTÉM FIAT CODE ....................... 13
DVERE ............................................ 14
SEDADLÁ ....................................... 15
OPIERKY HLAVY ............................ 19
VOLANT.......................................... 19
SPÄTNÉ ZRKADLÁ ......................... 19
VONKAJŠIE SVETLÁ....................... 20
STROPNÉ SVIETIDLÁ ..................... 23
ČISTENIE SKIEL.............................. 24
MANUÁLNE RIADENÁ
KLIMATIZÁCIA ................................ 27
AUTOMATICKÁ KLIMATIZÁCIA ....... 29
ELEKTRICKÉ OVLÁDANIE OKIEN ... 31
ELEKTRICKY OVLÁDANÉ
OTVÁRANIE STRECHY ................... 31
PLÁTENNÁ STRECHA .................... 33
KAPOTA MOTORA.......................... 37
BATOŽINOVÝ PRIESTOR ................ 38
9
Page 12 of 196

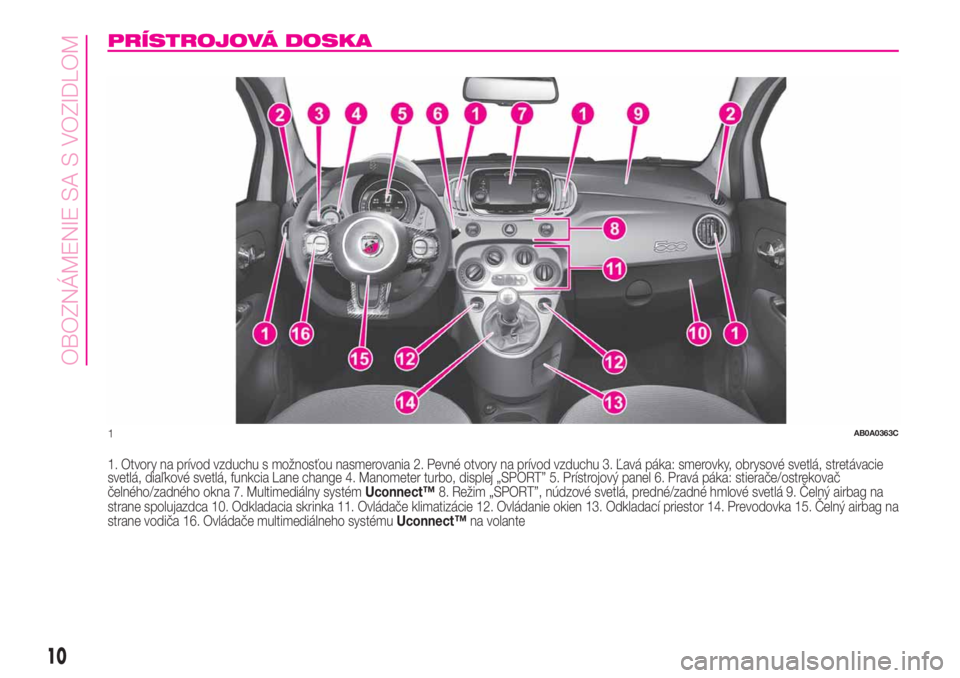

PRÍSTROJOVÁ DOSKA
1. Otvory na prívod vzduchu s možnosťou nasmerovania 2. Pevné otvory na prívod vzduchu 3. Ľavá páka: smerovky, obrysové svetlá, stretávacie
svetlá, diaľkové svetlá, funkcia Lane change 4. Manometer turbo, displej „SPORT” 5. Prístrojový panel 6. Pravá páka: stierače/ostrekovač
čelného/zadného okna 7. Multimediálny systémUconnect™8. Režim „SPORT”, núdzové svetlá, predné/zadné hmlové svetlá 9. Čelný airbag na
strane spolujazdca 10. Odkladacia skrinka 11. Ovládače klimatizácie 12. Ovládanie okien 13. Odkladací priestor 14. Prevodovka 15. Čelný airbag na
strane vodiča 16. Ovládače multimediálneho systémuUconnect™na volante
1AB0A0363C
10
OBOZNÁMENIE SA S VOZIDLOM
Page 13 of 196

KĽÚČE
1)
1)
MECHANICKÝ KĽÚČ
Kovová vložka 1 obr. 2 ovláda:
štartovacie zariadenie;
zámok dverí a batožinového
priestoru (kde je k dispozícii);
zamknutie/odomknutie palivového
uzáveru.
KĽÚČ S DIAĽKOVÝM
OVLÁDAČOM
Kovová vložka 1 obr. 3 ovláda:
štartovacie zariadenie;
zámky dverí;
zamknutie/odomknutie palivového
uzáveru.Stlačením tlačidla 2 vysuňte kovovú
vložku kľúča.
Opäť stlačte tlačidlo 2 a zasuňte
kovovú vložku kľúča.
2)
FUNKCIE
Odblokovanie dverí a dverí
batožinového priestoru
Krátke stlačenie tlačidla:
odblokovanie dverí, batožinového
priestoru, dočasné rozsvietenie
vnútorných stropných svetiel a dvojité
bliknutie smerových svetiel (kde je k
dispozícii).
Dvere sa odomknú automaticky v
prípade zasiahnutia systému blokovania
paliva.
Zamknutie dverí a dverí
batožinového priestoru
Krátke stlačenie tlačidla: zamknutie
dverí, dverí batožinového priestoru,
vypnutie vnútorných stropných svetiel a
jedno bliknutie smerových svetiel (kde
je k dispozícii).
Ak sú jedny alebo viacero dverí
otvorených, dvere sa nezamknú. To je
signalizované rýchlym blikaním
smerových svetiel (ak sú k dispozícii).
Naopak, dvere sa zamknú, aj keď
je otvorený batožinový priestor.
Pri rýchlosti vyššej ako 20 km/h sa
dvere automaticky zamknú, ak ste
takúto funkciu nastavili (kde je k
dispozícii) pomocou Ponuky Setup.
Otvorenie batožinového priestoru
Stlačte tlačidlona otvorenie
batožinového priestoru na diaľku.
Otvorenie batožinového priestoru je
signalizované dvojitým zablikaním
smerových svetiel.
2AB0A0303C
3AB0A0006C
11
Page 14 of 196

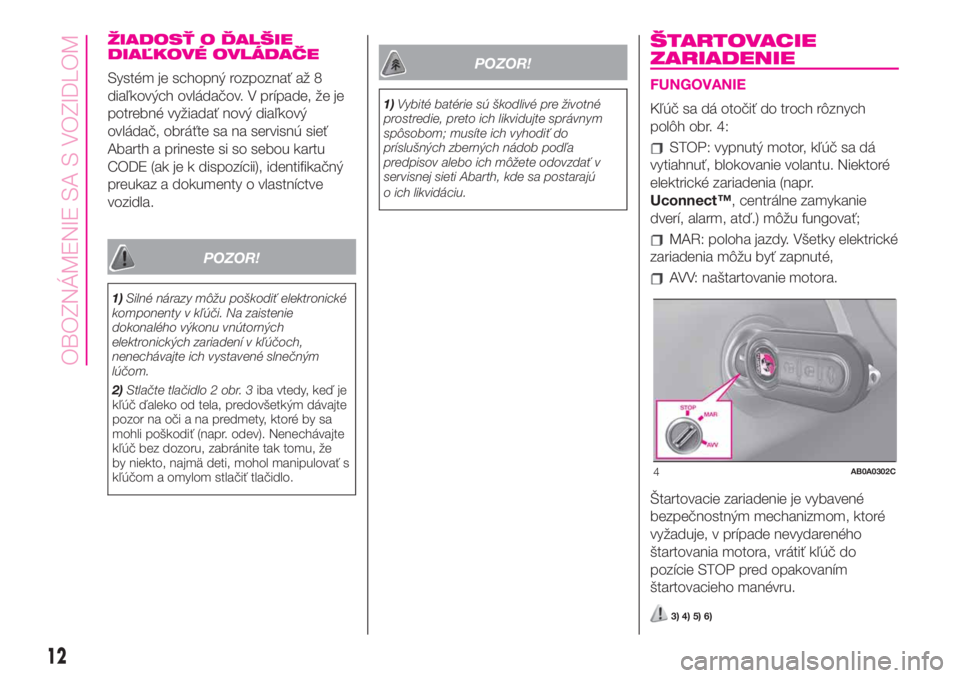

ŽIADOSŤ O ĎALŠIE
DIAĽKOVÉ OVLÁDAČE
Systém je schopný rozpoznať až 8
diaľkových ovládačov. V prípade, že je
potrebné vyžiadať nový diaľkový
ovládač, obráťte sa na servisnú sieť
Abarth a prineste si so sebou kartu
CODE (ak je k dispozícii), identifikačný
preukaz a dokumenty o vlastníctve
vozidla.
POZOR!
1)Silné nárazy môžu poškodiť elektronické
komponenty v kľúči. Na zaistenie
dokonalého výkonu vnútorných
elektronických zariadení v kľúčoch,
nenechávajte ich vystavené slnečným
lúčom.
2)Stlačte tlačidlo 2 obr. 3iba vtedy, keď je
kľúč ďaleko od tela, predovšetkým dávajte
pozor na oči a na predmety, ktoré by sa
mohli poškodiť (napr. odev). Nenechávajte
kľúč bez dozoru, zabránite tak tomu, že
by niekto, najmä deti, mohol manipulovať s
kľúčom a omylom stlačiť tlačidlo.
POZOR!
1)Vybité batérie sú škodlivé pre životné
prostredie, preto ich likvidujte správnym
spôsobom; musíte ich vyhodiť do
príslušných zberných nádob podľa
predpisov alebo ich môžete odovzdať v
servisnej sieti Abarth, kde sa postarajú
o ich likvidáciu.
ŠTARTOVACIE
ZARIADENIE
FUNGOVANIE
Kľúč sa dá otočiť do troch rôznych
polôh obr. 4:
STOP: vypnutý motor, kľúč sa dá
vytiahnuť, blokovanie volantu. Niektoré
elektrické zariadenia (napr.
Uconnect™, centrálne zamykanie
dverí, alarm, atď.) môžu fungovať;
MAR: poloha jazdy. Všetky elektrické
zariadenia môžu byť zapnuté,
AVV: naštartovanie motora.
Štartovacie zariadenie je vybavené
bezpečnostným mechanizmom, ktoré
vyžaduje, v prípade nevydareného
štartovania motora, vrátiť kľúč do
pozície STOP pred opakovaním
štartovacieho manévru.
3) 4) 5) 6)
4AB0A0302C
12
OBOZNÁMENIE SA S VOZIDLOM
Page 15 of 196

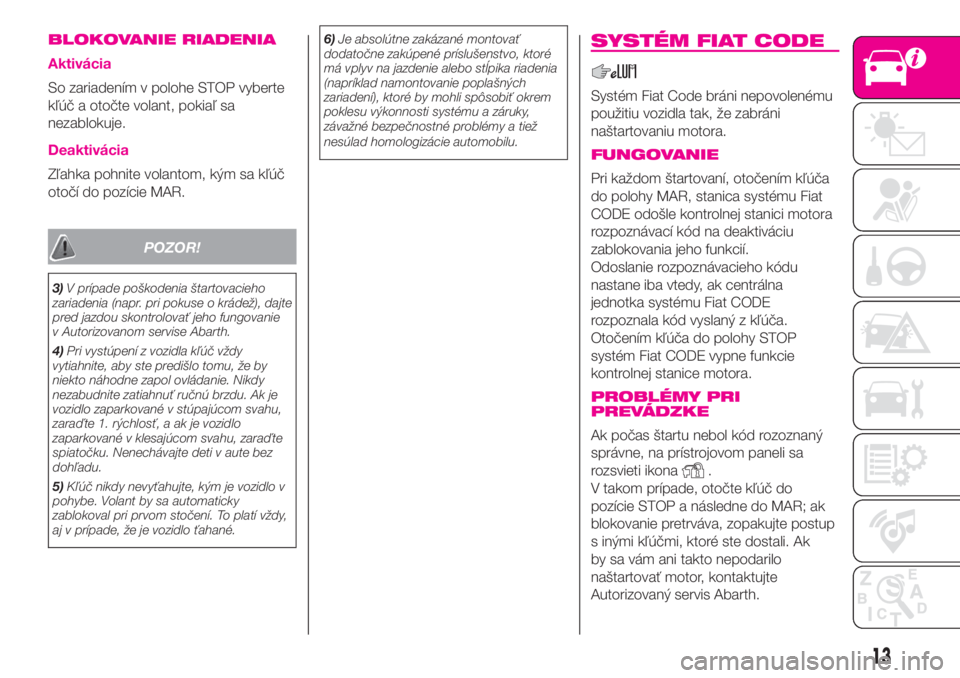

BLOKOVANIE RIADENIA
Aktivácia
So zariadením v polohe STOP vyberte
kľúč a otočte volant, pokiaľ sa
nezablokuje.
Deaktivácia
Zľahka pohnite volantom, kým sa kľúč
otočí do pozície MAR.
POZOR!
3)V prípade poškodenia štartovacieho
zariadenia (napr. pri pokuse o krádež), dajte
pred jazdou skontrolovať jeho fungovanie
v Autorizovanom servise Abarth.
4)Pri vystúpení z vozidla kľúč vždy
vytiahnite, aby ste predišlo tomu, že by
niekto náhodne zapol ovládanie. Nikdy
nezabudnite zatiahnuť ručnú brzdu. Ak je
vozidlo zaparkované v stúpajúcom svahu,
zaraďte 1. rýchlosť, a ak je vozidlo
zaparkované v klesajúcom svahu, zaraďte
spiatočku. Nenechávajte deti v aute bez
dohľadu.
5)Kľúč nikdy nevyťahujte, kým je vozidlo v
pohybe. Volant by sa automaticky
zablokoval pri prvom stočení. To platí vždy,
aj v prípade, že je vozidlo ťahané.6)Je absolútne zakázané montovať
dodatočne zakúpené príslušenstvo, ktoré
má vplyv na jazdenie alebo stĺpika riadenia
(napríklad namontovanie poplašných
zariadení), ktoré by mohli spôsobiť okrem
poklesu výkonnosti systému a záruky,
závažné bezpečnostné problémy a tiež
nesúlad homologizácie automobilu.
SYSTÉM FIAT CODE
Systém Fiat Code bráni nepovolenému
použitiu vozidla tak, že zabráni
naštartovaniu motora.
FUNGOVANIE
Pri každom štartovaní, otočením kľúča
do polohy MAR, stanica systému Fiat
CODE odošle kontrolnej stanici motora
rozpoznávací kód na deaktiváciu
zablokovania jeho funkcií.
Odoslanie rozpoznávacieho kódu
nastane iba vtedy, ak centrálna
jednotka systému Fiat CODE
rozpoznala kód vyslaný z kľúča.
Otočením kľúča do polohy STOP
systém Fiat CODE vypne funkcie
kontrolnej stanice motora.
PROBLÉMY PRI
PREVÁDZKE
Ak počas štartu nebol kód rozoznaný
správne, na prístrojovom paneli sa
rozsvieti ikona
.
V takom prípade, otočte kľúč do
pozície STOP a následne do MAR; ak
blokovanie pretrváva, zopakujte postup
s inými kľúčmi, ktoré ste dostali. Ak
by sa vám ani takto nepodarilo
naštartovať motor, kontaktujte
Autorizovaný servis Abarth.
13
Page 16 of 196

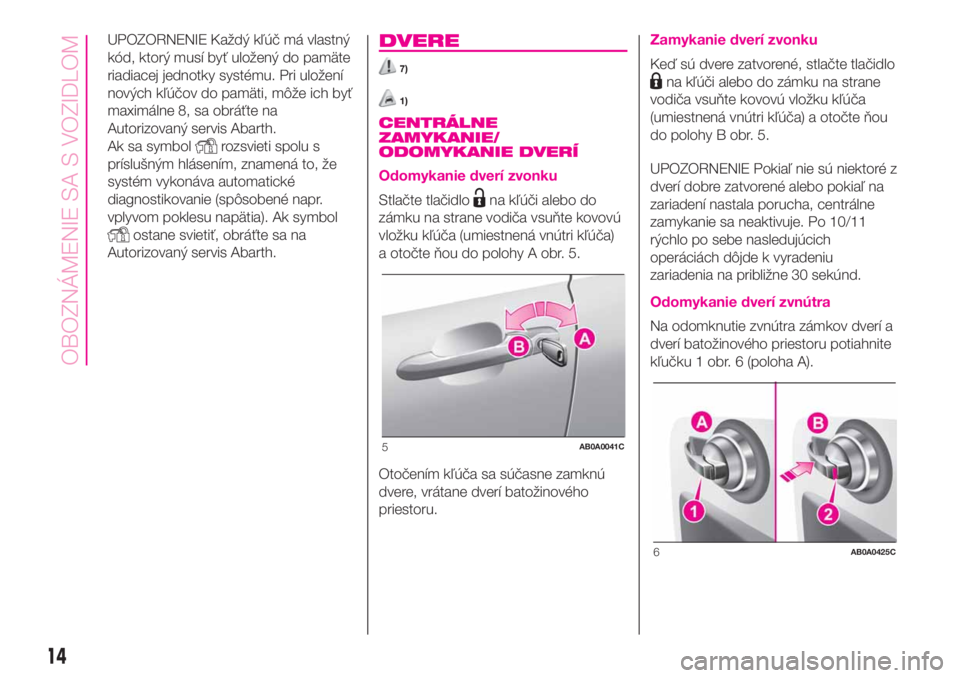

UPOZORNENIE Každý kľúč má vlastný
kód, ktorý musí byť uložený do pamäte
riadiacej jednotky systému. Pri uložení
nových kľúčov do pamäti, môže ich byť
maximálne 8, sa obráťte na
Autorizovaný servis Abarth.
Ak sa symbol
rozsvieti spolu s
príslušným hlásením, znamená to, že
systém vykonáva automatické
diagnostikovanie (spôsobené napr.
vplyvom poklesu napätia). Ak symbol
ostane svietiť, obráťte sa na
Autorizovaný servis Abarth.
DVERE
7)
1)
CENTRÁLNE
ZAMYKANIE/
ODOMYKANIE DVERÍ
Odomykanie dverí zvonku
Stlačte tlačidlona kľúči alebo do
zámku na strane vodiča vsuňte kovovú
vložku kľúča (umiestnená vnútri kľúča)
a otočte ňou do polohy A obr. 5.
Otočením kľúča sa súčasne zamknú
dvere, vrátane dverí batožinového
priestoru.
Zamykanie dverí zvonku
Keď sú dvere zatvorené, stlačte tlačidlo
na kľúči alebo do zámku na strane
vodiča vsuňte kovovú vložku kľúča
(umiestnená vnútri kľúča) a otočte ňou
do polohy B obr. 5.
UPOZORNENIE Pokiaľ nie sú niektoré z
dverí dobre zatvorené alebo pokiaľ na
zariadení nastala porucha, centrálne
zamykanie sa neaktivuje. Po 10/11
rýchlo po sebe nasledujúcich
operáciách dôjde k vyradeniu
zariadenia na približne 30 sekúnd.
Odomykanie dverí zvnútra
Na odomknutie zvnútra zámkov dverí a
dverí batožinového priestoru potiahnite
kľučku 1 obr. 6 (poloha A).
5AB0A0041C
6AB0A0425C
14
OBOZNÁMENIE SA S VOZIDLOM
Page 17 of 196

Zamykanie dverí zvnútra
Ak chcete zámky dverí a batožinového
priestoru zamknúť zvnútra, potlačte
kľučku 1 obr. 6 smerom k panelu dverí
(poloha B).
Použitie kľučky na strane vodiča alebo
na strane spolujazdca, zamkne oboje
dvere a dvere batožinového priestoru.
Správna poloha páčky so zamknutými
dverami je zobrazená červeným
symbolom 2 na kľučkách.
POZOR!
7)Pred otvorením dverí sa ubezpečte, či sa
dvere dajú otvoriť bezpečným spôsobom.
Dvere otvárajte len pokiaľ vozidlo stojí.
POZOR!
1)Uistite sa, že pri zatváraní dverí alebo
batožinového priestoru máte kľúč pri sebe,
aby ste predišli zamknutiu dverí s kľúčom
vnútri vozidla. Ak kľúč ostane zamknutý
vnútri, budete ho môcť dostať von iba
pomocou druhého dodaného kľúča.

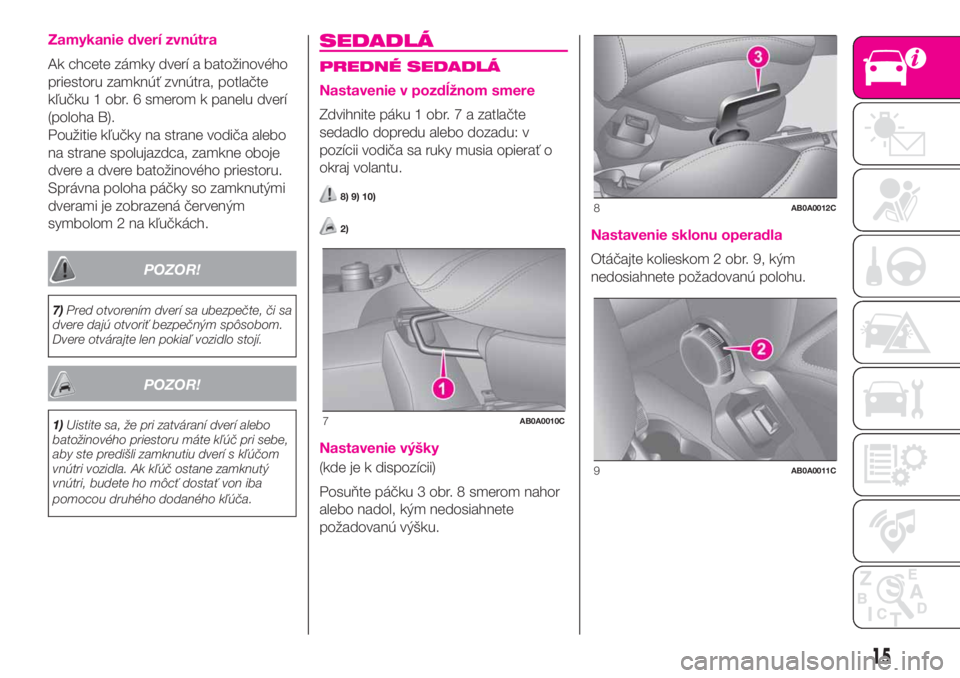

SEDADLÁ
PREDNÉ SEDADLÁ
Nastavenie v pozdĺžnom smere
Zdvihnite páku 1 obr. 7 a zatlačte
sedadlo dopredu alebo dozadu: v
pozícii vodiča sa ruky musia opierať o
okraj volantu.
8) 9) 10)
2)
Nastavenie výšky
(kde je k dispozícii)
Posuňte páčku 3 obr. 8 smerom nahor
alebo nadol, kým nedosiahnete
požadovanú výšku.
Nastavenie sklonu operadla
Otáčajte kolieskom 2 obr. 9, kým
nedosiahnete požadovanú polohu.
7AB0A0010C
8AB0A0012C
9AB0A0011C
15
Page 18 of 196

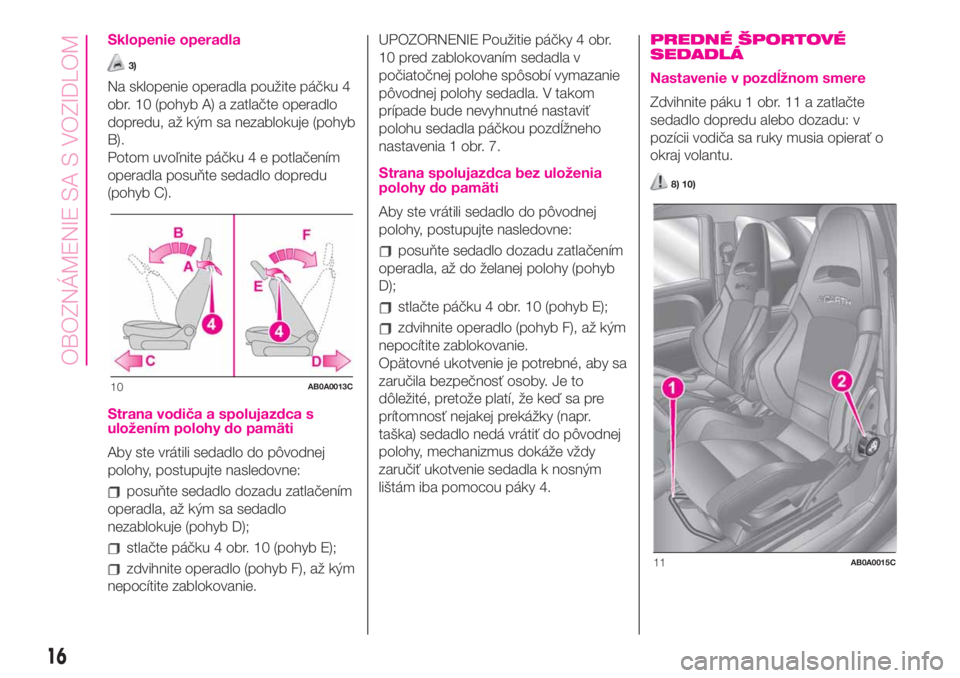

Sklopenie operadla
3)
Na sklopenie operadla použite páčku 4
obr. 10 (pohyb A) a zatlačte operadlo
dopredu, až kým sa nezablokuje (pohyb
B).
Potom uvoľnite páčku 4 e potlačením
operadla posuňte sedadlo dopredu
(pohyb C).
Strana vodiča a spolujazdca s
uložením polohy do pamäti
Aby ste vrátili sedadlo do pôvodnej
polohy, postupujte nasledovne:
posuňte sedadlo dozadu zatlačením
operadla, až kým sa sedadlo
nezablokuje (pohyb D);
stlačte páčku 4 obr. 10 (pohyb E);
zdvihnite operadlo (pohyb F), až kým
nepocítite zablokovanie.UPOZORNENIE Použitie páčky 4 obr.
10 pred zablokovaním sedadla v
počiatočnej polohe spôsobí vymazanie
pôvodnej polohy sedadla. V takom
prípade bude nevyhnutné nastaviť
polohu sedadla páčkou pozdĺžneho
nastavenia 1 obr. 7.
Strana spolujazdca bez uloženia
polohy do pamäti
Aby ste vrátili sedadlo do pôvodnej
polohy, postupujte nasledovne:
posuňte sedadlo dozadu zatlačením
operadla, až do želanej polohy (pohyb
D);
stlačte páčku 4 obr. 10 (pohyb E);
zdvihnite operadlo (pohyb F), až kým
nepocítite zablokovanie.
Opätovné ukotvenie je potrebné, aby sa
zaručila bezpečnosť osoby. Je to
dôležité, pretože platí, že keď sa pre
prítomnosť nejakej prekážky (napr.
taška) sedadlo nedá vrátiť do pôvodnej
polohy, mechanizmus dokáže vždy
zaručiť ukotvenie sedadla k nosným
lištám iba pomocou páky 4.
PREDNÉ ŠPORTOVÉ
SEDADLÁ
Nastavenie v pozdĺžnom smere
Zdvihnite páku 1 obr. 11 a zatlačte
sedadlo dopredu alebo dozadu: v
pozícii vodiča sa ruky musia opierať o
okraj volantu.
8) 10)
10AB0A0013C
11AB0A0015C
16
OBOZNÁMENIE SA S VOZIDLOM
Page 19 of 196

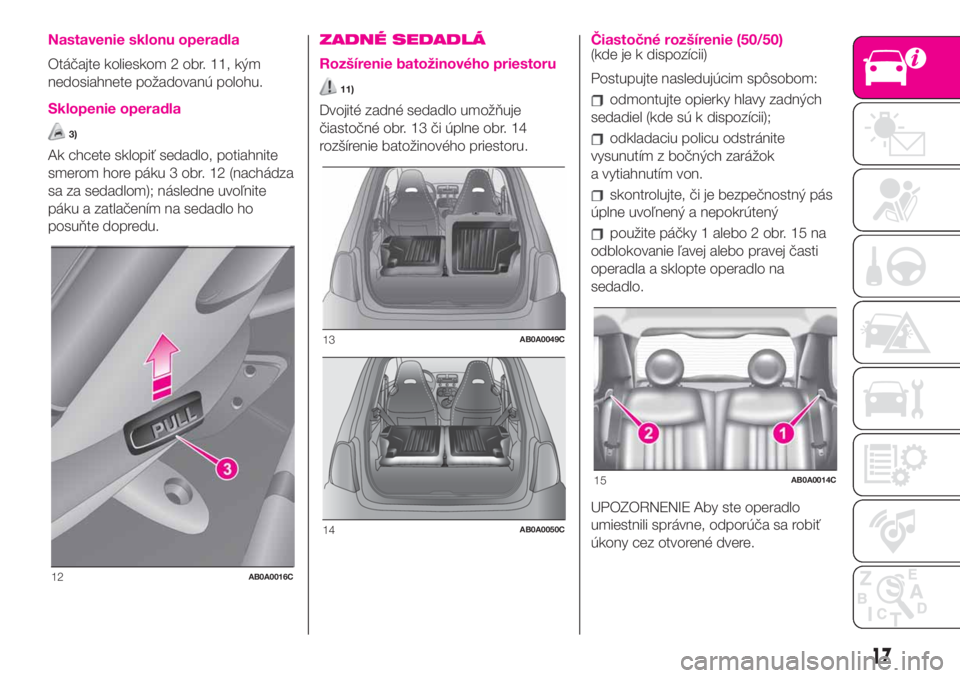

Nastavenie sklonu operadla
Otáčajte kolieskom 2 obr. 11, kým
nedosiahnete požadovanú polohu.
Sklopenie operadla
3)
Ak chcete sklopiť sedadlo, potiahnite
smerom hore páku 3 obr. 12 (nachádza
sa za sedadlom); následne uvoľnite
páku a zatlačením na sedadlo ho
posuňte dopredu.
ZADNÉ SEDADLÁ
Rozšírenie batožinového priestoru
11)
Dvojité zadné sedadlo umožňuje
čiastočné obr. 13 či úplne obr. 14
rozšírenie batožinového priestoru.
Čiastočné rozšírenie (50/50)(kde je k dispozícii)
Postupujte nasledujúcim spôsobom:
odmontujte opierky hlavy zadných
sedadiel (kde sú k dispozícii);
odkladaciu policu odstránite
vysunutím z bočných zarážok
a vytiahnutím von.
skontrolujte, či je bezpečnostný pás
úplne uvoľnený a nepokrútený
použite páčky 1 alebo 2 obr. 15 na
odblokovanie ľavej alebo pravej časti
operadla a sklopte operadlo na
sedadlo.
UPOZORNENIE Aby ste operadlo
umiestnili správne, odporúča sa robiť
úkony cez otvorené dvere.
12AB0A0016C
13AB0A0049C
14AB0A0050C
15AB0A0014C
17
Page 20 of 196

Úplne rozšírenie
Úplne sklopenie zadných sedadiel
umožňuje dosiahnutie maximálneho
priestoru pre náklad.
Postupujte nasledujúcim spôsobom:
odmontujte opierky hlavy zadných
sedadiel (kde sú k dispozícii)
odkladaciu policu odstránite
vysunutím z bočných zarážok
a vytiahnutím von.
overte, či sú pásy uvoľnené a či nie
sú pokrútené
použite páčky1a2obr.15na
odblokovanie operadiel a sklopte ich na
sedadlá.
Vrátenie zadného sedadla do
pôvodnej polohy
Zdvihnite operadlá, zatlačte ich dozadu,
až kým nezačujete cvaknutie zámku
oboch upevňovacích zariadení.
Spony bezpečnostných pásov nastavte
smerom hore a zarovnajte sedadlo do
polohy pre bežné používanie.
UPOZORNENIE Aby ste operadlo
umiestnili správne, odporúča sa robiť
úkony cez otvorené dvere.UPOZORNENIE Pri vrátení operadla do
polohy pre bežné používanie sa uistite,
že sa zachytila jeho zarážka. Uistite
sa, že operadlo je správne upevnené na
oboch stranách, aby ste sa v prípade
prudkého brzdenia vyhli prípadom
vystrelenia operadla smerom dopredu,
čím by mohlo spôsobiť zranenie
pasažierov
POZOR!
8)Akékoľvek nastavenie sa môže
vykonávať výlučne pokiaľ vozidlo stojí.
9)V prítomnosti side-bag je používanie
poťahov na sedadlá okrem tých, ktoré sú
dostupné v doplnkovej ponuke
Lineaaccessori Abarth, nebezpečné.
10)Povoľte páku nastavenia a pohybom
dopredu a dozadu skontrolujte, či je
sedadlo na vodiacich koľajničkách dobre
upevnené. V prípade nezablokovania
by mohlo dôjsť k neočakávanému
posunutiu sedadla s následnou stratou
kontroly nad vozidlom.
11)Ubezpečte sa, že operadlá sú správne
upevnené na oboch stranách, aby ste sa
v prípade prudkého brzdenia vyhli
prípadom vysunutia operadla dopredu, čím
by mohlo dôjsť k zraneniu cestujúcich.
POZOR!
2)Textilné poťahy vo vozidle sú dlhodobo
odolné voči opotrebovaniu vyplývajúceho z
normálneho používania vozidla. V každom
prípade treba predchádzať silným a/alebo
dlhým treniam s odevnými doplnkami
ako kovové pracky, ozdobné štítky, suchý
zips a podobne, nakoľko tieto lokálnym
pôsobením a zvýšeným tlakom na vlákna
môžu spôsobiť roztrhnutie niekoľkých
vláken s následným poškodením poťahu.
3)Pred úplným sklopením operadla
sedadla odstráňte všetky predmety na ňom
položené.
18
OBOZNÁMENIE SA S VOZIDLOM
