ESP Abarth Punto 2014 Instructieboek (in Dutch)

MOTOR STARTEN
NOODSTART
Als het lampje
Yop het instrumentenpaneel constant
blijft branden, wendt u dan onmiddellijk tot het Abarth
Servicenetwerk.
NOODGEVALLEN
In geval van nood raden wij u aan het gratis nummer te bellen dat in de Service- en garantiehandleiding
vermeld staat. U kunt ook de site www.fiat.com raadplegen voor de dichtstbijzijnde vestiging van het Abarth
Servicenetwerk.
Laat deze procedure door gespecialiseerd
personeel uitvoeren. Onjuiste handelingen
kunnen leiden tot vonken. De vloeistof in de
accu is giftig en corrosief. Vermijd het contact
met de huid en de ogen. Kom ook niet dicht bij
een accu met open vuur of een brandende
sigaret en veroorzaak geen vonken.
ATTENTIE
BELANGRIJK Raadpleeg voor het starten van de auto
met een hulpaccu de paragraaf „Start&Stop-systeem” in
het hoofdstuk „Wegwijs in uw auto”.
fig. 126F0U187Ab
151
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STARTEN MET EEN HULPACCU fig. 126
Als de accu leeg is, kan de motor worden gestart met
een hulpaccu, die ten minste dezelfde capaciteit moet
hebben als de lege accu. Het is raadzaam de accu door
het Abarth Servicenetwerk te laten controleren/
vervangen.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 151

157
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
U moet absoluut aangeven dat de band
is gerepareerd met de snelle
bandenreparatieset. Overhandig de
informatiefolder aan het personeel dat de band
moet repareren die behandeld is met de snelle
bandenreparatieset.
ATTENTIE
ALLEEN VOOR HET CONTROLEREN EN
HERSTELLEN VAN DE SPANNING
De compressor kan ook worden gebruikt voor het
herstellen van de bandenspanning. Maak de
snelkoppeling los en verbind de koppeling direct met het
ventiel van de band fig. 133; op deze manier wordt de
spuitbus niet met de compressor verbonden en wordt
de afdichtvloeistof niet in de band gespoten.
F0U134Abfig. 133
Als de bandenspanning onder 1,8 bar is
gedaald, mag niet verder worden
gereden: de snelle bandenreparatieset Fix&Go
Automatic kan de vereiste wegligging niet
garanderen omdat de band te erg beschadigd is.
Wendt u tot het Abarth Servicenetwerk.
ATTENTIE
❒als een spanning van ten minste 1,8 bar wordt
gemeten, herstel dan de correcte bandenspanning
(met draaiende motor en aangetrokken handrem) en
rijdt verder;
❒rijd zeer voorzichtig naar de dichtstbijzijnde
werkplaats van het Abarth Servicenetwerk.
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 157

191
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

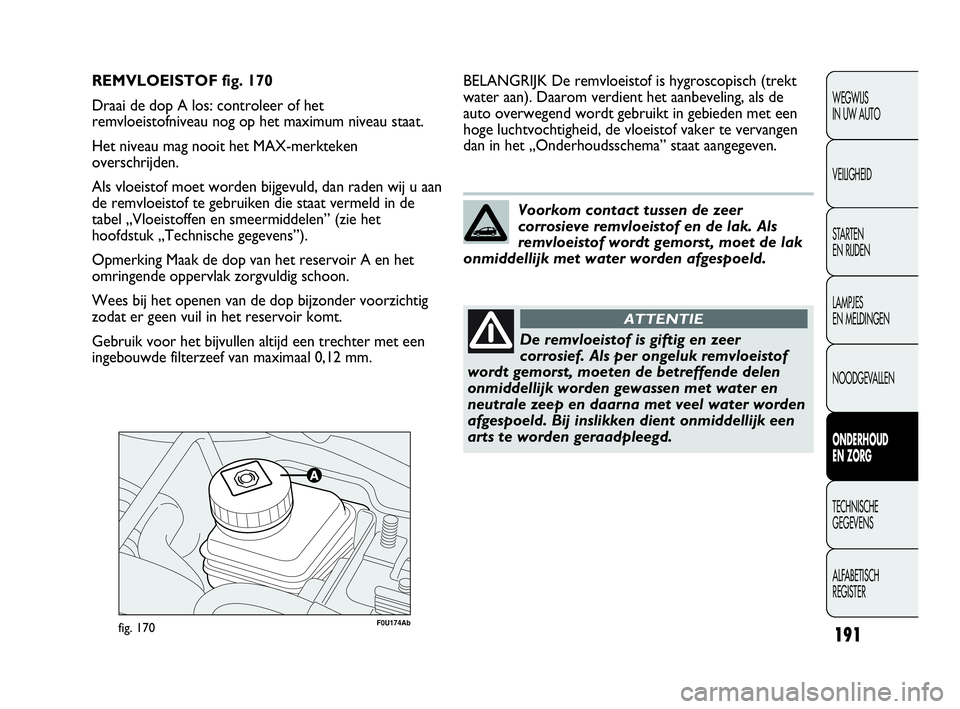

F0U174Abfig. 170
BELANGRIJK De remvloeistof is hygroscopisch (trekt
water aan). Daarom verdient het aanbeveling, als de
auto overwegend wordt gebruikt in gebieden met een
hoge luchtvochtigheid, de vloeistof vaker te vervangen
dan in het „Onderhoudsschema” staat aangegeven. REMVLOEISTOF fig. 170
Draai de dop A los: controleer of het
remvloeistofniveau nog op het maximum niveau staat.
Het niveau mag nooit het MAX-merkteken
overschrijden.
Als vloeistof moet worden bijgevuld, dan raden wij u aan
de remvloeistof te gebruiken die staat vermeld in de
tabel „Vloeistoffen en smeermiddelen” (zie het
hoofdstuk „Technische gegevens”).
Opmerking Maak de dop van het reservoir A en het
omringende oppervlak zorgvuldig schoon.
Wees bij het openen van de dop bijzonder voorzichtig
zodat er geen vuil in het reservoir komt.
Gebruik voor het bijvullen altijd een trechter met een
ingebouwde filterzeef van maximaal 0,12 mm.
Voorkom contact tussen de zeer
corrosieve remvloeistof en de lak. Als
remvloeistof wordt gemorst, moet de lak
onmiddellijk met water worden afgespoeld.
De remvloeistof is giftig en zeer
corrosief. Als per ongeluk remvloeistof
wordt gemorst, moeten de betreffende delen
onmiddellijk worden gewassen met water en
neutrale zeep en daarna met veel water worden
afgespoeld. Bij inslikken dient onmiddellijk een
arts te worden geraadpleegd.
ATTENTIE
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:53 Pagina 191

192
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
LUCHTFILTER
Laat het luchtfilter vervangen door het Abarth
Servicenetwerk.
POLLENFILTER
Laat het pollenfilter vervangen door het Abarth
Servicenetwerk.
De remvloeistof is giftig en zeer
corrosief. Als per ongeluk remvloeistof
wordt gemorst, moeten de betreffende delen
onmiddellijk worden gewassen met water en
neutrale zeep en daarna met veel water worden
afgespoeld. Bij inslikken dient onmiddellijk een
arts te worden geraadpleegd.
ATTENTIE
Het symbool πop het reservoir geeft
aan dat synthetische remvloeistof en
geen minerale vloeistof moet worden gebruikt.
Het gebruik van minerale vloeistoffen moet
absoluut worden vermeden, omdat de rubbers in
het remsysteem door deze vloeistoffen worden
beschadigd.
ATTENTIE
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:53 Pagina 192

193
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ACCU
De accu van de auto is „onderhoudsarm”: onder
normale omstandigheden hoeft het elektrolyt niet
bijgevuld te worden met gedestilleerd water.
ACCULADING EN
ELEKTROLYTNIVEAU CONTROLEREN
De controlewerkzaamheden mogen uitsluitend door
gekwalificeerd personeel worden uitgevoerd bij de
kilometerstanden en op de wijze die beschreven staat in
dit Instructieboek. Het eventueel bijvullen mag
uitsluitend worden uitgevoerd door gespecialiseerd
personeel van het Abarth Servicenetwerk.
De vloeistof in de accu is giftig en
corrosief. Voorkom contact met de huid
en de ogen. Houd open vuur en vonkvormende
apparaten verwijderd van de accu: brand- en
ontploffingsgevaar.
ATTENTIE
Als de accu werkt met een zeer laag
vloeistofniveau, ontstaat onherstelbare
schade aan de accu en kan de accu
openbarsten.
ATTENTIE
ACCU VERVANGEN
Als de accu vervangen wordt, moet een originele accu
met dezelfde specificaties worden geïnstalleerd.
Als de accu vervangen wordt door een accu met andere
specificaties, vervallen de onderhoudsintervallen die in
het „Geprogrammeerd Onderhoudsschema” staan
aangegeven.
Voor het onderhoud van de accu dient u zich strikt te
houden aan de aanwijzingen van de fabrikant van de
accu.
Onoordeelkundige montage van
elektrische en elektronische apparatuur
kan ernstige schade toebrengen aan de
auto. Als u na aanschaf van uw auto accessoires
wilt monteren die constante voeding nodig
hebben (diefstalalarm, mobiele telefoon enz.),
raden wij u aan contact op te nemen met de
specialisten van het Abarth Servicenetwerk. Deze
kunnen u de meest geschikte installaties
aanraden en controleren of het noodzakelijk is
een accu met een grotere capaciteit te monteren.
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:53 Pagina 193

200
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen doorroesten van alle
originele componenten van de carrosserie en van alle
dragende delen gegarandeerd.
Voor de specifieke voorwaarden van deze garantie
wordt verwezen naar de „Service- en
garantiehandleiding”.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en luchtvochtigheid (gebieden
aan zee, warm en vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen, zoals stoffige
omgeving, opwaaiend zand, modder en steenslag op de
lak en de onderzijde moet niet worden onderschat.
Abarth heeft voor uw auto de beste technologische
oplossingen toegepast om de carrosserie efficiënt tegen
roest te beschermen.
De belangrijkste zijn:
❒de toepassing van aangepaste spuittechnieken en
lakproducten die de auto de benodigde weerstand
tegen roest en schurende elementen verlenen;
❒het gebruik van verzinkte (of voorbehandelde)
plaatdelen met een hoge corrosiebestendigheid;
❒het aanbrengen van een gespoten beschermende
waslaag op de onderzijde, in de wielkuipen, in de
motorruimte en verschillende holle ruimtes, met een
hoog beschermend vermogen;
❒het aanbrengen van een beschermende kunststof laag
op kwetsbare delen: onderzijde van de portieren,
binnenzijde van de spatborden, naden, randen enz.;
❒toepassing van „open” holle ruimtes om
condensvorming te voorkomen en binnendringend
water af te voeren, waardoor roest van binnenuit
wordt voorkomen.
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:53 Pagina 200

201
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Schoonmaakmiddelen verontreinigen het
water. Daarom moet de auto bij voorkeur
worden gewassen op een plaats waar het
afvalwater direct wordt opgevangen en gezuiverd.
TIPS VOOR HET BEHOUD
VAN DE CARROSSERIE
Lak
De lak heeft behalve een esthetische functie ook een
beschermende functie.
Daarom moeten beschadigingen van de laklaag, zoals
krassen, onmiddellijk worden bijgewerkt om
roestvorming te voorkomen. Het bijwerken dient met
de originele lak te worden uitgevoerd (zie „Plaatje met
informatie over de carrosserielak” in het hoofdstuk
„Technische gegevens”).
Het normale onderhoud van de auto beperkt zich tot
wassen, waarbij de frequentie afhankelijk is van het
gebruik van de auto en van de omgeving. In bijvoorbeeld
een omgeving met een vervuilde atmosfeer of als op
straten met strooizout wordt gereden, moet de auto
vaker worden gewassen.
De juiste wasmethode:
❒verwijder de antenne van het dak als u de auto in
een wastunnel wast, om te voorkomen dat deze
beschadigt;
❒als voor het wassen van de auto hogedrukreinigers
worden gebruikt, houd dan een afstand van minimaal
40 cm t.o.v. de carrosserie aan om beschadiging of
aantasting te voorkomen. Onthoud dat stagnerend
water op lange termijn de auto kan beschadigen;
❒spoel de auto eerst met een waterstraal onder lage
druk af;
❒was de auto met een zachte spons met een oplossing
van neutrale zeep; spoel daarbij de spons regelmatig
uit;
❒spoel de auto af met schoon water en droog de auto
met warme lucht of een schone, zachte zeem.
De minder zichtbare delen zoals de randen van de
portieren, achterklep, motorkap en de koplampranden
moeten tijdens het drogen niet vergeten worden, omdat
daar water kan blijven staan. Het verdient aanbeveling
de auto na het wassen niet onmiddellijk binnen te
zetten, maar de auto nog even buiten te laten staan,
zodat waterresten buiten kunnen verdampen.
Was de auto nooit in de zon of als de motorkap nog
warm is: de glans van de lak kan afnemen. De kunststof
carrosseriedelen kunnen op dezelfde wijze worden
gewassen als de gespoten carrosseriedelen.
Parkeer de auto niet onder bomen, aangezien
harsdruppels bij langere inwerking de lak kunnen
beschadigen, waardoor de kans op roestvorming wordt
vergroot.
BELANGRIJK Vogeluitwerpselen dienen zo snel en zo
goed mogelijk van de lak verwijderd te worden, omdat
door de agressieve bestanddelen de lak kan beschadigen.
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:53 Pagina 201

202
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
INTERIEUR
Controleer af en toe of er onder de vloerbedekking
geen water is blijven staan (dooiwater van sneeuwresten
aan schoenen, lekkende paraplu’s enz.), waardoor
roestvorming op de bodem veroorzaakt zou kunnen
worden. Ruiten
Gebruik voor het schoonmaken van de ruiten een
daarvoor geschikt schoonmaakmiddel.
Gebruik een schone, zachte doek om krassen en
beschadigingen te voorkomen.
BELANGRIJK Let er bij het schoonmaken van de
binnenzijde van de achterruit op dat de elektrische
weerstandsdraden van de achterruitverwarming niet
worden beschadigd. Veeg voorzichtig in de richting van
de draden.
Motorruimte
Laat de motorruimte na het winterseizoen zorgvuldig
uitspuiten. Hierbij mag de waterstraal niet direct op de
elektronische regeleenheden worden gericht en moeten
de bovenste ventilatie-openingen goed beschermd
worden, om beschadiging van de ruitenwissermotor te
voorkomen. Laat deze werkzaamheden verzorgen door
een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de motorruimte
moet de contactsleutel in stand STOP staan en de
motor koud zijn. Controleer na het reinigen of de
verschillende beschermingen (rubber kappen, deksels
enz.) nog op hun plaats zitten en niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen van het
kunststof lampenglas van de koplampen geen
aromatische producten (bijv. benzine) of ketonen (bijv.
aceton).
Gebruik nooit ontvlambare producten
zoals petroleum of wasbenzine voor het
reinigen van de interieurdelen van de auto. De
elektrostatische lading die tijdens het reinigen
door het wrijven ontstaat, kan brand
veroorzaken.
ATTENTIE
Bewaar nooit spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen
niet worden blootgesteld aan temperaturen
boven 50 °C. In de zomer kan de temperatuur in
het interieur ver boven deze waarde oplopen.
ATTENTIE
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:54 Pagina 202

203
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STOELEN EN STOFFEN BEKLEDING
Verwijder stof met een zachte borstel of een stofzuiger.
Voor een nog betere reiniging van de stoffen bekleding
raden wij u aan de borstel vochtig te maken.
Reinig de zittingen met een vochtige spons en een
oplossing van water en een neutrale zeep.
De stoffen bekleding van uw auto is
langdurig bestand tegen slijtage die
ontstaat bij een normaal gebruik van
de auto. Hevig en/of langdurig wrijven met
kledingaccessoires zoals metalen gespen,
sierknopen en klittenbandsluitingen, moet
echter absoluut worden vermeden omdat
hierdoor grote druk ontstaat op een bepaalde
plek op de bekleding, waardoor deze plek kan
slijten en de bekleding beschadigd wordt.
MET LEER BEKLEDE ZITPLAATSEN
(voor bepaalde uitvoeringen/markten)
Verwijder droog vuil met een zeemleer of een iets
vochtige doek, zonder hard te drukken.
Dep een vochtige vlek of vet met een droge en
absorberende doek en wrijf daarbij niet. Behandel de
plek vervolgens met een doek of zeem bevochtigd met
water en een neutrale zeep.
Als de vlek nog niet verwijderd is, behandel de vlek dan
met een speciaal schoonmaakmiddel, waarbij de
instructies op de verpakking strikt moeten worden
opgevolgd.
BELANGRIJK Gebruik nooit alcohol. Controleer of de
gebruikte schoonmaakmiddelen geen alcohol of daarvan
afgeleide producten bevatten, ook niet in geringe
hoeveelheden.
183-204 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:54 Pagina 203

F0U183Abfig. 179
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op de typegoedkeuring zijn bovendien
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het Instructieboek
afwijken van die van de typegoedkeuring, dient u zich
altijd aan de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen
zijn voorzien van banden van hetzelfde merk en
hetzelfde type.
BELANGRIJK In tubeless banden mogen geen
binnenbanden gebruikt worden.
WIELUITLIJNING
Toespoor voor, totaal: +1 ±1 mm
Toespoor achter, totaal: +1,7 ±2 mm
De waarden zijn van toepassing op een onbelaste auto
in rijklare staat.VERKLARING VAN DE CODERING
OP DE BANDEN fig. 179Bijvoorbeeld: 205/45 R17" 88V
205 = Nominale breedte (S, afstand in mm tussen de
flanken).
45 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
17 = Diameter van de velg (in inch) (Ø).
88 = Beladingsindex (draagvermogen).
V = Snelheidsindex.
210
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 210
