Abarth Punto 2015 Návod k použití a údržbě (in Czech)
Manufacturer: ABARTH, Model Year: 2015, Model line: Punto, Model: Abarth Punto 2015Pages: 271, velikost PDF: 4.18 MB
Page 41 of 271
37
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 29
F0U029Ab

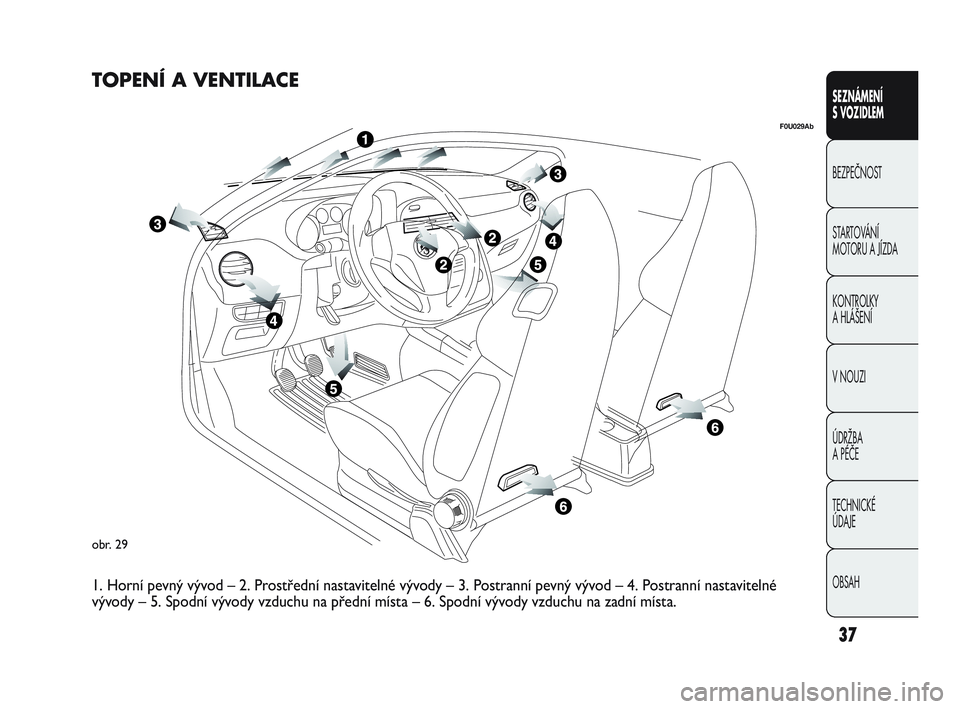

TOPENÍ A VENTILACE
1. Horní pevný vývod – 2. Prostřední nastavitelné vývody – 3. Postranní pevný vývod – 4. Postranní nastavitelné
vývody – 5. Spodní vývody vzduchu na přední místa – 6. Spodní vývody vzduchu na zadní místa.
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 37
Page 42 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
38
F0U0030Abobr. 31
F0U032Abobr. 30F0U031Abobr. 32

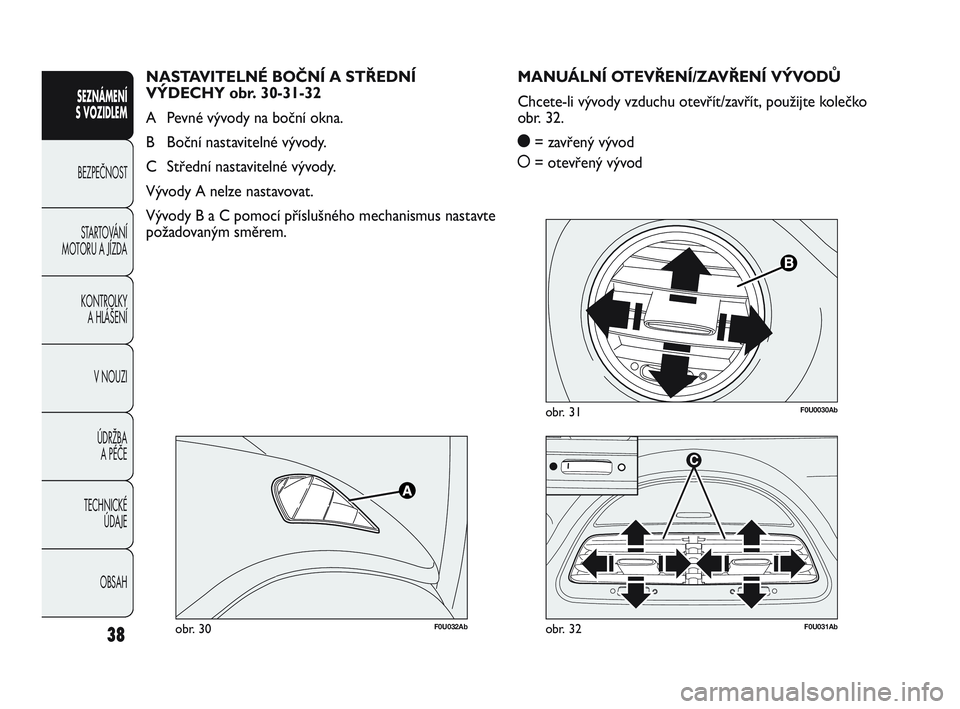

MANUÁLNÍ OTEVŘENÍ/ZAVŘENÍ VÝVODŮ
Chcete-li vývody vzduchu otevřít/zavřít, použijte kolečko
obr. 32.
ç= zavřený vývod
å= otevřený vývod NASTAVITELNÉ BOČNÍ A STŘEDNÍ
VÝDECHY obr. 30-31-32
A Pevné vývody na boční okna.
B Boční nastavitelné vývody.
C Střední nastavitelné vývody.
Vývody A nelze nastavovat.
Vývody B a C pomocí příslušného mechanismus nastavte
požadovaným směrem.
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 38
Page 43 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
39

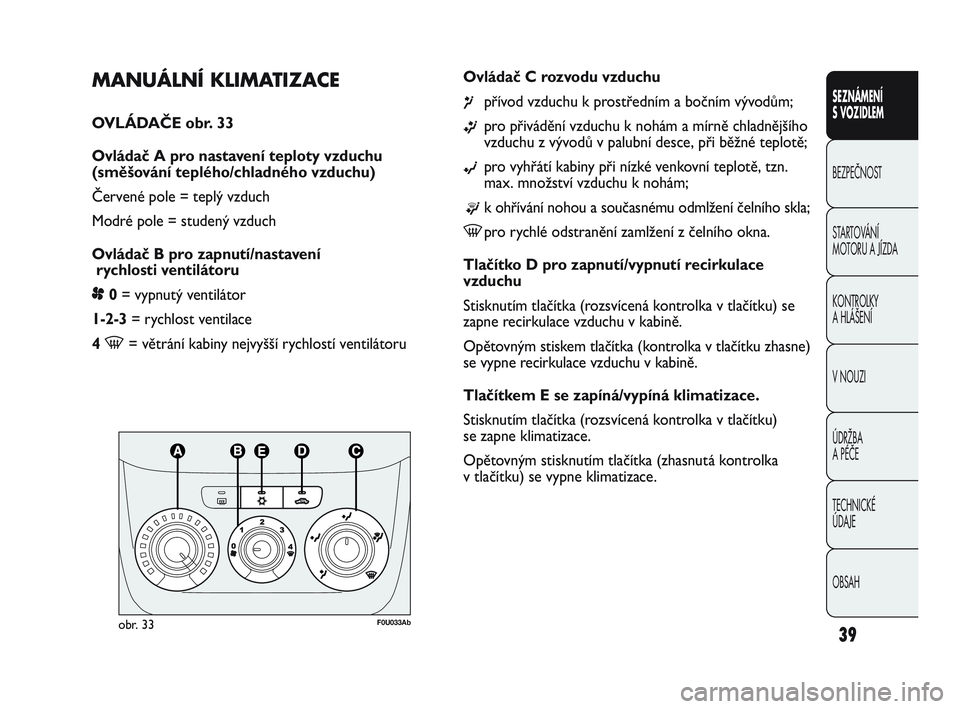

MANUÁLNÍ KLIMATIZACE
OVLÁDAČE obr. 33
Ovládač A pro nastavení teploty vzduchu
(směšování teplého/chladného vzduchu)
Červené pole = teplý vzduch
Modré pole = studený vzduch
Ovládač B pro zapnutí/nastavení
rychlosti ventilátoru
p0= vypnutý ventilátor
1-2-3= rychlost ventilace
4
-= větrání kabiny nejvyšší rychlostí ventilátoruOvládač C rozvodu vzduchu
¶přívod vzduchu k prostředním a bočním vývodům;
ßpro přivádění vzduchu k nohám a mírně chladnějšího
vzduchu z vývodů v palubní desce, při běžné teplotě;
©pro vyhřátí kabiny při nízké venkovní teplotě, tzn.
max. množství vzduchu k nohám;
®k ohřívání nohou a současnému odmlžení čelního skla;
-pro rychlé odstranění zamlžení z čelního okna.
Tlačítko D pro zapnutí/vypnutí recirkulace
vzduchu
Stisknutím tlačítka (rozsvícená kontrolka v tlačítku) se
zapne recirkulace vzduchu v kabině.
Opětovným stiskem tlačítka (kontrolka v tlačítku zhasne)
se vypne recirkulace vzduchu v kabině.
Tlačítkem E se zapíná/vypíná klimatizace.
Stisknutím tlačítka (rozsvícená kontrolka v tlačítku)
se zapne klimatizace.
Opětovným stisknutím tlačítka (zhasnutá kontrolka
v tlačítku) se vypne klimatizace.
obr. 33F0U033Ab
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 39
Page 44 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
40

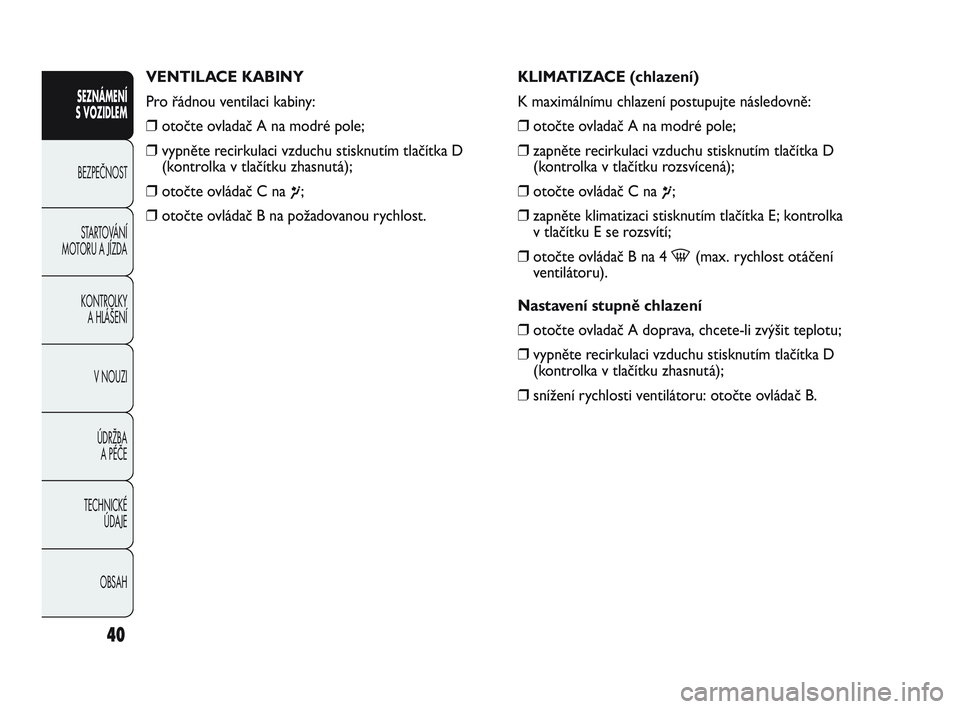

VENTILACE KABINY
Pro řádnou ventilaci kabiny:
❒otočte ovladač A na modré pole;
❒vypněte recirkulaci vzduchu stisknutím tlačítka D
(kontrolka v tlačítku zhasnutá);
❒otočte ovládač C na
¶;
❒otočte ovládač B na požadovanou rychlost.KLIMATIZACE (chlazení)
K maximálnímu chlazení postupujte následovně:
❒otočte ovladač A na modré pole;
❒zapněte recirkulaci vzduchu stisknutím tlačítka D
(kontrolka v tlačítku rozsvícená);
❒otočte ovládač C na ¶;
❒zapněte klimatizaci stisknutím tlačítka E; kontrolka
v tlačítku E se rozsvítí;
❒otočte ovládač B na 4
-(max. rychlost otáčení
ventilátoru).
Nastavení stupně chlazení
❒otočte ovladač A doprava, chcete-li zvýšit teplotu;
❒vypněte recirkulaci vzduchu stisknutím tlačítka D
(kontrolka v tlačítku zhasnutá);
❒snížení rychlosti ventilátoru: otočte ovládač B.
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 40
Page 45 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
41

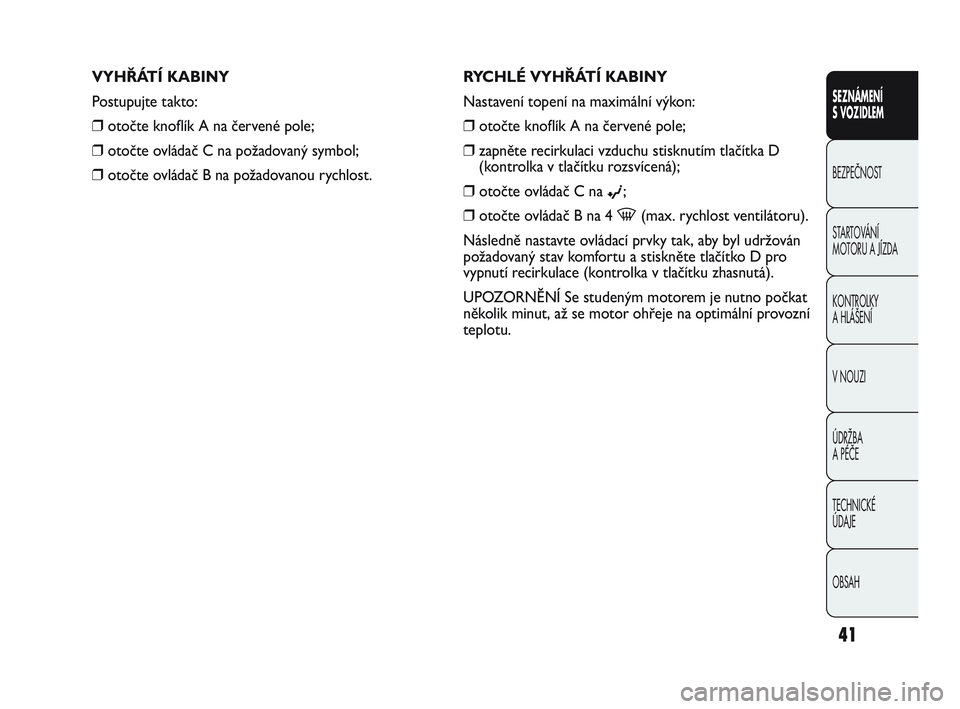

RYCHLÉ VYHŘÁTÍ KABINY
Nastavení topení na maximální výkon:
❒otočte knoflík A na červené pole;
❒zapněte recirkulaci vzduchu stisknutím tlačítka D
(kontrolka v tlačítku rozsvícená);
❒otočte ovládač C na
©;
❒otočte ovládač B na 4
-(max. rychlost ventilátoru).
Následně nastavte ovládací prvky tak, aby byl udržován
požadovaný stav komfortu a stiskněte tlačítko D pro
vypnutí recirkulace (kontrolka v tlačítku zhasnutá).
UPOZORNĚNÍ Se studeným motorem je nutno počkat
několik minut, až se motor ohřeje na optimální provozní
teplotu. VYHŘÁTÍ KABINY
Postupujte takto:
❒otočte knoflík A na červené pole;
❒otočte ovládač C na požadovaný symbol;
❒otočte ovládač B na požadovanou rychlost.
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 41
Page 46 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
42

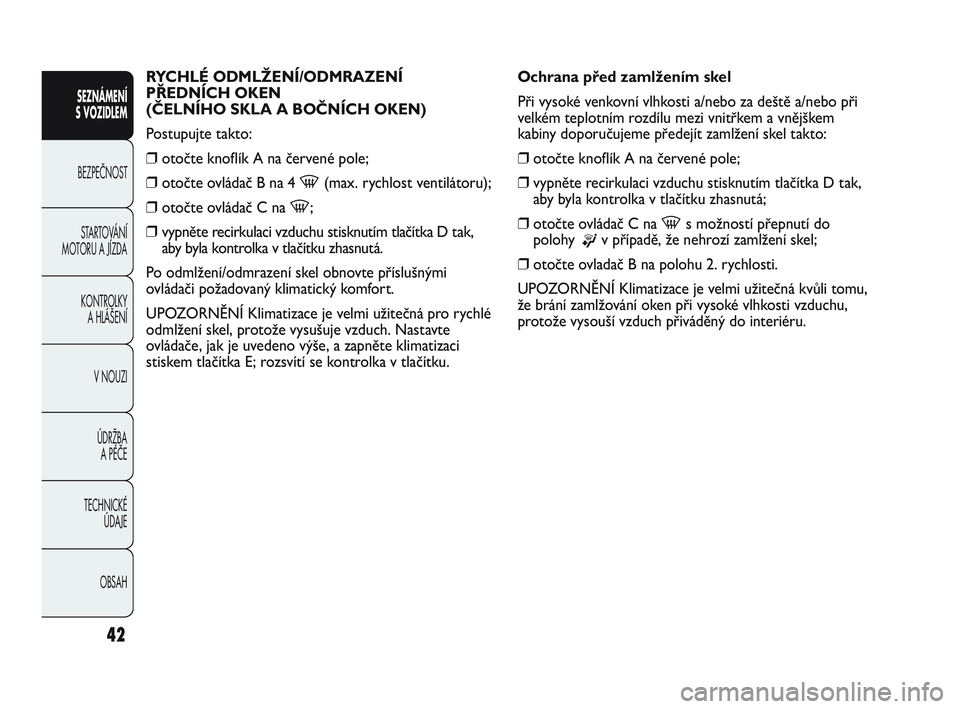

RYCHLÉ ODMLŽENÍ/ODMRAZENÍ
PŘEDNÍCH OKEN
(ČELNÍHO SKLA A BOČNÍCH OKEN)
Postupujte takto:
❒otočte knoflík A na červené pole;
❒otočte ovládač B na 4
-(max. rychlost ventilátoru);
❒otočte ovládač C na
-;
❒vypněte recirkulaci vzduchu stisknutím tlačítka D tak,
aby byla kontrolka v tlačítku zhasnutá.
Po odmlžení/odmrazení skel obnovte příslušnými
ovládači požadovaný klimatický komfort.
UPOZORNĚNÍ Klimatizace je velmi užitečná pro rychlé
odmlžení skel, protože vysušuje vzduch. Nastavte
ovládače, jak je uvedeno výše, a zapněte klimatizaci
stiskem tlačítka E; rozsvítí se kontrolka v tlačítku.Ochrana před zamlžením skel
Při vysoké venkovní vlhkosti a/nebo za deště a/nebo při
velkém teplotním rozdílu mezi vnitřkem a vnějškem
kabiny doporučujeme předejít zamlžení skel takto:
❒otočte knoflík A na červené pole;
❒vypněte recirkulaci vzduchu stisknutím tlačítka D tak,
aby byla kontrolka v tlačítku zhasnutá;
❒otočte ovládač C na
-s možností přepnutí do
polohy
®v případě, že nehrozí zamlžení skel;
❒otočte ovladač B na polohu 2. rychlosti.
UPOZORNĚNÍ Klimatizace je velmi užitečná kvůli tomu,
že brání zamlžování oken při vysoké vlhkosti vzduchu,
protože vysouší vzduch přiváděný do interiéru.
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 42
Page 47 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
43

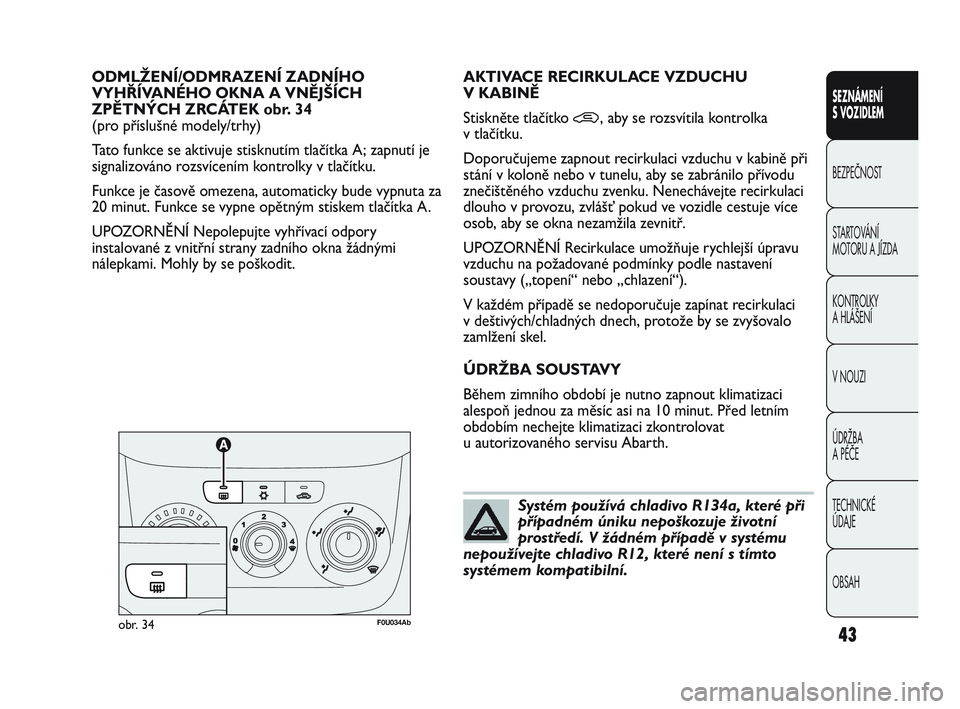

ODMLŽENÍ/ODMRAZENÍ ZADNÍHO
VYHŘÍVANÉHO OKNA A VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK obr. 34
(pro příslušné modely/trhy)
Tato funkce se aktivuje stisknutím tlačítka A; zapnutí je
signalizováno rozsvícením kontrolky v tlačítku.
Funkce je časově omezena, automaticky bude vypnuta za
20 minut. Funkce se vypne opětným stiskem tlačítka A.
UPOZORNĚNÍ Nepolepujte vyhřívací odpory
instalované z vnitřní strany zadního okna žádnými
nálepkami. Mohly by se poškodit.AKTIVACE RECIRKULACE VZDUCHU
V KABINĚ
Stiskněte tlačítko
•, aby se rozsvítila kontrolka
v tlačítku.
Doporučujeme zapnout recirkulaci vzduchu v kabině při
stání v koloně nebo v tunelu, aby se zabránilo přívodu
znečištěného vzduchu zvenku. Nenechávejte recirkulaci
dlouho v provozu, zvlášť pokud ve vozidle cestuje více
osob, aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší úpravu
vzduchu na požadované podmínky podle nastavení
soustavy („topení“ nebo „chlazení“).
V každém případě se nedoporučuje zapínat recirkulaci
v deštivých/chladných dnech, protože by se zvyšovalo
zamlžení skel.
ÚDRŽBA SOUSTAVY
Během zimního období je nutno zapnout klimatizaci
alespoň jednou za měsíc asi na 10 minut. Před letním
obdobím nechejte klimatizaci zkontrolovat
u autorizovaného servisu Abarth.
Systém používá chladivo R134a, které při
případném úniku nepoškozuje životní
prostředí. V žádném případě v systému
nepoužívejte chladivo R12, které není s tímto
systémem kompatibilní.
obr. 34F0U034Ab
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 43
Page 48 of 271
44
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
D tlačítko zapnutí funkce MAX_DEFF
(rychlé odmrazení/odmlžení předních skel);
E tlačítko zapínání/vypínání vyhřívání zadního skla
F tlačítko zapínání funkce MONO (vyrovnání
nastavených teplot na straně řidiče
a spolucestujícího) a ovládač teploty na straně
spolucestujícího;
G tlačítko pro zapnutí/vypnutí klimatizace;
H zvyšování/snižování rychlosti ventilátoru;
I nastavovací tlačítka rozvodu vzduchu;
L tlačítko pro aktivaci funkce AUTO (automatický
provoz) a knoflík pro nastavení teploty na straně
řidiče;
M snímač teploty v kabině.
ZAPNUTÍ KLIMATIZACE
Systém lze zapnout libovolným tlačítkem. Nicméně se
doporučuje nejdříve nastavit na displeji požadované
teploty, a pak stisknout tlačítko AUTO.
Klimatizace umožňuje individuálně nastavit požadované
teploty s maximálním rozdílem 7
°C mezi stranou řidiče
a spolucestujícího.
Kompresor klimatizace funguje pouze při běžícím
motoru a při venkovní teplotě nad 4
°C.

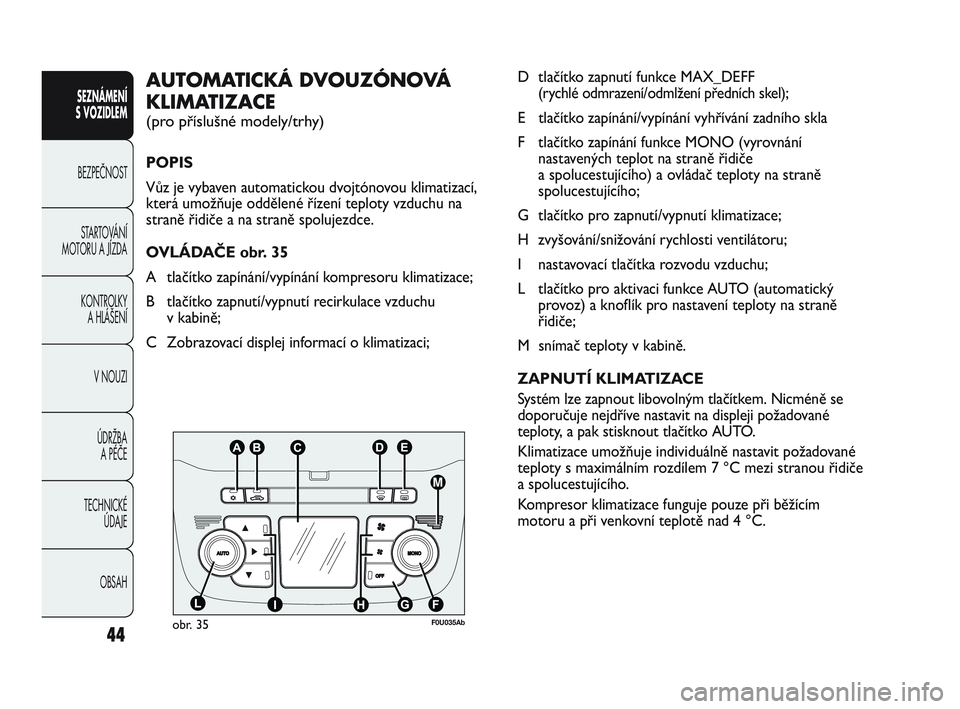

AUTOMATICKÁ DVOUZÓNOVÁ
KLIMATIZACE
(pro příslušné modely/trhy)
POPIS
Vůz je vybaven automatickou dvojtónovou klimatizací,
která umožňuje oddělené řízení teploty vzduchu na
straně řidiče a na straně spolujezdce.
OVLÁDAČE obr. 35
A tlačítko zapínání/vypínání kompresoru klimatizace;
B tlačítko zapnutí/vypnutí recirkulace vzduchu
v kabině;
C Zobrazovací displej informací o klimatizaci;
obr. 35F0U035Ab
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 44
Page 49 of 271
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A PÉČE V NOUZI KONTROLKY
A HLÁŠENÍ STARTOVÁNÍ
MOTORU A JÍZDA BEZPEČNOST
SEZNÁMENÍ
S VOZIDLEM
45

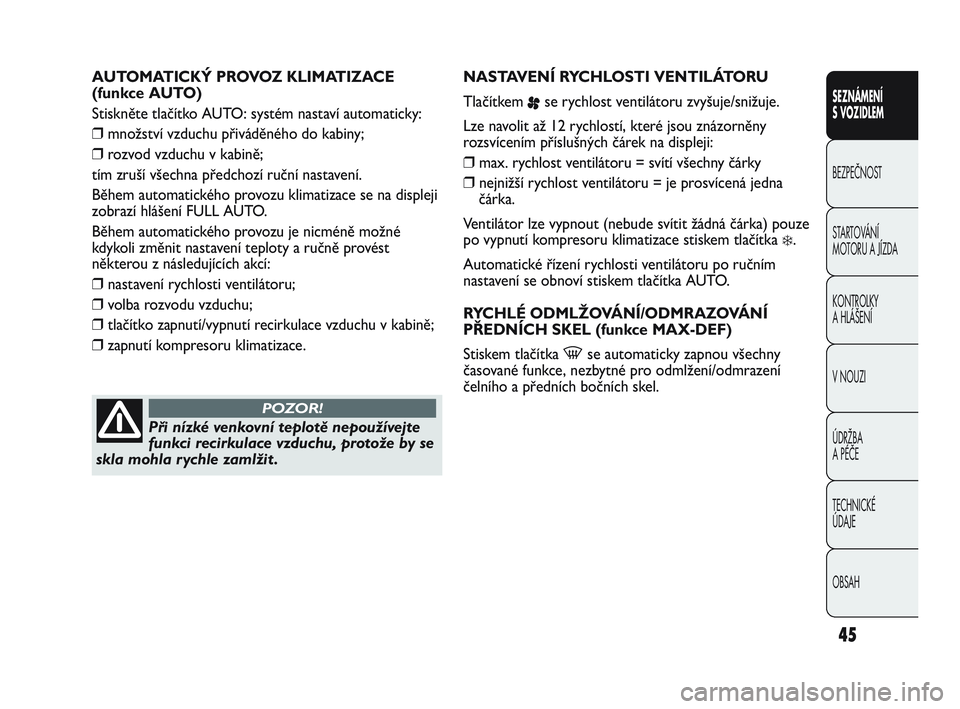

AUTOMATICKÝ PROVOZ KLIMATIZACE
(funkce AUTO)
Stiskněte tlačítko AUTO: systém nastaví automaticky:
❒množství vzduchu přiváděného do kabiny;
❒rozvod vzduchu v kabině;
tím zruší všechna předchozí ruční nastavení.
Během automatického provozu klimatizace se na displeji
zobrazí hlášení FULL AUTO.
Během automatického provozu je nicméně možné
kdykoli změnit nastavení teploty a ručně provést
některou z následujících akcí:
❒nastavení rychlosti ventilátoru;
❒volba rozvodu vzduchu;
❒tlačítko zapnutí/vypnutí recirkulace vzduchu v kabině;
❒ zapnutí kompresoru klimatizace.NASTAVENÍ RYCHLOSTI VENTILÁTORU
Tlačítkem
pse rychlost ventilátoru zvyšuje/snižuje.
Lze navolit až 12 rychlostí, které jsou znázorněny
rozsvícením příslušných čárek na displeji:
❒max. rychlost ventilátoru = svítí všechny čárky
❒nejnižší rychlost ventilátoru = je prosvícená jedna
čárka.
Ventilátor lze vypnout (nebude svítit žádná čárka) pouze
po vypnutí kompresoru klimatizace stiskem tlačítka
❄.
Automatické řízení rychlosti ventilátoru po ručním
nastavení se obnoví stiskem tlačítka AUTO.
RYCHLÉ ODMLŽOVÁNÍ/ODMRAZOVÁNÍ
PŘEDNÍCH SKEL (funkce MAX-DEF)
Stiskem tlačítka
-se automaticky zapnou všechny
časované funkce, nezbytné pro odmlžení/odmrazení
čelního a předních bočních skel.
Při nízké venkovní teplotě nepoužívejte
funkci recirkulace vzduchu, protože by se
skla mohla rychle zamlžit .
POZOR!
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 45
Page 50 of 271
46
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

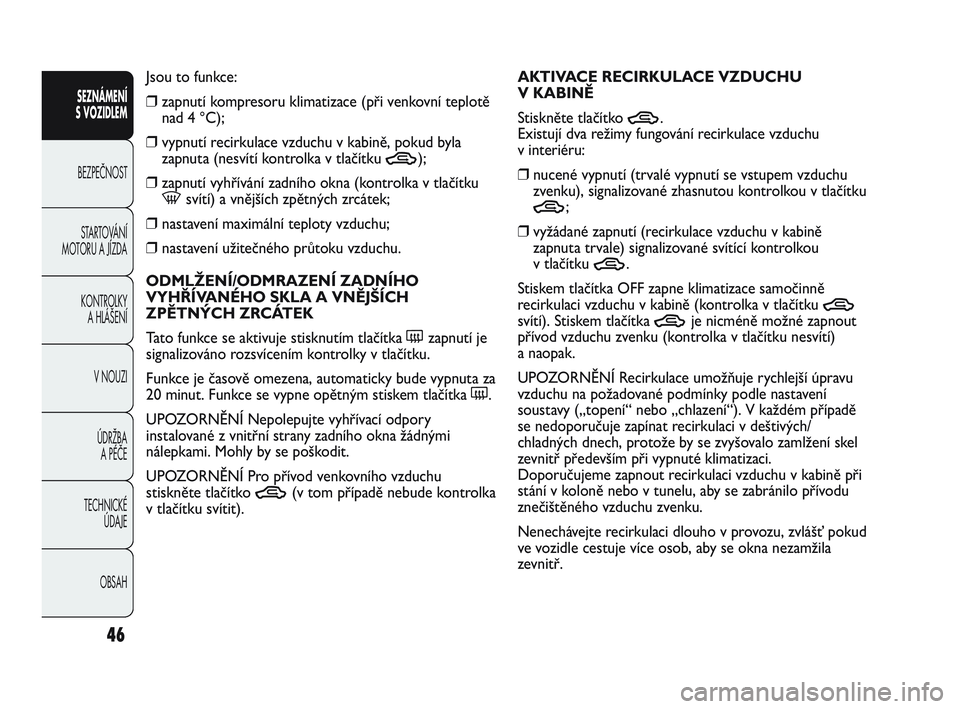

Jsou to funkce:
❒zapnutí kompresoru klimatizace (při venkovní teplotě
nad 4 °C);
❒vypnutí recirkulace vzduchu v kabině, pokud byla
zapnuta (nesvítí kontrolka v tlačítku
T);
❒zapnutí vyhřívání zadního okna (kontrolka v tlačítku
-svítí) a vnějších zpětných zrcátek;
❒nastavení maximální teploty vzduchu;
❒nastavení užitečného průtoku vzduchu.
ODMLŽENÍ/ODMRAZENÍ ZADNÍHO
VYHŘÍVANÉHO SKLA A VNĚJŠÍCH
ZPĚTNÝCH ZRCÁTEK
Tato funkce se aktivuje stisknutím tlačítka (zapnutí je
signalizováno rozsvícením kontrolky v tlačítku.
Funkce je časově omezena, automaticky bude vypnuta za
20 minut. Funkce se vypne opětným stiskem tlačítka (.
UPOZORNĚNÍ Nepolepujte vyhřívací odpory
instalované z vnitřní strany zadního okna žádnými
nálepkami. Mohly by se poškodit.
UPOZORNĚNÍ Pro přívod venkovního vzduchu
stiskněte tlačítko
T(v tom případě nebude kontrolka
v tlačítku svítit).AKTIVACE RECIRKULACE VZDUCHU
V KABINĚ
Stiskněte tlačítko
T.
Existují dva režimy fungování recirkulace vzduchu
v interiéru:
❒nucené vypnutí (trvalé vypnutí se vstupem vzduchu
zvenku), signalizované zhasnutou kontrolkou v tlačítku
T;
❒vyžádané zapnutí (recirkulace vzduchu v kabině
zapnuta trvale) signalizované svítící kontrolkou
v tlačítku
T.
Stiskem tlačítka OFF zapne klimatizace samočinně
recirkulaci vzduchu v kabině (kontrolka v tlačítku
Tsvítí). Stiskem tlačítka Tje nicméně možné zapnout
přívod vzduchu zvenku (kontrolka v tlačítku nesvítí)
a naopak.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší úpravu
vzduchu na požadované podmínky podle nastavení
soustavy („topení“ nebo „chlazení“). V každém případě
se nedoporučuje zapínat recirkulaci v deštivých/
chladných dnech, protože by se zvyšovalo zamlžení skel
zevnitř především při vypnuté klimatizaci.
Doporučujeme zapnout recirkulaci vzduchu v kabině při
stání v koloně nebo v tunelu, aby se zabránilo přívodu
znečištěného vzduchu zvenku.
Nenechávejte recirkulaci dlouho v provozu, zvlášť pokud
ve vozidle cestuje více osob, aby se okna nezamžila
zevnitř.
029-068 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:51 Pagina 46
