Abarth Punto 2020 Brugs- og vedligeholdelsesvejledning (in Danish)

77
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

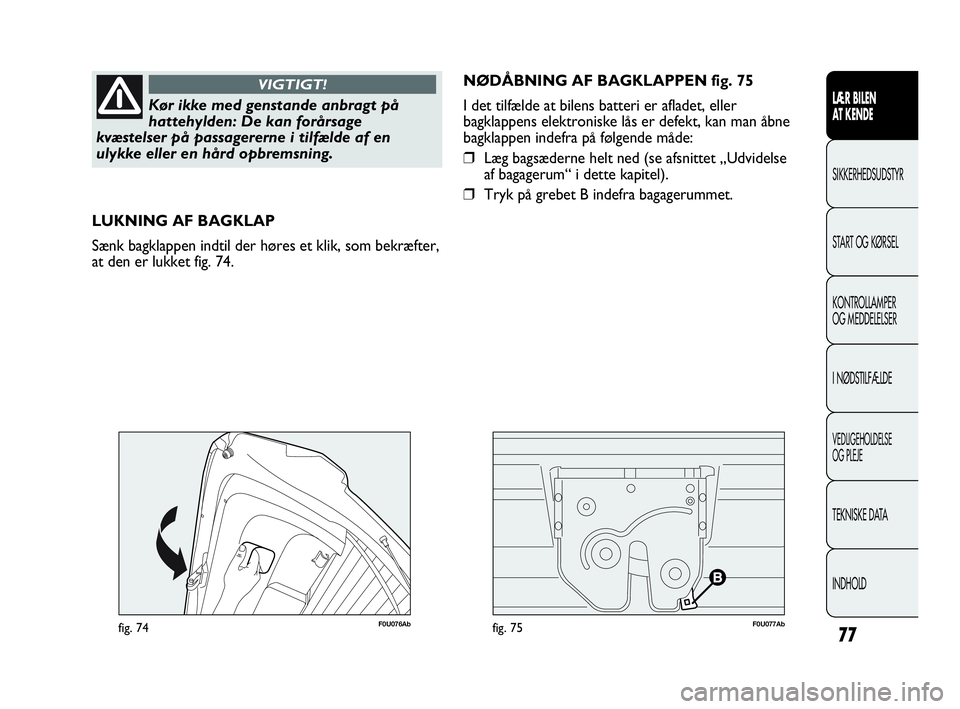

Kør ikke med genstande anbragt på
hattehylden: De kan forårsage
kvæstelser på passagererne i tilfælde af en
ulykke eller en hård opbremsning.
VIGTIGT!
F0U076Abfig. 74
LUKNING AF BAGKLAP
Sænk bagklappen indtil der høres et klik, som bekræfter,
at den er lukket fig. 74.NØDÅBNING AF BAGKLAPPEN fig. 75
I det tilfælde at bilens batteri er afladet, eller
bagklappens elektroniske lås er defekt, kan man åbne
bagklappen indefra på følgende måde:
❒Læg bagsæderne helt ned (se afsnittet „Udvidelse
af bagagerum“ i dette kapitel).
❒Tryk på grebet B indefra bagagerummet.
F0U077Abfig. 75
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 77

78
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U078Abfig. 76
UDVIDELSE AF BAGAGERUM
Klap bagsædet frem for at opnå den maksimale
bagagerumskapacitet.
Gå frem på følgende måde:
❒Anbring bagsædets hovedstøtter i nederste stilling.
❒Kontrollér at sikkerhedsselerne er helt stramme og
ikke er snoet.
F0U079Abfig. 77
F0U081Abfig. 78
❒Slå hynderne fremad som vist med pilen fig. 76.
❒Brug håndtagene A og B-fig. 77 for at frigøre
ryglænene og læne dem ned mod sædet.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 78

79
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

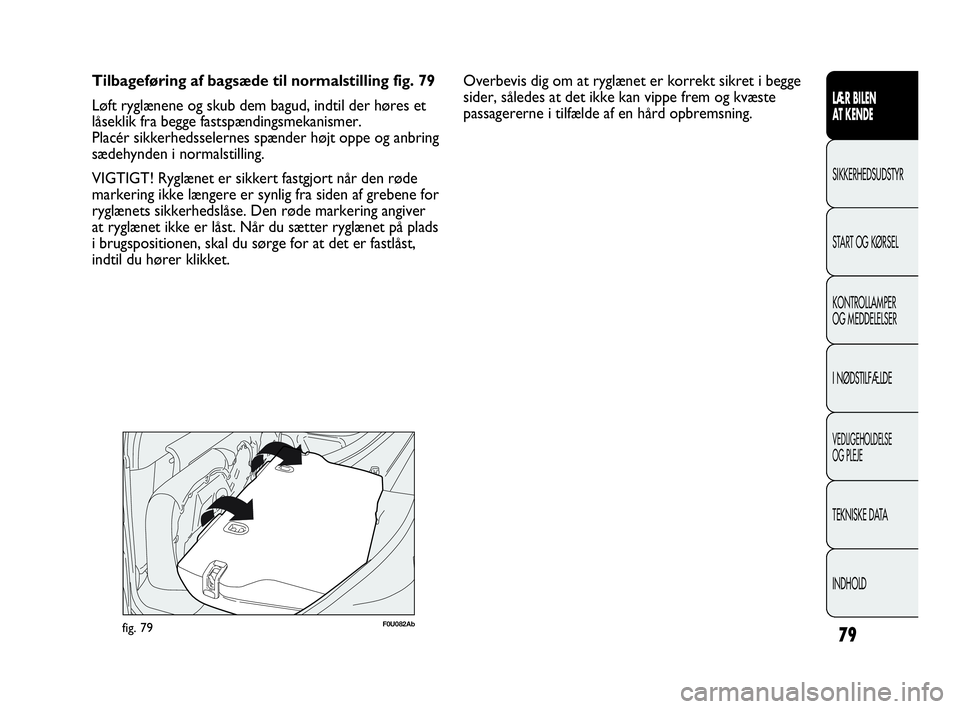

Tilbageføring af bagsæde til normalstilling fig. 79
Løft ryglænene og skub dem bagud, indtil der høres et
låseklik fra begge fastspændingsmekanismer.
Placér sikkerhedsselernes spænder højt oppe og anbring
sædehynden i normalstilling.
VIGTIGT! Ryglænet er sikkert fastgjort når den røde
markering ikke længere er synlig fra siden af grebene for
ryglænets sikkerhedslåse. Den røde markering angiver
at ryglænet ikke er låst. Når du sætter ryglænet på plads
i brugspositionen, skal du sørge for at det er fastlåst,
indtil du hører klikket.
F0U082Abfig. 79
Overbevis dig om at ryglænet er korrekt sikret i begge
sider, således at det ikke kan vippe frem og kvæste
passagererne i tilfælde af en hård opbremsning.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 79

80
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

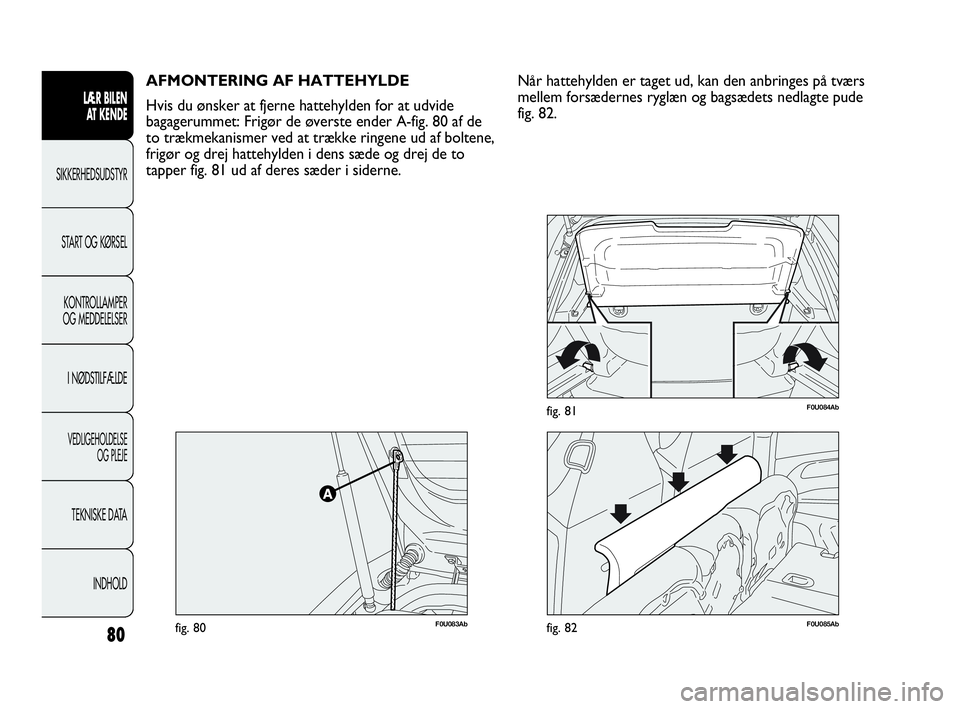

AFMONTERING AF HATTEHYLDE
Hvis du ønsker at fjerne hattehylden for at udvide
bagagerummet: Frigør de øverste ender A-fig. 80 af de
to trækmekanismer ved at trække ringene ud af boltene,
frigør og drej hattehylden i dens sæde og drej de to
tapper fig. 81 ud af deres sæder i siderne.
F0U083Abfig. 80F0U085Abfig. 82
F0U084Abfig. 81
Når hattehylden er taget ud, kan den anbringes på tværs
mellem forsædernes ryglæn og bagsædets nedlagte pude
fig. 82.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 80

81
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U086Abfig. 83

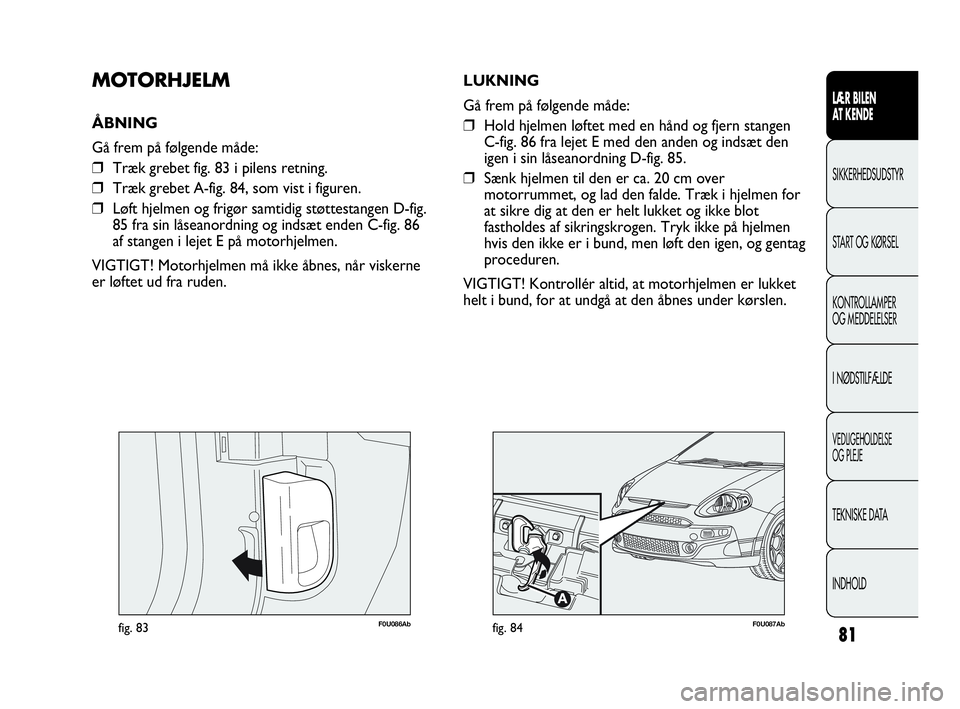

MOTORHJELM
ÅBNING
Gå frem på følgende måde:
❒Træk grebet fig. 83 i pilens retning.
❒Træk grebet A-fig. 84, som vist i figuren.
❒Løft hjelmen og frigør samtidig støttestangen D-fig.
85 fra sin låseanordning og indsæt enden C-fig. 86
af stangen i lejet E på motorhjelmen.
VIGTIGT! Motorhjelmen må ikke åbnes, når viskerne
er løftet ud fra ruden.
F0U087Abfig. 84
LUKNING
Gå frem på følgende måde:
❒Hold hjelmen løftet med en hånd og fjern stangen
C-fig. 86 fra lejet E med den anden og indsæt den
igen i sin låseanordning D-fig. 85.
❒Sænk hjelmen til den er ca. 20 cm over
motorrummet, og lad den falde. Træk i hjelmen for
at sikre dig at den er helt lukket og ikke blot
fastholdes af sikringskrogen. Tryk ikke på hjelmen
hvis den ikke er i bund, men løft den igen, og gentag
proceduren.
VIGTIGT! Kontrollér altid, at motorhjelmen er lukket
helt i bund, for at undgå at den åbnes under kørslen.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 81

82
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U088Abfig. 85
Af hensyn til sikkerheden skal hjelmen
altid være korrekt lukket under kørslen.
Kontrollér derfor altid at den er helt lukket, og
at låsen er i indgreb. Hvis du under kørslen
opdager at hjelmen ikke er helt lukket, skal du
omgående standse bilen og lukke hjelmen
korrekt.
VIGTIGT!
En fejlposition af støttestangen kan
forårsage en pludselig lukning af
motorhjelmen.
VIGTIGT!
F0U089Abfig. 86
Operationerne må kun foretages med
stoppet bil.
VIGTIGT!
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 82

83
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U090Abfig. 87

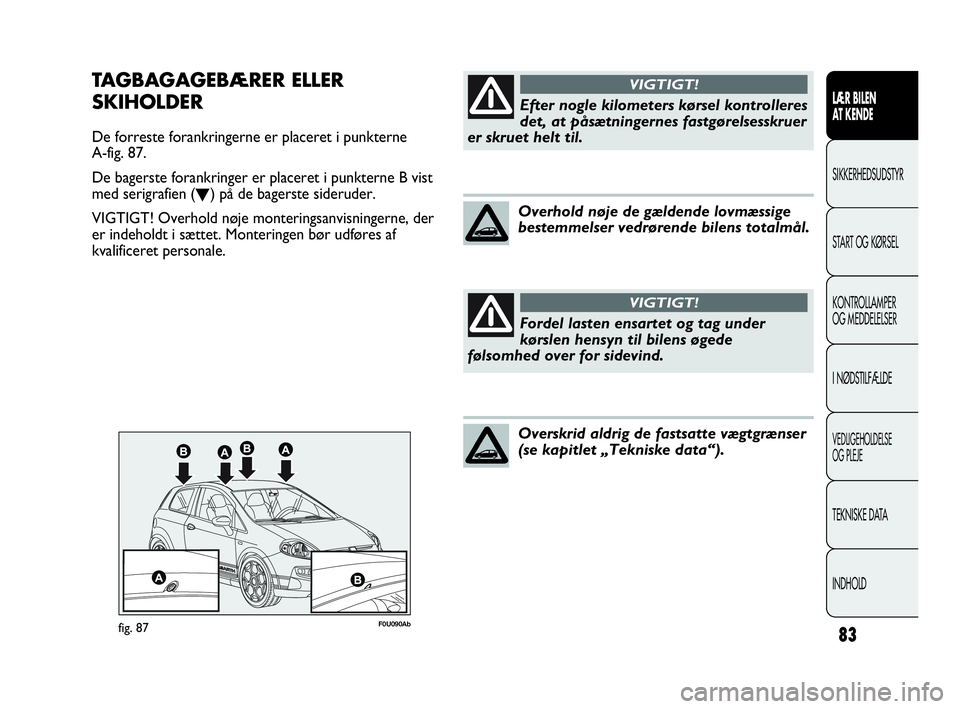

TAGBAGAGEBÆRER ELLER
SKIHOLDER
De forreste forankringerne er placeret i punkterne
A-fig. 87.
De bagerste forankringer er placeret i punkterne B vist
med serigrafien (
O) på de bagerste sideruder.
VIGTIGT! Overhold nøje monteringsanvisningerne, der
er indeholdt i sættet. Monteringen bør udføres af
kvalificeret personale.
Efter nogle kilometers kørsel kontrolleres
det, at påsætningernes fastgørelsesskruer
er skruet helt til.
VIGTIGT!
Fordel lasten ensartet og tag under
kørslen hensyn til bilens øgede
følsomhed over for sidevind.
VIGTIGT!
Overhold nøje de gældende lovmæssige
bestemmelser vedrørende bilens totalmål.
Overskrid aldrig de fastsatte vægtgrænser
(se kapitlet „Tekniske data“).
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 83

84
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U091Abfig. 88
Regulering af lygteindstillingen fig. 88
Reguleringen foretages ved hjælp af knapperne Òog 
på betjeningspanelet.
Displayet i instrumentgruppen viser lygteregulatorens
positioner under reguleringen.
Position 0 – en eller to personer på forsæderne
Position 1 – fem personer
Position 2 – fem personer + bagage i bagagerummet
Position 3 – fører + største tilladte last i bagagerummet.
VIGTIGT! Reguler lygteindstillingen, hver gang bilens
belæsningsgrad ændres.
INDSTILLING AF TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Lad Abarths servicenet kontrollere og indstille
tågeforlygterne.
TILPASNING AF FORLYGTER TIL KØRSEL
I UDLANDET fig. 89-90
Nærlyset er indrettet til kørsel i det land hvortil bilen
er leveret.
Ved rejser i lande hvor der køres i den modsatte side,
skal man tilpasse strålebundet ved hjælp af en speciel
selvklæbende afdækning for at undgå at blænde
modkørende trafikanter. FORLYGTER
LYGTEINDSTILLING
Korrekt indstilling af forlygterne er vigtig for ens egen
og andre trafikanters sikkerhed og komfort. For at sikre
sig selv og andre de bedste synsbetingelser, skal man
sørge for at forlygterne altid er korrekt indstillet.
Lad Abarths servicenet kontrollere og indstille
tågeforlygterne.
LYGTEREGULATOR
Regulatoren kan benyttes, når tændingsnøglen
er i position MAR og nærlyset tændt. Når bilen læsses,
synker den i fjedrene bagtil. Derved hæves
strålebundterne fra forlygterne, og det vil derfor være
nødvendigt at genoprette den korrekte indstilling.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 84

85
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

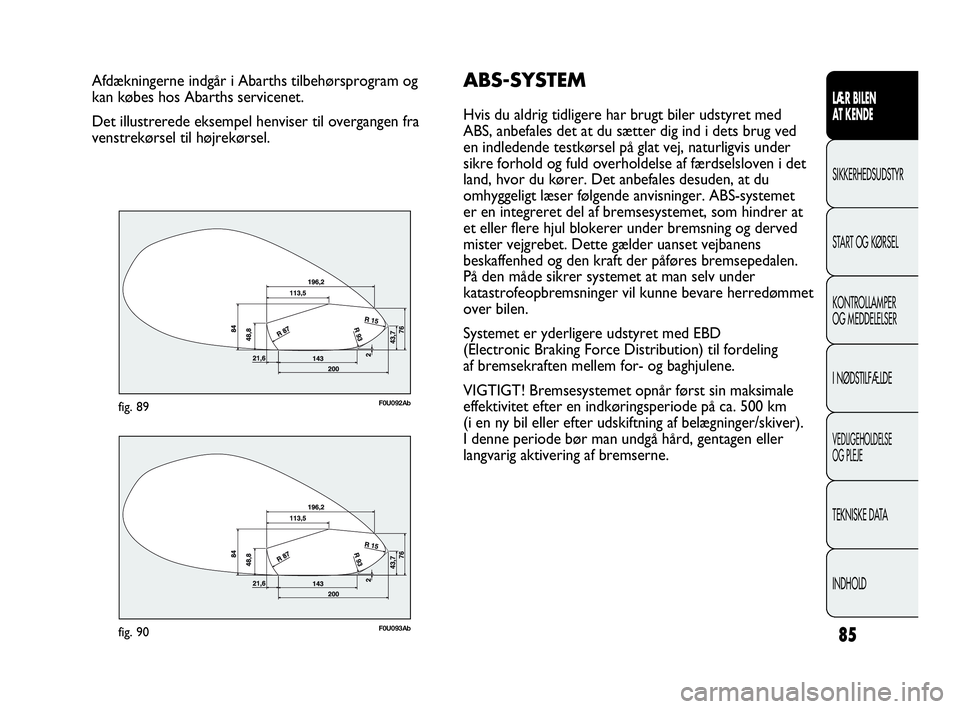

Afdækningerne indgår i Abarths tilbehørsprogram og
kan købes hos Abarths servicenet.
Det illustrerede eksempel henviser til overgangen fra
venstrekørsel til højrekørsel.
F0U092Abfig. 89
F0U093Abfig. 90
ABS-SYSTEM
Hvis du aldrig tidligere har brugt biler udstyret med
ABS, anbefales det at du sætter dig ind i dets brug ved
en indledende testkørsel på glat vej, naturligvis under
sikre forhold og fuld overholdelse af færdselsloven i det
land, hvor du kører. Det anbefales desuden, at du
omhyggeligt læser følgende anvisninger. ABS-systemet
er en integreret del af bremsesystemet, som hindrer at
et eller flere hjul blokerer under bremsning og derved
mister vejgrebet. Dette gælder uanset vejbanens
beskaffenhed og den kraft der påføres bremsepedalen.
På den måde sikrer systemet at man selv under
katastrofeopbremsninger vil kunne bevare herredømmet
over bilen.
Systemet er yderligere udstyret med EBD
(Electronic Braking Force Distribution) til fordeling
af bremsekraften mellem for- og baghjulene.
VIGTIGT! Bremsesystemet opnår først sin maksimale
effektivitet efter en indkøringsperiode på ca. 500 km
(i en ny bil eller efter udskiftning af belægninger/skiver).
I denne periode bør man undgå hård, gentagen eller
langvarig aktivering af bremserne.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 85

86
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

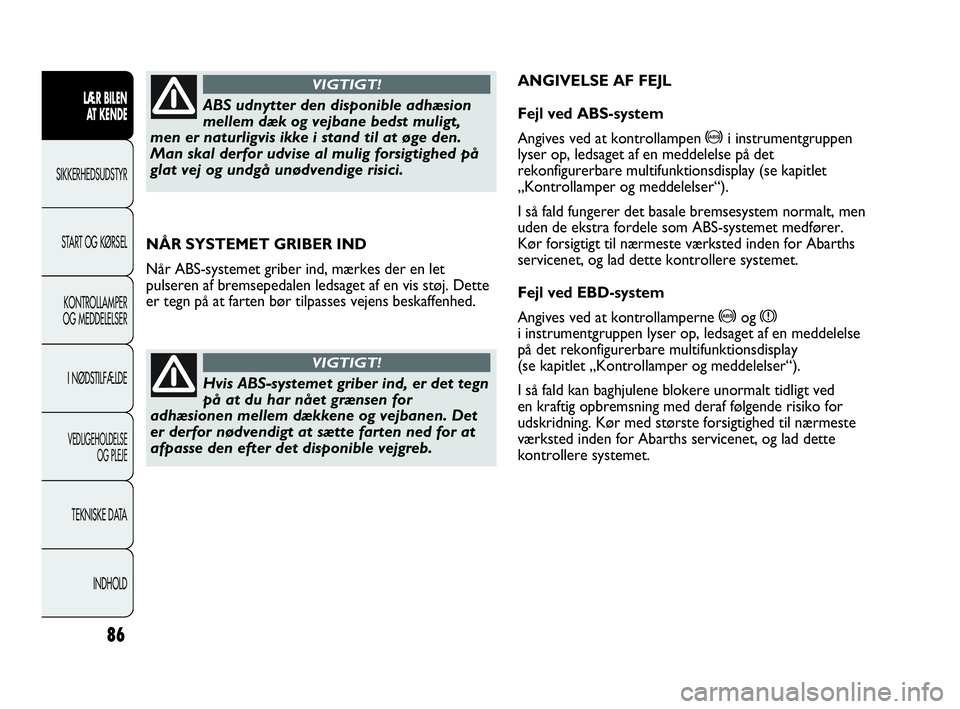

NÅR SYSTEMET GRIBER IND
Når ABS-systemet griber ind, mærkes der en let
pulseren af bremsepedalen ledsaget af en vis støj. Dette
er tegn på at farten bør tilpasses vejens beskaffenhed.
ABS udnytter den disponible adhæsion
mellem dæk og vejbane bedst muligt,
men er naturligvis ikke i stand til at øge den.
Man skal derfor udvise al mulig forsigtighed på
glat vej og undgå unødvendige risici.
VIGTIGT!
Hvis ABS-systemet griber ind, er det tegn
på at du har nået grænsen for
adhæsionen mellem dækkene og vejbanen. Det
er derfor nødvendigt at sætte farten ned for at
afpasse den efter det disponible vejgreb.
VIGTIGT!
ANGIVELSE AF FEJL
Fejl ved ABS-system
Angives ved at kontrollampen >i instrumentgruppen
lyser op, ledsaget af en meddelelse på det
rekonfigurerbare multifunktionsdisplay (se kapitlet
„Kontrollamper og meddelelser“).
I så fald fungerer det basale bremsesystem normalt, men
uden de ekstra fordele som ABS-systemet medfører.
Kør forsigtigt til nærmeste værksted inden for Abarths
servicenet, og lad dette kontrollere systemet.
Fejl ved EBD-system
Angives ved at kontrollamperne >og x
i instrumentgruppen lyser op, ledsaget af en meddelelse
på det rekonfigurerbare multifunktionsdisplay
(se kapitlet „Kontrollamper og meddelelser“).
I så fald kan baghjulene blokere unormalt tidligt ved
en kraftig opbremsning med deraf følgende risiko for
udskridning. Kør med største forsigtighed til nærmeste
værksted inden for Abarths servicenet, og lad dette
kontrollere systemet.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:35 Pagina 86
