Abarth Punto 2020 Instructieboek (in Dutch)

67
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U064Abfig. 64
STEKKERDOOS
(voor bepaalde uitvoeringen/markten)
Deze bevindt zich in de bagageruimte, links van de
kunststof steun van de hoedenplank fig. 63.
Open voor gebruik de dop A.
F0U188Abfig. 63
OPBERGVAK OP HET DASHBOARD
Het vak A-fig. 64 bevindt zich in het midden van het
dashboard. Open voor gebruik het deksel B door op de
knop op het deksel te drukken.
029-068 PUNTO Abarth NL 1ed 20-07-2012 11:40 Pagina 67

68
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U065Abfig. 65

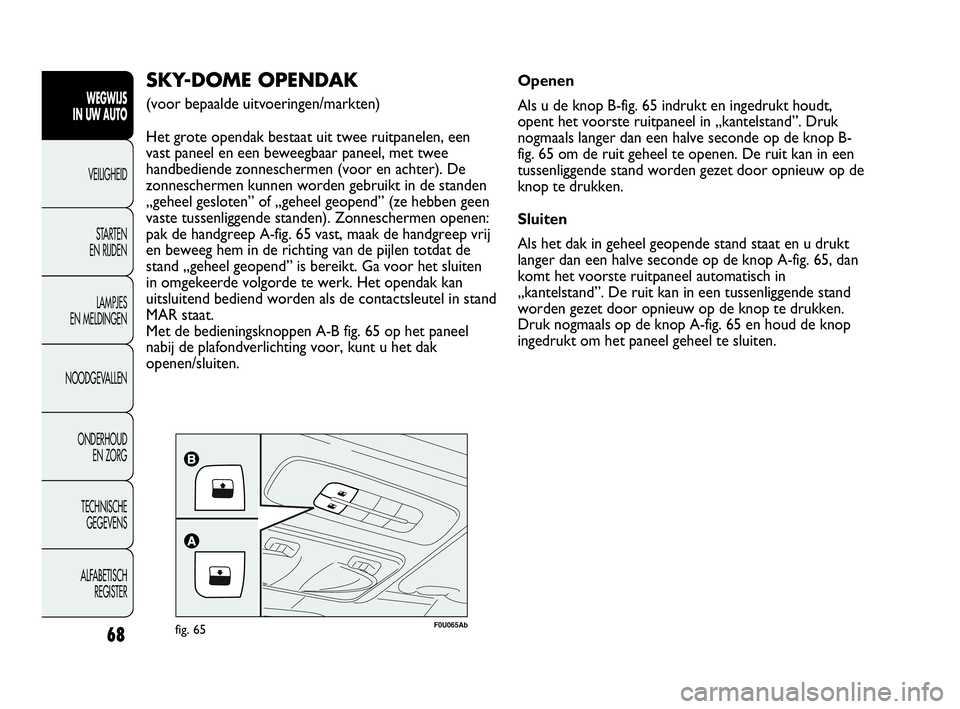

SKY-DOME OPENDAK
(voor bepaalde uitvoeringen/markten)
Het grote opendak bestaat uit twee ruitpanelen, een
vast paneel en een beweegbaar paneel, met twee
handbediende zonneschermen (voor en achter). De
zonneschermen kunnen worden gebruikt in de standen
„geheel gesloten” of „geheel geopend” (ze hebben geen
vaste tussenliggende standen). Zonneschermen openen:
pak de handgreep A-fig. 65 vast, maak de handgreep vrij
en beweeg hem in de richting van de pijlen totdat de
stand „geheel geopend” is bereikt. Ga voor het sluiten
in omgekeerde volgorde te werk. Het opendak kan
uitsluitend bediend worden als de contactsleutel in stand
MAR staat.
Met de bedieningsknoppen A-B fig. 65 op het paneel
nabij de plafondverlichting voor, kunt u het dak
openen/sluiten.Openen
Als u de knop B-fig. 65 indrukt en ingedrukt houdt,
opent het voorste ruitpaneel in „kantelstand”. Druk
nogmaals langer dan een halve seconde op de knop B-
fig. 65 om de ruit geheel te openen. De ruit kan in een
tussenliggende stand worden gezet door opnieuw op de
knop te drukken.
Sluiten
Als het dak in geheel geopende stand staat en u drukt
langer dan een halve seconde op de knop A-fig. 65, dan
komt het voorste ruitpaneel automatisch in
„kantelstand”. De ruit kan in een tussenliggende stand
worden gezet door opnieuw op de knop te drukken.
Druk nogmaals op de knop A-fig. 65 en houd de knop
ingedrukt om het paneel geheel te sluiten.
029-068 PUNTO Abarth NL 1ed 20-07-2012 11:40 Pagina 68

69
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Verwijder altijd de contactsleutel uit het
contactslot als u de auto verlaat, om te
voorkomen dat het opendak per ongeluk in
beweging wordt gebracht en zo gevaar kan
opleveren voor de achtergebleven passagiers:
onzorgvuldige bediening van het opendak kan
gevaarlijk zijn. Controleer voor en tijdens de
bediening van het opendak altijd of de
passagiers niet verwond kunnen worden door
de beweging van het opendak zelf of door in
beweging gebrachte voorwerpen.
ATTENTIE
Als er een imperiaal gemonteerd is, is het
raadzaam het opendak alleen in
„kantelstand” te gebruiken.
Open het dak niet bij sneeuw of ijs: het
kan dan beschadigd worden.
ANTILETSELFUNCTIE
Het opendak is voorzien van een anti-letselfunctie die
een eventueel obstakel kan waarnemen als de ruit sluit.
In dat geval stopt het systeem de ruitbeweging en wordt
de ruitbeweging onmiddellijk omgekeerd.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 69

INITIALISATIEPROCEDURE
Als de accu losgekoppeld is geweest of als een zekering
is doorgebrand, moet de werking van het opendak
opnieuw ingesteld worden.
Ga als volgt te werk:
❒druk de knop A-fig. 65 in de sluitstand;
❒houd de knop ingedrukt totdat het dak stapsgewijs
geheel is gesloten;
❒wacht nadat het dak geheel gesloten is, tot de
elektrische motor van het dak uitschakelt.
Verwijder altijd de contactsleutel uit het contactslot als
u de auto verlaat, om te voorkomen dat het opendak
per ongeluk in beweging wordt gebracht en zo gevaar
kan opleveren voor de achtergebleven passagiers:
onzorgvuldige bediening van het opendak kan gevaarlijk
zijn. Controleer voor en tijdens de bediening van het
opendak altijd of de passagiers niet verwond kunnen
worden door de beweging van het opendak zelf of door
in beweging gebrachte voorwerpen.
F0U066Abfig. 66
NOODBEDIENING
Als het opendak niet elektrisch bediend kan worden,
dan kan het handmatig worden bediend; ga hiervoor als
volgt te werk:
❒verwijder de beschermdop op de hemelbekleding,
tussen de twee zonneschermen;
❒neem de zeskantige sleutel uit de gereedschaphouder
in de bagageruimte;
❒steek de sleutel in de zitting A-fig. 66 en draai de
sleutel:
– rechtsom om het dak te openen;
– linksom om het dak te sluiten.
70
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 70

71
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
PORTIEREN
CENTRALE PORTIERVER-/ONTGRENDELING
Portiervergrendeling van buitenaf
Druk bij gesloten portieren op de knop Áop de
afstandsbediening fig. 67 of steek de metalen baard in
het slot van het bestuurdersportier en draai de sleutel
rechtsom fig. 68. Als de portieren zijn vergrendeld,
brandt het lampje op de knop A-fig. 69 één keer. Alleen
als alle portieren gesloten zijn, wordt de
portiervergrendeling ingeschakeld. Als een of meerdere
portieren niet vergrendeld zijn na het indrukken van de
knop Áop de afstandsbediening fig. 67, gaan de
richtingaanwijzers en het lampje op de knop A-fig. 69
ongeveer 3 seconden snel knipperen.
F0U067Abfig. 67
Als een of meerdere portieren niet vergrendeld zijn
nadat de metalen noodsleutel in het slot is gedraaid, gaat
alleen het lampje op de knop A-fig. 69 ongeveer
3 seconden snel knipperen. Als de portieren zijn
gesloten en de achterklep open is, worden de portieren
vergrendeld: de richtingaanwijzers (alleen na vergrendeling
door op de knop Áfig. 67 te drukken) en het lampje op
de knop A-fig. 69 gaan ongeveer 3 seconden snel
knipperen.
Bij ingeschakelde functie kunt u de sloten van de andere
portieren ontgrendelen door de knop A-fig. 69 op de
middenconsole in te drukken.
Als u de knop Áop de afstandsbediening fig. 67 twee
keer kort indrukt, schakelt het dead lock-systeem in
(zie de paragraaf „Dead lock-systeem”).
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 71

72
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U069Abfig. 69F0U068Abfig. 68
Portierontgrendeling van buitenaf
Druk kort op de knop Ëfig. 67 voor het op afstand
ontgrendelen van de portieren. Gelijktijdig wordt de
plafondverlichting tijdelijk ingeschakeld en knipperen de
richtingaanwijzers twee keer. Of steek de metalen baard
in het slot van het bestuurdersportier en draai de sleutel
linksom zoals afgebeeld in fig. 68.
Portierver-/ontgrendeling vanuit het interieur
Druk op de knop A-fig. 69 om alle portieren te ver-/
ontgrendelen. De knop is voorzien van een lampje dat
de status aangeeft (portieren ver- of ontgrendeld).
Als de portieren vergrendeld zijn, brandt het lampje op
de knop; als de knop wordt ingedrukt, worden alle
portieren ontgrendeld en dooft het lampje.
Als de portieren zijn ontgrendeld, is het lampje gedoofd;
als de knop wordt ingedrukt, worden alle portieren
vergrendeld. Alleen als alle portieren goed gesloten zijn, wordt de
portiervergrendeling uitgevoerd.
De interne handgreep wordt bij ingeschakelde
buitenverlichting verlicht door een lampje (voor
bepaalde uitvoeringen/markten).
Als de portieren zijn vergrendeld met behulp van:
❒de afstandsbediening;
❒het portierslot;
kunt u de portieren niet meer ontgrendelen met de
knop A-fig. 69 op het schakelaarpaneel op het
dashboard.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 72

73
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BELANGRIJK Als de portieren centraal zijn vergrendeld
en een van de voorportieren wordt van binnenuit
geopend met de handgreep, dan wordt het betreffende
portier ontgrendeld. Als een van de achterportieren van
binnenuit wordt geopend met de handgreep, dan wordt
de betreffende portier ontgrendeld.
Bij een onderbreking in de elektrische voeding
(doorgebrande zekering, losgekoppelde accu enz.)
kunnen de portieren altijd met de hand worden
vergrendeld.
Als u harder dan 20 km/h rijdt, worden alle portieren
automatisch vergrendeld als in het setup-menu deze
functie is ingeschakeld (zie de paragraaf „Instelbaar
multifunctioneel display” in dit hoofdstuk).
Als het dead lock-systeem is ingeschakeld,
kunnen de portieren op geen enkele
wijze van binnenuit worden geopend.
Controleer daarom, voordat u de auto verlaat,
of er geen personen meer aan boord zijn. Als de
batterij van de sleutel met afstandsbediening
leeg is, kan het systeem alleen worden
uitgeschakeld door de metalen baard van de
sleutel in beide portiersloten te steken en te
draaien, zoals hiervoor is beschreven.
ATTENTIE
DEAD LOCK
(voor bepaalde uitvoeringen/markten)
Dit veiligheidssysteem verhindert de werking van:
❒de binnenhandgrepen;
❒ont-/vergrendelknop A-fig. 69;
hierdoor kunnen de portieren niet van binnenuit
worden geopend bij een inbraakpoging (bijvoorbeeld bij
het inslaan van een ruit).
Het dead lock-systeem biedt dus de beste bescherming
tegen inbraakpogingen. Daarom raden wij u aan om
iedere keer als u de auto verlaat, het systeem in te
schakelen.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 73

Systeem inschakelen
Het systeem schakelt op alle portieren automatisch in
als de knop Áop de sleutel met afstandsbediening
fig. 67 twee keer snel wordt ingedrukt.
Als het systeem is ingeschakeld, knipperen de
richtingaanwijzers 3 keer en knippert het lampje op de
knop A-fig. 69 op het schakelaarpaneel op het
dashboard.
Het systeem schakelt niet in als een of beide portieren
niet goed gesloten zijn: zo wordt voorkomen dat een
persoon via het geopende portier het interieur van de
auto kan betreden en, als het portier vervolgens wordt
gesloten, de auto niet meer kan verlaten.
Systeem uitschakelen
Het systeem schakelt in de volgende gevallen
automatisch op alle portieren uit:
❒als de contactsleutel in het bestuurdersportier wordt
gestoken en de sleutel rechtsom wordt gedraaid;
❒als de portieren m.b.v. de afstandsbediening worden
ontgrendeld;
❒als de contactsleutel in stand MAR wordt gedraaid.
74
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U072Abfig. 70
RUITBEDIENING
In de armsteun van het bestuurdersportier zijn twee
bedieningsschakelaars fig. 70 gemonteerd waarmee u, als
de contactsleutel in stand MAR staat, de zijruiten
bedient:
A openen/sluiten zijruit linksvoor;
B openen/sluiten zijruit rechtsvoor.
Automatische werking
De zijruit aan bestuurderszijde heeft een automatische
werking omhoog en omlaag.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 74

75
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U073Abfig. 71
De automatisch continue werking van de ruit
wordt ingeschakeldals u langer dan een halve
seconde op de bedieningsschakelaar drukt. De beweging
stopt als de ruit aan het einde van zijn slag is of als
u nogmaals op de schakelaar drukt.
BELANGRIJK Als de contactsleutel in de stand STOP
staat of is uitgenomen, dan kunnen de ruiten nog
ongeveer 2 minuten worden bediend. Als een portier
wordt geopend, wordt het systeem echter onmiddellijk
uitgeschakeld.
Passagiersportier
In de armsteun van het portier aan passagierszijde
bevindt zich een drukschakelaar A-fig. 71 voor de
bediening van de bijbehorende ruit.
Onzorgvuldig gebruik van de elektrische
ruitbediening kan gevaarlijk zijn.
Controleer voor en tijdens het bedienen van de
ruit altijd of de passagiers niet kunnen worden
verwond door de bewegende ruiten, hetzij direct
door contact met de ruit, hetzij door voorwerpen
die door de ruit worden meegesleept of geraakt.
Verwijder altijd de sleutel uit het contactslot als
u de auto verlaat om te voorkomen dat een
onverwachtse inschakeling van de elektrische
ruitbediening gevaar oplevert voor de
achtergebleven passagiers.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 75

76
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U074Abfig. 72F0U075Abfig. 73
BAGAGERUIMTE
ACHTERKLEP OPENEN
De achterklep kan worden geopend met de knop
A-fig. 72.
De achterklep kan ook geopend worden door het
indrukken van knop Rvan de afstandsbediening
fig. 73.
Als de achterklep met behulp van de afstandsbediening
wordt ontgrendeld, knipperen de richtingaanwijzers
twee keer.
Bij het gebruik van de bagageruimte
mag het maximum laadvermogen nooit
worden overschreden (zie het hoofdstuk
„Technische gegevens”). Controleer bovendien
of de bagageruimte goed geladen is, om te
voorkomen dat een voorwerp bij bruusk remmen
naar voren schiet en letsel veroorzaakt.
ATTENTIE
Naderhand aangebrachte voorwerpen
op de hoedenplank of de achterklep
(luidsprekers, spoiler enz.) kunnen,
behalve wanneer de auto hierop is voorbereid,
de juiste werking van de gasveren verhinderen.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 76
