TPMS Abarth Punto 2020 Instructieboek (in Dutch)

93
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BANDENSPANNING-
CONTROLESYSTEEM TPMS
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een controlesysteem
voor de bandenspanning TPMS (Tyre Pressure
Monitoring System). Dit systeem bestaat uit een sensor
die op radiogolven werkt, op de velg van elk wiel. Deze
sensor stuurt informatie over de spanning van iedere
band naar de regeleenheid.
Wees zeer zorgvuldig bij het controleren
of herstellen van de bandenspanning.
Een te hoge spanning vermindert de grip op het
wegdek, verhoogt de belasting op de
wielophanging en de wielen en veroorzaakt een
onregelmatige slijtage van de banden.
ATTENTIE
De spanning van de banden moet bij
koude banden gecontroleerd worden; als
om wat voor reden dan ook de spanning bij
warme banden gecontroleerd wordt, verminder
dan de spanning niet, ook als deze boven de
voorgeschreven waarde ligt, maar controleer de
spanning opnieuw bij koude banden.
ATTENTIE
AANWIJZINGEN VOOR HET GEBRUIK
VAN HET TPMS
Storingsmeldingen worden niet opgeslagen en worden
dus niet aangegeven als de motor wordt uitgezet en
vervolgens weer wordt gestart. Als de storingen blijven
bestaan, stuurt de regeleenheid de betreffende
meldingen pas naar het instrumentenpaneel als de auto
een korte tijd rijdt.
Ook als de auto is uitgerust met het
TPMS-systeem, moet de bestuurder
regelmatig de spanning van de banden en die
van het reservewiel controleren (zie de
paragraaf „Wielen” in het hoofdstuk
„Onderhoud en zorg”).
ATTENTIE
Het TPMS is niet in staat om te
waarschuwen voor een plotselinge
vermindering van de bandenspanning
(bijvoorbeeld bij een klapband). Zet in dat geval
de auto stil door voorzichtig te remmen en
maak daarbij geen plotselinge stuurbewegingen.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 93

94
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het vervangen van de normale banden
door winterbanden en omgekeerd,
vereist ook een aanpassing van het TPMS, die
uitsluitend door het Abarth Servicenetwerk mag
worden uitgevoerd.
ATTENTIE
Het TPMS vereist het gebruik van
speciale apparatuur. Raadpleeg het
Abarth Servicenetwerk over de accessoires die
geschikt zijn voor het systeem (wielen,
wieldeksels enz.). Het gebruik van andere
accessoires kan de normale werking van het
systeem verhinderen.
ATTENTIE
De bandenspanning kan variëren
afhankelijk van de buitentemperatuur.
Het TPMS kan tijdelijk een te lage
bandenspanning signaleren. Controleer in dat
geval de bandenspanning bij koude banden en
herstel, indien nodig, de juiste spanning.
ATTENTIE
Als de auto is uitgerust met het TPMS,
moeten bij het monteren/demonteren
van de banden en/of velgen speciale
voorzorgsmaatregelen in acht worden genomen.
Om te voorkomen dat de sensoren beschadigen
of verkeerd gemonteerd worden, mogen de
banden en/of de velgen uitsluitend door
gespecialiseerd personeel vervangen worden.
Wendt u tot het Abarth Servicenetwerk.
ATTENTIE
Als de auto is uitgerust met het TPMS,
moet bij het demonteren van een band,
ook het rubber van het ventiel vervangen
worden. Wendt u tot het Abarth Servicenetwerk.
ATTENTIE
Sterke straling op een radiofrequentie
kunnen het TPMS-systeem ontregelen.
Dit wordt aan de bestuurder aangegeven door
het verschijnen van een melding op het
instelbare multifunctionele display. Deze
melding verdwijnt automatisch zodra de storing
het systeem niet meer ontregelt.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 94

149
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERCONTROLEER BANDENSPANNING
(geel)
TE LAGE BANDENSPANNING (geel)
BANDENSPANNING NIET
AANGEPAST AAN SNELHEID
(geel)
(voor bepaalde uitvoeringen/markten)
Controle bandenspanning
Het symbool wordt op het display weergegeven om een
zachte band aan te geven. Als twee of meer banden te
zacht zijn, dan wordt achtereenvolgens iedere band
apart aangegeven.
In dat geval raden wij u aan om zo snel mogelijk de
juiste bandenspanning te herstellen (zie de paragraaf
„Bandenspanning in koude toestand” in het hoofdstuk
„Technische gegevens”).
Te lage bandenspanning
Het symbool wordt op het display weergegeven als de
spanning van een of meer banden onder een bepaalde
drempelwaarde komt. Op deze manier waarschuwt het
TPMS-systeem de bestuurder op het mogelijk leeglopen
van de band(en) en dus op een mogelijke lekke band.
n
BELANGRIJK Rijd niet verder met een of meerdere
zachte banden omdat de rijveiligheid van de auto in
gevaar kan worden gebracht. Stop de auto zonder
bruusk te remmen en vermijd heftige stuurbewegingen.
Repareer de band met de daarvoor bestemde set (zie de
paragraaf „Fix&Go Automatic, snelle bandenreparatieset”
in het hoofdstuk „Noodgevallen”) en wendt u zo snel
mogelijk tot het Abarth Servicenetwerk.
Bandenspanning niet aangepast aan snelheid
Wanneer constant harder dan 160 km/h wordt gereden,
moet de bandenspanning verhoogd worden naar de
waarde die is aangegeven in de paragraaf
„Bandenspanning”.
Als het TPMS-systeem signaleert dat de spanning van
een of meer banden niet is aangepast aan de snelheid
van de auto, wordt het symbool op het display
weergegeven en verschijnt een melding (zie de paragraaf
„Te lage bandenspanning” in dit hoofdstuk). Het
symbool blijft weergegeven, totdat de snelheid van de
auto weer onder de drempelwaarde komt.
BELANGRIJK Verlaag in dat geval onmiddellijk de
snelheid, omdat door te warme banden de prestaties en
de levensduur van de banden in gevaar kunnen worden
gebracht, en zelfs, in een beperkt aantal gevallen, tot een
klapband kunnen leiden.
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 149

150
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERSterke straling op een radiofrequentie
kunnen het TPMS-systeem ontregelen.
Dit wordt aan de bestuurder aangegeven door
het verschijnen van een melding. Deze melding
verdwijnt automatisch zodra de storing het
systeem niet meer ontregelt.
ATTENTIEAUTOMATISCH WERKENDE
RUITENWISSERS NIET
BESCHIKBAAR (geel)
Het symbool wordt op het display weergegeven als de
automatische werking van de ruitenwissers
(slagfrequentie aangepast aan de snelheid van de auto)
niet beschikbaar is.
Op het display verschijnt de bijbehorende melding.
u
KANS OP GLADHEID
Als de buitentemperatuur gelijk is aan of
lager wordt dan 3 °C, dan knippert de
temperatuuraanduiding en verschijnt het symbool
❄op
het display om aan te geven dat er kans op gladheid
bestaat.
Op het display verschijnt de bijbehorende melding.
❄
ONDERHOUDSINTERVAL
VERSTREKEN
Op het display verschijnt de bijbehorende
melding om aan te geven dat het interval voor
een onderhoudsbeurt van het geprogrammeerd
onderhoud is verstreken. õ
STORING DYNAMO
(ACCU) (rood)
Als het symbool op het display blijft
weergegeven, wendt u dan onmiddellijk tot het Abarth
Servicenetwerk.
Op het display verschijnt de bijbehorende melding.w
OVERSCHRIJDING
SNELHEIDSLIMIET (rood)
Het symbool wordt op het display
weergegeven als de ingestelde snelheidslimiet
wordt overschreden (zie „Instelbaar multifunctioneel
display” in het hoofdstuk „Wegwijs in uw auto”).
12 0
141-150 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:11 Pagina 150

174
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5 1
8
13
2
5
11
4
6
14
7
12
3
10
ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 157
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts
Dimlicht links, koplampverstelling
Voeding INT/A voor relaisspoelen in zekeringenkast motorruimte
en relaisspoelen in regeleenheid body computer
Plafondverlichting, bagageruimteverlichting, verlichting dashboardkastje
+ Accu voor voeding EOBD-diagnosestekker, regeleenheid automatische
klimaatregeling, sirene diefstalalarm, autoradio, Blue&Me™-regeleenheid.
INT-voeding voor instrumentenpaneel, rempedaalschakelaar (N.O.-contact),
derde remlicht
Slotmotoren portiervergrendeling, „dead lock”-actuatoren, motor
achterklepontgrendeling
Ruitensproeier-/achterruitsproeierpomp
Motor ruitbediening in voorportier bestuurderszijde
Motor ruitbediening in voorportier passagierszijde
INT-voeding voor verlichting bedieningspaneel, regeleenheid
bandenspanningcontrole TPMS, buitenspiegelverstelling, regeleenheid opendak,
infotelematica-aansluiting my-port, elektronisch dimbare binnenspiegel.
Instrumentenpaneel
INT-voeding rempedaalschakelaar (N.C.-contact), koppelingspedaalschakelaar,
interieurverwarming, Blue&Me™-regeleenheid, inbouwvoorbereiding
autoradio, regeleenheid spanningsstabilisator, achteruitrijlicht in achterbumper,
sensor in rembekrachtiger, relaisspoelen in zekeringenkast motorruimte
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 174

176
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
– Zekeringenkast in bagageruimte fig. 161
VERBRUIKERS ZEKERING AMPÈRE
Elektrisch bedienbaar opendak
Regeleenheid diefstalalarm
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Beschikbaar
Stekkerdoos in bagageruimte
Regeleenheid bandenspanningcontrole TPMS
Beschikbaar
Beschikbaar
Beschikbaar
151-182 GPUNTO EVO Abarth NL 2ed 8-11-2010 14:15 Pagina 176

213
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

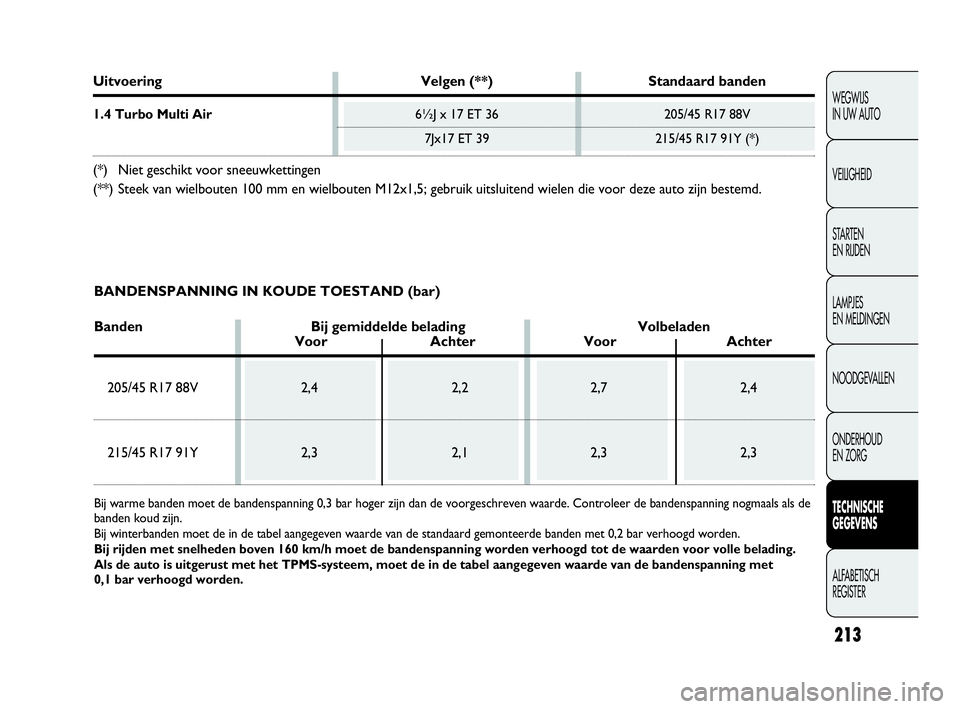

Uitvoering Velgen (**) Standaard banden
1.4 Turbo Multi Air6½J x 17 ET 36 205/45 R17 88V
7Jx17 ET 39 215/45 R17 91Y (*)
(*) Niet geschikt voor sneeuwkettingen
(**) Steek van wielbouten 100 mm en wielbouten M12x1,5; gebruik uitsluitend wielen die voor deze auto zijn bestemd.
BANDENSPANNING IN KOUDE TOESTAND (bar)
Banden Bij gemiddelde belading Volbeladen
Voor Achter Voor Achter
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nogmaals als de
banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden verhoogd tot de waarden voor volle belading.
Als de auto is uitgerust met het TPMS-systeem, moet de in de tabel aangegeven waarde van de bandenspanning met
0,1 bar verhoogd worden.
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 213

258
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
– gloeilamp vervangen ............... 169
Banden (wielen)
– banden met Rim Protector ... 212
– bandenspanning ....................... 213
– een lekke band ........................ 176
– sneeuwkettingen ..................... 139
– snelle bandenreparatieset
„Fix&Go Automatic” ............. 152
– velgen en banden .................... 210
– verklaring codering banden ... 210
– verklaring van
velgencodering ........................ 212
– wieluitlijning ............................. 210
– winterbanden ........................... 138
– winterbanden ........................... 138
Bandenspanning ............................. 213
Bedieningsorganen ........................ 58
Bedieningsorganen
klimaatregeling ......................39-44
Belangrijke aanwijzingen .............. 2
Bescherming van het milieu ........ 108Bevestigingspunten allesdrager ... 83
Blikjeshouder ................................. 64
Boordcomputer (trip) ................. 29
Bougies (type) ................................ 207
Brake assist (systeem) ................. 87
Brandstof
– brandstofbesparing ................. 135
– brandstofnoodschakeling ...... 60
– dop van brandstoftank ........... 107
– lampje reservebrandstof ........ 146
– specificaties .............................. 216
– verbruik .................................... 219
Brandstofmeter ............................. 14
Brandstofnoodschakeling
(toevoeronderbreking) ............. 60
Brandstoftank (inhoud) ............... 216
Brandstoftoevoeronderbreking ... 60
Brandstofverbruik ......................... 219
Buitenverlichting
– gloeilampen voor vervangen ... 161
– inschakelen ............................... 49Carrosserie (uitvoering) ............. 206
Carrosserie
– codes carrosserie-
uitvoeringen ............................. 207
– onderhoud interieur .............. 202
– reinigen, onderhoud
en zorg ...................................... 200
Carrosserie-uitvoeringen ............ 207
CD-wisselaar
(montagevoorbereiding) ........... 104
Centrale portiervergrendeling ... 71
Chassisnummer ............................. 206
CO
2-uitstoot via de uitlaat ......... 220
Code carrosserie-uitvoeringen ... 207
CODE-card .................................... 5
Controlesysteem
bandenspanning (TPMS) ............ 93
Cruise-control
(snelheidsregelaar) ..................... 54
Dagverlichting (D.R.L.) ............... 49
– gloeilampen vervangen .......... 162
Dashboard ...................................... 3
257-266 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:59 Pagina 258
