ESP Abarth Punto 2020 Návod k použití a údržbě (in Czech)

98
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

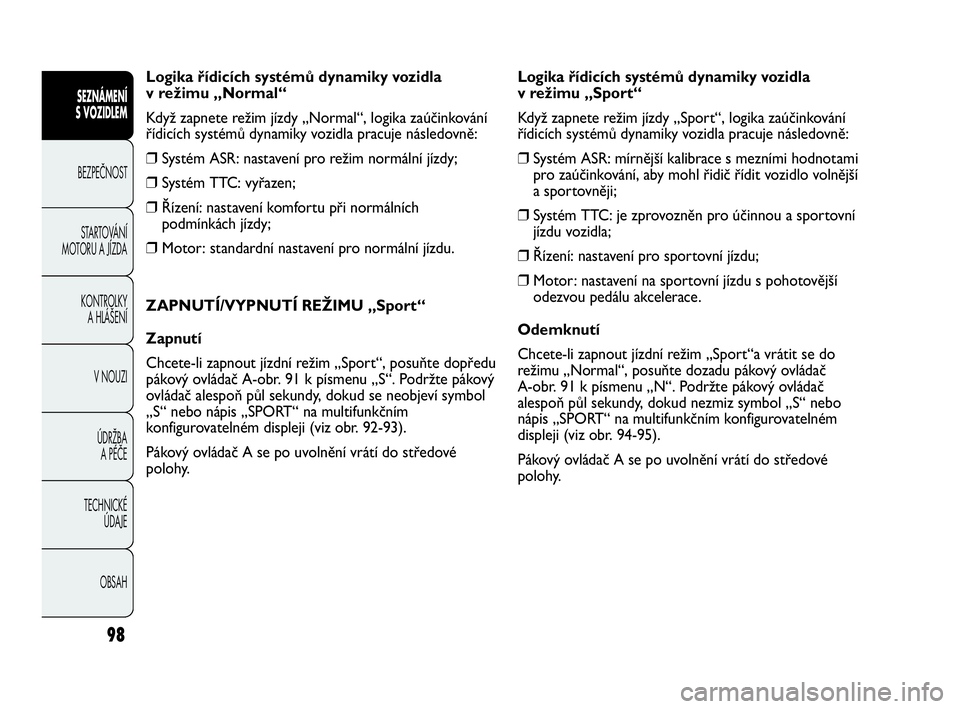

Logika řídicích systémů dynamiky vozidla
v režimu „Normal“
Když zapnete režim jízdy „Normal“, logika zaúčinkování
řídicích systémů dynamiky vozidla pracuje následovně:
❒Systém ASR: nastavení pro režim normální jízdy;
❒Systém TTC: vyřazen;
❒Řízení: nastavení komfortu při normálních
podmínkách jízdy;
❒Motor: standardní nastavení pro normální jízdu.
ZAPNUTÍ/VYPNUTÍ REŽIMU „Sport“
Zapnutí
Chcete-li zapnout jízdní režim „Sport“, posuňte dopředu
pákový ovládač A-obr. 91 k písmenu „S“. Podržte pákový
ovládač alespoň půl sekundy, dokud se neobjeví symbol
„S“ nebo nápis „SPORT“ na multifunkčním
konfigurovatelném displeji (viz obr. 92-93).
Pákový ovládač A se po uvolnění vrátí do středové
polohy.Logika řídicích systémů dynamiky vozidla
v režimu „Sport“
Když zapnete režim jízdy „Sport“, logika zaúčinkování
řídicích systémů dynamiky vozidla pracuje následovně:
❒Systém ASR: mírnější kalibrace s mezními hodnotami
pro zaúčinkování, aby mohl řidič řídit vozidlo volnější
a sportovněji;
❒Systém TTC: je zprovozněn pro účinnou a sportovní
jízdu vozidla;
❒Řízení: nastavení pro sportovní jízdu;
❒Motor: nastavení na sportovní jízdu s pohotovější
odezvou pedálu akcelerace.
Odemknutí
Chcete-li zapnout jízdní režim „Sport“a vrátit se do
režimu „Normal“, posuňte dozadu pákový ovládač
A-obr. 91 k písmenu „N“. Podržte pákový ovládač
alespoň půl sekundy, dokud nezmiz symbol „S“ nebo
nápis „SPORT“ na multifunkčním konfigurovatelném
displeji (viz obr. 94-95).
Pákový ovládač A se po uvolnění vrátí do středové
polohy.
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 98

102
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U185Abobr. 100F0U186Abobr. 101
UPOZORNĚNÍ Než odpojíte elektrické napájení
baterie, po přepnutí klíčku zapalování na STOP počkejte
alespoň jednu minutu.
NOUZOVÉ STARTOVÁNÍ MOTORU obr. 101
Při nouzovém startování s pomocnou baterii nikdy
nepřipojujte minusový kabel (−) pomocné baterie
k minusovému pólu A baterie vozidla, nýbrž jedině
k ukostřovacímu bodu motoru/převodovky. PROVOZNÍ PORUCHY
V případě závady se systém Start&Stop vypne. Řidič je
o závadě informován rozsvícením kontrolky obecné
závady A-obr. 99, – u příslušných verzí, a hlášením
a ikonou B závady systému na přístrojové desce.
V takovém případě se obraťte na autorizovaný servis
Abarth.
ODSTAVENÍ VOZIDLA NA DELŠÍ DOBU
obr. 100
V případě odstavení vozidla je třeba odpojit elektrické
napájení akumulátoru. Postupujte takto: odpojte
konektor A (tlačítkem B) od snímače C, který
monitoruje stav baterie a nachází se na minusovém pólu
D. který se nesmí nikdy odpojit kromě případu jeho
výměny.
S výměnou akumulátoru se vždy obraťte
na autorizovaný servis Abarth.
Akumulátor vyměňte za akumulátor stejného
typu (HE AVY DUTY) se stejnými
charakteristikami.
POZOR
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 102

ZAHŘÁTÍ MOTORU PO NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeďte s motorem ve středních
otáčkách bez prudkých akcelerací.
❒Při prvních kilometrech nezatěžujte motor na plný
výkon. Doporučujeme počkat, až ručička ukazatele
teploty chladicí kapaliny motoru opustí výchozí
polohu.
132
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Dokud motor neběží, není aktivní brzdový
posilovač ani posilové řízení, takže je
nutno na brzdový pedál i na volant vyvíjet
vyšší sílu než obvykle.
V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem
z kopce. Takovým startováním by mohlo
do katalyzátoru natéct palivo a nenapravitelně jej
poškodit .
Postupujte takto:
❒zatáhněte parkovací brzdu;
❒zařaďte neutrál;
❒spojkový pedál sešlápněte na doraz, pedál akcelerace
nesmí být sešlápnutý;
❒otočte klíčkem zapalování na polohu AVV a uvolněte
jej, jakmile motor naskočí.
Pokud motor nenaskočí na první pokus, je třeba otočit
klíč zpět do polohy STOP, a až pak zopakovat postup
startování motoru.
Pokud se při klíči ve spínací skříňce v poloze MAR
rozsvítí ve sdruženém přístroji kontrolka
Yspolu
s kontrolkou
U, doporučujeme otočit klíč zpět do
polohy STOP a pak znovu do polohy MAR. Jestliže
kontrolka zůstane svítit, zkuste motor nastartovat
dalšími klíči od vozidla.
UPOZORNĚNÍ Jestliže se kontrolka
Yna přístrojové
desce rozsvítí a zůstane svítit, obraťte se bez prodlení
na autorizovaný servis Abarth.
UPOZORNĚNÍ S vypnutým motorem nenechávejte
klíček zapalování v poloze MAR.
131-140 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:48 Pagina 132

142
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

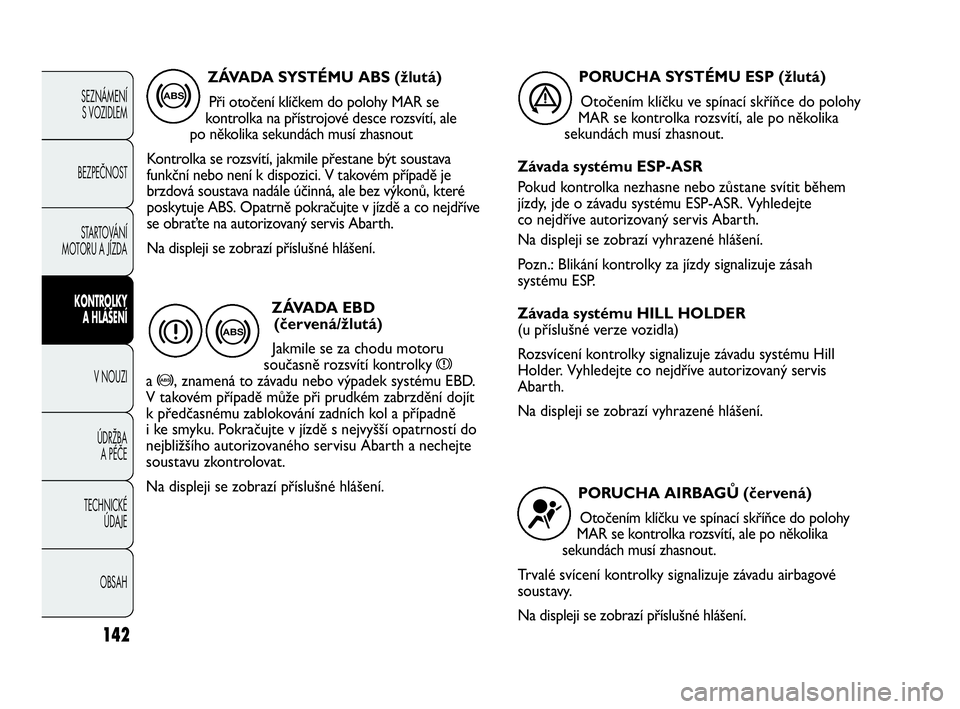

ZÁVADA SYSTÉMU ABS (žlutá)
Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale
po několika sekundách musí zhasnout
Kontrolka se rozsvítí, jakmile přestane být soustava
funkční nebo není k dispozici. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které
poskytuje ABS. Opatrně pokračujte v jízdě a co nejdříve
se obraťte na autorizovaný servis Abarth.
Na displeji se zobrazí příslušné hlášení.
>
ZÁVADA EBD
(červená/žlutá)
Jakmile se za chodu motoru
současně rozsvítí kontrolky
x
a >, znamená to závadu nebo výpadek systému EBD.
V takovém případě může při prudkém zabrzdění dojít
k předčasnému zablokování zadních kol a případně
i ke smyku. Pokračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Abarth a nechejte
soustavu zkontrolovat.
Na displeji se zobrazí příslušné hlášení.
> x
PORUCHA SYSTÉMU ESP (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Závada systému ESP-ASR
Pokud kontrolka nezhasne nebo zůstane svítit během
jízdy, jde o závadu systému ESP-ASR. Vyhledejte
co nejdříve autorizovaný servis Abarth.
Na displeji se zobrazí vyhrazené hlášení.
Pozn.: Blikání kontrolky za jízdy signalizuje zásah
systému ESP.
Závada systému HILL HOLDER
(u příslušné verze vozidla)
Rozsvícení kontrolky signalizuje závadu systému Hill
Holder. Vyhledejte co nejdříve autorizovaný servis
Abarth.
Na displeji se zobrazí vyhrazené hlášení.
á
PORUCHA AIRBAGŮ (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
Na displeji se zobrazí příslušné hlášení.
¬
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 142

143
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

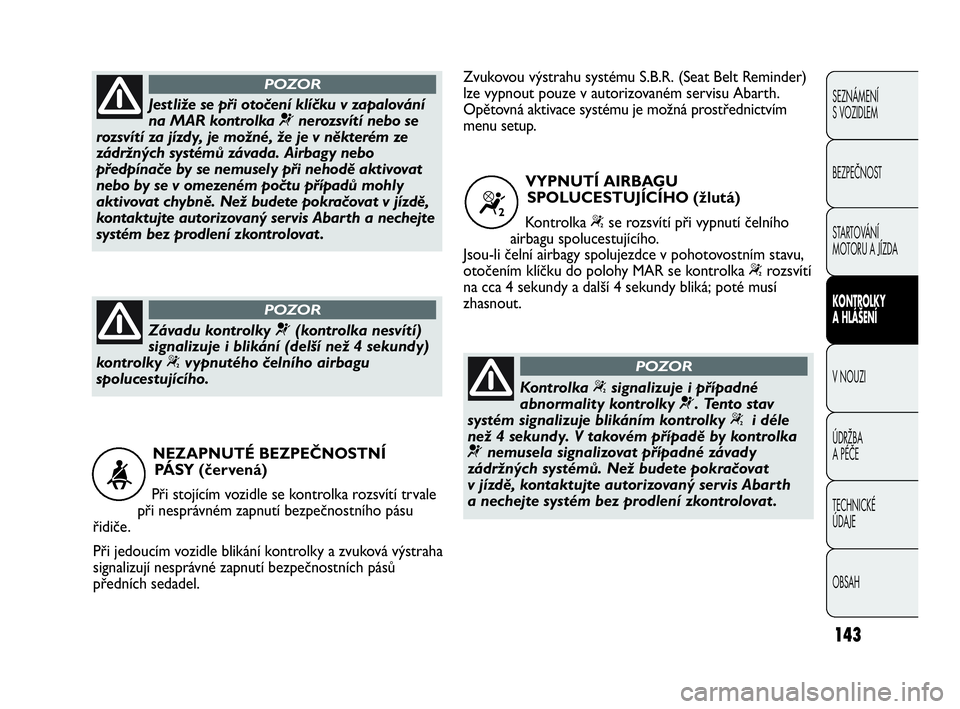

NEZAPNUTÉ BEZPEČNOSTNÍ
PÁSY (červená)
Při stojícím vozidle se kontrolka rozsvítí trvale
při nesprávném zapnutí bezpečnostního pásu
řidiče.
Při jedoucím vozidle blikání kontrolky a zvuková výstraha
signalizují nesprávné zapnutí bezpečnostních pásů
předních sedadel.
<
Jestliže se při otočení klíčku v zapalování
na MAR kontrolka ¬nerozsvítí nebo se
rozsvítí za jízdy, je možné, že je v některém ze
zádržných systémů závada. Airbagy nebo
předpínače by se nemusely při nehodě aktivovat
nebo by se v omezeném počtu případů mohly
aktivovat chybně. Než budete pokračovat v jízdě,
kontaktujte autorizovaný servis Abarth a nechejte
systém bez prodlení zkontrolovat .
POZOR
Závadu kontrolky ¬(kontrolka nesvítí)
signalizuje i blikání (delší než 4 sekundy)
kontrolky “vypnutého čelního airbagu
spolucestujícího.
POZOR
Kontrolka “signalizuje i případné
abnormality kontrolky ¬. Tento stav
systém signalizuje blikáním kontrolky “i déle
než 4 sekundy. V takovém případě by kontrolka
¬nemusela signalizovat případné závady
zádržných systémů. Než budete pokračovat
v jízdě, kontaktujte autorizovaný servis Abar th
a nechejte systém bez prodlení zkontrolovat .
POZOR
VYPNUTÍ AIRBAGU
SPOLUCESTUJÍCÍHO (žlutá)
Kontrolka
“se rozsvítí při vypnutí čelního
airbagu spolucestujícího.
Jsou-li čelní airbagy spolujezdce v pohotovostním stavu,
otočením klíčku do polohy MAR se kontrolka
“rozsvítí
na cca 4 sekundy a další 4 sekundy bliká; poté musí
zhasnout.
“
Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder)
lze vypnout pouze v autorizovaném servisu Abarth.
Opětovná aktivace systému je možná prostřednictvím
menu setup.
141-150 PUNTO Abarth CZ 1ed 23-07-2012 10:41 Pagina 143

NASTARTOVÁNÍ MOTORU
NOUZOVÉ STARTOVÁNÍ
Jestliže se kontrolka
Yve sdruženém přístroji rozsvítí
a zůstane svítit, obraťte se bez prodlení na autorizovaný
servis Abarth.
V NOUZI
V nouzi doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené v Záruční knížce. Kromě toho si
můžete na webových stránkách www.fiat.com vyhledat nejbližší autorizovaný servis Abarth.
Takto startovat motor smějí pouze
zkušené osoby, protože nesprávný postup
může způsobit elektrické výboje značné
intenzity. Elektrolyt je jed a žíravina. Zabraňte
zasažení očí a pokožky. Doporučujeme
nepřibližovat se k baterii s volným plamenem/
zapálenými cigaretami a nevyvolávat u ní jiskry.
POZOR
UPOZORNĚNÍ U vozidel se systémem Start&Stop pro
startování s pomocným akumulátorem vyhledejte
kapitolu „Seznámení s vozidlem“ odstavec „Systém
Start&Stop“.
obr. 126F0U187Ab
151
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NASTARTOVÁNÍ MOTORU S POMOCNOU
BATERIÍ obr. 126
Je-li baterie vybitá, je možné spustit motor pomocí jiné
baterie se stejnou nebo vyšší kapacitou, než je kapacita
vybité baterie. Kontrolu/výměnu bateriedoporučujeme
svěřit autorizovanému servisu Abarth.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 151

F0U131Abobr. 130F0U130Abobr. 129

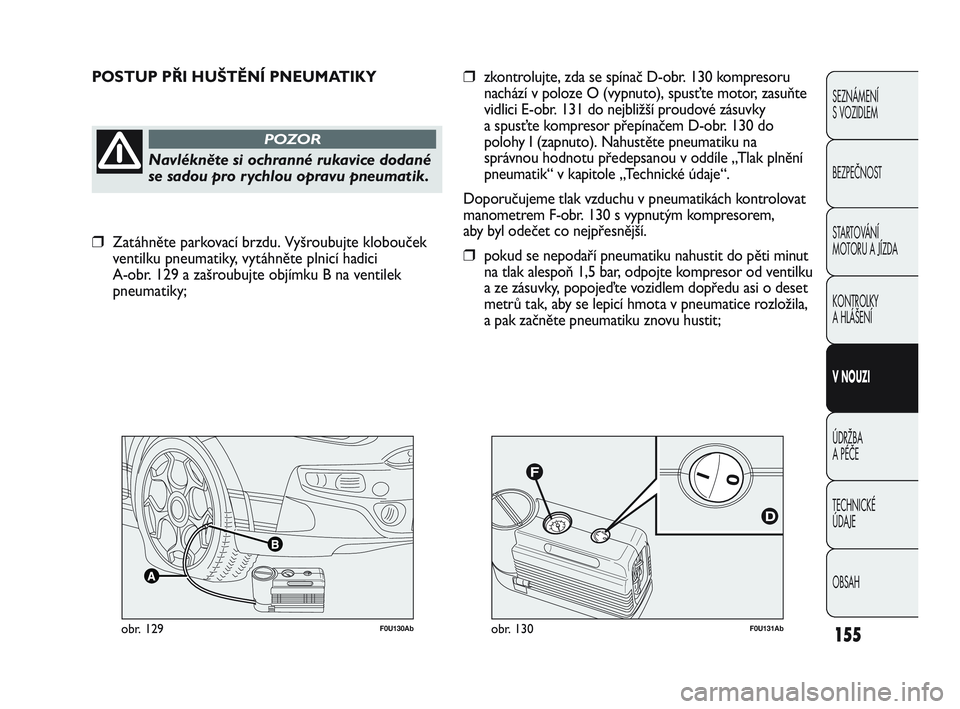

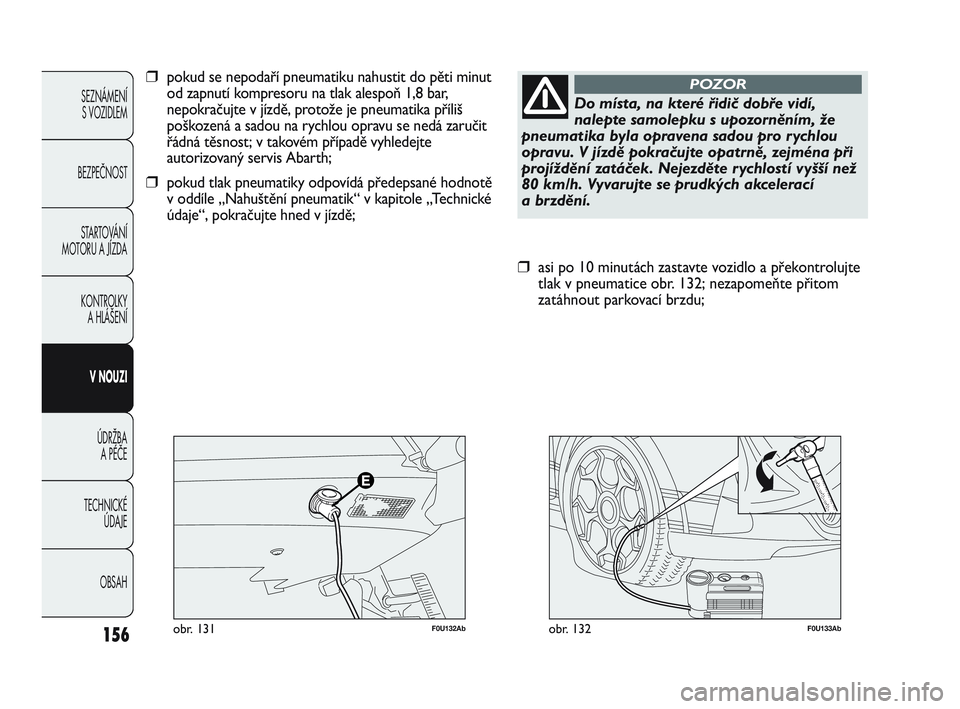

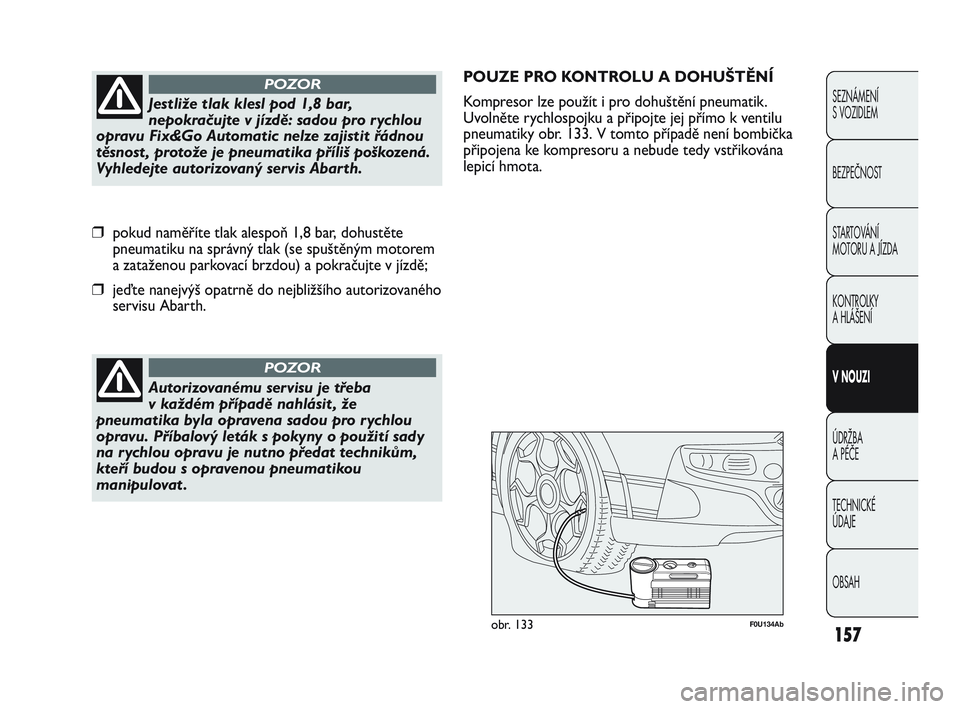

POSTUP PŘI HUŠTĚNÍ PNEUMATIKY
Navlékněte si ochranné rukavice dodané
se sadou pro rychlou opravu pneumatik.
POZOR
❒zkontrolujte, zda se spínač D-obr. 130 kompresoru
nachází v poloze O (vypnuto), spusťte motor, zasuňte
vidlici E-obr. 131 do nejbližší proudové zásuvky
a spusťte kompresor přepínačem D-obr. 130 do
polohy I (zapnuto). Nahustěte pneumatiku na
správnou hodnotu předepsanou v oddíle „Tlak plnění
pneumatik“ v kapitole „Technické údaje“.
Doporučujeme tlak vzduchu v pneumatikách kontrolovat
manometrem F-obr. 130 s vypnutým kompresorem,
aby byl odečet co nejpřesnější.
❒pokud se nepodaří pneumatiku nahustit do pěti minut
na tlak alespoň 1,5 bar, odpojte kompresor od ventilku
a ze zásuvky, popojeďte vozidlem dopředu asi o deset
metrů tak, aby se lepicí hmota v pneumatice rozložila,
a pak začněte pneumatiku znovu hustit;
155
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
❒Zatáhněte parkovací brzdu. Vyšroubujte klobouček
ventilku pneumatiky, vytáhněte plnicí hadici
A-obr. 129 a zašroubujte objímku B na ventilek
pneumatiky;
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 155

156
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0U133Abobr. 132
❒asi po 10 minutách zastavte vozidlo a překontrolujte
tlak v pneumatice obr. 132; nezapomeňte přitom
zatáhnout parkovací brzdu;
Do místa, na které řidič dobře vidí,
nalepte samolepku s upozorněním, že
pneumatika byla opravena sadou pro rychlou
opravu. V jízdě pokračujte opatrně, zejména při
projíždění zatáček. Nejezděte rychlostí vyšší než
80 km/h. Vyvarujte se prudkých akcelerací
a brzdění.
POZOR
F0U132Abobr. 131
❒pokud se nepodaří pneumatiku nahustit do pěti minut
od zapnutí kompresoru na tlak alespoň 1,8 bar,
nepokračujte v jízdě, protože je pneumatika příliš
poškozená a sadou na rychlou opravu se nedá zaručit
řádná těsnost; v takovém případě vyhledejte
autorizovaný servis Abarth;
❒pokud tlak pneumatiky odpovídá předepsané hodnotě
v oddíle „Nahuštění pneumatik“ v kapitole „Technické
údaje“, pokračujte hned v jízdě;
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 156

157
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Autorizovanému servisu je třeba
v každém případě nahlásit , že
pneumatika byla opravena sadou pro rychlou
opravu. Příbalový leták s pokyny o použití sady
na rychlou opravu je nutno předat technikům,
kteří budou s opravenou pneumatikou
manipulovat .
POZOR
POUZE PRO KONTROLU A DOHUŠTĚNÍ
Kompresor lze použít i pro dohuštění pneumatik.
Uvolněte rychlospojku a připojte jej přímo k ventilu
pneumatiky obr. 133. V tomto případě není bombička
připojena ke kompresoru a nebude tedy vstřikována
lepicí hmota.
F0U134Abobr. 133
Jestliže tlak klesl pod 1,8 bar,
nepokračujte v jízdě: sadou pro rychlou
opravu Fix&Go Automatic nelze zajistit řádnou
těsnost , protože je pneumatika příliš poškozená.
Vyhledejte autorizovaný servis Abarth.
POZOR
❒pokud naměříte tlak alespoň 1,8 bar, dohustěte
pneumatiku na správný tlak (se spuštěným motorem
a zataženou parkovací brzdou) a pokračujte v jízdě;
❒jeďte nanejvýš opatrně do nejbližšího autorizovaného
servisu Abarth.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 157

VÝMĚNA ŽÁROVEK
ZÁKLADNÍ POKYNY
❒Jestliže přestane svítit některá žárovka, zkontrolujte
nejdříve příslušnou pojistku: viz umístění pojistek
v oddíle „Výměna pojistek“ v této kapitole;
❒před výměnou žárovky zkontrolujte, zda nejsou
kontakty zoxidované;
❒spálené žárovky je nutno vyměnit za nové stejného
typu a výkonu;
❒po každé výměně žárovky ve světlometech
zkontrolujte z bezpečnostních důvodů sklon
světelného svazku.
158
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Úpravy nebo opravy elektrické soustavy
(řídicích jednotek), prováděné nesprávně
a bez zohlednění technických charakteristik
zařízení, mohou způsobit funkční závady a vznik
požáru.
POZOR
Halogenové žárovky obsahují stlačený
plyn a v případě jejich rozbití může dojít
k rozptylu skleněných střepů.
POZOR
F0U135Abobr. 134
POSTUP PŘI VÝMĚNĚ TLAKOVÉ NÁDOBY
S LEPICÍ HMOTOU
Postup při výměně tlakové nádoby:
❒uvolněte spojku A-obr. 134;
❒vyměňovanou nádobu natočte doleva a zvedněte ji;
❒zasuňte novou nádobu a otočte jí doprava;
❒připojte k tlakové nádobě spojku A a průhlednou
hadičku B zasuňte do příslušného uložení.
151-182 GPUNTO EVO Abarth CS 2ed 8-11-2010 13:50 Pagina 158
