Abarth Punto 2021 Instructieboek (in Dutch)

Motorcode955A8000
Carrosserie-
uitvoering
(4zitplaatsen)199AXX1B47
207
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MOTORCODE –
CARROSSERIE-
UITVOERING
Uitvoering1.4 Turbo Multi Air
Typecode 955A8000
Cyclus Otto
Aantal en opstelling cilinders 4 in lijn
Boring en slag mm 72 x 84
Cilinderinhoud cm31368
Compressieverhouding 9,8 ±0,2
Maximum vermogen (EU) kW 120
pk 163
bijbehorend toerental t/min 5500
Maximum koppel (EU) NORMAL SPORT
Nm 230 250
kgm 23,4 25,5
bijbehorend toerental t/min 2250 2500
Bougies NGK IKR9F8
Brandstof Loodvrije benzine
95 RON
(specificatie EN228)
MOTOR
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 207

BRANDSTOFSYSTEEM
Brandstofsysteem
Met hydraulische bediening
Voor
TRANSMISSIE
Versnellingsbak
Koppeling
Aandrijving
208
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehouden met de technische specificaties van het systeem,
kunnen storingen in de werking en zelfs brand veroorzaken.
ATTENTIE
Elektronisch geregelde, sequentiële, gefaseerde multipoint inspuiting
met turbocompressor en intercooler
Zes gesynchroniseerde versnellingen vooruit en
een gesynchroniseerde versnelling achteruit
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 208

Tandheugelstuurhuis met elektrische stuurbekrachtiging
11
Geventileerde schijfremmen
Schijfremmen
Bediend met handremhefboom, werkend op de achterwielen
209
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Met via torsiebrug gekoppelde wielen
Onafhankelijke wielophanging, type McPherson met stabilisatorstang
REMMEN
Voetrem: voor
achter
Handrem
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste
remvertraging iets later wordt bereikt.
WIELOPHANGING
Voor
Achter
STUURINRICHTING
Type
Draaicirkel (tussen stoepranden) m
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 209

F0U183Abfig. 179
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op de typegoedkeuring zijn bovendien
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het Instructieboek
afwijken van die van de typegoedkeuring, dient u zich
altijd aan de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen
zijn voorzien van banden van hetzelfde merk en
hetzelfde type.
BELANGRIJK In tubeless banden mogen geen
binnenbanden gebruikt worden.
WIELUITLIJNING
Toespoor voor, totaal: +1 ±1 mm
Toespoor achter, totaal: +1,7 ±2 mm
De waarden zijn van toepassing op een onbelaste auto
in rijklare staat.VERKLARING VAN DE CODERING
OP DE BANDEN fig. 179Bijvoorbeeld: 205/45 R17" 88V
205 = Nominale breedte (S, afstand in mm tussen de
flanken).
45 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
17 = Diameter van de velg (in inch) (Ø).
88 = Beladingsindex (draagvermogen).
V = Snelheidsindex.
210
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 210

211
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= max. 160 km/h.
R= max. 170 km/h.
S= max. 180 km/h.
T= max. 190 km/h.
U= max. 200 km/h.
H= max. 210 km/h.
V= max. 240 km/h.
W= max. 270 km/h.
Y= max. 300 km/h.
QM + S= max. 160 km/h.
TM + S= max. 190 km/h.
HM + S= max. 210 km/h.
Snelheidsindex
Maximum snelheid bij winterbanden
Beladingsindex (draagvermogen)
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 211

212
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
VERKLARING VAN DE CODERING
OP DE VELGEN fig. 179
Voorbeeld: 7J x 17 ET39
7 = breedte van de velg in inch 1.
J = velgbedprofiel (deel aan de zijkanten waarop
de band steunt)
2.
17 = montagediameter in inch (komt overeen met
die van de band die gemonteerd moet
worden)
3= Ø.
ET39 = diepte van de velgbolling (afstand tussen het
montagevlak van de velg op de naaf en het
velghart).BANDEN MET RIM PROTECTOR fig. 180
Als op stalen velgen met integrale
wieldeksels (voor bepaalde uitvoeringen/
markten) (met veerbevestiging) van de eerste
montage afwijkende banden met een
velgbescherming (rim protector) worden
gemonteerd, dan mogen de wieldeksels NIET
worden gemonteerd. Het gebruik van
ongeschikte banden en wieldeksels kan leiden
tot een onvoorzien dalende bandenspanning.
ATTENTIE
F0U195Abfig. 180
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 212

213
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Uitvoering Velgen (**) Standaard banden
1.4 Turbo Multi Air6½J x 17 ET 36 205/45 R17 88V
7Jx17 ET 39 215/45 R17 91Y (*)
(*) Niet geschikt voor sneeuwkettingen
(**) Steek van wielbouten 100 mm en wielbouten M12x1,5; gebruik uitsluitend wielen die voor deze auto zijn bestemd.
BANDENSPANNING IN KOUDE TOESTAND (bar)
Banden Bij gemiddelde belading Volbeladen
Voor Achter Voor Achter
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nogmaals als de
banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden verhoogd tot de waarden voor volle belading.
Als de auto is uitgerust met het TPMS-systeem, moet de in de tabel aangegeven waarde van de bandenspanning met
0,1 bar verhoogd worden.
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 213

214
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
fig. 181F0U184Ab
Uitvoering A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
BELANGRIJK Afhankelijk van de velg-/bandenmaat kunnen er kleine verschillen zijn in de maten.
AFMETINGEN
De afmetingen zijn aangegeven in mm
en hebben betrekking op een auto die
is uitgerust met standaard banden.
De hoogte heeft betrekking op een
onbelaste auto.
Inhoud van de bagageruimte
Inhoud bij onbeladen auto
(VDA-norm) ............................... 275 dm
3
Inhoud bij omgeklapte
rugleuning en zitting
van achterbank ....................... 1030 dm
3
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 214

215
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
1185
480
950
850
1665
50
PRESTATIES
Maximale snelheid na de inrijperiode: 213 km/h.
GEWICHTEN
Uitvoering 1.4 Turbo Multi Air
Rijklaargewicht (met alle vloeistoffen, brandstoftank voor 90% gevuld en zonder optionals):
Nuttig laadvermogen (*) inclusief de bestuurder:
Max. toelaatbaar gewicht (**)
– vooras:
– achteras:
– totaal:
Max. dakbelasting:
(*) Als er speciale accessoires zijn gemonteerd, dan stijgt het rijklaargewicht, waardoor het totale laadvermogen met hetzelfde gewicht daalt.
(**) Maximum waarden die niet mogen worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat de auto zodanig wordt
beladen dat deze limieten niet worden overschreden.
BELANGRIJK De auto is niet goedgekeurd voor het trekken van aanhangers.
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 215

Loodvrije benzine met octaangetal van
ten minste 95 RON (specificatie EN228)
Mengsel van water en 50%
PARAFLU
UP(❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Mengsel van water en
TUTELA PROFESSIONAL SC 35
216
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2

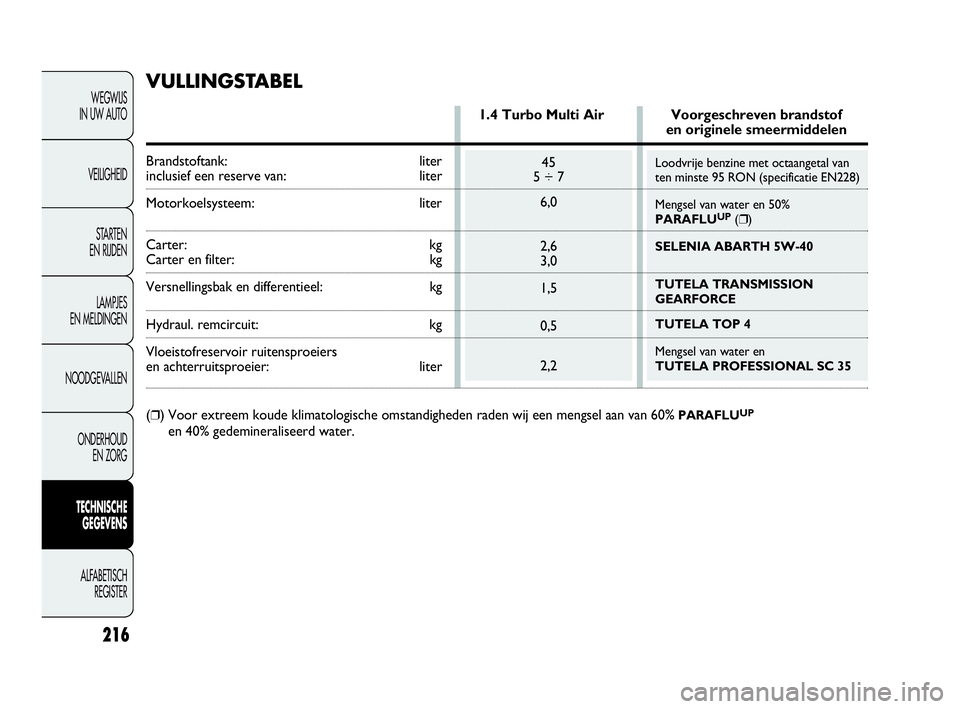

VULLINGSTABEL
1.4 Turbo Multi Air Voorgeschreven brandstofen originele smeermiddelen
Brandstoftank: liter
inclusief een reserve van: liter
Motorkoelsysteem: liter
Carter: kgCarter en filter: kg
Versnellingsbak en differentieel: kg
Hydraul. remcircuit: kg
Vloeistofreservoir ruitensproeiers
en achterruitsproeier: liter
(
❒) Voor extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLUUP
en 40% gedemineraliseerd water.
205-220 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:55 Pagina 216
