stop start Abarth Punto Evo 2011 Instructieboek (in Dutch)

75
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

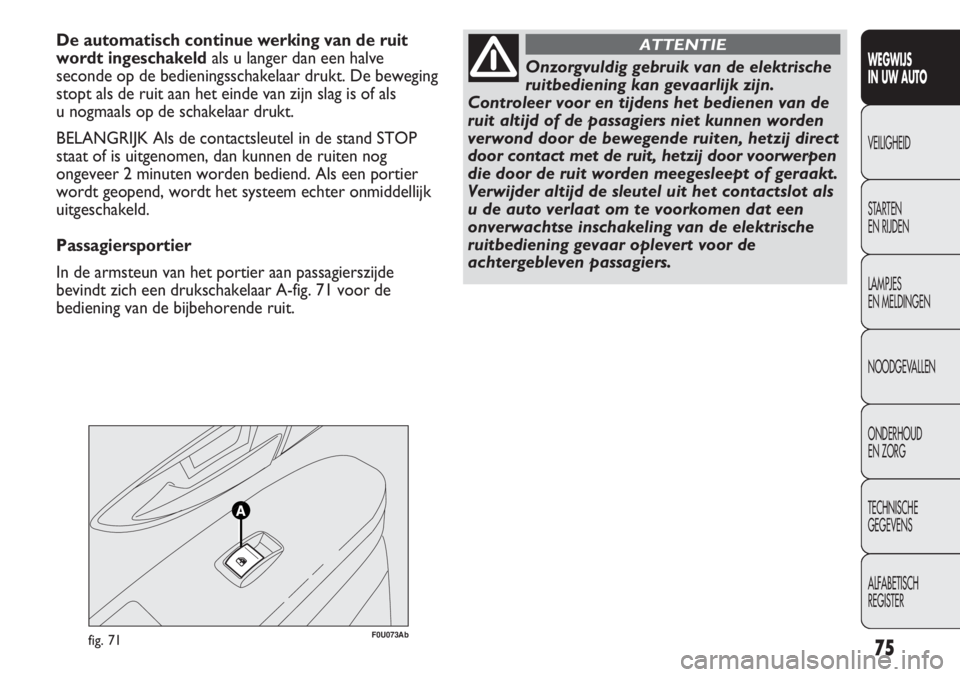

F0U073Abfig. 71
De automatisch continue werking van de ruit
wordt ingeschakeldals u langer dan een halve
seconde op de bedieningsschakelaar drukt. De beweging
stopt als de ruit aan het einde van zijn slag is of als
u nogmaals op de schakelaar drukt.
BELANGRIJK Als de contactsleutel in de stand STOP
staat of is uitgenomen, dan kunnen de ruiten nog
ongeveer 2 minuten worden bediend. Als een portier
wordt geopend, wordt het systeem echter onmiddellijk
uitgeschakeld.
Passagiersportier
In de armsteun van het portier aan passagierszijde
bevindt zich een drukschakelaar A-fig. 71 voor de
bediening van de bijbehorende ruit.
Onzorgvuldig gebruik van de elektrische
ruitbediening kan gevaarlijk zijn.
Controleer voor en tijdens het bedienen van de
ruit altijd of de passagiers niet kunnen worden
verwond door de bewegende ruiten, hetzij direct
door contact met de ruit, hetzij door voorwerpen
die door de ruit worden meegesleept of geraakt.
Verwijder altijd de sleutel uit het contactslot als
u de auto verlaat om te voorkomen dat een
onverwachtse inschakeling van de elektrische
ruitbediening gevaar oplevert voor de
achtergebleven passagiers.
ATTENTIE

82
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U088Abfig. 85
Om veiligheidsredenen moet de
motorkap tijdens het rijden altijd goed
gesloten zijn. Controleer daarom altijd of de
motorkap goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet goed
vergrendeld is, stop dat onmiddellijk en sluit de
motorkap op de juiste wijze.
ATTENTIE
Als de steunstang verkeerd geplaatst
wordt, kan de motorkap onverwachts
dichtvallen.
ATTENTIE
F0U089Abfig. 86
Voer deze handeling alleen uit als de
auto stilstaat.
ATTENTIE

85
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Deze sticker is opgenomen in het Abarth Lineaccessori-
programma en verkrijgbaar bij het Abarth
Servicenetwerk.
De afbeelding heeft betrekking op de overgang van een
land waar links wordt gereden naar een land waar
rechts wordt gereden.
F0U092Abfig. 89
F0U093Abfig. 90
ABS
Als u niet eerder in een auto met ABS hebt gereden,
raden wij u aan het systeem eerst een paar keer uit te
proberen op een glad wegdek. Verlies hierbij de
veiligheid niet uit het oog en houdt u aan de wetgeving
van het land waarin u zich bevindt. Bovendien raden wij
u aan de volgende aanwijzingen aandachtig te lezen. Het
ABS dat geïntegreerd is in het remsysteem, voorkomt
dat tijdens het remmen de wielen blokkeren, ongeacht
de conditie van het wegdek en de pedaaldruk, en
verhindert daarmee het doorslippen van een of
meerdere wielen. Hierdoor blijft de auto bestuurbaar,
zelfs bij noodstops.
Het systeem wordt gecompleteerd met een
elektronische remdrukverdeling EBD (Electronic Braking
force Distribution), die de remdruk verdeelt tussen de
voor- en achterwielen.
BELANGRIJK Voor een maximale werking van het
remsysteem is een inrijperiode nodig van ongeveer
500 km (bij een nieuwe auto of nadat de remblokken/-
schijven zijn vervangen): tijdens deze periode moet
bruusk, herhaaldelijk of langdurig remmen worden
voorkomen.

87
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als alleen het waarschuwingslampje x
op het instrumentenpaneel gaat branden
(er verschijnt ook een melding op het instelbare
multifunctionele display), stop dan onmiddellijk
en wendt u tot het Abarth Servicenetwerk. Als
er vloeistof lekt uit het hydraulische systeem,
wordt de werking van zowel het conventionele
remsysteem als het ABS in gevaar gebracht.
ATTENTIEBRAKE ASSIST (remregeling bij noodstops
geïntegreerd in ESP)
Dit systeem, dat niet kan worden uitgeschakeld, herkent
noodstops (op basis van de snelheid waarmee het
rempedaal wordt ingetrapt) en verhoogt de druk in het
remcircuit aanzienlijk, waardoor sneller en krachtiger
door het systeem wordt geremd.
De Brake Assist wordt, bij uitvoeringen die zijn uitgerust
met ESP, uitgeschakeld bij een storing in het ESP (lampje
ábrandt en er verschijnt ook een melding op het
instelbare multifunctionele display).
Als het ABS in werking treedt, merkt
u dat aan een trilling in het rempedaal.
Verlaag de remdruk niet maar houd het
rempedaal juist goed ingetrapt; op deze manier
hebt u de kortste remweg in relatie tot de
conditie van het wegdek.
ATTENTIE

88
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STORINGSMELDINGEN
Bij een storing in het ESP wordt het systeem
automatisch uitgeschakeld en gaat het lampje áop het
instrumentenpaneel continu branden. Ook verschijnt er
een melding op het instelbare multifunctionele display
(zie het hoofdstuk „Lampjes en meldingen”). Wendt u in
dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.ESP-SYSTEEM
(Electronic Stability Program)
Dit systeem bewaakt de stabiliteit van de auto als de
wielen hun grip verliezen, waardoor de auto beter op
koers blijft.
De werking van het ESP is uitermate nuttig als de grip
op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-systeem beschikt
de auto ook over MSR (regeling van het afremmen op
de motor tijdens terugschakelen), HBA (automatische
remdrukverhoger bij noodstops) en TTC (functie
vergelijkbaar met een sperdifferentieel).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje áop het
instrumentenpaneel knipperen, om de bestuurder er op
te wijzen dat de auto de stabiliteit en de grip dreigt te
verliezen.
INSCHAKELING VAN HET SYSTEEM
Het ESP wordt automatisch ingeschakeld als de motor
wordt gestart en kan niet worden uitgeschakeld.
De prestaties van het ESP-systeem
mogen de bestuurder er niet toe
verleiden onnodige en onverantwoorde risico’s
te nemen. De rijstijl moet altijd zijn aangepast
aan het wegdek, het zicht en het verkeer. De
verantwoordelijkheid voor de verkeersveiligheid
ligt altijd en overal bij de bestuurder van de
auto.
ATTENTIE

99
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U095Abfig. 97
WERKING
Uitschakelmethode van de motor
Als auto stilstaat, wordt de motor uitgezet als de
versnellingspook in de vrijstand staat en het
koppelingspedaal is losgelaten.
Startmethode van de motor
Trap het koppelingspedaal in om de motor weer te
starten.START&STOP-systeem
(voor bepaalde uitvoeringen/markten)
Het Start&Stop-systeem zet automatisch de motor uit
als de auto stilstaat en start de motor zodra de
bestuurder weer wil gaan rijden.
Zo wordt de doelmatigheid van de auto vergroot door
een vermindering van het brandstofverbruik, de uitstoot
van schadelijke uitlaatgassen en de akoestische
vervuiling. Het systeem schakelt in iedere keer als de
motor wordt gestart.
Als u het interieur in de auto wilt blijven koelen, dan
moet u het Start&Stop-systeem uitschakelen, zodat de
airconditioning continu kan blijven werken.
F0U097Abfig. 96

100
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
OMSTANDIGHEDEN WAARBIJ
DE MOTOR NIET WORDT UITGEZET
Als het systeem ingeschakeld is, dan wordt, vanwege
comforteisen, ter beperking van de uitstoot en om
veiligheidsredenen, de motor niet uitgezet onder de
volgende omstandigheden:
❒nog koude motor;
❒zeer lage buitentemperaturen;
❒onvoldoende opgeladen accu;
❒ingeschakelde achterruitverwarming;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒geopend bestuurdersportier;
❒niet omgelegde veiligheidsgordel van bestuurder;
❒ingeschakelde achteruit (bijv. bij inparkeren);
❒bij automatische airconditioning, zolang er nog geen
comfortabele temperatuur in het interieur is of bij
ingeschakelde MAX – DEF-functie;
❒in de eerste gebruiksperiode als het systeem zichzelf
instelt.
In bovengenoemde gevallen verschijnt er een melding op
het display en gaat het lampje fig. 98 op het
instrumentenpaneel knipperen. HANDMATIGE IN-/UITSCHAKELING
Het Start&Stop-systeem kan worden in- en
uitgeschakeld met de knop op het dashboard fig. 96.
Als het systeem is ingeschakeld, gaat op het
instrumentenpaneel het betreffende lampje branden
fig. 97.
Als het systeem wordt uitgeschakeld, gaat op het
instrumentenpaneel het lampje fig. 98 branden.
Bovendien verschijnen op het instelbare multifunctionele
display de meldingen m.b.t. het in- en uitschakelen van
het systeem.
F0U096Abfig. 98

101
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U098Abfig. 99
VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het Start&Stop-systeem
en de bestuurder maakt de eigen veiligheidsgordel los en
opent het bestuurders- of passagiersportier, dan kan de
motor daarna alleen worden gestart m.b.v. de
contactsleutel.
De bestuurder wordt op deze situatie geattendeerd
door een akoestisch signaal, een melding op het display
en het knipperen van het lampje fig. 98 op het
instrumentenpaneel.
„ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de
bestuurder 3 minuten geen enkele actie onderneemt,
dan zet het Start&Stop-systeem de motor definitief uit
om brandstof te besparen. In die gevallen kan de motor
alleen gestart worden met de contactsleutel. OMSTANDIGHEDEN VOOR HET
HERSTARTEN VAN DE MOTOR
Vanwege comforteisen, beperking van de uitstoot en om
veiligheidsredenen kan de motor weer automatisch
worden gestart, zonder ingrijpen van de bestuurder,
onder de volgende omstandigheden:
❒onvoldoende opgeladen accu;
❒ruitenwisser ingeschakeld op maximale snelheid;
❒beperkte onderdruk in het remsysteem (bijvoorbeeld
na herhaaldelijk intrappen van het rempedaal);
❒auto in beweging (bijvoorbeeld wanneer
bergafwaarts wordt gereden);
❒door het Start&Stop-systeem langer dan ongeveer
3 minuten uitgezette motor;
❒bij automatische airconditioning, om een
comfortabele temperatuur in het interieur te
bereiken of bij inschakeling MAX – DEF.
Met een ingeschakelde versnelling kan de motor alleen
automatisch worden gestart als het koppelingspedaal
geheel wordt ingetrapt. Via een melding op het
instrumentenpaneel en, voor bepaalde uitvoeringen/
markten, het knipperen van het lampje fig. 97 op het
instrumentenpaneel wordt de bestuurder verzocht deze
handeling uit te voeren.
Opmerking Als het koppelingspedaal niet wordt
ingetrapt na 3 minuten na het uitzetten van de motor, is
een herstart van de motor alleen mogelijk met behulp
van de contactsleutel.
Opmerking Als de motor ongewenst is afgeslagen,
bijvoorbeeld wanneer het koppelingspedaal te snel is
losgelaten bij een ingeschakelde versnelling, en het
Start&Stop-systeem is ingeschakeld, dan kan de motor
gestart worden door het koppelingspedaal helemaal in
te trappen of door de versnellingspook in de vrijstand
te zetten.

102
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U185Abfig. 100F0U186Abfig. 101
WAARSCHUWINGSKNIPPERLICHTEN fig. 101
Als een noodstart wordt uitgevoerd met een hulpaccu mag
de minkabel (−) vanaf de hulpaccu nooit met de minpool
A van de accu van de auto worden verbonden, maar moet
de minkabel op een massapunt op de motor of de
versnellingsbak worden aangesloten. Opmerking Het is in alle gevallen mogelijk de motor
draaiend te houden door het Start&Stop-systeem uit te
schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit.
De storing wordt aan de bestuurder getoond door het
branden van het algemene storingslampje A-fig. 99,
indien aanwezig, het verschijnen van een melding en
een symbool voor een systeemstoring B-fig. 99 op het
instrumentenpaneel. Wendt u in dat geval tot het
Abarth Servicenetwerk.
AUTO LANGERE TIJD STALLEN fig. 100
Als de auto langere tijd niet wordt gebruikt, dan moet
er in het bijzonder op worden gelet dat de elektrische
voeding van de accu wordt losgemaakt. Hiervoor moet
de aansluiting A (door bediening van knop B) worden
losgekoppeld van de accuconditiesensor C, die op de
Wendt u voor het vervangen van de accu
altijd tot het Abarth Servicenetwerk.
Vervang de accu door een accu van hetzelfde
type (HEAVY DUTY) en met dezelfde specificaties.
ATTENTIE
minpool D van de accu is gemonteerd. Deze sensor mag
nooit worden losgekoppeld van de accu, behalve als de
accu wordt vervangen.

103
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U099Abfig. 102
BELANGRIJKE TIPS
Controleer voordat u de motorkap
opent of de motor is uitgeschakeld en de
contactsleutel in stand STOP staat. Houdt
u aan hetgeen beschreven staat op het etiket op
de fronttraverse fig. 102. Het is raadzaam de
contactsleutel uit te nemen als er in de auto
nog inzittenden zijn. Als de auto wordt verlaten
moet de contactsleutel altijd worden uitgenomen
of in stand STOP worden gedraaid. Controleer
bij het tanken of de motor is uitgezet en de
contactsleutel in stand STOP staat.
ATTENTIE
„e-GSI”-SYSTEEM
(GEAR SHIFT INDICATOR)
(voor bepaalde uitvoeringen/markten)
Het „e-GSI”-systeem (Gear Shift Indicator) geeft een
schakeladvies aan de bestuurder m.b.v. een melding op
het instrumentenpaneel (zie fig. 103).
Het „e-GSI”-systeem adviseert de bestuurder naar een
andere versnelling te schakelen om brandstof te
besparen. Voor een zuinige rijstijl wordt daarom
aangeraden, als de verkeersomstandigheden dit toelaten,
de adviezen van het „e-GSI”-systeem op te volgen.
F0U100Abfig. 103
