❒déplacer le levier vers le haut (+) pendant au moins
1 seconde, puis le relâcher : la vitesse de la voiture
est mémorisée et il est donc possible de lâcher la
pédale de l’accélérateur.
En cas de nécessité (par exemple pendant un
dépassement) il est possible d’accélérer en appuyant sur
la pédale de l’accélérateur : en relâchant la pédale la
voiture revient à la vitesse précédemment mémorisée.
RÉTABLISSEMENT DE LA VITESSE
MÉMORISÉE
Si le dispositif a été désactivé par exemple en appuyant
sur la pédale de frein ou d’embrayage, pour rétablir la
vitesse mémorisée, procéder comme suit :
❒accélérer progressivement jusqu’à atteindre une
vitesse proche de celle mémorisée ;
❒engager le rapport sélectionné lors de la
mémorisation de la vitesse ;
❒appuyer sur le bouton RES B-fig. 39.CRUISE CONTROL
(régulateur de vitesse constante)
(pour les versions/marchés que le prévoient)
C’est un dispositif d’aide à la conduite, à contrôle
électronique, qui permet de conduire la voiture à une
vitesse supérieure à 30 km/h sur de longs trajets droits
et sur chaussée sèche, lorsque les variations de vitesse
sont réduites (ex. parcours sur autoroute), à une vitesse
définie, sans devoir enfoncer la pédale de l’accélérateur.
L’utilisation du dispositif n’est toutefois pas utile sur les
routes extra urbaines à forte circulation. Ne pas utiliser
le dispositif en ville.
ACTIVATION DU DISPOSITIF
Tourner la bague A-fig. 39 sur la position ON.
Le dispositif ne peut être enclenché en 1ère vitesse ou
en marche arrière, mais il est conseillé de l’enclencher
avec des rapports égaux ou supérieurs à la 4ème.
Quand on aborde une descente avec le dispositif
enclenché, la vitesse du véhicule peut augmenter
légèrement par rapport à celle mémorisée.
Son activation est mise en évidence par l’allumage du
témoin
Üet par le message correspondant sur le
combiné de bord.
MÉMORISATION DE LA VITESSE DE LA
VOITURE
Procéder comme suit :
❒tourner la bague A-fig. 39 sur ON et en appuyant sur
la pédale d’accélérateur, amener la voiture à la vitesse
souhaitée ;
F0U039Abfig. 39

55
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
AUGMENTATION DE LA VITESSE MÉMORISÉE
Elle peut se produire selon deux modalités :
❒en appuyant sur l’accélérateur et en mémorisant
successivement la nouvelle vitesse rejointe ;
ou bien
❒en déplaçant le levier vers le haut (+).
À chaque actionnement du levier correspond une
augmentation de la vitesse d’environ 1 km/h alors que
lorsque l’on maintient le levier vers le haut, la vitesse
augmente de manière continue.
RÉDUCTION DE LA VITESSE MÉMORISÉE
Elle peut se produire selon deux modalités :
❒en désactivant le dispositif et en mémorisant ensuite
la nouvelle vitesse ;
ou bien
❒en déplaçant le levier vers le bas (–) jusqu’à rejoindre
la nouvelle vitesse qui restera automatiquement
mémorisée.
À chaque actionnement du levier correspond une
diminution de la vitesse d’environ 1 km/h, alors qu’en
tenant le levier vers le bas, la vitesse change de manière
continue.
DÉSACTIVATION DU DISPOSITIF
Le dispositif peut être désactivé par le conducteur d’une
des façons suivantes :
❒en tournant la bague A en position OFF ;
❒en éteignant le moteur ;❒en appuyant sur la pédale du frein ;
❒en appuyant sur la pédale d’embrayage ;
❒en appuyant sur la pédale d’accélérateur ; dans ce cas,
le système n’est pas désactivé effectivement mais la
demande d’accélération est prioritaire sur le
système ; le cruise control reste toutefois actif, sans
qu’il soit nécessaire d’appuyer sur le bouton RES B-fig.
39 pour revenir aux conditions précédentes une fois
l’accélération terminée.
Le dispositif se désactive automatiquement dans les cas
suivants :
❒en cas d’intervention des systèmes ABS ou ESP ;
❒avec la vitesse du véhicule en deçà de la limite
établie ;
❒en cas de panne du système.
Pendant la marche avec le dispositif activé, ne
pas placer le levier de vitesse au point mort.
ATTENTION
En cas de fonctionnement défectueux ou
d’avarie du dispositif, tourner la bague A sur
OFF et s’adresser au Réseau Après-Vente Abarth.
ATTENTION

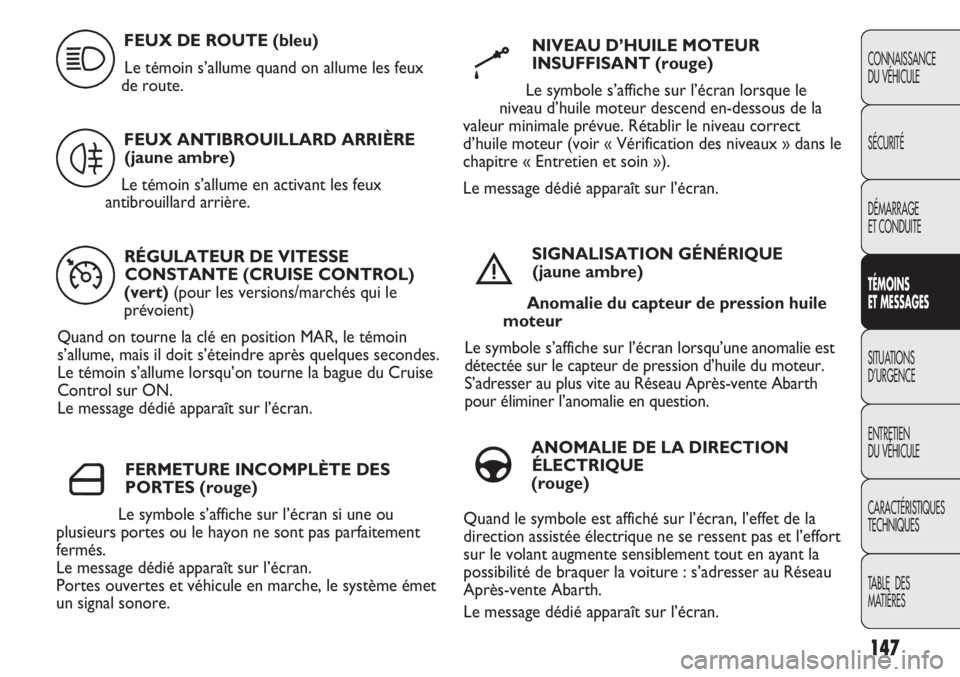

147
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
RÉGULATEUR DE VITESSE
CONSTANTE (CRUISE CONTROL)
(vert) (pour les versions/marchés qui le
prévoient)
Quand on tourne la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques secondes.
Le témoin s’allume lorsqu’on tourne la bague du Cruise
Control sur ON.
Le message dédié apparaît sur l’écran.
Ü
FEUX DE ROUTE (bleu)
Le témoin s’allume quand on allume les feux
de route.
1
FEUX ANTIBROUILLARD ARRIÈRE
(jaune ambre)
Le témoin s’allume en activant les feux
antibrouillard arrière.
4
FERMETURE INCOMPLÈTE DES
PORTES (rouge)
Le symbole s’affiche sur l’écran si une ou
plusieurs portes ou le hayon ne sont pas parfaitement
fermés.
Le message dédié apparaît sur l’écran.
Portes ouvertes et véhicule en marche, le système émet
un signal sonore.
´
NIVEAU D’HUILE MOTEUR
INSUFFISANT (rouge)
Le symbole s’affiche sur l’écran lorsque le
niveau d’huile moteur descend en-dessous de la
valeur minimale prévue. Rétablir le niveau correct
d’huile moteur (voir « Vérification des niveaux » dans le
chapitre « Entretien et soin »).
Le message dédié apparaît sur l’écran.
k
SIGNALISATION GÉNÉRIQUE
(jaune ambre)
Anomalie du capteur de pression huile
moteur
Le symbole s’affiche sur l’écran lorsqu’une anomalie est
détectée sur le capteur de pression d’huile du moteur.
S’adresser au plus vite au Réseau Après-vente Abarth
pour éliminer l’anomalie en question.
è
ANOMALIE DE LA DIRECTION
ÉLECTRIQUE
(rouge)
Quand le symbole est affiché sur l’écran, l’effet de la
direction assistée électrique ne se ressent pas et l’effort
sur le volant augmente sensiblement tout en ayant la
possibilité de braquer la voiture : s’adresser au Réseau
Après-vente Abarth.
Le message dédié apparaît sur l’écran.
g

261
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
– liquide du système
de refroidissement
du moteur ................................ 189
– liquide pour lave-glace/
lave-lunette AR ....................... 190
Contrôles périodiques ................ 186
Correcteur d'assiette
des phares .................................... 84
Coupure
du carburant (système) ............. 60
Cruise Control (régulateur
de vitesse constante) ................. 54
Dead lock (dispositif) .................. 73
Dégivrage-désembuage
– lunette AR thermique et
rétroviseurs extérieurs ...... 43-46
– pare-brise et vitres
latérales avant ......................42-45
Démarrage du moteur ................ 131
– démarrage avec batterie
d'appoint ................................... 151
– démarrage d'urgence
(du moteur) ............................. 151
– dispositif de démarrage ......... 11
– extinction du moteur ............. 133
– par manoeuvres à inertie ....... 152– réchauffement du moteur
dès le démarrage .................... 132
Démarrage et conduite........ 131
Démolition du véhicule
(dispositions) ............................... 255
Désactivation des airbags ............ 126
Désembuage-dégivrage
– lunette AR thermique et
rétroviseurs extérieurs ...... 43-46
– pare-brise et vitres
latérales avant ......................42-45
Diamètre de braquage ................. 209
Dimensions du véhicule .............. 214
Direction
– caractéristiques techniques ... 209
– levier de réglage du volant .... 34
Dispositif de démarrage .............. 11
– verrouillage de direction ....... 12
Dispositif Dead lock ..................... 73
Dispositifs électriques/
électroniques (avertissements
d'installation) ............................... 106
Données d'identification
du véhicule ................................... 205
– codes moteur .......................... 207
– marquage du châssis .............. 206 Compartiment à bagages
– agrandissement du coffre
à bagages ................................... 78
– démontage de la plage
arrière ....................................... 80
– fermeture du hayon ............... 77
– ouverture du hayon ............... 76
– ouverture d'urgence
du hayon ................................... 77
Compartiment moteur
– contrôle des niveaux ............. 187
– lavage ......................................... 202
– ouverture/fermeture
du capot .................................... 81
Compartiments
vide-poches .........................61-62-67
Compte-tours ............................... 14
Connaissance du véhicule.... 3
Consommation de carburant ..... 219
Contacteur de démarrage et
verrouillage de la direction .... 11-12
Contrôle des niveaux .................. 187
– huile moteur ............................ 188
– liquide des freins ..................... 191

266
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
– dispositif Dead lock ................ 73
– fermeture centralisée ............ 71
– poches ....................................... 63
– verrouillage des portes
de l'extérieur ........................... 71
– verrouillage/déverrouillage
de l'intérieur ............................ 72
Pot catalytique (catalyseur) ........ 108
Pré-équipement pour le montage
d'un siège pour enfant ............... 115
Pré-équipement pour l'installation
du système de navigation
portable ........................................ 105
Pression des pneus ....................... 213
Prétensionneurs pour ceintures
de sécurité ................................... 111
– limiteurs de charge ................. 112
Prise de courant ............................ 67
Projecteurs
– correcteur d'assiette
des phares ................................ 84
– orientation des feux anti-
brouillard avant ....................... 84
– orientation du faisceau
lumineux ................................... 84– réglage des phares à
l'étranger .................................. 84
– remplacement d'ampoules .... 162
Ravitaillements
– carburant .................................. 107
– données techniques (quantités
et types de liquides) ............... 216
Réchauffement du moteur
dès le démarrage ........................ 132
Recyclage de l'air .......................43-46
Régulateur de vitesse constante
(Cruise Control) ........................ 54
Remorquage du véhicule ............. 179
Réservoir carburant (capacité) ... 216
Respect de l'environnement ....... 108
Rétroviseurs .................................. 35
– extérieurs ................................. 36
– intérieur .................................... 35
– intérieur
électro-chromique .................. 35
Roues et pneus ............................. 195
– géométrie des roues .............. 210
– jantes et pneus ........................ 210
– lecture correcte de la jante .. 212
– lecture correcte du pneu ...... 210– pneus Rim Protector ............. 212
– pression de gonflage
des pneus .................................. 213
– types de pneus et
de jantes ................................... 213
Sécurité........................................ 109
Sièges arrière ................................. 31
– accoudoir ................................. 63
– appuie-tête ............................... 33
– nettoyage .................................. 203
– réglages ..................................... 31
Sièges auto pour le transport
des enfants ................................... 115
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants Isofix ............................ 122
– aptitude des sièges passagers
pour l'utilisation des sièges
enfants universels ................... 118
– pré-équipement pour
le montage d'un siège enfant
Isofix Universel ........................ 120
Situations d'urgence............... 151
Start&Stop ...................................... 99
Suspensions (caractéristiques
techniques) .................................. 209
