Page 119 of 291
118
De gasveren zijn zo af-
gesteld dat het koffer-
deksel op de juiste wij-
ze wordt geopend als het deksel
het oorspronkelijke gewicht
heeft. Achteraf aangebrachte
voorwerpen (spoiler enz.) kun-
nen de juiste werking van de
gasveren verhinderen.
OPENEN MET AFSTANDSBEDIE-
NING (
fig. 136) (indien aanwezig)
Het kofferdeksel kan van buitenaf wor-
den geopend met de afstandsbediening
door knopje (A) op de sleutel in te druk-
ken, ook als het diefstalalarm (indien
aanwezig) is ingeschakeld.
Als bij auto’s met diefstalalarm het
kofferdeksel wordt geopend, dan worden
de interieurbeveiliging en de kofferdeksel-
sensor uitgeschakeld. Het systeem geeft
dan (behalve bij sommige uitvoeringen in
enkele landen) twee geluidssignalen
(“BIEP”) en de richtingaanwijzers gaan
ongeveer 3 seconden branden.Als het
kofferdeksel wordt vergrendeld, dan wordt
de beveiliging weer ingeschakeld. Het sys-
teem geeft (behalve bij sommige uitvoe-
ringen in enkele landen) twee geluidssig-
nalen (“BIEP”) en de richtingaanwijzers
gaan ongeveer 3 seconden branden.
Het kofferdeksel gaat dankzij de gas-
veren gemakkelijk open.
V AN BUITENAF OPENEN MET
DE SLEUTEL (
fig. 135)
Draai het embleem (A ) in de door de
pijl aangegeven richting, steek de sleutel
( B ) in het slot en draai het linksom.
P4U00413
fig. 135
P4U00329
fig. 136
fig. 134 Bedien de hendel voor
het ontgrendelen van
het kofferdeksel alleen
als de auto stilstaat.
BAGAGERUIMTE
Het kofferdeksel kan zowel van binnen-
uit als van buitenaf worden geopend.
BELANGRIJK Als het kofferdeksel
niet goed gesloten is, gaat het betreffen-
de waarschuwingslampje van het check-
panel branden.
V AN BINNENUIT OPENEN
(
fig. 134)
Het kofferdeksel kan van binnenuit wor-
den geopend door aan de hendel ( A)
naast de bestuurdersstoel te trekken.
P4U00035
Page 140 of 291
139
intrappen van het rempedaal, dan zijn de
remblokken versleten tot de minimum toe-
gestane dikte. Laat de remblokken zo snel
mogelijk door de Alfa Romeo-dealer ver-
vangen.Omdat de auto is uitgerust met een slij-
tage-indicator voor de remblokken voor
moet u, als de remblokken worden ver-
vangen, ook de remblokken achter laten
controleren. De JTD-uitvoeringen beschik-
ken alleen over een slijtagesensor op de
rem linksvoor.
– Remvloeistof is hygroscopisch (rem-
vloeistof trekt water aan); vervang de
remvloeistof iedere twee jaar, onafhanke-
lijk van het aantal afgelegde kilometers,
om beschadiging ven het remsysteem te
voorkomen.
REMBEKRACHTIGER
De auto is uitgerust met een rembe-
krachtiger die alleen werkt bij een draai-
ende motor. Bij stilstaande motor moet
daarom meer kracht worden uitgeoefend
op het rempedaal om de gewenste rem-
vertraging te bereiken.
ANTI-BLOKKEERSYSTEEM
(ABS)
De auto is uitgerust met anti-blokkeer-
systeem (ABS) met elektronische rem-
drukverdeling (EBD). Wij raden u aan
met het volgende rekening te houden:
– Tijdens het remmen kunnen lichte trillin-
gen in het rempedaal worden gevoeld. Dit
betekent dat het ABS in werking is getreden.
– De prestaties van het systeem vergro-
ten in principe de actieve veiligheid, maar
mogen de bestuurder er niet toe verleiden
onnodige en onverantwoorde risico’s te
nemen. – De rijstijl moet altijd zijn aangepast
aan de weersomstandigheden, het zicht
en het verkeer.
– De maximale remvertraging blijft ui-
teraard altijd afhankelijk van de grip van
de banden op het wegdek. Bij sneeuw of
ijs is de grip vanzelfsprekend veel minder,
waardoor de remweg, ook met ABS, aan-
zienlijk langer zal zijn.
Let op bij de montage
van spoilers, lichtmeta-
len velgen en niet stan-
daard wieldoppen: ze kunnen de
ventilatie van de remmen ver-
minderen en daarmee hun doel-
matigheid tijdens krachtig en
veelvuldig remmen; bijvoorbeeld
tijdens een steile afdaling.
W ater, sneeuw en
strooizout op wegen
kunnen zich afzetten op
de remschijven waardoor de ge-
wenste remvertraging iets later
wordt bereikt.
De auto is uitgerust
met een elektronische
remdrukverdeling (EBD).
Als bij een draaiende motor tege-
lijkertijd de waarschuwingslamp-
jes
>en xgaan branden, dan
is er een storing in het EBD-sys-
teem; in dat geval kunnen bij
hard remmen de achterwielen
vroegtijdig blokkeren waardoor
de auto kan gaan slippen. Rijd
zeer voorzichtig naar de dichtst-
bijzijnde Alfa Romeo-dealer om
het systeem te laten controleren.
Page 225 of 291
VAN BUITENAF OPENEN MET
DE SLEUTEL
(fig. 16)
Draai het embleem (A ) in de door de
pijl aangegeven richting, steek de sleutel
(B) in het slot en draai de sleutel links-
om.
224
ACHTERRUITSPROEIER (fig. 14)
Als de ruitensproeier niet werkt, contro-
leer dan eerst het niveau in het ruiten-
sproeiertankje: zie de betreffende para-
graaf in het hoofdstuk “Onderhoud van
de auto”. Controleer vervolgens of de
sproeiermonden (A ) niet verstopt zijn.
Deze kunnen zonodig met een speld wor-
den doorgeprikt.BAGAGERUIMTE
De achterklep kan zowel van binnenuit
als van buitenaf worden geopend.
BELANGRIJK Als de achterklep niet
goed gesloten is, gaat het betreffende
waarschuwingslampje van het checkpanel
branden.
V AN BINNENUIT OPENEN
(fig. 15)
Trek aan hendel (A) naast de bestuur-
dersstoel. De achterklep gaat dankzij de gasveren
gemakkelijk open.
P4U00266
fig. 14
P4U00035
fig. 15
P4U00414
fig. 16
Bedien de hendel voor
het ontgrendelen van de
achterklep alleen als de
auto stilstaat.
De gasveren zijn zo
afgesteld dat de achter-
klep op de juiste wijze
wordt geopend als de klep het
oorspronkelijke gewicht heeft.
Achteraf aangebrachte voorwer-
pen (spoiler, enz.) kunnen de
juiste werking en de veiligheid in
gevaar brengen.
Page 235 of 291
234
IMPERIAAL-/
SKIDRAGER
(fig. 53)
(indien aanwezig)
De auto kan uitgerust worden met twee
langsdragers waarop verschillende acces-
soires geplaatst kunnen worden voor het
vervoer van diverse voorwerpen (ski’s,
surfplanken, enz.).
AUTORADIO
HIFI-AUDIOSYSTEEM
(indien aanwezig)
Het hifi-audiosysteem bestaat uit:
– twee woofer-luidsprekers met hoog
uitgangsvermogen en twee tweeter-luid-
sprekers, gemonteerd in de voorportieren
– twee midrange-luidsprekers met hoog
uitgangsvermogen, gemonteerd in de
achterportieren
– een subwoofer met hoog uitgangsver-
mogen, gemonteerd in de bagageruimte
– storings-onderdrukkers
– een in de achterspoiler geïntegreerde
antenne met regeleenheid.
AUTOMATISCHE
NIVEAUREGELING
OP DE ACHTERWIEL-
OPHANGING
(indien aanwezig)
In plaats van de conventionele schok-
dempers zijn bij de auto schokdempers
met hydro-pneumatische niveauregeling
(dankzij een in de schokdemper inge-
bouwd actief element) op de achterwiel-
ophanging gemonteerd.
Als de auto beladen is (passagiers, ba-
gage), zakt de auto achterover en wij-
zigt de wielgeometrie afhankelijk van de
schokdemper- en veerafstelling. Zodra
de auto wegrijdt, wordt de wielbewe-
ging als gevolg van oneffenheden in het
wegdek door de schokdempers gebruikt
om de carrosserie weer op zijn oorspron-
kelijke rijhoogte te brengen. De rijhoog-
te is dus niet langer afhankelijk van de
beladingsgraad.
P4U00348
fig. 53 Overschrijd nooit het
maximum draagvermo-
gen (zie hoofdstuk
“Technische gegevens”).
Page 238 of 291
237
– Verwijder en vervang de betreffende
lamp (bolvormig met bajonetfitting) door
de lamp iets in te drukken en linksom te
draaien (fig. 61):
(C) gloeilamp voor achterlicht/remlicht
(D ) gloeilamp voor richtingaanwijzer
achter.
– Monteer de lamphouder met behulp
van de borglippen ( B-fig. 60).
– Monteer het beschermdeksel ( B-fig.
59) met de moeren (A-fig. 59).KENTEKENPLAATVERLICHTING
Gloeilampen (type A, 5W) vervangen:
– Maak de lichtunit los door met de
platte punt van een schroevendraaier de
klemveer (A-fig. 62) los te haken. Be-
scherm hierbij de punt met een zachte
doek.
– Verwijder de lichtunit ( A-fig. 62).
– Verwijder de lamphouder (C-fig.
63) door hem linksom te draaien en ver-
vang de geklemde lamp (D-fig. 63).
– Monteer de lamphouder ( C-fig. 63)
door hem rechtsom te draaien.
– Monteer de lichtunit ( B-fig. 62).
Plaats eerst de bevestigingslippen en druk
vervolgens op de veerklem ( A-fig. 62).
DERDE REMLICHT
Het derde remlicht is in de achterspoiler
geïntegreerd (fig. 64).
W endt u voor het vervangen tot de Alfa
Romeo-dealer.
P4U00295
fig. 61
P4U00296
fig. 62
P4U00297
fig. 63
P4U00298
fig. 64
Page 245 of 291
244

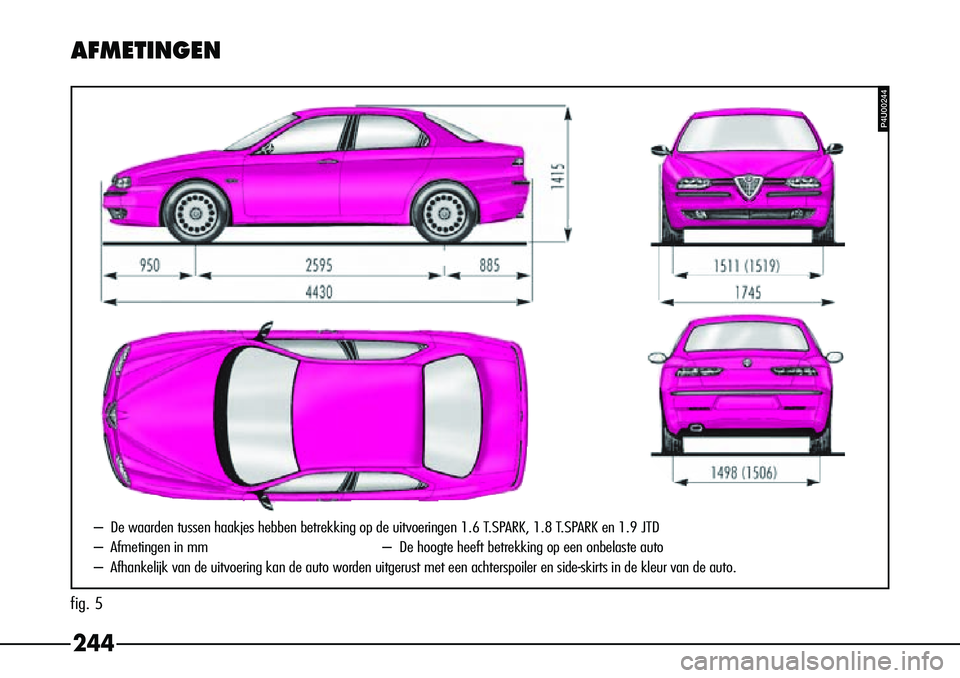

AFMETINGEN
P4U00244
–
De waarden tussen haakjes hebben betrekking op de uitvoeringen 1.6 T.SPARK, 1.8 T.SPARK en 1.9 JTD
– Afmetingen in mm – De hoogte heeft betrekking op een onbelaste auto
– Afhankelijk van de uitvoering kan de auto worden uitgerust met een achterspoiler en side-skirts in de kleur van de auto.
fig. 5
