Alfa Romeo 159 2009 Libretto Uso Manutenzione (in Italian)

209
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

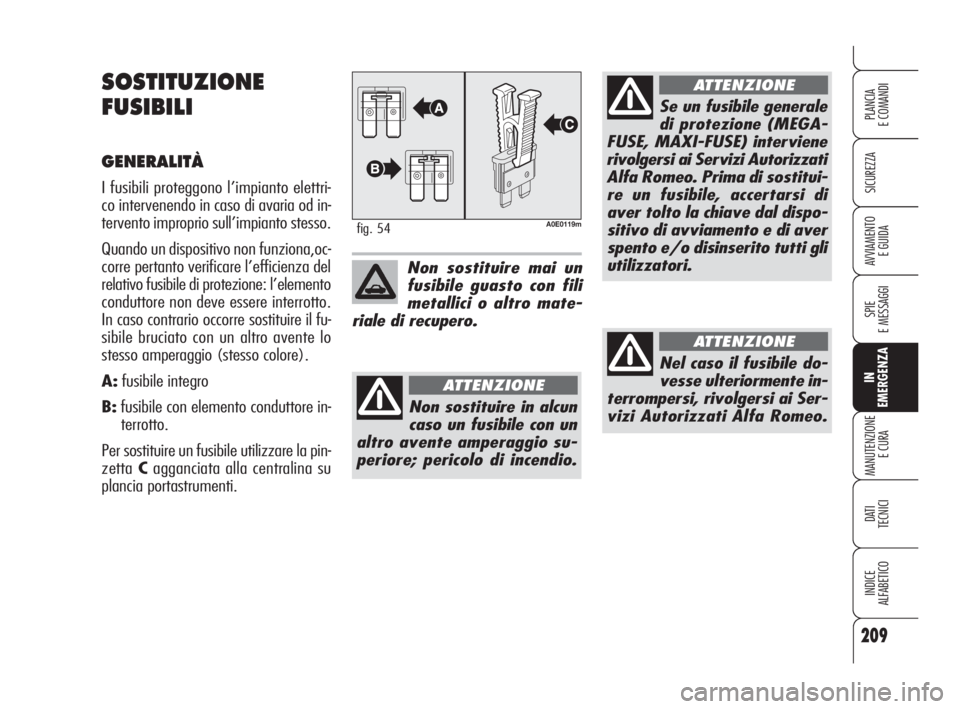

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funziona,oc-
corre pertanto verificare l’efficienza del
relativo fusibile di protezione: l’elemento
conduttore non deve essere interrotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zettaCagganciata alla centralina su
plancia portastrumenti.
A0E0119mfig. 54
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE
181-222 Alfa 159 ITA 4-06-2008 9:19 Pagina 209

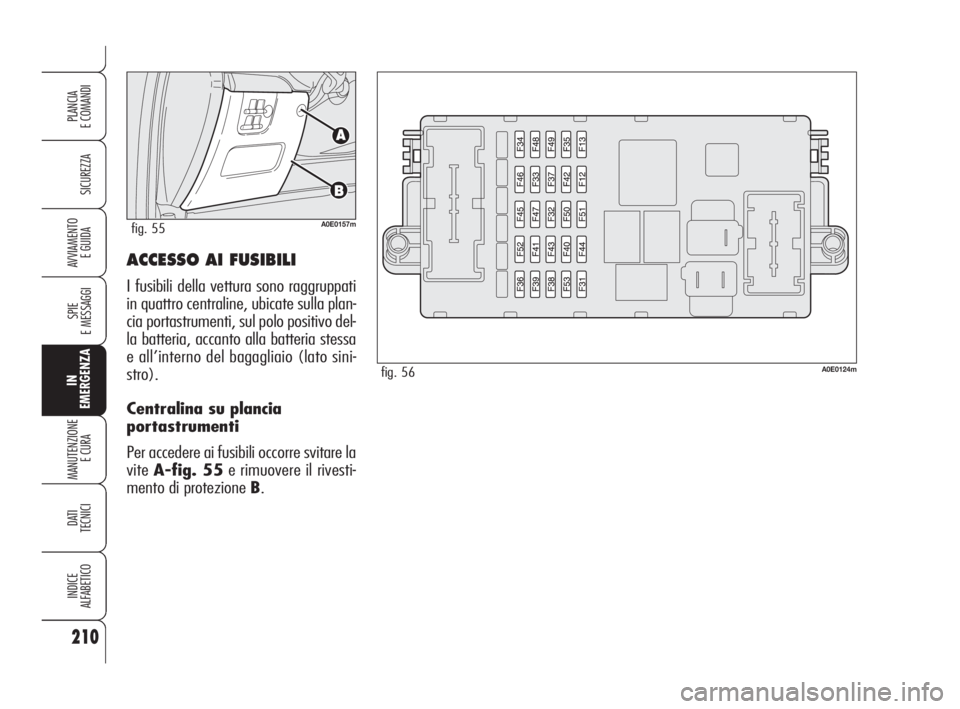

ACCESSO AI FUSIBILI
I fusibili della vettura sono raggruppati
in quattro centraline, ubicate sulla plan-
cia portastrumenti, sul polo positivo del-
la batteria, accanto alla batteria stessa
e all’interno del bagagliaio (lato sini-
stro).
Centralina su plancia
portastrumenti
Per accedere ai fusibili occorre svitare la
viteA-fig. 55e rimuovere il rivesti-
mento di protezione B.
210
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 210

211
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

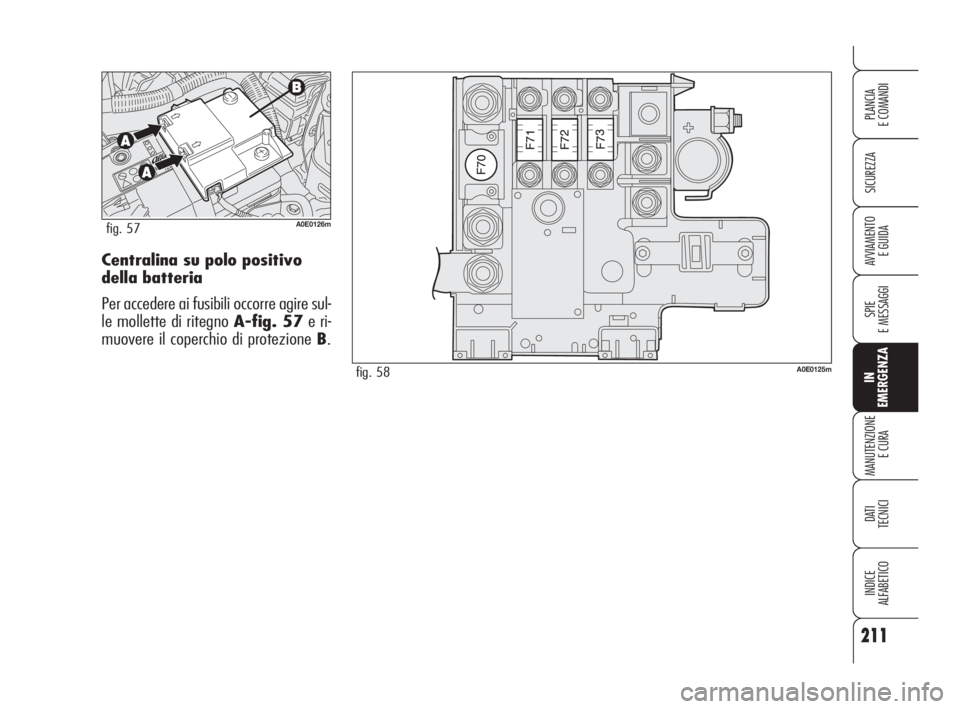

E GUIDACentralina su polo positivo
della batteria
Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 57e ri-
muovere il coperchio di protezione B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 211

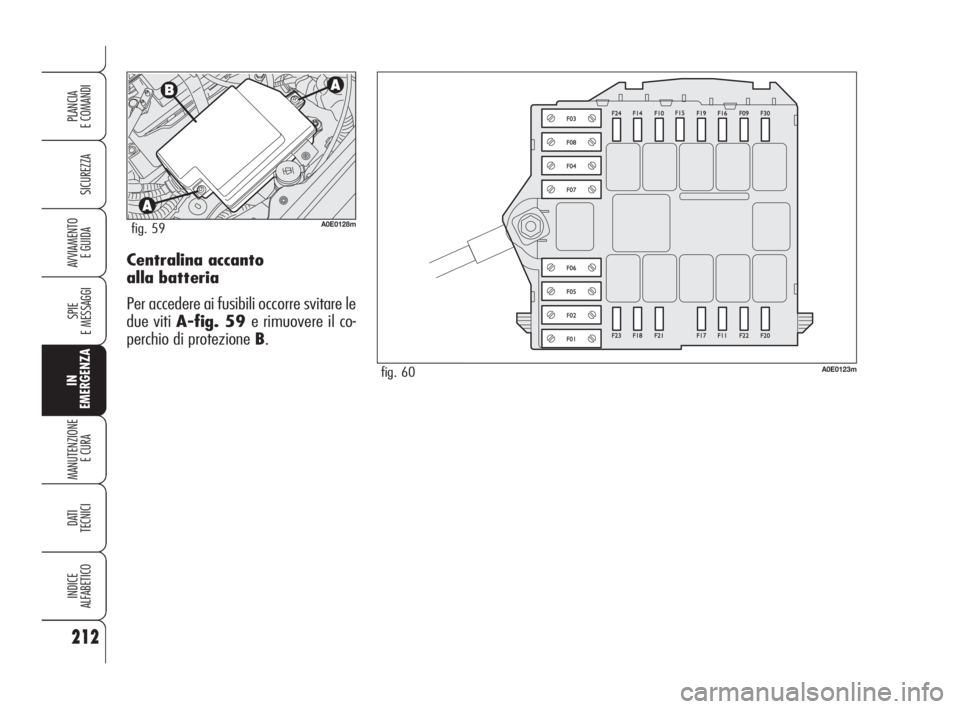

Centralina accanto
alla batteria
Per accedere ai fusibili occorre svitare le
due viti A-fig. 59 e rimuovere il co-
perchio di protezione B.
212
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 212

213
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO

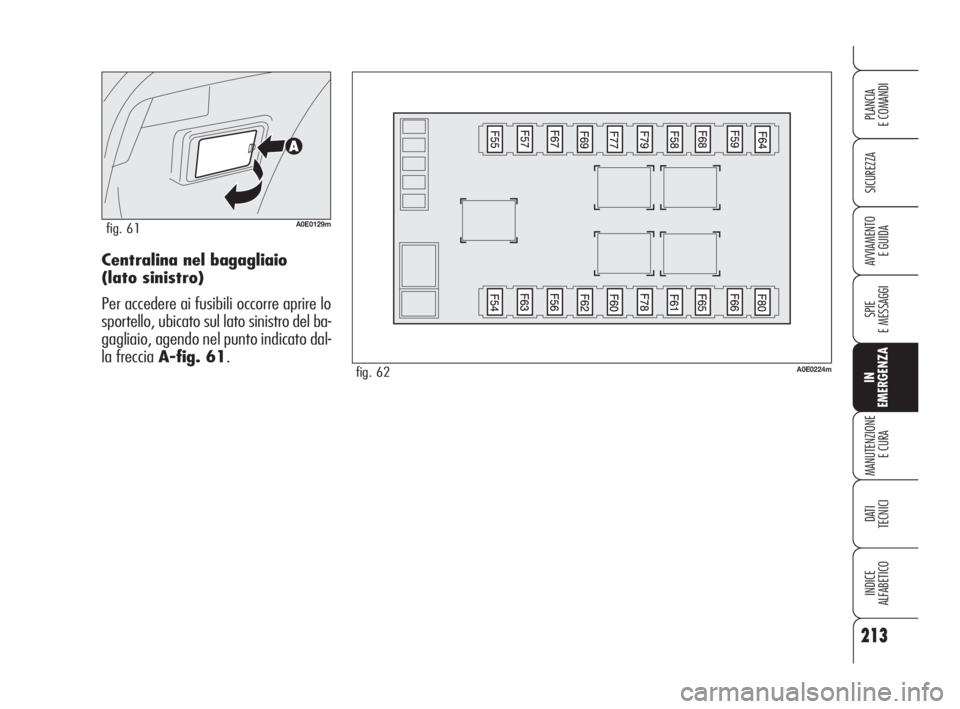

E GUIDACentralina nel bagagliaio
(lato sinistro)
Per accedere ai fusibili occorre aprire lo
sportello, ubicato sul lato sinistro del ba-
gagliaio, agendo nel punto indicato dal-
la freccia A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 213

214
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

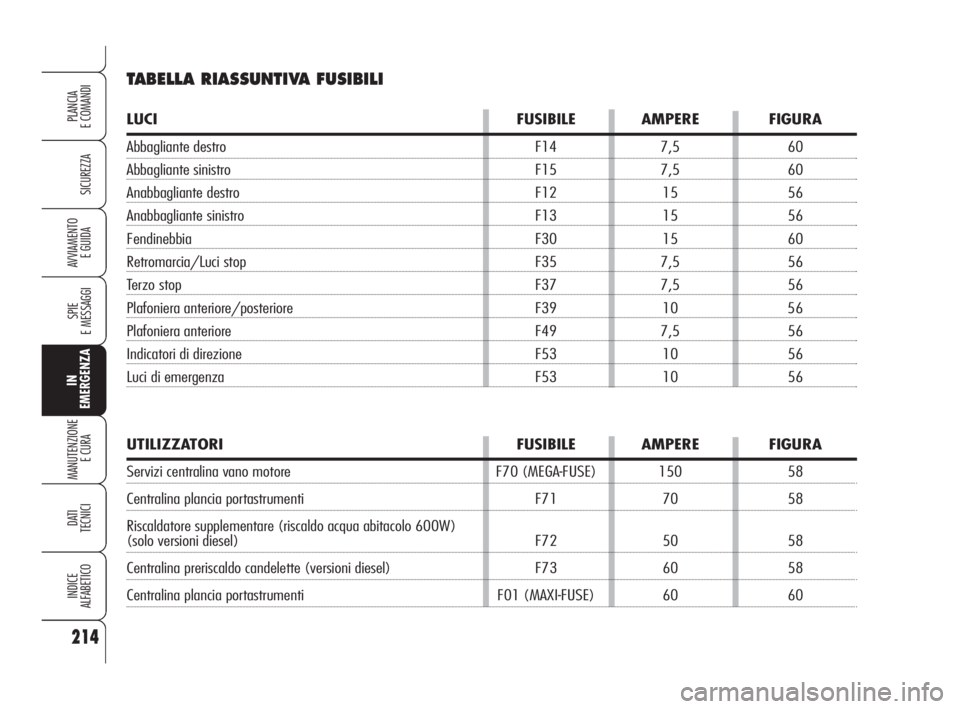

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro F14 7,5 60
Abbagliante sinistro F15 7,5 60
Anabbagliante destro F12 15 56
Anabbagliante sinistro F13 15 56
Fendinebbia F30 15 60
Retromarcia/Luci stop F35 7,5 56
Terzo stop F37 7,5 56
Plafoniera anteriore/posteriore F39 10 56
Plafoniera anteriore F49 7,5 56
Indicatori di direzione F53 10 56
Luci di emergenza F53 10 56
UTILIZZATORI FUSIBILE AMPERE FIGURA
Servizi centralina vano motore F70 (MEGA-FUSE) 150 58
Centralina plancia portastrumenti F71 70 58
Riscaldatore supplementare (riscaldo acqua abitacolo 600W)
(solo versioni diesel) F72 50 58
Centralina preriscaldo candelette (versioni diesel) F73 60 58
Centralina plancia portastrumenti F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 214

215
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

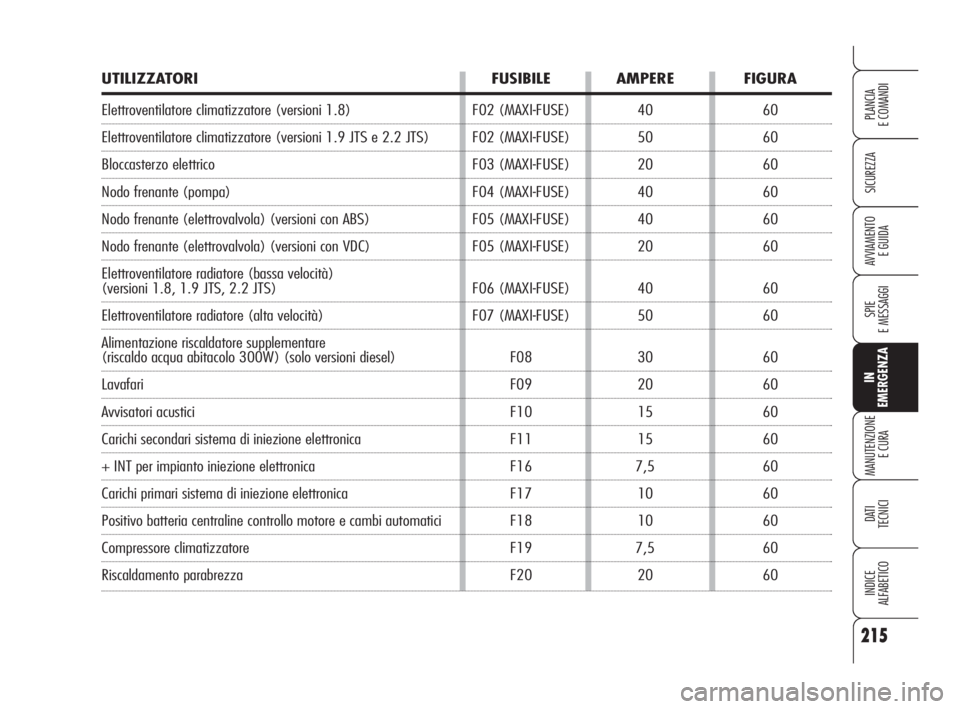

UTILIZZATORI FUSIBILE AMPERE FIGURA
Elettroventilatore climatizzatore (versioni 1.8) F02 (MAXI-FUSE) 40 60
Elettroventilatore climatizzatore (versioni 1.9 JTS e 2.2 JTS) F02 (MAXI-FUSE) 50 60
Bloccasterzo elettrico F03 (MAXI-FUSE) 20 60
Nodo frenante (pompa) F04 (MAXI-FUSE) 40 60
Nodo frenante (elettrovalvola) (versioni con ABS) F05 (MAXI-FUSE) 40 60
Nodo frenante (elettrovalvola) (versioni con VDC) F05 (MAXI-FUSE) 20 60
Elettroventilatore radiatore (bassa velocità)
(versioni 1.8, 1.9 JTS, 2.2 JTS) F06 (MAXI-FUSE) 40 60
Elettroventilatore radiatore (alta velocità) F07 (MAXI-FUSE) 50 60
Alimentazione riscaldatore supplementare
(riscaldo acqua abitacolo 300W) (solo versioni diesel) F08 30 60
Lavafari F09 20 60
Avvisatori acustici F10 15 60
Carichi secondari sistema di iniezione elettronica F11 15 60
+ INT per impianto iniezione elettronica F16 7,5 60
Carichi primari sistema di iniezione elettronica F17 10 60
Positivo batteria centraline controllo motore e cambi automatici F18 10 60
Compressore climatizzatore F19 7,5 60
Riscaldamento parabrezza F20 20 60
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 215

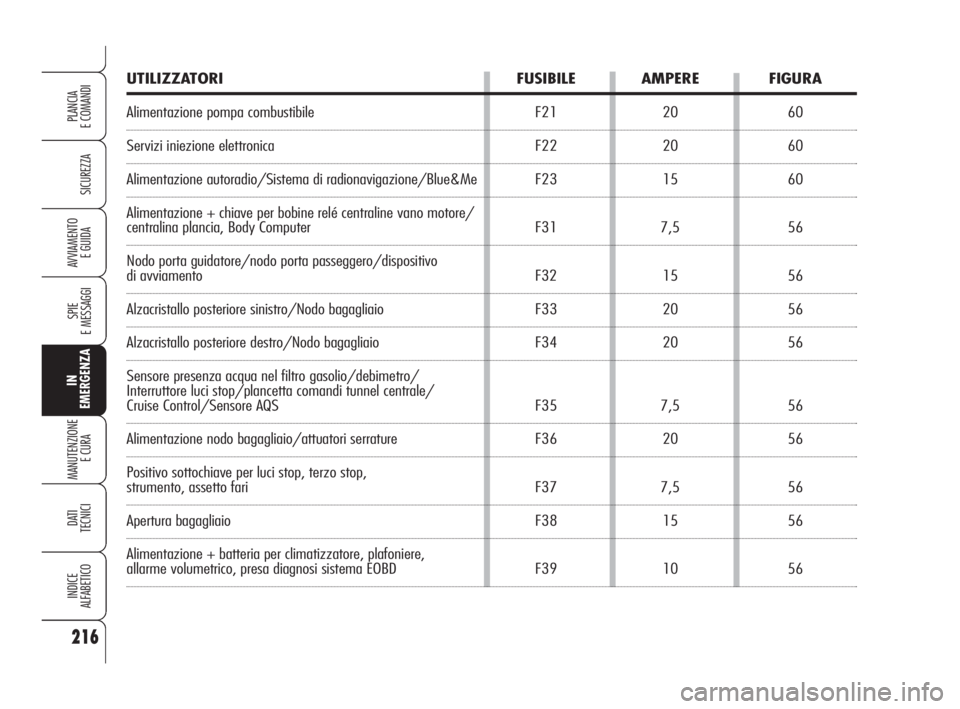

UTILIZZATORI FUSIBILE AMPERE FIGURA
Alimentazione pompa combustibile F21 20 60
Servizi iniezione elettronica F22 20 60
Alimentazione autoradio/Sistema di radionavigazione/Blue&Me F23 15 60
Alimentazione + chiave per bobine relé centraline vano motore/
centralina plancia, Body Computer F31 7,5 56
Nodo porta guidatore/nodo porta passeggero/dispositivo
di avviamento F32 15 56
Alzacristallo posteriore sinistro/Nodo bagagliaio F33 20 56
Alzacristallo posteriore destro/Nodo bagagliaio F34 20 56
Sensore presenza acqua nel filtro gasolio/debimetro/
Interruttore luci stop/plancetta comandi tunnel centrale/
Cruise Control/Sensore AQS F35 7,5 56
Alimentazione nodo bagagliaio/attuatori serrature F36 20 56
Positivo sottochiave per luci stop, terzo stop,
strumento, assetto fari F37 7,5 56
Apertura bagagliaio F38 15 56
Alimentazione + batteria per climatizzatore, plafoniere,
allarme volumetrico, presa diagnosi sistema EOBD F39 10 56
216
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 216

217
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

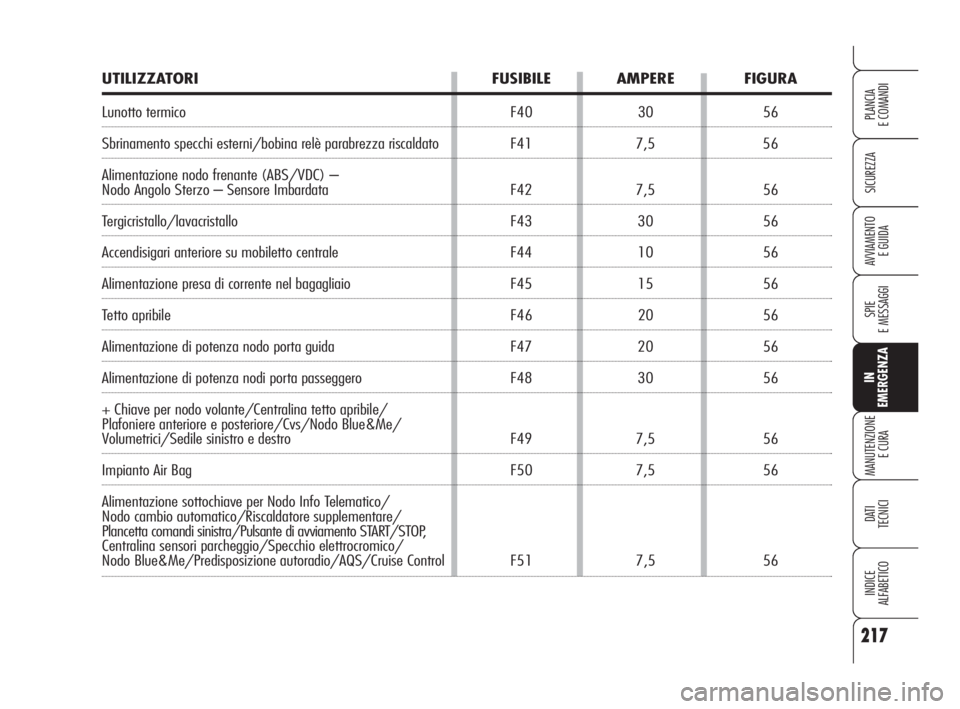

UTILIZZATORI FUSIBILE AMPERE FIGURA
Lunotto termico F40 30 56
Sbrinamento specchi esterni/bobina relè parabrezza riscaldato F41 7,5 56
Alimentazione nodo frenante (ABS/VDC) –
Nodo Angolo Sterzo – Sensore Imbardata F42 7,5 56
Tergicristallo/lavacristallo F43 30 56
Accendisigari anteriore su mobiletto centrale F44 10 56
Alimentazione presa di corrente nel bagagliaio F45 15 56
Tetto apribile F46 20 56
Alimentazione di potenza nodo porta guida F47 20 56
Alimentazione di potenza nodi porta passeggero F48 30 56
+ Chiave per nodo volante/Centralina tetto apribile/
Plafoniere anteriore e posteriore/Cvs/Nodo Blue&Me/
Volumetrici/Sedile sinistro e destro F49 7,5 56
Impianto Air Bag F50 7,5 56
Alimentazione sottochiave per Nodo Info Telematico/
Nodo cambio automatico/Riscaldatore supplementare/
Plancetta comandi sinistra/Pulsante di avviamento START/STOP,
Centralina sensori parcheggio/Specchio elettrocromico/
Nodo Blue&Me/Predisposizione autoradio/AQS/Cruise Control F51 7,5 56
181-222 Alfa 159 ITA 4-06-2008 9:20 Pagina 217

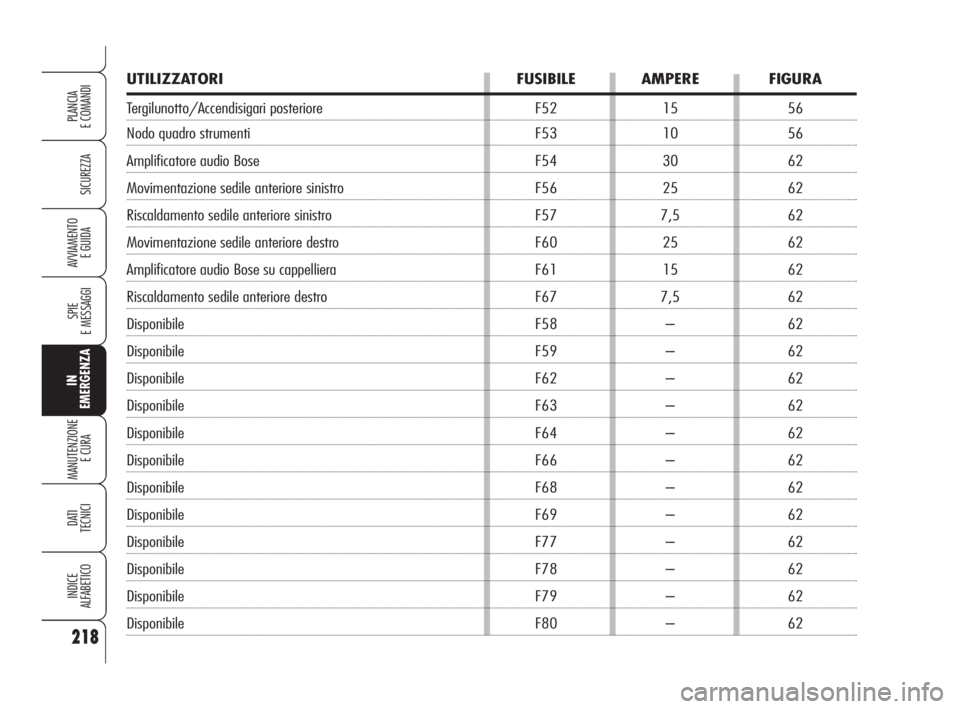

UTILIZZATORI FUSIBILE AMPERE FIGURA
Tergilunotto/Accendisigari posteriore F52 15 56
Nodo quadro strumenti F53 10 56
Amplificatore audio Bose F54 30 62
Movimentazione sedile anteriore sinistro F56 25 62
Riscaldamento sedile anteriore sinistro F57 7,5 62
Movimentazione sedile anteriore destro F60 25 62
Amplificatore audio Bose su cappelliera F61 15 62
Riscaldamento sedile anteriore destro F67 7,5 62
Disponibile F58 --- 62
Disponibile F59 --- 62
Disponibile F62 --- 62
Disponibile F63 --- 62
Disponibile F64 --- 62
Disponibile F66 --- 62
Disponibile F68 --- 62
Disponibile F69 --- 62
Disponibile F77 --- 62
Disponibile F78 --- 62
Disponibile F79 --- 62
Disponibile F80 --- 62
