Alfa Romeo 159 2011 Betriebsanleitung (in German)

129
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
S S
I I
C C
H H
E E
R R
H H
E E
I I
T T
SICHERHEITSGURTE........................................... 130
S.B.R.-SYSTEM ................................................ 131
GURTSTRAFFER ................................................. 132

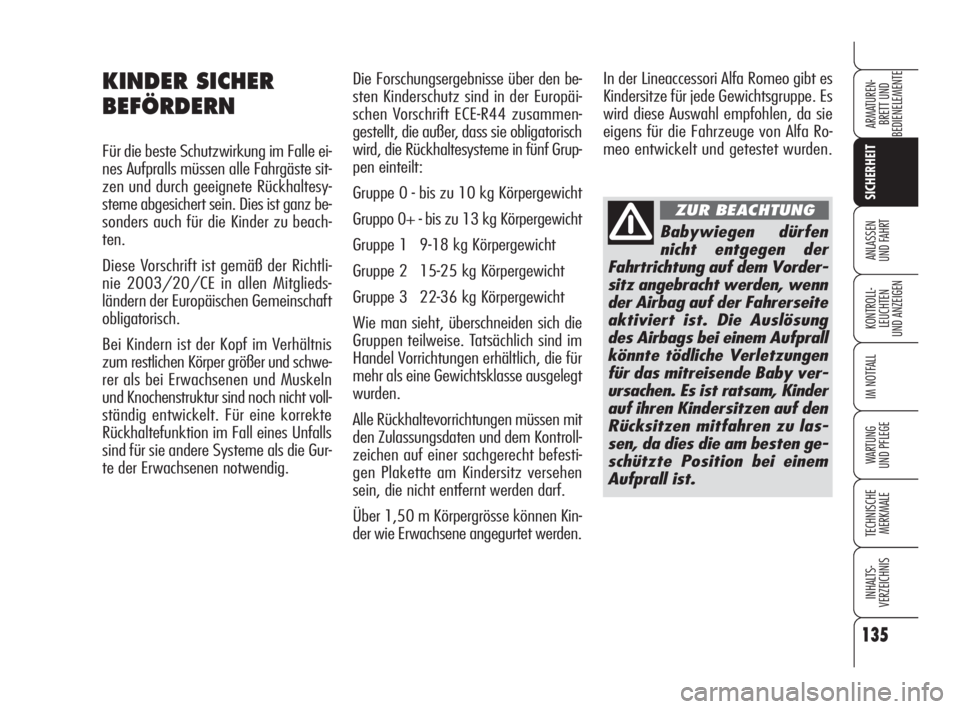

KINDER SICHER BEFÖRDERN............................... 135
BESTIMMUNGEN FÜR DIE MONTAGE
DES KINDERSITZES “ISOFIX UNIVERSAL” .............. 140
FRONTAIRBAG................................................... 142
SEITENAIRBAGS (Side bag - Window bag) ............ 145
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 129

130
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Den Knopf C nicht
während der Fahrt
drücken.
Der Gurt passt sich durch den Aufroller
automatisch dem Körper des Insassen
an und erlaubt eine gewisse Bewe-
gungsfreiheit.
Bei auf starkem Gefälle abgestellten
Fahrzeug kann der Aufroller blockieren,
was ganz normal ist. Der Mechanismus
des Aufrollers blockiert den Gurt auch
beim schnellen Herausziehen, beim
scharfen Bremsen oder bei einem Auf-
prall, bei Stößen und in Kurven bei stei-
gender Geschwindigkeit.

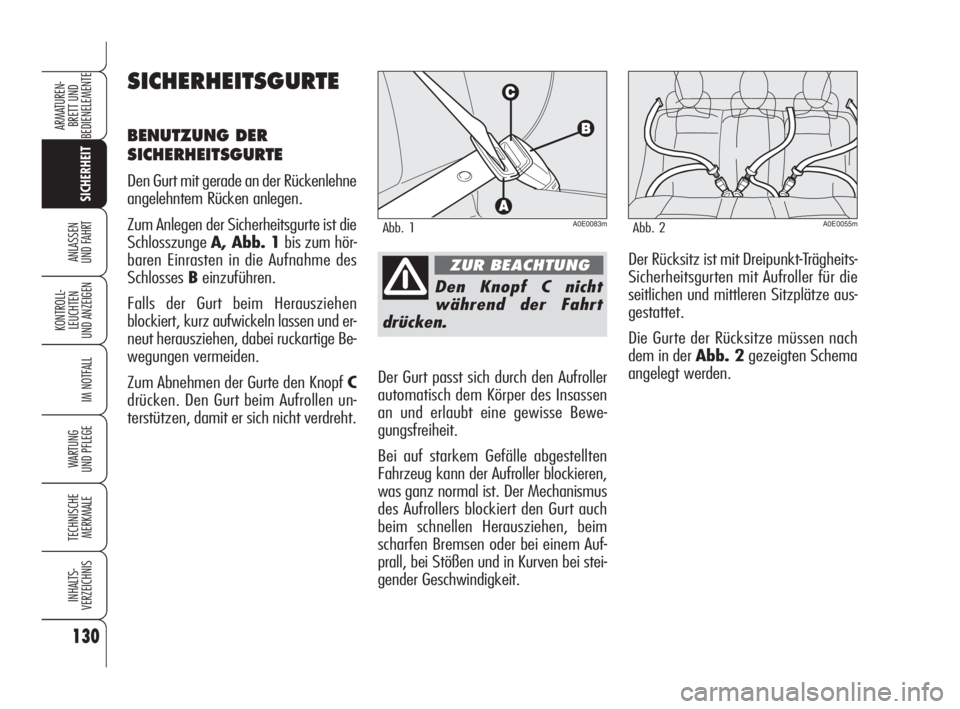

SICHERHEITSGURTE
BENUTZUNG DER
SICHERHEITSGURTE
Den Gurt mit gerade an der Rückenlehne
angelehntem Rücken anlegen.
Zum Anlegen der Sicherheitsgurte ist die
Schlosszunge A, Abb. 1bis zum hör-
baren Einrasten in die Aufnahme des
Schlosses Beinzuführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und er-
neut herausziehen, dabei ruckartige Be-
wegungen vermeiden.
Zum Abnehmen der Gurte den Knopf C
drücken. Den Gurt beim Aufrollen un-
terstützen, damit er sich nicht verdreht.
ZUR BEACHTUNG
A0E0083mAbb. 1A0E0055mAbb. 2
Der Rücksitz ist mit Dreipunkt-Trägheits-
Sicherheitsgurten mit Aufroller für die
seitlichen und mittleren Sitzplätze aus-
gestattet.
Die Gurte der Rücksitze müssen nach
dem in der Abb. 2gezeigten Schema
angelegt werden.
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 130

131
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

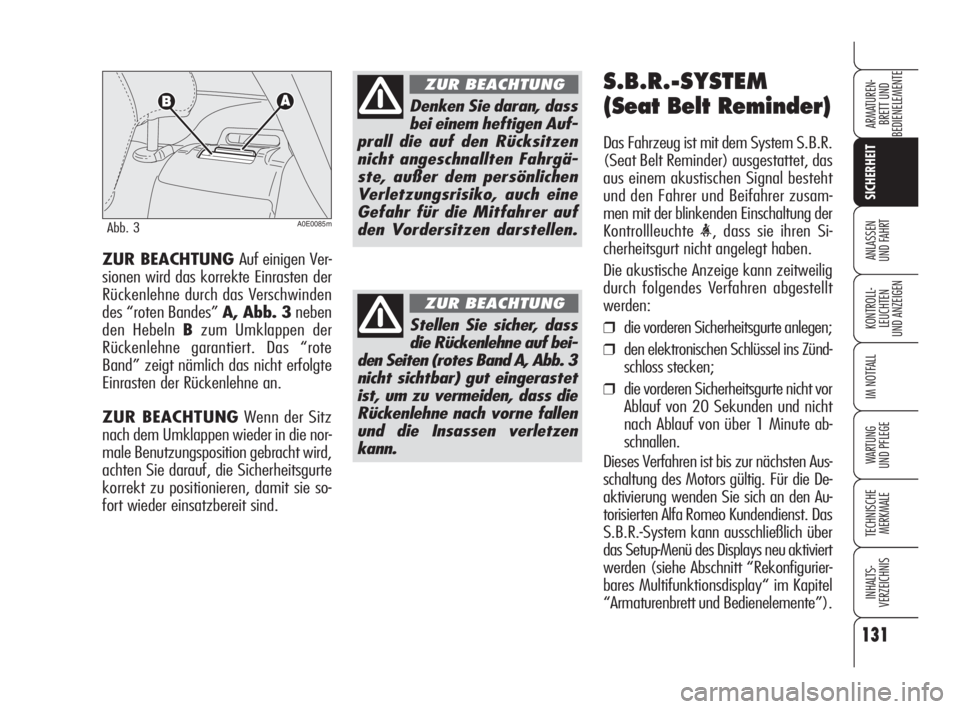

S.B.R.-SYSTEM
(Seat Belt Reminder)
Das Fahrzeug ist mit dem System S.B.R.
(Seat Belt Reminder) ausgestattet, das
aus einem akustischen Signal besteht
und den Fahrer und Beifahrer zusam-
men mit der blinkenden Einschaltung der
Kontrollleuchte
<, dass sie ihren Si-
cherheitsgurt nicht angelegt haben.
Die akustische Anzeige kann zeitweilig
durch folgendes Verfahren abgestellt
werden:
❒die vorderen Sicherheitsgurte anlegen;
❒den elektronischen Schlüssel ins Zünd-
schloss stecken;
❒die vorderen Sicherheitsgurte nicht vor
Ablauf von 20 Sekunden und nicht
nach Ablauf von über 1 Minute ab-
schnallen.
Dieses Verfahren ist bis zur nächsten Aus-
schaltung des Motors gültig. Für die De-
aktivierung wenden Sie sich an den Au-
torisierten Alfa Romeo Kundendienst. Das
S.B.R.-System kann ausschließlich über
das Setup-Menü des Displays neu aktiviert
werden (siehe Abschnitt “Rekonfigurier-
bares Multifunktionsdisplay“ im Kapitel
“Armaturenbrett und Bedienelemente”). ZUR BEACHTUNG Auf einigen Ver-
sionen wird das korrekte Einrasten der
Rückenlehne durch das Verschwinden
des “roten Bandes” A, Abb. 3neben
den Hebeln Bzum Umklappen der
Rückenlehne garantiert. Das “rote
Band” zeigt nämlich das nicht erfolgte
Einrasten der Rückenlehne an.
ZUR BEACHTUNGWenn der Sitz
nach dem Umklappen wieder in die nor-
male Benutzungsposition gebracht wird,
achten Sie darauf, die Sicherheitsgurte
korrekt zu positionieren, damit sie so-
fort wieder einsatzbereit sind.
Stellen Sie sicher, dass
die Rückenlehne auf bei-
den Seiten (rotes Band A, Abb. 3
nicht sichtbar) gut eingerastet
ist, um zu vermeiden, dass die
Rückenlehne nach vorne fallen
und die Insassen verletzen
kann.
ZUR BEACHTUNG
Denken Sie daran, dass
bei einem heftigen Auf-
prall die auf den Rücksitzen
nicht angeschnallten Fahrgä-
ste, außer dem persönlichen
Verletzungsrisiko, auch eine
Gefahr für die Mitfahrer auf
den Vordersitzen darstellen.
ZUR BEACHTUNG
A0E0085mAbb. 3
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 131

132
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

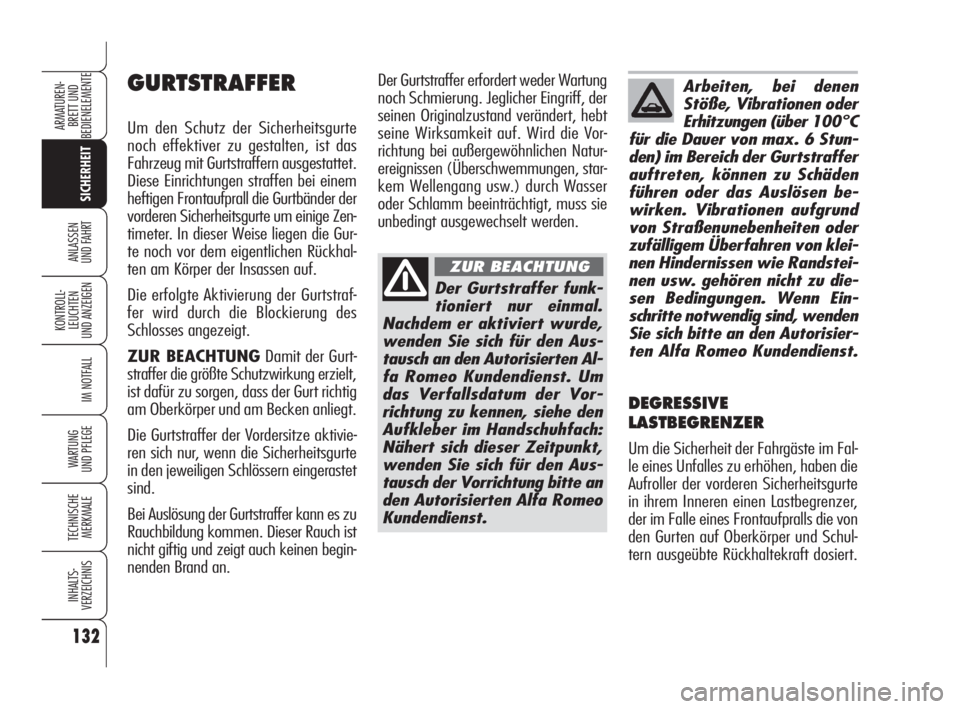

Der Gurtstraffer erfordert weder Wartung
noch Schmierung. Jeglicher Eingriff, der
seinen Originalzustand verändert, hebt
seine Wirksamkeit auf. Wird die Vor-
richtung bei außergewöhnlichen Natur-
ereignissen (Überschwemmungen, star-
kem Wellengang usw.) durch Wasser
oder Schlamm beeinträchtigt, muss sie
unbedingt ausgewechselt werden.GURTSTRAFFER
Um den Schutz der Sicherheitsgurte
noch effektiver zu gestalten, ist das
Fahrzeug mit Gurtstraffern ausgestattet.
Diese Einrichtungen straffen bei einem
heftigen Frontaufprall die Gurtbänder der
vorderen Sicherheitsgurte um einige Zen-
timeter. In dieser Weise liegen die Gur-
te noch vor dem eigentlichen Rückhal-
ten am Körper der Insassen auf.
Die erfolgte Aktivierung der Gurtstraf-
fer wird durch die Blockierung des
Schlosses angezeigt.
ZUR BEACHTUNGDamit der Gurt-
straffer die größte Schutzwirkung erzielt,
ist dafür zu sorgen, dass der Gurt richtig
am Oberkörper und am Becken anliegt.
Die Gurtstraffer der Vordersitze aktivie-
ren sich nur, wenn die Sicherheitsgurte
in den jeweiligen Schlössern eingerastet
sind.
Bei Auslösung der Gurtstraffer kann es zu
Rauchbildung kommen. Dieser Rauch ist
nicht giftig und zeigt auch keinen begin-
nenden Brand an.
Der Gurtstraffer funk-
tioniert nur einmal.
Nachdem er aktiviert wurde,
wenden Sie sich für den Aus-
tausch an den Autorisierten Al-
fa Romeo Kundendienst. Um
das Verfallsdatum der Vor-
richtung zu kennen, siehe den
Aufkleber im Handschuhfach:
Nähert sich dieser Zeitpunkt,
wenden Sie sich für den Aus-
tausch der Vorrichtung bitte an
den Autorisierten Alfa Romeo
Kundendienst.
ZUR BEACHTUNG
Arbeiten, bei denen
Stöße, Vibrationen oder
Erhitzungen (über 100°C
für die Dauer von max. 6 Stun-
den) im Bereich der Gurtstraffer
auftreten, können zu Schäden
führen oder das Auslösen be-
wirken. Vibrationen aufgrund
von Straßenunebenheiten oder
zufälligem Überfahren von klei-
nen Hindernissen wie Randstei-
nen usw. gehören nicht zu die-
sen Bedingungen. Wenn Ein-
schritte notwendig sind, wenden
Sie sich bitte an den Autorisier-
ten Alfa Romeo Kundendienst.
DEGRESSIVE
LASTBEGRENZER
Um die Sicherheit der Fahrgäste im Fal-
le eines Unfalles zu erhöhen, haben die
Aufroller der vorderen Sicherheitsgurte
in ihrem Inneren einen Lastbegrenzer,
der im Falle eines Frontaufpralls die von
den Gurten auf Oberkörper und Schul-
tern ausgeübte Rückhaltekraft dosiert.
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 132

133
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTZUR BEACHTUNG Der Gurt darf
nicht verdreht sein. Der obere Gurtteil ist
über die Schulter und diagonal über den
Oberkörper zu führen. Der untere Teil
muss am Becken Abb. 6und nicht am
Unterleib des Fahrgastes anliegen. Kei-
ne Hilfsmittel (Klammern, Halterungen
usw.) verwenden, die das Anliegen der

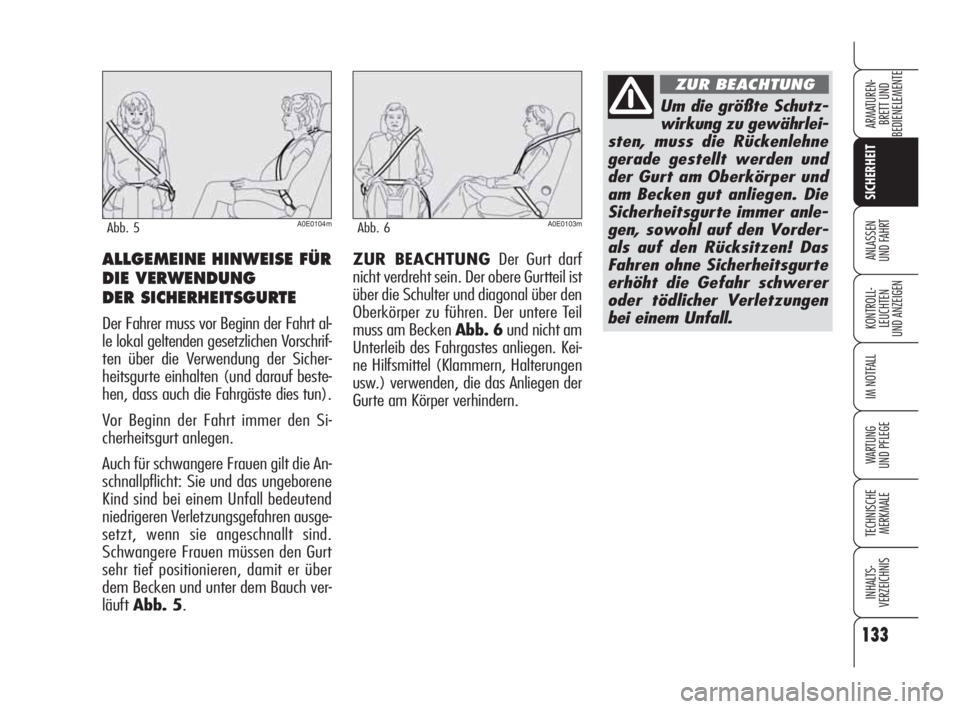

Gurte am Körper verhindern.ALLGEMEINE HINWEISE FÜR
DIE VERWENDUNG
DER SICHERHEITSGURTE
Der Fahrer muss vor Beginn der Fahrt al-
le lokal geltenden gesetzlichen Vorschrif-
ten über die Verwendung der Sicher-
heitsgurte einhalten (und darauf beste-
hen, dass auch die Fahrgäste dies tun).
Vor Beginn der Fahrt immer den Si-
cherheitsgurt anlegen.
Auch für schwangere Frauen gilt die An-
schnallpflicht: Sie und das ungeborene
Kind sind bei einem Unfall bedeutend
niedrigeren Verletzungsgefahren ausge-
setzt, wenn sie angeschnallt sind.
Schwangere Frauen müssen den Gurt
sehr tief positionieren, damit er über
dem Becken und unter dem Bauch ver-
läuft Abb. 5.
A0E0104mAbb. 5A0E0103mAbb. 6
Um die größte Schutz-
wirkung zu gewährlei-
sten, muss die Rückenlehne
gerade gestellt werden und
der Gurt am Oberkörper und
am Becken gut anliegen. Die
Sicherheitsgurte immer anle-
gen, sowohl auf den Vorder-
als auf den Rücksitzen! Das
Fahren ohne Sicherheitsgurte
erhöht die Gefahr schwerer
oder tödlicher Verletzungen
bei einem Unfall.
ZUR BEACHTUNG
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 133

134
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

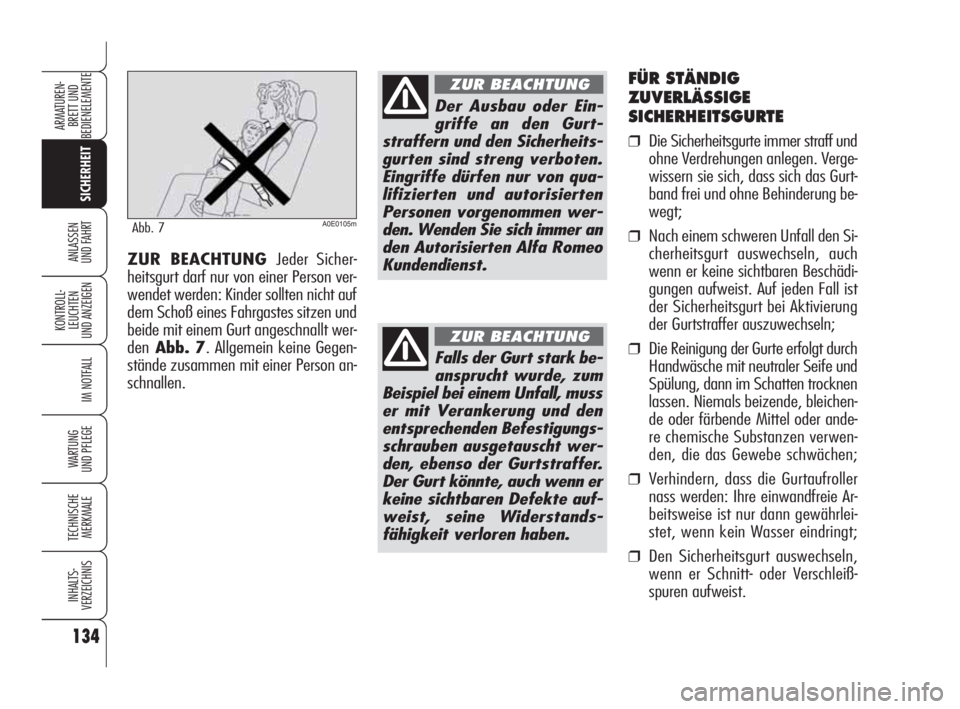

FÜR STÄNDIG
ZUVERLÄSSIGE
SICHERHEITSGURTE
❒Die Sicherheitsgurte immer straff und
ohne Verdrehungen anlegen. Verge-
wissern sie sich, dass sich das Gurt-
band frei und ohne Behinderung be-
wegt;
❒Nach einem schweren Unfall den Si-
cherheitsgurt auswechseln, auch
wenn er keine sichtbaren Beschädi-
gungen aufweist. Auf jeden Fall ist
der Sicherheitsgurt bei Aktivierung
der Gurtstraffer auszuwechseln;
❒Die Reinigung der Gurte erfolgt durch
Handwäsche mit neutraler Seife und
Spülung, dann im Schatten trocknen
lassen. Niemals beizende, bleichen-
de oder färbende Mittel oder ande-
re chemische Substanzen verwen-
den, die das Gewebe schwächen;
❒Verhindern, dass die Gurtaufroller
nass werden: Ihre einwandfreie Ar-
beitsweise ist nur dann gewährlei-
stet, wenn kein Wasser eindringt;
❒Den Sicherheitsgurt auswechseln,
wenn er Schnitt- oder Verschleiß-
spuren aufweist. ZUR BEACHTUNG Jeder Sicher-
heitsgurt darf nur von einer Person ver-
wendet werden: Kinder sollten nicht auf
dem Schoß eines Fahrgastes sitzen und
beide mit einem Gurt angeschnallt wer-
denAbb. 7. Allgemein keine Gegen-
stände zusammen mit einer Person an-
schnallen.
A0E0105mAbb. 7
Der Ausbau oder Ein-
griffe an den Gurt-
straffern und den Sicherheits-
gurten sind streng verboten.
Eingriffe dürfen nur von qua-
lifizierten und autorisierten
Personen vorgenommen wer-
den. Wenden Sie sich immer an
den Autorisierten Alfa Romeo
Kundendienst.
ZUR BEACHTUNG
Falls der Gurt stark be-
ansprucht wurde, zum
Beispiel bei einem Unfall, muss
er mit Verankerung und den
entsprechenden Befestigungs-
schrauben ausgetauscht wer-
den, ebenso der Gurtstraffer.
Der Gurt könnte, auch wenn er
keine sichtbaren Defekte auf-
weist, seine Widerstands-
fähigkeit verloren haben.
ZUR BEACHTUNG
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 134

135
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Die Forschungsergebnisse über den be-
sten Kinderschutz sind in der Europäi-
schen Vorschrift ECE-R44 zusammen-
gestellt, die außer, dass sie obligatorisch
wird, die Rückhaltesysteme in fünf Grup-
pen einteilt:
Gruppe 0 - bis zu 10 kg Körpergewicht
Gruppo 0+ - bis zu 13 kg Körpergewicht
Gruppe 1 9-18 kg Körpergewicht
Gruppe 2 15-25 kg Körpergewicht
Gruppe 3 22-36 kg Körpergewicht
Wie man sieht, überschneiden sich die
Gruppen teilweise. Tatsächlich sind im
Handel Vorrichtungen erhältlich, die für
mehr als eine Gewichtsklasse ausgelegt
wurden.
Alle Rückhaltevorrichtungen müssen mit
den Zulassungsdaten und dem Kontroll-
zeichen auf einer sachgerecht befesti-
gen Plakette am Kindersitz versehen
sein, die nicht entfernt werden darf.
Über 1,50 m Körpergrösse können Kin-
der wie Erwachsene angegurtet werden.In der Lineaccessori Alfa Romeo gibt es
Kindersitze für jede Gewichtsgruppe. Es
wird diese Auswahl empfohlen, da sie
eigens für die Fahrzeuge von Alfa Ro-
meo entwickelt und getestet wurden.KINDER SICHER
BEFÖRDERN
Für die beste Schutzwirkung im Falle ei-
nes Aufpralls müssen alle Fahrgäste sit-
zen und durch geeignete Rückhaltesy-
steme abgesichert sein. Dies ist ganz be-
sonders auch für die Kinder zu beach-
ten.
Diese Vorschrift ist gemäß der Richtli-
nie 2003/20/CE in allen Mitglieds-
ländern der Europäischen Gemeinschaft
obligatorisch.
Bei Kindern ist der Kopf im Verhältnis
zum restlichen Körper größer und schwe-
rer als bei Erwachsenen und Muskeln
und Knochenstruktur sind noch nicht voll-
ständig entwickelt. Für eine korrekte
Rückhaltefunktion im Fall eines Unfalls
sind für sie andere Systeme als die Gur-
te der Erwachsenen notwendig.
Babywiegen dürfen
nicht entgegen der
Fahrtrichtung auf dem Vorder-
sitz angebracht werden, wenn
der Airbag auf der Fahrerseite
aktiviert ist. Die Auslösung
des Airbags bei einem Aufprall
könnte tödliche Verletzungen
für das mitreisende Baby ver-
ursachen. Es ist ratsam, Kinder
auf ihren Kindersitzen auf den
Rücksitzen mitfahren zu las-
sen, da dies die am besten ge-
schützte Position bei einem
Aufprall ist.
ZUR BEACHTUNG
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 135

136
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

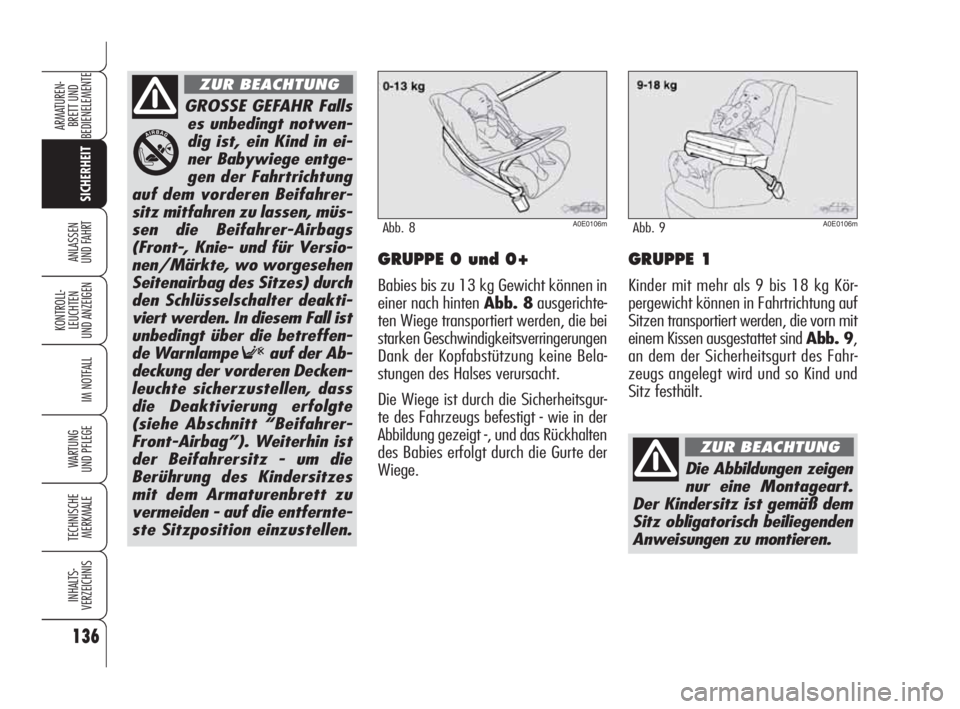

UND FAHRTGRUPPE 0 und 0+
Babies bis zu 13 kg Gewicht können in
einer nach hinten Abb. 8ausgerichte-
ten Wiege transportiert werden, die bei
starken Geschwindigkeitsverringerungen
Dank der Kopfabstützung keine Bela-
stungen des Halses verursacht.
Die Wiege ist durch die Sicherheitsgur-
te des Fahrzeugs befestigt - wie in der
Abbildung gezeigt -, und das Rückhalten
des Babies erfolgt durch die Gurte der
Wiege.
GROSSE GEFAHR Falls
es unbedingt notwen-
dig ist, ein Kind in ei-
ner Babywiege entge-
gen der Fahrtrichtung
auf dem vorderen Beifahrer-
sitz mitfahren zu lassen, müs-
sen die Beifahrer-Airbags
(Front-, Knie- und für Versio-
nen/Märkte, wo worgesehen
Seitenairbag des Sitzes) durch
den Schlüsselschalter deakti-
viert werden. In diesem Fall ist
unbedingt über die betreffen-
de Warnlampe
Fauf der Ab-
deckung der vorderen Decken-
leuchte sicherzustellen, dass
die Deaktivierung erfolgte
(siehe Abschnitt “Beifahrer-
Front-Airbag”). Weiterhin ist
der Beifahrersitz - um die
Berührung des Kindersitzes
mit dem Armaturenbrett zu
vermeiden - auf die entfernte-
ste Sitzposition einzustellen.
ZUR BEACHTUNG
A0E0106mAbb. 8
Die Abbildungen zeigen
nur eine Montageart.
Der Kindersitz ist gemäß dem
Sitz obligatorisch beiliegenden
Anweisungen zu montieren.
ZUR BEACHTUNG
A0E0106mAbb. 9
GRUPPE 1
Kinder mit mehr als 9 bis 18 kg Kör-
pergewicht können in Fahrtrichtung auf
Sitzen transportiert werden, die vorn mit
einem Kissen ausgestattet sind Abb. 9,
an dem der Sicherheitsgurt des Fahr-
zeugs angelegt wird und so Kind und
Sitz festhält.
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 136

137
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

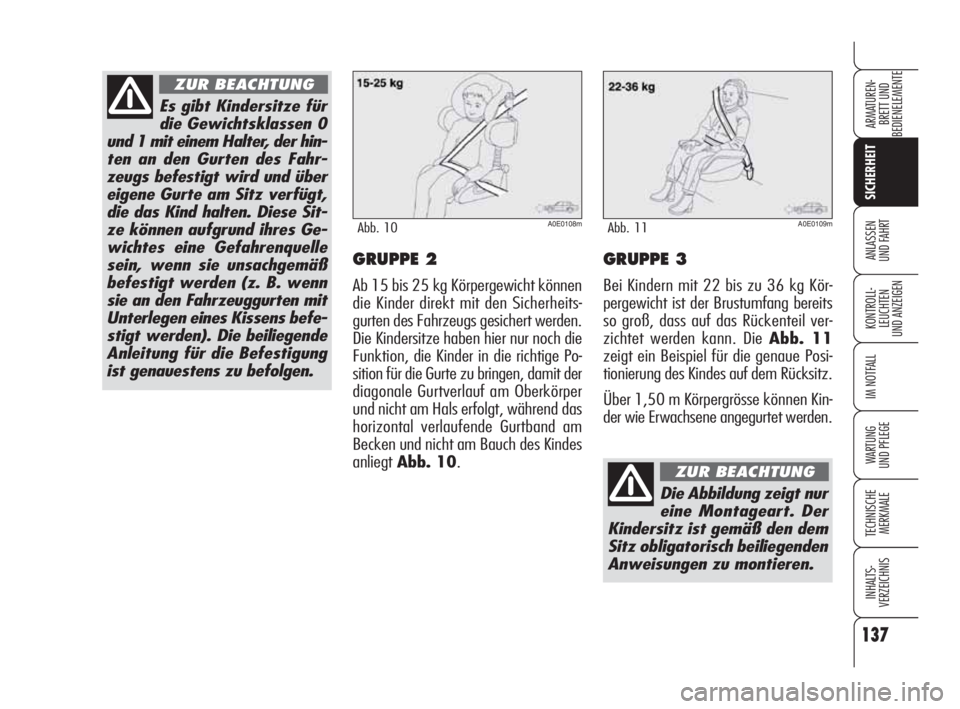

UND FAHRTGRUPPE 2
Ab 15 bis 25 kg Körpergewicht können
die Kinder direkt mit den Sicherheits-
gurten des Fahrzeugs gesichert werden.
Die Kindersitze haben hier nur noch die
Funktion, die Kinder in die richtige Po-
sition für die Gurte zu bringen, damit der
diagonale Gurtverlauf am Oberkörper
und nicht am Hals erfolgt, während das
horizontal verlaufende Gurtband am
Becken und nicht am Bauch des Kindes
anliegt Abb. 10.
GRUPPE 3
Bei Kindern mit 22 bis zu 36 kg Kör-
pergewicht ist der Brustumfang bereits
so groß, dass auf das Rückenteil ver-
zichtet werden kann. Die Abb. 11
zeigt ein Beispiel für die genaue Posi-
tionierung des Kindes auf dem Rücksitz.
Über 1,50 m Körpergrösse können Kin-
der wie Erwachsene angegurtet werden.
Es gibt Kindersitze für
die Gewichtsklassen 0
und 1 mit einem Halter, der hin-
ten an den Gurten des Fahr-
zeugs befestigt wird und über
eigene Gurte am Sitz verfügt,
die das Kind halten. Diese Sit-
ze können aufgrund ihres Ge-
wichtes eine Gefahrenquelle
sein, wenn sie unsachgemäß
befestigt werden (z. B. wenn
sie an den Fahrzeuggurten mit
Unterlegen eines Kissens befe-
stigt werden). Die beiliegende
Anleitung für die Befestigung
ist genauestens zu befolgen.
ZUR BEACHTUNG
A0E0108mAbb. 10A0E0109mAbb. 11
Die Abbildung zeigt nur
eine Montageart. Der
Kindersitz ist gemäß den dem
Sitz obligatorisch beiliegenden
Anweisungen zu montieren.
ZUR BEACHTUNG
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 137

SITZ
Gruppe Gewicht- Vorn Hinten
sbereich
Sitz mit Sitz mit Beifahrer Beifahrer
6 Bewegungen 8 Bewegungen hinten hinten
seitlich Mitte
Gruppe 0, 0+ bis zu 13 kg U (*) U (*) U U
Gruppe 1 9-18 kg U (*) U (*) U U
Gruppe 2 15-25 kg U (*) U (*) U U
Gruppe 3 22-36 kg U (*) U (*) U U
Zeichenerklärung:
U= geeignet für Rückhaltesysteme der Kategorie “Universal” nach der europäischen Vorschrift ECE-R44 für die angegebenen “Gruppen”.
(*) = Auf den Fahrzeugen, auf denen der Beifahrersitz nicht in der Höhe verstellt werden kann, muss die Rückenlehne in perfekt verti-
kaler Stellung eingestellt werden. Auf den Fahrzeugen, die mit einem in der Höhe verstellbaren Beifahrersitz ausgestattet sind, ist
der Sitz so hoch wie möglich einzustellen.
138
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

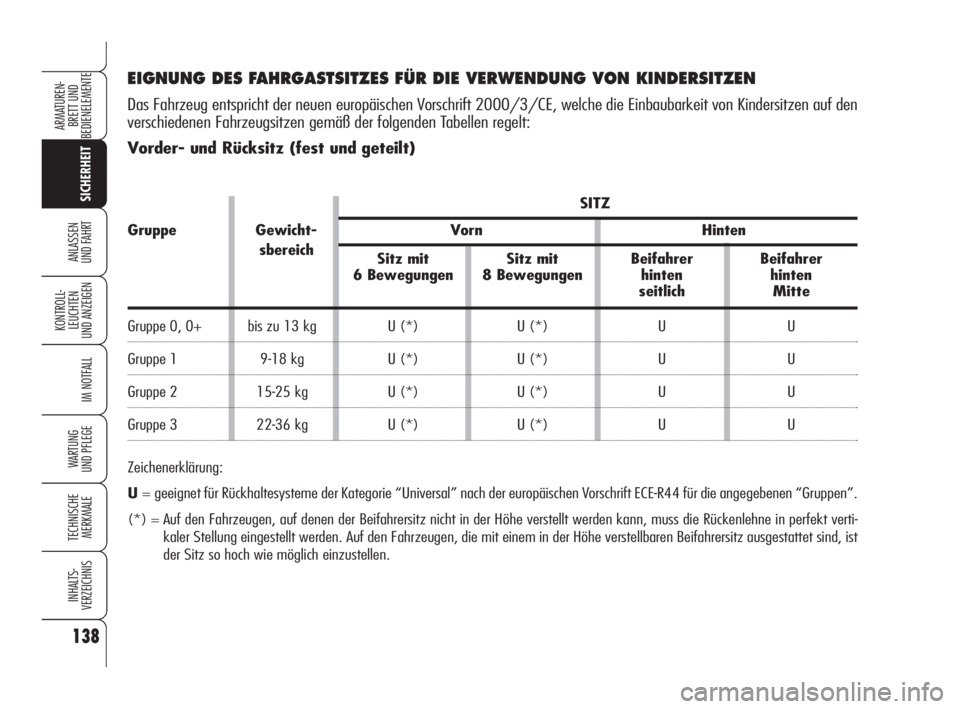

EIGNUNG DES FAHRGASTSITZES FÜR DIE VERWENDUNG VON KINDERSITZEN
Das Fahrzeug entspricht der neuen europäischen Vorschrift 2000/3/CE, welche die Einbaubarkeit von Kindersitzen auf den
verschiedenen Fahrzeugsitzen gemäß der folgenden Tabellen regelt:
Vorder- und Rücksitz (fest und geteilt)
129-148 Alfa 159 D 8-04-2009 11:04 Pagina 138
