Alfa Romeo 159 2011 Instructieboek (in Dutch)
Manufacturer: ALFA ROMEO, Model Year: 2011, Model line: 159, Model: Alfa Romeo 159 2011Pages: 331, PDF Size: 5.37 MB

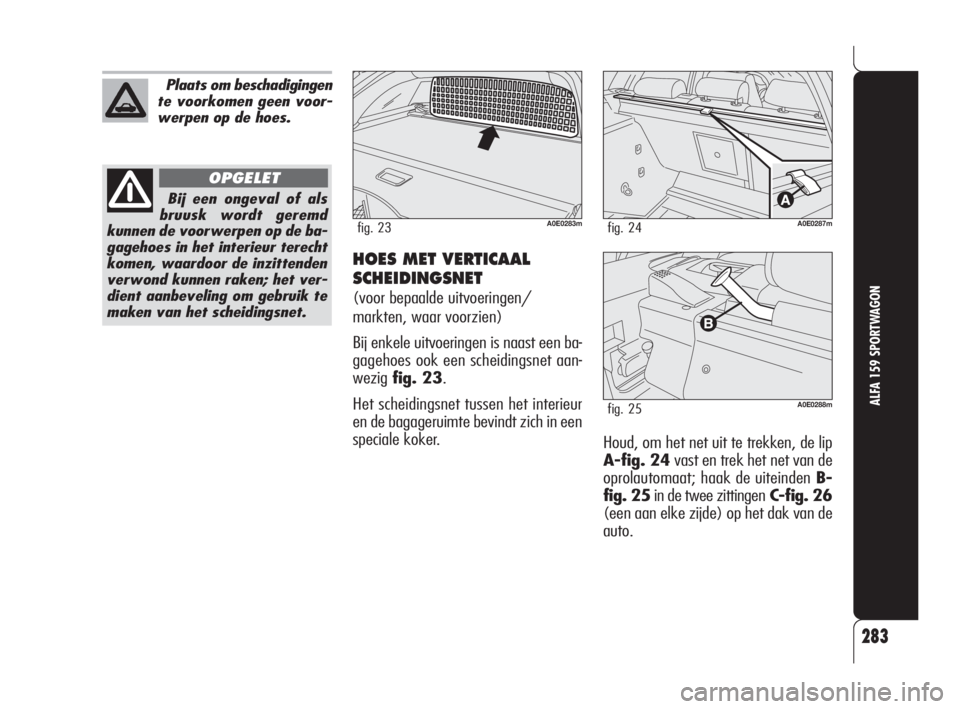

Page 311 of 331

283
ALFA 159 SPORTWAGON
HOES MET VERTICAAL
SCHEIDINGSNET
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Bij enkele uitvoeringen is naast een ba-
gagehoes ook een scheidingsnet aan-
wezigfig. 23.
Het scheidingsnet tussen het interieur
en de bagageruimte bevindt zich in een
speciale koker.
A0E0283mfig. 23A0E0287mfig. 24
A0E0288mfig. 25
Houd, om het net uit te trekken, de lip
A-fig. 24vast en trek het net van de
oprolautomaat; haak de uiteinden B-
fig. 25in de twee zittingenC-fig. 26
(een aan elke zijde) op het dak van de
auto.
Plaats om beschadigingen
te voorkomen geen voor-
werpen op de hoes.
Bij een ongeval of als
bruusk wordt geremd
kunnen de voorwerpen op de ba-
gagehoes in het interieur terecht
komen, waardoor de inzittenden
verwond kunnen raken; het ver-
dient aanbeveling om gebruik te
maken van het scheidingsnet.
OPGELET
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 283

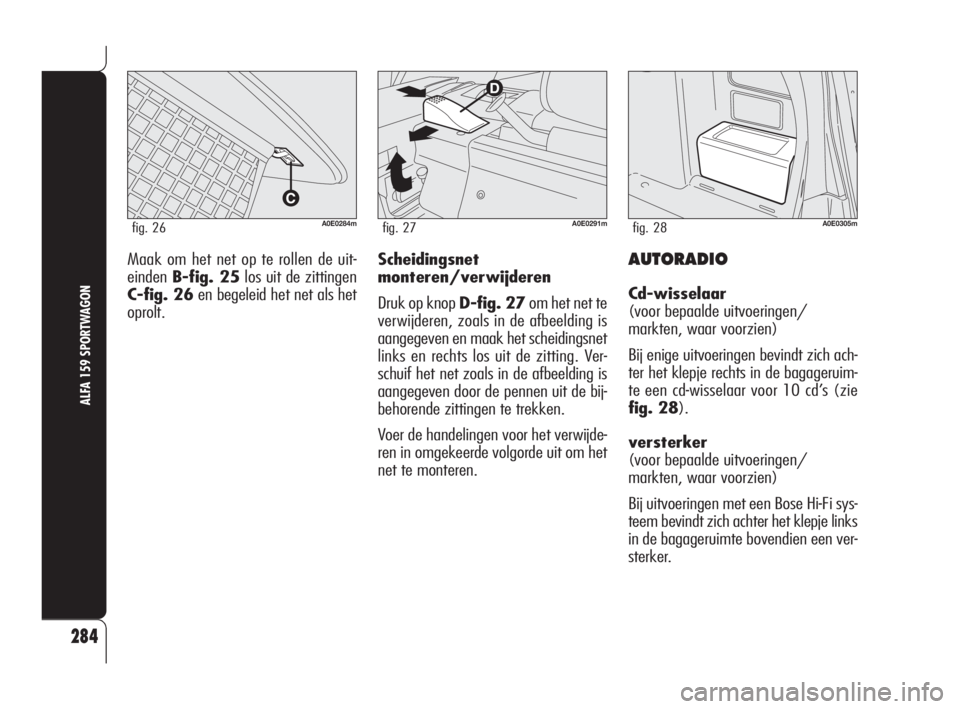

Page 312 of 331

AUTORADIO
Cd-wisselaar
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Bij enige uitvoeringen bevindt zich ach-
ter het klepje rechts in de bagageruim-
te een cd-wisselaar voor 10 cd’s (zie
fig. 28).
versterker
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Bij uitvoeringen met een Bose Hi-Fi sys-
teem bevindt zich achter het klepje links
in de bagageruimte bovendien een ver-
sterker. Maak om het net op te rollen de uit-
eindenB-fig. 25los uit de zittingen
C-fig. 26en begeleid het net als het
oprolt.
A0E0291mfig. 27A0E0284mfig. 26
284
ALFA 159 SPORTWAGON
A0E0305mfig. 28
Scheidingsnet
monteren/verwijderen
Druk op knop D-fig. 27om het net te
verwijderen, zoals in de afbeelding is
aangegeven en maak het scheidingsnet
links en rechts los uit de zitting. Ver-
schuif het net zoals in de afbeelding is
aangegeven door de pennen uit de bij-
behorende zittingen te trekken.
Voer de handelingen voor het verwijde-
ren in omgekeerde volgorde uit om het
net te monteren.
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 284

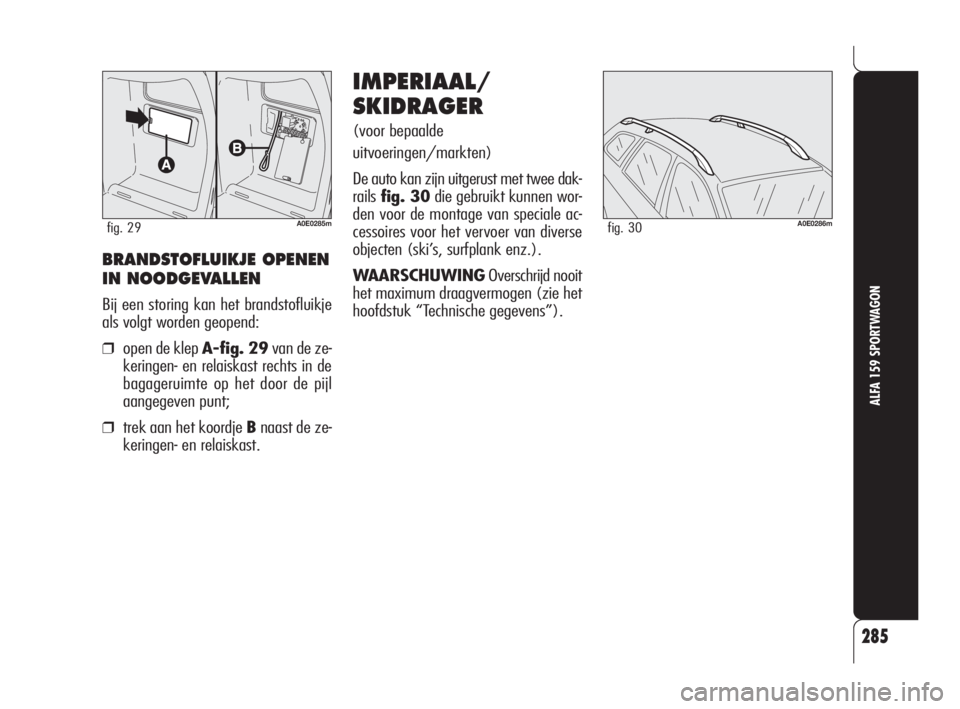

Page 313 of 331

285
ALFA 159 SPORTWAGON
A0E0286mfig. 30
IMPERIAAL/
SKIDRAGER
(voor bepaalde
uitvoeringen/markten)
De auto kan zijn uitgerust met twee dak-
railsfig. 30die gebruikt kunnen wor-
den voor de montage van speciale ac-
cessoires voor het vervoer van diverse
objecten (ski’s, surfplank enz.).
WAARSCHUWINGOverschrijd nooit
het maximum draagvermogen (zie het
hoofdstuk “Technische gegevens”).
BRANDSTOFLUIKJE OPENEN
IN NOODGEVALLEN
Bij een storing kan het brandstofluikje
als volgt worden geopend:
❒open de klep A-fig. 29van de ze-
keringen- en relaiskast rechts in de
bagageruimte op het door de pijl
aangegeven punt;
❒trek aan het koordje Bnaast de ze-
keringen- en relaiskast.
A0E0285mfig. 29
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 285

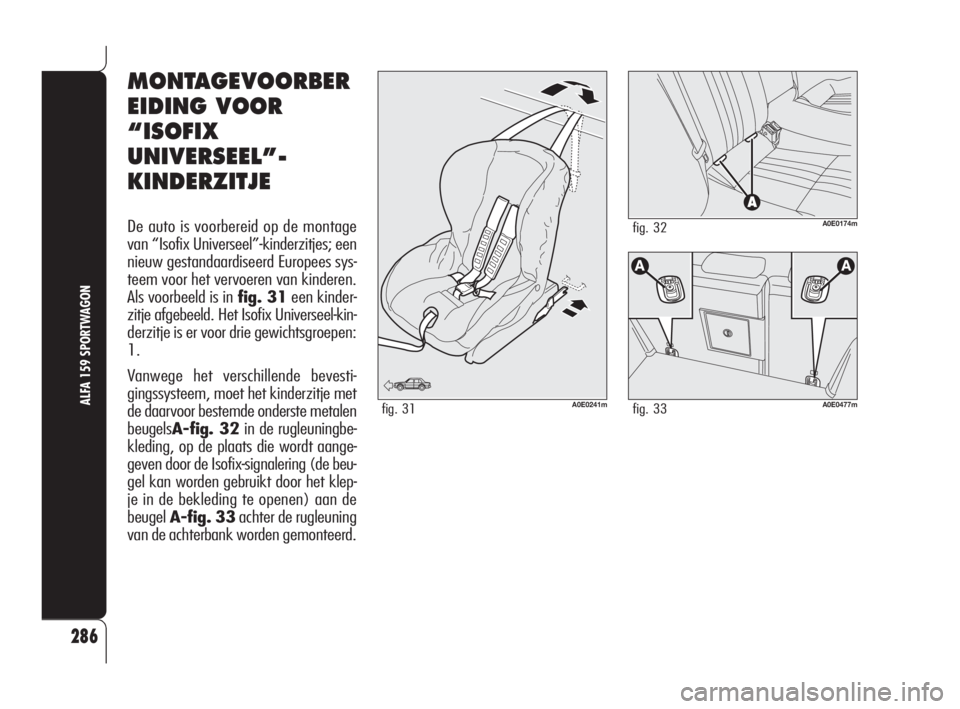

Page 314 of 331

286
ALFA 159 SPORTWAGON
MONTAGEVOORBER
EIDING VOOR
“ISOFIX
UNIVERSEEL”-
KINDERZITJE
De auto is voorbereid op de montage
van “Isofix Universeel”-kinderzitjes; een
nieuw gestandaardiseerd Europees sys-
teem voor het vervoeren van kinderen.
Als voorbeeld is in fig. 31een kinder-
zitje afgebeeld. Het Isofix Universeel-kin-
derzitje is er voor drie gewichtsgroepen:
1.
Vanwege het verschillende bevesti-
gingssysteem, moet het kinderzitje met
de daarvoor bestemde onderste metalen
beugelsA-fig. 32in de rugleuningbe-
kleding, op de plaats die wordt aange-
geven door de Isofix-signalering (de beu-
gel kan worden gebruikt door het klep-
je in de bekleding te openen) aan de
beugelA-fig. 33achter de rugleuning
van de achterbank worden gemonteerd.A0E0174mfig. 32
A0E0477mfig. 33
fig. 31A0E0241m
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 286

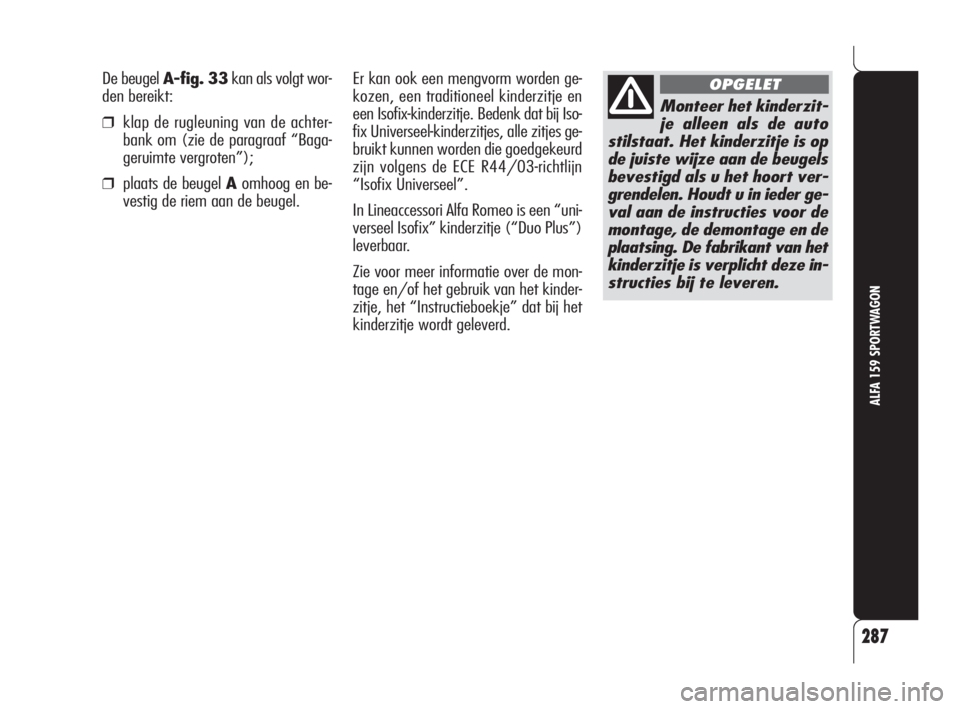

Page 315 of 331

287
ALFA 159 SPORTWAGON
Er kan ook een mengvorm worden ge-
kozen, een traditioneel kinderzitje en
een Isofix-kinderzitje. Bedenk dat bij Iso-
fix Universeel-kinderzitjes, alle zitjes ge-
bruikt kunnen worden die goedgekeurd
zijn volgens de ECE R44/03-richtlijn
“Isofix Universeel”.
In Lineaccessori Alfa Romeo is een “uni-
verseel Isofix” kinderzitje (“Duo Plus”)
leverbaar.
Zie voor meer informatie over de mon-
tage en/of het gebruik van het kinder-
zitje, het “Instructieboekje” dat bij het
kinderzitje wordt geleverd. De beugel A-fig. 33kan als volgt wor-
den bereikt:
❒klap de rugleuning van de achter-
bank om (zie de paragraaf “Baga-
geruimte vergroten”);
❒plaats de beugel Aomhoog en be-
vestig de riem aan de beugel.
Monteer het kinderzit-
je alleen als de auto
stilstaat. Het kinderzitje is op
de juiste wijze aan de beugels
bevestigd als u het hoort ver-
grendelen. Houdt u in ieder ge-
val aan de instructies voor de
montage, de demontage en de
plaatsing. De fabrikant van het
kinderzitje is verplicht deze in-
structies bij te leveren.
OPGELET
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 287

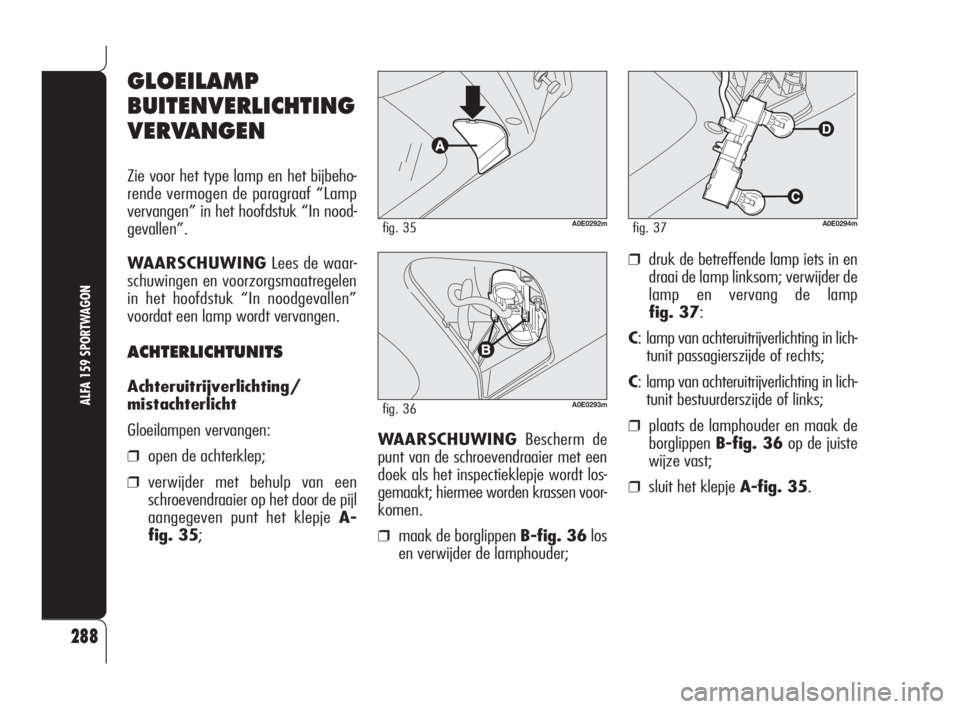

Page 316 of 331

288
ALFA 159 SPORTWAGON
GLOEILAMP
BUITENVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp
vervangen” in het hoofdstuk “In nood-
gevallen”.
WAARSCHUWINGLees de waar-
schuwingen en voorzorgsmaatregelen
in het hoofdstuk “In noodgevallen”
voordat een lamp wordt vervangen.
ACHTERLICHTUNITS
Achteruitrijverlichting/
mistachterlicht
Gloeilampen vervangen:
❒open de achterklep;
❒verwijder met behulp van een
schroevendraaier op het door de pijl
aangegeven punt het klepje A-
fig. 35;
A0E0292mfig. 35
A0E0293mfig. 36
WAARSCHUWINGBescherm de
punt van de schroevendraaier met een
doek als het inspectieklepje wordt los-
gemaakt; hiermee worden krassen voor-
komen.
❒maak de borglippen B-fig. 36los
en verwijder de lamphouder;
❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp
fig. 37:
C: lamp van achteruitrijverlichting in lich-
tunit passagierszijde of rechts;
C: lamp van achteruitrijverlichting in lich-
tunit bestuurderszijde of links;
❒plaats de lamphouder en maak de
borglippenB-fig. 36op de juiste
wijze vast;
❒sluit het klepje A-fig. 35.
A0E0294mfig. 37
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 288
Page 317 of 331

289
ALFA 159 SPORTWAGON
Buitenverlichting op de
achterklep
Gloeilampen vervangen:
❒open de achterklep;
❒verwijder met behulp van een
schroevendraaier op het door de pijl
aangegeven punt het klepje A-
fig. 35;
❒maak de borglippen B-fig. 36los
en verwijder de lamphouder;
❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp
fig. 37:
D: lamp van richtingaanwijzer op het
spatbord links/rechts
❒plaats de lamphouder en maak de
borglippenB-fig. 36op de juiste
wijze vast;
❒sluit het klepje A-fig. 35.Richtingaanwijzers/
Buitenverlichting/Remlichten
Gloeilamp vervangen:
❒open de achterklep;
❒open, bij sommige uitvoeringen, het
klepje aan de zijkant;
❒maakA-fig. 38los en verwijder het
beschermdeksel;
❒maak de borglippen B-fig. 36los
en verwijder de lamphouder;
❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp
fig. 40:
E: lamp van buitenverlichting/remlicht;
F: lamp van richtingaanwijzer.
A0E0295mfig. 38A0E0296mfig. 39
❒plaats de lamphouder en maak de
borglippenB-fig. 39op de juiste
wijze vast;
❒monteer het beschermdeksel.
A0E0297mfig. 40
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 289
Page 318 of 331

290
ALFA 159 SPORTWAGON
A0E0298mfig. 41
DERDE REMLICHT
Het derde remlicht bestaat uit LED’s en
is in de achterspoiler geïntegreerd
fig. 41.
Als een deel van of alle lampjes defect
zijn, wendt u dan tot het Alfa Romeo
Servicenetwerk.
GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp
vervangen” in het hoofdstuk “In nood-
gevallen”.
WAARSCHUWINGLees de waar-
schuwingen en voorzorgsmaatregelen
in het hoofdstuk “In noodgevallen”
voordat een lamp wordt vervangen.
A0E0487mfig. 42
BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit A-fig. 42op het
door de pijl aangegeven punt los;
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 290

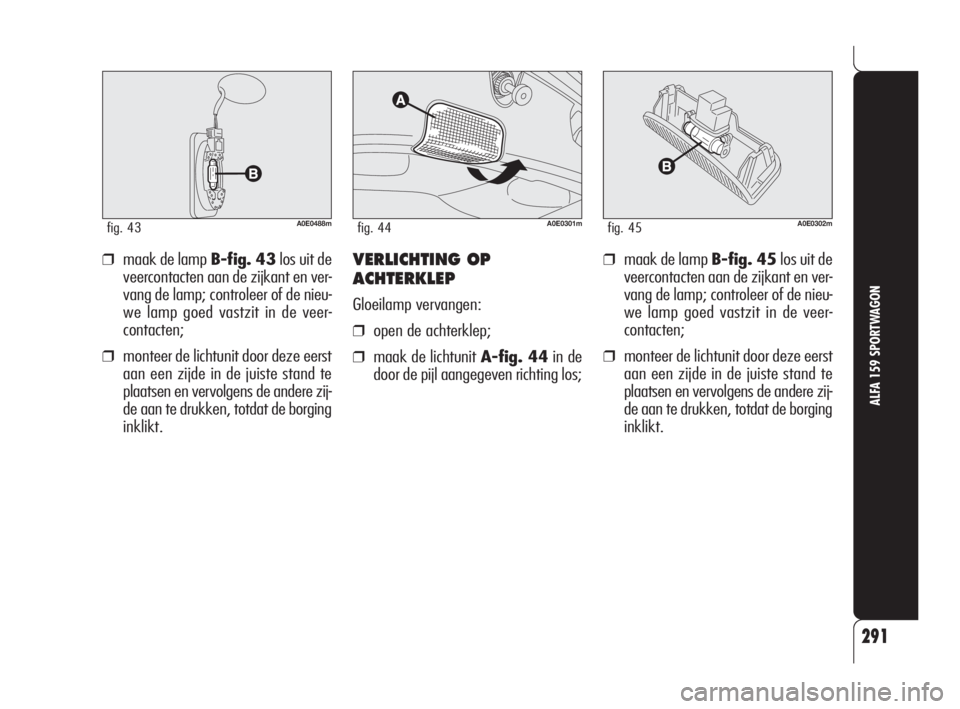

Page 319 of 331

291
ALFA 159 SPORTWAGON
A0E0488mfig. 43
❒maak de lamp B-fig. 43los uit de
veercontacten aan de zijkant en ver-
vang de lamp; controleer of de nieu-
we lamp goed vastzit in de veer-
contacten;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
A0E0301mfig. 44A0E0302mfig. 45
VERLICHTING OP
ACHTERKLEP
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit A-fig. 44in de
door de pijl aangegeven richting los;
❒maak de lamp B-fig. 45los uit de
veercontacten aan de zijkant en ver-
vang de lamp; controleer of de nieu-
we lamp goed vastzit in de veer-
contacten;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 291

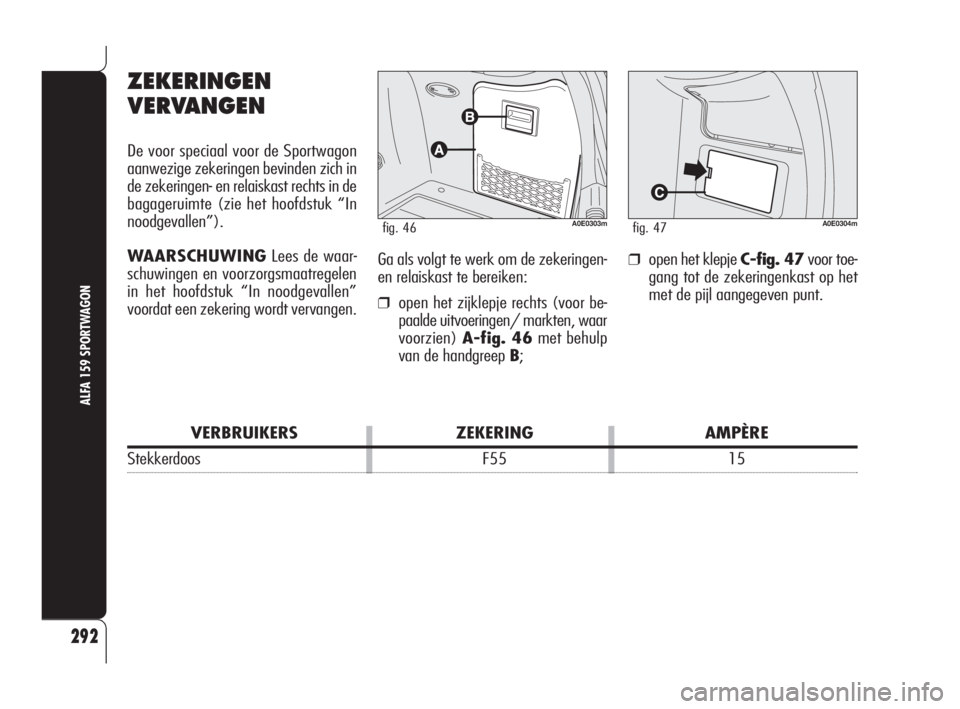

Page 320 of 331

292
ALFA 159 SPORTWAGON
ZEKERINGEN
VERVANGEN
De voor speciaal voor de Sportwagon
aanwezige zekeringen bevinden zich in
de zekeringen- en relaiskast rechts in de
bagageruimte (zie het hoofdstuk “In
noodgevallen”).
WAARSCHUWINGLees de waar-
schuwingen en voorzorgsmaatregelen
in het hoofdstuk “In noodgevallen”
voordat een zekering wordt vervangen.
A0E0303mfig. 46A0E0304mfig. 47
Ga als volgt te werk om de zekeringen-
en relaiskast te bereiken:
❒open het zijklepje rechts (voor be-
paalde uitvoeringen/ markten, waar
voorzien) A-fig. 46met behulp
van de handgreep B;
❒open het klepje C-fig. 47voor toe-
gang tot de zekeringenkast op het
met de pijl aangegeven punt.
VERBRUIKERS ZEKERING AMPÈRE
Stekkerdoos F55 15
271-292 Alfa 159 NL 31-03-2009 10:06 Pagina 292
