Alfa Romeo 4C 2013 Instructieboek (in Dutch)

BELANGRIJK
105) Als de zekering opnieuwdoorbrandt, neem dan contact op
met een speciaal Alfa Romeo
Servicepunt.
106) Vervang een zekering nooit door een exemplaar met een
hogere stroomsterkte (ampère);
BRANDGEVAAR.
107) Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) doorbrandt, neem
dan contact op met een speciaal
Alfa Romeo Servicepunt.
108) Alvorens een zekering te vervangen, moet men controleren
of de contactsleutel uit het slot
is genomen en of alle
stroomverbruikers uit staan en/of
zijn uitgeschakeld.
109) Als een hoofdzekering van een veiligheidssysteem (airbags,
remmen), transmissiesysteem
(motor, versnellingsbak) of
stuurinrichting doorbrandt, neem
dan contact op met een speciaal
Alfa Romeo Servicepunt.
BELANGRIJK
14) Vervang een doorgebrandezekering nooit door metalen
draden of ander materiaal.
15) Als de motorruimte moet worden gereinigd, zorg er dan voor dat de
waterstraal niet rechtstreeks op
de zekeringenkast wordt gericht.
138
NOODGEVALLEN
3-10-2013 16:37 Pagina 138

ZEKERINGENKAST IN MOTORRUIMTE
fig. 103STROOMVERBRUIKERZEKERINGAMPÈRE
Koplampschakelaar (voor bepaalde versies/markten) F095
Eentonige claxon F1010
12 V stopcontact/aansteker F8615
Verwarming buitenspiegels F887.5
.
ZEKERINGENKAST IN DASHBOARD
fig. 105STROOMVERBRUIKER ZEKERINGAMPÈRE
Centrale portiervergrendeling F3815
Tweeweg-ruitensproeierpomp F4320
+30 Elektrische ruitbediening bestuurderszijde F4720
+30 Elektrische ruitbediening bestuurderszijde F4820
139
3-10-2013 16:37 Pagina 139

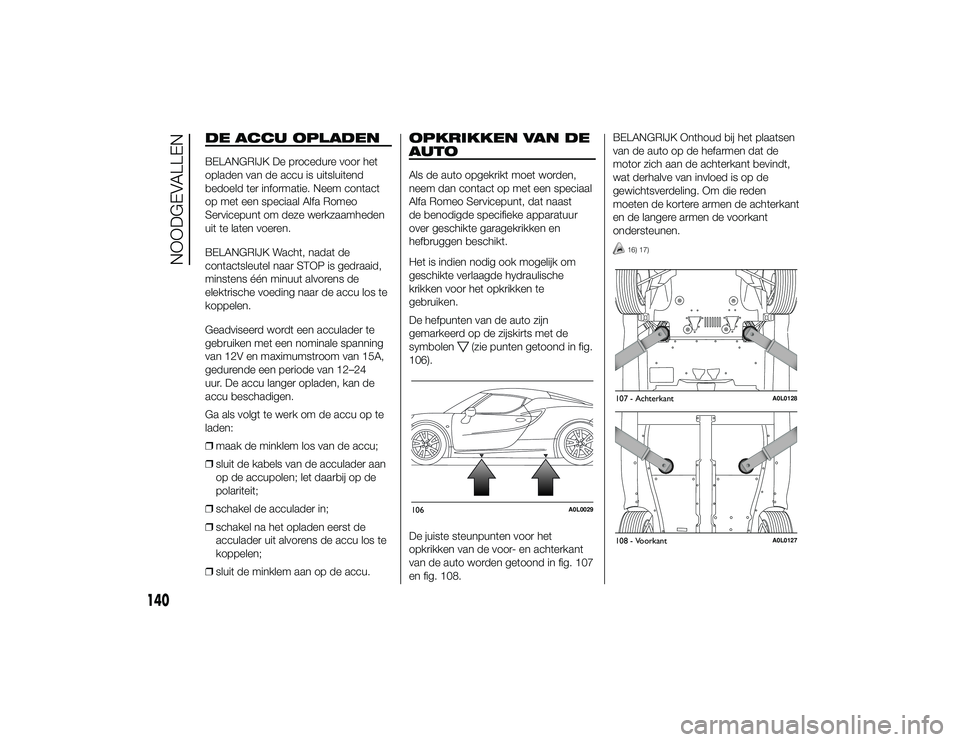

DE ACCU OPLADENBELANGRIJK De procedure voor het
opladen van de accu is uitsluitend
bedoeld ter informatie. Neem contact
op met een speciaal Alfa Romeo
Servicepunt om deze werkzaamheden
uit te laten voeren.
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid,
minstens één minuut alvorens de
elektrische voeding naar de accu los te
koppelen.
Geadviseerd wordt een acculader te
gebruiken met een nominale spanning
van 12V en maximumstroom van 15A,
gedurende een periode van 12–24
uur. De accu langer opladen, kan de
accu beschadigen.
Ga als volgt te werk om de accu op te
laden:
❒maak de minklem los van de accu;
❒ sluit de kabels van de acculader aan
op de accupolen; let daarbij op de
polariteit;
❒ schakel de acculader in;
❒ schakel na het opladen eerst de
acculader uit alvorens de accu los te
koppelen;
❒ sluit de minklem aan op de accu.
OPKRIKKEN VAN DE
AUTOAls de auto opgekrikt moet worden,
neem dan contact op met een speciaal
Alfa Romeo Servicepunt, dat naast
de benodigde specifieke apparatuur
over geschikte garagekrikken en
hefbruggen beschikt.
Het is indien nodig ook mogelijk om
geschikte verlaagde hydraulische
krikken voor het opkrikken te
gebruiken.
De hefpunten van de auto zijn
gemarkeerd op de zijskirts met de
symbolen
(zie punten getoond in fig.
106).
De juiste steunpunten voor het
opkrikken van de voor- en achterkant
van de auto worden getoond in fig. 107
en fig. 108. BELANGRIJK Onthoud bij het plaatsen
van de auto op de hefarmen dat de
motor zich aan de achterkant bevindt,
wat derhalve van invloed is op de
gewichtsverdeling. Om die reden
moeten de kortere armen de achterkant
en de langere armen de voorkant
ondersteunen.
16) 17)
106
A0L0029
107 - Achterkant
A0L0128
108 - Voorkant
A0L0127
140
NOODGEVALLEN
3-10-2013 16:37 Pagina 140

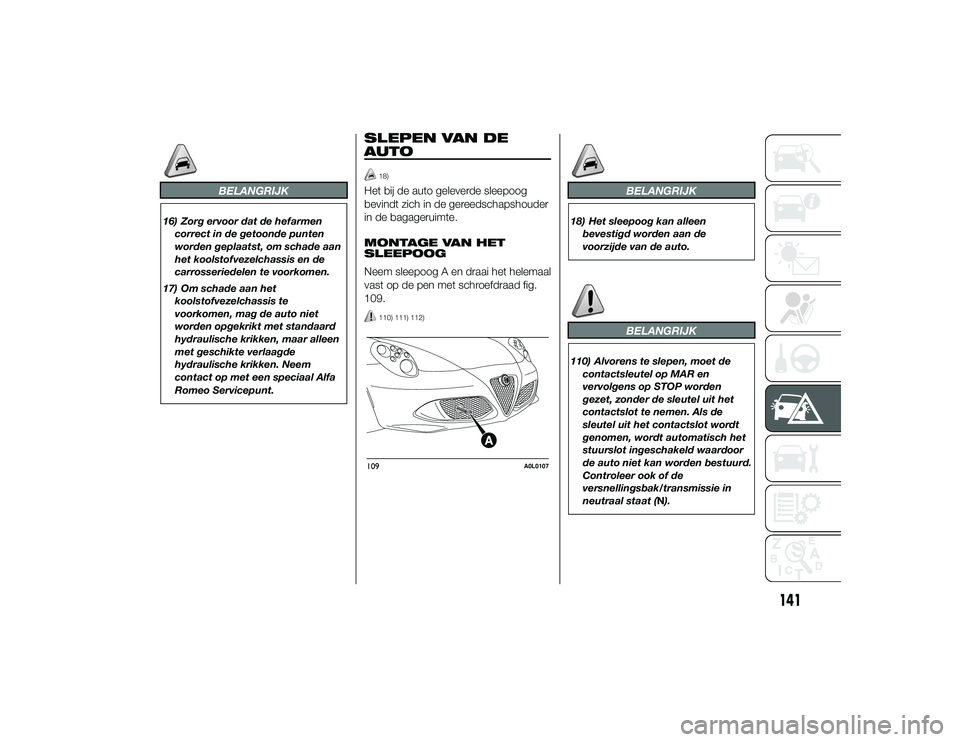

BELANGRIJK
16) Zorg ervoor dat de hefarmencorrect in de getoonde punten
worden geplaatst, om schade aan
het koolstofvezelchassis en de
carrosseriedelen te voorkomen.
17) Om schade aan het koolstofvezelchassis te
voorkomen, mag de auto niet
worden opgekrikt met standaard
hydraulische krikken, maar alleen
met geschikte verlaagde
hydraulische krikken. Neem
contact op met een speciaal Alfa
Romeo Servicepunt.
SLEPEN VAN DE
AUTO
18)
Het bij de auto geleverde sleepoog
bevindt zich in de gereedschapshouder
in de bagageruimte.
MONTAGE VAN HET
SLEEPOOG
Neem sleepoog A en draai het helemaal
vast op de pen met schroefdraad fig.
109.
110) 111) 112)
BELANGRIJK
18) Het sleepoog kan alleenbevestigd worden aan de
voorzijde van de auto.
BELANGRIJK
110) Alvorens te slepen, moet decontactsleutel op MAR en
vervolgens op STOP worden
gezet, zonder de sleutel uit het
contactslot te nemen. Als de
sleutel uit het contactslot wordt
genomen, wordt automatisch het
stuurslot ingeschakeld waardoor
de auto niet kan worden bestuurd.
Controleer ook of de
versnellingsbak/transmissie in
neutraal staat (N).
109
A0L0107
141
3-10-2013 16:37 Pagina 141

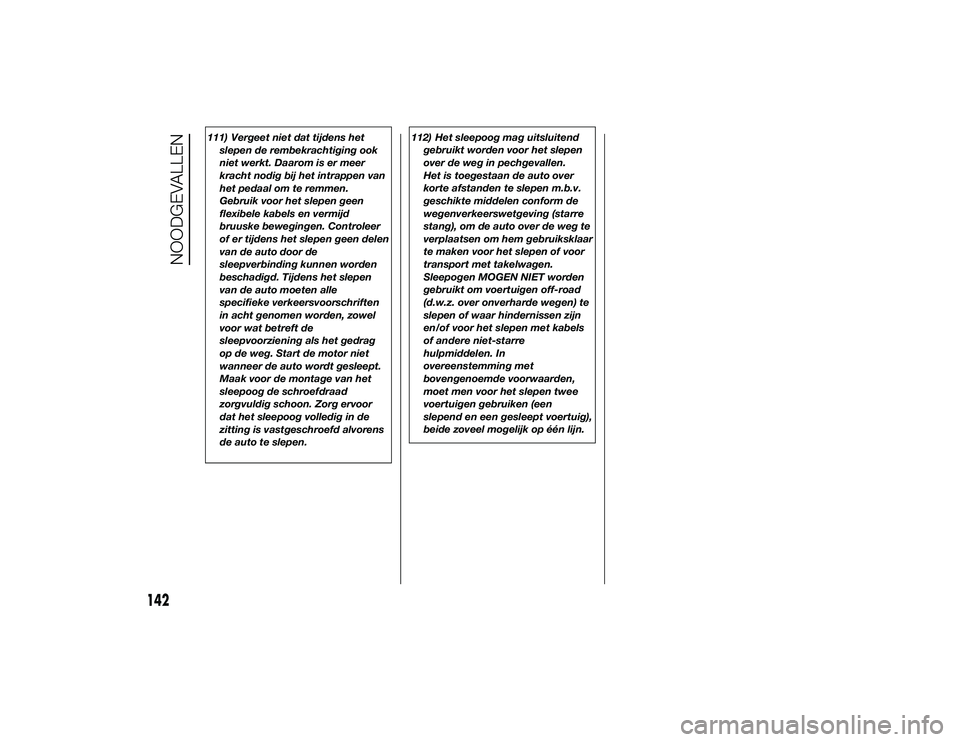

111) Vergeet niet dat tijdens hetslepen de rembekrachtiging ook
niet werkt. Daarom is er meer
kracht nodig bij het intrappen van
het pedaal om te remmen.
Gebruik voor het slepen geen
flexibele kabels en vermijd
bruuske bewegingen. Controleer
of er tijdens het slepen geen delen
van de auto door de
sleepverbinding kunnen worden
beschadigd. Tijdens het slepen
van de auto moeten alle
specifieke verkeersvoorschriften
in acht genomen worden, zowel
voor wat betreft de
sleepvoorziening als het gedrag
op de weg. Start de motor niet
wanneer de auto wordt gesleept.
Maak voor de montage van het
sleepoog de schroefdraad
zorgvuldig schoon. Zorg ervoor
dat het sleepoog volledig in de
zitting is vastgeschroefd alvorens
de auto te slepen. 112) Het sleepoog mag uitsluitend
gebruikt worden voor het slepen
over de weg in pechgevallen.
Het is toegestaan de auto over
korte afstanden te slepen m.b.v.
geschikte middelen conform de
wegenverkeerswetgeving (starre
stang), om de auto over de weg te
verplaatsen om hem gebruiksklaar
te maken voor het slepen of voor
transport met takelwagen.
Sleepogen MOGEN NIET worden
gebruikt om voertuigen off-road
(d.w.z. over onverharde wegen) te
slepen of waar hindernissen zijn
en/of voor het slepen met kabels
of andere niet-starre
hulpmiddelen. In
overeenstemming met
bovengenoemde voorwaarden,
moet men voor het slepen twee
voertuigen gebruiken (een
slepend en een gesleept voertuig),
beide zoveel mogelijk op één lijn.
142
NOODGEVALLEN
3-10-2013 16:37 Pagina 142

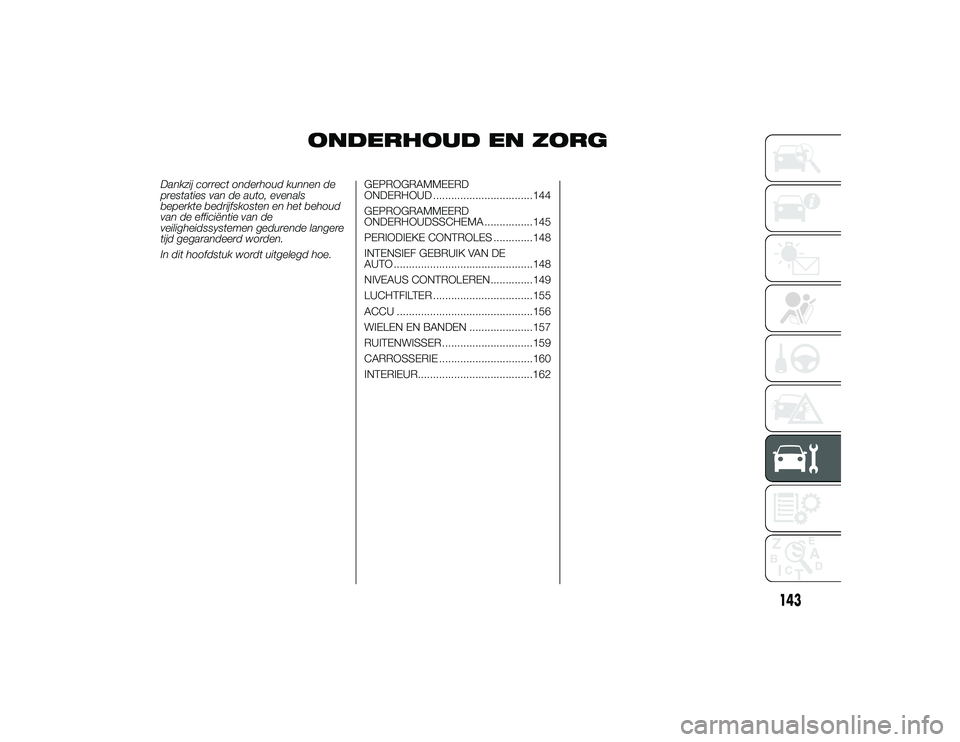

ONDERHOUD EN ZORG
Dankzij correct onderhoud kunnen de
prestaties van de auto, evenals
beperkte bedrijfskosten en het behoud
van de efficiëntie van de
veiligheidssystemen gedurende langere
tijd gegarandeerd worden.
In dit hoofdstuk wordt uitgelegd hoe.GEPROGRAMMEERD
ONDERHOUD .................................144
GEPROGRAMMEERD
ONDERHOUDSSCHEMA ................145
PERIODIEKE CONTROLES .............148
INTENSIEF GEBRUIK VAN DE
AUTO ..............................................148
NIVEAUS CONTROLEREN..............149
LUCHTFILTER .................................155
ACCU .............................................156
WIELEN EN BANDEN .....................157
RUITENWISSER ..............................159
CARROSSERIE ...............................160
INTERIEUR......................................162
143
3-10-2013 16:37 Pagina 143

GEPROGRAMMEERD
ONDERHOUDJuist onderhoud is uiterst belangrijk
voor een lange levensduur van de auto
onder optimale omstandigheden.
Om die reden heeft Alfa Romeo een
reeks controles en onderhoudsbeurten
opgesteld die elke 20.000 kilometer
uitgevoerd moeten worden.
Vóór 20.000 km en vervolgens tussen
elke twee servicebeurten is het sowieso
nodig om bepaalde onderdelen van
het Geprogrammeerde
Onderhoudsschema te controleren (bijv.
periodieke controle van de
vloeistofniveaus, bandenspanning,
enz.).
De servicebeurten van het
Geprogrammeerde Onderhoud worden
volgens een vast tijdsschema door
het Speciale Alfa Romeo Servicepunt
uitgevoerd. Eventuele reparaties die
nodig blijken tijdens het uitvoeren van
de diverse inspecties en controles
van het geprogrammeerd onderhoud,
mogen uitsluitend worden uitgevoerd
na toestemming van de klant.BELANGRIJK:
2000 km voordat er een
onderhoudsbeurt moet worden
uitgevoerd, verschijnt er een speciaal
bericht op het display en gaat het
lampje branden.
De servicebeurten van het
Geprogrammeerde Onderhoud zijn
door de fabrikant voorgeschreven. Het
niet uitvoeren ervan kan het vervallen
van de garantie tot gevolg hebben.
Het wordt geadviseerd het speciale Alfa
Romeo Servicepunt onmiddellijk te
informeren over eventuele kleine
defecten en niet te wachten tot de
volgende servicebeurt.
144
ONDERHOUD EN ZORG
3-10-2013 16:37 Pagina 144

GEPROGRAMMEERD ONDERHOUDSSCHEMA1750 Turbo Benzine VERSIESkm x 100020 40 60 80 100 120
Maanden 12 24 36 48 60 72
Laadtoestand accu controleren en zo nodig opladen ●●●●●●
Banden op conditie/slijtage controleren en eventueel op spanning
brengen ●●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje,
lampjes instrumentenpaneel, enz.) controleren ●●●●●●
Bevestigingen voertuig controleren ●●●
Bevestigingen mechanische onderdelen controleren ●●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de
sproeiers afstellen ●●●●●●
Stand/slijtage wisserblad ruitenwisser controleren ●●●●●●
Controleren of het slot van de bagageruimte schoon is, of de
verbindingen schoon en gesmeerd zijn ●●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
koolstof monocoque, aerodynamische bodemplaat, pijpen en
slangen (uitlaat, brandstoftoevoersysteem, remmen) en rubber
elementen (hoezen, balgen, bussen enz.) ●●●●●●
Conditie en slijtage remblokken en schijven voorremmen
controleren en de werking van remblokslijtagesensor controleren ●●●●●●
145
3-10-2013 16:37 Pagina 145

km x 100020 40 60 80 100 120
Maanden 12 24 36 48 60 72
Conditie en slijtage remblokken en schijven achterremmen
controleren en de werking van remblokslijtagesensor controleren ●●●●●●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoeling,
remmen, ruitensproeiers, enz.) ●●●●●●
Conditie van aandrijfriem(en) hulporganen visueel controleren ●
Toestand van de getande distributieriem controleren ●
Slag handremhendel controleren en, indien nodig, afstellen (of om
de 12 maanden) ●●●●●●
Uitlaatgasemissie/roetuitstoot controleren ●●●
Werking Motormanagementsysteem controleren (via diagnose-
aansluiting) ●●●●●●
Oliepeil van de automatische versnellingsbak met dubbele
koppeling controleren en eventueel bijvullen ●
Bougies vervangen (#) ●●
Aandrijfriem(en) hulporganen vervangen ●(#) De volgende zaken zijn van vitaal belang om de correcte werking te garanderen en ernstige schade aan de motor te voorkomen: gebruik uitsluitend bougies van
hetzelfde merk en type die speciaal gecertificeerd zijn voor deze motoren (zie de paragraaf “Motor” in het hoofdstuk “Technische gegevens”); houd u strikt aan
de vervangingsintervallen van de bougies die vermeld zijn in het Geprogrammeerde Onderhoudsschema; geadviseerd wordt contact op te nemen met een
speciaal Alfa Romeo Servicepunt om de bougies te laten vervangen.
146
ONDERHOUD EN ZORG
3-10-2013 16:37 Pagina 146

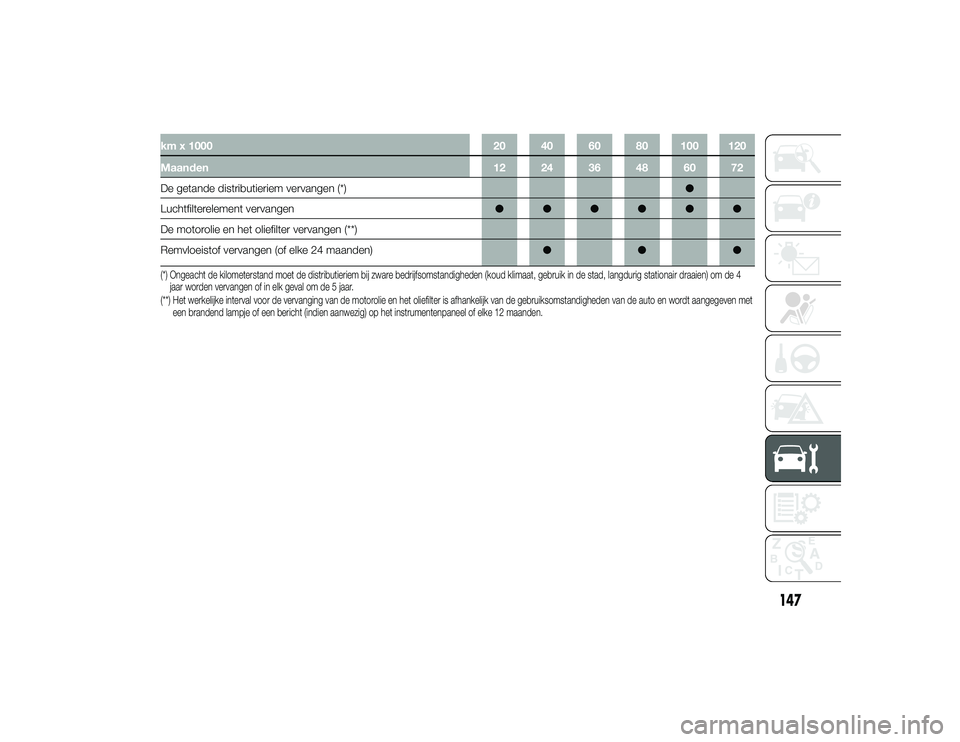

km x 100020 40 60 80 100 120
Maanden 12 24 36 48 60 72
De getande distributieriem vervangen (*) ●
Luchtfilterelement vervangen ●●●●●●
De motorolie en het oliefilter vervangen (**)
Remvloeistof vervangen (of elke 24 maanden) ●●●(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud klimaat, gebruik in de stad, langdurig stationair draaien) om de 4
jaar worden vervangen of in elk geval om de 5 jaar.
(**) Het werkelijke interval voor de vervanging van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van de auto en wordt aangegeven met een brandend lampje of een bericht (indien aanwezig) op het instrumentenpaneel of elke 12 maanden.
147
