sensor Alfa Romeo 4C 2013 Instructieboek (in Dutch)

Wat het betekentWat te doen
geelTPMS
BELANGRIJK Rijd niet verder met een of
meerdere lekke banden, dit kan de
bestuurbaarheid van de auto in gevaar brengen.
Breng de auto tot stilstand, voorkom bruusk
remmen en sturen. Repareer de band(en)
onmiddellijk met behulp van de speciale kit (zie
de paragraaf "Een wiel repareren" in het
hoofdstuk "Noodgevallen") en neem zo snel
mogelijk contact op met een speciaal Alfa
Romeo Servicepunt.
Storing TPMS
Het lampje gaat branden wanneer er een storing in
het TPMS wordt gedetecteerd.
Als op een of meerdere wielen geen sensoren zijn
gemonteerd, verschijnt er een bericht op het
display tot de oorspronkelijke condities zijn
hersteld. Neem in dit geval zo snel mogelijk contact op
met een speciaal Alfa Romeo Servicepunt.
Lage bandenspanning - Zie instructieboek
Het waarschuwingslampje gaat branden en er
verschijnt een speciaal bericht op het display, om
aan te geven dat de bandenspanning lager is dan
de aanbevolen waarde en/of dat de band
langzaam spanning verliest. Onder deze
omstandigheden kunnen de optimale levensduur
van de banden en het benzineverbruik niet
gegarandeerd worden.
Als twee of meerdere banden zich in boven
genoemde toestand bevinden, worden op het
display afwisselend de indicaties voor elke band
weergegeven. In elke situatie waarin op het display het bericht
"Zie instructieboek" wordt weergegeven, is het
ESSENTIEEL om de inhoud van de paragraaf
"Wielen" in het hoofdstuk "Technische
gegevens" te raadplegen, en moeten de
aanwijzingen die u daarin vindt strikt worden
opgevolgd.
81
3-10-2013 16:37 Pagina 81
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekentWat te doen
geelVERSLETEN REMBLOKKEN
(voor bepaalde versies/markten)
Het digitale waarschuwingslampje op het display
gaat branden als de remblokken voor of achter
versleten zijn.
Op het display verschijnt een speciaal bericht.
Laat de remblokken zo snel mogelijk vervangen.geelSTORING ALFA ROMEO CODE SYSTEEM
(voor bepaalde versies/markten)
Het digitale waarschuwingslampje gaat branden
op het display (en er verschijnt een bericht) om
een storing in het Alfa Romeo CODE systeem aan
te geven.
Neem zo snel mogelijk contact op met een
speciaal Alfa Romeo Servicepunt.geelBRANDSTOFRESERVE/BEPERKTE
ACTIERADIUS
Het digitale lampje gaat branden wanneer er nog
ongeveer 4-5 liter brandstof in de tank is.
63)
geelSTORING SENSOR BRANDSTOFRESERVE/
BEPERKTE ACTIERADIUS
Het digitale waarschuwingslampje gaat branden
op het display wanneer er een storing in de
brandstofreservesensor wordt gedetecteerd. Op
het display verschijnt een speciaal bericht.
Neem zo snel mogelijk contact op met een
speciaal Alfa Romeo Servicepunt.
89
3-10-2013 16:37 Pagina 89
Waarschuwingslampjes
op display

Wat het betekentWat te doen
ALGEMENE STORING
(voor bepaalde versies/markten)
In onderstaande omstandigheden gaat het
symbool op het display branden.
Storing motoroliedruksensor
Het symbool gaat branden als de
motoroliedruksensor defect is. Op het display
verschijnt een speciaal bericht.Neem in dat geval contact op met een speciaal
Alfa Romeo Servicepunt om de storing zo
spoedig mogelijk te laten verhelpen.
Bericht "Koppeling oververhit"
Het
symbool gaat branden en er verschijnt
een bericht op het display om aan te geven dat
de koppeling oververhit is.
Als de bestuurder verder rijdt, dooft het
symbool en gaat het
waarschuwingslampje
branden (bij sommige versies verschijnt er ook
een bericht op het display) om een storing van de
automatische versnellingsbak aan te geven. Als het
symbool gaat branden en er verschijnt
een bericht op het display, het schakelen
beperken en/of gebruiksomstandigheden
wijzigen, tot de normale bedrijfsomstandigheden
hersteld zijn.
Als hetwaarschuwingslampje gaat branden
(bij sommige versies verschijnt er een bericht op
het display) onmiddellijk stoppen, de handrem
aantrekken, de motor afzetten en 5 minuten
wachten: hierna zullen de normale
bedrijfsomstandigheden van de versnellingsbak
hersteld zijn.
Als de storing van de versnellingsbak voortduurt,
contact opnemen met een speciaal Alfa Romeo
Servicepunt
92
KENNIS VAN HET INSTRUMENTENPANEEL
3-10-2013 16:37 Pagina 92
Waarschuwingslampjes
op display

Wat het betekentWat te doen
AFSLUITER VAN DE BRANDSTOFTOEVOER
Het symbool en het bijbehorende bericht
verschijnen in de volgende gevallen op het
display.
❒in werking treden van de afsluiter van de
brandstoftoevoer: het gele symbool gaat
branden;
❒ storing afsluiter van de brandstoftoevoer: het
gele symbool gaat branden; Zie, voor het weer inschakelen van de afsluiter
van de brandstoftoevoer, het deel "Afsluiter van
de brandstoftoevoer" van de paragraaf
"Bedieningselementen", in het hoofdstuk
"Kennismaking met de auto". Neem contact op
met een speciaal Alfa Romeo Servicepunt als de
brandstoftoevoer nog steeds niet hersteld kan
worden.BAGAGERUIMTE OPEN
Het symbool en het bijbehorende bericht
verschijnen op het display.MOGELIJKE IJSVORMING OP WEGDEK
Het symbool en het bijbehorende bericht
verschijnen op het display wanneer de
buitentemperatuur gelijk is aan of lager is dan
3°C.
BELANGRIJK Indien er een storing is in de
buitentemperatuursensor, worden de cijfers die
de waarde aangeven door streepjes vervangen.STORING REMLICHTEN
Het symbool en het bijbehorende bericht
verschijnen op het display als er een storing
wordt gedetecteerd in de remlichten:
De storing kan de volgende oorzaken hebben:
lamp doorgebrand, zekering doorgebrand of
elektrische verbinding onderbroken.
93
3-10-2013 16:37 Pagina 93
Waarschuwingslampjes
op display

Wat het betekentWat te doen
STORING PARKEERSENSOR
Het symbool en het bijbehorende bericht
verschijnen op het display als er een storing
wordt gedetecteerd in de remlichten:
WEERGAVE VAN GEKOZEN RIJMODUS
(“Alfa DNA”-systeem)
Een letter (d, n, of a) die overeenkomt met de
actieve rijmodus (dynamisch of race, normal, all
weather) en een speciaal bericht worden op het
display weergegeven.
BELANGRIJK
6) Als het
lampje tijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met een
speciaal Alfa Romeo Servicepunt.
94
KENNIS VAN HET INSTRUMENTENPANEEL
3-10-2013 16:37 Pagina 94
Waarschuwingslampjes
op display

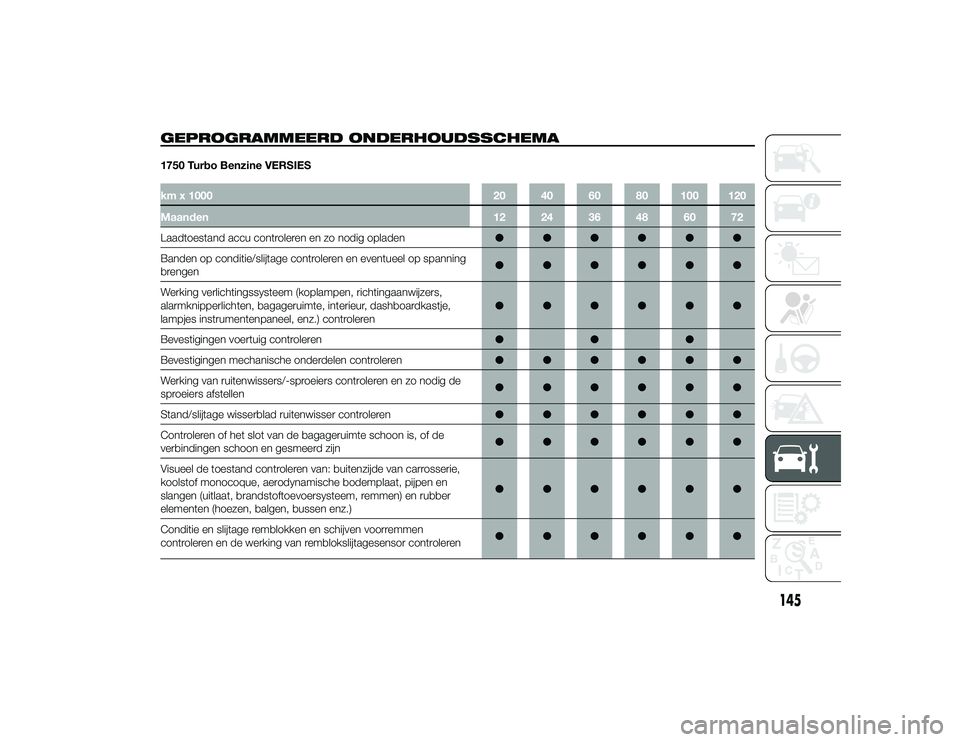

GEPROGRAMMEERD ONDERHOUDSSCHEMA1750 Turbo Benzine VERSIESkm x 100020 40 60 80 100 120
Maanden 12 24 36 48 60 72
Laadtoestand accu controleren en zo nodig opladen ●●●●●●
Banden op conditie/slijtage controleren en eventueel op spanning
brengen ●●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje,
lampjes instrumentenpaneel, enz.) controleren ●●●●●●
Bevestigingen voertuig controleren ●●●
Bevestigingen mechanische onderdelen controleren ●●●●●●
Werking van ruitenwissers/-sproeiers controleren en zo nodig de
sproeiers afstellen ●●●●●●
Stand/slijtage wisserblad ruitenwisser controleren ●●●●●●
Controleren of het slot van de bagageruimte schoon is, of de
verbindingen schoon en gesmeerd zijn ●●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
koolstof monocoque, aerodynamische bodemplaat, pijpen en
slangen (uitlaat, brandstoftoevoersysteem, remmen) en rubber
elementen (hoezen, balgen, bussen enz.) ●●●●●●
Conditie en slijtage remblokken en schijven voorremmen
controleren en de werking van remblokslijtagesensor controleren ●●●●●●
145
3-10-2013 16:37 Pagina 145

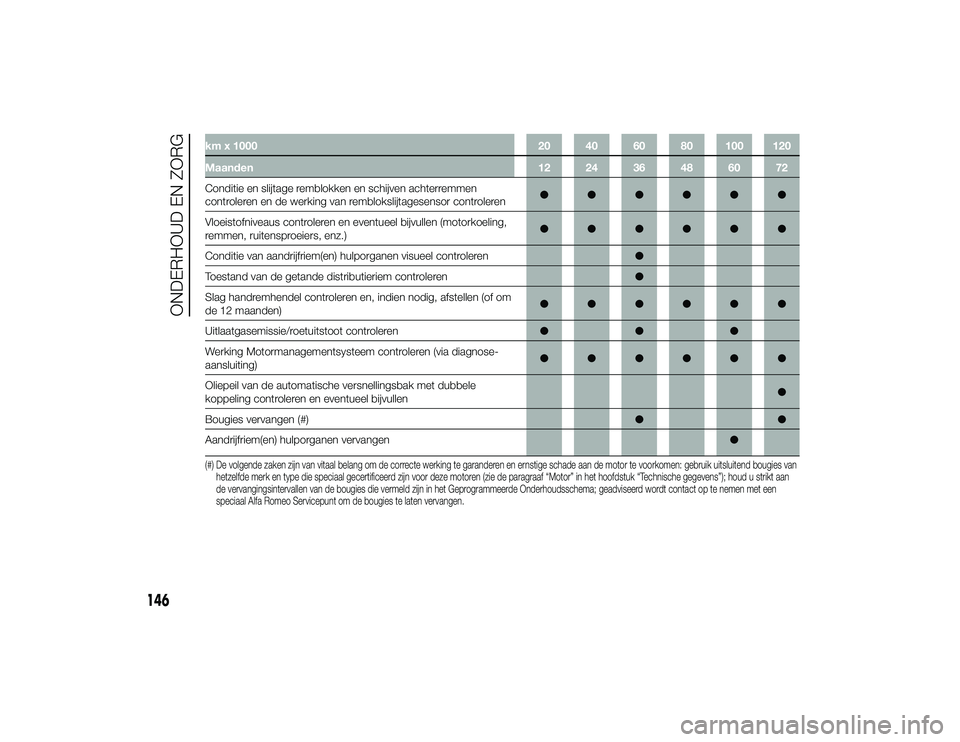

km x 100020 40 60 80 100 120
Maanden 12 24 36 48 60 72
Conditie en slijtage remblokken en schijven achterremmen
controleren en de werking van remblokslijtagesensor controleren ●●●●●●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoeling,
remmen, ruitensproeiers, enz.) ●●●●●●
Conditie van aandrijfriem(en) hulporganen visueel controleren ●
Toestand van de getande distributieriem controleren ●
Slag handremhendel controleren en, indien nodig, afstellen (of om
de 12 maanden) ●●●●●●
Uitlaatgasemissie/roetuitstoot controleren ●●●
Werking Motormanagementsysteem controleren (via diagnose-
aansluiting) ●●●●●●
Oliepeil van de automatische versnellingsbak met dubbele
koppeling controleren en eventueel bijvullen ●
Bougies vervangen (#) ●●
Aandrijfriem(en) hulporganen vervangen ●(#) De volgende zaken zijn van vitaal belang om de correcte werking te garanderen en ernstige schade aan de motor te voorkomen: gebruik uitsluitend bougies van
hetzelfde merk en type die speciaal gecertificeerd zijn voor deze motoren (zie de paragraaf “Motor” in het hoofdstuk “Technische gegevens”); houd u strikt aan
de vervangingsintervallen van de bougies die vermeld zijn in het Geprogrammeerde Onderhoudsschema; geadviseerd wordt contact op te nemen met een
speciaal Alfa Romeo Servicepunt om de bougies te laten vervangen.
146
ONDERHOUD EN ZORG
3-10-2013 16:37 Pagina 146

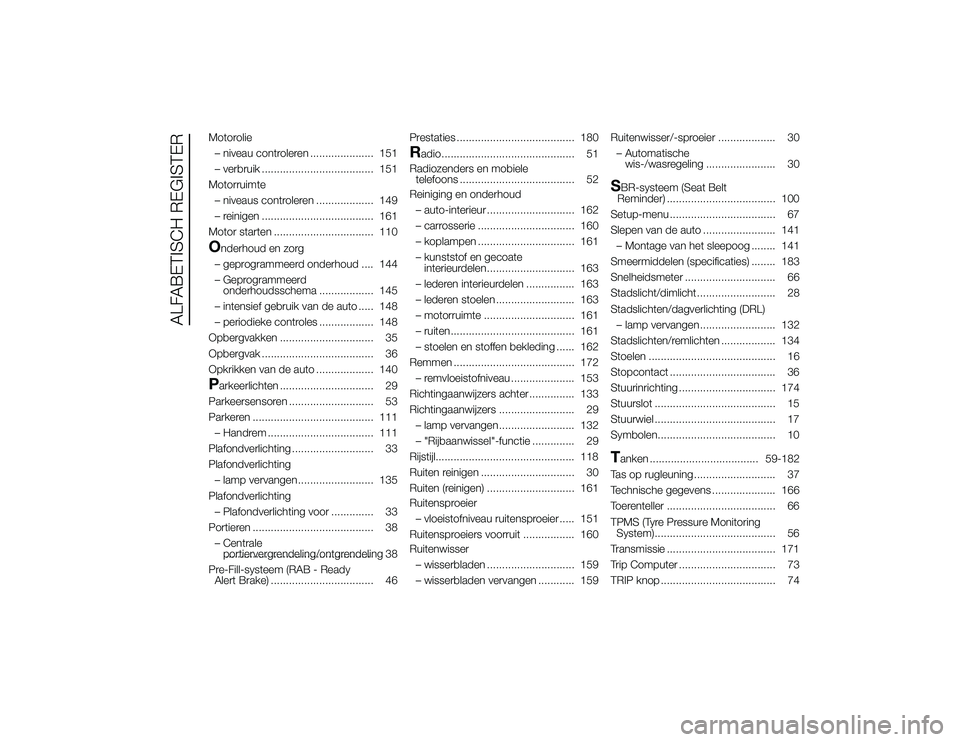

Motorolie– niveau controleren ..................... 151
– verbruik ..................................... 151
Motorruimte – niveaus controleren ................... 149
– reinigen ..................................... 161
Motor starten ................................. 110O
nderhoud en zorg
– geprogrammeerd onderhoud .... 144
– Geprogrammeerd onderhoudsschema .................. 145
– intensief gebruik van de auto ..... 148
– periodieke controles .................. 148
Opbergvakken ............................... 35
Opbergvak ..................................... 36
Opkrikken van de auto ................... 140
Parkeerlichten ............................... 29
Parkeersensoren ............................ 53
Parkeren ........................................ 111 – Handrem ................................... 111
Plafondverlichting ........................... 33
Plafondverlichting – lamp vervangen ......................... 135
Plafondverlichting – Plafondverlichting voor .............. 33
Portieren ........................................ 38 – Centrale portiervergrendeling/ontgrendeling................................................. 38
Pre-Fill-systeem (RAB - Ready Alert Brake) .................................. 46 Prestaties ....................................... 180
Radio ............................................ 51
Radiozenders en mobiele telefoons ...................................... 52
Reiniging en onderhoud
– auto-interieur ............................. 162
– carrosserie ................................ 160
– koplampen ................................ 161
– kunststof en gecoate interieurdelen............................. 163
– lederen interieurdelen ................ 163
– lederen stoelen .......................... 163
– motorruimte .............................. 161
– ruiten......................................... 161
– stoelen en stoffen bekleding ...... 162
Remmen ........................................ 172 – remvloeistofniveau ..................... 153
Richtingaanwijzers achter ............... 133
Richtingaanwijzers ......................... 29 – lamp vervangen ......................... 132
– "Rijbaanwissel"-functie .............. 29
Rijstijl.............................................. 118
Ruiten reinigen ............................... 30
Ruiten (reinigen) ............................. 161
Ruitensproeier – vloeistofniveau ruitensproeier ..... 151
Ruitensproeiers voorruit ................. 160
Ruitenwisser – wisserbladen ............................. 159
– wisserbladen vervangen ............ 159 Ruitenwisser/-sproeier ................... 30
– Automatische wis-/wasregeling ....................... 30
SBR-systeem (Seat Belt
Reminder) .................................... 100
Setup-menu ................................... 67
Slepen van de auto ........................ 141 – Montage van het sleepoog ........ 141
Smeermiddelen (specificaties) ........ 183
Snelheidsmeter .............................. 66
Stadslicht/dimlicht .......................... 28
Stadslichten/dagverlichting (DRL) – lamp vervangen ......................... 132
Stadslichten/remlichten .................. 134
Stoelen .......................................... 16
Stopcontact ................................... 36
Stuurinrichting ................................ 174
Stuurslot ........................................ 15
Stuurwiel ........................................ 17
Symbolen....................................... 10Tanken .................................... 59-182
Tas op rugleuning ........................... 37
Technische gegevens ..................... 166
Toerenteller .................................... 66
TPMS (Tyre Pressure Monitoring System)........................................ 56
Transmissie .................................... 171
Trip Computer ................................ 73
TRIP knop ...................................... 74
ALFABETISCH REGISTER
