Page 16 of 190
CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier en direct les
explications.SYMBOLES................14
SYSTÈME ALFA ROMEO CODE . . .14
LES CLÉS.................15
ALARME..................16
DISPOSITIF DE DÉMARRAGE.....18
SIÈGES...................18
VOLANT...................20
RÉTROVISEURS.............21
CLIMATISATION..............22
CONFORT CLIMATIQUE........23
CHAUFFAGE ET VENTILATION....24
CLIMATISEUR MANUEL........26
FEUX EXTÉRIEURS...........28
NETTOYAGE DES VITRES.......30
CRUISE CONTROL (RÉGULATEUR DE
VITESSE)..................31
PLAFONNIER...............32
COMMANDES...............33
ÉQUIPEMENTS INTÉRIEURS.....34
PORTES ..................37
LÈVE-VITRES ÉLECTRIQUES.....38
COFFRE À BAGAGES / CAPOT
MOTEUR..................39
PHARES..................40
SYSTÈME ESC (Electronic Stability
Control)...................41
SYSTÈME « Alfa D.N.A. » (Système de
contrôle dynamique véhicule).....45
SYSTÈME EOBD (European On Board
Diagnosis)..................48SYSTÈME AUTORADIO.........49
ACCESSOIRES ACHETÉS PAR
L'UTILISATEUR..............49
CAPTEURS DE STATIONNEMENT . .50
SYSTÈME T.P.M.S. (Tyre Pressure
Monitoring System)............52
RAVITAILLEMENT DE LA VOITURE. .55
PROTECTION DE
L'ENVIRONNEMENT...........57
13
Page 19 of 190
COMMANDE DE
TÉLÉCOMMANDES
SUPPLÉMENTAIRES
Le système peut reconnaître jusqu'à 8
télécommandes. Si une nouvelle
télécommande s'avérait nécessaire,
s'adresser au Réseau Après-vente Alfa
Romeo dédié, présenter un document
personnel d'identité et les documents
d'identification de propriété de la
voiture.
REMPLACEMENT DE LA
PILE DE LA CLÉ AVEC
TÉLÉCOMMANDE
Procédureappuyer sur le bouton A fig. 8 et
placer la pièce métallique B en position
d'ouverture ; tourner la vis C sur
à
l'aide d'un tournevis à pointe fine ;
extraire le logement batterie D et
remplacer la pile E en respectant les
polarités ; remonter le logement D dans
la clé et le bloquer en tournant la vis C
sur
.
ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé n'est pas proche du corps,
et notamment des yeux et d'objets
susceptibles d'être détériorés (par ex.
vêtements). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des enfants
qui en la manipulant pourraient appuyer sur
le bouton.
ATTENTION
1)Les piles usées peuvent être nocives
pour l'environnement si elles ne sont pas
éliminées correctement. Elles doivent être
jetées dans des récipients expressivement
prévus, comme le prescrivent les normes
en vigueur ou bien elles peuvent être
remises au Réseau Après-vente Alfa
Romeo, qui se chargera de l'élimination.
ALARME
(pour versions/marchés, où il est prévu)
Fonctionnement
L'alarme se déclenche dans les cas
suivants :
ouverture non autorisée des portes
ou du hayon arrière (protection
périmétrique) ;
actionnement non autorisée du
dispositif de démarrage (rotation de la
clé sur MAR) ;
sectionnement des câbles de la
batterie ;
présence de corps en mouvement à
l'intérieur de l’habitacle (protection
volumétrique) ;
soulèvement/inclinaison anormale
du véhicule.
Le déclenchement de l'alarme est
indiqué par un signal sonore et un
signal visuel (clignotement des
clignotants pendant quelques
secondes). Les modalités d'intervention
varient en fonction des marchés. Un
maximum de cycles sonores/visuels est
prévu, à l'issue duquel le système
revient à son fonctionnement normal.
AVERTISSEMENT La fonction de
blocage du moteur est garantie par
l'Alfa Romeo CODE, qui s'active
automatiquement lors de l’extraction de
la clé de contact.
AVERTISSEMENT L’alarme est
8A0L0008
16
CONNAISSANCE DU VÉHICULE
1)
conforme aux normes des différents
pays.
Page 20 of 190
Activation
Une fois les portes et le hayon fermés,
la clé de contact tournée en position
STOP ou bien extraite, diriger la clé
avec télécommande en direction du
véhicule, appuyer, puis relâcher le
bouton
.
Pour les versions/marchés, où il est
prévu, le système émet un signal visuel
et active le verrouillage des portes.
L’activation de l'alarme est précédée
par une phase d'autodiagnostic qui
dure environ 30 secondes : lors de
cette phase, la LED clignote sur la
planche de bord à une fréquence
d'environ un clignotement par seconde.
À l'issue de la phase d'autodiagnostic,
la LED clignote à une fréquence plus
basse (environ un clignotement toutes
les 3 secondes).
Si un deuxième signal sonore et/ou
visuel (illumination de la LED sur la
planche de bord) est émis environ 4
secondes après l'activation de l'alarme,
désactiver l’alarme en appuyant sur le
bouton
, contrôler la fermeture
correcte des portes et du hayon, puis
réactiver le système en appuyant sur le
bouton
.
Si l'alarme émet un signal sonore alors
que les portes et le hayon sont
correctement fermés, cela signifie
qu'une anomalie de fonctionnement dusystème a été détectée : dans ce cas,
s'adresser au Réseau après-vente Alfa
Romeo dédié.
Désactivation
Appuyer sur le bouton.
Les actions suivantes sont alors
effectuées (pour versions/marchés, où il
est prévu) :
deux clignotements brefs des
clignotants ;
déverrouillage des portes.
AVERTISSEMENT Si l’on actionne
l'ouverture centralisée avec l'insert
métallique de la clé, l'alarme ne se
désactive pas.
AVERTISSEMENT Si l'alarme se
déclenche fortuitement, ou pour
interrompre les cycles de signal sonore
et visuel après son déclenchement, il
est possible d'appuyer sur le bouton
ou bien de tourner la clé de contact
sur MAR pendant au moins 5
secondes, au bout desquelles le
système se désactivera.
Neutralisation
Pour neutraliser complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant de longues
périodes), fermer simplement le
véhicule en tournant l'insert métallique
de la clé dans la serrure de porte.
AVERTISSEMENT Si les piles de la clé
avec télécommande sont déchargées
ou bien en cas de panne du système,pour désactiver l'alarme, introduire la
clé dans le contact et la tourner sur
MAR.
Protection
volumétrique/anti-
soulèvement
Pour garantir le bon fonctionnement de
la protection, fermer complètement les
vitres latérales.
Pour neutraliser la protection
volumétrique, tourner la clé de contact
de la position STOP sur MAR deux fois
de suite, puis activer l'alarme dans les
15 secondes, en appuyant sur le
bouton
situé sur la télécommande.
La désactivation de la fonction est
attestée par le clignotement pendant
quelques secondes de la LED située
sur la planche de bord.
Pour neutraliser également la protection
anti-soulèvement, tourner la clé de
contact de la position STOP sur MAR
trois fois de suite, puis activer l'alarme
dans les 15 secondes, en appuyant sur
le bouton
situé sur la télécommande.
La désactivation de la fonction est
attestée par le clignotement pendant
quelques secondes de la LED située
sur la planche de bord.
Les éventuelles neutralisations des
protections volumétrique et
anti-soulèvement doivent être répétées
chaque fois que le combiné de bord est
éteint.
17
Page 21 of 190
DISPOSITIF DE
DÉMARRAGE
Fonctionnement
La clé peut tourner dans trois positions
différentes fig. 9 :
STOP : moteur coupé, clé
extractible, verrouillage de la direction.
Certains dispositifs électriques (par
exemple autoradio, fermeture
centralisée des portes, alarme, etc.)
restent néanmoins disponibles ;
MAR : position de marche. Tous les
dispositifs électriques sont disponibles ;
AVV : démarrage du moteur.
Le dispositif de démarrage est pourvu
d'un mécanisme de sécurité qui oblige,
en cas d'absence de démarrage du
moteur, à ramener la clé sur STOP
avant de répéter la manœuvre de
démarrage.
VERROUILLAGE DE LA
DIRECTION
Activation
Le dispositif sur STOP, extraire la clé et
tourner le volant jusqu'à ce qu'il se
bloque.
Désactivation
Tourner légèrement le volant tout en
tournant la clé sur MAR.
4) 5)
ATTENTION
2)En cas de manipulation du dispositif de
démarrage (par exemple une tentative de
vol), faire contrôler le fonctionnement par le
Réseau Après-vente Alfa Romeo avant de
reprendre la route.
3)Quand on quitte la voiture, toujours avoir
avec soi la clé afin d'éviter que quelqu'un
n'actionne les commandes par erreur. Ne
pas oublier d'activer le frein de
stationnement électrique. Ne jamais laisser
d'enfants dans la voiture sans surveillance.
4)Toute intervention en après-vente
pouvant provoquer des altérations de la
direction ou de la colonne (par ex.,
montage d'antivol), qui pourraient causer,
en plus de la diminution des performances
et de l'expiration de la garantie, de graves
problèmes de sécurité, ainsi que la
non-conformité d'homologation de la
voiture, est absolument interdite.
5)Ne jamais extraire la clé mécanique
lorsque la voiture roule. Le volant se
bloquerait automatiquement au premier
braquage. Ceci est toujours valable, même
en cas de véhicule remorqué.
SIÈGES
RÉGLAGES
Réglage longitudinal
(pour versions/marchés, où il est prévu)
Soulever le levier A fig. 10 et pousser le
siège vers l’avant ou vers l’arrière : en
position de conduite, les bras doivent
reposer sur la couronne du volant.
6) 7)
Conseil d'Alfa Romeo: le siège doit être
réglé de sorte que lorsque l'on appuie
complètement sur la pédale de frein,
toute la plante du pied appuie sur cette
dernière ; tandis que la jambe droite
doit être légèrement pliée. De cette
manière, en cas d'urgence, le
conducteur est en mesure d'avoir
suffisamment de force pour exercer une
pression adéquate sur la pédale de
frein, ce qui réduit par ailleurs, en cas
d'accident, le risque de blessures aux
jambes.
9A0L0010
18
CONNAISSANCE DU VÉHICULE
2) 3)

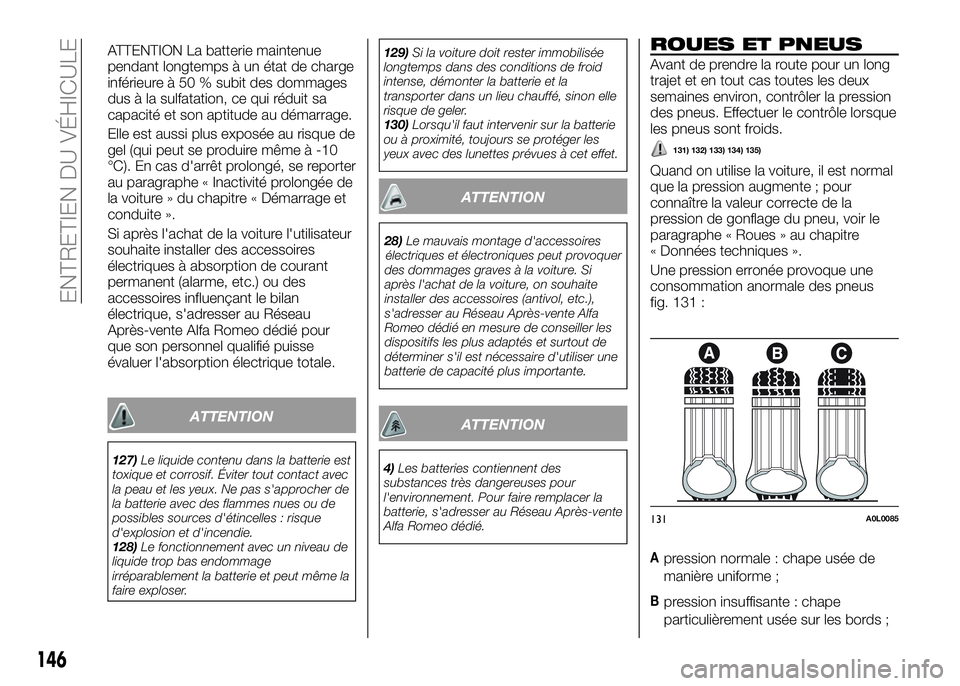

Page 149 of 190
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieure à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque de
gel (qui peut se produire même à -10
°C). En cas d'arrêt prolongé, se reporter
au paragraphe « Inactivité prolongée de
la voiture » du chapitre « Démarrage et
conduite ».
Si après l'achat de la voiture l'utilisateur
souhaite installer des accessoires
électriques à absorption de courant
permanent (alarme, etc.) ou des
accessoires influençant le bilan
électrique, s'adresser au Réseau
Après-vente Alfa Romeo dédié pour
que son personnel qualifié puisse
évaluer l'absorption électrique totale.
ATTENTION
127)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact avec
la peau et les yeux. Ne pas s'approcher de
la batterie avec des flammes nues ou de
possibles sources d'étincelles : risque
d'explosion et d'incendie.
128)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.129)Si la voiture doit rester immobilisée
longtemps dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé, sinon elle
risque de geler.
130)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
ATTENTION
4)Les batteries contiennent des
substances très dangereuses pour
l'environnement. Pour faire remplacer la
batterie, s'adresser au Réseau Après-vente
Alfa Romeo dédié.
ROUES ET PNEUS
Avant de prendre la route pour un long
trajet et en tout cas toutes les deux
semaines environ, contrôler la pression
des pneus. Effectuer le contrôle lorsque
les pneus sont froids.
131) 132) 133) 134) 135)
Quand on utilise la voiture, il est normal
que la pression augmente ; pour
connaître la valeur correcte de la
pression de gonflage du pneu, voir le
paragraphe « Roues » au chapitre
« Données techniques ».
Une pression erronée provoque une
consommation anormale des pneus
fig. 131 :
Apression normale : chape usée de
manière uniforme ;
Bpression insuffisante : chape
particulièrement usée sur les bords ;
131A0L0085
146
ENTRETIEN DU VÉHICULE
28)Le mauvais montage d'accessoiresélectriques et électroniques peut provoquerdes dommages graves à la voiture. Si
après l'achat de la voiture, on souhaite
installer des accessoires (antivol, etc.),
s'adresser au Réseau Après-vente Alfa
Romeo dédié en mesure de conseiller les
dispositifs les plus adaptés et surtout de
déterminer s'il est nécessaire d'utiliser une
batterie de capacité plus importante.
Page 186 of 190
INDEX
ALPHABETIQUE
Àl'arrêt..................101
Frein à main..............101
Accessoires achetés par
l'utilisateur.................5
Ailettes pare-soleil.............36
Airbag frontal côté conducteur.....95
Airbag frontal côté passager......95
Airbag frontal côté passager et
sièges enfants..............95
Airbags frontaux..............94
Alarme....................16
Alimentation................158
Allume-cigare................35
Alzacristalli elettrici
Funzionamento............38
Ampoules
types d'ampoules..........120
Appels de phares.............29
Batterie..................145
conseils pour prolonger sa durée
devie..................145
remplacement............145
Batterie (recharge)............130
Bougies (type)..............157
Boutons de commande.........62
Capot moteur
Fermeture................40
Ouverture................39
Capteurs de stationnement.......50
Caractéristiques techniques......154
Carrosserie
codes carrosserie..........156
entretien................149
garantie................149
protection contre les agents
atmosphériques...........149
Ceintures de sécurité...........87
Utilisation................87
Cendrier...................36
Chaînes à neige.............108
Chauffage et ventilation.........24
Clignotants.................29
Fonction « Lane change »......29
remplacement d'une ampoule . .122
Clignotants arrière............123
Climatisation................22
Aérateurs d'habitacle.........23
Climatiseur manuel............26
Codes moteur..............156
Coffre à bagages
Ouverture................39
Coffre à bagages / Capot moteur . . .39
Combiné de bord.............59
Combiné et instruments de bord....59Commandes................33
Compartiment moteur
contrôle des niveaux........139
lavage.................150
Compartiments de rangement.....34
Compte-tours...............61
Conditions d'utilisation.........107
Confort climatique.............23
Consommation de carburant.....174
Cruise Control...............31
Démarrage du moteur.....100 ,111
Démarrage avec batterie
d’appoint...............111
Démarrage par manœuvres à
inertie..................111
Diffusori aria laterali............22
Dimensions................167
Direction..................162
Dispositif « Follow me home ».....29
Dispositif de démarrage.........18
Verrouillage de la direction......18
Données d'identification
marquage du châssis........154
marquage du moteur........155
plaquette des données
d'identification............154
plaquette peinture de
carrosserie..............155
Économie de carburant........106
Embrayage................159
