Page 27 of 190
CHAUFFAGE ET VENTILATION
COMMANDES
Abouton rotatif de réglage de la
température de l’air (mélange air
chaud/froid) ;
Bcurseur d'activation/désactivation du
recyclage de l'air d'habitacle ;
Cbouton rotatif d'activation/réglage du
ventilateur ;
Dbouton rotatif de répartition de l'air :
sortie d'air des aérateurs centraux,
latéraux et des diffuseurs latéraux ;
sortie d'air des aérateurs centraux
et latéraux, des diffuseurs latéraux
et des diffuseurs dans la zone des
pieds ;
sortie d'air des diffuseurs dans la
zone des pieds ;
sortie d'air des diffuseurs dans la
zone des pieds, latéraux et du
diffuseur du pare-brise ;
sortie d'air du diffuseur du
pare-brise et des diffuseurs
latéraux.
20A0L0003
24
CONNAISSANCE DU VÉHICULE
Page 29 of 190
CLIMATISEUR MANUEL(pour versions/marchés, où il est prévu)
COMMANDES
Le bouton rotatif D permet à l'air
pénétrant dans le véhicule d'atteindre
toutes les zones de l'habitacle, selon 5
niveaux de répartition :
sortie d'air des aérateurs centraux,
latéraux et des diffuseurs latéraux ;
sortie d'air des aérateurs centraux
et latéraux, des diffuseurs latéraux
et des diffuseurs dans la zone des
pieds ;
sortie d'air des diffuseurs dans la
zone des pieds ;
21A0L0019
26
CONNAISSANCE DU VÉHICULE
Abouton rotatif de réglage de la
température de l’air (mélange air
chaud/froid) ;
Bcurseur d'activation/désactivation du
recyclage de l'air d'habitacle ;
Cbouton rotatif d'activation/réglage du
ventilateur ;
Dbouton rotatif de répartition de l'air ;
Ebouton d'activation/désactivation du
compresseur de climatiseur ;
Fbouton de désembuage des
rétroviseurs d'aile.
Page 30 of 190
sortie d'air des diffuseurs dans la
zone des pieds, latéraux et du
diffuseur du pare-brise ;
sortie d'air du diffuseur du
pare-brise et des diffuseurs
latéraux.
CHAUFFAGE
Pour obtenir le chauffage de l'habitacle,
procéder comme suit :
tourner le boulon rotatif A sur le
secteur rouge ;
tourner le bouton rotatif C sur la
vitesse souhaitée ;
tourner le bouton rotatif D sur.
Cette répartition de l'air permet de
chauffer rapidement l'habitacle.
Se servir ensuite des commandes pour
maintenir les conditions de confort
souhaitées.
AVERTISSEMENT Quand le moteur est
froid, il faut attendre quelques minutes
avant d'obtenir un chauffage optimal de
l'habitacle.
DÉSEMBUAGE/
DÉGIVRAGE RAPIDE DU
PARE-BRISE ET DES
VITRES LATÉRALES
Procéder comme suit :tourner le boulon rotatif A sur le
secteur rouge ;
tourner le bouton rotatif C sur 4
(vitesse maximale du ventilateur) ;
tourner le bouton rotatif D sur;
placer le curseur B sur.
Lorsque le désembuage/dégivrage
s'est produit, se servir des commandes
pour rétablir les conditions de confort
souhaitées.
ATTENTION Le climatiseur est très utile
pour accélérer et maintenir le
désembuage, car il déshumidifie l'air.
Régler les commandes comme indiqué
précédemment et activer le climatiseur
en appuyant sur le bouton E.
Désembuage des vitres
En cas de forte humidité extérieure
et/ou de pluie et/ou de grandes
différences de température entre
l'intérieur et l'extérieur de l'habitacle, il
est conseillé d'effectuer la manœuvre
suivante afin de prévenir la buée sur les
vitres :
placer le curseur B sur;
tourner le boulon rotatif A sur le
secteur rouge ;
tourner le bouton rotatif C sur 2
(vitesse intermédiaire du ventilateur) ;
tourner le bouton rotatif D sur
avec possibilité de passer en
position
si les vitres ne sont pas
embuées.
VENTILATION
Pour obtenir une bonne ventilation de
l'habitacle, procéder comme suit :
ouvrir complètement les diffuseurs
d’air et les aérateurs ;
tourner le bouton rotatif A sur le
secteur bleu ;
placer le curseur B sur;
tourner le bouton rotatif C sur la
vitesse souhaitée ;
tourner le bouton rotatif D sur;
ACTIVATION RECYCLAGE
DE L'AIR D'HABITACLE
Placer le curseur B en position.
Il est préférable d'enclencher le
recyclage de l'air pendant les arrêts
dans la circulation ou dans les tunnels,
pour éviter que de l'air pollué pénètre
de l'extérieur.
Éviter d'utiliser cette fonction de
manière prolongée, notamment si deux
personnes sont à bord, afin d'éviter la
formation de buée sur les vitres.
ATTENTION Le recyclage de l'air
d'habitacle permet, selon le mode de
fonctionnement sélectionné
(« chauffage » ou « ventilation »),
d'arriver plus rapidement aux
conditions souhaitées. Il est déconseillé
d'enclencher le recyclage de l'air
d'habitacle pendant les journées
pluvieuses/froides afin d'éviter la
formation de buée sur les vitres.
27

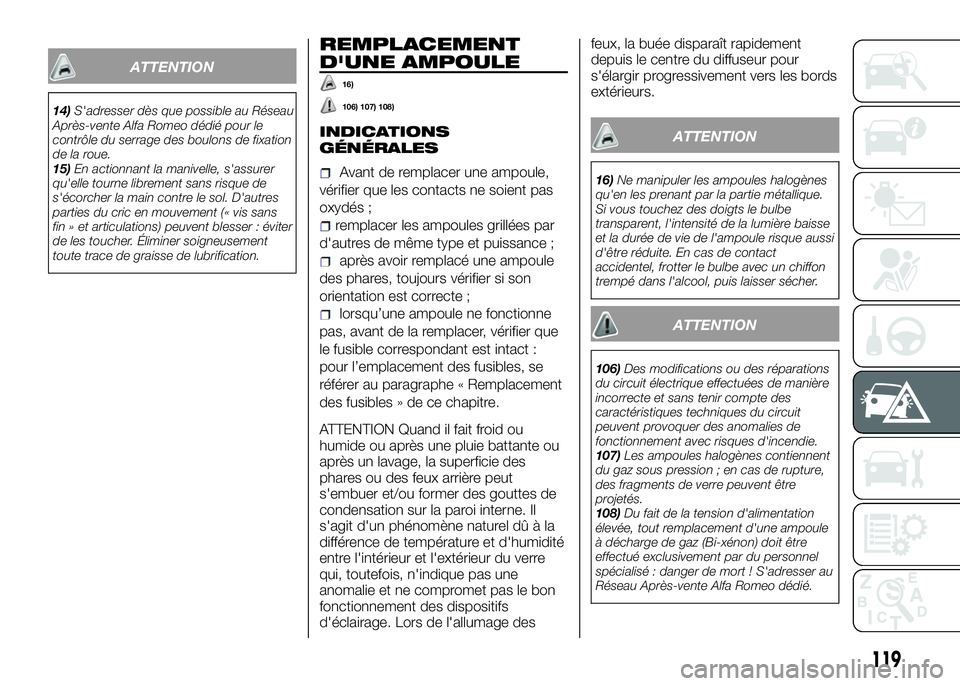

Page 122 of 190
ATTENTION
14)S'adresser dès que possible au Réseau
Après-vente Alfa Romeo dédié pour le
contrôle du serrage des boulons de fixation
de la roue.
15)En actionnant la manivelle, s'assurer
qu'elle tourne librement sans risque de
s'écorcher la main contre le sol. D'autres
parties du cric en mouvement (« vis sans
fin » et articulations) peuvent blesser : éviter
de les toucher. Éliminer soigneusement
toute trace de graisse de lubrification.
REMPLACEMENT
D'UNE AMPOULE
16)
106) 107) 108)
INDICATIONS
GÉNÉRALES
Avant de remplacer une ampoule,
vérifier que les contacts ne soient pas
oxydés ;
remplacer les ampoules grillées par
d'autres de même type et puissance ;
après avoir remplacé une ampoule
des phares, toujours vérifier si son
orientation est correcte ;
lorsqu’une ampoule ne fonctionne
pas, avant de la remplacer, vérifier que
le fusible correspondant est intact :
pour l’emplacement des fusibles, se
référer au paragraphe « Remplacement
des fusibles » de ce chapitre.
ATTENTION Quand il fait froid ou
humide ou après une pluie battante ou
après un lavage, la superficie des
phares ou des feux arrière peut
s'embuer et/ou former des gouttes de
condensation sur la paroi interne. Il
s'agit d'un phénomène naturel dû à la
différence de température et d'humidité
entre l'intérieur et l'extérieur du verre
qui, toutefois, n'indique pas une
anomalie et ne compromet pas le bon
fonctionnement des dispositifs
d'éclairage. Lors de l'allumage desfeux, la buée disparaît rapidement
depuis le centre du diffuseur pour
s'élargir progressivement vers les bords
extérieurs.
ATTENTION
16)Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si vous touchez des doigts le bulbe
transparent, l'intensité de la lumière baisse
et la durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
ATTENTION
106)Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
107)Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés.
108)Du fait de la tension d'alimentation
élevée, tout remplacement d'une ampoule
à décharge de gaz (Bi-xénon) doit être
effectué exclusivement par du personnel
spécialisé : danger de mort ! S'adresser au
Réseau Après-vente Alfa Romeo dédié.
119
Page 131 of 190
CENTRALE DU COMPARTIMENT MOTEURfig. 114
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Déviateur du faisceau lumineux du phare (pour versions/marchés, où il est prévu) F09 5
Avertisseur sonore une tonalité F10 10
Prise 12 V / allume-cigare F86 15
Dégivreurs rétroviseurs d'aile F88 7,5
CENTRALE DE LA PLANCHE DE BORDfig. 116
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Fermeture centralisée F38 15
Pompe bidirectionnelle lave-glace F43 20
+30 Lève-vitres électriques côté conducteur F47 20
+30 Lève-vitres électriques côté passager F48 20
ATTENTION
110)Si le fusible grille une nouvelle fois, s'adresser au Réseau Après-vente Alfa Romeo dédié.
111)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE.
112)Si un fusible général de protection se déclenche (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) s'adresser au Réseau Après-vente Alfa Romeo
dédié.
113)Avant de remplacer un fusible, s'assurer d'avoir extrait la clé de contact et d'avoir coupé/débranché tous les consommateurs.
114)Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Alfa Romeo dédié.
128
SITUATIONS D'URGENCE
