Page 8 of 271
6
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
6
S S S S
A A A A
L L L L
P P P P
I I I I
C C C C
A A A A
D D D D
E E E E
R R R R
O O O O
Y Y Y Y
M M M M
A A A A
N N N N
D D D D
O O O O
S S S S
REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) ........................................... 72
LUCES INTERIORES ............................................ 75
MANDOS ......................................................... 77
EQUIPAMIENTO INTERIOR .................................... 80
TECHO FIJO PANORÁMICO ................................... 84
PUERTAS .......................................................... 86
ELEVALUNAS ELÉCTRICOS ................................... 88
MALETERO ....................................................... 91
CAPÓ ............................................................... 96
BACA Y PORTAESQUÍS ....................................... 98
FAROS ............................................................. 98
SISTEMA ABS ................................................... 100
SISTEMA VDC ................................................... 102
SISTEMA EOBD ................................................. 106
EQUIPO DE RADIO .............................................. 106
ACCESORIOS ADQUIRIDOS POR EL USUARIO ......... 107
SENSORES DE ESTACIONAMIENTO ....................... 108
REPOSTADO DEL COCHE ..................................... 111
PROTECCIÓN DEL MEDIO AMBIENTE ..................... 113 SALPICADERO .................................................... 7
TABLERO DE INSTRUMENTOS .............................. 8
SIMBOLOGÍA .................................................... 9
SISTEMA ALFA ROMEO CODE ............................... 9
LLAVE ELECTRÓNICA .......................................... 11
ALARMA ........................................................... 17
CONMUTADOR DE ARRANQUE ............................. 19
INSTRUMENTOS DEL COCHE ............................... 22
PANTALLA MULTIFUNCIÓN RECONFIGURABLE.......... 26
ASIENTOS ........................................................ 41
REPOSACABEZAS ............................................... 44
VOLANTE .......................................................... 45
ESPEJOS RETROVISORES .................................... 46
CLIMATIZACIÓN ................................................. 49
CLIMATIZACIÓN MANUAL .................................... 51
CLIMATIZACIÓN BI Y TRIZONA ............................. 54
CALEFACCIÓN AUXILIAR ...................................... 64
LUCES EXTERIORES .......................................... 65
LIMPIEZA DE LOS CRISTALES ............................... 68
Page 66 of 271
64
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
PARA APAGAR LA
CLIMATIZACIÓN
Mantenga pulsada la tecla “–“ hasta vi-
sualizar OFF en la pantalla.
Con la climatización apagada:
❒el sistema memoriza las operacio-
nes realizadas;
❒la pantalla está apagada (se visua-
liza sólo OFF);
❒se activa la recirculación del aire in-
terior (se enciende el led ubicado
en la misma tecla);
❒se desactiva el compresor;
❒se desactiva la ventilación.
Para volver a encender la climatización,
pulse la tecla AUTO o cualquier otra te-
cla (excepto
(, vy MONO). Cuan-
do se vuelve a encender la climatización,
la recirculación del aire interior está con-
trolada nuevamente en modo automá-
tico.
CALEFACCIÓN
AUXILIAR (sólo
versiones Diesel)
(donde esté
previsto)
El coche está equipado con calefacción
auxiliar que ayuda al motor alcanzar rá-
pidamente una temperatura confortable
en el habitáculo durante los períodos frí-
os o invernales.
La calefacción auxiliar funciona con el
motor en marcha, con temperatura ex-
terna inferior a 20°C y cuando el motor
aún no ha alcanzado su temperatura de
funcionamiento normal.
Cada vez que se desco-
necta y conecta la bate-
ría, es necesario esperar
por lo menos 3 minutos antes
de introducir la llave electróni-
ca en el conmutador de arran-
que para permitir a la centrali-
ta del climatizador poner a cero
los actuadores eléctricos que re-
gulan la temperatura y la dis-
tribución del aire.
Page 171 of 271
169
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Q Q Q Q
U U U U
É É É É
H H H H
A A A A
C C C C
E E E E
R R R R
S S S S
I I I I

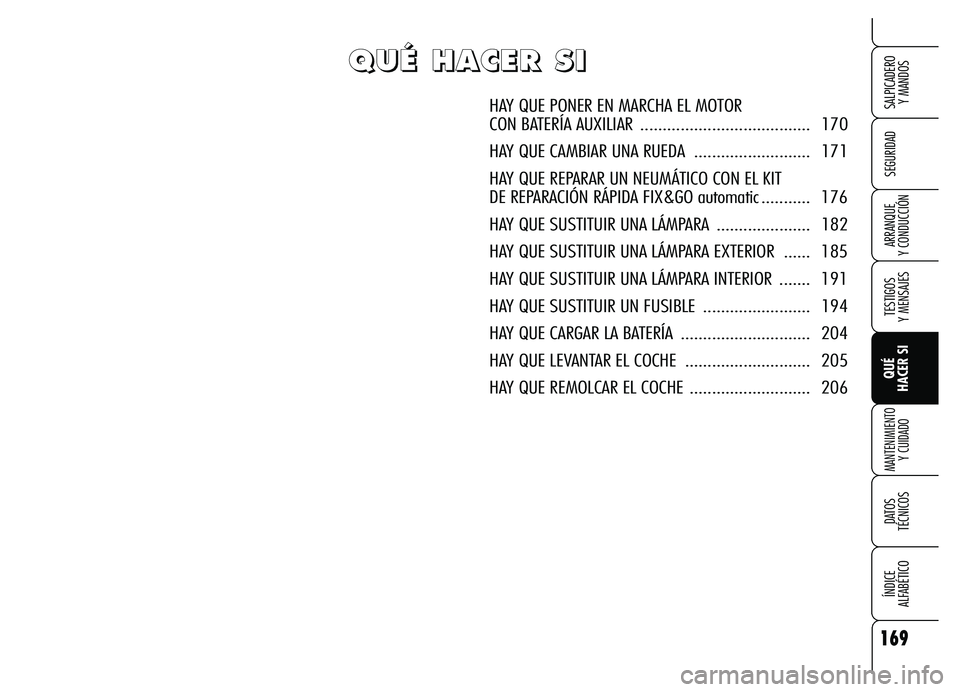

HAY QUE PONER EN MARCHA EL MOTOR
CON BATERÍA AUXILIAR ...................................... 170
HAY QUE CAMBIAR UNA RUEDA .......................... 171
HAY QUE REPARAR UN NEUMÁTICO CON EL KIT
DE REPARACIÓN RÁPIDA FIX&GO automatic ........... 176
HAY QUE SUSTITUIR UNA LÁMPARA ..................... 182
HAY QUE SUSTITUIR UNA LÁMPARA EXTERIOR ...... 185
HAY QUE SUSTITUIR UNA LÁMPARA INTERIOR ....... 191
HAY QUE SUSTITUIR UN FUSIBLE ........................ 194
HAY QUE CARGAR LA BATERÍA ............................. 204
HAY QUE LEVANTAR EL COCHE ............................ 205
HAY QUE REMOLCAR EL COCHE ........................... 206
Page 172 of 271
170
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIANo conecte directa-
mente los bornes negativos de las dos
baterías: posibles chispas incendiarían
el gas detonante que pudiese salir de la
batería. Si la batería auxiliar está insta-
lada en otro coche, evite que haya par-
tes metálicas en contacto entre este úl-
timo y el coche con la batería descar-
gada.

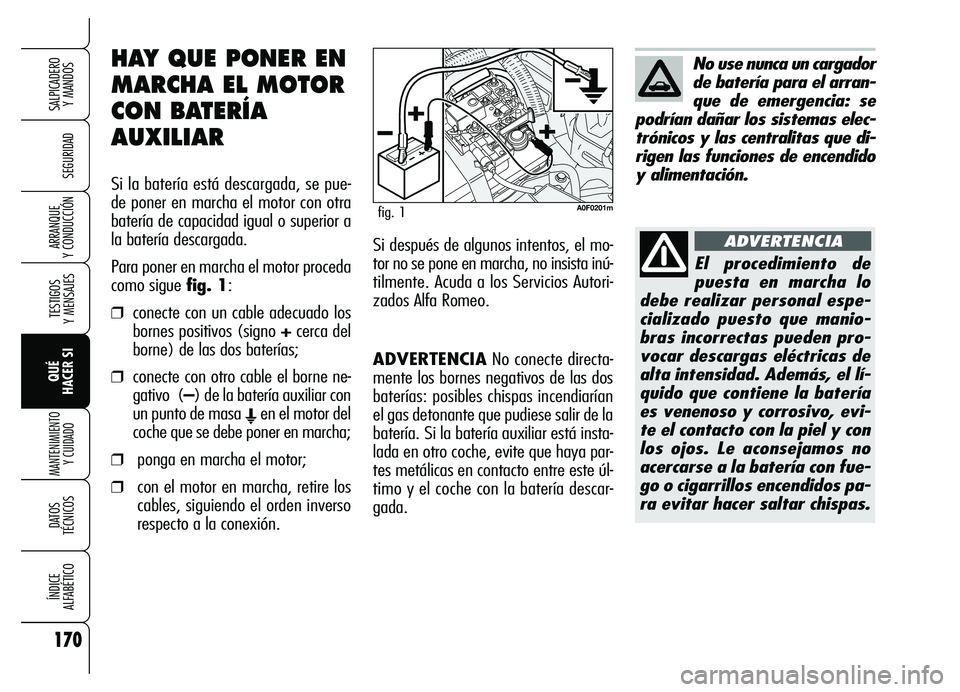

HAY QUE PONER EN
MARCHA EL MOTOR
CON BATERÍA
AUXILIAR
Si la batería está descargada, se pue-
de poner en marcha el motor con otra
batería de capacidad igual o superior a
la batería descargada.
Para poner en marcha el motor proceda
como sigue fig. 1:
❒conecte con un cable adecuado los
bornes positivos (signo +cerca del
borne) de las dos baterías;
❒conecte con otro cable el borne ne-
gativo (–) de la batería auxiliar con
un punto de masa
Een el motor del
coche que se debe poner en marcha;
❒ponga en marcha el motor;
❒con el motor en marcha, retire los
cables, siguiendo el orden inverso
respecto a la conexión.Si después de algunos intentos, el mo-
tor no se pone en marcha, no insista inú-
tilmente. Acuda a los Servicios Autori-
zados Alfa Romeo.
No use nunca un cargador
de batería para el arran-
que de emergencia: se
podrían dañar los sistemas elec-
trónicos y las centralitas que di-
rigen las funciones de encendido
y alimentación.
El procedimiento de
puesta en marcha lo
debe realizar personal espe-
cializado puesto que manio-
bras incorrectas pueden pro-
vocar descargas eléctricas de
alta intensidad. Además, el lí-
quido que contiene la batería
es venenoso y corrosivo, evi-
te el contacto con la piel y con
los ojos. Le aconsejamos no
acercarse a la batería con fue-
go o cigarrillos encendidos pa-
ra evitar hacer saltar chispas.
ADVERTENCIA
A0F0201mfig. 1
Page 261 of 271
259
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

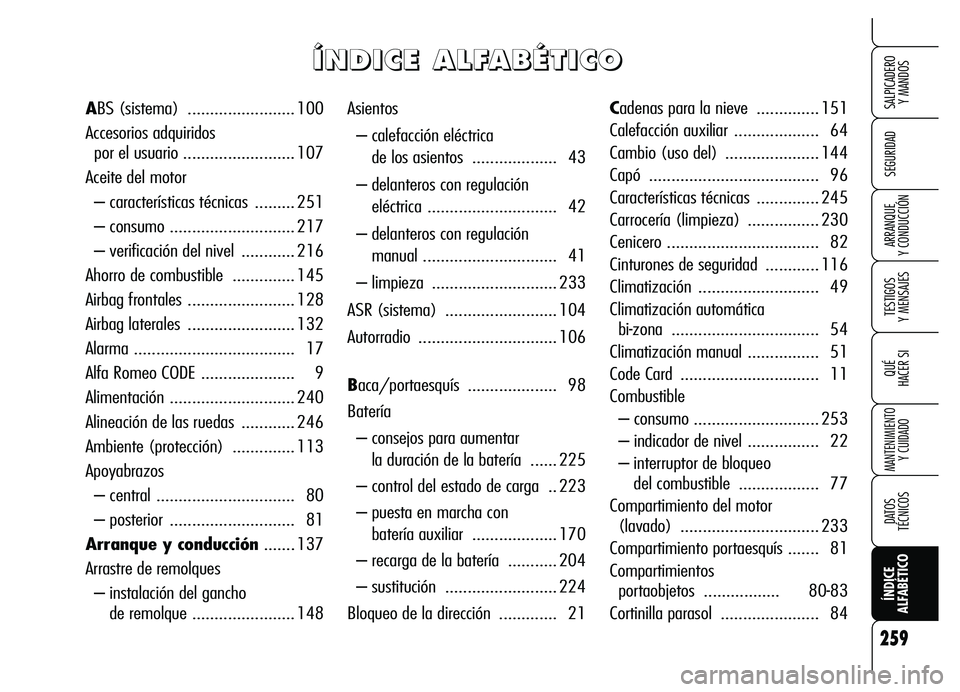

Asientos
– calefacción eléctrica
de los asientos ................... 43
– delanteros con regulación
eléctrica ............................. 42
– delanteros con regulación
manual .............................. 41
– limpieza ............................ 233
ASR (sistema) ......................... 104
Autorradio ............................... 106
Baca/portaesquís .................... 98
Batería
– consejos para aumentar
la duración de la batería ...... 225
– control del estado de carga .. 223
– puesta en marcha con
batería auxiliar ................... 170
– recarga de la batería ........... 204
– sustitución ......................... 224
Bloqueo de la dirección ............. 21Cadenas para la nieve .............. 151
Calefacción auxiliar ................... 64
Cambio (uso del) ..................... 144
Capó ...................................... 96
Características técnicas .............. 245
Carrocería (limpieza) ................ 230
Cenicero .................................. 82
Cinturones de seguridad ............ 116
Climatización ........................... 49
Climatización automática
bi-zona ................................. 54
Climatización manual ................ 51
Code Card ............................... 11
Combustible
– consumo ............................ 253
– indicador de nivel ................ 22
– interruptor de bloqueo
del combustible .................. 77
Compartimiento del motor
(lavado) ............................... 233
Compartimiento portaesquís ....... 81
Compartimientos
portaobjetos ................. 80-83
Cortinilla parasol ...................... 84 ABS (sistema) ........................ 100
Accesorios adquiridos
por el usuario ......................... 107
Aceite del motor
– características técnicas ......... 251
– consumo ............................ 217
– verificación del nivel ............ 216
Ahorro de combustible .............. 145
Airbag frontales ........................ 128
Airbag laterales ........................ 132
Alarma .................................... 17
Alfa Romeo CODE ..................... 9
Alimentación ............................ 240
Alineación de las ruedas ............ 246
Ambiente (protección) .............. 113
Apoyabrazos
– central ............................... 80
– posterior ............................ 81
Arranque y conducción....... 137
Arrastre de remolques
– instalación del gancho
de remolque ....................... 148
Í Í Í Í
N N N N
D D D D
I I I I
C C C C
E E E E
A A A A
L L L L
F F F F
A A A A
B B B B
É É É É
T T T T
I I I I
C C C C
O O O O
